Produkttyp	Medizinischer Transferstuhl
Modell	XFL-QX-YW03
Marke	Vevor
Farbe	Weiß + Schwarz
Abmessungen (L x B x H)	960 x 600 x 945 mm
Maximale Belastung	150 kg (330 lb)
Hubbereich Sitzkissen	330 mm
Hubbereich Schlinge	400 mm
Schutzart	IPX44
Stromversorgung	Niederspannungs-Netzadapter
Verwendungszweck	Transfer von Personen mit eingeschränkter Mobilität über kurze Distanzen, Rehabilitationspflege
Betriebstemperatur	+10 °C bis +40 °C
Relative Luftfeuchtigkeit im Betrieb	30 % bis 75 %
Lagertemperatur	0 °C bis +50 °C
Luftfeuchtigkeit bei Lagerung	≤ 93 %
Verpackungsinhalt	Rückenlehne (x2), Schlinge, Grundrahmen, Kopfstütze, Geländerportal, Kleiderbügel, seitliche Rahmen des Kissens (x2), Spannzangen (x2), Aufsatzspannzange, Netzadapter, elektrische Schubstange (x2), Toiletteneimer, Eimerhalter, Sitzkissen, Montagebeschläge
Pflege	Mit weichem Tuch und Alkohol reinigen, mit nicht korrosivem Desinfektionsmittel desinfizieren, nicht eintauchen
Sicherheit	150 kg nicht überschreiten, während des Ladens nicht verwenden, Batteriegehäuse während des Ladens nicht öffnen, geeigneten Adapter verwenden, nicht für die Dusche ohne wasserdichten Deckel empfohlen
Garantie	Elektronische Unterstützungs- und Garantiebescheinigung, Kundendienst kontaktieren
Reparierbarkeit	Ersatzteile über Kundendienst erhältlich, nicht ohne Genehmigung zerlegen

Häufig gestellte Fragen - XFL-QX-YW03 Vevor

Was ist das maximale Gewicht des Vevor XFL-QX-YW03 Transferstuhls?

Die maximale Belastung beträgt 150 kg (330 lb). Überschreiten Sie dieses Gewicht nicht, um Schäden zu vermeiden.

Wie montiere ich den Transferstuhl?

Befolgen Sie die Schritte im Handbuch: Montieren Sie den Grundrahmen, die Schubstangen, die Polster, die Toilettenstütze, die Kopfstütze und die Schlinge. Verwenden Sie die mitgelieferten Spannzangen und Schlüssel.

Wie lade ich den Akku des Stuhls?

Schließen Sie den Netzadapter an den Ladeanschluss an. Die Anzeige wird während des Ladens rot und grün, wenn der Ladevorgang abgeschlossen ist. Verwenden Sie den Stuhl nicht während des Ladens.

Kann ich den Stuhl unter der Dusche verwenden?

Es wird von der Verwendung unter der Dusche abgeraten. Falls nötig, schalten Sie die Stromversorgung aus und decken Sie den Ladeanschluss mit einem wasserdichten Deckel ab.

Wie reinige und desinfiziere ich den Stuhl?

Wischen Sie vor Gebrauch mit einem weichen Tuch und Alkohol, desinfizieren Sie danach. Tauchen Sie die Maschine nicht ein und verwenden Sie keine korrosiven Reinigungsmittel.

Was tun, wenn der Stuhl beim Auf- oder Absteigen zittert?

Tragen Sie elektrisches Schmieröl auf die beiden langen Stangen auf, um die Vibrationen zu beheben.

Wie lagere ich den Stuhl, wenn er nicht benutzt wird?

Lagern Sie es an einem trockenen Ort, fern von Flüssigkeiten und brennbaren Gasen. Laden Sie den Akku regelmäßig auf, wenn der Stuhl längere Zeit nicht benutzt wird.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob der Adapter richtig angeschlossen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich den Stuhl ohne Schlinge verwenden?

Die Schlinge ist für den Patiententransfer unerlässlich. Nicht ohne sie verwenden.

Wie installiere ich die Schlinge?

Hängen Sie die Schlinge am Schlingenrahmen ein, nachdem Sie die obere Schlingenhalterung installiert haben. Verriegeln Sie sie mit den mitgelieferten Riegeln.

BEDIENUNGSANLEITUNG XFL-QX-YW03 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Patiententransferstuhl

MODELL: XFL-QX-YW03

Hinweis: Das Produktbild dient als Referenz. Die tatsächlichen Details sind maßgebend.

Vielen Dank, dass Sie sich für diesen Patiententransferstuhl entschieden haben. Lesen Sie vor der Anwendung bitte alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Betriebssicherheit

Bitte legen Sie dieses Handbuch an einem leicht zugänglichen Ort ab und bewahren Sie es ordnungsgemäß auf. In dieser Bedienungsanleitung ist klar beschrieben, wie Sie das Gerät sicher und richtig benutzen, um Schäden oder Sachschäden zu vermeiden, die Ihnen und anderen entstehen könnten.

Warnung

1. Beim Laden muss ein passender Adapter für dieses Produkt verwendet werden. 2. Dieser Stuhl wird nicht zum Duschen empfohlen. Wenn Sie duschen möchten, müssen Sie den Strom ausschalten und die wasserdichte Abdeckung auf den Ladeanschluss setzen.
2. Das Licht am Adapter leuchtet während des Ladevorgangs rot. Der Ladevorgang wird dann automatisch beendet, wenn der Akku vollständig geladen ist, und das Licht wird grün. 4. Die Wartung dieser Maschine muss von Fachpersonal durchgeführt werden.

Verbot

1. Öffnen Sie das Batteriefach nicht während des Ladevorgangs.
2. Benutzen Sie das Produkt nicht während des Ladevorgangs.
3. Verwenden Sie es nicht, wenn das Gewicht über 300 lbs (150 kg) liegt.
4. Stellen Sie es nicht an einen Ort, an dem Kinder es berühren können, um Verletzungen zu vermeiden. 5. Es ist strengstens verboten, die Maschine zu betreiben, wenn sich Gegenstände im Gerät befinden oder es blockiert ist, sonst wird die Maschine beschädigt.

*Unser Unternehmen haftet nicht für Verluste oder Schäden, die durch Betrieb unter Missachtung von Warnungen und Vorsicht entstehen. Bitte beachten Sie die Hinweise.

Produkteinführung

Anwendungsgebiete

Der elektrische Transferstuhl mit Hebefunktion ist ein Pflegegerät, das behinderten Menschen hilft, die sich ohne Barrieren bewegen. Es ist für kurze Distanzen konzipiert, für Transfer- und Rehabilitationspflege. Die Pflegekräfte können die Patienten leicht durch die Steuerung der Lift-Taste bedienen, was die Pflegeeffizienz enorm verbessert. Es hilft den Pflegekräften, Patienten zu übertragen, die unbeweglich sind, zu Auto, Wohnzimmer, Toilette und Badezimmer. Zusammenfassend kann es die Pflegeintensität für die Pflegenden deutlich reduzieren und die Gefahr von Sekundärverletzungen während des Transfervorgangs senken.

Umgebungstemperaturbereich: +10°C bis +40°C, relative Luftfeuchtigkeit: 30 % bis 75 %, Luftdruckbereich: 700 hPa bis 1060 hPa. Keine korrosiven und brennbaren Materialien, trocken und staubarm im Innenbereich.

◆Speicherumgebung:

Umgebungstemperatur: 0 °C bis +50 °C, relative Luftfeuchtigkeit: 93 %, Luftdruck: 500 hPa bis 1060 hPa. Keine ätzenden Gase, gut belüfteter Raum.

◆Beim Transport und bei der Lagerung vorsichtig vorgehen und keine Gegenstände werfen oder fallen lassen.

Bewahren Sie das Gerät nicht an einem Ort auf, wo Flüssigkeit spritzen könnte.

Lagern Sie das Gerät nicht in einer Umgebung, in der die Gefahr von brennbaren Gasen besteht.

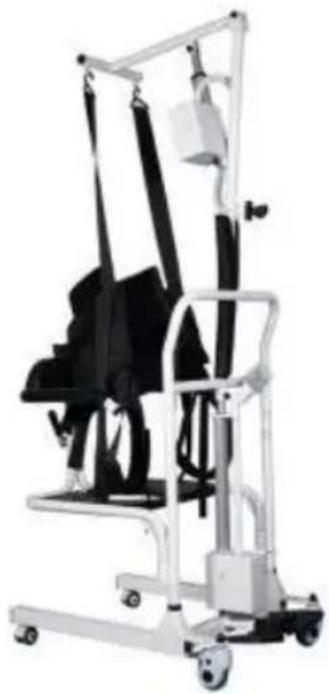

Produktparameter

Modell	XFL-QX-YW0 3
Farbe	Weiß + Schwarz
Sitz Kissenhubbereich	330 mm
Hebebereich für Schlingen	400 mm
Wasserdicht Klasse	IPX44
Maximale Belastung	≤ 150 kg (330 Pfund)
Produktgröße	960x600x945 mm

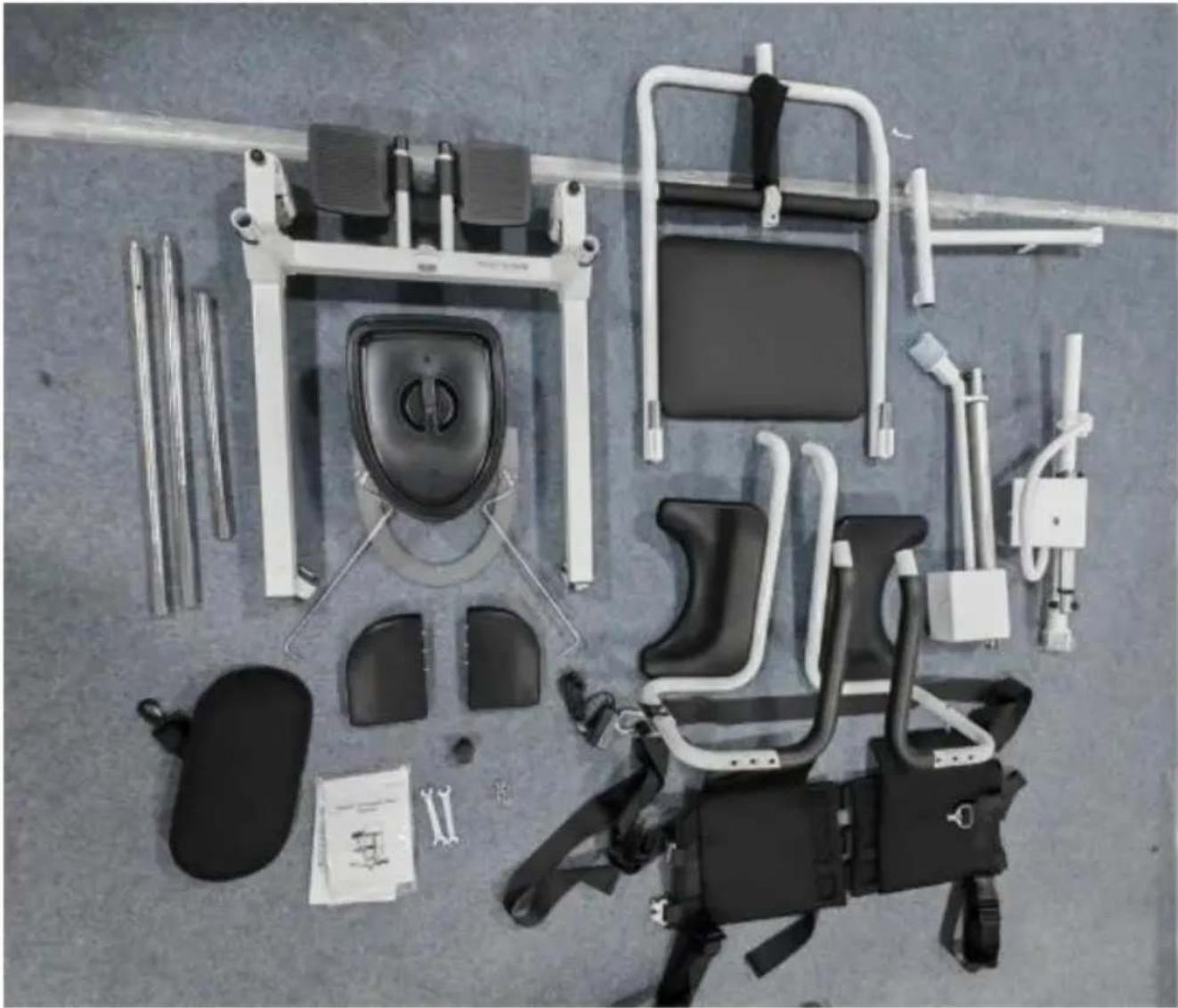

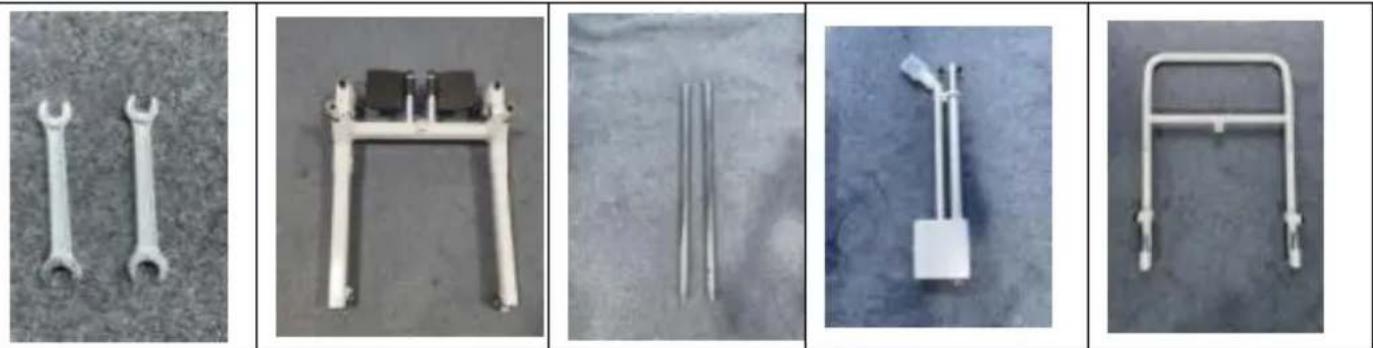

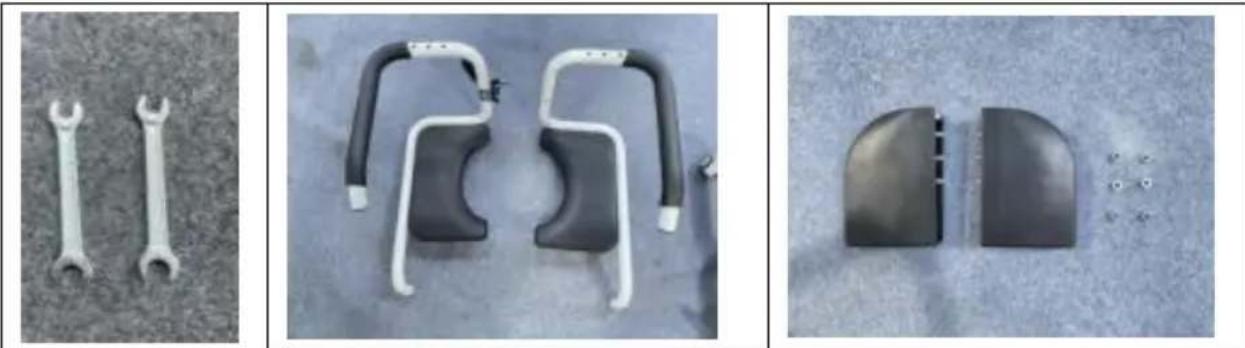

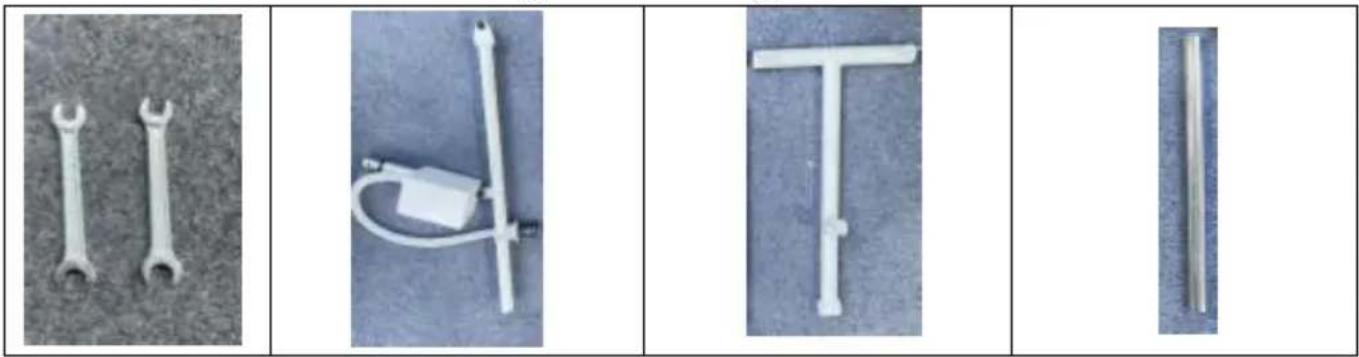

Teileliste

1. Rückenlehne x2	2. Schlinge x1
3. Grundrahmen x1	4. Kopfstütze x1
5. Handlaufportal x1	6. Kleiderbügel x1
7. Linker Sitzkissenseitenrahmen x1	8. Rechter Sitzkissenseitenrahmen x1
9. Dorn x2	10. Dornstummel x1
11. Netzteil x1	12. Elektrische Schubstangenbaugruppe x1
13. Elektrische Schubstangenbaugruppe x1	14. Toiletteneimer x1
15. Toiletteneimerständer x 1	16. Sitzkissen x 1
17. Montagezubehör x 1 Satz

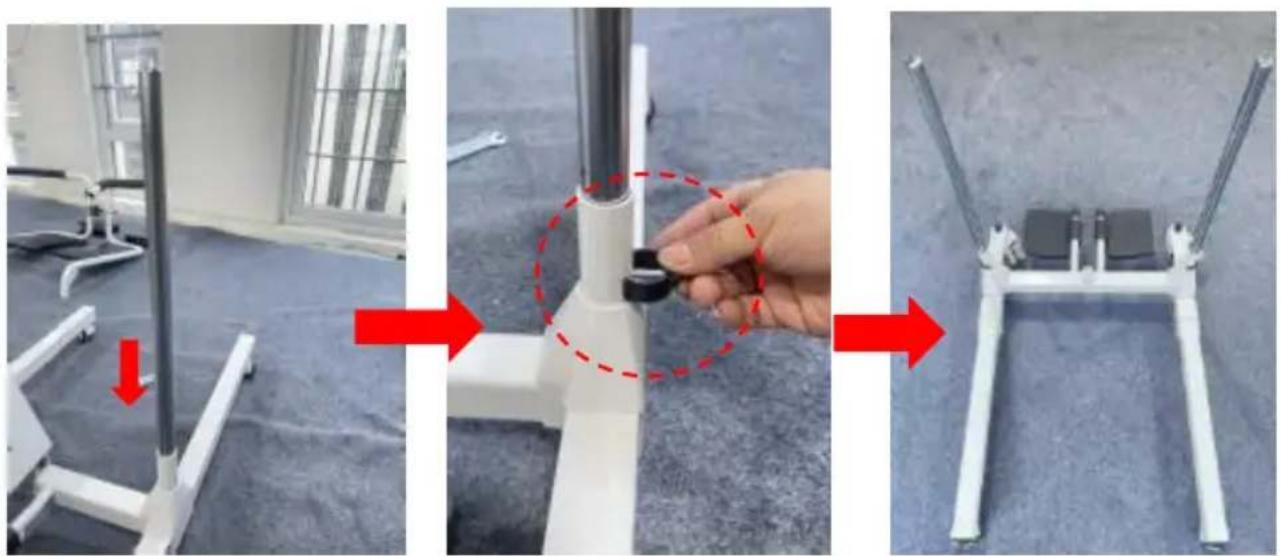

Schritt 1: Karosserie montieren

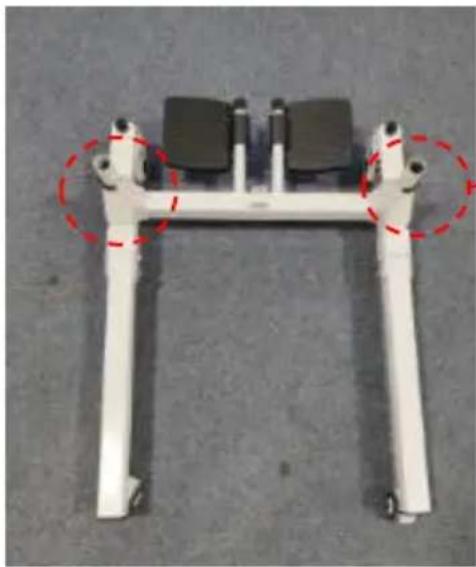

1.1 Vorab den Riegel an der Rahmenbaugruppe lösen

1.2 Den Dorn in die Befestigungslöcher auf der linken und rechten Seite der Rahmenbaugruppe einführen und den Riegel einsetzen (Hinweis: Das perforierte Ende des Dorns ist das Einsteckende)

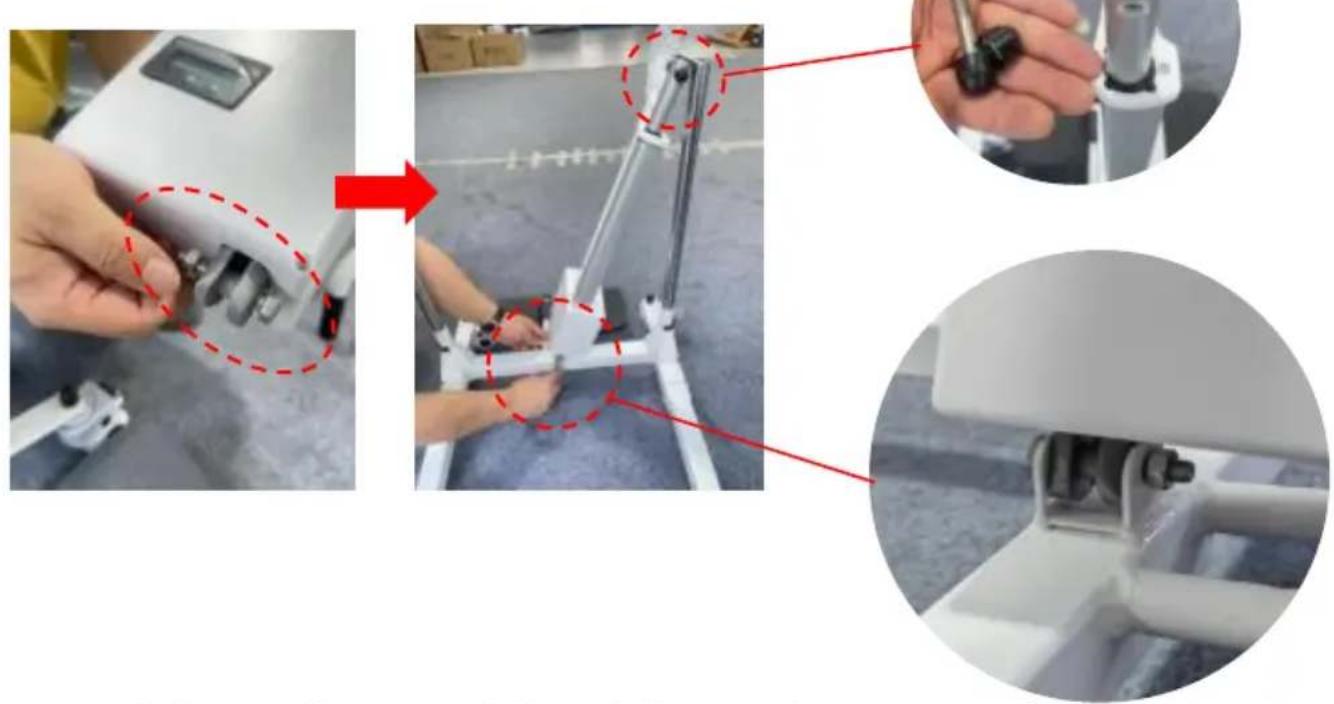

1.3 Entfernen Sie die Schrauben am oberen und unteren Ende der Schubstangenbaugruppe. Befestigen Sie dann das untere Ende der Schubstangenbaugruppe mit einem Schraubenschlüssel am Grundrahmen.

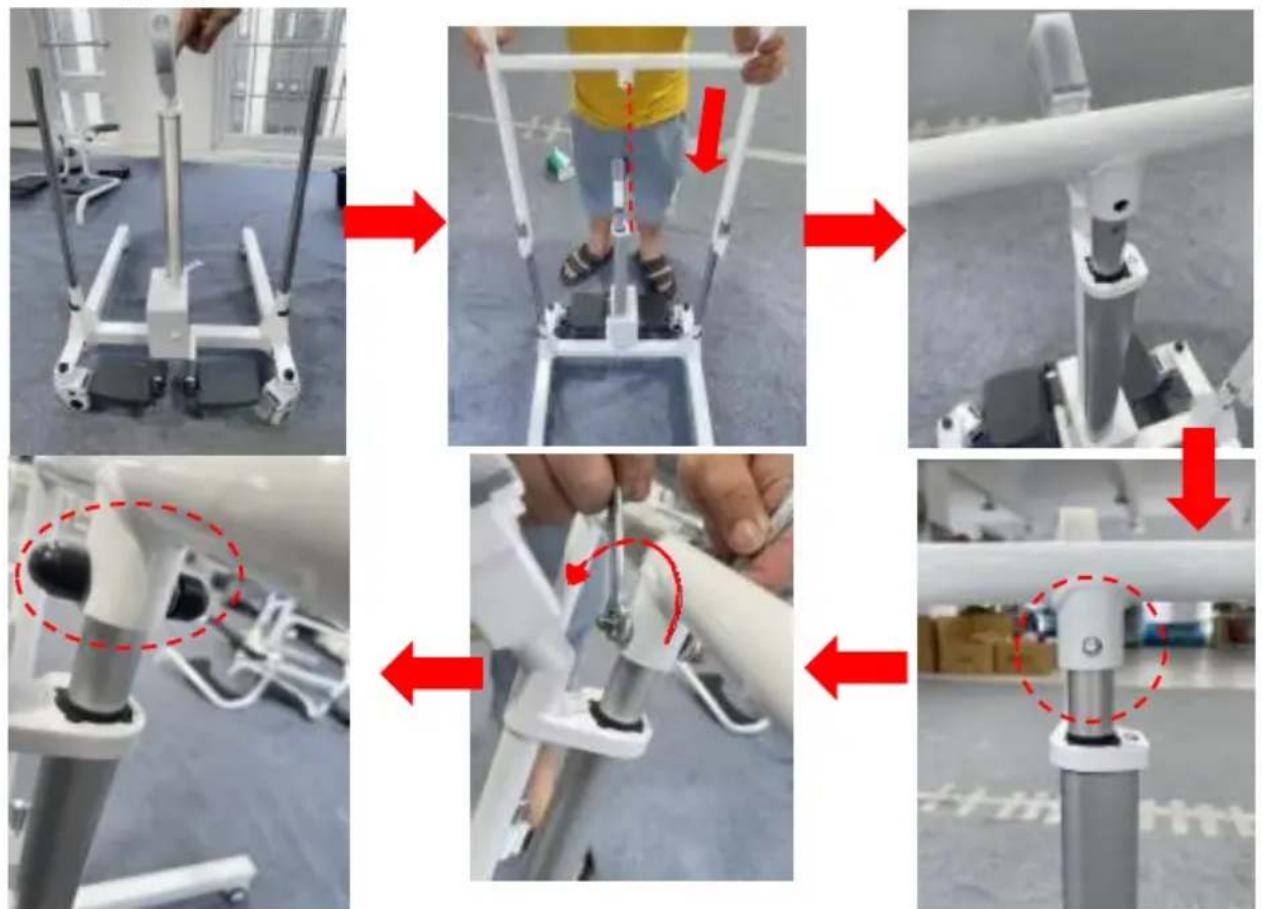

1.4 Nach der Installation wird die Schubstangenbaugruppe aufrecht gehalten und dann in das Handlaufportal eingesetzt. Richten Sie die Befestigungslöcher aus und ziehen Sie die Schrauben fest.

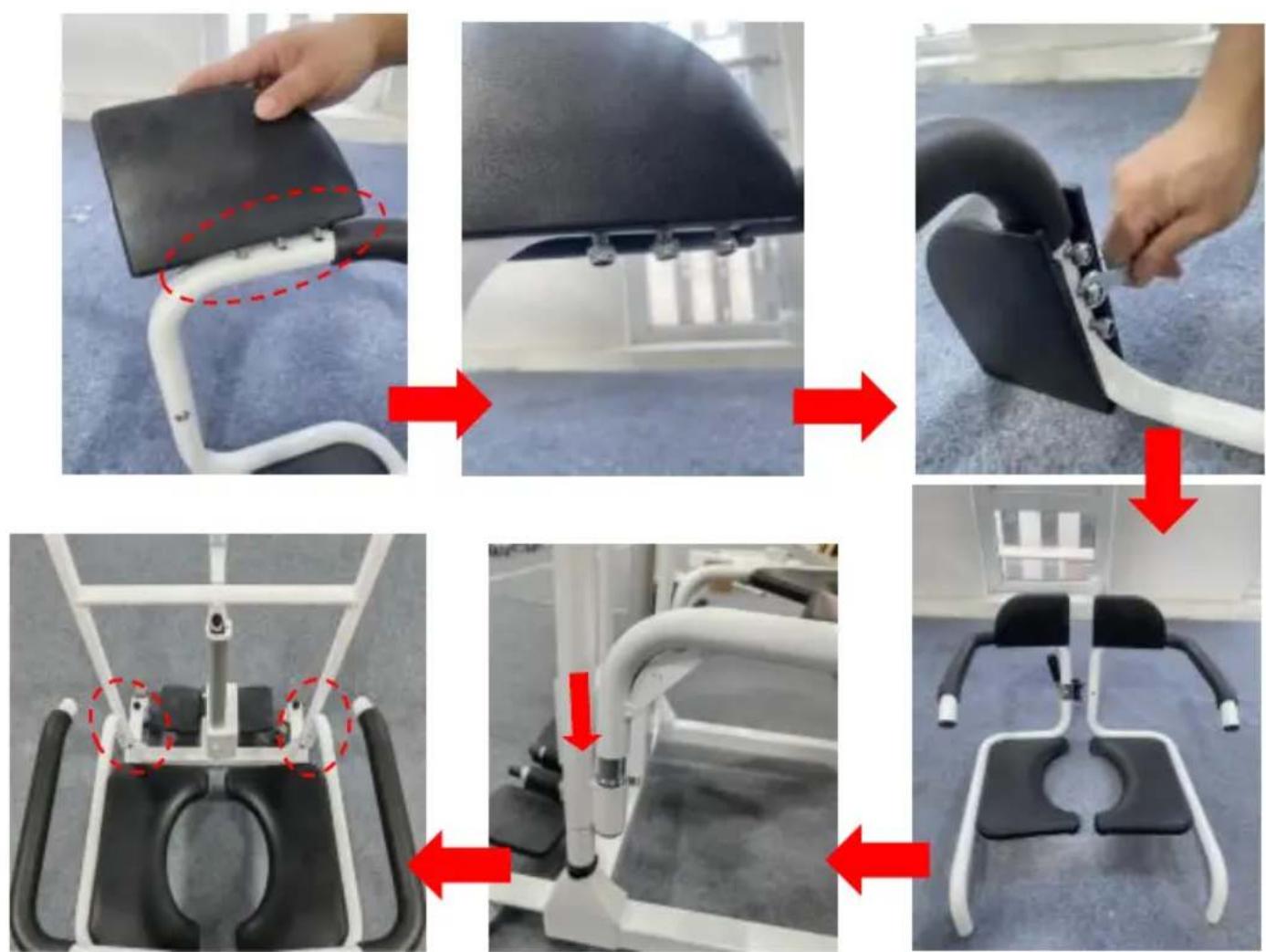

Schritt 2: Kissen montieren

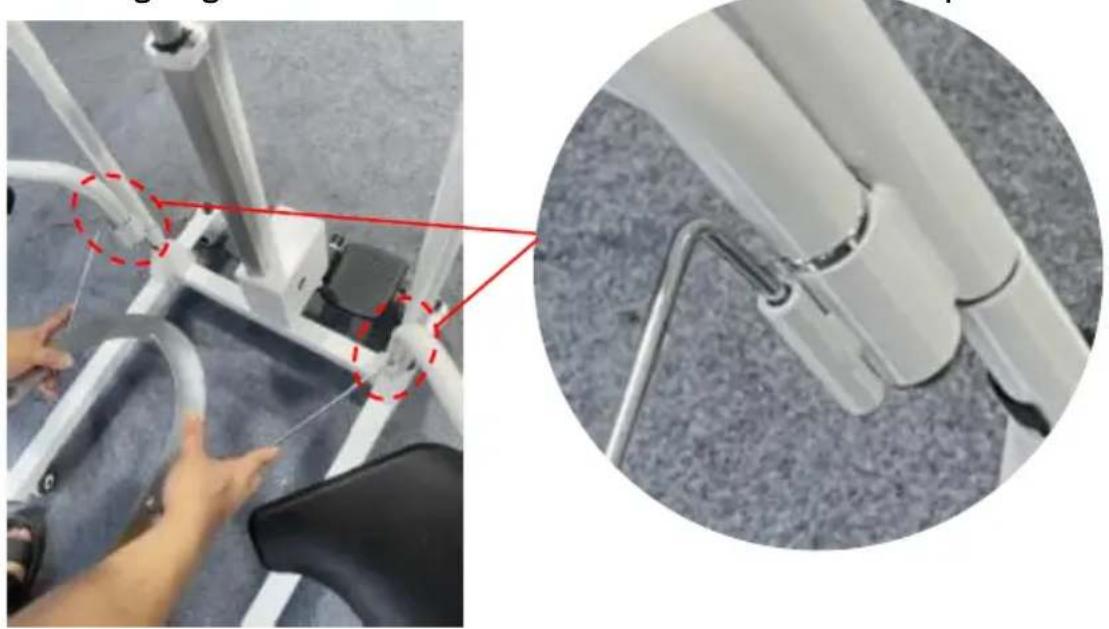

2.1 Montieren Sie die Rückenlehne separat am linken und rechten Kissenrahmen. Ziehen Sie die Mutter mit einem Schraubenschlüssel fest. 2.2 Dann stecken Sie den linken und rechten Seitenrahmen des Sitzkissens jeweils in die Befestigungslöcher auf der linken und rechten Seite der Rahmenbaugruppe.

3.1 Stecken Sie zunächst die beiden Enden der Toilettenstütze in die Befestigungslöcher am linken und rechten Sitzpolsterrahmen.

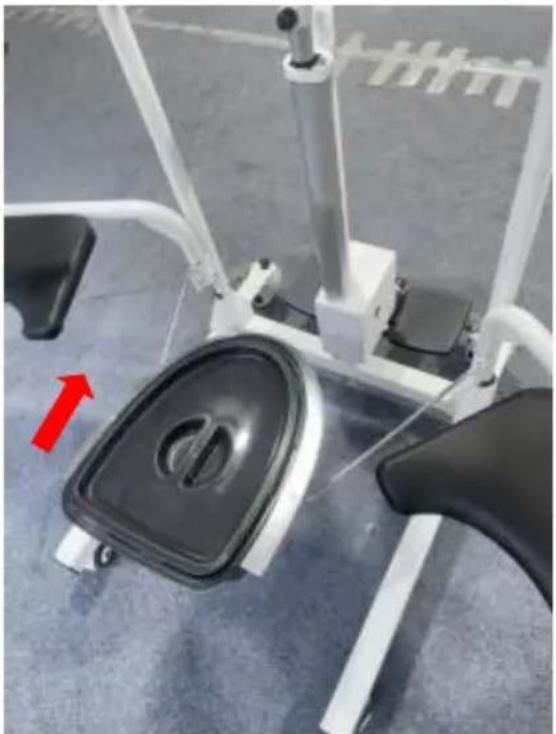

3.2 Setzen Sie die Toilette von hinten in den Toilettenhalter ein und schließen Sie die Schnallen des linken und rechten Polsterrahmens.

Schritt 4: Obere Schlingenhalterung montieren

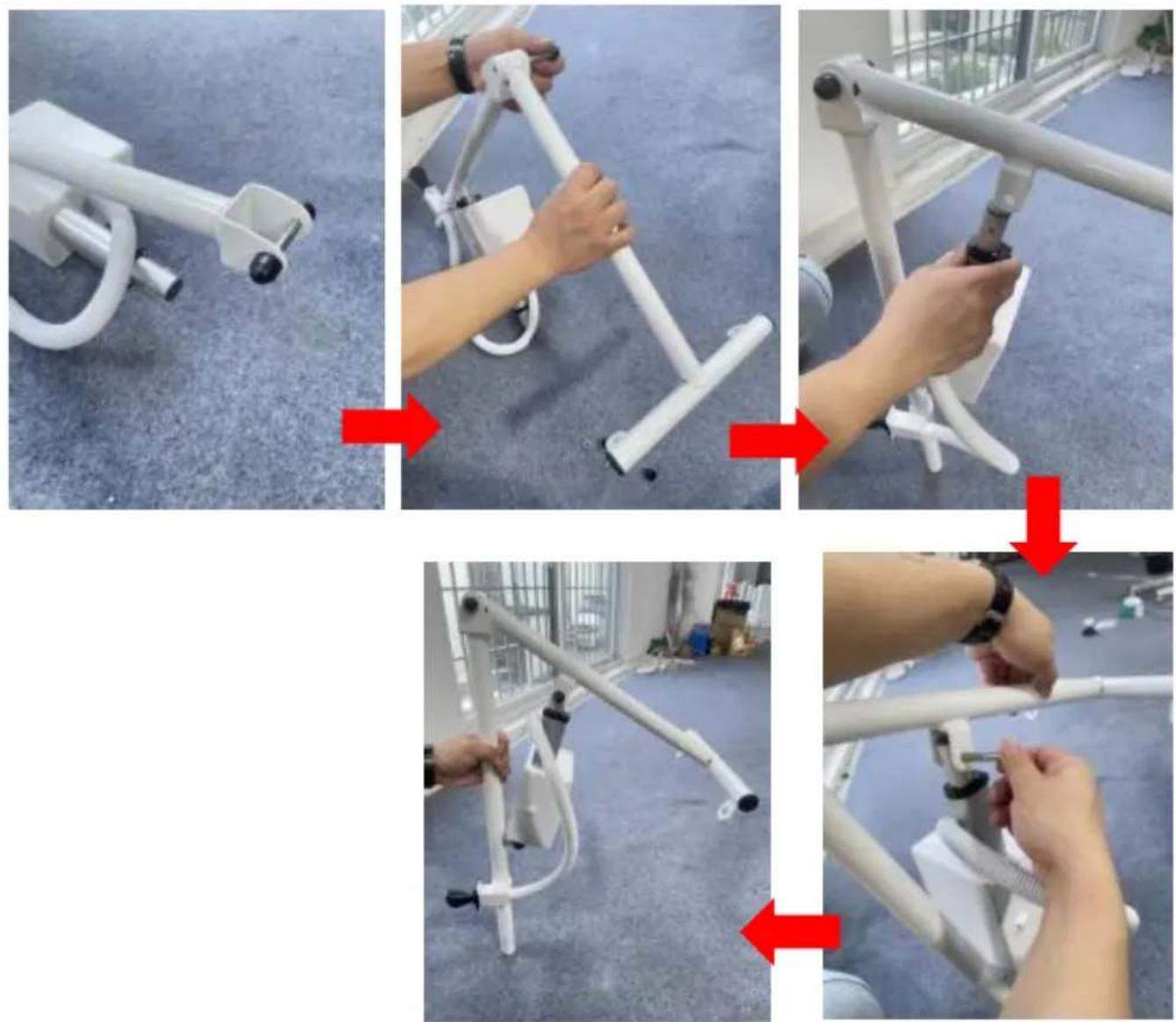

4.1 Schrauben Sie zuerst die Batterieschubstangenbaugruppe und das T-Rack ab und montieren Sie dann beides zusammen mit Schrauben. (Hinweis: Die schwarzen Muttern müssen entfernt und angeschraubt werden, bevor sie abgedeckt werden.)

4.2 Stecken Sie den kurzen Dorn in die Befestigungsbohrung in der Mitte des Handlaufportals. Setzen Sie dann den Schlingenrahmen ein und wickeln Sie ihn in eine schwarze Hülle ein.

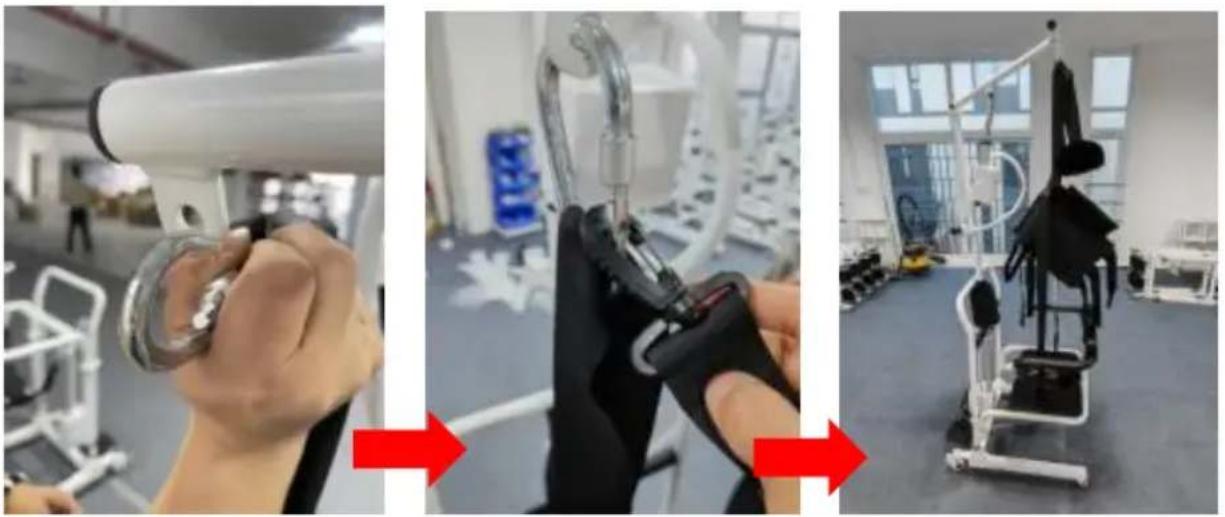

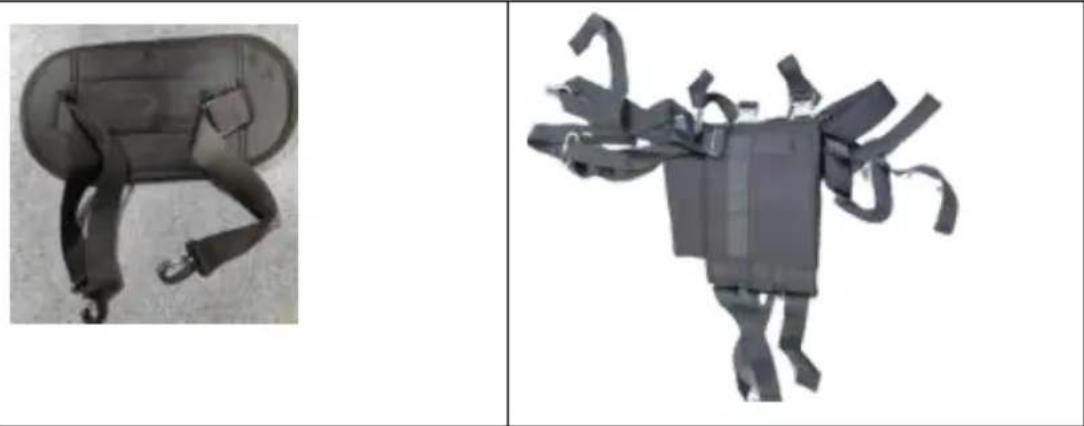

Schritt 5: Befestigen Sie die Schlinge und die Kopfstütze

5.1 Montieren Sie zuerst das Schloss des Tragetuchs am Aufhängeloch des Tragetuchrahmens, dann das Schloss der Kopfstütze und anschließend das Schloss des Tragetuchs. Fertig.

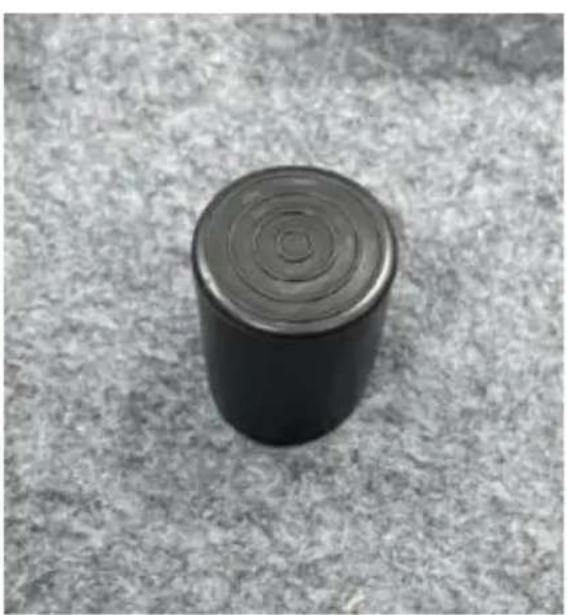

Tipps: Wenn der Schlingenrahmen nicht installiert und verwendet wird,

installieren Sie die folgende schwarze Kunststoffabdeckung oben auf dem Mittelrohr des Handlaufportalrahmens.

Nach dem Aufladen kann es normal verwendet werden. Es kann nach oben und unten eingestellt werden. Die richtige Höhe kann verschoben werden. Vor dem Gebrauch muss bestätigt werden, dass die Spindel im Rahmen eingesetzt ist, um die Sicherheit zu gewährleisten. Drücken Sie je nach Höhe des Produkts die Aufwärtstaste auf die entsprechende Höhe, lassen Sie sie los und stoppen Sie. Wenn die Taste nicht losgelassen wird, stoppt das Produkt automatisch an seinem höchsten Punkt. Das für das Produkt vorgesehene Netzteil ist ein Niederspannungsnetzteil, seien Sie unbesorgt.

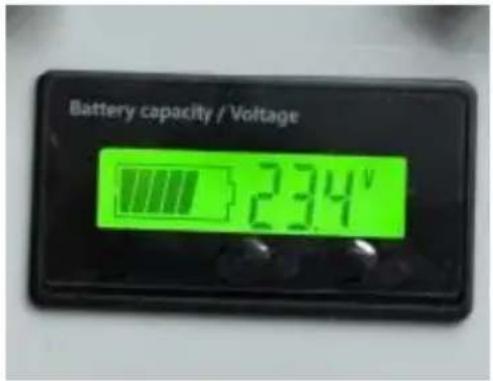

Hinweis: Auf dem Batteriefach befindet sich eine Ladestandsanzeige. Bitte überprüfen Sie regelmäßig die Ladestandsanzeige auf dem Monitor und laden Sie ihn rechtzeitig auf.

Im Falle eines Fehlers wenden Sie sich bitte an unser Kundendienstpersonal oder melden Sie sich auf unserer offiziellen Website an, um Kontaktinformationen zu erhalten. Mit dem Vertrauen unseres technischen Personals werden wir das Problem lösen. Wenn

wir dieses Problem nicht lösen können, senden wir es kostenlos an den Hersteller zurück. Wenn die Garantiezeit endet oder durch Personal verursacht wird, gewährt Ihnen unser Unternehmen keine kostenlose Garantie. Materialien und Versand sind erforderlich.

Wartung

Achtung: Zerlegen und reparieren Sie die Maschine nicht ohne die Erlaubnis des Herstellers.

Es wird empfohlen, den Sitzring vor dem Gebrauch mit einem weichen Baumwolltuch und Alkohol abzuwischen und ihn nach der Reinigung zu desinfizieren. Die Förderschale und das Zubehör sollten mit medizinischem Alkohol oder anderen nicht ätzenden Desinfektionsmitteln geschrubbt werden.

Warnung:

Während der Reinigung und Desinfektion darf das Gerät nicht aufgeladen oder verwendet werden.

Es ist verboten, die Transfermaschine und das Zubehör in Flüssigkeiten zu waschen oder zu desinfizieren.

Die Verwendung ätzender Reinigungsmittel zur Reinigung des

Schalthebels und des Zubehörs ist verboten.

Die Verwendung ätzender Desinfektionsmittel zur Desinfektion der beweglichen Maschine und des Zubehörs ist verboten.

Erst wenn das Reinigungs- und Desinfektionsmittel getrocknet ist, können Schalthebel und Zubehör verwendet werden.

Wenn Sie das Gerät längere Zeit nicht benutzen, nehmen Sie es bitte heraus und laden Sie es regelmäßig auf, um einen Batterieausfall zu vermeiden.

1. Stecken Sie während des Vorgangs nicht immer das Netzteil ein. Mindestens einmal pro Woche muss die Batterie verwendet werden, um zu arbeiten, und bis die Batterie erschöpft ist, ist es notwendig,

sicherzustellen, dass die Batterie wieder aufgeladen wird, wenn sie leer ist. Obwohl die Lithium-Batterie keinen Memory-Effekt hat, kann es die Lebensdauer der Batterie verlängern. 2. Bitte entsorgen Sie die Batterie gemäß den jeweiligen örtlichen Vorschriften, wenn die Maschine verschrottet wird.

1. Nach dem Gebrauch der Maschine ist es nicht notwendig, sie jedes Mal zu reinigen und zu warten. Sie kann nach dem Laden normal verwendet werden, wenn der Akku nicht mit Strom versorgt wird. Wenn festgestellt wird, dass es zu Jitter kommt, wenn die Maschine steigt oder fällt, tragen Sie elektrisches Schmieröl auf beide langen Schäfte auf.
2. Überprüfen Sie nach längerem Gebrauch des Produkts, ob die Schrauben der einzelnen Teile locker sind. Wenn welche locker sind, sollten sie rechtzeitig festgezogen werden.
3. Die interne Stromversorgung dieses Produkts erfolgt über eine DC-Niederspannungsversorgung. Wenn Wasser auf der Oberfläche des Körpers ist, kann es mit einem Handtuch getrocknet werden. Nicht direkt in Wasser eintauchen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für

Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Li-Ion

Um die Gefahren für Gesundheit und Umwelt am Ende der Lebensdauer dieses Produkts zu minimieren, schreiben die Gesetze zu Elektro- und Elektronik-Altgeräten (WEEE) und die Altbatterie-Richtlinie vor, dass Sie dieses Produkt bei einer geeigneten Sammelstelle abgeben müssen. Dort werden die Batterien entfernt und einem ordnungsgemäßen Recycling zugeführt. Weitere Informationen zum Recycling und zur sicheren Entsorgung dieser Batterien in Ihrer Gegend erhalten Sie bei Ihren örtlichen Behörden.

XIANG FALI TECHNOLOGY (XIAMEN) CO.LTD

Adresse: 5. Stock, Nr. 63, Pingcheng North Road, Bezirk Haicang

Xiamen Fujian, CN 361026

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Ort, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat
