Produkttyp	Akku-Presswerkzeug
Marke	Vevor
Modell	SL-1930
Nenndruck	19 kN
Hub	30 mm
Druckbereich (Edelstahl)	12-35 mm
Druckbereich (Kupfer)	12-35 mm
Druckbereich (PEX/XPAP)	16-40 mm
Ölkapazität	35 ml
Hydrauliköl	Coque Terre S2V HV15
Betriebsumgebungstemperatur	-10 bis 40 °C
Akkuspannung	18 V DC, 2,0 Ah
Ladespannung	AC 100-240 V, 50-60 Hz
Ladezeit	ca. 40 Minuten
Gewicht (mit Akku)	2,3 kg
Gewicht (mit Akku und Backe)	3,6 kg
Abmessungen	409 x 119 x 76 mm
Enthaltenes Zubehör	2 Akkus, 1 Ladegerät, Dichtungskits
Hauptfunktionen	Hochdruck-Hydrauliksystem, OLED-Display, automatischer Rücklauf, Kopf drehbar 350°, doppelter Schutz
Wartung	Backen nach Gebrauch reinigen, schmieren, Dichtungen alle 10.000 Zyklen prüfen, trocken lagern
Sicherheit	Nicht an spannungsführenden Leitern verwenden, PSA tragen, Wasser vermeiden, automatische Abschaltung >70 °C
Ersatzteile	Dichtungen, Backen (Verschleißteile), Akku, Ladegerät
Garantie	2 Jahre (90 Tage bei gewerblicher Nutzung/Vermietung)

Häufig gestellte Fragen - SL-1930 Vevor

Wie lade ich den Akku des Vevor SL-1930?

Setzen Sie den Akku in das Ladegerät ein und schließen Sie es an eine Steckdose an. Die Umgebungstemperatur sollte zwischen 10 und 40 °C liegen. Die Ladezeit beträgt ca. 40 Minuten. Verwenden Sie nur das Original-Ladegerät.

Was ist der maximale Druck des Werkzeugs?

Der Nenndruck beträgt 19 kN. Der Arbeitsdruck wird automatisch vom Hydrauliksystem geregelt. Stellen Sie den Druck nicht selbst ein; wenden Sie sich bei Problemen an den Hersteller.

Wie reinige ich die Pressbacken?

Entfernen Sie nach jedem Gebrauch Rückstände mit einer weichen Bürste oder einem Scheuerschwamm. Verwenden Sie kein Schleifpapier oder harte Gegenstände, die den Verschleiß beschleunigen. Tragen Sie Schmiermittel auf die beweglichen Oberflächen auf.

Was tun bei Überhitzung des Werkzeugs?

Das Werkzeug schaltet sich automatisch ab, wenn die Temperatur 70 °C überschreitet. Lassen Sie es mindestens 15 Minuten abkühlen, bevor Sie es wieder verwenden. Vermeiden Sie längere Verwendungen ohne Pause.

Welche Rohrtypen können mit dem SL-1930 gepresst werden?

Es kann Rohre aus Edelstahl (12-35 mm), Kupfer (12-35 mm), PEX und XPAP (16-40 mm) pressen. Verwenden Sie die für den jeweiligen Durchmesser geeigneten Backen.

Wie ersetze ich die Dichtungen?

Die Dichtungen werden als Kit geliefert. Bei Undichtigkeiten wenden Sie sich an den Hersteller oder ein autorisiertes Zentrum für den Austausch. Zerlegen Sie das Werkzeug nicht selbst.

Wozu dient der manuelle Rückzugsknopf?

Der manuelle Rückzugsknopf ermöglicht das Zurückziehen des Kolbens bei falscher Bedienung oder Blockierung. Halten Sie ihn gedrückt, bis der Kolben in die Ausgangsposition zurückkehrt.

Wie lange ist die Lebensdauer der Backen?

Die Backen sind Verschleißteile. Ihre Lebensdauer hängt von der Nutzung ab. Überprüfen Sie sie regelmäßig: Ersetzen Sie sie, wenn Risse, Verformungen oder übermäßiger Verschleiß auftreten.

Kann das Werkzeug kontinuierlich verwendet werden?

Nein, lassen Sie das Werkzeug nach 30 bis 40 Presszyklen für 15 Minuten abkühlen. Kontinuierliche Verwendung ohne Pause kann zu Überhitzung und Schäden am Werkzeug führen.

Was bedeuten die Fehlercodes auf dem OLED-Display?

Das OLED-Display zeigt Fehlercodes wie 'Akku schwach', 'Motorüberlast', 'Hohe Temperatur' oder 'Wartung'. Schlagen Sie in der Signaltabelle im Handbuch nach, um die genaue Bedeutung jedes Codes zu erfahren.

BEDIENUNGSANLEITUNG SL-1930 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

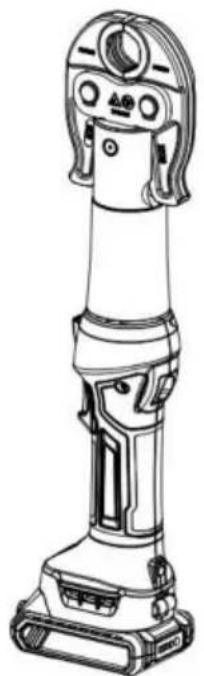

BATTERIE-PRESSWERKZEUG

MODELL: SL-1930

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BATTERIE

RÜCKWERKZEUG

Modell: SL-1930

Aufgrund fortlaufender Verbesserungen kann das tatsächliche Produkt geringfügig von dem hier beschriebenen Produkt abweichen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

BEWAHREN SIE DIESES HANDBUCH AUF

Bewahren Sie dieses Handbuch auf, um die Sicherheitshinweise und Vorsichtsmaßnahmen sowie die Montage-,

Betriebs-, Inspektions-, Wartungs- und Reinigungsverfahren zu erfahren. Notieren Sie Monat und Jahr des Kaufs.

Bewahren Sie dieses Handbuch und den Kaufbeleg für zukünftige Verwendungen an einem sicheren und trockenen Ort auf.

Referenz.

WICHTIGE SICHERHEITSINFORMATIONEN

In diesem Handbuch, auf dem Etikett und allen anderen mit diesem Produkt bereitgestellten Informationen:

Warnsymbol	Bedeutung
	Bitte lesen Sie das Handbuch und das Sicherheitssymbol sorgfältig durch, bevor Sie das Produkt verwenden.
	Vorsicht
	Vorsicht: Bitte gehen Sie vorsichtig vor, um Körperteile wie Finger zu schützen.
	Bei Missbrauch oder abgenutzten Backen fliegt der Bruch heraus und verursacht gefährliche
	Wichtige Informationen

ALLGEMEINE SICHERHEITSREGELN

UM MIT DIESEM WERKZEUG UNTER SICHEREN BEDINGUNGEN ARBEITEN ZU KÖNNEN, IST ES UNBEDINGT ERFORDERLICH

LESEN SIE DIE GEBRAUCHSANWEISUNG SORGFÄLTIG DURCH UND BEFOLGEN SIE DIE

ANWEISUNGEN, DIE ES ENTHÄLT. WENN SIE DIE INFORMATIONEN NICHT RESPEKTIEREN

IN DIESER BEDIENUNGSANLEITUNG IST DIE GARANTIE

ABGESAGT.

1. Sicherheit am Arbeitsplatz

a. Halten Sie Ihren Arbeitsbereich sauber und übersichtlich. Unordnung oder dunkle Bereiche führen zu Unfällen. b. Dieses Werkzeug ist nicht isoliert. Bitte verwenden Sie es nicht an stromführenden Leitern. c. Bitte verwenden oder lagern Sie das Werkzeug nicht bei hohen Temperaturen oder in einer Umgebung mit korrosiver Flüssigkeit. Achten Sie auf die Alterung der Dichtsätze. d. Halten Sie Kinder und Zuschauer während der Benutzung des batteriebetriebenen Werkzeugs fern. Durch Ablenkung verlieren Sie die Kontrolle. e. Verwenden oder laden Sie das Werkzeug nicht in der Nähe von brennbaren, explosiven Umgebungen.

2. Elektrische Sicherheit

a. Stellen Sie sicher, dass der Stecker mit dem Steckersitz übereinstimmt. Versuchen Sie niemals, Änderungen am Stecker vorzunehmen. b. Legen Sie Werkzeug, Akku und Ladegerät nicht in eine regnerische oder feuchte Umgebung. Wenn Wasser in das elektrische System eindringt, kann es leicht zu einem Stromschlagunfall kommen. c. Verwenden Sie das elektrische Kabel nicht zum Tragen, Ziehen oder Herausziehen des Steckers und schließen Sie es nicht an. Das beschädigte oder verdrillte Kabel kann einen Stromschlagunfall verursachen. d. Wenn das Ladegerät stark beschädigt wurde, heruntergefallen ist oder andere Schäden aufweist, versuchen Sie bitte nicht, das Gerät selbst zu reparieren, sondern schicken Sie es so schnell wie möglich an das Servicecenter. Das beschädigte Ladegerät kann einen elektrischen Schockunfall verursachen. e. Die beste Temperatur zum Laden liegt zwischen 10°C und 40°C. Stellen Sie sicher, dass die Luftöffnungen des Akkus und des Ladegeräts während des Ladevorgangs frei sind. f. Bitte schalten Sie das Ladegerät jedes Mal aus, um die Gefahr durch Kinder oder Personen, die mit dem Werkzeug nicht vertraut sind, zu vermeiden. g. Warten Sie nicht, bis die Batterie leer ist, bevor Sie sie aufladen. Das Aufladen führt dazu, dass der Akku nicht mehr funktioniert. Bitte bewahren Sie den Akku außerhalb des Werkzeugs auf, um eine Stromentladung zu vermeiden. h. Bitte verbrennen Sie die Batterie nicht und schließen Sie sie nicht kurz, da dies zu einer Explosion führen kann. i. Verwenden Sie keine Altbatterien, da es sonst zu einem Stromschlag kommen kann.

j. Zerlegen Sie den Akku und das Ladegerät nicht. Bei Problemen wenden Sie sich bitte an den Hersteller oder Vertreter.

3. Persönliche Sicherheit

a. Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie beim Bedienen gesunden Menschenverstand. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit kann zu schweren Verletzungen führen. b. Verwenden Sie Sicherheitsausrüstung. Verwenden Sie immer Sicherheitsausrüstung wie Maske, Helm, Schutzkappe, isolierende Schuhe usw., um das Verletzungsrisiko zu verringern. c. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden. d. Warten Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Zustände vorliegen, die die Funktion des Werkzeugs beeinträchtigen könnten. Wenn das Werkzeug beschädigt ist, lassen Sie es vor dem Einsatz reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen. e. Verwenden Sie das Werkzeug richtig. Das Werkzeug mit der richtigen Leistung wird die Arbeit besser erledigen und sicherer bei der Geschwindigkeit, für die es ausgelegt ist. f. Stecken Sie Ihre Finger während des Betriebs nicht in den Kopf des Werkzeugs. Ihre Finger könnten sehr stark eingeklemmt werden.

4. Leistung

Lassen Sie Ihr Akku-Presswerkzeug von einem qualifizierten Service warten.

Techniker, der nur identische Ersatzteile verwendet. Dadurch bleibt die Sicherheit des Akku-Presswerkzeug-Sets erhalten.

SPEZIELLE SICHERHEITSREGELN

1) Bewahren Sie Etiketten und Typenschilder am Werkzeug auf, die wichtige Sicherheitshinweise enthalten. Wenn diese unleserlich sind oder fehlen, wenden Sie sich zum Ersetzen an den Agenten. 2) Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.

3) Stecken Sie Ihre Finger während des Betriebs nicht in den Kopf des Werkzeugs. Ihre Finger könnten sehr stark eingeklemmt werden. 4) Stellen Sie sicher, dass der Kopf während des Betriebs fest verriegelt ist. 5) Schlagen Sie nicht auf Teile des Werkzeugs, da dies sonst zu Verletzungen führen kann. 6) Bedienen Sie das Werkzeug nicht willkürlich, da dies die MCU und das elektrische System beschädigen kann. 7) Die Begrenzungsschraube am Kopf verhindert, dass der Kopf herunterfällt oder knallt.

8) Stellen Sie sicher, dass der Kopf während des Betriebs fest verriegelt ist.

9) Verwenden Sie dieses Werkzeug nicht für den Dauereinsatz. Lassen Sie das Werkzeug nach 30 bis 40 Zyklen 15 Minuten abkühlen.

10) Befestigen Sie dieses Werkzeug nicht in einem Schraubstock. Dieses Werkzeug ist für den Handbetrieb konzipiert.

11) Das eingebaute Sicherheitsventil wird vor der Vermarktung einem strengen Drucktest unterzogen. Bitte lassen Sie den Druck nicht von Laien anpassen. Wenn der Druck nicht ausreicht, geben Sie die Werkzeuge bitte an das Servicecenter zurück. Das Werkzeug kann nach Prüfung und Test durch eine geschulte Person wiederverwendet werden.

12) Die in dieser Anleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht erforderlich sind, Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener geliefert werden müssen.

VERSTEHEN SIE IHR WERKZEUG

SL-1930 ist ein Werkzeug zum Pressen von Edelstahlrohren, Kupferrohren, XPAP- und PEX-Rohren mit Armaturen. Es wird mit Lithium-Ionen-Akkus betrieben, durch einen Motor angetrieben und durch eine MCU gesteuert. Mit einem Hochdruck-Hydrauliksystem ist es ein perfektes Werkzeug für den Einsatz im Sanitärbereich und in Heizungsanlagen.

1. Spezifikation

Nenndruck:	19 kN
Schlaganfall	30 mm
Pressbereich:	Edelstahlrohr: 12–35 mm (1/2–1 Zoll)Kupferrohr: 12–35 mm (1/2–1 Zoll)Pex-Rohr. XPAP: 16–40 mmBitte prüfen Sie sorgfältig die erforderliche RohrverschraubungGröße und passende Formklemme auf derWerbe-Website bei der Beantragung eines Kaufs
Ölkapazität:	35 ml
Hydrauliköl:	Shell-Erde S2V HV15
Umgebungstemperatur	-10~40 y
Spannung der Batterie:	Gleichstrom 18 V, 2,0 Ah
Ladespannung:	Wechselstrom 100 y V – 240 y V; 50 y – y 60 y Hz
Ladezeit:	Ca. 40 Minuten
Gewicht:	2,3 kg (mit Batterie)
	3,6 kg (mit Akku und Backe)
Werkzeuggröße:	409x119x76mm
Zubehör:
Batterie:	2 Stck.
Ladegerät:	1 Stck.
Dichtring des Zylinders:	1 Satz
Dichtring des Sicherheitsventils:	1 Satz

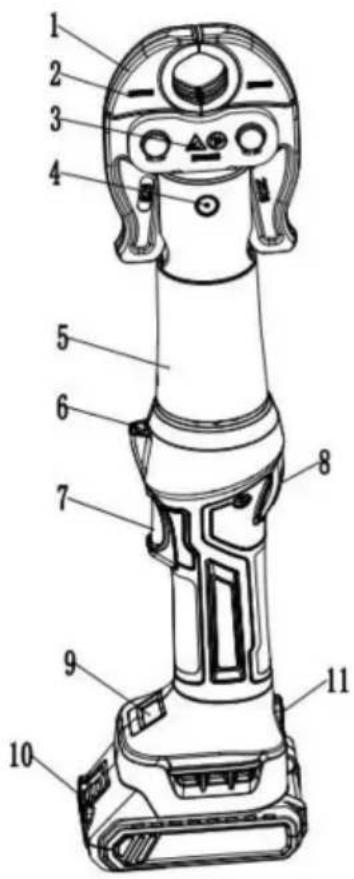

2. Beschreibung der Komponenten:

Teile-No	Beschreibung	Funktion
1	Kiefer	Zum Verpressen, auswechselbare Backen
2	Serien-No	Zur Aufzeichnung
3	Sicherheitssymbol	Zur Warnung
4	Stiftgriff	Zur Fixierung der Pressbacke
5	Mantel	Zur Vermeidung von Verletzungen an Fingern oder anderen Körperteilen
6	LED-Anzeige	Zur Beleuchtung
7	Auslösen	Zur Inbetriebnahme
8	Schaltfläche „Zurückziehen“	Zum manuellen Zurückziehen des Kolbens bei Fehlbedienung Betrieb.
9	OLED-Bildschirm	Informationen zu Presszeit, Leistung und Fehlern anzeigen
10	Batterie	Zur Stromversorgung wiederaufladbarer Li-Ionen-Akku (18V)
11	LED-Anzeige	Zur Anzeige von Werkzeugstatus, Warnung

3. Funktionsbeschreibung

Mikrocomputer-Steuerungssystem - erkennt automatisch den Druck, wenn beim Arbeiten mit doppelter Sicherheit geschützt.

OLED-Display – OLED-Punktmatrixdisplay, das Arbeitszeiten, Batterieleistung, Arbeitsdruck (sofern mit Drucksensor ausgestattet), Wartungserinnerung und Fehlercode anzeigt.

Automatisches Zurücksetzen: Der Druck wird automatisch freigegeben, der Kolben wird in die Ausgangsposition bei Erreichen der maximalen Leistung gebracht.

Manuelles Zurücksetzen — Kann den Kolben in die Ausgangsposition zurückziehen, falls eine Fehlbedienung vorliegt.

Das Gerät ist mit einer Doppelkolbenpumpe ausgestattet, die sich durch eine schnelle Annäherung der Backe an das Umlenkrad und eine langsame Arbeitsbewegung auszeichnet.

Der Kopf lässt sich stufenlos um 350° drehen, um einen besseren Zugang zu engen Ecken und anderen schwierigen Arbeitsbereichen zu erhalten.

Bei Abweichungen vom eingestellten Betriebsdruck oder niedriger Batterieladung erkannt, ertönt ein akustisches Signal.

Die Gesamtstruktur des Werkzeugs ist kompakt. Es ist ergonomisch gestaltet mit einem

Rutschfester Gummigriff und ein optimierter Schwerpunkt für einfachere Bedienung.

Ein Temperatursensor sorgt dafür, dass das Werkzeug automatisch stoppt, wenn die Temperatur bei längerem Betrieb über 70 °C steigt. Wenn das Fehlersignal ertönt, bedeutet dies, dass das Werkzeug nicht weiterarbeiten kann, bis die Temperatur auf das Normalmaß gesunken ist.

Tabelle 1: Signalbefehl und Bedeutung:

Serie NEIN	Anweisung	LED (Rot)	LED		OLED-Bildschirm	Was es bedeutet
1	Selbstkontrolle	αα (2Hz)	αα (2Hz)(Grün)			Selbstkontrolle für sicherzustellen, dass alles OK
2			α (5min)(weiß)		Auszeit 5Minuten aus	Geben Sie den Zustand ist die Batterie Licht voll
3	Laden Erinnert				-	Anzeige „Batterie schwach“ für 3ÿs, fehlende Kraft und muss aufgeladen werden
		ααααα		yyy yy		Fehlende Kraft und muss aufgeladen werden
				y (0,1 s)		Fehlende Kraft oder Batterie verliert Wirksamkeit
						Der Bildschirm reagiert die Batterie an Wirksamkeit verlieren und ersetzen müssen
4	Motorüberlastung	ααα		yyy (2Hz)		Motor bleibt stecken, Batterie nachladen,Wiederherstellungsarbeiten Schnittstelle
5	Hydraulisch System Fehlfunktion	☐☐☐☐		ÿÿÿÿÿ(5 Bakunden)		Werkzeug löst sich nicht Druck automatisch, wenn arbeiten über 2 minuten, Batterie aufladen
6	Hoch Temperatur Warnung	☐☐☐☐		ÿÿÿÿ(2Hz)		Motoroberfläche Temperatur ist zu hoch, warten auf Kühlung zum Neustart des Werkzeug
7	Gefährlich Betrieb Schutz	☐(6 Sekunden)		ÿÿÿÿÿ(2Hz)		Automatischer Schutz wenn Sie die Starttaste drücken Taste ein und ausschnell, neu laden Batterie
8	Wartung Erinnert			ÿ(0,5 s)		Werkzeuge müssen gepflegt

BEDIENUNGSANLEITUNG

Lesen Sie vor der Verwendung dieses Produkts den gesamten Abschnitt SICHERHEITSINFORMATIONEN am Anfang dieses Handbuchs, einschließlich des gesamten Textes unter den Unterüberschriften.

Verwenden Sie dieses Werkzeug nur für den vom Hersteller vorgesehenen Zweck. Eine andere Verwendung als in diesem Handbuch beschrieben kann zu Verletzungen oder Sachschäden führen.

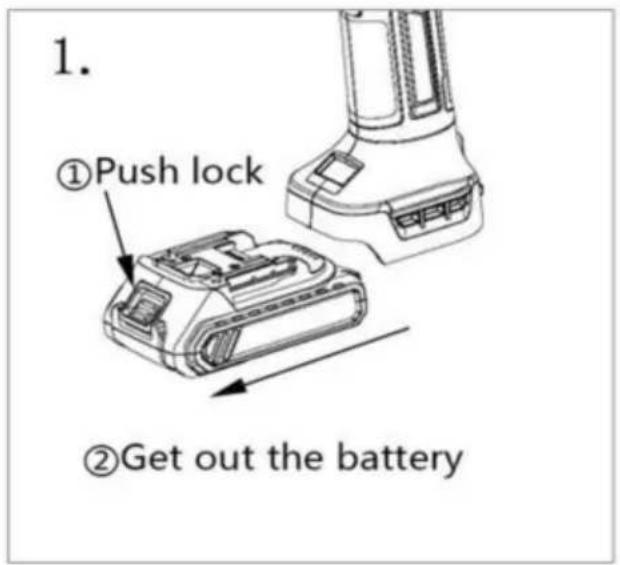

1. Aufladen

Schieben Sie den Akku in das Ladegerät und verbinden Sie den Stecker mit dem Steckersitz. Stellen Sie sicher, dass die Raumtemperatur zwischen 10 °C und 40 °C liegt. Die Ladezeit beträgt etwa 40 Minuten. Bitte sehen Sie sich die Abbildung unten an.

Die Einzelheiten zu den Ladeinformationen finden Sie im Handbuch (HANDBUCH FÜR LADEGERÄT).

1) Wenn Sie den Originalakku verwenden, müssen Sie ihn mit dem Originalladegerät aufladen. Der Ladestrom der 4,0 Ah / 5,0 Ah Batterie sollte 5 A nicht überschreiten. Bei der 2,0 Ah Batterie sollte der Ladestrom 3,0 A nicht überschreiten. Die Batterie kann rauchen, verbrennen oder sogar explodieren, wenn sie mit einem nicht konformen Ladegerät geladen wird. 2) Die Batterie kann Hunderte Male verwendet werden, wenn die Lebensdauer natürlich reduziert ist. Bitte wechseln Sie zu einer neuen Batterie. 3) Bitte laden Sie den Akku rechtzeitig auf, um zu vermeiden, dass er vollständig entladen wird. Andernfalls wird er dauerhaft unbrauchbar. Wenn die Batterie längere Zeit nicht verwendet wird, entlädt sich das Gerät automatisch. Achten Sie darauf, das Gerät einmal pro

Quartal aufzuladen.

4) Verbinden Sie die beiden Pole der Batterie nicht mit einem Kabel, da dies zu elektrischen Funken, Verbrennungen oder sogar Explosionen führen kann. 5) Verwenden Sie den beschädigten Akku nicht und laden Sie ihn nicht auf, da sonst die Gefahr eines Stromschlags besteht. 6) Batterien dürfen auf keinen Fall verbrannt werden, da sie sonst explodieren können. 7) Decken Sie das Ladegerät beim Laden der Batterie nicht mit Gegenständen ab, damit das Ladegerät die Wärme ableiten kann und keine Brandgefahr entsteht. 8) Trennen Sie das Ladegerät, wenn es nicht verwendet wird. Dadurch wird das Verletzungsrisiko für Kinder und ungeschultes Personal verringert. 9) Benutzen Sie das Ladegerät nicht in feuchter Umgebung und setzen Sie es nicht Regen und Schnee aus, da sonst die Gefahr eines Stromschlags steigt. 10) Zerlegen Sie den Akku und das Ladegerät nicht ohne Erlaubnis. Wenn es Fehler während der Nutzung gibt, senden Sie es bitte an den Fachmann oder den Hersteller zur Wartung, bis das Problem gelöst ist.

2. Nutzung des Werkzeugs

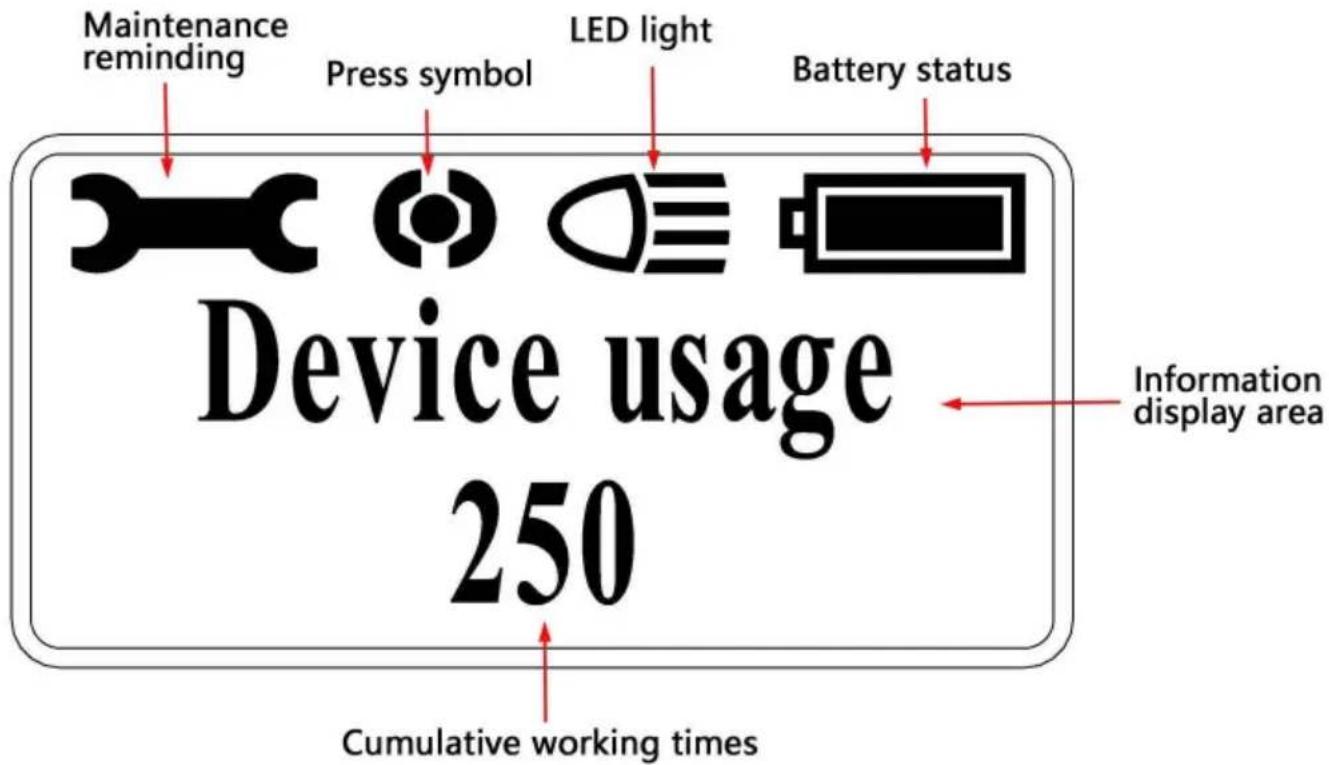

2.1 Beschreibung der OLED-Displayschnittstelle:

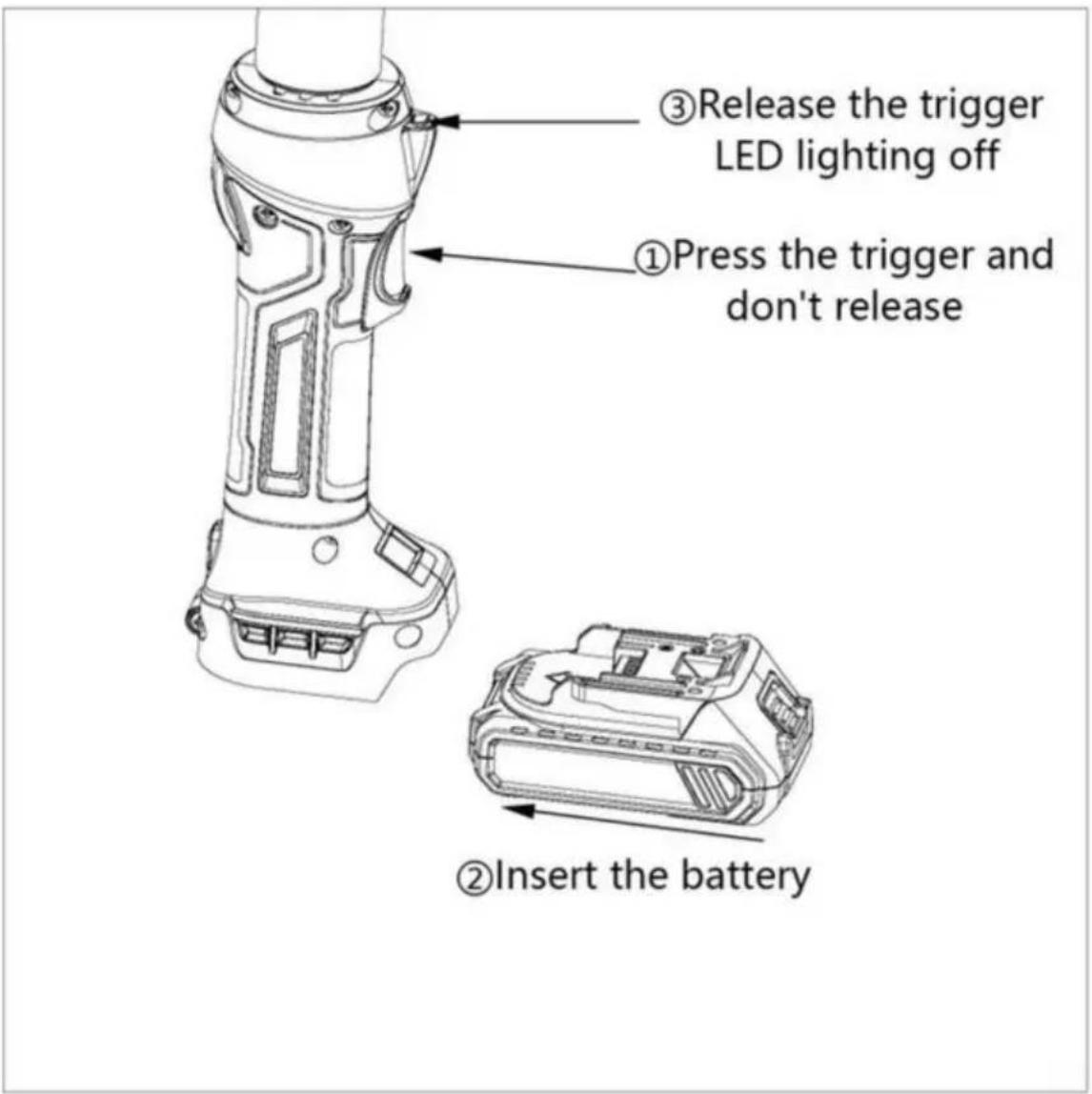

LED-Leuchte des Werkzeugs: Nach dem Klicken auf die Starttaste leuchtet die LED-Leuchte auf. Nach dem Loslassen des Werkzeugs erlischt die Taste nach einer Verzögerung von 20 Sekunden automatisch. Drücken Sie die Starttaste, bevor Sie die Batterie einsetzen. Wenn die Batterie eingesetzt ist, lassen Sie die Starttaste los und die LED-Leuchte erlischt. Wenn die Leuchte leuchtet, muss die Batterie einmal neu eingesetzt werden. Wie in der Abbildung gezeigt.

1) Dieses Werkzeug ist ein Hochdruck-, Hochfestigkeits- und Hochleistungsgerät. Bitte befolgen Sie die Anweisungen und Vorsichtsmaßnahmen genau, um einen sorgfältigen Umgang damit zu gewährleisten!

2) Vor dem Einsatz muss das Gerät auf Beschädigungen, Alterung, fehlende Teile, festsitzende Komponenten und alle anderen ungünstigen Faktoren, die eine Gefahr darstellen, überprüft werden. Wenn Sie Probleme feststellen, beenden Sie bitte sofort die Verwendung, bis das Problem gelöst ist.

3) Nachdem Sie den Backenarm gedrückt und das Rohr gehalten haben, halten Sie bitte Ihre Hände und Finger vom Kiefer fern, drücken Sie den Startknopf und halten Sie ihn gedrückt, bis der Druck den eingestellten Wert erreicht und automatisch zurückgesetzt wird. Lassen Sie die Starttaste los. Drücken Sie auf halbem Weg zum Anhalten die Entriegelungstaste, um den Kolben zurückzubringen.

4) Lassen Sie das Werkzeug oder die Backen nicht direkt an den Rohrverbindungen hängen, um unnötige Verletzungen oder sogar tödliche Unfälle durch herabfallende Werkzeuge zu vermeiden.

5) Vor dem Starten des Werkzeugs muss der Stößelstift vollständig in den Stößel eingeführt sein, sonst kann dies leicht zu Schäden am Stößel und sogar zu Verletzungen führen.

6) Entfernen Sie das Fett von den nicht geschmierten Teilen des Werkzeugs, insbesondere von handgeführten Teilen, um ein Abrutschen des Werkzeugs während des Gebrauchs zu vermeiden.

7) Werkzeuge nicht willkürlich zerlegen und montieren, da sonst Werkzeugschäden oder sogar Verletzungen auftreten können. 8) Stecken Sie Ihre Finger und andere Körperteile nicht in die beweglichen Teile der Backen während der Verwendung und vermeiden Sie es, den Werkzeugkopf auf sich selbst oder andere zu richten. 9) Der Druck des Werkzeugs sollte regelmäßig überprüft und kalibriert werden. Druckprüfung und Kalibrierung müssen unter Verwendung des speziellen Druckerkennungsgeräts durchgeführt werden. Stellen Sie es nicht ohne Erlaubnis ein, sonst kann das Werkzeug beschädigt werden oder es kann sogar zu Verletzungen kommen. 10) Nach 30 Minuten Dauergebrauch sollte das Werkzeug vor der weiteren Verwendung abkühlen. Andernfalls wird die Temperatur zu hoch und es kommt zu einem frühzeitigen Versagen der Dichtung und Ölleck.

3. Pressbacken

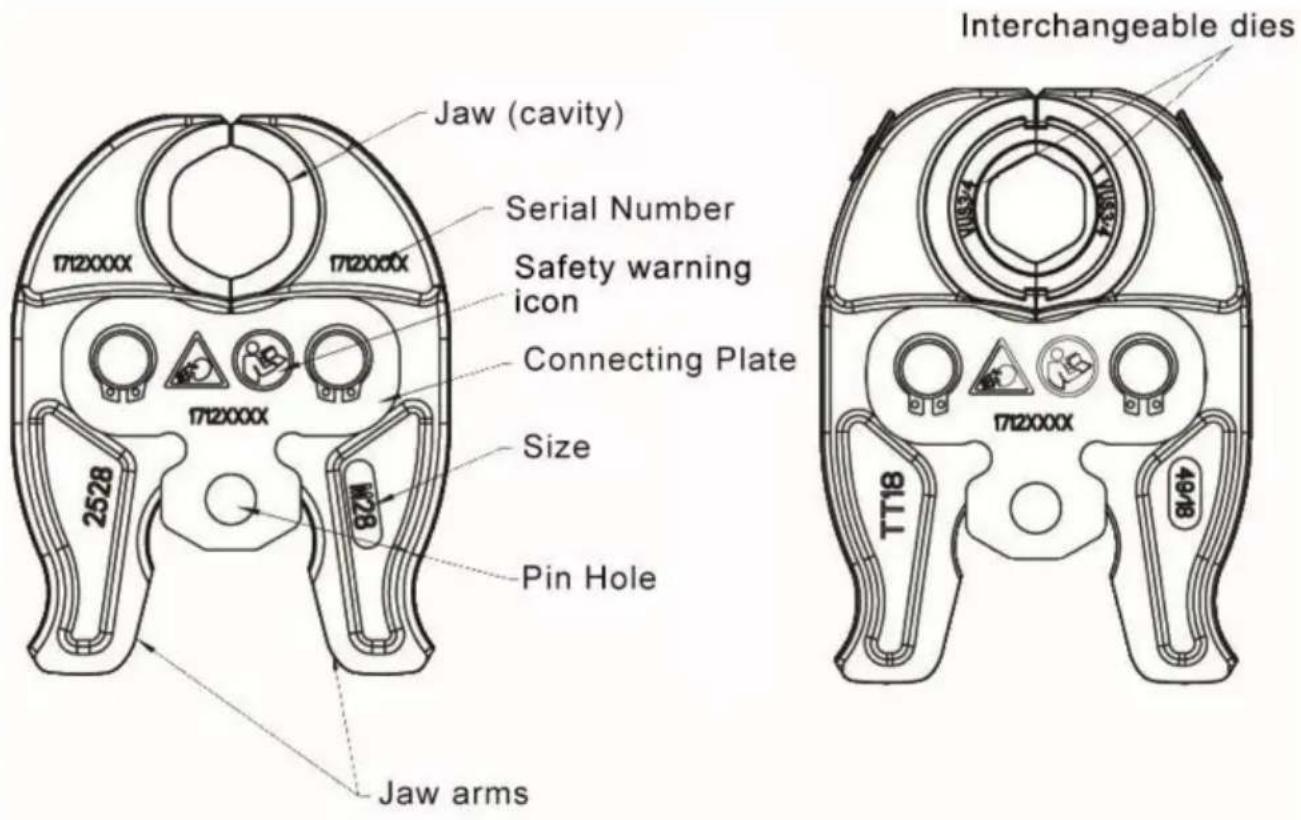

3.1. Einführung von Pressbacken

VORSICHT:

1) Das Betriebspersonal muss an einer beruflichen Ausbildung teilgenommen haben und die Bauingenieurbüros müssen über eine entsprechende staatlich anerkannte Bauqualifikation verfügen.

2) Presswerkzeug und Pressbacke sind nur für die entsprechenden Rohrleitungssysteme und Formteile geeignet. Die Verwendung anderer Methoden oder modifizierter Standardzubehörteile für andere Anwendungen kann zu Schäden an Werkzeugen und Zubehör führen und sogar zu Verletzungen führen.

3) Diese Pressbacken der Kompaktserie sind nur für 19kN Presswerkzeuge geeignet.

Wichtige Informationen: 1) Die Backe

ist ein Verschleißteil. Bei häufigem Pressen wird das Material ermüdet und es entstehen Risse. Eine stark abgenutzte Backe ist anfällig für Brüche, insbesondere bei unsachgemäßer Verwendung (z. B. übergroße Armaturen, schiefe Pressen usw.) oder illegaler Bedienung.

2) Überprüfen Sie die Backe regelmäßig oder vor jedem Gebrauch auf Brüche, Risse oder Blockaden von Komponenten und andere ungünstige Faktoren, die die Sicherheit und den normalen Betrieb beeinträchtigen. Wenn Sie Probleme feststellen, verwenden Sie sie bitte nicht weiter und geben Sie sie an den professionellen Reparaturhersteller oder zur Reparatur an das Werk zurück, bis das Problem gelöst ist.

3) Sobald Sie das folgende Phänomen feststellen, verwenden Sie es bitte nicht mehr und ersetzen Sie es durch ein Neues!

a. Das Brett ist gesprungen b. der Kieferarm ist gebrochen und deformiert c. der Kiefer ist gebrochen, zerkratzt, eingefallen oder stark abgenutzt d. andere Anomalien

4) Es ist verboten, die Werkzeuge selbst zu zerlegen. Schweißen, Polieren, Bohren oder andere Änderungen am Matrizenzubehör sind strengstens verboten!

5) Stecken Sie keine Körperteile wie Finger in den Kieferring.

6) Bei diesem Werkzeug handelt es sich um ein hochbelastbares Hochleistungsgerät. Bitte befolgen Sie die Anweisungen und Vorsichtsmaßnahmen genau!

VORSICHT:

Unsachgemäßer Betrieb kann zu Undichtigkeiten an der Verbindungsstelle führen.

1) Bitte achten Sie darauf, dass die Angaben zum Einpressen mit denen der Backe übereinstimmen.

2) Es sollte sichergestellt werden, dass der Kiefer nach dem

Das Pressen ist abgeschlossen.

3) Beim Pressen ist darauf zu achten, dass die Backe samt Presswerkzeug richtig

auf dem Flansch der Armatur positioniert ist.

4) Wenn der Kiefer beim Drücken nicht vollständig geschlossen werden kann, sollte er an den

Wenden Sie sich zur Reparatur an Ihren Werkzeughändler oder Hersteller.

5) Wenn die Backenverbindung falsch zusammengedrückt wird, ersetzen Sie sie durch eine neue Backe und benutzen Sie sie weiterhin.

6) Wenn nach dem Pressen ein Grat an der Rohrverbindung vorhanden ist, sollte diese an den Werkzeughändler oder Hersteller zur Überprüfung gegeben werden.

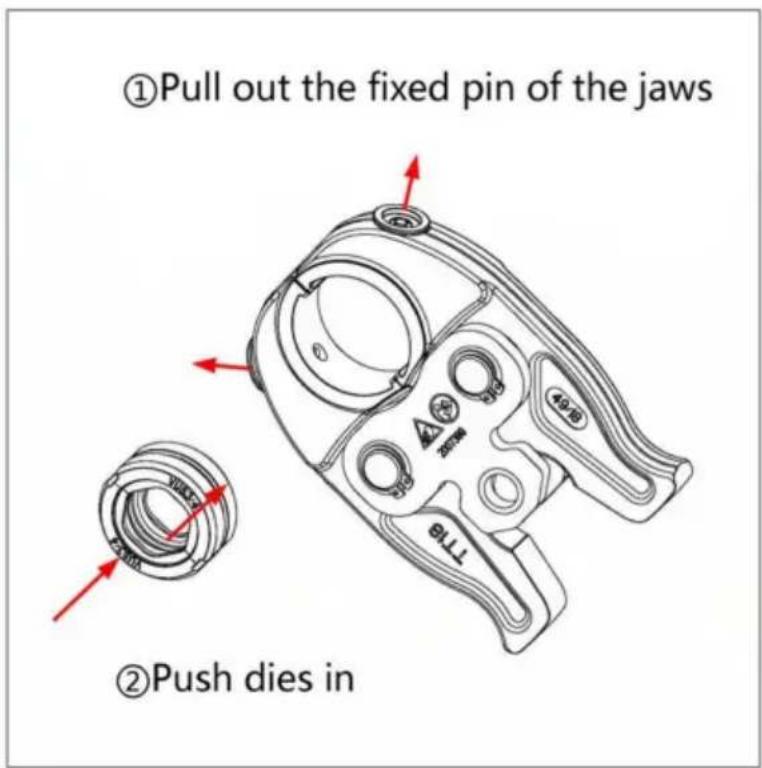

3.2. Bitte beachten Sie die Abbildung für den wirtschaftlichen Typ unten:

3.3. Reinigung und Wartung der Backen

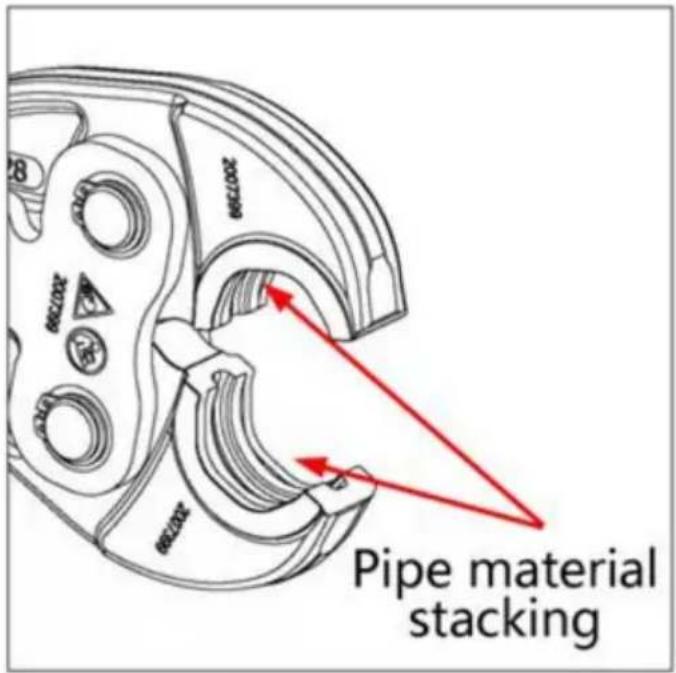

1) Reinigen Sie die angesammelten Rückstände in den Pressbacken rechtzeitig. Die Rückstände können mit einem Scheuerschwamm oder Stahlwolle entfernt werden, aber nicht mit einem härteren Gegenstand (wie Schleifpapier, Feile usw.), da dies den Verschleiß an der Kante des Hohlraums beschleunigt.

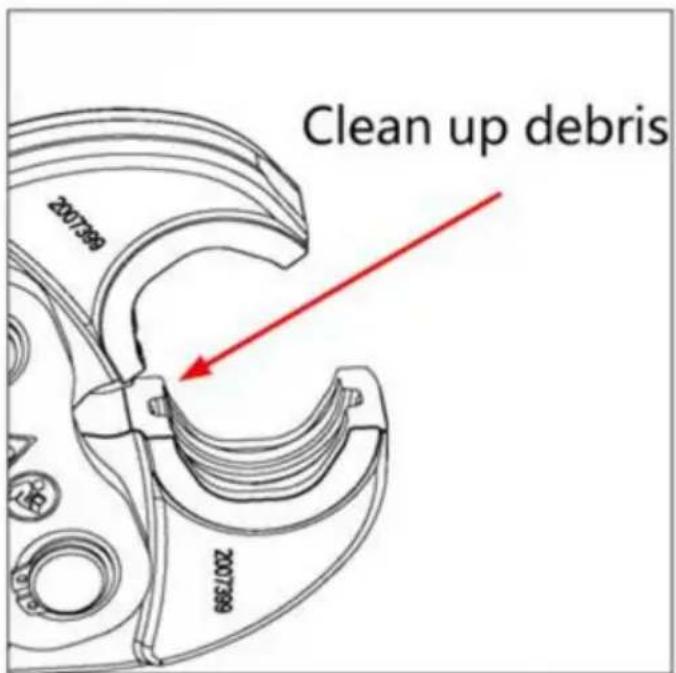

2) Entfernen Sie nach jedem Pressvorgang die Verunreinigungen und den Staub auf der Oberfläche der Backen, insbesondere den Spalt an der Unterseite der Backen; dann reiben Sie das Schmiermittel auf die Oberfläche der Backe, insbesondere des Stifts und der Backen, und legen Sie sie dann in die dafür vorgesehene Werkzeugkiste.

3) Es ist strengstens verboten, mit Metall zu kollidieren. Es ist strengstens verboten, Kontakt mit scharfen Gegenständen zu haben.

4) Überprüfen Sie die Rückholfeder der Backe vor jedem Gebrauch. Normalerweise kann der Kiefer leicht geöffnet und geschlossen werden, indem man einen Finger anbringt.

5) Es wird empfohlen, den Verschleiß der Backe einmal jährlich durch den Händler oder Hersteller überprüfen zu lassen.

WARTUNG UND SERVICE

Beschädigte Geräte können schwere Verletzungen verursachen. Benutzen Sie kein beschädigtes Gerät.

Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben.

Bitte beachten Sie, dass regelmäßige Wartung und Inspektionen die Lebensdauer Ihrer Werkzeuge verlängern können.

1. Bitte beachten Sie, dass regelmäßige Wartung und Inspektionen die Lebensdauer Ihrer Werkzeuge verlängern können.

Nach dem Gebrauch die Außenflächen des Werkzeugs mit einem sauberen, feuchten Tuch reinigen.

Schrauben, Fehlausrichtung oder Blockierung beweglicher Teile, gerissene oder gebrochene Teile oder alle anderen Bedingungen, die den sicheren Betrieb beeinträchtigen könnten.

Nach dem Gebrauch die Außenflächen des Werkzeugs mit einem sauberen, feuchten Tuch reinigen.

Tragen Sie Rostschutzöl auf die Metalloberfläche des Werkzeugs und der Matrizen auf, um Rostbildung zu vermeiden.

Lagern Sie das Werkzeug in einer trockenen Umgebung.

1. Die Wartung des Werkzeugs sollte nur von einem qualifizierten Servicetechniker durchgeführt werden.
2. Halten Sie das Werkzeug und die Ersatzteile trocken. Wenn das Werkzeug nass ist, nehmen Sie den Akku heraus und warten Sie, bis das Werkzeug vollständig trocken ist, bevor Sie den Akku erneut laden.
3. Legen Sie das Werkzeug nicht an einen zu heißen oder kalten Ort. Andernfalls werden die Ersatzteile beschädigt.
4. Verwenden Sie zum Reinigen der Werkzeuge keine aggressiven chemischen Reiniger oder starken Reinigungsmittel.
5. Die Garantie für das Werkzeug beträgt 2 Jahre oder 30.000 Zyklen. Um die Lebensdauer zu verlängern, warten Sie das Werkzeug bitte alle 10.000 Zyklen.
6. Wenn das Werkzeug längere Zeit nicht verwendet wird, achten Sie darauf, dass der Kolben in seiner Ausgangsposition ist. Reinigen Sie das Werkzeug und streichen Sie Rostschutzöl sowohl auf das Werkzeug als auch auf das Zubehör. Nehmen Sie die Batterie heraus, legen Sie sie in die Schachtel und bewahren Sie das Werkzeug an einem trockenen Ort auf.
7. Nach längerem Gebrauch können die Dichtungssätze beschädigt werden. Wenn es zu Undichtigkeiten kommt, kontaktieren Sie bitte den Hersteller und/oder den Händler, um die Dichtungssätze zu ersetzen.

BEGRENZTE 2-JAHRES-GARANTIE

Wir unternehmen alle Anstrengungen, um sicherzustellen, dass unsere Produkte hohen Qualitäts- und Haltbarkeitsstandards entsprechen, und garantieren dem ursprünglichen Käufer, dass dieses Produkt für einen Zeitraum von zwei Jahren ab dem Versanddatum (90 Tage bei Verwendung durch einen professionellen Auftragnehmer oder als Mietgerät) frei von Material- und Verarbeitungsfehlern ist. Diese Garantie gilt nicht für Schäden, die direkt oder indirekt auf Missbrauch, unsachgemäße Verwendung, Fahrlässigkeit oder Unfälle, Reparaturen oder Änderungen außerhalb unserer Einrichtungen, normale Abnutzung oder mangelnde Wartung zurückzuführen sind. Wir haften in keinem Fall für Tod, Personen- oder Sachschäden oder für zufällige, indirekte, besondere oder Folgeschäden, die durch die Verwendung unseres Produkts entstehen. In einigen Staaten ist der Ausschluss oder die Einschränkung zufälliger oder Folgeschäden nicht zulässig, sodass die obige Ausschlussbeschränkung möglicherweise nicht für Sie gilt. DIESE GARANTIE ERSETZT AUSDRÜCKLICH ALLE ANDEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN.

EINSCHLIESSLICH DER GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG.

Um diese Garantie in Anspruch zu nehmen, muss das Produkt oder Teil mit vorausbezahlten Transportkosten an uns zurückgesandt werden. Der Ware müssen ein Kaufbeleg und eine Erklärung der Reklamation beiliegen. Wenn unsere Prüfung den Defekt bestätigt, reparieren oder ersetzen wir das Produkt nach unserer Wahl oder erstatten den Kaufpreis, wenn wir Ihnen nicht sofort und schnell einen Ersatz liefern können.

Wir senden reparierte Produkte auf unsere Kosten zurück. Wenn wir jedoch feststellen, dass kein Defekt vorliegt oder dass der Defekt auf Ursachen zurückzuführen ist, die nicht in den Geltungsbereich unserer Garantie fallen, müssen Sie die Kosten für die Rücksendung des Produkts tragen.

Durch die Garantie erhalten Sie bestimmte gesetzliche Rechte. Darüber hinaus können Ihnen je nach Bundesstaat weitere Rechte zustehen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
