BEDIENUNGSANLEITUNG LB550TA Vevor

LB360T B /LB400T B /LB440T B /LB 55 0T B

MODELE:LB360TA/LB400TA/LB440TA/LB 55 0TA LB360T B /LB400T B /LB440T B /LB 55 0T B

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

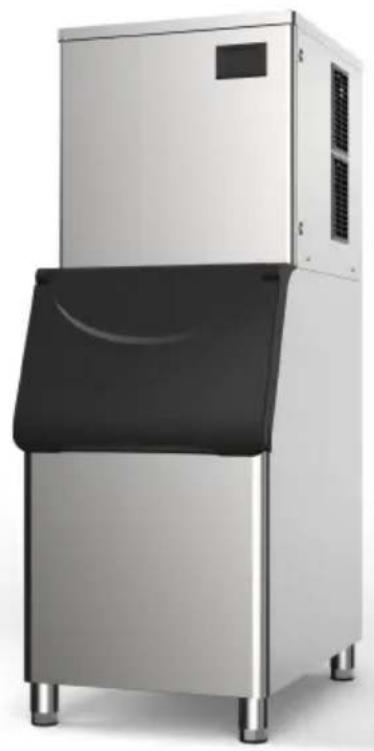

EISMASCHINE

MODELL: LB360TA/LB400TA/LB440TA/LB 55 0TA LB360T B /LB400T B /LB440T B /LB 55 0T B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde- alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

MODELL:LB360TA/LB400TA/LB440TA/LB 55 0TA LB360T B /LB400T B /LB440T B /LB 55 0T B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol eine durchgestrichenen Mülltonne weist darauf hin, dass d Produkt in der Europäischen Union einer getrennter Müllentsorgung unterliegt. Dies gilt für das Produkt und diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hau entsorgt werden, sondern müssen an einer Sammelstell das Recycling von elektrischen und elektronischen Gerabgegeben werden.

Installationsvoraussetzungen:

1. Die Oberfläche der Maschine ist mit einer Metallschutzfolie bedeckt, die vor Gebrauch entfernt werden muss
2. Um die Lebensdauer der Eismaschine zu verlängern, muss sie vor dem Einschalten mindestens 6 Stunden aufrecht stehen.
3. Der Host dieses Produkts sollte direkt über dem Eisvorratsbehälter platziert werden, und die linke, rechte und hintere Seite des Eisbereiter-Hosts sollte m dem Eisvorratsbehälter ausgerichtet sein
4. Achten Sie beim Aufstellen der Haupteinheit der Eismaschine auf Ihre persönliche Sicherheit. Die Haupteinheit sollte nicht mehr als 15 ° geneigt sein mindestens 30 cm von Hindernissen entfernt sein.
5. Bitte installieren Sie die Wassereinlass- und -auslassrohre des Eisbereiters gemäß dem Installationsdiagramm auf der Rückseite des Hosts
6. Die Umgebungstemperatur dieses Produkts sollte 38 °C nicht überschreiten und die Wassertemperatur am Einlass sollte 32 °C nicht überschreiten.
7. Wenn ein E04-Alarm auftritt, überprüfen Sie bitte rechtzeitig die Umgebungstemperatur und die Wassertemperatur und nehmen Sie entsprechende Anpassungen vor
8. Vor dem Gebrauch muss das Schutzband entfernt werden. Die spezifischen Schritte sind wie folgt

Schritt 1: Lösen Sie die Schraube

Schritt 2: Entfernen Sie das Band.

Schritt 3: Entfernen Sie die Perlba

Screws

Reinigungsanforderungen:

1. Aufgrund der erheblichen Unterschiede in der Wasserqualität in verschiedene Regionen wird empfohlen, den Einlass anzuschließen, um zu verhindern, dass sich Verunreinigungen ablagern und Rohrleitungen und Wasserpumpen verstopfen.
2. Das Hinzufügen eines Wasserreinigungsgeräts zur Wasserleitung kann dazu führen, dass sich Verunreinigungen ablagern und den Wasserweg blockieren, w

kein Problem mit der Produktqualität darstellt. Bitte reinigen Sie die Maschine regelmäßig

1. Es wird empfohlen, das Hauptwassersystem (Spüle, Wasserpumpe, Wasserleitung) alle 10-14 Tage zu reinigen
2. Geben Sie vor dem manuellen Reinigungsmodus das vorbereitete Reinigungsmittel (z. B. Zitronensäure-Entkalker) in den Wassertank. Reinigen Sie es etwa 40 Minuten lang.

Funktionsbeschreibung:

1. Funktion zur Einstellung der Eisdicke: Drücken Sie im Startzustand zweimal „Reservierung/Addition“, um in den Zustand des Eisdickengetriebes zu gelangen Zu diesem Zeitpunkt können Sie die Eisdicke entsprechend der tatsächlichen Eisdicke anpassen, indem Sie auf „Reservierung/Addition“ und „Beleuchtung/Reduzierung“ drücken. Es wird empfohlen, dass das Eisdickengetriebe nicht weniger als 0 beträgt.

2. Reinigungsfunktion: Drücken Sie den „Schalter“, um OFF anzuzeigen, und drücken Sie dann „Clean/Set“, um in den Reinigungsmodus zu wechseln. Die Reinigungszeit im Reinigungsmodus beträgt etwa 40 Minuten.

SAFETY PRECAUTION

Lesen Sie vor der Verwendung des Geräts die Bedienungsanleitungsorgfältig durch. Um das Risiko von Feuer, Stromschlag oder

Verletzungen bei der Verwendung des Geräts zu verringern, befolgen Sie die grundlegenden Vorsichtsmaßnahmen, darunter die folgenden:

GEFAHR:

♦ Lesen Sie alle Anweisungen, bevor Sie die Eismaschine verwenden.
◆ Stecken Sie das Gerät in eine geerdete dreipolige Steckdose, entfernen Sie den Erdungsstift nicht und verwenden Sie keinen Adapter und kein Verlängerungskabel.
Es wird empfohlen, einen separaten Stromkreis bereitzustellen, der nur Ihr Gerät versorgt. Verwenden Sie eine Steckdose, die nicht über einen Schausgeschaltet werden kann.
◆ Reinigen Sie Geräteteile niemals mit brennbaren Flüssigkeiten. Diese Dämpfe können eine Brand- oder Explosionsgefahr darstellen. Lagern oder verwenden Sie kein Benzin oder andere brennbare Dämpfe und Flüssigkei in der Nähe dieses oder eines anderen Geräts. Die Dämpfe können eine Brand- oder Explosionsgefahr darstellen.
◆ Stellen Sie vor der Durchführung von Reinigungs- und Wartungsarbeiten sicher, dass die Stromleitung des Geräts getrennt ist.
◆ Stecken Sie den Netzstecker nicht in die Steckdose oder ziehen Sie ihn r heraus, wenn Ihre Hände nass sind.
◆ Ziehen Sie den Stecker oder trennen Sie das Gerät von der Stromversorg

bevor Sie es reinigen oder warten. Andernfalls kann es zu einem Stroms oder zum Tod kommen.

Versuchen Sie nicht, Teile Ihres Geräts selbst zu reparieren oder auszutauschen, es sei denn, dies wird in diesem Material ausdrücklich empfohlen. Alle anderen Wartungsarbeiten sollten von einem qualifizierten Techniker durchgeführt werden.
◆ Um zu verhindern, dass ein Kind eingeklemmt wird, bewahren Sie das Ge außerhalb der Reichweite von Kindern und nicht in der Nähe der Eismas auf.
◆ Bevor Sie Ihre alte Eismaschine wegwerfen, nehmen Sie die Tür ab, lasse Sie die Regale jedoch an Ort und Stelle, damit Kinder nicht so leicht hineinklettern können.
◆ Erlauben Sie Kindern niemals, das Gerät zu bedienen, damit zu spielen och hineinzukriechen.

⚠ Warning:

◆ Diese Maschine sollte von Fachleuten oder geschultem Personal bedient werden.

Stellen Sie sicher, dass die Maschine zuverlässig mit der Erde verbunden ist, die Sicherheit zu gewährleisten

◆ Verwenden Sie die Leistung, die mit der auf dem Typenschild angegebene übereinstimmt, und achten Sie darauf, dass die Vorspannung weniger als 10 % der Nennspannung beträgt. Die Verkabelung muss von Fachleuten

durchgeführt werden.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
  ◆ Stellen Sie vor der Wartung der Maschine sicher, dass Sie die Stromzufuh unterbrochen haben.
  ◆ Um einen Stromschlag zu vermeiden, machen Sie Stecker, Motoren oder andere elektrische Teile nicht nass und spritzen Sie die Flüssigkeit nicht darauf.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

ENTZÜNDLICHES KÄLTEMITTEL

Beachten Sie zu Ihrer Sicherheit die folgenden Empfehlungen.

• Dieses Gerät enthält eine kleine Menge des umweltfreundlichen, aber entflammbaren Kältemittels R290/R600a. Es schädigt weder die Ozonschicht noch verstärkt es den Treibhauseffekt.

◆ Achten Sie beim Transport und bei der Montage darauf, dass die Verrohrung

des Kältemittelkreislaufs nicht beschädigt wird.

beim Handhaben, Bewegen und Verwenden des Kühl- oder Gefrierschranks, um entweder eine Beschädigung der Kühlmittelschläuche oder eine Erhöhung des Leckrisikos zu vermeiden.
◆ Vermeiden Sie die Verwendung oder Handhabung scharfer Gegenstände in der Nähe der Geräte.
◆ Austretendes Kältemittel kann sich entzünden und zu Augenschäden führen.
◆ Sollte es dennoch zu einer Beschädigung kommen, vermeiden Sie den Kontakt mit offenem Feuer oder Geräten, die Funken erzeugen. Trennen das Gerät vom Stromnetz.
◆ Lüften Sie den Raum, in dem das Gerät steht, mehrere Minuten lang gründlich.
Benachrichtigen Sie den Kundendienst für die erforderlichen Maßnahmen und Ratschläge.
◆ Die in diesem Gerät enthaltene Eismaschinenmenge ist oben in Grammaufgeführt und auch auf dem Typenschild des Geräts vermerkt.

R290/R600a

♦ WARNUNG: Achten Sie bei der Verwendung, Wartung und Entsorgung des Geräts auf das Symbol ähnlich dem auf der linken Seite, das sich auf der Rückseite

des Geräts (Rückwand oder Kompressor) befindet und gelb oder oran ist. Es ist ein Warnsymbol für Brandgefahr. In den Kältemittelleitungen und im Kompressor befinden sich brennbare Materialien. Halten Sie

sich bei Verwendung, Wartung und Entsorgung von Feuerquellen fern.

Notiz:

◆ Bitte halten Sie Wasser oder andere leitfähige Flüssigkeiten von der Maschine fern.
◆ Stecken Sie keine Schläger in die Maschine;
- Beim Bewegen der Maschine sollte darauf geachtet werden, dass der Wink weniger als 45 Grad beträgt.

Vermeiden Sie das Biegen von Wasserabfluss- oder Wasserzulaufrohren, sodas die Rohre beschädigt werden und Wasser aus den Rohren austritt.

Der Abstand zwischen den Luftauslässen und der Wand sollte über 30 d betragen. Sorgen Sie außerdem für eine gute Belüftung und stellen Sie sicher, dass die Maschine trocken und sauber ist.

BEWAHREN SIE DIESE ANLEITUNG AUF

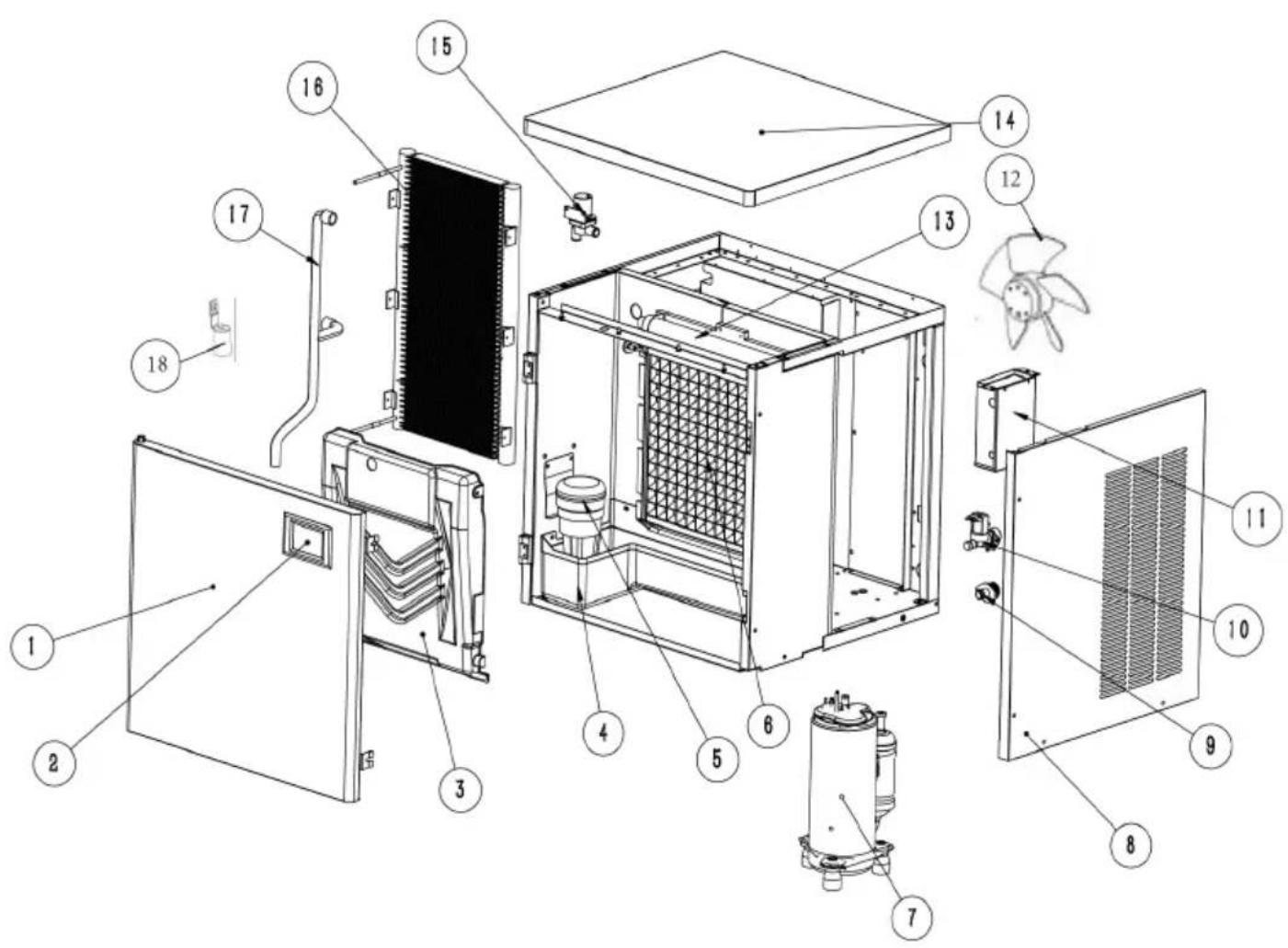

BASIC STRUCTURE

Split-Typ

NEIN.	Name	NEIN.	Name
1	Vorderseite	10	Wasserversorgungsventil
2	Bedienfeld	11	elektrisches Bedienfeld
3	Verdampferdeckel	12	Lüftermotor
4	Wasservorratstank	13	Sprührohr
5	Wasserpumpe	14	Oberes Bedienfeld
6	Verdampfer	15	Ablassventil
7	Kompressor	16	Kondensator
8	Rechtes Feld	17	Auslassrohr der Wasserpumpe
9	Ausfluss	18	Wasserstandssensor

NEIN.	Name
1	Waschbeckenstöpsel
2	Qualitätszertifikat
3	Anweisungen
4	Wasserzulaufrohr
5	PTFE-Band
6	Wasserabflussrohr

NEIN.	Name
1	Verstellbare Füße
2	Filteranschlussrohr
3	PTFE-Band
4	Abflussrohr des Eisbehälters
5	Wasserfilter
6	Eisschaufel

※ Diese Charge von Anhär muss Eiskübel kaufen

INSTALLATION

Öffnen Sie den Koffer und bringen Sie die Maschine an einen geeigneten Or Überprüfen Sie die Packliste und den Inhalt. Wenn diese abweichen, wenden sich bitte an Ihren Händler.

2. Betriebsumgebung

A. Umgebungstemperatur : SN, N , ST : 10 °C bis 38 °C

Umgebungsfeuchtigkeit: relative Luftfeuchtigkeit ≤90%

1. Nehmen Sie die Füße des Eisbehälters heraus und installieren Sie sie am Boden des Eisbehälters.

2. Zwei Personen tragen den Eismaschinenträger und stellen ihn auf den Eisbehälter, sodass er bündig mit dem Eisbehälter abschließt.

3. Halten Sie die Höhe des Hauptmot aufrecht, indem Sie die Füße der Eisbehältermaschine einstellen.

Der Eisbereiter muss gemäß den

Sicherheitsstandard für Kälteanlagen,

ASHRAE 15. Darüber hinaus ist das I

Der Hersteller darf nicht in Fluren ode

Gängen öffentlicher Gebäude installiert werden.

Bitte verwenden Sie den vom Herstelle mitgelieferten Eisbehälter. Ersetzen Sie

Der Abstand zwischen den Luftauslässen und der Wand sollte über 3,0 cm betragen. Sorgen Sie außerdem für eine gute Belüftung und stellen Sie sich dass die Maschine trocken und sauber ist. Der Eisbereiter muss weit entfernt Wärmequellen wie Backofen, Elektroherd usw. aufgestellt werden.

B. Die Wasserquelle entspricht den Hygienestandards, die Wassertemperatur und der Wasserdruck sind angemessen. Um die größtmögliche Effizienz zu erzielen, sollte die Wassertemperatur am Einlas 0,6 bis 32 °C und der Druck 0,1 bis 0,63 MPa betragen.

C. Es muss ein Abwasserkanal vorhanden sein. Während der Arbeiten wie ein Teil des Wassers abgelassen, daher ist der Abwasserkanal notwendig. Darüber hinaus muss der Abwasserkanal freigehalten werden.

a. Wählen Sie das richtige Netzteil entsprechend der Spannung und Leistung dem Typenschild aus.
b. Schließen Sie das Stromkabel und die Stromversorgung an und stellen Sie sicher, dass das gelbe und das grüne Kabel fest mit dem Erdungskabel verb sind.

Vorsicht:

a. Stellen Sie aus Sicherheitsgründen sicher, dass die in gutem Zustand ist.
b. Alle Außenkabel und andere Geräte müssen dem na Standard entsprechen.

c. Wenn die Spannungsschwankung zu groß ist (± 10 % über der Nennspan führt dies zu vielen Fehlern, z. B. kann die Maschine nicht gestartet werden, elektronische Steuerplatine ist beschädigt oder der Kompressor ist beschädigt. Daher müssen Sie einen geeigneten automatischen Spannungsregler verwenden

4. Schließen Sie die Wasserversorgungsleitung an

Nehmen Sie den Wasserschlauch aus der Zubehörtasche und schließen Sie den

Wasserschlauch wie oben gezeigt an den Eisbereiter an.

Überprüfen Sie nach Abschluss der Installation das Verbindungsteil auf Undichtigkeiten.

Sie sollten die Wasserleitungen gemäß dem Diagramm auf der Rückseite anschließen. Die Durchflussmenge des Kondenswassers kann je nach Kundenbedarf eingestellt werden. (Der Kondenswasserdurchfluss hängt von der Geschwindigkeit der Eisherstellung ab.)

5. Schließen Sie das Wasserabflussrohr an

Das Wasserablaufrohr befindet sich an der Rückseite der Maschine, das verlängerte Rohrende führt zur Kanalisation.

SERVICE INSTRUCTION

1. Betriebsablauf

Öffnen Sie zunächst den Wasserhahn, den Strom und das Wasserzufuhrventil, füllen Sie dann das Spülbecken mit Wasser und schließen Sie den Wasserha wenn das Spülbecken mit der entsprechenden Wassermenge gefüllt ist.

2. Eisherstellungsprozess

Nach einigen Minuten beginnt die Wasserpumpe zu arbeiten und das Wasser gepumpt und fließt gleichmäßig durch das Eismodell. Schließlich bildet sich im Modell Eis. Wenn die Eismaschine die angegebene Zeit lang in Betrieb ist, b das Eis zu fallen.

3. Ice-Drop-Verfahren

Die Wasserpumpe stoppt, das Wasserversorgungsventil wird geöffnet und Wass fließt in die Spüle. Das Heizventil wird eingeschaltet und das Kühlgas wird in Eismodell geleitet; die Eiswurzel wird geschmolzen und nach etwa 2 Minuten der Eisblock in den Eisschrank. Der fallende Eisblock trifft auf die Halteplatte induktiven Schalter, der auf der rechten Seite der Halteplatte befestigt ist). Bis ist ein Kreis vorbei und der neue Eisherstellungskreis wird gestartet.

4. Auto-Stopp

Wenn der Eisschrank mit Eisblöcken gefüllt ist, wird der weiter fallende Eisblo zwischen der Halteplatte und dem Verdampfer eingeklemmt; die Halteplatte wür sich kontinuierlich öffnen und könnte nicht in die ursprüngliche Position zurückkehren. Nach einigen Sekunden stoppt der Eisbereiter automatisch den Betrieb. Sobald der zwischen der Halteplatte und dem Verdampfer eingeklemmt Eisblock entfernt wird, kehrt die Halteplatte in ihre ursprüngliche Position zurück und der Eisbereiter beginnt erneut mit der Eisherstellung.

5. Laufprüfung

A. Wenn der Eisbereiter in Betrieb ist, kann eine plötzliche Unterbrechung der Wasserzufuhr dazu führen, dass das Spülbecken nicht mit ausreichend Wasser gefüllt wird. Der Eisbereiter wechselt in den Standby-Modus und stellt nicht w üblich Eis her. Nachdem die Wasserzufuhr wieder normal ist und die Maschin neu gestartet wird, kann sie normal arbeiten.

B. Der Lüftermotor des Kondensators wird temperaturgesteuert. Wenn die Oberflächentemperatur des Kondensators sinkt, stoppt der Lüftermotor, um Stor zu sparen. Wenn die Oberflächentemperatur steigt, läuft der Lüftermotor wieder sodass er während der Eisherstellung intermittierend arbeitet.
C. Wenn ein kommerzieller Eisbereiter bei niedriger Umgebungstemperatur arbeitet, erfolgt der Eisabwurfprozess später als üblich. Wenn dies dreimal hintereinander geschieht, stoppt die Maschine automatisch und das rote Licht i Schaltkasten blinkt abwechselnd mit den anderen vier Lichtern. Nach dem Neustart der Maschine wird der Normalzustand wiederhergestellt . Daher empfehlen wir dem Benutzer, die Maschine nicht bei niedriger Umgebungstemperatur zu verwenden.

7. Tasten auf der Anzeigetafel

Booten / Herunterfahren:

Drücken Sie 3 Sekunden, um die Maschine im Einschaltzustand auszuschalten. Drücken Sie die Ein-/Aus-Taste, um das Gerät im ausgeschalteten Zustand einzuschalten. Drücken Sie die Ein-/Aus-Taste, um die Einstellungen unter „Eisdickeneinstellung“ und „Füllwasseranpassungsstatus“ zu verlassen.

Modus Taste :

Sie das Eisbereitungsprogramm ein

Sauber / Set - Taste :

Sie, um den Status zu reinigen, während die Maschine ausgeschaltet ist

+/Reservierungstaste

Drücken Sie, um die Eisdicke unter Druckgleichgewicht anzupassen, Eis herzustellen, Eis zu entladen, Eis voll-Status

Klicken Sie, um 1 zu erhöhen, drücken Sie lange auf die Taste, um im Stat „Eisdickenanpassung“ kontinuierlich zu erhöhen

Klicken Sie auf den Einstellungsstatus für die Reservierungszeit unter dem Ausschaltstatus.

-/Licht-Taste :

Klicken Sie, um 1 zu verringern, drücken Sie lange auf die Taste, um im St „Eisdicke anpassen“ kontinuierlich zu verringern

Anleitung: Wenn sich die Maschine im Zustand „Wassermangelschutz“ befindet kann sie automatisch neu gestartet werden, nachdem das Spülbecken mit der entsprechenden Menge Wasser gefüllt wurde. Wenn andere Fehler dazu führer dass die Maschine stoppt, drücken Sie nach 45 Minuten die Starttaste oder schalten Sie die Maschine erneut ein. Die Maschine startet dann erneut.

Clean

A. Die Technologieparameter stehen auf dem Typenschild.
B. Der elektrische Schaltplan befindet sich auf der Innenseite der Platine.
