LB550TA - Máquina de hielo Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de hielo comercial
Modelos compatibles	LB360TA, LB400TA, LB440TA, LB550TA
Temperatura ambiente	10°C a 38°C (clase SN, N, ST)
Temperatura del agua de entrada	0.6°C a 32°C
Presión del agua de entrada	0.1 a 0.63 MPa
Refrigerante	R290/R600a (inflamable, respetuoso con el medio ambiente)
Alimentación eléctrica	Ver placa de características (enchufe de 3 clavijas con conexión a tierra)
Funciones principales	Fabricación de hielo, ajuste de espesor, limpieza automática, parada automática cuando el depósito está lleno
Ajuste del espesor del hielo	Presionar dos veces « reserva/agregar » al inicio, luego ajustar con + y -
Modo limpieza	Presionar « switch » para OFF, luego « clean/set »; duración aproximadamente 40 minutos
Mantenimiento recomendado	Limpieza del sistema de agua cada 10 a 14 días con un agente desincrustante (ácido cítrico)
Distancia mínima de las paredes	Al menos 30 cm para la ventilación
Inclinación máxima durante el transporte	Menos de 45°
Período de reposo antes del primer uso	6 horas en posición vertical
Seguridad	Conexión a tierra obligatoria, circuito dedicado, no usar alargador, refrigerante inflamable
Código de error E04	Verificar la temperatura ambiente y la temperatura del agua, ajustar si es necesario

Preguntas frecuentes - LB550TA Vevor

¿Cómo instalar la máquina de hielo Vevor LB550TA?

Coloque la máquina en posición vertical durante al menos 6 horas antes del primer uso. Instálela sobre el depósito de almacenamiento de hielo incluido, alineando los lados. Deje un espacio de al menos 30 cm alrededor de la máquina para la ventilación. Conecte las tuberías de entrada y drenaje de agua según el diagrama en la parte posterior del aparato. Enchufe a una toma de corriente con conexión a tierra dedicada.

¿Qué tipo de refrigerante usa la máquina?

La máquina usa el refrigerante R290/R600a, un gas respetuoso con el medio ambiente pero inflamable. Evite cualquier llama abierta o chispa cerca. En caso de fuga, ventile la habitación y contacte al servicio al cliente.

¿Cómo limpiar la máquina de hielo?

Apague la máquina y desenchúfela. Presione « switch » para mostrar OFF, luego « clean/set » para iniciar el modo de limpieza (duración ~40 min). Puede agregar un agente desincrustante a base de ácido cítrico en el depósito de agua. Después del ciclo, enjuague abundantemente. Se recomienda limpiar el sistema de agua cada 10 a 14 días.

¿Qué hacer en caso de alarma E04?

La alarma E04 indica un problema de temperatura. Verifique que la temperatura ambiente no supere los 38°C y que la temperatura del agua de entrada no supere los 32°C. Si es necesario, reduzca la temperatura ambiente o use agua más fría. La máquina se reiniciará automáticamente después de la corrección.

¿Cómo ajustar el espesor del hielo?

Al inicio, presione dos veces el botón « reserva/agregar » para ingresar al modo de ajuste. Use los botones « reserva/agregar » (+) y « iluminación/reducción » (-) para ajustar el espesor. Se recomienda no bajar de 0.

¿Cuál es la temperatura ambiente recomendada para el funcionamiento?

La máquina funciona de manera óptima en un rango de temperatura ambiente de 10°C a 38°C. Más allá, la eficiencia puede disminuir y pueden activarse alarmas.

¿Cómo iniciar la fabricación de hielo?

Asegúrese de que la llave de agua esté abierta y la máquina esté enchufada. Presione el botón de encendido/apagado (mantenga 3 s para encender). La máquina comenzará automáticamente el ciclo: llenado, congelación y caída de cubitos. El proceso es completamente automático.

¿Por qué la máquina se detiene automáticamente?

La máquina se detiene automáticamente cuando el depósito de almacenamiento está lleno. Los cubitos en exceso bloquean la placa de retención, lo que detiene la producción. Una vez retirados los cubitos, la máquina se reinicia. También puede detenerse por falta de agua o temperatura anormal.

¿Cómo conectar la manguera de entrada de agua?

Use la manguera de agua incluida. Conéctela a la válvula de suministro de agua en la parte trasera de la máquina. El otro extremo se conecta a una fuente de agua potable que cumpla con las normas sanitarias. Asegúrese de que las conexiones sean herméticas usando cinta de PTFE si es necesario.

¿Puedo usar la máquina sin depósito de almacenamiento?

No, la máquina debe instalarse directamente sobre el depósito de almacenamiento de hielo incluido (o comprado por separado). El depósito es necesario para recoger los cubitos y asegurar el correcto funcionamiento del sensor de nivel.

MANUAL DE USUARIO LB550TA Vevor

MÁQUINA DE HIELO

MODELO: LB360TA/LB400TA/LB440TA/LB550TA

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir

Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.

Este producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte de basura tachado indica que el producto requiere recogida selectiva de residuos en la Unión Europea. Aplica al producto y a todos los accesorios marcados símbolo. Los productos marcados como tales no pue desecharse con los residuos domésticos normales, sino deben llevarse a un punto de recogida para recic dispositivos eléctricos y electrónicos.

Requisitos de instalación:

1. La superficie de la máquina está cubierta con una película protectora que debe retirarse antes de su uso.
2. Para prolongar la vida útil de la máquina para fabricar hielo, debe colocarse en posición vertical durante al menos 6 horas antes de encenderla.
3. El host de este producto debe colocarse directamente sobre el depósito de almacenamiento de hielo, y los lados izquierdo, derecho y trasero del host de la máquina de hielo deben estar alineados con el depósito de almacenamiento de hielo.
4. Preste atención a la seguridad personal al colocar la unidad principal de la máquina para fabricar hielo, y la unidad principal no debe inclinarse más de 30 cm de distancia de obstáculos.
5. Instale las tuberías de entrada y salida de agua del host de la máquina de acuerdo con el diagrama de instalación en la parte posterior del host.
6. La temperatura ambiente de este producto no debe superar los 38 °C y la temperatura del agua de entrada no debe superar los 32 °C.
7. Si hay una alarma E04, verifique la temperatura ambiente y la temperatura del agua de manera oportuna y realice los ajustes correspondientes.

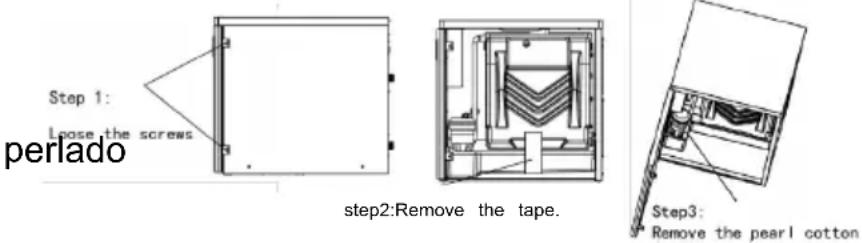

8. Antes de utilizarlo, es necesario retirar la cinta protectora. Los pasos específicos son los siguientes:

Paso 1: Afloje los tornillos.

Paso 2: Retire la cinta.

Paso 3: Retire el algodón perlado.

Requisitos de limpieza:

1. Debido a las diferencias significativas en la calidad del agua entre las diferentes regiones, se recomienda conectar la entrada para evitar que las impurezas se depositen y bloqueen las tuberías y las bombas de agua.
2. Si se añade un dispositivo purificador de agua a la tubería de agua, es posible que se acumulen impurezas y se bloquee el paso del agua, lo que no es un problema de calidad del producto. Limpie la máquina periódicamente.
3. Se recomienda limpiar el sistema de agua principal (fregadero, bomba de tubería de agua) cada 10 a 14 días.
4. Antes de utilizar el modo de limpieza manual, agregue el agente de limpieza preparado (como el descalcificador de ácido cítrico) al tanque de agua. Limpie durante aproximadamente 40 minutos.

Descripción de la función:

1. Función de ajuste del espesor del hielo: Pulse "reservar/agregar" dos veces en el estado de inicio para entrar en el estado de engranaje de espesor del hielo. En este momento, puede ajustar el espesor del hielo pulsando "reservar/agregar" y "iluminación/reducción". Se recomienda que el engranaje de espesor del hielo no sea inferior a 0.
2. Función de limpieza: Presione el "interruptor" para mostrar OFF, luego presione "clean/set" para ingresar al modo de limpieza. El tiempo de limpieza en el modo de limpieza es de aproximadamente 40 minutos.

Antes de utilizar el aparato, lea atentamente el manual. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar el aparato, siga las precauciones básicas, incluidas las siguientes:

! PELIGRO:

◆ Lea todas las instrucciones antes de utilizar la máquina para hacer hielo. ◆ Enchufe en un tomacorriente de tres clavijas con conexión a tierra, no retire la clavija de conexión a tierra, no utilice un adaptador y no utilice un cable de extensión. ◆ Se recomienda que se proporcione un circuito independiente que alimente únicamente a su aparato. Utilice un tomacorriente que no se pueda apagar con un interruptor. ◆ Nunca limpie las piezas del aparato con líquidos inflamables. Estos vapores pueden crear un riesgo de incendio o explosión. Y no almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier aparato. Los vapores pueden crear un riesgo de incendio o explosión. ◆ Antes de proceder con las operaciones de limpieza y mantenimiento, asegúrese de que la línea eléctrica de la unidad esté desconectada. ◆ No conecte ni desconecte el enchufe eléctrico con las manos mojadas. ◆ Desenchufe el aparato o desconecte la alimentación antes de limpiarlo o realizar tareas de mantenimiento. Si no lo hace, puede sufrir una descarga eléctrica o incluso la muerte. ◆ No intente reparar ni reemplazar ninguna pieza de su aparato a menos que

se recomiende específicamente en este material. Todos los demás trabajos de mantenimiento deben ser realizados por un técnico calificado.

Para evitar que un niño quede atrapado, manténgalo fuera del alcance de los niños y lejos de la máquina para fabricar hielo. ◆ Antes de desechar su vieja máquina para hacer hielo, quite la puerta pero deje los estantes en su lugar para que los niños no puedan entrar fácilmente. ◆ Nunca permita que los niños operen, jueguen con o se arrastren dentro del aparato.

Advertencia:

- Esta máquina debe ser operada por profesionales o personal capacitado; asegúrese de que la máquina esté conectada de forma fiable a tierra para mantenerla segura.

◆ Utilice la potencia indicada en la placa de características y que la polarización sea inferior al ±10 % de la tensión nominal. El cableado debe ser realizado por profesionales.

◆ Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar un peligro.

◆ Antes de realizar cualquier mantenimiento a la máquina, asegúrese de haber cortado la corriente.

◆ No moje ni rocíe líquido sobre los enchufes, motores u otras partes eléctricas para evitar descargas eléctricas.

Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, siempre que estén bajo supervisión o hayan recibido instrucciones sobre el uso seguro del aparato y comprendan los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.

REFRIGERANTE INFLAMABLE

Para su seguridad, observe las siguientes recomendaciones.

Este aparato contiene una pequeña cantidad de gas R290/R600a para fabricar hielo, que es respetuoso con el medio ambiente, pero inflamable. No daña la capa de ozono ni aumenta el efecto invernadero. ◆ Durante el transporte y la instalación, asegúrese de que los tubos del circuito refrigerante no sufran daños. ◆ Al manipular, mover y utilizar el refrigerador o el congelador, se debe evitar dañar las tuberías del refrigerante o aumentar el riesgo de fugas. ◆ Evite utilizar o manipular objetos punzantes cerca de los electrodomésticos. ◆ La fuga de refrigerante puede incendiarse y dañar los ojos. ◆ En caso de que se produzcan daños, evite la exposición al fuego y a cualquier dispositivo que genere chispas. Desconecte el aparato de la red eléctrica. ◆ Ventile bien la habitación en la que se encuentra el aparato durante varios

minutos.

◆ Notifique al servicio de atención al cliente para obtener las medidas y el asesoramiento necesarios. ◆ La cantidad de refrigerante contenida en este aparato se detalla arriba en gramos; también se indica en la placa de características del aparato.

R290/R600a

◆ ADVERTENCIA: Durante el uso, el mantenimiento y la eliminación del aparato, preste atención al símbolo similar al del lado izquierdo, que se encuentra en la

parte posterior del aparato (panel posterior o compresor) y es de color amarillo o naranja. Es un símbolo de advertencia de riesgo de incendio. Hay materiales inflamables en las tuberías de refrigerante y el compresor. Manténgase alejado de fuentes de fuego durante el uso, mantenimiento y la eliminación.

Nota:

◆ Mantenga el agua u otros líquidos conductores lejos de la máquina; ◆ No introduzca palos de golf en la máquina; ◆ Durante el movimiento de la máquina, ésta debe llevarse con cuidado en ángulo de menos de 45 grados.

Se prohíbe doblar las tuberías de descarga de agua o de suministro de agua de modo que se dañen y se produzcan fugas de agua por ellas.

La distancia entre las salidas de aire y la pared debe ser superior a 3

Además, mantenga una buena ventilación y asegúrese de que la máquina esté seca y limpia.

GUARDE ESTAS INSTRUCCIONES

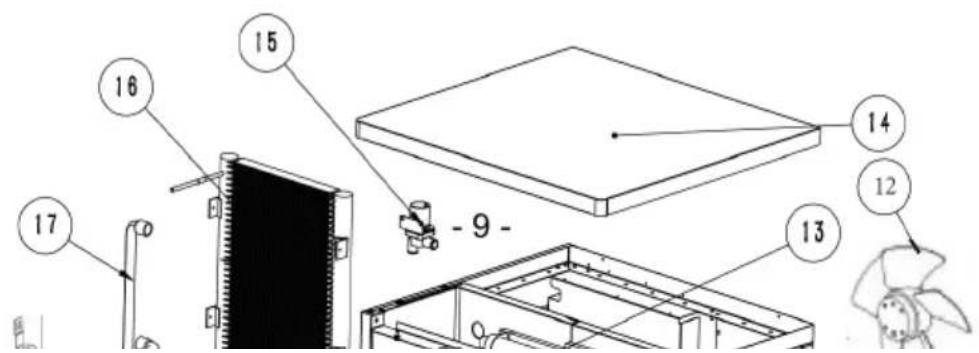

ESTRUCTURA BÁSICA

Tipo dividido

No.	Nombre	No.	Nombre
1	Panel frontal	10	válvula de suministro de agua
2	Panel de control	11	panel de control eléctrico
3	Tapa del evaporador	12	Motor del ventilador
4	Tanque de almacenamiento de agua	13	tubo de rociado
5	Bomba de agua	14	Panel superior
6	Evaporador	15	válvula de drenaje
7	Compresor	16	condensador
8	Panel derecho	17	Tubo de salida de la bo de agua
9	desagüe	18	Sensor de nivel de agu

No.	Nombre
1	Tapón de lavabo
2	Certificado de calidad
3	Instrucciones
4	Tubo de entrada d agua
5	Cinta de PTFE
6	Tubo de drenaje d agua

※ Este lote de accesorios necesita comprar baldes de

No.	Nombre
1	Pies ajustables
2	Tubo de conexión o filtro
3	Cinta de PTFE
4	Tubo de drenaje de cubo de almacenamiento de hielo
5	Filtro de agua
6	Pala de hielo

almacenamiento de hielo.

INSTALACIÓN

Abra la caja y traslade la máquina a un lugar adecuado. Compruebe la lista de embalaje y el contenido. Si son diferentes, consulte a su distribuidor.

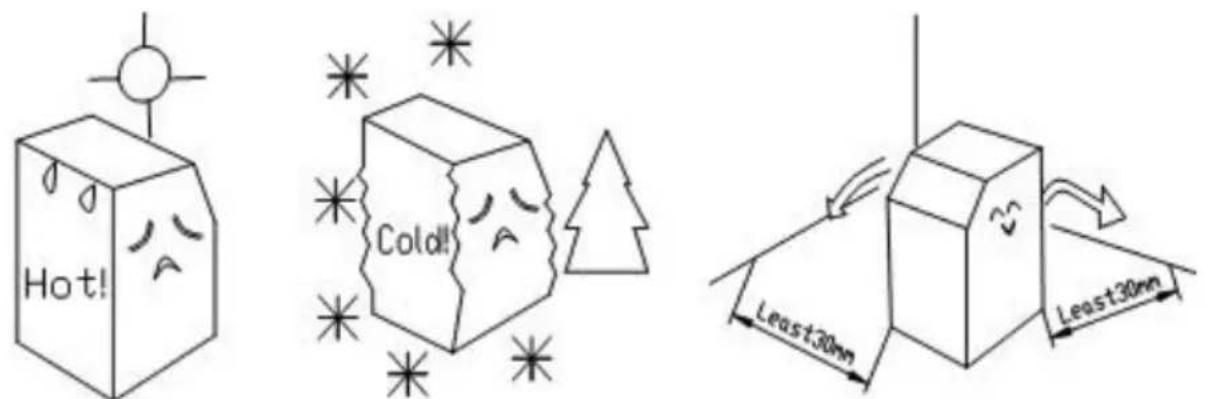

2. Entorno operativo

A. Temperatura ambiente : SN, N , ST : 10 °C \~ 38 °C

Humedad ambiental: humedad relativa ≤90%

1. Retire las patas del balde de almacenamiento de hielo e instálelas en la parte inferior del balde de almacenamiento de hielo.
2. Dos personas transportan la máquina de hielo y la colocan sobre el cubo de almacenamiento de hielo, hasta que quede al ras del cubo de almacenamiento de hielo.
3. Mantenga el nivel del motor principal ajustando las patas de la máquina para hacer cubos de hielo.

La máquina de hielo debe instalarse de acuerdo con las Normas de seguridad para sistemas de refrigeración, ASHRAE 15. Además, el fabricante de hielo no debe instalarse en pasillos ni corredores de edificios públicos.

Utilícelo con el depósito de hielo provisto por el fabricante. No lo reemplace por otro.

La distancia entre las salidas de aire y la pared debe ser superior a 30 cm. Además, mantenga una buena ventilación y asegúrese de que la máquina esté seca y limpia. La posición para colocar la máquina de hielo debe estar lejos de fuentes de calor, como un horno, una cocina eléctrica, etc.

B. La fuente de agua es adecuada para los estándares sanitarios, la temperatura y la presión del agua son adecuadas. Para obtener la mayor eficiencia, el valor de la temperatura del agua de entrada debe ser de 32 °C y la presión debe ser de 0,1 a 0,63 MPa.

C. Debe haber un alcantarillado. Durante el trabajo, parte del agua se descargará, por lo que el alcantarillado es necesario. Además, el alcantarillado debe mantenerse despejado.

a. Seleccione la fuente de alimentación adecuada de acuerdo con el voltaje y la potencia que figuran en la placa de identificación.

b. Conecte el cable de alimentación y la fuente de alimentación, asegurándose de

que los cables amarillo y verde estén conectados firmemente al cable de tierra.

Precaución:

a. Por seguridad, asegúrese de que la conexión a tierra esté en buenas condiciones.

b. Todos los cables exteriores y otros aparatos deben cumplir con la norma nacional.

c. Si el rango de fluctuación de voltaje es amplio (± 10 % por encima del nominal), se producirán muchas fallas, como que la máquina no pueda arrancar, que la placa de control electrónico esté dañada o que el compresor se dañe. Por lo tanto, debe utilizar un regulador de voltaje automático adecuado.

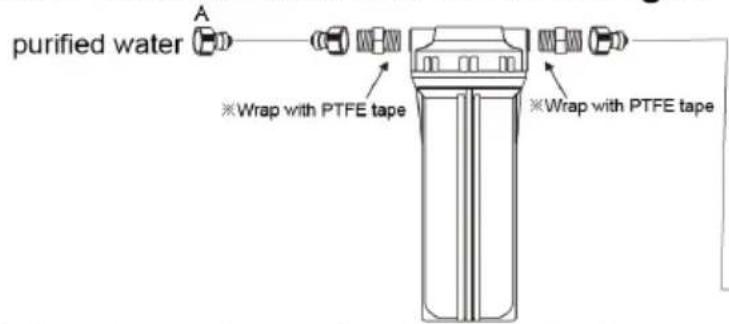

4. Conecte la tubería de suministro de agua

Retire la tubería de agua de la bolsa de accesorios y conecte la tubería de la fábrica de hielo como se muestra arriba.

Una vez finalizada la instalación, verifique la pieza de conexión para ver si hay fugas o no.

Debe conectar las tuberías de agua según el diagrama del panel trasero. El caudal de agua condensada se puede ajustar según las necesidades del cliente (El caudal de agua condensada se relaciona con la velocidad de fabricación de hielo).

5. Conecte la tubería de descarga de agua

El tubo de descarga de agua está situado en la parte trasera de la máquina, con el extremo del tubo extendido hasta el alcantarillado.

INSTRUCCIONES DE SERVICIO

1. Proceso de operación

Primero, abra el grifo de agua, la energía eléctrica y la válvula de suministro de agua, luego llene el fregadero con agua y cierre el grifo cuando el fregadero esté lleno con el agua adecuada.

2. Proceso de fabricación de hielo

Después de varios minutos, la bomba de agua comienza a funcionar y el agua se bombea y fluye a través del molde de hielo de manera uniforme. Por último, el hielo se forma en el molde. Cuando la máquina de hielo funciona durante un tiempo especificado, el hielo comienza a caer.

3. Proceso de gota de hielo

La bomba de agua deja de funcionar, la válvula de suministro de agua se cierra y el agua entra en el fregadero. La válvula de calefacción se enciende y el gas refrigerante se introduce en el molde de hielo; la raíz de hielo se derrite y después de unos 2 minutos, el bloque de hielo cae en el depósito de hielo. El bloque de hielo que cae golpea la placa de retención (el interruptor inductivo está fijado en el lado derecho de la placa de retención). Hasta ahora, se ha completado un ciclo y se iniciará el nuevo ciclo de fabricación de hielo.

4. Parada automática

Cuando el depósito de hielo se llena de bloques de hielo, el bloque de hielo que sigue cayendo quedará bloqueado entre la placa de retención y el evaporador. La placa de retención se abrirá continuamente y no podrá volver a su posición original. Después de varios segundos, la máquina de hielo dejará de funcionar automáticamente. Una vez que se retire el bloque de hielo bloqueado entre la placa de retención y el evaporador, la placa de retención volverá a su posición original y la máquina de hielo se reiniciará para producir hielo.

5. Comprobación de funcionamiento

A. Cuando la máquina de hielo está en funcionamiento, una interrupción

repentina del suministro de agua puede provocar que el fregadero no se llene con el agua adecuada. La máquina de hielo pasará al modo de espera y no fabricará hielo como de costumbre. Una vez que el suministro de agua se normalice

y se reinicie la máquina, podrá funcionar con normalidad.

B. El motor del ventilador del condensador está controlado por la temperatura. Cuando la temperatura de la superficie del condensador es más baja, el motor del ventilador se detendrá, para ahorrar energía; cuando la temperatura de la superficie aumenta, el motor del ventilador funcionará nuevamente. Por lo tanto, el motor del ventilador funciona de manera intermitente durante el proceso de fabricación de hielo.

C. Cuando una máquina de hielo comercial funciona a una temperatura ambiente más baja, el proceso de caída del hielo se demorará más de lo habitual. Si esto ocurre tres veces seguidas, la máquina se detendrá automáticamente y la luz en la caja eléctrica parpadeará alternativamente con las otras cuatro luces. Después de reiniciar la máquina, todo volverá a la normalidad. Por lo tanto, sugerimos al usuario no utilizar la máquina a una temperatura ambiente baja.

7. Botones en el panel de visualización

Arranque/apagado:

Presione 3 segundos para apagar la máquina en estado encendido.

Presione el botón de encendido/apagado para encender la máquina en el estado apagado. Presione el botón de encendido/apagado para salir de la configuración del espesor del hielo y del estado de ajuste del llenado de agua.

Modo botón:

Cambie el programa de fabricación de hielo

Limpio / Botón Establecer :

Presione para limpiar el estado cuando la máquina esté apagada

Botón +/reserva :

Presione para ajustar el espesor del hielo bajo equilibrio de presión, hacer h descargar hielo, estado de hielo lleno

Haga clic para aumentar 1, mantenga presionado el botón para aumentar continuamente bajo el estado de ajuste del espesor del hielo

Haga clic para pasar al estado de configuración de la hora de reserva en el desactivado

-Botón de luz :

Haga clic para disminuir 1, mantenga presionado el botón para disminuir continuamente bajo el estado de ajuste del espesor del hielo

Instrucciones: cuando la máquina se encuentra en la condición de “protección por falta de agua”, puede reiniciarse automáticamente después de que el fregadero se llene con el agua adecuada. Si otras fallas hacen que la máquina se detenga, presione el botón de inicio o vuelva a suministrar energía después de cuarenta y cinco minutos y la máquina comenzará nuevamente.

A, Los parámetros tecnológicos están en la placa de identificación.

B·El diagrama esquemático eléctrico está en el lado interior de la placa.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
