BEDIENUNGSANLEITUNG GSH3400-20K SCHEPPACH

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

GB

1. Einleitung 6
2. Gerätebeschreibung 6
3. Lieferumfang 6
4. Bestimmungsgemäße Verwendung 7
5. Wichtige Hinweise 7 - 10
6. Technische Daten 10
7. Vor Inbetriebnahme 10
8. Aufbau und Bedienung 10 - 12
9. Reinigung, Wartung and Lagerung 12
10. Electrical connection 12 - 13
11. Entsorgung und Wiederverwertung 13
12. Störungsabhilfe 13

Konformitätserklärung 43

Garantieurkunde 44

Erklärung der Symbole auf dem Gerät

DE

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

DE

Warnung / Gefahr!

DE

Gefahr - Beim Betrieb der Maschine, können Objekte herausgeschleudert werden.

DE

Tragen Sie einen Helm, Gehörschutz und eine Schutzbrille!

DE

Achtung! Verletzungsgefahr durch rotierende Messerwalze!

DE

Nehmen Sie keine Reinigungs-, Reparatur- und Wartungsarbeiten bei laufender Maschine vor. Ziehen Sie den Netzstecker.

DE

Hände und Füße außerhalb der Öffnungen halten, wenn die Maschine läuft..

DE

Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!

DE

Halten Sie Personen und Tiere, die nicht mit der Maschine Arbeiten fern.

DE

Vor allen Einstell- oder Reinigungsarbeiten oder wenn das Netzkabel verwickelt oder schadhaft ist, das Gerät ausschalten und von der Stromversorgung trennen.

1. Einleitung

HERSTELLER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for derte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1 + 2)

1. Fülltrichter
2. Handschraube
3. Auffangbehälter
4. Stützfuß
5. Rad
6. Sperrgriff für Auffangbehälter
7. Ein- und Ausschalter
8. Stecker (Steckanschluss für Verlängerungskabel)
9. Häckselkörper
10. Überlastschutz (Reset)
11. Schieber
12. Radachse

3. Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Maschine
• 2x Räder
• 2x Radabdeckungen
• Sammelbehälter
• Radachse
  • 2x Radachsen-Mantel
  • 2x Unterlegscheiben
• 2x Muttern
• Ringschlüssel
  • Innensechskantschlüssel (6 mm)

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheits technischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte entstehen.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
• Der Gartenhäcksler ist ausschließlich zum Zerkleinern von Zweigen, Ästen, Sträuchern, Gartenabfällen, Papier und Karton gebaut.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.
• Erde, Glas, Steine, Metallteile und Wurzeln mit anhaftendem Erdreich dürfen nicht in den Gartenhäcksler geworfen werden.
• Die Sicherheits-, Arbeits-, und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.
  • Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten noch einzelne Restrisiken auftreten.

• Verletzungen durch zurückschlagende Äste beim Zuführen. Lange, starke Äste kräftig festhalten. Persönliche Schutzausrüstungen wie Arbeitshandschuhe und Schutzbrillen tragen.
• Gefährdung der Gesundheit durch Lärm. Persönliche Schutzausrüstung (Gehörschutz) tragen.
• Gefährdung der Gesundheit durch Strom. Bei Verwendung nicht ordungsgemäßer Elektro-Anschlussleitungen. Bedienungsanweisung "Elektrischer Anschluss" beachten.
• Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

- Restrisiken können minimiert werden, wenn die "Sicherheitshinweise", "Bestimmungs gemäße Verwendung" sowie die Bedienungsanweisung insgesamt beachtet werden.

5.Wichtige Hinweise

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff „Gerät“ werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.
• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfesten Sicherheitsschuhen, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

5.6 Sicherheitshinweise für Häcksler

• Schutzhandschuhe, Schutzbrille und Ohrenschutz tragen. Keine lose sitzende Kleidung tragen.
• Stets sicher und im Gleichgewicht stehen. Strecken Sie sich nicht zur Maschine hin.
• Beim Betrieb muss die Maschine gerade auf einer stabilen Fläche stehen.
• Vergewissern Sie sich, dass alle Schrauben und Muttern vor dem Gebrauch fest angezogen wurden.

• Die Maschine nur unter trockenen Bedingungen und nie bei regnerischem Wetter im Freien benutzen.
- Die Maschine nie mit beschädigten Schutzvorrichtungen oder ohne diese benutzen.
- Hände, sonstige Körperteile und Kleidung weit entfernt vom Fülltrichter und dem Entladeschacht halten.
- Nie mit dem Gesicht und dem übrigen Körper in die Nähe des Fülltrichters gelangen.
- Die Maschine nicht unbeaufsichtigt lassen, den Motor ausstellen und den Stromstecker abnehmen.
- Es dürfen keine harten Gegenstände wie Steine, Flaschen, Dosen oder Metallstücke in den Einlassschacht eingebracht werden. Dadurch kann die Maschine beschädigt werden.
- Blockiert die Maschine, dann den Motor ausstellen und den Stromstecker abnehmen. Alle Gegenstände herausnehmen, und die Maschine auf Schäden prüfen.
- Brennt die Sicherung durch oder wird der Überlastschutz ausgelöst, ist dies ein Zeichen für die Überlastung der Maschine und/oder dass zu viele Geräte an demselben Verlängerungskabel angeschlossen sind. Ursache suchen und beheben. Keine stärkere Sicherung einbauen.
- Nicht am Verlängerungskabel ziehen. Das Kabel nicht straff ziehen. Dadurch können die Stecker oder die Kabelisolierung beschädigt werden. Eine derartige Schädigung ist nicht sichtbar, kann aber gefährlich werden.
- Das Verlängerungskabel stets von der Maschine entfernt halten. Den Stecker aus der Steckdose nehmen, und das Kabel regelmäßig auf Schadens- und Alterungsanzeichen prüfen. Die Maschine nicht mit einem beschädigten Verlängerungskabel benutzen.
- Ist das Kabel beschädigt, muss es in einem Fachbetrieb ersetzt werden, um Unglücksfälle zu vermeiden.
- Nie die Maschine durch Ziehen am Kabel bewegen. Die Maschine darf bei laufendem Motor nicht bewegt werden.
- Vor der ersten Benutzung muss der Häcksler vorschriftsmäßig zusammengebaut werden.

⚠WARNHINWEIS! Dieses Gerät muss geerdet werden!

⚠WARNHINWEIS! Verwenden Sie nur dreiadrige Verlängerungskabel, wenn das Erdungskabel angeschlossen ist.

• Verwenden Sie nur Verlängerungskabel, die für eine Benutzung im Freien zugelassen sind. Vergewissern Sie sich vor Gebrauch des Gerätes, dass die Kabel in einwandfreiem Zustand sind.

• Schalten Sie den Häcksler immer aus, bevor Sie das Kabel bzw. Verlängerungskabel aus der Steckdose nehmen.

• Halten Sie Kinder und Tiere von dem Häcksler fern. Alle anderen Personen müssen sich in sicherem Abstand von dem Häcksler aufhalten, wenn dieser in Betrieb ist.

• Kinder und Personen, die diese Anweisungen nicht gelesen haben oder nicht mit dem Häcksler vertraut sind, dürfen dieses Gerät nicht benutzen,
• Der Benutzer des Gerätes ist gegenüber Dritten verantwortlich, während er mit dem Häcksler arbeitet.
• Der Häcksler darf nur für die bestimmungsgemäße Verwendung eingesetzt werden.

⚠WARNHINWEIS! Dieses Gerät hat rotierende Schneidemesser!

⚠WARNHINWEIS! Die Schneidemesser kommen nicht sofort zum vollständigen Stillstand, nachdem das Gerät ausgeschaltet worden ist.

• Schalten Sie den Häcksler aus, nehmen Sie den Stecker aus der Steckdose, und warten Sie bis zum vollständigen Stillstand des Schneidemessers, bevor Sie Wartungs- und Reinigungsarbeiten ausführen.
• Es ist verboten, elektrische oder mechanische Sicherheitsvorrichtungen zu entfernen oder zu verändern.
• Benutzen Sie den Häcksler nur bei Tageslicht oder gutem künstlichen Licht.
• Greifen Sie niemals mit Ihren Händen in den Fülltrichter oder in die Auswurföffnung.
• Sollten Sie ungewöhnliche Vibrationen des Häckslers feststellen, schalten Sie den Motor aus, und prüfen Sie umgehend die Ursache für diese Störung. Vibrationen sind generell ein Anzeichen für Störungen.
• Prüfen Sie das Schneidemesser auf festen Sitz, bevor Sie den Häcksler benutzen. Das Gerät darf nur mit ordnungsgemäß eingesetztem Schneidemesser betrieben werden.
• Vor Gebrauch muss der Häcksler sorgfältig untersucht werden. Arbeiten Sie nur mit Geräten, die sich in einem ordnungsgemäßen Zustand befinden, Wenn Sie irgendeinen Schaden oder Fehler an dem Gerät entdecken, der eine Gefahr für den Benutzer darstellen kann, darf das Gerät erst nach Reparatur des Schadens wieder zum Einsatz kommen.
• Aus Sicherheitsgründen müssen abgenutzte oder beschädigte Teile umgehend ersetzt werden. Verwenden Sie nur Original-Ersatzteile. Der Einsatz von Nicht-Originalteilen kann zu Fehlfunktionen und Verletzungen führen.
• Verwenden Sie den Häcksler nur an Orten, an denen er vor Wasser geschützt ist. Das Gerät darf Regen nicht ausgesetzt werden.
• Bewahren Sie den Häcksler an einem trockenen und sicheren Ort und außerhalb der Reichweite von Kindern auf.
• Die Benutzung dieses Gerätes durch jüngere oder behinderte und gebrechliche Personen darf nur unter Aufsicht erfolgen.
• Kinder müssen in der Nähe des Gerätes unter Aufsicht sein, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

5.7 Vorbereitung:

• Erlauben Sie Kindern nicht, mit diesem Gerät zu arbeiten.
• Benutzen Sie das Gerät nicht in der Gegenwart von Zuschauern.
• Tragen Sie während des Betriebes immer einen Ohrenschutz und eine Schutzbrille.
• Vermeiden Sie Kleidung mit lockerem Sitz oder hängenden Riemen und Bändern.
• Benutzen Sie die Maschine nur mit viel Freiraum (z.B. nicht nahe einer Wand oder sonstigen festen Gegenständen) und auf festem, ebenem Untergrund.
• Betreiben Sie die Maschine nicht auf gepflastertem Untergrund oder Schotter, wo herausgeschleuderte Teile Verletzungen verursachen könnten.
• Vor dem Einschalten der Maschine alle Schrauben, Muttern, Bolzen oder sonstige Fixiermittel auf sicheren Sitz prüfen, ebenso wie das Vorhandensein der Schutz- und Abschirmvorrichtungen. Beschädigte und unleserliche Aufkleber ersetzen.

6. Technische Daten

AbmessungenL x W x H mm	540x455x920mm
NennspannungWechselstrom AC	230V
Nennfrequenz 50Hz
Nennleistung 2500W (S6, 40%)
Drehzahl 4050min	-1
Max.Materialdurchmesser	40mm
Sammelbehälter	50l
InternationaleSchutzklasse	IP44
Gewicht 14kg

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen:

Schalldruck L_pA = 95,7 dB(A)

Schallleistung garantiert L_WA = 111 dB(A)

Messunsicherheit K_FA = 3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

7. Vor Inbetriebnahme

⚠WARNHINWEIS! Eventuell benötigen Sie Hilfe bei der Verpackungsentnahme und dem Zusammenbau der Maschine.

Nachdem Sie den Häcksler ausgepackt und auf Beschädigung oder Fehler kontrolliert haben, machen Sie bitte weiter Folgendes.

7.1 Montage des Häckslers (Abb. 4)

• Den Häcksler umdrehen.
• Die beiden Beine nach oben klappen, und die mitgelieferte Radachse durch die vorgesehenen Öffnungen führen.
  • Die Radführungshülsen aufstecken
• Räder beidseitig montieren und mit Unterlegscheibe/Mutter sichern
• Radkappen anbringen

⚠WARNHINWEIS! Vorsicht beim Neigen des Geräts auf den Rädern, da seine Gewichtsverteilung beim Neigen und fahrenden Transport unausgeglichen ist.

7.2 Auffangbehälter (Abb.3)

Den Auffangbehälter in das Untergestell schieben, nachdem der Sicherungsgriff (6) nach oben gestellt wurde.

8. Aufbau und Bedienung

• Vor dem Einschalten der Maschine in die Befüllkammer sehen, um sich zu vergewissern, dass diese leer ist.
• Sich nicht mit dem Gesicht und dem Körper der Einfüllöffnung nähern.
• Weder Hände und sonstige Körperteile noch Kleidung in den Fülltrichter oder den Auswurfschacht einführen und sich bewegenden Teilen nähern.
• Stets sicher mit beiden Füßen auf dem Boden stehen. Nicht überbeugen. Beim Einführen des Materials nie höher stehen als die Fläche, auf der die Maschine steht.
• Beim Arbeiten mit der Maschine sich stets weit vom Auswurfbereich entfernt aufhalten.
• Bei der Einführung des Materials sehr sorgfältig darauf achten, dass es keine Metallstücke, Steine, Flaschen, Dosen oder sonstige Fremdobjekte enthält.
• Berührt der Schneidmechanismus ein Fremdobjekt oder falls die Maschine beginnt, ungewöhnliche Geräusche oder Vibrationen zu verursachen, schalten Sie den Strom aus, und lassen Sie die Maschine auslaufen (Stromeinheit muss vom Netz getrennt sein), und gehen Sie dann folgendermaßen vor:
• Den Schaden überprüfen.
• Auf lose Teile prüfen und diese anziehen.
• Jedes beschädigte Bauteil ersetzen oder mit Ersatzteilen gleichwertiger Spezifikation reparieren.
• Lassen Sie das verarbeitete Material sich nicht im Auswurfbereich anhäufen; dies kann einen korrekten Auswurf behindern oder einen Rückschlageffekt des Materials durch die Einfüllöffnung verursachen.
• Beginnt die Maschinen zu verstopfen, dann schalten Sie den Strom aus (Stromeinheit muss vom Netz getrennt sein), bevor Sie die Verstopfung beheben. Die Stromeinheit frei von Abfall und sonstigen Ablagerungen halten, um ihre Schädigung oder mögliche Entzündung zu vermeiden.

Denken Sie daran, dass bei Bedienung des Einschalt-mechanismus von motorbetriebenen Maschinen die Schneidwerkzeuge sich noch weiter bewegen.

• Alle Schutz- und Abweisvorrichtungen in gutem Betriebszustand halten.
• Nicht an den Einstellungen des Stromquellenreglers herumbasteln; der Regler steuert die sichere Höchstbetriebsgeschwindigkeit und schützt die Stromquelle und alle beweglichen Teile vor durch zu hohe Geschwindigkeiten verursachte Schädigungen. Bei einem Problem einen Fachbetrieb aufsuchen.
• Schalten Sie immer die Stromquelle aus (Stromeinheit muss vom Netz getrennt sein), wenn Sie den Arbeitsbereich verlassen.
• Diese Maschine nicht bei eingeschalteter Stromquelle (an-) kippen.

8.1 Ein-/Ausschalter (Abb. 5)

- Mit einem Druck auf den Ein-/Aus-Schalter (7) kann die Maschine gestartet bzw. gestoppt werden.

HINWEIS: Das Gerät ist mit einem Sicherheitsschalter ausgestattet, so dass es gegen unbeabsichtigten Neustart nach einem Stromausfall geschützt ist.

8.2 Schutz gegen Überlastung

Überlast (z.B. durch Blockierung der Schneidmesser) führt nach einigen Sekunden zum Stillstand der Maschine. Um eine Schädigung des Motors zu verhindern, schaltet der Überlastschalter (10) den Netzanschluss automatisch aus. Mindestens 1 Minute bis zum Neustart zuerst durch Drücken des Reset-Schalters und dann des Ein-/Aus-Schalters warten.

Falls das Schneidmesser blockiert ist, den Drehrichtungsschalter auf die rechte Position drehen, bevor der Häcksler wieder eingeschaltet wird.

Sollte der Motor nicht wieder anspringen, Folgendes unternehmen:

• Den Stecker aus der Steckdose ziehen.
  • Die Handschraube (2) lösen, und das Oberteil nach oben öffnen.
• Sorgfältig die Schneid- und Auslasselemente reinigen, und Objekte entfernen, die die Schneiden behindern könnten.
• Das Oberteil wieder anbringen und die Handschraube fest anziehen.

Den Reset-Knopf drücken, bevor der Ein-/Aus-Schalter gedrückt wird.

⚠WARNHINWEIS! Immer Schutzhandschuhe tragen, wenn die oben genannten Schritte durchgeführt werden!

8.3 Schutzriegel

Der Häcksler ist an der Sperre zwischen dem Ober- und Unterteil mit einem Schutzschalter ausgestattet. Liegt das Oberteil nicht perfekt auf und besteht ein Abstand zum Unterteil, ist der

SCHUTZSCHALTER aktiviert, und der Motor arbeitet nicht.

Wenn dies geschieht:

• Den Stecker aus der Steckdose nehmen.
• Das Oberteil wie in diesem Kapitel beschrieben abnehmen.
• Sorgfältig die Schneid- und Auslasselemente reinigen und Objekte entfernen, die die Schneiden behindern könnten.
  • Die Teile wieder zusammenbauen, und die Handschraube fest anziehen.

⚠️WARNHINWEIS! Nie die Handschraube lösen, ohne vorher den Ein-/Aus-Schalter ausgeschaltet und den Stecker aus der Steckdose genommen zu haben.

8.4 Abbau

Unter gewissen Umständen, z.B. bei der Einlagerung nach Gebrauch, kann die Maschine auseinandergebaut werden, indem die Montageschritte in umgekehrter Abfolge der vorher beschriebenen Reihenfolge ausgeführt werden.

8.5 Bedienungsanweisungen

• Das zu häckselnde Material in die Einfüllöffnung geben, es wird dann automatisch durch das gegen den Uhrzeigersinn drehende Schneidmesser in das Gerät eingezogen.
• Nicht zu viel Material auf einmal in die Einfüllöffnung geben, damit das Gerät nicht blockiert.
• Beim Eingeben schon leicht feucht gewordenen und verrotteten Gartenabfall mit Zweigwerk abwechseln, auf diese Weise wird auch das Blockieren des Schneidmessers vermieden.
• Weiche Küchenabfälle kompostieren, nicht in den Häcksler geben!
• Zweige mit Blattwerk müssen komplett durch den Häcksler gelaufen sein, bevor neues Material eingegeben werden kann. Bitte achten Sie darauf, dass das gehäckselte Material frei in den Auffangsack fallen kann, ohne den Ausgang zu blockieren.
• Die Lüftungsschlitze dürfen durch das gehäckselte Material nicht blockiert (verdeckt/verstopft/verschmutzt) werden.
• Längeres Häckseln von dickem Holz oder starken Ästen kann die Maschine zum Halt durch Verstopfung bzw. Verklemmen bringen.

• Weiches Material wie Blätter oder kleine Zweige können leicht die Zuführung verstopfen. Benutzen Sie einen Stock oder Stab, um dieses Material einzudrücken.

• Abfallmaterial vorher immer auf z.B. Nägel und Steine prüfen, weil solche Gegenstände den Häcksler schwer beschädigen können.

• Vorsicht bei Vibrationen, diese sind ein typisches Zeichen für verschlissene oder beschädigte Schneidmesser.
  • Die Schneidmesser bei Bedarf immer auswechseln.

9. Reinigung, Wartung and Lagerung

9.1 REINIGUNG UND WARTUNG

Vergewissern Sie sich vor Beginn der Reinigungs- und Wartungsverfahren, dass der Gartenhäcksler ausgeschaltet und die Verbindung zum Stromnetz unterbrochen ist. Tragen Sie immer Schutzhandschuhe, wenn Sie die Schneidmesser reinigen.

• Um die beste Leistung des Gartenhäckslers zu garantieren, muss er sauber gehalten werden.
• Reinigen Sie den Gartenhäcksler sofort nach dem Gebrauch.
• Ermöglichen Sie kein Antrocknen und Aushärten des Materials auf den Flächen des Gartenhäckslers. Dies beeinflusst direkt die Häckselleistung.
• Vergewissern Sie sich, dass der Einlass- und der Entladeschacht sauber und frei von Abfallmaterial ist.
• Vergewissern Sie sich, dass alle Muttern, Bolzen und Schrauben fest und sicher angezogen sind.
• Lassen Sie stets alle beschädigten oder verschlissenen Teile von qualifiziertem Personal reparieren oder ersetzen.
• Keine Reinigungs- oder Lösungsmittel verwenden, da diese irreparable Schäden an Ihrer Maschine verursachen könnten. Chemikalien können die Kunststoffteile zerstören.
• Nach jedem 4. oder 5. Gebrauch die Trommel ölen.

9.2 Wartung und Lagerung

• Wird die Maschine zwecks Wartung, Inspektion, Lagerung oder Auswechslung eines Zubehörteils ausgeschaltet, dann schalten Sie auch die Stromquelle aus (Stromeinheit muss vom Netz getrennt sein), und vergewissern Sie sich, dass alle beweglichen Teile still stehen und eventuelle Schlüssel abgezogen wurden. Lassen Sie die Maschine vor jeder Inspektion, Einstellung usw. erst abkühlen.
• Lagern Sie die Maschine dort, wo Kraftstoffdämpfe keine offenen Flammen oder Funken erreichen können. Verbrauchen Sie vor längeren Lagerzeiten den gesamten Kraftstoff. Lassen Sie die Maschine vor der Einlagerung abkühlen.
• Bei der Wartung der Schneidwerkzeuge darauf achten, dass auch wenn die Stromquelle sich aufgrund der Schutzsperrvorrichtung nicht einschalten kann, die Schneidwerkzeuge immer noch durch einen Handstartmechanismus eingeschaltet werden können.

9.3 LAGERUNG

Um den Häcksler vor Korrosion bei einer Lagerung während längerer Lagerzeiten zu schützen, behandeln Sie das Schneidmesser mit umweltfreundlichem Öl.

10. Elektrischer Anschluss

Der installierte Elektro-Motor ist betriebsfertig angeschlossen. Der Anschluß entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der Elektro-Bremsmotor bewirkt, dass nach dem Ausschalten die Messerscheibe schnell zum Stillstand kommt.

Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräften ausgeführt werden!!!

Wichtige Hinweise

Schadhafte Elektro-Anschlußleitungen

An elektrischen Anschlußleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlußleitungen durch Fenster- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlußleitung.
• Schnittstellen durch Überfahren der Anschlußleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlußleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten sie darauf, dass beim Überprüfen die Anschlußleitung nicht am Stromnetz hängt.

Elektrische Anschlußleitungen mit Schuko-Stecker und Schuko-Kupplung müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden sie nur Anschlußleitungen mit Kennzeichnung von mind. H 07 RN oder eine Gummischlauchleitung.

Ein Aufdruck der Typenbezeichnung auf der Anschlußleitung ist Vorschrift.

Wechselmotor

• Die Netzspannung muß 230 Volt – 50 Hz betragen.
- Verlängerungsleitungen müssen bis 25m Länge einen Querschnitt von 1,5mm ^2 , über 25m Länge mindestens 2,5mm ^2 aufweisen.
- Der Netzanschluß wird mit 10 A träge abgesichert. Nach den Sicherheitsvorschriften ist der Motor mit einem Schalter mit intergiertem Schutzschalter ausgerüstet, der bei Überlastung den Strom abschaltet.

Überlastung kann eintreten:

• Bei längerem Blockieren der Messerscheibe
• Bei schnell hintereinanderfolgenden Ein- und Ausschaltintervallen. Bei blockierter Messerscheibe, die Ursache der Überlastung beseitigen. Netzstecker ziehen!

Nach kurzer Abkühlzeit den Motor wieder einschalten.

11. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

12. Störungsabhilfe

PROBLEM URSACHE ABHILFE
Der Motor läuft nicht	Sicherheitsverriegelung Die Handschraube gut festziehen.
	Stromausfall	Prüfen Sie das Stromversorgungskabel, den Stecker und die Sicherung im Haus.
Das Material wird nicht eingezogen	Das Material staut sich im Fülltrichter.	Den Häcksler ausschalten.Ziehen Sie das Material aus dem Fülltrichter. Den Häcksler wieder einschalten, und jetzt dicke Äste so einführen, dass das Messer nicht sofort in die vorherigen Einschnitte erneut eingreift.
	Das Häckselmaterial ist zu weich. Holz einführen oder getrocknete Zweige häckseln.
	Das Schneidmesser ist blockiert.	Die Handschraube losdrehen, den Häcksler öffnen, und das Material entfernen, das die Blockierung verursacht.

Table of contents:

Page:

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

12. Usuwanie usterek

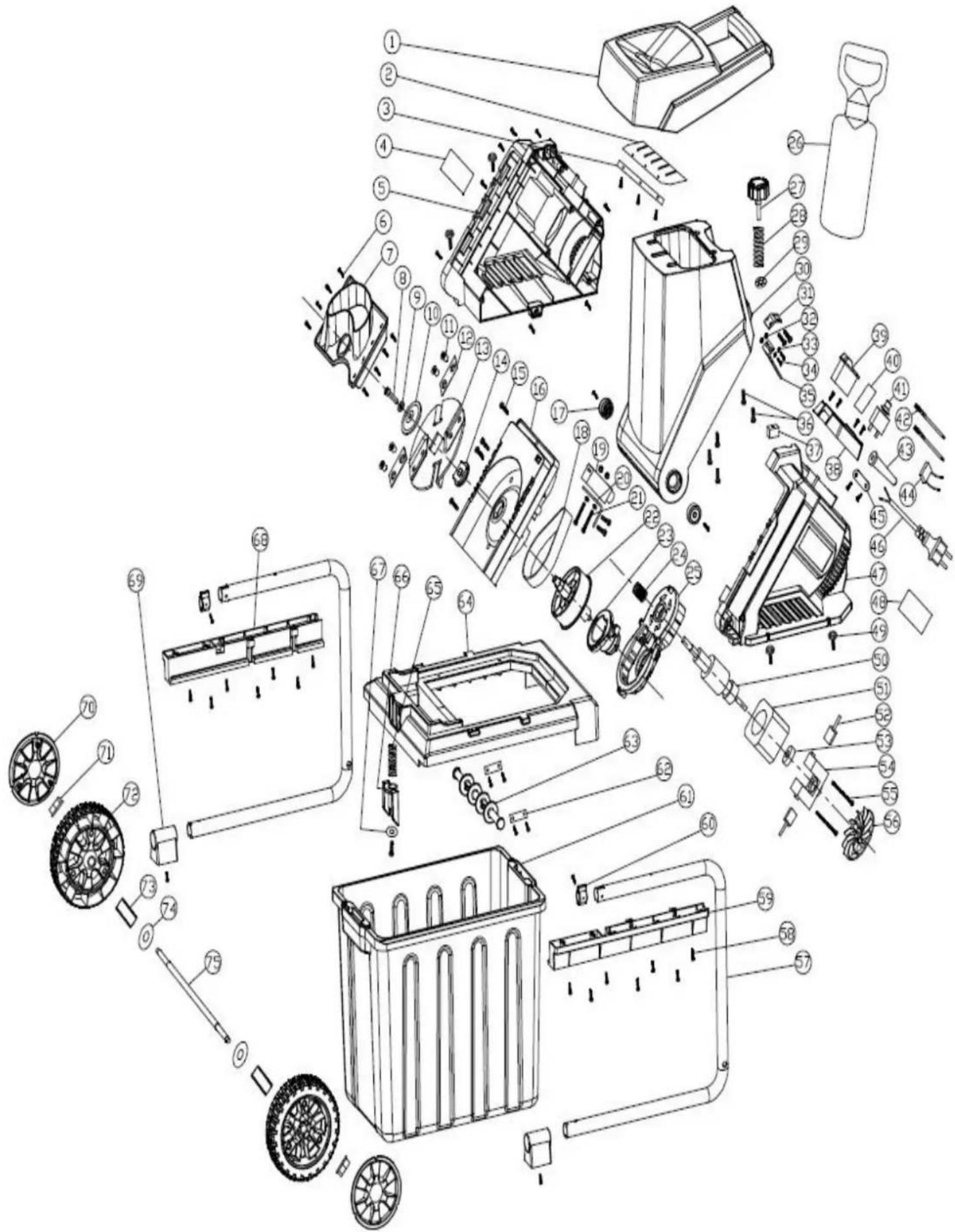

Ersatzteilzeichnung / Spare parts drawing / Pièces détachées dessin

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung
CE

DE	erklärt folgende Konformität gemäßEU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l’articolo
CZ	prohlašuje následujici shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai ši straipsnì
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	декларира съответното съответствие съгласно Дирек-тива на EC и норми за артикул

Messerhäcksler GSH3400-20K

Ichenhausen, den 14.02.2017

M. B.-d. Unterschrift / Markus Bindhammer / Technical Director

Art.-No. 5904401901

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen. Das Sägeblatt ist ein Verschleißteil und von jeglichen Garantieansprüchen grundsätzlich ebenfalls ausgeschlossen.

Warranty GB
