BEDIENUNGSANLEITUNG EMP-38 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

1. Einleitung 7
2. Gerätebeschreibung 7
3. Lieferumfang 7
4. Bestimmungsgemäße Verwendung 8
5. Wichtige Hinweise 8
6. Technische Daten 10
7. Aufbau und Bedienung 11
8. Arbeitshinweise 12
9. Wartung 12
   10 Elektrischer Anschluss 13
10. Lagerung 13
11. Entsorgung und Wiederverwertung 13
12. Störungsabhilfe 14

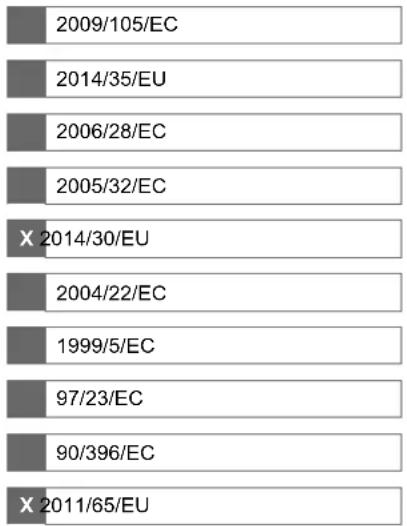

13. Konformitätserklärung 75
14. Garantieurkunde 76

Erklärung der Symbole auf dem Gerät

	DE	Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise
	DE	Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung.
	DE	Mähen Sie am Hang nicht auf oder abwärts.
	DE	Entfernen Sie vor dem Betrieb des Rasenmähers herumliegende Kleinteile, die umhergeschleudert werden könnten.
	DE	Gefahr durch fortschleudernde Teile bei laufendem Motor.Unbedingt Sicherheitsabstand einhalten.
	DE	Halten Sie nicht beteiligte Personen vom Gerät fern.
	DE	Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten.
	DE	Halten Sie Hände und Füße von den rotierenden Messern fern.
	DE	Nehmen Sie keine Reinigungs-, Reparatur und Wartungsarbeiten bei laufender Maschine vor. Ziehen Sie den Netzstecker.
	DE	Halten Sie das Kabel vom rotierenden Messer fern.
[YYX]	DE	Gehör- und Augenschutz benutzen!
	DE	Klasse II - Doppelisolierung.

1. Einleitung

HERSTELLER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,

- Einbau und Austausch von nicht originalen Ersatzteilen,

- nicht bestimmungsgemäßer Verwendung,

- Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schafft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

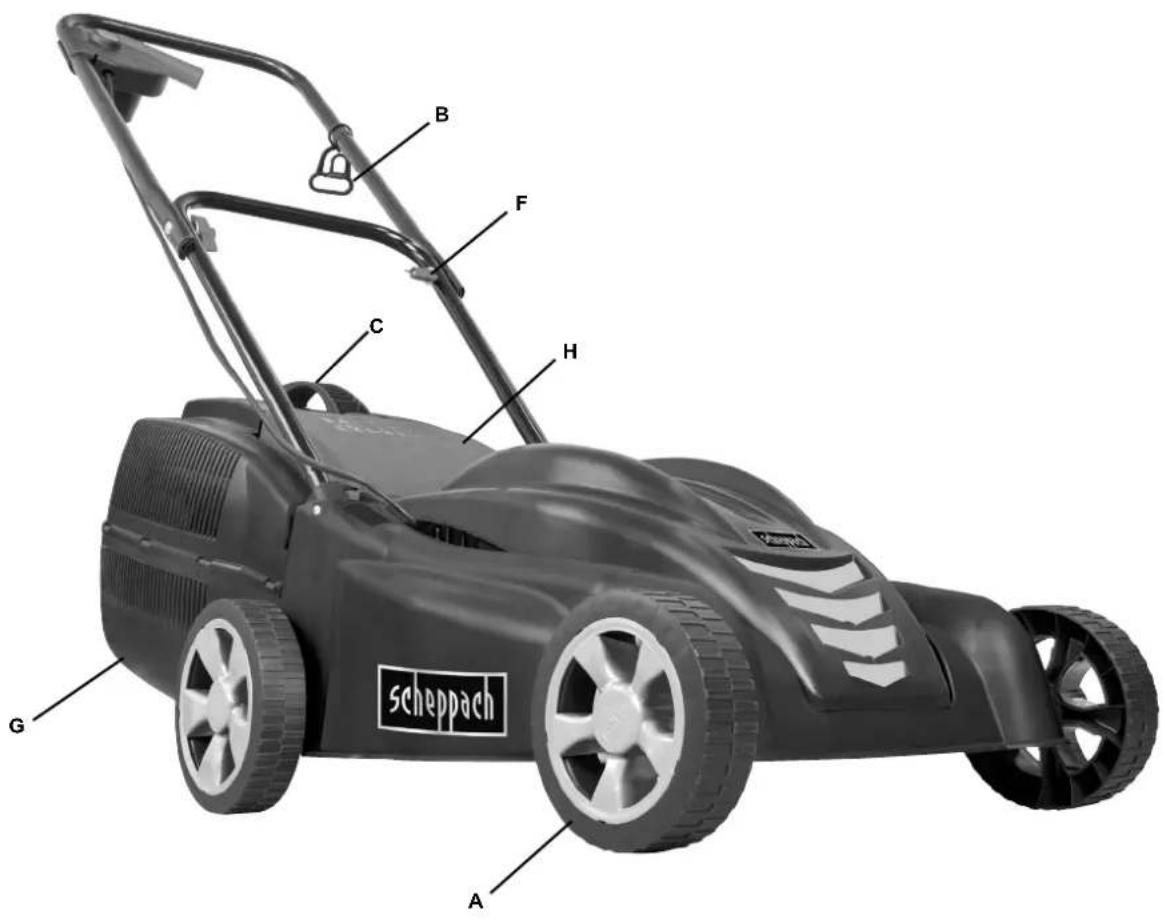

2. Gerätebeschreibung (Abb. 2)

A Rad
B Kabelhalter
C Handgriff
D Sicherheitsgriff
E Arretierungsknopf
F Feststell-Flügelmutter
G Auffangbehälter
H Auswurfklappe

3. Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das-Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (fallsvorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

⚠️ ACHTUNG!

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Rasenmäher
• 4x Räder
• 4x Schrauben
• unterer Rohrrahmen
  • oberer Rohrrahmen
• 4x Schrauben
  • 2x Unterlegscheiben
• 2x Flügelmuttern
• Handgriff
• oberes Teil Auffangbehälter
• untere Teil Auffangbehälter
• Kabelbinder
• Inbusschlüssel

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.
  • Die Maschine ist zur Bedienung durch eine Person konzipiert.
• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen!
• Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Re geln müssen beachtet werden.
• Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör und Original-Werkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.
• Der Rasenmäher ist ausschließlich zum Mähen von Rasen gebaut.
• Das Gerät darf nicht für den gewerblichen, handwerklichen oder Industrieellen Gebrauch eingesetzt werden.
• Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgenden Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepflanzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten noch einzelne Restrisiken auftreten.

• Verletzungen durch das rotierende Messer.
• Gefährdung der Gesundheit durch Lärm. Persönliche Schutzausrüstung (Gehörschutz) tragen.
• Gefährdung der Gesundheit durch Strom. Bei Verwendung nicht ordungsgemäßer Elektro-Anschlussleitungen. Bedienungsanweisung "Elektrischer Anschluss" beachten.
• Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die "Sicherheitshinweise", "Bestimmungs gemäße Verwendung" sowie die Bedienungsanweisung insgesamt beachtet werden.

5. Wichtige Hinweise

Allgemeine Sicherheitshinweise

⚠️ WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Den Rasenmäher nicht für nassen Rasen benutzen

• Das Werkzeug niemals mit defekter hinterer Abdeckung oder kaputtem Auffangbehälter benutzen

• Bei der Benutzung des Werkzeugs ohne Auffangbehälter sicherstellen, dass die hintere Abdeckung geschlossen ist (Verletzungsgefahr durch drehende Messer)

• Stets den Stecker aus der Netzsteckdose ziehen

• wenn das Werkzeug unbeaufsichtigt ist
  • vor dem Entfernen von festsitzendem Material
  • vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug

• nach dem Anschlagen an einen Gegenstand
• wenn das Werkzeug beginnt ungewöhnlich zu vibrieren

1. Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
• Seien Sie besonders vorsichtig beim Mähen auf nachgebenden Böden, an nahegelegenen Müllhalden, Gräben und Deichen.

2. Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Das Kabel regelmäßig kontrollieren und ein beschädigtes Kabel von einem anerkannten Elektrofachmann ersetzen lassen

• Bei der Verwendung des Werkzeugs in feuchten Umgebungen einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von max. 30 mA verwenden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Nur ein Verlängerungskabel des Typs H05VV-F oder
• H05RN-F benutzen, das für die Anwendung im Freien vorgesehen und mit wasserfesten Steckern und Kupplungen versehen ist
• Nicht auf das (Verlängerungs-) Kabel treten, darüber fahren, es knicken oder daran ziehen
• Das (Verlängerungs-) Kabel vor Hitze, Öl und scharfen Kanten schützen
• Das Verlängerungskabel regelmäßig inspizieren und bei Beschädigung austauschen (unzulängliche Kabel können gefährlich sein)

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

3. Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist.

• Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

4. Sicherheit von Personen

Wer das Gerät nicht benutzen darf: Kinder und anderen Personen, die die Gebrauchsanweisung nicht kennen (Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen), Personen die unter Alkohol-, Drogen-, Medikamenteneinfluss stehen, müde oder krank sind.

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie entsprechende Arbeitskleidung, wie beispielsweise: Schutzbrille, Gehörschutz und lange Hose. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst
• Benutzen Sie das Gerät nicht barfuß, stets feste Schuhe tragen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut

• Niemals mähen, wenn sich Personen (insbesondere Kinder) und Tiere in der unmittelbaren Nähe aufhalten

• Hände und Füße immer von den sich drehenden Teilen fernhalten
• Immer von der Austrittsöffnung fernhalten
• Den Motor gemäß der Anleitung einschalten; die Füße dabei weit von dem Messer fernhalten
• Dieses Werkzeug ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, oder mangelnder Erfahrung und Wissen, benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Werkzeug zu benutzen ist (Lokal können Vorschriften bezüglich des Alters des Benutzers gelten)
• Stellen Sie sicher, dass Kinder nicht mit dem Werkzeug spielen
• Den Rasenmäher nur im Gehen verwenden (niemals rennen)
• Auf schrägen Flächen auf einen sicheren Tritt achten und keine besonders steilen Abhänge mähen
• Besondere Vorsicht walten lassen, wenn Sie rückwärts gehen oder den Rasenmäher zu sich heranziehen.

5. Service

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6. Technische Daten

EMP-38
Technische Daten
Schnittdaten Rasenmäher
Schnittbreite mm	370
Schnitthöhe verstellbar mm	35-50-65
Volumen Auffangbehälter I	35
Antrieb
Motor V / Hz	230 / 50
Motorendrehzahl min ^-1	2950
Motornennleistung W	1300
Gewicht kg	12

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen:

Schalldruck L_pA = 79 dB(A)

Schallleistung L_WA = 92 dB(A)

Messunsicherheit K_PA = 3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vibration A_bv = 1,64 m/s^2

Messunsicherheit K_PA = 1,5 ~m / s^2

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe und Gehörschutz.

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

7. Aufbau und Bedienung

ACHTUNG! Vor allen Arbeiten am Gerät - Reinigung, Inspektion, Wartung oder andere Arbeiten - das Gerät immer ausschalten und von der Stromversorgung trennen.

Montage

Montieren der Räder Fig. 1

• Drehen Sie den Rasenmäher um und montieren Sie die 4 Räder mit den 4 Schrauben an den Rasenmäher. Verwenden Sie hierfür den Inbusschlüssel.
• Sie können die Räder in 3 verschiedenen Höhen (Schnitthöhe 35-50-65 mm) montieren. Achten Sie darauf dass alle 4 Räder in derselben Höhe montiert sind.

Montieren des Haltegriffs Fig. 2

- Stecken Sie den unteren Rohrrahmen in die Bohrung im Rasenmäher und fixieren Sie ihn mit 2 Schrauben.

- Den oberen Rohrrahmen an dem Unteren mit den 2 Schrauben, 2 Unterlegscheiben und 2 Flügelmuttern anschrauben.

Befestigung des Kabels am Haltegriff

- Befestigen Sie das lose Kabel am oberen Rohrrahmen mithilfe der Kabelbinder. (Fig. 2)

Montieren des Auffangbehälters Fig. 3

• Befestigen Sie den Handgriff am Auffangbehälter, wie in Fig. 3 beschrieben.
• Stecken Sie den oberen Teil des Auffangbehälters auf den Unteren, Achten Sie darauf dass die 2 Teile fest sitzen.
• Auswurfklappe anheben und Grasfang einhängen.

⚠️ Warnung! Verwenden Sie nur originale Ersatzt- und Zubehörteile des Herstellers. Bei Nichtbeachtung können sich die Leistung verringern, Verletzungen auftreten und Ihre Garantie erlöschen.

Verwenden Sie die Maschine niemals ohne Schutz!

Bedienung

Schnitthöheneinstellung (35-50-65 mm) Fig. 4

• den Rasenmäher umdrehen
- die beiden vorderen Räder und die beiden hinteren Räder in das Gewinde mit der gewünschte Schnitthöhe einschrauben (35-50-65 mm)
- ! darauf achten, dass die vier Räder in der gleichen Schneidhöhe befestigt sind

Kabelhalter Fig. 5

• Schlaufe des Verlängerungskabels gemäß Abbildung in den Kabelhalter B haken
• Festziehen, um das Verlängerungskabel sicher zu befestigen.

Ein-/Aus Sicherheitsbügel Fig. 6

Verhindert, dass das Werkzeug versehentlich eingeschaltet wird

• Hinter dem Gerät stehend - Arretierungsknopf E drücken und festhalten.
• Sicherheitsbügel D ziehen und halten, Arretierungsknopf E loslassen.
• ! nach dem Ausschalten bewegt sich das Messer noch einige Sekunden

Aufbewahrung Fig. 7

• Um viel Aufbewahrungsplatz zu sparen, klappen Sie den Griff nach vorne (lockern Sie die Flügelmutter F)
• ! Achten Sie darauf, dass das (Verlängerungs-) Kabel beim Umklappen/Aufklappen des Griffs nicht eingeklemmt wird (lassen Sie den Griff nicht fallen)
• Beim Verstauen keine anderen Objekte auf den Rasenmäher stellen
• Den Rasenmäher drinnen an einem trockenen Platz aufbewahren

Grasfang abnehmen und entleeren Fig. 8 wenn Schnittgut am Boden liegenbleibt:

• Sicherheitsbügel loslassen und warten bis der Motor steht.
• Auswurfklappe anheben und Grasfang aushängen.
• Inhalt ausleeren.

8. Arbeitshinweise

Hinweise und Tipps beim Rasenmähen

• den Rasenmäher mit beiden Händen festhalten
• den Rasenmäher am Rand der Rasenfläche platzieren und beim Mähen vorwärts laufen
• am Ende jeder Bahn umkehren und die vorherige gemähte Bahn leicht überlappen
• den Rasenmäher nur auf trockenen Rasenflächen verwenden
• den Rasenmäher von harten Objekten und Pflanzen fernhalten
• zum Mähen von langem Gras den Schneidmechanismus zuerst auf die maximale Schnitthöhe und anschließend auf eine geringere Schnitthöhe einstellen
• ! passen Sie Ihre Schrittgeschwindigkeit beim Mähen von hohem Gras an

Vor der Anwendung

• Die Funktion des Werkzeuges vor jeder Anwendung prüfen und es bei einem Defekt sofort von einer qualifizierten Person reparieren lassen; das Werkzeug niemals selbst öffnen
• Die zu mähende Rasenfläche gründlich inspizieren und alle harten Objekte entfernen, die vom Schneidmechanismus erfasst und dann weggeschleudert werden könnten
• Immer sicherstellen, dass der Schneidmechanismus in einwandfreiem Zustand ist (d. h. verschlissene oder beschädigte Teile austauschen (lassen))
• Alle Muttern, Schrauben und Bolzen müssen angezogen sein, um sicherzustellen, dass sich der Rasenmäher in einem sicheren Arbeitszustand befindet

Während der Anwendung

• Nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchtung mähen

• Kippen Sie das Werkzeug beim Anlassen oder Einschalten des Motors nicht, außer dies ist für das Anlassen in hohem Gras notwendig (in diesem Fall nur so weit wie absolut notwendig kippen und nur den Teil, der vom Bediener entfernt ist); stets sicherstellen, dass beide Hände in Bedienungsposition sind, wenn das Werkzeug wieder auf den Boden aufgesetzt wird

• Sicherstellen, dass das Messer komplett zum Stillstand gekommen ist, wenn das Werkzeug gekippt wird, um Flächen zu überqueren oder für den Transport zu oder von der zu mähenden Fläche

• An Böschungen entlang mähen, nie hoch und runter
• Bei der Richtungsänderung bei Gefälle sehr vorsichtig sein
• Den Rasenmäher nie anheben oder tragen, wenn der Motor läuft
• Werkzeug immer ausschalten und Stecker aus der Netzsteckdose ziehen, wenn das Netz- oder Verlängerungskabel durchtrennt oder beschädigt wird oder sich verfangen hat (das Kabel nicht anfassen, bevor der Stecker gezogen wurde)
• Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; lassen Sie dieses von einem anerkannten Elektrofachmann ersetzen

9. Wartung

WARNHINWEIS!

Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen.

Bei allen Arbeiten an und um Schneidwerkzeuge immer Schutzhandschuhe tragen.

Für alle Schäden, die durch Nichtbeachten der in dieser Gebrauchsanleitung gegebenen Hinweise entstehen, ist der Nutzer selbst verantwortlich. Dies gilt auch für nicht autorisierte Veränderungen am Gerät, Verwendung von nicht autorisierten Ersatzteilen, Anbauteilen, Arbeitswerkzeugen, artfremder und nicht bestimmungsgemäßer Einsatz, Folgeschäden durch Benutzung von defekten Bauteilen.

• Überprüfen Sie das Gerät regelmäßig vor Arbeitsbeginn.
• Verwenden Sie nur Originalzubehör und -ersatzteile.
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber
• Den Rasenmäher nach jeder Verwendung mit einer Handbürste und einem weichen Tuch reinigen! kein Wasser verwenden (besonders keine Hochdrucksprays)

- zusammengepressten Grasschnitt mit einem Holz- oder Kunststoffstück von den Messerflächen entfernen

- Regelmäßig den Auffangbehälter auf Verschleiß oder Beschädigung untersuchen

- Regelmäßig auf verschlissene oder beschädigte Messer und Schrauben prüfen und diese bei Bedarf austauschen (Schrauben im Satz)

Wechseln des Messers

• ! Ziehen Sie den Stecker aus der Steckdose und entnehmen Sie den Auffangbehälter (G)
  • ! Schutzhandschuhe tragen
  • Den Rasenmäher umdrehen
• Halten Sie das Messer gut fest und entfernen/ montieren Sie das Messer mit einem 19er Schraubenschlüssel, indem Sie gegen den Uhrzeigersinn drehen.
• ! Verwenden Sie ausschließlich Original-Ersatzmesser
• Reinigen Sie den Wellenbereich und die Unterseite des Werkzeugs sorgfältig, bevor Sie das Messer montieren
• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle ausführen zu lassen

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Messer; Räder, etc.

* nicht zwingend im Lieferumfang enthalten!

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 V\~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typschildes

11. Lagerung

• Trennen Sie den Rasenmäher von der Stromzufuhr, wenn das Gerät nicht verwendet wird.
• Ölen Sie die Messer ein, um Rost zu verhindern.
• Lagern Sie das Gerät an einem trockenen Platz außerhalb der Reichweite von Kindern.
• Wenn das Gerät nicht verwendet wird, lagern Sie es so, dass es nicht durch unberechtigte Person gestartet werden kann.

12. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

13. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen.

Störung Mögliche Ursache Abhilfe
Rasenmäher funktioniert nicht	• keine Stromversorgung• Netzsteckdose defekt• Verlängerungskabel beschädigt• Gras zu hoch• On/Off Schalter defekt	• Stromversorgung prüfen (Netzkabel, Schutzschalter, Sicherungen)• andere Steckdose verwenden• Verlängerungskabel austauschen• Schnitthöhe erhöhen und Werkzeug kippen• Reparatur durch ein autorisiertes Servicecenter
Rasenmäher hat Aussetzer	• Verlängerungskabel beschädigt• Innenverdrahtung defekt	• Verlängerungskabel austauschen• Händler/Kundendienst kontaktieren
Der Rasen ist nach dem Mähen ungleichmäßig oder Motor arbeitet schwer	• Schnitt zu niedrig• Messer ist stumpf• Unterseite des Werkzeugs verstopft• keine einheitliche Schnitthöhe	• Schnitthöhe erhöhen• Messer austauschen• Werkzeug reinigen• stellen Sie alle 4 Räder auf eine einheitliche Schnitthöhe ein
Messer dreht sich nicht	• Messer sitzt fest• Schraube/Mutter an Messer lose	• Blockierung entfernen• Festziehen
Werkzeug vibriert ungewöhnlich	• Messer ist beschädigt• Schraube/Mutter an Messer lose	• Messer austauschen• Festziehen

Table of contents:

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

6. Technische gegevens

EMP-38
Technische gegevens
Snijgegevens grasmaaler
Snijbreedte mm	370
Snijbreedte verstelbaar mm	35-50-65
Volume opvangbak l	35
Motor
Motor V / Hz	230 / 50
Motortoerental min-1	2950
Nominaal motorvermogen W	1300
Gewicht kg	12

Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung

CE

DE	erklärt folgende Konformität gemäß EU-Richtline und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l’articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnį
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	искането за съответствие със следните директиви и стандарти на EC
BE-VLG	verklaart de volgende conformiteit volgens EU-richtlijn en normen voor het artikel

Lawn mower / EMP-38

2009/105/EC 2014/35/EU 2006/28/EC 2005/32/EC X 2014/30/EU 2004/22/EC 1999/5/EC 97/23/EC 90/396/EC X 2011/65/EU

Ichenhausen, den 14.09.2017

Art.-No. 5911306901

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
