ALASTOR 18 - Klimaanlage Irradio BelAir - Kostenlose Bedienungsanleitung

Produkttyp	Wand-Split-Klimaanlage mit Wärmepumpe
Marke	Irradio BelAir
Modell	ALASTOR 18
Kühlleistung	5,28 kW
Heizleistung	5,40 kW
Stromversorgung	220-240 V ~ 50 Hz
Nennstromaufnahme (Außengerät)	11,2 A
Kältemittel	R32 (720 g)
Geräuschpegel Innengerät	42 dB(A)
Geräuschpegel Außengerät	55/61 dB(A)
Gewicht Innengerät	10 kg
Gewicht Außengerät	30 kg
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Schlafmodus, Timer, Fernbedienung, automatische Reinigung, Gesundheitsfunktion (optional), Kindersicherung
Temperatureinstellbereich	16-32 °C
Wartung und Reinigung	Reinigen Sie den Luftfilter regelmäßig mit warmem Wasser (max. 40 °C) und einem milden Reinigungsmittel. Vor der Wartung die Stromzufuhr unterbrechen.
Sicherheit	Schutz vor Kältemittelleckagen, automatische Abschaltung bei Störung, Kindersicherung über Fernbedienung, Erdung erforderlich.
Garantie	2 Jahre (vertragliche Garantie)
Zertifizierungen	Konform mit den Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG, 2011/65/EU, 2012/19/EU
Schutzart (Außengerät)	IPX4
Kältemitteltyp	R32, brennbar

Häufig gestellte Fragen - ALASTOR 18 Irradio BelAir

Wie installiere ich die Klimaanlage ALASTOR 18?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände zu Wänden und Hindernissen, verwenden Sie einen eigenen Stromkreis mit Sicherung und führen Sie eine ordnungsgemäße Erdung durch. Befolgen Sie die in der Anleitung enthaltenen Installationspläne.

Warum startet die Klimaanlage nicht sofort nach dem Ausschalten?

Der Kompressor hat einen 3-Minuten-Schutz. Warten Sie diese Zeit ab, bevor Sie das Gerät wieder einschalten.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Frontblende, entnehmen Sie den Filter, reinigen Sie ihn mit einem Staubsauger oder mit warmem Wasser (max. 40 °C) und einem milden Reinigungsmittel. Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Verwenden Sie niemals heißes Wasser oder Lösungsmittel.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien, ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass sich kein Hindernis zwischen Fernbedienung und Empfänger befindet. Vermeiden Sie direktes Sonnenlicht. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien für 30 Sekunden entfernen.

Die Klimaanlage gibt beim Start einen seltsamen Geruch ab, ist das normal?

Ja, dies kann durch Staubansammlung oder Umgebungsgerüche an den Wärmetauschern verursacht werden. Die Belüftung beseitigt sie in der Regel schnell. Wenn der Geruch anhält, reinigen Sie die Filter und prüfen Sie auf Schimmel.

Was ist der Außentemperaturbereich für den Heizbetrieb?

Der Heizmodus funktioniert bei Außentemperaturen zwischen -5 °C und 24 °C. Unter -5 °C kann die Leistung reduziert sein.

Wie aktiviere ich die Kindersicherung an der Fernbedienung?

Drücken Sie gleichzeitig die Tasten QUIET und TIMER, um alle Funktionen zu sperren. Drücken Sie erneut, um zu entsperren.

Was tun bei Kältemittelleck?

Schalten Sie das Gerät sofort aus, lüften Sie den Raum, vermeiden Sie offene Flammen oder Zündquellen und kontaktieren Sie einen autorisierten Fachmann. Das Kältemittel R32 ist brennbar.

Wie wechsle ich die Anzeige von °C auf °F?

Drücken Sie bei laufender Klimaanlage gleichzeitig die Tasten SLEEP und DISPLAY, um zwischen Celsius und Fahrenheit umzuschalten.

Wie lang ist die maximale Rohrleitungslänge zwischen den Geräten?

Für das Modell ALASTOR 18 (Leistung 18000 BTU) beträgt die maximale Rohrleitungslänge 10 Meter bei einem maximalen Höhenunterschied von 8 Metern. Bei mehr als 4 Metern ist eine zusätzliche Kältemittelfüllung erforderlich (30 g/m).

BEDIENUNGSANLEITUNG ALASTOR 18 Irradio BelAir

DE Benutzerhandbuch 69

Veuillez lire attentivement le manuel de l'utilisateur avant d'utiliser le produit
Bitte lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt verwenden

Installations- und Betriebshandbuch für Klimaanlagen

Das Handbuch betriff das wandmontierte Split-Raumklimagerät

Danke, dass Sie sich für unser Klimagerät entschieden haben!
Bevor Sie das Produkt benutzen,lesen Sieitte diesen Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Bitte lassen Sie das Produkt von Fachleuten installmenten.

HINWEIS:

1. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kennnissen bestimmt, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person überwacht und angeleitet. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
2. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Fachkräfte ersetzt werden, um eine Gefährung zu vermeiden.
3. Das Gerät muss gemäß den nationalen Vorschriften für die Verkabelung installiert werden.
4. Wie das Gerät an der Halterung zu befestigen ist, enthalten Sieitte den detailierten Informationen zur Installation.

• Brandgefahr: brennbare Materialien - Der Kältemittelkreislauf des Gerats enthalt ein natürliches Kältemittelgas mit hoher Umweltverträglichkeit, das jeder chennbar ist. Achten Sie beim Transport und bei der Installation

des Gerätes darauf, dass keine Komponenten des Kältekreislaufsbeschädigt werden.

• Wenn der Kuhlkreislauf beschädigt ist, vermeiden Sie offene Flammen und Zündquellen und luften Sie den Raum, in dem sich das Gerät befindet, gründlich

Verwenden Sie niemals beschädigte oder nicht spezifizierte Netzkabel, Netzstecker und Steckdosen. Andernfalls kann es zu Unfällen wie Stromschlag, Kurzschluss usw.kommen.	Verwenden Sie niemals dieselbe Steckdose mit anderen Elektrogeräten oder zu large Stromkabel Andernfalls kann es zu Bränden, Stromschlagen, Kurzschlüssen usw.kommen.	Verwenden Sie niemals Sicherungen mit ungeeigneter Kapazität oder andere Metalsicherungen Sicherung mit größer oder kleinerer Kapazität Kapazität Andernfalls kann es zu Fehlfunktionen oder Brändenkommen.
Das Klimagerät muss gut geerdet sein, und das Erdungskabelarf nicht mit der Gasleitung, der Wasserleitung, der Beleuchtung oder dem Stromnetz verbunden sein. Andernfalls kann es zu Unfällenkommen.	Stellen Sie die Klimaanlage niemals an einem Ort auf, an dem brennbare Gase austreten können. Verwenden Sie das Gerät niemals in einer Umgebung mit brennbaren, explosiven und atzenden Gasen. corrosive gases. Andernfalls kann es zu Unfällen wie Bränden oder Explosionen kommt.	Verwenden Sie niemals chemische Sprays oder Farben in die Höhe des Klimageräts Andernfalls kann es zu Unfällen wie Explosionen oder Brändenkommen.
Waschen Sie die Klimaanlage niemals mit Wasser oder anderen Flüssigkeiten, da das Wasser in das Gehäuse eindringen kann. Andernfalls können die internen elektrischen Bauteile beschädigt werden.	Berühren Sie den Luftauslass des Innen- und Außergeräts nicht und steken Sie nicht ihre Hand oder andere Gegenstände in die Gitter, wenn der Ventilator lauft. Andernfalls kann es zu Verletzungen von Personen oder zur Beschädigung des Klimagerätes kommt.	Lassen Sie das Klimagerät niemals in Richtung von Heizgeräten blasen. Andernfalls kann es zu einer unvollständigen Verbrennung und Gasvergifting公開.
Warten oder reparieren Sie das Klimagerät nicht selbst. Andernfalls kann es zu Stromschlagen und Bränden kommt. Wenden Sie sichitte an unser autorisiertes Kundendienstzentrum, um professionelles Wartungspersonal zur Reparatur zu schicken.
Der Installationspunkt muss ausreichend tragfähig sein. Wenn die Montagehalterung für das Außergerät gebrochen ist, führen Sie das Klimagerät nicht darauf auf stellen. Andernfalls kann das Außergerät herunterfallen oder umkippen und Verletzungen oder Schäden am Gerät verursachen.
Stellen Sie sich nicht auf das Außergerät und setzen Sie keine Gegenstände darauf ab. Andernfalls konnen Personen oder Gegenstände herunterfallen und Verletzungen oder Schäden am Gerät verursachen.
Stcken Sie den Netzstecker nicht mit nassen Händen ein oder aus und bedierten Sie die Fernbedienung nicht mit nassen Händen. Andernfalls konnen die elektrischen Geräte beschädigt werden oder es kann zu einem Stromschlagkommen.
Schalten Sie das Klimagerät sofort aus und unterbrechen Sie die Stromzufahr, wenn ungewöhnliche Bedingungen wie z. B. Brandgeruch auftreten.

Bezeichnung und Funktionen der einzelnen Bauteile

1	Wenn nicht rechtzeitig Maßnahmen ergriffen werden, kann das Klimagerät beschädigt werden und es kann zu Stromschlag oder einem Brand kommt.itte wenden Sie sich an unseren Händler oder unser Kundendienstzentrum.
	Vergewissemeln Sie sich, dass der Netzstecker vollständig in die Steckdose eingesteckt ist.Wenn der Stecker nicht vollständig in die Steckdose eingesteckt ist, kann es durch Erhitzung zu einem Brand kommt.
	Entfernen Sie regelmäßig den Staub auf dem NetzsteckerStaub auf dem Netzstecker und Feuchtigkeit können zu einer mangelhaften Isolierung führen und auch Brände verursachen.
Blockieren Sie den Luftlein- und -auslass des Innen- und Außereräts nichtAndernfalls kann die Funktion derKlimaanlage beeinträchtigt und sogardas Gerät angehalten werden.		Wenn die Klimaanlage längerere Zeit nicht benutz wird oder wenn sie gereinigt werden soll, unterbrechen Sieitte die Stromzufuhr.Andernfalls kann es zu Verletzungenoder Schäden am Klimagerätkommen.		Richten Sie den kalten Luftstrom nicht über einen längerenZeitraum auf einen menschlichenKörper und kühlen Sie dieRaumtemperatur nicht zu sehr ab.Dies konnte ihre Gesundheitbeeinträchtigen.
2	Verwenden Sie das Klimagerät nicht für Präzisionsgeräte, Tiere, Pflanzen, Lebensmittel oder Kunstwerke.Andernfalls kann dies schädliche Auswirkungen haben.
	Richten Sie den Luftstrom nicht direkt auf Kinder, Tiere oder PflanzenDies konne'te ihren schaden.
	Stellen Sie keine Gegenstände, die vor Feuchtigkeit geschützt werden müssen, unter das Innen-und Außererät.Manchmal kondensiert die Feuchtigkeit in der Luft als Wassertropfen und kann so Gegenstände, die vorFeuchtigkeit geschützt werden sollen, beschädigen.
	Berühren Sie nicht die Aluminiumteile des Innigeräts oder des Außereräts der Klimaanlage.Das scharfkantige Aluminiumblech kann zu Verletzungen führen.
3	Die Abflussleitungen sollen einen eigenen Abfluss gewährleistenBei einer schlechten Verlegung kann das Wasser in den Raum eindringen und Gegenstände im Raumbefeuchten.
	Lüften Sie regelmäßigEine unzureichende Belüfung führt zu Sauerstoffmangel und Kopfschmerzen. Achten Sieitte auf einegutte Belüfung, wenn das Klimagerät in Verbindung mit einem Gasbrenner betrieben wird.
	Reduzieren Sie während der Kühlung durch die Klimaanlage die Wärme im Raum und halten Sie Sonnenlicht und heißen Wind fern.Andernfalls wird der Kühlefkeit beitrachte.
	Wenn das Klimagerät im Jahreszeitenwechselbenutz werden soll, denken Sieitte daran, dieHaube abzunehmen.Wenn die Haube vor dem Betrieb nicht abgenommen wird, wird die Wärmeabfuhr des Außererätsbeeinträchtigt, der Kompressor Funktioniert nicht mehr richtig und könnte)sogar beschädigt werden.
4	Temperaturbedingungen			Funktionen im Heizbetrieb (sowohlfür Kühl-als auch für Heizgeräte)
Im folgenden Temperaturbereich reagieren die Schutzvorrichtungen der Klimaanlage und dasKlimagerät schaltet sich ab. Um den normalen Betrieb der Klimaanlage zu gewährleisten, sollen halten die folgenden Temperaturbedingungen vermieden werden.				Vorheizen:Nach demStart der Hezung wird das Innigerät für2 bis 5 Minuten vorgeheizt. Nach demVorheizvorgang tritt warme Luft aus. Wenn dieRaumtemperatur niedrig ist, wird die elektrischeHeizung aktiviert (bei Kühl- und Heizgeräten mitZusatzheizung)Abtauen:Wenn das Außererät während des Heizvorgansvereist ist, führt die Klimaanlage eine automatischeAbtaung durch, um die Heizwirkung zu verbessern.Währendes Abtauens werden die Ventilatoren desInnen- und Außereräts abgeschättet. NachBeendigung des Abtauvorgangs wird derHeizvorgang wieder aufgenommen.
*Heizen	Außentemperatur -5-24 °C	Kühlen	Außentemperatur 21-43 °C
	Raumtemperatur 20-27 °C		Raumtemperatur 21-32 °C
Wenn die Stromzufuhr nicht unterbrochen wird und die Maschine soit nach dem Anhaltenerneut gestartet oder die Betriebsart während des Betriebs geändert wird, reagiert dieSchutzvorrichtung im Gerät. Der Klimakompressor muss 3 Minuten warten, bis er anlauf.

Inspektion vor der Inbetriebnahme

Neu installierte Klimaanlage

1. Prufen Sie, ob die Installation vernünftig durchgeführt wurde; 2. Prufen Sie, ob Batterien in die Fermbedienung eingelegt sind; 3. Prufen Sie, ob das Gerät an die Stromversorgung angeschlossen ist.

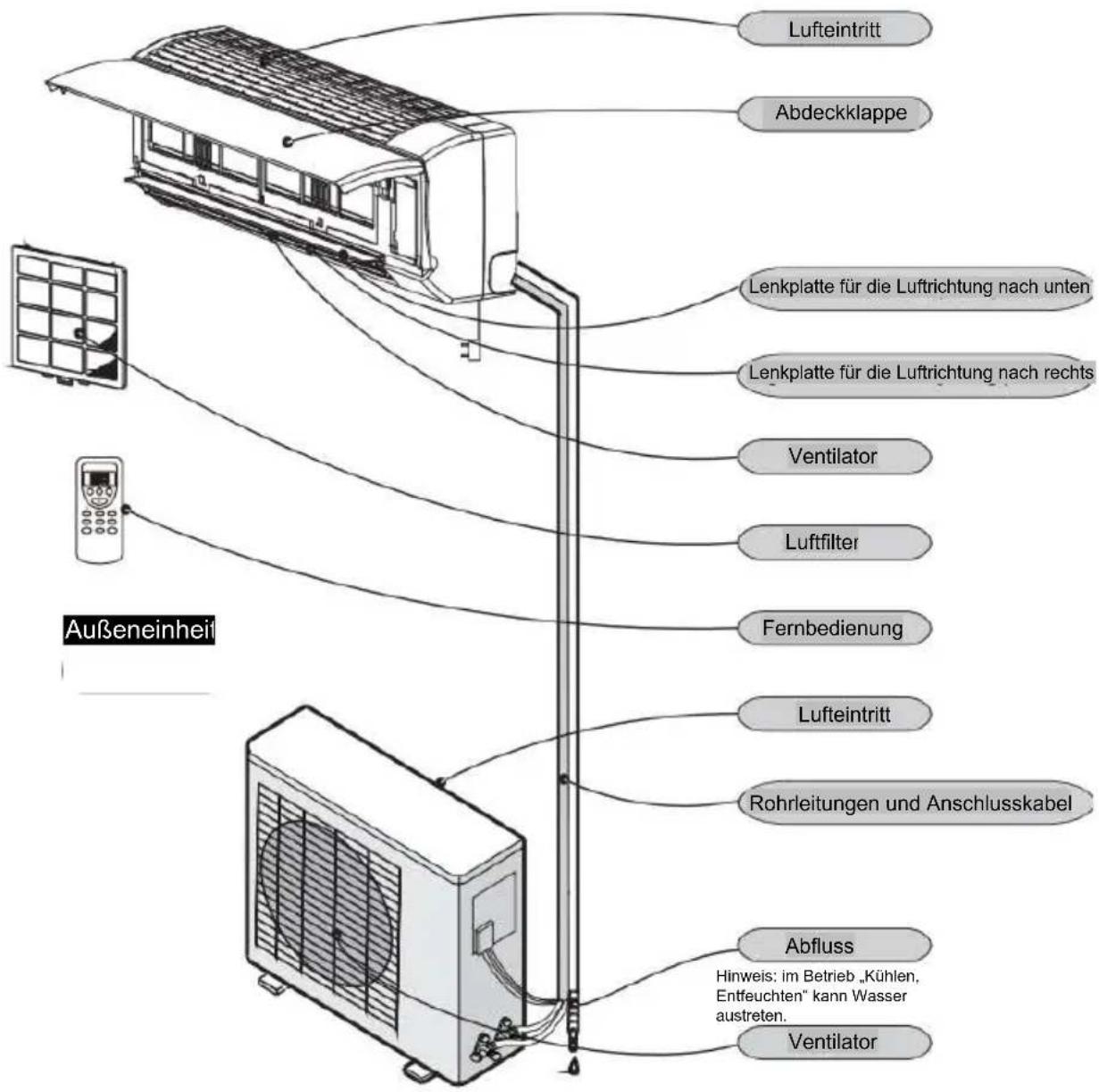

Bezeichnung und Funktionen der einzelnen Bauteile

Von den vielen verziedene Modalitäten, Eigenschaften und Aspekten stellen wir hier nur die folgenden vor:

Das Bild zeigt nicht das Produkt, sondern das Strukturdiagramm.

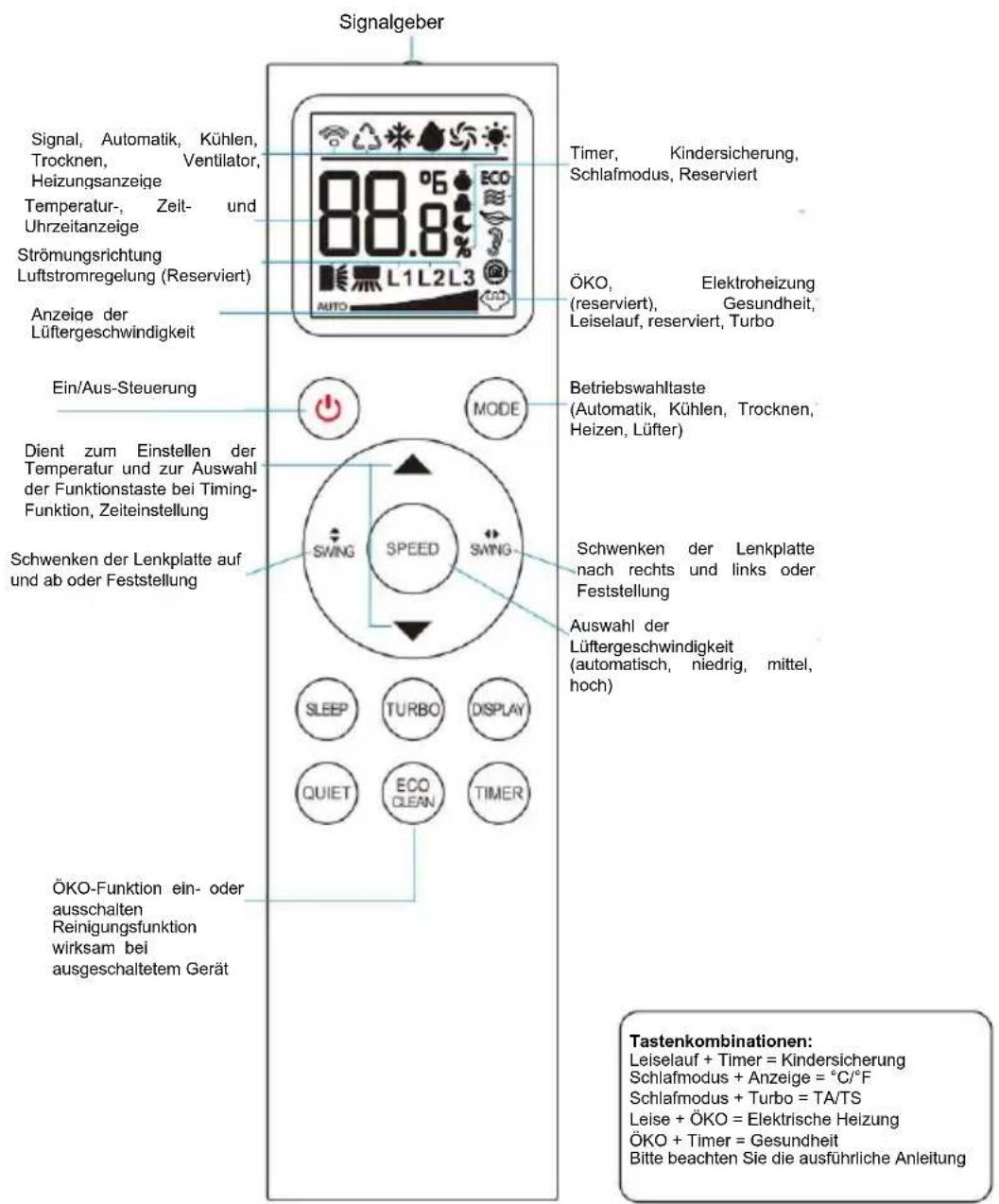

Anzeigensymbole

Betriebsanzeige: (1)

Timer-Anzeige:

Schlafmodusanzeige:

Kuhlungsanzeige:

Heizungsanzeige:

Entfeuchtungsanzeige:

Symbol fur den Luftungsbetrieb:

Symbol fur automatischen Betrieb:

Symbol für Betrieb mit schwacher Belüftung:

Symbol fur Impulsbetrieb:

Symbol für Betrieb mit starker Belüftung:

Symbol fur starken Betrieb:

Symbol für digitale Anzeige: 88

Symbol für den Betrieb der elektrischen Heizung:

Die obige Abbildung zeigt alle Angaben zum Zweck der Erlauterung, noch sind praktisch nur die wichtigsten Teile angegeben.

Die Anzeige kann abweichen. Das hat aber keinen Einfluss auf ihren Betrieb.

Anmerkung: Sie können die Produktparameter anhand des Typenschilds überprüfen.

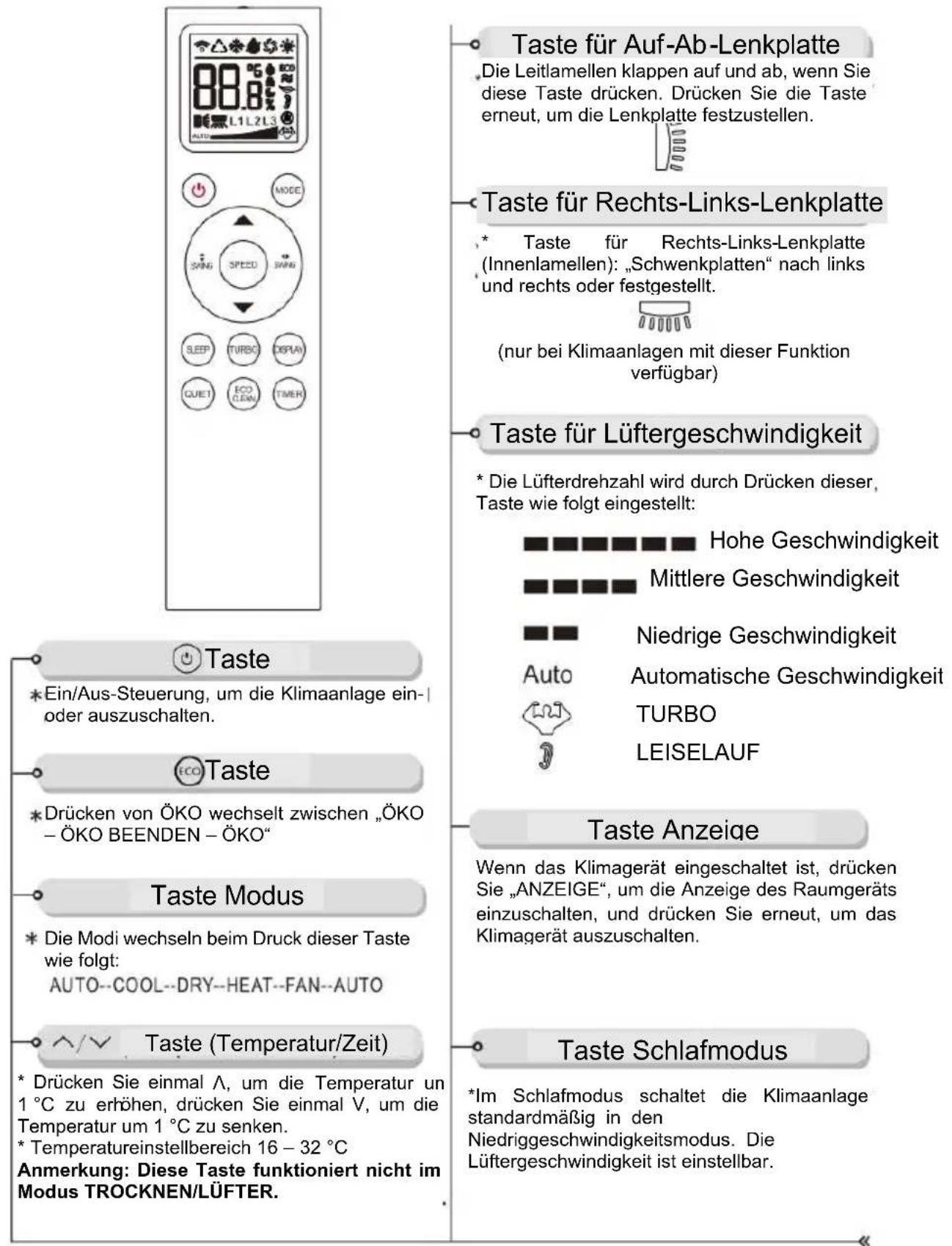

• Legen Sie bei der ersten Benutzung die Batterie ein und vergewissem Sie sich, dass die Pole richtig eingelegt sind.
• Achten Sie darauf, dass die Fernbedienung ungehindert auf den Signalempfänger gerichtet ist; halten Sie die Fernbedienung nicht fallen oder werfen Sie sie nicht achtlos weg; es damit keine Flüssigkeit in die Fernbedienung eindringen; legen Sie die Fernbedienung nicht in die Höhe von Gegenständen mit hoher Temperatur oder an einen Ort, der direktem Sonnenlicht oder starkem Licht ausgesetzt ist.
• Wenn sich die Fernbedienung nicht bedieten{lsst, entnehmer Sieitte die Batterien fur 30 Sekunden und
  logen Sie sie dann wieder ein. Wenn es sich dann immer noch nicht bedieren lassst, setzen Sieitte neue
  Batterien ein. Die unbrauchbaren Batterien sollen gemaB den jeweiligen nationalen Vorschriften entsorgt werden. Verwenden Sie keine neuen und gebrauchten Batterien oder Batterien entsprechenden Typ gleichzeitig, da
  sich die Fernbedienung sonst nicht mehr bedieren lassst.
• Wenn die Fernbedienung längerere Zeit nicht benutzt wird,nehmen Sieitte die Batterien hereaus,damit die Fernbedienung nicht durch auslaufende Flüssigkeit beschadigt wird.
  -itte beachten Sie, dass es sich bei dieser Art von Fernbedienung um einen allgemeinen Typ handelt, einschließlich der gesamten Funktionstasten. Die jeweilige Funktion ist abhängig von den Funktionen der Klimaanlage.

Die Abbildung der Fernbedienung dient nur als Beispiel,itte beziehen Sie sich auf das tatsächliche Produkt.

Taste Reinigung

*Nur wenn die Fernbedienung ausgeschelt ist, kann sie das Signal „Automatische Reinigung“ senden, wenn diese Taste beim Einsatzen gedrück wird.

Auf der Fernbedienung und dem Innengerat wird CL angezeigt. Drucken Sie erneut REINIGUNG oder EIN/AUS, um die automatische Reinigungsfunktion zu beenden. Im automatischen Reinigungsmodus lauft das Klimagerat 10 bis 15 Minuten lang und schaltet sich dann automatisch ab.

Taste Gesundheit (nur bei Klimaanlagen mit dieser Funktion verfügbar)

*Drucken Sie die Tasten ÖKO und TIMER, um die Gesundheitsfunktion zu aktivieren. Drucken Sie die Taste erneut, um die Funktion abzuschalten.

*These Funktion kann nur durch Hinzufugen entsprechender Zusatzkomponenten (wie UV-Lampe und Anionengenerator) umgesetzt werden. These Funktion ist optional und standardmäßig nicht verfügbar.

Taste Timer

/ (Temp/Timer) Regeltaste. Bei jedem Druck auf ^ wird die Temperatur um 1^ C erhöht, bei einem Druck auf ^ um 1^ C gesenkt.

*Der Temperatureinstellbereich beträgt 16 - 32 °C. PS: Die Taste Funktioniert nicht im Reinigungs- und Lüftermodus. Die Taste „TIMER“ sollte mit „Zeit“ betrieben betätigter werden. Die spezifische Bedienung hangt von der Beschreibung der Timertaste ab.

Wenn Sie eine andere Taste als die Öffnungstaste drücken, wird die Zeitanzeige verlassen, aber die Zeitmessung ist weiterhin gültig. Nachdem die zeitgesteuerte Abschaltfunktion aktiviert wurde, drücken Sie die Abschalttaste, um die zeitgesteuerte Abschaltfunktion zu beenden. Nachdem die zeitgesteuerte Startfunktion aktiviert

^ C / ^

Wenn die Klimaanlage eingeschelt ist, drucken Sie gleichzeitig die Tasten SCHLAFMODUS und ANZEIGE, um zwischen der Anzeige in ^ C und F zu wechseln. Der Standardwert ist Celsius.

Kindersicherungsfunktion

• Drücken Sie die Tasten LEISELAUF und TIMER gleichzeitig, um alle Funktionen der Fernbedienung zu sperren, drücken Sie sie erneut, um die Sperre aufzuheiten.

Elektrische Heizfunktion

Drucken Sie im Heizmodus die Tasten ÖKO und LEISELAUF, um die elektrische Heizfunktion zu

aktivieren. wird auf der Fernbedienung angezeigt. Die elektrische Heizfunktion ist standardmäßigeaktiviert.

Anmerkung: Nur Wärmepumpen-Klimageräte können als Heizgeräte betrieben werden!

Reinigung und Wartung

Vor der Wartung muss der Strom abgeschelt werden.

1. Entfernen Sie das Filtersieb

Stellen Sie sicher, dass die Klimaanlage ausgeschaltet ist.

Drücken Sie die Platte vorsichtig ein kleines Stück nach oben und drehen Sie sie in einem bestimmten Winkel nach außen, um sie zu öffnen. Hebben Sie das Filtersieb an undziehen Sie es zu sich hin, um es zu herauszunehmen.

2. Reinigen Sie das Filtersieb

Klopfen Sie es vorsichtig aus oder reinigen Sie es mit einem Staubsauger. Wenn das Filtersieb zu stark verschmutzt ist, kann es mit einer Lösung gewaschen werden, die eine keine Menge eines neutralen Reinigungsmittels enthalt. Trocknen Sie das Filtersieb nach dem Waschen und bringen Sie es wieder an seinem ursprünglichen Platz an.

Anmerkung: Das Filtersiebarf nicht dem Sonnenlicht ausgesetzt, am Herd getrocknet oder mit freisem Wasser über 40^ gewaschen werden. Andernfalls kann es sich verformen.

3. Reinigen der Klimaanlage

Aus Sicherheitsgründen muss vor der Reinigung der Netzstecker gezogen werden, um einen Stromschlag zu vermeiden.

Waschen Sie das Klimagerät nicht mit Wasser ab. Wischen Sie das Gerät mit einem weichen Tuch ab.

Waschen Sie das Gerät nicht mit flüchtigen Ölen, Benzin, Verdünningsmitteln, Polierasche usw.

Waschen Sie es bei Verschmutzung durch Fingerabdrücke oder Ölitte mit einem neutralen Haushaltsreiniger.

4. Vor der Nutzungssaison

Prufen Sie, ob der Luftin- und -austritt des Innen- und Außergerats frei sind.

Die Schutzabdeckung des Außererats muss entfern't werden.

Prufen Sie, ob die Montagehalterung korrodiert oder verrostet ist.

Prufen Sie, ob sich Netzkabel und Erdungskabel in normalem Zustand befinden.

Prufen Sie, ob der Abflussschlauch geknicht, das Ende angehoben oder verstopt ist.

Prufen Sie vor dem Betrieb, ob das Luftfiltersieb richtig installiert ist.

Wenn die Maschine ohne Luftfilterschirm betrieben wird, kann die

Klimaanlage durch Staub und Fremdkörper beschädigt werden.

5. Nach der Nutzungssaison

Schalten Sie das Klimagerät aus undziehen Sie den Netzstecker. Anmerkung: Eine herkömmliche Klimaanlage verbraucht im Standby-Modus 5 W, wenn der Netzstecker nicht hersausgezogen wird. Der Standby-Stromverbrauch des mit * gekennzeichneten Geräts beträgt nur 1 W. Der Standby-Stromverbrauch von 1 W wird gemäß dem Unternehmensstandard Q/ZG 119 „Messverfahren für den Standby-Stromverbrauch von Haushaltsklimageräten" gemessen.

Bitte reinigen und warten Sie das Luftfiltersieb und andere Bauteile sorgfältig.

Decken Sie das Außererat mit einem Kunststofftuch ab, damit kein Staub oder Abfall in das Gerät gelangt.

Fehleranalyse

Die folgenden Beispiele sind keine Fehler.

Nach dem Abschalten kann das Klimagerät nicht sofort wieder starten.	Wenn der Benutzer die Klimaanlage neu startet, wenn sie gerade angehalten wurde, wird die 3-Minuten-Schutzvorrichtung der Klimaanlage automatisch aktiviert und die Klimaanlage wird 3-Minuten später neu gestartet.
Wenn das Klimagerät im Kühlbetrieb abgeschaltet wird, sollte die Windzufuhr nicht(sofort abgeschaltet und der Windschutz nichtsofort geschlossen werden (bei den mit *gekennzeichneten Gerätotypen)	Das liegt daran, dass das Klimagerät den Schimmelschutzbetrieb aktiviert, das Innengerät bei geringem Luftdurchfluss lauft und der Windschutz nach 30 Sekunden geschlossen wird.
Zu Beginn des Heizens wird kein Luftstrom ausgestoßen	Bevor der Wärmetauscher des Innengerats warm ist, wird der Luftstrom angehalten, um den Eintritt kalter Luft zu vermeiden (2 bis 5 Minuten lang).
Bei der Inbetriebnahme tritt ein seltsamer Geruch auf.	Das liegt daran, dass Rauch und der Geruch von Kosmetika, Wänden oder Möbeln an der Klimaanlage haften bleiben und durch den Luftstrom abgeführt werden.
Während des Betriebs der Klimaanlage ist ein Wasserströmungsgeräusch zu horen	Es handelt sich um das Fließgeräusch des internen Kältemittels der Klimaanlage
Nach dem Starten oder Stoppen der Heizung oder Kühlung ist ein Knistern zu horen	Dieses Geräusch wird durch thermische Ausdehnung und Extraktion verursacht.

Bevor Sie sich an den Kundendienst wenden, überprüfen Sieitte die folgenden Punkte, die Ihnen Zeit und Kosten spare konnen.

„Fehlfunktion“	Analyse der „Fehlfunktion“
Die Klimaanlage Funktioniert nicht.	1 Prufen Sie, ob vielfeicht die Stromversorgung ausgefallen ist.2 Prufen Sie, ob der Strom angeschlossen ist.3 Prufen Sie, ob die Funktion Timer EIN/AUS eingestellt ist.4 Prufen Sie, ob die Spannung zu hoch oder zu niedrig ist.5 Prufen Sie, ob der Fehlerstromschutzschalter ausgeschalteist.
Der Kühleffekt (Heizungseffekt) ist nicht gut.	1 Prufen Sie, ob die eingestellte Temperatur in Ordnung ist.2 Prufen Sie, ob der Luftlein- und -austritt des Innen- und Außereräts frei sind.3 Prufen Sie, ob das Luftfiltersieb durch zu viel Schmutzverstopf ist.4 Überprüfen Sie, ob alle Türen und Fenster geschlossen sind.5 Prufen Sie, ob aktive Wärmequellen vorhanden sind.
Die Fernbedienung Funktioniert nicht	1 Wenn die Fernbedienung direktem Sonnenlicht oder starkem Licht ausgesetzt ist, kann das Fernbedienungssignal möglicherweise nicht empfangen werden. In thisem Fall sollenten Sie das Sonnenlicht abblenden oder die Beleuchtung dimmen.2 Prufen Sie, ob sich die Fernbedienung sich innerhalb des Empfangsbereichs befindet und ob Hindernisse vorhanden sind.3 Prufen Sie, ob die Batteriespannung ausreicht. Anderenfalls sollenten sie neue Batterien einlagen.4 Wenn die Anzeige der Fernbedienung nichtclar erkennbarist, ersetzen Sieitte die Batterien durch neue.

Stellen Sie in den folgenden Fällen den Betrieb einzeln, schalten Sie das Gerät aus und wenden Sie sich an unseren Handler oder ein autorisiertes Kundendienstzentrum.
Die Sicherung brennt immer durch und der elektrische Schalter ist immer ausgeschelt.
- Das Stromkabel ist übermäßig erhittzt oder die Kabelisolierung ist beschädigt.
- Anderer ungewöhnlicher Zustand.

Hinweise zur Installation

Installationsumgebung

Das Klimagerät muss von Fachleuten installiert werden. Die „Installationsanleitung“ ist nur für Fachpersonal bestimmt! Die Installation muss in Übereinstimmung mit unseren Vorschriften für den Kundendienst erfolgen.

1. Anforderungen an die Installationsumgebung des Innengerats

2. Installieren Sie das Gerät an einer schwingungsfreien und stabilen Wand und richten Sie es waagrecht aus.
   Legen Sie die Rückseite des Hangegeräts an die Wand.

3. Es durren keine Hindernisse vorhanden sein, die die ordnungsgemäß Luftzirkulation am Luftein- und -austritt verhindern.
4. Das Gerät muss von Wärmequellen und brennbaren Stoffen sowie von Orten mit starker Feuchtigkeit fernen gehalten werden.
5. Die Abdeckplatte des Innengerats sollen nicht dem Sonnenlicht ausgesetzt werden. Der Betriebsort soll keine starken elektromagnetischen Störungen aufweisen.
6. Das Außererat sollte sich bequem anschließen und durch einen Abflusssschlauch entleeren lessen.
7. Das Gerät sollte sich in der Höhe der Steckdose für die Standleitung befinden.

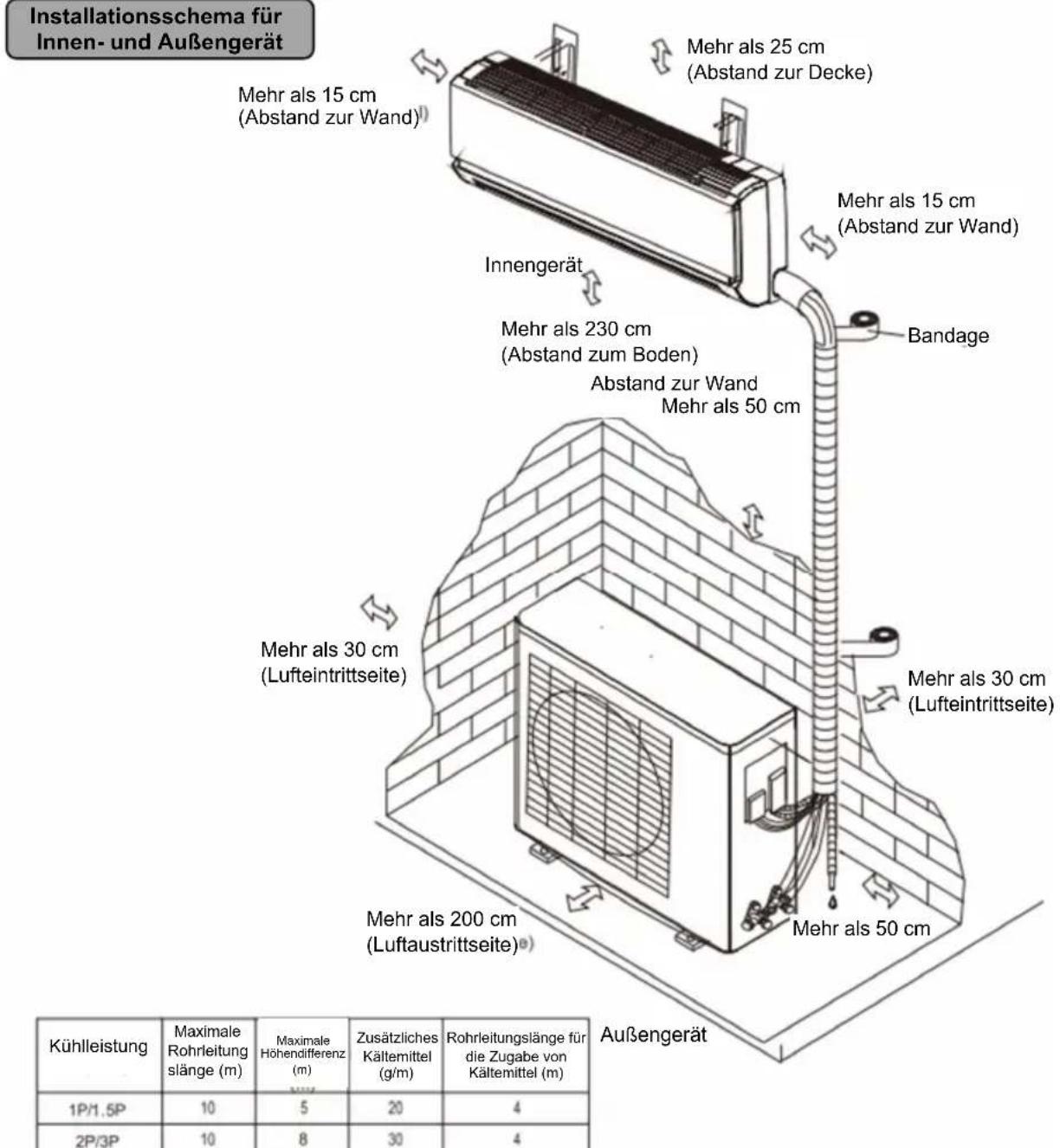

8. Installieren Sie das Gerät gemäß den Anweisungen auf dem Diagramm, um den Abstand zwischen dem Gerät und der Wand, der Decke und anderen Hindernissen zu gewährleisten und den normalen Betrieb und die Wartung des Geräts sicherzustellen.

9. Die Höhe des Innengerats zum Boden sollte über Augenhöhe liegen.

10. Anforderungen an die Installationsumgebung des Außergeräts

11. Das Fundament der Installation solte solide und fest sein.

12. Beachen Sie bei der Installation die Anweisungen in der Abbildung, um den Abstand zwischen dem Gerät und anderen Hindernissen zu gewährleisten.
13. Es sollte ein wetterfester und sonnengeschützter Schutz vorhanden sein, damit das Außererat nicht durch Regen und Sonneneinstrahlung beschädigt wird. Achten Sie darauf, dass die Wärmeabgabe nicht behindiert wird.
14. Halten Sie das Gerät von Wärmequellen und brennbaren Stoffen fern.
15. Das Gerät sollte an einem geeigneten Ort installiert werden, damit die Betriebsgeräusche und das zirkulierende Gas des Außerageräts die Nachbarn nicht stären.

Hinweise zur Installation

1. Die Sicherungstypen für die Baureihe der Innengeräte sind 50T oder 50F und der Nennwert beträgt T3,15A250V. Das Gerät ist nicht mit einer Sicherung ausgestattet.itte wahlen Sie geeignete Sicherungen oder andere Überstromschutzeinrichtungen fur die Stromversorgung gemäß den Anforderungen auf dem Haupttypenschild.
2. Die Baureihe der Klimageräte kann sicher unter dem externen statischen Druck von 0,8-1,05 Mal des Standardatmosphärendrucks verwendet werden.
3. Das Klimagerät sollte gemäß den nationalen Verkabelungsvorschriften installiert werden.
4. Prufen Sie, ob der Stromkreisanschluss, die Stromkabel, der Stromzahler, die Sicherungen, Steckdosen und Schalter für Klimaanlagen den nationalen elektrischen Sicherheitsstandards entsprechen. Vergewissern Sie sich, dass einGreater Erdungsschutz vorhanden ist. Das Erdungskabel darf nicht mit der Wasserleitung, der Gasleitung oder anderen unzuverlassigen Stellen verbunden werden. (Anmerkung: Die Installation und der Anschluss elektrischer Geräte sollenn von qualifiziertem Fachpersonal mit einem Elektroinstallateur-Zertifikat durchgefuhrt werden, um Unfälle zu vermeiden).
   5.itte prifen Sie,ob die Stromversorgung fur die Klimaanlage den Anforderungen der nationalen Normen entspricht:AC 50 Hz 220-240 V ± 10% Dies ist die Grundvoraussetzung fur den sicheren und langfristigen Betrieb Ihres Klimagerates.

Bei der Installation oder Handhabung der Klimaanlage)dürfen keine anderen Gase als das angegebene Kältemittel in das Kältemittelleitungssystem gelangen.Andernfalls steht der Kühlkreislauf unter zu hohem Druck, was zu Rohrbrüchen und zu Verletzungen führen kann.

Die ungenutzten Stromleitungen sollenn nicht mit Bandagen zusammengebunden werden. Lassen Sie die Leitungen im Rohrleitungstank auf der Rückseite des Innengeräts.Andernfalls kann es zu Erhitzung und zu Bränden kommt.

Bearbeiten oder verlangern Sie die Stromleitungen nicht und verwenden Sie mehrere VerteilerdrechteAndernfalls kann es zu Problemen wie schlechem Kontakt, schlechter Isolierung und Überschreitung des zulässigen Stromskommen, was zu gefährlichen Situationen wie Stromschlag, Brand usw. führen kann.

Die Anschlussklemmen für Innen- und Außergeräte müssen fest verbunden und mit einer festen Vorrichtung fixiert werden.Andernfalls kann sich die Anschlussklemme erhitzen und einen Brand verursachen.

Das Klimagerät muss einen unabhängigen Stromkreis nutzen und mit einem verzögerten Schutzschalter oder einem automatischen Schutzschalter ausgestattet sein.Wenn das Klimagerät eine gemeinsame Leitung mit anderen Geräten nutzt, kann es sich erhitzen und einen Brand verursachen.

Überprüfen Sie nach der Installation, dass kein Kältemittel austritt, das Kältemittelsystem gut abgedacht ist und der Ablassschlauch nicht verstopf ist.Andernfalls wird die Kühlwirkung beeinträchtigt und das Austreten von Kältemittel schadet der menschlichen Gesundheit.

Anleitung für die Installation [Anleitung für die Installation]

Empfohlene Kabelspezifikation
Kühlleistung Vorgeschlagener Typ 1P 1.5P/2P 3P
Netzkabel für den Innenbereich	HOSW-F ≥ 1,0 mm	2	≥ 1,5 mm² ≥ 2,5 mm	2
Netzkabel für Innen- undAußenbereich	H07RN ≥ 1,0 mm	2	≥ 1,5 mm² ≥ 2,5 mm	2
Innen- und Außensignalleitung	H05RN ≥ 0,75 mm	2	≥ 0,75 mm² ≥ 0,75 mm	2

Dies ist ein schematisches Diagramm und nicht eine Zeichnung des Produkts

Warning

• Wenn sich der Ablaufstutzen, wie oben gezeigt, auf der rechten Seite des Innengerats befindet, sollte die linke Seite des Innengerats nicht 10 mm niedriger oder 20 mm höher als die rechte Seite sein, um einen reibungslosen Ablauf des Kondenswassers zu gewährleisten.
• Wenn sich der Abflussstutzen auf der linken Seite des Innengerats befindet, sollte die rechte Seite des Innengerats nicht 10mm niedriger oder 20mm higher als die linke Seite sein, um einen reibungslosen Abfluss des Kondenswassers zu gewährleisten.

Installation der Inneneinheit

Montieren Sie die Wandplatte undsuchen Sie die WandDurchgangsbohrung.

1. Ermitteln Sie den richtigen Anbringungsort und richten Sie die Montageplatte mit einem Niveliergerat waagerecht aus.
2. Unter Berücksichtigung der Situation vor Ort solte der äußere Teil des Wandurchbruchs ein weniger tiefer liegen als der innere Teil. Setzen Sie die Wandurchführungshülle ein und setzen Sie die Abdeckung auf.
3. Die wandmontierte Platte sollen mit mindestens 5 Schrauben befestigt werden. Die Schrauben sollen gleichmäßig vertoit sein.

Anmerkung: Die Anzahl der Kabel der verschiedenen Klimagerattemodelle ist unterschiedlich,ibeite beachten Sie den Schaltplan fur die Verkabelung entsprechend der tatsächlichen Anzahl.

Schritte: Offnen Sie die Schalttafel, entfernen Sie die Abdeckplatte und schlieben Sie das Kabel wie im Schaltplan dargestellt an.

Innenseite
Außenseite

Wanddurfhunghsliche (Selbsteinkauf)

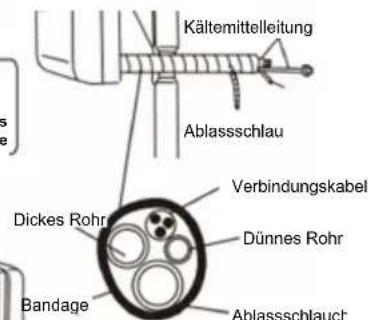

- Verlegung der Rohrleitungen und Installation des Innengerats

1. Ordnen Sie das Wandmontageplatte Verbindungsrohr, das Abflussrohr Abdeckung der und das Elektrokabel unter an, um Wandurchführungshülse den Abfluss zu erreichen.

Stromkabel und Verbindungskabel für den Innen- und Außenbereich sollenn nicht miteinander verwickelt werden.

Anmerkung: Der Abflussschlauch des Innengerats kann nur auf der eigenen Seite herausgezogen werden.

1. Befestigen Sie das Innengerät an der Wandmontageplatte.

Installation der AuBeneinheit

Installation und Befestigung

Befestigen Sie die (zusätzlich zu erwerbende) Montagehalterung an der Wand und fixieren Sie das Außererat fest auf der Montagehalterung, so dass es bereits ausgerecht ist.

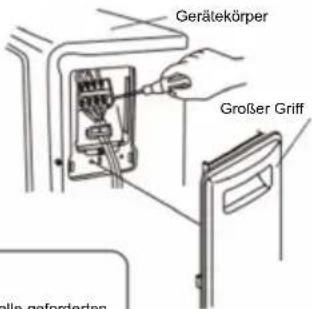

• Schliefen Sie das Stromkabel des Außergerits an

• Lös Die sie Schrauben des großen Griffs der Außenheit.

• Verbindn Sie die Anschlussleitungen von Innen- und AuBengerat gemäß dem Anschlussplan für den groben Griff.

Warning

Für den Erdungsanschluss müssen alle geforderten Maßnahmen getroften werden. Wenn das elektrische Kabel einer außeren Kraft ausgesetzt ist sollen die Kemdrähle (gelb-grüne Leitungen) des Erdungskontabels nach den anderen Stromleiter-Kemdrähten geheftend werden.

Rohrleitungsa nschluss

Anschlussverbindung

1. Richten Sie das Verbindungsstuck mit der Mitte des Rohres aus und zieren Sie die Schrauben mit der Hand fest.
2. Schrauben Sie die Mutter mit Drehmometenschlussel und Schraubenschlussel fest. Beachten Sie die Anweisungen für den Drehmometenschlussel. Das Drehmert solfe weder zu groß noch zu Klein sein.

Durchmesser der Anschlussleitung (mm) Anzugsdrehmoment der Mutter (Nm)
6 oder 6,35 15-20
9,52 31-35
12 oder 12,7 45-50
15,88 oder 16 60-65

1. Umhllnien Sie den Verbinder mit einer Ummantelung

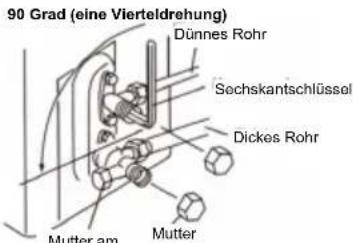

Vorgehensweise für die Luftabsaugung

• Verfahren zum Absaugen der Luft. 1. Entfernmen Sie die Muttern des Zweit und Dreweogeoventils.

• Drehen Sie den Ventilgriff des Zweitevegetivals um 90 Grad und halten Sieihn 10 Sekunden lang in dieser Position, umihn dann wieder zu schlieren. 3. Prüfen Sie das Verbindungsstuck des Rohrs mit Seifenwasser, um festzustellen, ob es unducht ist. Wenn keine Luft austritt, öffnen Sie das Zweitevegetival und schlieben Sie es wieder.

Wartungsan

1. Druien Sie wahrend des Ablassens der Luft den Stift am Wartungsanschluss des Dreigeweitlms mit einem Sechskantschluss für 3 Sekunden und lassen Sie hin dann für 1 Minute los. Öffnen Sie das
   Zweinegeventil und schlieben Sie es dann. Wiederholen sie den Vorgang 3 Mal, um die Luft abzulassen.
2. Offnen Sie das Zweiwegeventil und das Dreiwgeventil mit einem Sechskantenschlussel. Schrauben sie die Murtem ein und beenden Sie den Vorgang der Entflung.

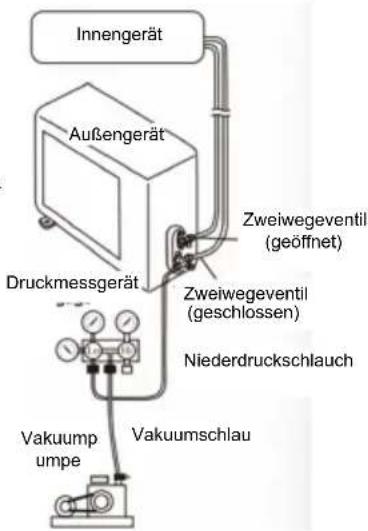

Vakuumverfahren (muss bei Kältemittel R410A angewandt werden)

1. Entfernen Sie die Muttern am Zweiwegeventil und Dreiwageventil sowie die Mutter am Wartungsanschluss. Schlieben Sie den Niederdruckschlauch des Manometers an den Wartungsanschluss an. (Das Abspervertventil des Zwei- und Dreiwageventils ist ausgeschalte)
2. Offnen Sie den Niederdruckschalter am Manometer vollständig und starten Sie die Vakuumpumpe.
3. Vakuumieren Sie mindestens 25 Minuten lang und vergewissem Sie sich, dass die Anzeige des Manometers -0,1 MPa beträgt. Schließen Sie den Niederdruchschafter und dann die Vakuumpumperne. Wenn der Druck nicht innerhalb von 5 Minuten ansteigt, führen Sieitte den nachsten Vorgang durch. Andem falls sollenn Sie ernut vakuumieren.
4. Öffnen Sie nach dem Vakuumieren das Absperventil des Zweiwegeventils gegen den Uhrzeigersinn und halten Sie es 10 Sekunden lang geöffnet. Prüfen Sie auf eine etwaige Leckage (falls eine Leckage festgestellt wird, schließen Sie die Leitung wieder an und führen Sie das obige Verfahren erneut durch).
5. Entfemen Sie zug den Niederdruckschauch und offen Sie das Zweiwegeventil und das Dreiwgeventil mit einem Sechskantschlussel.
6. Ziehen Sie die Mutter am Ventilgehause fest.

Inspektion nach der Installation

Überprüfte Elemente Probl	eme durch unsachgemäß Installation
Überprüfung auf eine solide Installation	Das Gerät können herunterfallen, vibrierten oder Lärm verursachen
Prüfen Sie, ob ein Leck vorhanden ist	Dies kann zu unzureichender Kuhl- oder Heizleistung führen
Prüfen Sie, ob die Wärmedämmung des Geräts ausreicht	Kondenswasser oder Wassertropfen können auftreten
Prüfen Sie, ob der Abfluss ungehindert erfolgen kann	Kondenswasser oder Wassertropfen können auftreten
Prüfen Sie, ob die Netzspannung mit der auf dem Typenschild des Produkts angegebenen Spannung übereinstimmt	Das Gerät kann defekt oder Bauteile können verbrannt sein.
Prüfen Sie, ob alle Leitungen und Rohre ordnungsgemäß installiert sind.	Das Gerät kann defekt oder Bauteile können verbrannt sein.
Prüfen Sie, ob das Gerät sicher geerdet ist.	Es können elektrische Strome auftreten.
Prüfen Sie, ob der Typ des Stromkabels den Spezifikationen entspricht.	Das Gerät kann defekt oder Bauteile können verbrannt sein.
Der Luftaus- und -eintritt des Innen- und Außengeräts sind verstopf.	Dies kann zu unzureichender Kühl- oder Heizleistung führen

PRODUKT-COMPLIANCE

Der Produzent Melchioni Spa erklärt, dass das Produkt Klimaanlage mit Wärmepumpe Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) entspricht der Richtlinie 2014/30 / EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträgelichkeit.

Der Produzent Melchioni Spa erklart, dass das Produkt Klimaanlage mit Wärmepumpe Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) entspricht der Richtlinie 2014/35 / EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Elektrogeräten auf dem Markt innerhalb bestimmer Spannungsgrenzen verwendet.

Der Produzent Melchioni Spa erklart, dass das Produkt Klimaanlage mit Wärmpumpe Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) entspricht der Richtlinie 2009/125 / EG des Europäischen Parlaments und des Rates vom 21. Oktober 2009 zur Schaffung eines Rahmens für die Entwicklung von Spezifikationen für die umweltvertragliche Gestaltung von Produkten im Zusammenhang mit dem Energie.

Der Produzent Melchioni Spa erklart, dass das Produkt Klimaanlage mit Wärmepumpe Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) entspricht der Richtlinie 2011/65 / EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 und der nachfolgenden delegierten Richtlinie 2015/863 der Kommission zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten electronic.

Gemäß der Richtlinie 2012/19 / EU des Europäischen Parlaments und des Rates vom 4. Juli 2012 über die Verschwendung von Elektro- und Elektronikgeräten (Elektro- und Elektronik-Altgeräte) ist das Symbol des durchgestruichen Behalters vorhanden weist daraufhin, dass diesen Gerät nicht als Siedlungsabfall anzusehen ist. Die Entsorgung muss daher durch getrennte Sammlung erfolgen. Eine getrennte

Entsorgung kann eine potenzielle Schädigung der Umwelt und der Gesundheit darstellen. Dieses Produkt kann beim Kauf eines neuen Geräts an den Handler zurückgegeben werden. Eine unsachgemäß Ansorgung des Geräts stellt ein betrügerisches Verhalten dar und unterliegt den Sanctionen der Behörde für öffentliche Sicherheit. Weitere Informationen erhalten Sie von der für die Umgebung zuständigen lokalen Verwaltung.

PRODUKTGARANTIE

Melchioni Spa mit Sitz in Mailand (Italien) erkennt über Colletta 37 eine herkommliche Garantie für das Produkt für einen Zeitraum von zwei Jahren ab dem Datum des ersten Kaufs durch den Verbraucher an. Diese Garantie berührt nicht die Gültigkeit der für Konsumgüter geltenden Rechtsvorschriften (Gesetzdesdekret 6. September 2005 Nr. 206 Art. 128 und folgende), deren Eigentümer der Verbraucher bleibt. Diese Garantie gilt für das gesamte Gebiet der Europäischen Union.

Die Komponenten oder Teile, die aus bestimmten Herstellungsgründen als defekt befinden wurden, werden während der oben genannten Garantiezeit vom Handler kosten los repariert oder ersetzt. Melchioni Spa gehalt sich das Recht vor, das Gerät während der Garantiezeit vollständig zu ersetzen, wenn eine Reparaturfähigkeit unwilling oder übermöbig teuer ist, durch ein anderes Gerät mit ähnlichen Eigenschaften (Gesetzesdekret 6. September 2005 Nr. 206 Art. 130). In thisem Fall bleibt die

Gültigkeit der Garantie die des ursprünglichen Kaufs: Der im Rahmen der Garantie erbrachte Service verlangert die Garantiezeit nicht.

In jedem Fall wird these Gerät nicht als Material- oder Herstellungsfehler angegeben, wenn es angepasst, geändert oder angepasst wird, um den nationalen oder lokalen Sicherheits- und / oder technischen Standards zu entsprechen, die in einem anderen Land als dem für gelten was es ist, wurde ursprünglich entworfen und hergestellt. These Gerät wurde nur für den Hausgebrauch entwickelt und gebaut. Bei jeder anderen Verwendung werden die Vorteile der Garantie ungültig.

Die Garantie gilt nicht für:

• Teile, die einem Verschleib unterliegen, sowie Teile, die regelmäßig ausgetaucht und / oder gewartet werden müssen
• professionelle Verwendung des Produkts
• Fehlfunktionen oder Defekte aufgrund falscher Installation, Konfiguration, Software-/BIOS-/Firmware-Aktualisierung, die nicht von autorisierten Melchioni Spa durchgefuhrt wurden.
• Reparaturen oder Eingriffe von Personen, die nicht von Melchioni Spa
• Manipulation von Baugruppenkomponenten oder gegebenenfalls der Software
• Defekte durch Sturz oder Transport, Blitzschlag, Spannungsschwankungen, Eindringen von Flüssigkeit, Öffnen des Geräts, schlechetes Wetter, Feuer, öffentliche Störungen, unzureichende Belüfung oder falsche Stromversorgung
• jegliches Zubehör, zum Beispiel: Boxen, Taschen, Batterien usw., die mit thisem Produkt verwendet werden.
• Eingriffe zu Hause zur Überprüfung der Zweckmäßigkeit oder vermutete Mängel

Die Anerkennung der Garantie durch Melchioni Spa unterliegt der Vorlage eines Steuerdokuments, aus dem das tatsächliche Kaufdatum hervorgeht. Das gleiche davon keine Manipulationen oder Lösungen zeigen, in deren Gegenwart Melchioni Spa gehalt sich das Recht vor, die Bereitstellung der Behandlung im Rahmen der Garantie zu verweigern.

Die Garantie wird nicht anerkannt, wenn die Seriennummer oder das Modell des Geräts nicht vorhanden, abgerieberen oder geändert ist.

These Garantie beinhaltet keinen Anspruch auf Ersatz von direkten oder indirecten Schäden jeglicher Art an Personen oder Gegenständen, die durch Ineffizienz des Geräts verursacht wurden. Alle diesbezüglich den Veränderungen, Zusagen oder Dienstleistungen, die vom Einzelhändler versichert werden, werden von dieserem getragen.

Externe Einheiten	9000	12000	18000	24000
Modell	Alastor 9E	Alastor 12E	Alastor 18E	Alastor 24E
Versorgungsspannung	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz
Maximale Absorption	8,3 A	9,1 A	11,2 A	15,9 A
Kühleistung	2,65 KW	3,54 KW	5,28 KW	7,10 KW
Heizleistung	2,75 KW	3,68 KW	5,40 KW	7,42 KW
Schutzart	IPX4	IPX4	IPX4	IPX4
Max. Arbeitsdruck	4,2 Mpa	4,2 Mpa	4,2 Mpa	4,2 Mpa
Max. Saugdruck	1,2 Mpa	1,2 Mpa	1,2 Mpa	1,2 Mpa
Geräuschpegel (±3 dB)intern/extern	53/60 db	52/60 db	55/61 db	59/64 db
Gewicht	25 Kg	25 Kg	30 Kg	34 Kg
Kältemittelgas	R32 - 310 g	R32 - 430 g	R32 - 720 g	R32 - 900 g
GWP	675	675	675	675
tCO2eq	0,209	0,29	0,486	0,608

Interne Einheiten	9000	12000	18000	24000
Modell	Alastor 9I	Alastor 12I	Alastor 18I	Alastor 24I
Versorgungsspannung	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz
Nominale Absorption	0,06 A	0,06 A	0,14 A	0,14 A
Kühlleistung	2,65 KW	3,54 KW	5,28 KW	7,10 KW
Heizleistung	2,75 KW	3,68 KW	5,40 KW	7,42 KW
Schutzart	IPX0	IPX0	IPX0	IPX0
Max. Arbeitsdruck	4,2 Mpa	4,2 Mpa	4,2 Mpa	4,2 Mpa
Max. Saugdruck	1,2 Mpa	1,2 Mpa	1,2 Mpa	1,2 Mpa
Rauschen (±3 dB)	35 db	35 db	42 db	43 db
Gewicht	8 Kg	8,5 Kg	10 Kg	14 Kg
Kältemittelgas	R32	R32	R32	R32
Min./max. Luftstrom	400/580 m³/h	420/610 m³/h	610/880 m³/h	880/1.310 m³/h

• I dati tecnici riportati sull'apparecchio e sulla documentazione accompagnatoria potrebbero tenere conto di circostanze ideali per la massimizzazione delle prestazioni dell'apparecchio
• The technical data reported on the appliance and accompanying documentation may take into account ideal circumstances for maximizing the performance of the appliance
• Los datos技术和 informados sobre el aparato y la documentacion que lo accompanies pueda tener en cuenta las circunstancias ideales para maximizar el rendimiento del aparato
• Les données techniques indiquées sur l'appareil et la documentation qui l'accompagne peuvent prendre en compte des circonstances ideales pour maximiser les performances de l'appareil
  Die auf dem Gerät und der Begleitdokumentation angegebenen technischen Daten konnen ideale Umstände zur Maximierung der Leistung des Geräts berücksichtigten

Melchioni Spa

Via P. Colletta 37, 20135 Milano | Tel. [phone] | www.melchioni-ready.com
