BEDIENUNGSANLEITUNG ATEM Mini Extreme BSS Audio

BSS-Case 3	3
Gültigkeit 4	4
Sicherheitshinweise 4	4
Bestimmungsgemäßer Gebrauch 5	5
Anschlüsse BSS-Case Economic 6	6
Anschlüsse BSS-Case Basic 7	7
Anschlüsse BSS-Case Professional 8	8
Anschlüsse BSS-Case Professional Option: SDI 8	8
Anschlüsse BSS-Case Option: USB / Batterieanschluss 9	9
Anschlüsse BSS-Case-Extreme 10	10
Anschlüsse BSS-Case-Extreme Professional 11	11
Anschlüsse BSS-Case Extreme Professional Option: SDI 12	12
Anschlüsse BSS-Case Extreme Option: USB / Batterieanschluss 12	12
Anschlüsse BSS-Case Extreme SDI Option: USB 13	13
Einbau des ATEM Mini / Extreme 14	14
Inbetriebnahme 16	16
Kühlung	16
Anschließen von Komponenten	17
USB-Ladeanschluss (Option)	18
Batterieanschluss (Option)	19
3/8 Zoll Befestigung (Option ATEM Mini)	21
Monitor Einstellungen	21
Betriebshinweise	22
Technische Daten 27	27
Fehlersuche	28
Wartung und Service	29
Entsorgung	30

BSS-Case

Herzlichen Dank, dass Sie sich zum Kauf eines BSS-Case entschlossen haben. Wir sind eine kleine Manufaktur, die aus den Erfahrungen der Praxis für die Praxis Produkte für Live-Streaming und Komponenten für Videohardware und Zubehör entwickelt.

Wir sind stets bestrebt, dass unsere Produkte einer hohen Qualität entsprechen und mit ihrer Langlebigkeit den Ansprüchen an den Einsatzfall gerecht werden. Zudem suchen wir den optimalen Weg zwischen Anspruch und Kosten. Deshalb können Sie die für Ihren Anwendungsfall passende technische Ausführung wählen.

Wir sind dankbar für Ihre Rückmeldungen betreffs Einsatzfall, Verbesserungen oder Wünsche an unsere Produkte.

Daniel Breitenbücher

Gültigkeit

Diese Anleitung gilt für folgende BSS-Case-Modelle und deren Optionen.

Modellbezeichnung Artikelnummer Ab Modelljahr

BSS-Case Economic ART-000252 03/2022

BSS-Case Basic ART-000033 05/2021

BSS-Case Professional ART-000129 05/2021

BSS-Case SDI ART-000360 10/2022

BSS-Case Extreme ART-000247 04/2022

BSS-Case Professional Extreme ART-000277 04/2022

BSS-Case Extreme SDI ART-000379 12/2022

Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise, Anweisungen und Bebilderungen, die in dieser Anleitung beschrieben sind. Nichtbeachtung kann zu Stromschlag, Brand oder schweren Verletzungen führen! Soweit nicht anders beschrieben gelten die Anweisungen und Sicherheitshinweise sowohl für das Case für den ATEM Mini, wie auch für den ATEM Mini Extreme.

• Betreiben Sie das Case nur liegend mit geöffnetem Deckel und unter Berücksichtigung der zulässigen Umgebungsbedingungen.
• Betreiben Sie das BSS-Case nicht im Regen oder unter der Einwirkung von Wasser oder kondensierender Feuchtigkeit.
• Öffnen Sie nicht die verschraubten Abdeckungen oder Klappen.
• Halten Sie das Case trocken und sauber.
• Stützen Sie sich nicht auf der ATEM Mini-Deckplatte im Case ab.
• Vermeiden Sie Stöße oder übermäßigen Druck auf das Case und seine Komponenten.
• Trennen Sie das Case nach Gebrauch immer von der Stromversorgung, indem Sie zuerst über den Ein-/Ausschalter die Komponenten stromlos machen und danach den Netzstecker ziehen.
• Verwenden Sie nur Anschlussgeräte, die mit den Anschlusswerten des ATEM Mini und den verwendeten Monitoren kompatibel sind. Weitere Hin-

weise dazu finden Sie in den Bedienungsanleitungen der jeweiligen Hersteller.

• Sollten Fremdkörper/Flüssigkeiten durch die Lüftungsöffnungen des BSS-Case eingedrungen sein, ziehen Sie sofort den Netzstecker und setzen Sie sich mit unserem Service in Verbindung.
• Um Kratzer zu vermeiden, legen Sie bei Lagerung und Transport ein welches, dünnes Tuch zwischen Bildschirm und ATEM Mini / Extreme.
• Lagern Sie das BSS-Case in trockener und sauberer Umgebung.
• Lassen Sie das Case nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren.
• Benutzen Sie das Case nicht mehr, wenn der Einschalter defekt, der Lüfter nicht in Betrieb oder eine sonstige eingebaute Komponente oder ein Bauteil defekt ist.
• Solange im Case noch kein ATEM Mini oder ATEM Mini Extreme verbaut ist, besteht durch die geänderte Schwerpunktlage Kippgefahr. Halten Sie daher beim öffnen des Deckels, bis zum abgeschlossenen Einbau, unter zur Hilfenahme einer zweiten Person, das Case in seiner waagrechten Lage.
• Aktuelle Informationen finden Sie auf https://bss-streamingservice.de/download/

Bestimmungsgemäßer Gebrauch

Das BSS-Case dient zur Übertragung und Aufzeichnung von Live-Streams unter fachgerechtem Gebrauch der verfügbaren Anschlussmöglichkeiten eines eingebauten ATEM Mini / Extreme in trockenen, sauberen und staubarmen Umgebungen. Die Lagerung bei Betrieb ist ausschließlich liegend mit geöffnetem Deckel.

Die folgenden Anschlüsse am BSS-Case sind benutzerfreundlich angeordnet. Abweichend können beim BSS-Case-Professional andere Anschlussbuchsen verbaut sein.

Vorderseite

• Ein-/Aus-Schalter (A)
• Blinddeckel oder Option: Kopfhöreranschluss 3,5 mm Stereo-Klinkenbuchse (B)

Rechte Seite

• Lüfter (C)

• Audioanschlüsse 2x3,5mm Klinke Stereo unsymmetrisch (D)
- Ethernetanschlussbuchse RJ45 (E)
- Netzanschluss 230 V Ausführung: C14 (F)

Rückseite

• USB-C (G)
• Blinddeckel (H)
  • HDMI in (I1-I4)

Die folgenden Anschlüsse am BSS-Case sind benutzerfreundlich angeordnet. Abweichend können beim BSS-Case-Professional andere Anschlussbuchsen verbaut sein.

Vorderseite

• Ein-/Aus-Schalter (A)
• Kopfhöreranschluss 3,5 mm Stereo-Klinkenbuchse (B)

• Audioanschlüsse 2x3,5 mm Klinke Stereo unsymmetrisch (D)
- Ethernetanschlussbuchse RJ45 (E)
• Netzanschluss 230 V Ausführung: C14 (F)

D E F

Rückseite

• USB-C (G)
• HDMI out (H)
  • HDMI in (I1-I4)

I1-I4HG

Die Anschlüsse am BSS-Case Professional entsprechen denen des BSS-Case Basic mit den folgenden Änderungen.

Vorderseite

• Ein-/Aus-Schalter (A)
  • Kopfhöreranschluss 6,35 mm verriegelbare Stereo-Klinkenbuchse (J)

Linke Seite

• Ethernetanschlussbuchse RJ45 (E)
  • Audioanschlüsse (2x female XLR-3-polig Stereo unsymmetrisch) (K1-K2)
• Netzanschluss 230 V Ausführung: C14 (F)

Die Anschlüsse am BSS-Case Professional entsprechen denen des BSS-Case Professional mit den folgenden Änderungen.

Rückseite

Die Anschlüsse am BSS-Case Professional entsprechen denen des BSS-Case Professional mit den folgenden Änderungen.

Vorderseite

• LED-Anzeige Batteriebetrieb (M)
- Überlastsicherung (N)

Rechte Seite

• USB-A (O)
  • Batterieanschluss - XLR 4-polig (P)

Die folgenden Anschlüsse am BSS-Case Extreme sind benutzerfreundlich angeordnet. Abweichend können beim BSS-Case-Extreme Professional andere Anschlussbuchsen verbaut sein.

Vorderseite

• Ein-/Aus-Schalter (A)
• Kopfhöreranschluss 3,5 mm Stereo-Klinkenbuchse (B)

Rechte Seite

• Lüfter (C)

Linke Seite

• Audioanschlüsse 2x3,5 mm Klinke Stereo unsymmetrisch (D)
- Ethernetanschlussbuchse RJ45 (E)
- Netzanschluss 230 V Ausführung: C14 (F)

Rückseite

• 2x USB-C (G)
• 2x HDMI out (H)
• 8x HDMI in (I1-I8)

Die Anschlüsse am BSS-Case Extreme Professional entsprechen denen des BSS-Case Extreme mit den folgenden Änderungen.

Vorderseite

• Ein-/Aus-Schalter (A)
- Kopfhöreranschluss 6,35 mm verriegelbare Stereo-Klinkenbuchse (J)

Rechte Seite

• Lüfter (C)

• Audioanschlüsse (2x female XLR-3-polig Stereo unsymmetrisch) (K1-K2)
• USB-A Ladebuchse Option (S)
- Ethernetanschlussbuchse RJ45 (E)
- Netzanschluss 230 V Ausführung: C14 (F)

FESK1-K2

Die Anschlüsse am BSS-Case Extreme Professional mit SDI-Option entsprechen denen des BSS-Case Professional mit den folgenden Änderungen.

Rückseite

• 2x USB-C (G)
• 2x HDMI out (H)
  • SDI in - BNC 75Ω (L5-L8)
• HDMI in (I1-I4)

Die Anschlüsse am BSS-Case Extreme Basic /Professional mit der Option USB / Batterieanschluss entsprechen denen des BSS-Case Extreme Basic / Professional mit den folgenden Änderungen. (Fotos zeigen beispielhaft die Ausführung Basic)

Vorderseite

• LED-Anzeige Batteriebetrieb (M)
- Überlastsicherung (N)

Linke Seite

• Batterieanschluss - XLR 4-polig (O)
• USB-A Ladeanschluss (P)
- Netzanschluss Ausführung: C6 (F)

M N

O P F

Die Anschlüsse am BSS-Case Extreme SDI entsprechen denen des BSS-Case Professional mit den folgenden Änderungen.

Rückseite

• 1x HDMI out (P)
  • 3x SDI-OUT (Q)
  • SDI in - BNC 75Ω (R1-R8)

• Lüfter (C)
• 2x USB-C Buchse (S1-S2)

S1 - S2C

Linke Seite

• Audioanschlüsse (2x female XLR-3-polig Stereo unsymmetrisch) (K1-K2)
• USB-A Ladeanschluss (P)
- Ethernetanschlussbuchse RJ45 (E)
- Netzanschluss 230V Ausführung: C14 (F)

FP EK1-K2

Einbau des ATEM Mini / Extreme

Sicherheitshinweis: Ziehen Sie vor allen Arbeiten am BSS-Case den Netzstecker aus der Steckdose!

Greifen Sie bei geöffnetem Einbauschacht nicht an die verbauten Elektronikkomponenten. Diese können auch bei abgezogenem Netzstecker noch für lange Zeit Spannung führen und einen elektrischen Schlag verursachen.

Kippgefahr: Beim Selbsteinbau des ATEM Mini Extreme besteht nach dem öffnen des Deckels in seiner Endlage akute Kippgefahr. Erst nach Einbau des ATEM Mini erreicht das Case die ausgewogene Schwerpunktlage. (Bild 11) Halten Sie daher beim öffnen des Deckels, bis zum abgeschlossenen Einbau der ATEM Mini Extreme, unter zur Hilfenahme einer zweiten Person, das Case in seiner waagrechten Lage.

(Bild 11) Kippgefahr bei nicht eingebautem ATEM Extreme

Der Einbau des ATEM Mini erfordert technisches Verständnis und etwas handwerkliches Geschick. Bitte wenden Sie sich an unseren Service, sollten Sie beim Einbau Unterstützung benötigen.

Benötigtes Werkzeug: Kreuzschlitzschraubendreher, Größe PH1

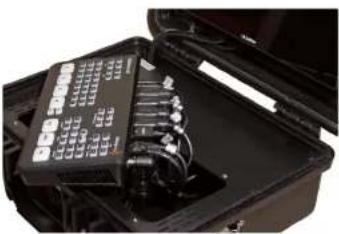

Anstecken der Kabel

Entfernen Sie zuerst alle Transportsicherungen und Schutzabdeckungen aus der Einbau-Aussparung. Entfernen Sie mit dem Schraubendreher die beiden C-Spanner (6x M3x8 ATEM Mini Case / 8x M3x8 ATEM Extreme Case), die rechts und links der Aussparung montiert sind.

(Bild 12) Kabel am ATEM Mini einstecken

Der ATEM Mini / Extreme wird von oben in die dafür vorgesehene Aussparung eingeschwenkt und mit den beiliegenden C-Schienen befestigt. Zuerst alle Kabel am ATEM Mini / Extreme einstecken (Bild 12). Diese sind alle analog zum Aufdruck am ATEM Mini / Extreme beschriftet. Halten Sie den ATEM Mini / Extreme mit einer Hand und stecken Sie die Kabel beginnend mit den Mikrofonanschlüssen von links nach rechts ein.

Hinweis: Ziehen Sie auf keinen Fall mit Kraft an den Kabeln, diese könnten dadurch beschädigt werden.

Das Einsetzen des ATEM Mini / Extreme geschieht durch Einschwenken der Rückseite in die Aussparung (Bild 13).

Aufgrund der vielen Kabel, die gleichzeitig eingesetzt werden, kann es notwendig sein, diese einzeln unter leichter Verdrehung, Stück für Stück einzuführen. Achten Sie darauf, dass die Kabel genügend Raum haben, um ohne großen Gegendruck unter der Abdeckung ihren Platz zu finden.

(Bild 13) ATEM Mini einschwenken

Hinweis: Arbeiten Sie vorsichtig und drücken Sie auf keinen Fall mit Kraft den ATEM Mini in die Aussparung! Sollten Sie einen zu großen Gegendruck spüren oder die Deckplatte sich unter dem Druck der Kabel verformen, entnehmen Sie den ATEM Mini / Extreme vorsichtig und sortieren Sie die Kabel erneut bis sich der ATEM Mini / Extreme ohne großen Gegendruck in die Aussparung einsetzen lässt. Ggf. müssen Sie diesen Vorgang mehrfach wiederholen, bis der ATEM seinen druckfreien Sitz findet.

Beim ATEM Extreme ist der Gegendruck beim einsetzen aufgrund der annähernd doppelten Kabelanzahl entsprechend höher. Beachten Sie aber auch hierbei die oben genannten Bedingungen für die Montage.

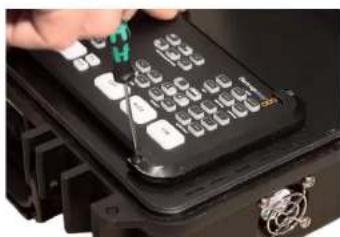

Legen Sie die beiden ATEM C-Spanner auf den ATEM Mini / Extreme auf und verschrauben Sie diese mit einen Kreuzschlitz-

(Bild 14) ATEM Mini mit C-Spannern verschrauben

schraubendreher, Größe PH1, mit den Schrauben M3x8 mm (6 St. ATEM Mini; 8 St. ATEM Extreme), max. Anzugsmoment 0,2Nm (! nur leicht anlegen) (Bild 14)

Inbetriebnahme

Ein-/Ausschalten

Öffnen Sie vor jedem Anschalten den Koffer und klappen Sie den Deckel ganz auf. Das BSS-Case besitzt ein innen liegendes Netzteil, (max. 5A Mini / 6,67 A Extreme). Zur Spannungsversorgung stecken Sie das mitgelieferte Netzkabel auf der linken Kofferseite ein.

Der Ein-/Ausschalter befindet sich auf der Koffervorderseite. (Bild 14) Mit dem Anschalten wird gleichzeitig der ATEM Mini eingeschaltet. Der Fieldmonitor muss über den auf der Oberseite befindlichen separaten Ein-/Ausschalter in Betrieb genommen werden.

(Bild 15) Ein-, Ausschalter auf der Vorderseite

Hinweis: Ziehen Sie nach dem Ausschalten und Schließen des Koffers immer den Netzstecker! Sonst besteht bei geschlossenem, eingeschalteten BSS-Case, die Gefahr der Überhitzung/Zerstörung der eingebauten Geräte.

Das Ausschalten des Gerätes erfolgt durch das manuelle Abschalten des Fieldmonitors an dessen Ein-Ausschalter auf der Gehäuseoberseite. Danach den Schalter am BSS-Case ausschalten.

Vergewissern Sie sich vor dem Schließen des Koffers, dass alle eingebauten Geräte abgeschaltet sind. Schließen Sie den Kofferdeckel und entfernen Sie das Netzkabel.

Kühlung

Integrierter Lüfter

Der BSS-Case besitzt einen eingebauten Lüfter zur Kühlung der eingebauten Komponenten. Dieser befindet sich an der rechten Kofferseite und darf in keinem Fall blockiert oder anderweitig zugestellt werden.

Achten Sie darauf, dass keine Gegenstände durch das Lüftungsgitter eindringen und den Lüfter blockieren. Sorgen Sie für genügend Freiraum (min. 15cm) rund um die Ausströmöffnung des Lüfters.

Lüftungsöffnungen

Rechts und links des ATEM Mini befinden sich auf der Deckplatte Lüftungsschlitze (Bild 16). Diese dürfen auf keinen Fall zugestellt, abgeklebt oder in sonstiger Weise in ihrem Querschnitt verringert oder blockiert werden. Sonst besteht die Gefahr der Überhitzung/Zerstörung der eingebauten Komponenten.

(Bild 16) BSS-Case Lüftungsschlitze

Hinweis: Setzen Sie das BSS-Case nicht dem prallen Sonnenlicht aus, sonst besteht die Gefahr der Überhitzung der Komponenten.

Anschließen von Komponenten

Alle Anschlüsse des ATEM Mini / Extreme sind an den Kofferaußen- seiten einfach zu erreichen. In der Basic-Ausführung des Koffers entsprechen diese den Anschlüssen am ATEM Mini und können analog dazu verwendet werden. Bitte beachten Sie die Informationen im Abschnitt Betriebshinweise zum Betrieb mit HDMI-Kabeln. Weitere Informationen finden Sie in der Bedienungsanleitung des ATEM Mini auf dessen Hersteller-seite im Bereich Support.

(Bild 17) 3,5mm Kopfhörerbuchse

Kopfhöreranschluss

Additional zu den Schnittstellen des ATEM Mini befindet sich auf

(Bild 18) 6,35mm Kopfhörerbuchse

der Vorderseite des BSS-Case (Ausführung Basic) ein 3,5mm (Bild 17) oder ein verriegelbarer 6,35mm Kopfhörer-Anschluss (Bild 18) (Ausführung Professional). Die Lautstärke lässt sich über das Software-Menü des Fieldmonitors regulieren. Weitere Informationen finden Sie dazu in der Bedienungsanleitung des Fieldmonitors.

USB-Ladeanschluss (Option)

Mit dem optionalen USB-Ladeanschluss lässt sich USB-Zubehör mit bis zu 2A Ladestrom versorgen.

Damit ein Gerät auch nur den Ladestrom erhält den es für die optimale Ladung benötigt findet nach dem verbinden der Kabel zuerst ein Austausch der entsprechenden Parameter zwischen dem Gerät und dem Ladecontroller statt. Ist das Gerät rein passiv, also ein reiner Verbraucher der keine Parameter senden kann, drosselt der Laderegler seinen Strom auf die USB 1.0 Norm von 100mA. Daher lassen sich verschiedene Geräte nicht oder nur sehr langsam am USB-Ladebuchse laden. Dies kann auch USB-Hubs, also USB-Verteiler betreffen, die sich mit ihren eigenen (teilweise niedrigeren) Lade-Parametern beim Ladecontroller anmelden.

Da selbst USB-Anschlusskabel zwischenzeitlich Chips besitzen können gelten für das optimale Laden am BSS-Case für den ATEM Mini folgende Empfehlungen:

(Bild 19) BSS-Case USB-Ladebuchse

• Geräte ausschließlich direkt anschließen (keine USB-Hubs verwenden)
• Nur Original-Kabel des Herstellers verwenden
• Keine passiven Geräte anschließen (beleuchtete Mini-Weihnachtsbäume etc.)

Batterieanschluss (Option)

Schließen Sie niemals 230V Netzspannung an den Batterieanschluss an. Es besteht Lebensgefahr!

Schließen sie keine anderen Kleinspannungen als nur die zulässige 12V-14,4V Gleichspannung am Batterieanschluss an.

Der Batterieanschluss am BSS-Case dient der Versorgung der eingebauten Komponenten sowie der am optionalen Ladeanschluss angeschlossenen. Als

Spannungsquelle eignen sich alle

12-14,4V Batterien/Akku die eine zulässige Dauerlast von mindestens 5A erlauben.

(Bild 20) BSS-Case Batterieanschluss

Schließen Sie keine Batterien an, die diese Vorraussetzungen nicht erfüllen. Es besteht Überhitzungs-, Kurzschluss- und Brandgefahr.

Optional können Sie das Case mit dem KFZ-Adapterkabel ART-000325 über eine 12V Bordspannungssteckdose oder den Zigarettenanzünder betreiben. Achten Sie beim Anschluss an eine Bordspannungssteckdose darauf, dass diese 12V/5A zu Verfügung stellt. Achtung, Bordspannungssteckdosen in LKW werden häufig mit 24V betrieben!

Spannungen größer 14,4V können zu Beschädigung oder Zerstörung der Regelungselektronik im BSS-Case führen.

Der Ein-Ausschalter an der Gehäusefront schaltet sowohl Netzals auch die Batteriespannung. Solange Netzspannung anliegt, gibt die Elektronik dieser Vorrang. Solange keine Netzspannung anliegt, bei Stromausfall oder beim abziehen des Netzsteckers schaltet die Elektronik au-

(Bild 21) LED & Sicherung an der Frontseite eines Case für ATEM Extreme

tomatisch auf Batteriespeisung um. Sobald das Case von Batteriespannung gespeist wird, leuchtet die rote LED an der Gehäusefront.

Die interne Elektronik ist auf zusätzliche Lasten (z.B. an einem optionalen USB-Ladeanschluss) bis 1,5 A Last kalibriert.

Darüberhinaus gehende Lasten sind, um ein sicheres Umschalten zwischen Netz- und Batteriespannung zu gewährleisten, zu vermeiden.

Überlastsicherung - Überspannungsschutz

Wenn 5A oder mehr über die angeschlossenen Geräte verbraucht werden, kann die Sicherung an der Frontseite auslösen. Trennen Sie in diesem Fall nicht notwendige Verbraucher (z.B. vom USB-Ladeanschluss) von der Spannungsversorgung.

Wechseln Sie die Sicherung. Eine Ersatzsicherung befindet sich im Sicherungshalter auf der Deckplatte (ATEM Mini) oder hintern dem klappbaren Bildschirm (ATEM Extrem) neben dem rechten Magnethalter.

Ebenso löst die Sicherung bei angeschlossener Überspannung (≥17,3V) zum Schutz der angeschlossenen Geräte aus. Prüfen Sie in diesem Fall vor wiedereinsetzen der Sicherung die Spannungsquelle auf den korrekten Spannungswert (12-14,4V). Bitte beachten Sie, dass die Leerlaufspannung (ohne geschlossene Verbraucher) von Batterien oder Akkus höher ausfallen kann und es dadurch ggf. zum auslösen der Sicherung kommt.

Ersatzsicherung

Glasrohrsicherung 5x20mm; 5,0A; Auslösecharakteristik: FLINK

Verpolungsschutz

Die eingebaute Case-Bordelektronik besitzt einen Verpolungsschutz. In seltenen Fällen kann es bei KFZ-Bordspannungssteckdosen der Fall sein, dass diese auf dem Stiftkontakt anstatt +12V, Masse (-) führen. Sollte daher nach dem Anschluss des Cases an eine Bordspannungssteckdose keine Funktion der Geräte ersichtlich sein, so prüfen Sie bitte auch diesen Möglichkeit.

Über das Adapterkabel ART-000326 mit seinem offenen Kabelende können kundenspezifisch diverse Stecker zum Anschluss an eine 12V Gleichspannungsquelle konfektioniert werden. Bitte beachten Sie, dass alle verwendeten Stecker bzw. Verbindungselemente vom Hersteller für mindestens 5A Dauerstrom freigegeben sein müssen.

Achten Sie auf die vom Hersteller beschriebene Befestigungsart um Übergangswiderstände zu minimieren und einen sicheren Stromfluss zu gewährleisten.

Litzenfarbe am offenen Ende: braun = +12V ; blau = Masse

3/8 Zoll Befestigung (Option ATEM Mini)

Über die 3/8 Zoll Befestigung am Gehäuseboden kann das Case auf Stativen, Rohren und Ähnlichem befestigt werden.

Die Befestigung erfolgt über ein 3/8 Zoll UNC-Gewinde, das in der Foto- und Videotechnik eine gängige Befestigungsart darstellt.

Die Mindesteinschraubtiefe beträgt 15mm, das maximale Anzugsdrehmoment (mit Kontermutter) 15Nm.

Die maximalen Belastungswerte des Cases im montierten Zustand

können aus der folgenden Skizze entnommen werden. Diese betragen an der Vorder- sowie an den Seitenkanten aus der Senkrechten jeweils 75N.

(Bild 22) Max. Belastung: F = 75N

Monitor Einstellungen

ATEM Mini Economic

Der Monitor des ATEM Mini Economic wird über den Hauptschalter am Case Ein- und Ausgeschaltet. Alle notwendigen

Menüeinstellungen lassen sich über Taster an der rechten Seite der Monitorbasis einstellen. Bitte beachten Sie für erweiterte Einstellungen, die dem Lieferumfang beigefügte Betriebsanleitung

(Bild 23) Monitor vom Magnethalter gelöst

ATEM Mini Basic /- Professional

Der Fieldmonitor im Case für den ATEM Mini Basic oder -Professional besitzt einen eigenen Einschalter an der rechten Monitoroberseite. Dieser muss nach Einschalten des Hauptschalters zusätzlich betätigt werden.

ATEM Mini Extreme

Der Monitor des ATEM Mini wird über den Hauptschalter am Case Ein- und Ausgeschaltet. Alle notwendigen Menüeinstellungen lassen sich über Taster an der rechten Seite der Monitorbasis einstellen. Bitte beachten Sie für erweiterte Einstellungen, die dem Lieferumfang beigefügte Betriebsanleitung des Monitors.

Die Neigung des Monitors lässt ich ergonomisch durch aufklappen in den passenden Blickwinkel bringen. (Bild 23) Fassen Sie dazu den Monitor mittig am oberen Rahmen und lösen sie diesen mit einem leichten Ruck von den beiden Haltemagneten.

Hinweis: Bringen Sie den Monitor vor dem schließen des Case-Deckels zurück in seine Ausgangslage. Beide Magnete müssen dabei sicher kontaktiert sein.

Betriebshinweise

HDMI

HDMI-Kabel gibt es seit Einführung dieses Standards in verschiedenen Versionen, aktuell bis Version 2.1. Diese unterscheiden sich technisch u.a. in der maximal übertragbaren Datenrate, der Bildauflösung und Frequenz, der Tonübertragungs- und der Farbraumformate.

Alle im BSS-Case für den ATEM Mini verwendeten HDMI-Kabel entsprechen mindestens der HDMI-Spezifikation 2.0. Dies entspricht einer maximalen Bildauflösung von 4k 60Hz. Da der ATEM Mini maximal 1080p 60Hz Signale verarbeiten kann, sind genügend Reserven vorhanden.

HDMI ist eine digitale Datenübertragung. Im Gegensatz zu analogen Signalübertragungen bei denen das Signal über die Länge des Übertragungswegs allmählich an Pegel verliert, ist dies entweder in voller Qualität vorhanden oder fällt gänzlich aus. Bitte beachten Sie daher die folgenden Hinweise für einen störungsfreien Betrieb.

Was tun wenn kein Signal am ATEM Mini ankommt?

ATEM Mini - Unterschiede bei den HDMI-Eingängen

Der HDMI-Eingang 1 am ATEM Mini ist ein sogenannter „Niedrig-Latenz“ Eingang. Verwenden Sie diesen bei allen HDMI-Verbindungen mit Kabellängen über 5m oder bei Signalen die an den Eingängen 2-4 ggf. nicht korrekt korrekt empfangen werden.

Die sichere Signalübertragung ist bei HDMI von mehreren Faktoren abhängig:

Spezifikation und Qualität der HDMI-Kabel

• Verwenden Sie nur HDMI-Kabel der Spezifikation 2.0 oder besser. Diese werden auch unter der Bezeichnung „HDMI Premium High Speed“ im Handel angeboten.
• Verwenden Sie möglichst kurze Kabel.
• Bei Kabellängen >5m ist die Abschirmung und der Kabelaufbau sehr entscheidend. Verwenden Sie nur mehrfach (3-fach) geschirmte, hochwertige Kabel.
• Verzichten Sie wo immer möglich auf Kabellängen von 10m oder darüber. Verwenden Sie alternativ aktive Signalwandler auf SDI, CAT5, Glasfaser oder ähnliche Übertragungsvarianten die längere Kabelwege aufgrund ihrer Spezifikation ermöglichen. HDMI-Kabel mit Signalrepeater können auch funktionieren, sollten aber mit der Signalquelle und dem Empfänger (ATEM Mini) getestet werden.

Signalquelle

Mit entscheidend ist die Signalquelle. Je nach Gerät kann ein Kabel an der einen Quelle problemlos funktionieren, dasselbe Kabel am selben HDMI-Eingang des ATEM Mini mit einer anderen Quelle nicht. Dies hängt davon ab welchen Signalpegel das Quellengerät liefert, wie hoch in der Kombination mit dem Kabel dessen Dämpfung ist etc.

Unsere Erfahrung zeigt, dass mit hochwertigen, gut geschirmten Kabeln sogar Quellen mit geringen Signalpegel, problemlos am ATEM Mini funktionieren. Ein Test ist dazu aber in jedem Fall vorab notwendig.

Kompatible Parameter

Normalerweise stimmen sich aktive HDMI-Geräte vor Beginn der Übertragung in einem Datenaustausch auf kompatible Parameter ab. Im Falle des ATEM Mini

bedeutet dies eine maximale Auflösung von 1080p 60Hz, 8-Bit Farbtiefe, sowie RGB oder 4:2:2 Farbunterabtastung.

Einzelne Geräte wie (professionelle) Videokameras oder auch (SDI-)Signalwandler können oder geben jedoch ein fest vorparametriertes Signal aus. Sollte dieses nicht mit den Spezifikationen des ATEM Mini kompatibel sein (z.B. 4k, 10-Bit, REC 2020 u.ä.), gibt dieser unabhängig von den verwendeten Kabeln, auf diesem Eingang kein Signal oder ein Bildflackern (eine stabile Verbindung kommt nicht zustande) aus!

Bitte stellen Sie daher die Ausgangsparameter ihrer Signalquelle passend zu den Spezifikationen der HDMI-Eingänge des ATEM Mini ein.

Signalempfänger

Nicht jeder Empfänger eines HDMI-Signales hat die gleiche Eingangsempfindlichkeit. Das eine Gerät kann ein sichere Signalverbindung mit der entsprechenden Quelle-Kabel Kombination aufbauen, ein Anderes wiederum nicht. In unserem Falle, beim Betrieb mit dem ATEM-Mini, ist diese Frage jedoch obsolet. Hier müssen wir mit dem leben, was Blackmagic Design entwickelt und an Komponenten verbaut hat.

Fazit

In allen unseren Tests mit entsprechenden Kabeln von verschiedenen Herstellern, in verschiedenen Kabellängen (0,3 m – 10 m), an verschiedenen Quellen, mit verschiedenen ATEM Mini und mit entsprechendem HDMI-Testgerät (Signal-Generator), sind wir zu den folgenden Ergebnis gelangt:

Mit hochwertigen Kabeln (2.0 und gute 3-fach Schirmung) sowie den richtigen, kompatiblen Übertragungsparametern liefern alle getesteten Quellen problemlos Signale via BSS-Case an den ATEM-Mini. Lediglich bei einem (günstigeren) Kabel mit 10 m Länge konnten wir einen Signalausfall am ATEM Mini feststellen. Dabei spielte es keine Rolle ob die Kabel am BSS-Case oder direkt am ATEM Mini eingesteckt sind. Alternativ dazu war mit einem hochwertigen 10 m HDMI-Kabel der Signafluss mit allen getesteten Quellen problemlos möglich.

Unsere Empfehlung:

Unsere Empfehlung ist aufgrund unserer durchweg positiven Erfahrungen, HDMI Qualitäts-Kabel der Firma PURELINK (z.B. Serie PI 1000 oder besser) zu verwenden. Diese sind in verschiedenen Längen verfügbar.

Audio-Anschlüsse

Das BSS-Case für ATEM Mini enthält je nach Ausführung zwei Audio-Eingänge, die entweder als 3,5 mm Stereoklinkenbuchse (Basic) oder als 3-polige XLR-Buchse (Professional) ausgeführt sind. Diese Eingänge sind analog zu den Eingängen am ATEM Mini unsymmetrische Stereo-Eingänge. Damit lässt sich beispielsweise das Audiosignal eines PC oder Smartphone einspielen. Das Professional Case enthält dafür zwei beiliegende Audio-Adapter (3,5 mm Stereoklinke auf 3-poligen XLR-Stecker).

Unsymmetrische Stereo-Eingänge

In der ATEM Software (ATEM Software Control Panel) kann die Eingangsempfindlichkeit der beiden Audioeingänge auch auf „Mic“ (Mikrofon) umgestellt werden. Trotzdem sind diese Eingänge nicht zum direkten Anschluss eines symmetrisch beschalteten Mikrofons geeignet. In einem solchen Fall ist ein (Stereo-) Signalwandler (symmetrisch nach unsymmetrisch) vorzuschalten. Andere Methoden, wie das Verwenden von Audiokabel mit entsprechenden Brücken zwischen den Pins, kann zwar im Einzelfall funktionieren, vielfach entstehen dabei jedoch Brummschleifen oder andere Audio-Artefakte, die nicht zum gewünschten Ergebnis führen.

Die Signaleinspeisung aus den unsymmetrischen Ausgängen eines vorgeschalteten Mischpultes, ist sicher eine der einfachsten Möglichkeit, Mikrofone an den ATEM Mini anzuschließen. Unsere Erfahrung zeigt, dass je nach interner Verschaltung des Pultes, die Verwendung eines (zweikanaligen) Line-Übertragers zum Entkoppeln von Masseschleifen dennoch erforderlich sein kann.

Unsere Empfehlung:

• Verwenden Sie, wo immer möglich, unsymmetrische Stereosignale mit Hifi-Pegel zum einspeisen in die Audio-Eingänge des ATEM Mini.
• Nutzen Sie zum Anschluss von Mikrofonen ein vorgeschaltetes Mischpult mit unsymmetrischen Ausgängen. Gegebenenfalls kann dazu ein Y-Kabel mit 3,5 mm Stereoklinke (für das Basic-Case) oder eines mit 3-poligem XLR Male Stecker (für das Professional-Case) notwendig sein.
• Je nach interner Verschaltung des Mischpultes können trotzdem Brummschleifen auftreten. In diesem Fall nutzen Sie bitte einen entsprechenden Line-Übertrager (galvanische Trennung) zwischen Mischpultausgang und ATEM Mini Audioeingang.

- Alternativ sind zum direkten Einspeisen von einzelnen symmetrischen Audioquellen Signalwandler (symmetrisch – unsymmetrisch) einsetzbar. Diese externen Wandler erhalten Sie im Fachhandel.

Audio-Workaround

Viele Kameras können symmetrische Signale direkt verarbeiten (meist am XLR-Eingang erkenntlich). Damit wird das Signal via HDMI-Eingang dem ATEM Mini zur Verfügung gestellt. Diese Lösung hat zudem den Vorteil, dass Video und Audio von der Kamera synchronisiert werden. In diesem Videoeingang kann mit der Taste "ON" am ATEM Mini das Audiosignal auch beim Umschalten der Quellen fest im Stream platziert werden.

Weitere Informationen zu den Audio-Spezifikationen des ATEM Mini finden Sie unter anderem im Forum des Herstellers unter: https://forum.blackmagicdesign.com

Technische Daten

Inbetriebnahme Bedingungen

Temperaturbereich	+5° – +40°C
Relative Luftfeuchtigkeit	20 – 90%	Nicht kondensierend
Lagertemperatur	-20° – +60°C
Nicht in Höhen von über2000m über demMeeresspiegel einsetzen
Nicht in staubiger Umgebungbetreiben

Elektrische Anschlusswerte Netzspannung

Anschlussspannung ~230V/5A ATEM Mini Case
Leistung 60 W	ATEM MInl Case
Anschlussspannung	~230V/6,67A	ATEM Extreme Case
Leistung 80 W	ATEM Extreme Case
Anschlussspannung	~230V/7,0A	ATEM Extreme Case & Bat.-option
Leistung 90 W	ATEM Extreme Case & Bat.-option

Elektrische Anschlusswerte Batteriespannung

Anschlussspannung = 12 - 14,4V/5A

Leistung 60 W

Maximale Schraubenanzugsmomente

Bezeichnung Schrauben Größe Max. Drehmoment

ATEM-Abdeckung DIN 7380 M4x12 0,3 Nm

Bildschirmverschraubung DIN 7380 M4x12 0,4 Nm

ATEM C-Spanner ISO 7380 M3x8 0,2 Nm

Fehlersuche

Aufgetretener Fehler Erste Maßnahme Weitere Maßnahme
Die eingebautenKomponentenfunktionieren nicht.	Prüfen Sie, ob derNetzstecker richtigeingesteckt ist.	Schalten Sie den Ein-/Aus-Schalter am BSS-Case erneut ein.
	Prüfen Sie, obNetzspannungvorhanden ist.	Stecken Sie an eineranderen Steckdose/Stromkreis ein.
Bei Batterlebetrieb- die eingebautenKomponentenfunktionieren nicht	Prüfen Sie, obBatteriespannungvorhanden ist. (leuchtetdie LED an derFrontseite?)	Entfernen Sie alleangestecktenVerbraucher (z.B. amUSB-Port) und schaltenSie den Ein-/Aus-Schalter erneut ein.
Der Bildschirmfunktioniert nicht.(nur ATEM Mini)	Schalten Sie denBildschirm ein, durchDrücken >5 Sec auf denEinschalter (rechteOberseite).	Prüfen Sie, ob der 12VDC Spannungssteckeram Bildschirm (linkeUnterseite) korrekteingesteckt ist.
Der Lüfter läuft nicht Schalten Sie das BSS-Caseaus, trennen es vomStromnetz und prüfen Sie,ob ein Fremdkörper denLüfter blockiert(Sichtprüfung).		Entfernen Sie denFremdkörper vorsichtigvon außen. KontaktierenSie ansonsten unserenService.
Ein angeschlossenesGerät wird amATEM Mini / Extremenicht erkannt.	Stellen Sie sicher, dass dieentsprechendeSchnittstelle am Gerätaktiviert ist und zu denerforderlichen ATEM-Eingangswertenkompatibel ist.	Bei HDMI-Eingangssignalen:Wechseln Sie den HDMI-Eingang am BSS-Caseoder/und tauschen Siedas HDMI-Anschlusskabel.

Wartung und Service

Überprüfen Sie bei jeder Inbetriebnahme, dass der Lüfter des BSS-Case sich in Betrieb befindet.

Prüfen Sie regelmäßig die Netzanschlussleitung auf etwaige Beschädigungen. Halten Sie das Case sauber. Die Oberflächen können mit einem feuchten Lappen gereinigt werden.

Hinweis: Kunststoffreiniger und vor allem Desinfektionsmittel können die Oberfläche des BSS-Case angreifen. Testen Sie daher speziell für Kunststoff zugelassene Reiniger sowie Desinfektionsmittel zuerst an einer nicht auffälligen Stelle auf Veränderungen am Material.

Informationen zur Reinigung der eingebauten Komponenten finden Sie in deren Bedienungs- und Inbetriebnahmeanleitungen oder auf der Webseite des Herstellers.

Serviceanschrift

Bitte wenden Sie sich im Servicefall oder bei Ersatzteilanfragen an die unten stehende Adresse. Halten Sie in jedem Fall die 10-stellige Seriennummer des BSS-Case bereit. Diese finden Sie auf dem Typschild auf der Kofferinnenseite.

Bedienungsanleitung DE DOC-000001

Entsorgung

Elektronikbauteile gehören nicht in den Hausmüll, sondern sollen einer getrennten Entsorgung zugeführt werden.

Daniel Breitenbücher

Validity

Daniel Breitenbücher

Validité

Daniel Breitenbücher

Validità

Daniel Breitenbücher

Validez

Modellbezeichnung Artikelnummer Ab Modelljahr

BSS-Case Economic ART-000252 03/2022

BSS-Case Basic ART-000033 05/2021

BSS-Case Professional ART-000129 05/2021

BSS-Case SDI ART-000360 10/2022

BSS-Case Extreme ART-000247 04/2022

BSS-Case Professional Extreme ART-000277 04/2022

BSS-Case Extreme SDI ART-000379 12/2022

Technische Änderungen vorbehalten
