Produkttyp	Wandpanel für Soundweb London Netzwerk
Modell	BLU-10
Marke	BSS Audio
Anwendung	Audio-Kontrollpanel für professionelle Beschallungssysteme
Spannungsversorgung	12-48V DC oder Power over Ethernet (IEEE 802.3af)
Stromaufnahme	Max. 300 mA bei 12V
Netzwerkanschluss	Ethernet RJ45, Cat5
Maximale Kabellänge	300 Fuß (ca. 100 Meter)
Montage	Für 3-fach US-Unterputzdose (Standard)
Gehäusematerial	Metall (empfohlen für EMV-Konformität)
Zertifizierungen	CE, FCC Teil 15 Klasse A, EN 55103
Kompatibilität	Soundweb London Systeme (BLU-16, etc.)
Lieferumfang	BLU-10 Panel, Montageschrauben
Schnittstellen	1x Ethernet (RJ45), 1x DC-Eingang
Steuerung	Über Soundweb London Konfigurationssoftware
Stromversorgung über PoE	Ja, IEEE 802.3af kompatibel
Betriebsumgebung	Innenbereich, trockene Umgebung
Besondere Merkmale	Einfache Installation, geringer Stromverbrauch
Garantie	Herstellergarantie (Details siehe Handbuch)

Häufig gestellte Fragen - Soundweb London BLU-10 BSS Audio

Welche Spannungsversorgung benötigt der BLU-10?

Der BLU-10 kann entweder über eine externe 12-48V DC Spannungsquelle oder über Power over Ethernet (PoE) gemäß IEEE 802.3af versorgt werden.

Wie wird der BLU-10 montiert?

Das Panel ist für den Einbau in eine 3-fach US-Unterputzdose ausgelegt. Die Montage erfolgt mit den beiliegenden Schrauben. Zur Einhaltung der EMV-Richtlinien wird eine Metalldose empfohlen.

Welche Netzwerkkabel werden verwendet?

Es wird ein Cat5-Ethernetkabel verwendet. Bei direkter Verbindung mit einem Rackgerät wird ein Crossover-Kabel benötigt, bei einem Switch ein Standard-Patchkabel.

Kann der BLU-10 mit anderen Soundweb London Geräten verwendet werden?

Ja, der BLU-10 ist voll kompatibel mit dem Soundweb London System, z.B. BLU-16 oder BLU-32.

Wie groß ist der Stromverbrauch?

Der maximale Stromverbrauch beträgt 300 mA bei 12V (ca. 3,6 Watt). Bei PoE ist der Verbrauch ähnlich.

Welche Zertifizierungen hat das Gerät?

Der BLU-10 ist CE- und FCC (Klasse A) zertifiziert und erfüllt die EMV-Normen EN 55103.

Kann ich den BLU-10 im Außenbereich installieren?

Nein, das Gerät ist nur für den Innenbereich in trockener Umgebung vorgesehen.

Welche maximale Entfernung ist zwischen BLU-10 und Switch möglich?

Die maximale Kabellänge beträgt 300 Fuß (ca. 100 Meter).

Wie konfiguriere ich den BLU-10?

Die Konfiguration erfolgt über die Soundweb London Software, mit der Sie das Panel parametrieren können.

Ist der BLU-10 mit PoE-Switches kompatibel?

Ja, das Gerät unterstützt Power over Ethernet nach IEEE 802.3af und ist kompatibel mit gängigen PoE-Switches und Midspan-Geräten.

BEDIENUNGSANLEITUNG Soundweb London BLU-10 BSS Audio

Soundweb™ London BLU-10

Wall Panel Installation Guide

Line drawing of a city skyline with iconic buildings and arches (no text or symbols)

BSS Audio

8760 S. Sandy Parkway

Sandy, Utah 84070, USA

http://www.bssaudio.com

801-566-8800

DECLARATION OF CONFORMITY

Manufacturer's Name: BSS Audio

Manufacturer's Address: 8760 S. Sandy Parkway

Sandy, Utah 84070, USA

declares that the product:

Product name: BLU 10

Note: Product name may be suffixed by the letters-EU.

Product option: None

conforms to the following Product Specifications:

Safety: Low Voltage Device

EMC: EN 55103-1 (1996)

EN 55103-2 (1996)

Supplementary Information:

The product herewith complies with the requirements of the Low Voltage Directive 73/23/EEC and the EMC Directive 89/336/EEC as amended by Directive 93/68/EEC.

Vice-President of Engineering – Pro

8760 S. Sandy Parkway

Sandy, Utah 84070, USA

Date: October 24, 2005

European Contact: Your local BSS Audio Sales and Service Office or

Harman Music Group

8760 South Sandy Parkway

Sandy, Utah 84070, USA

Ph: [phone]

Fax: [phone]

Introduction

We have written this guide with the aim of helping installers and sound engineers alike to get the most out of the BLU-10. We recommend that you read this manual, before attempting to operate the unit. We welcome any comments or questions regarding the BLU-10 or other BSS products, and you may contact us at the address or world wide web sites given overleaf.

Regulatory Information

An example of this equipment has been tested and found to comply with the following European and International Standards for Electromagnetic Compatibility (only when used with a metal wall-box):

FCC part 15 Class A

EN55103-1: 1996 (E2)

EN55103-2: 1996 (E2)

Mechanical Installation

The BLU-10 is designed to fit into a standard 3-gang US wall box. Screws are provided to fix the unit in place.

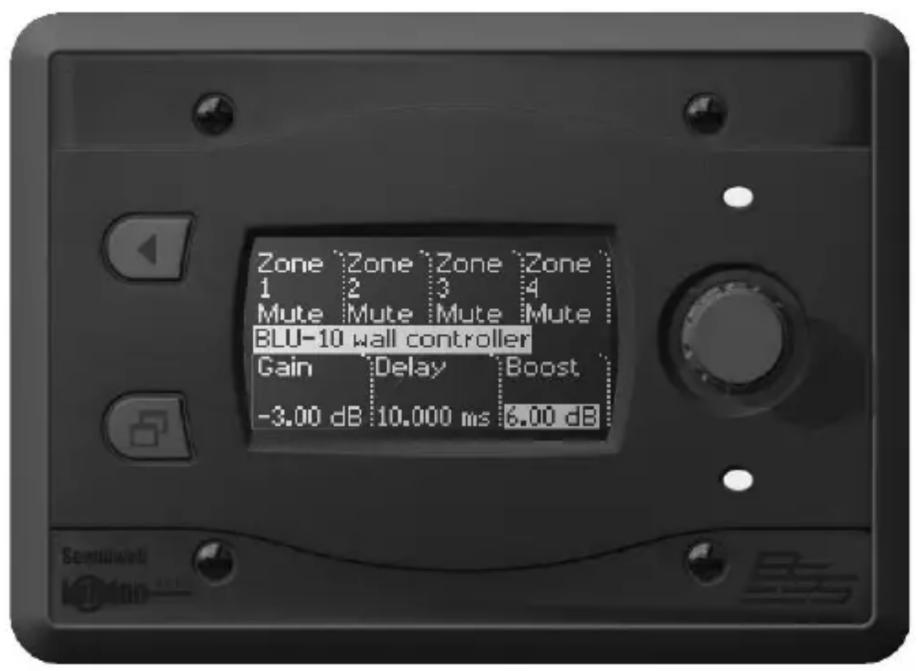

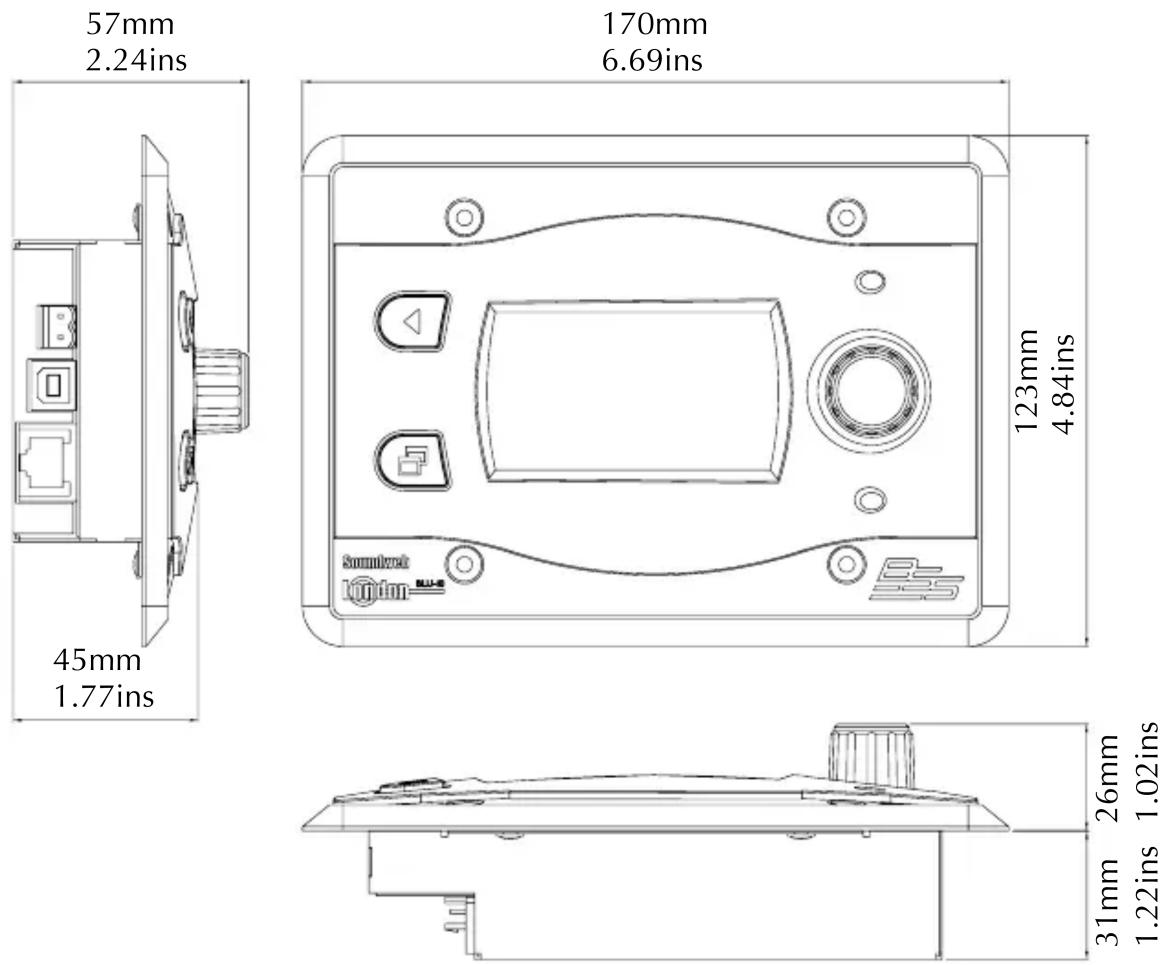

Dimensions of the unit are shown below. The use of a metal wall box is recommended to ensure that the installation meets necessary EMC standards.

Power

The BLU-10 requires 12-48V DC to be supplied externally. There are two ways to do this:

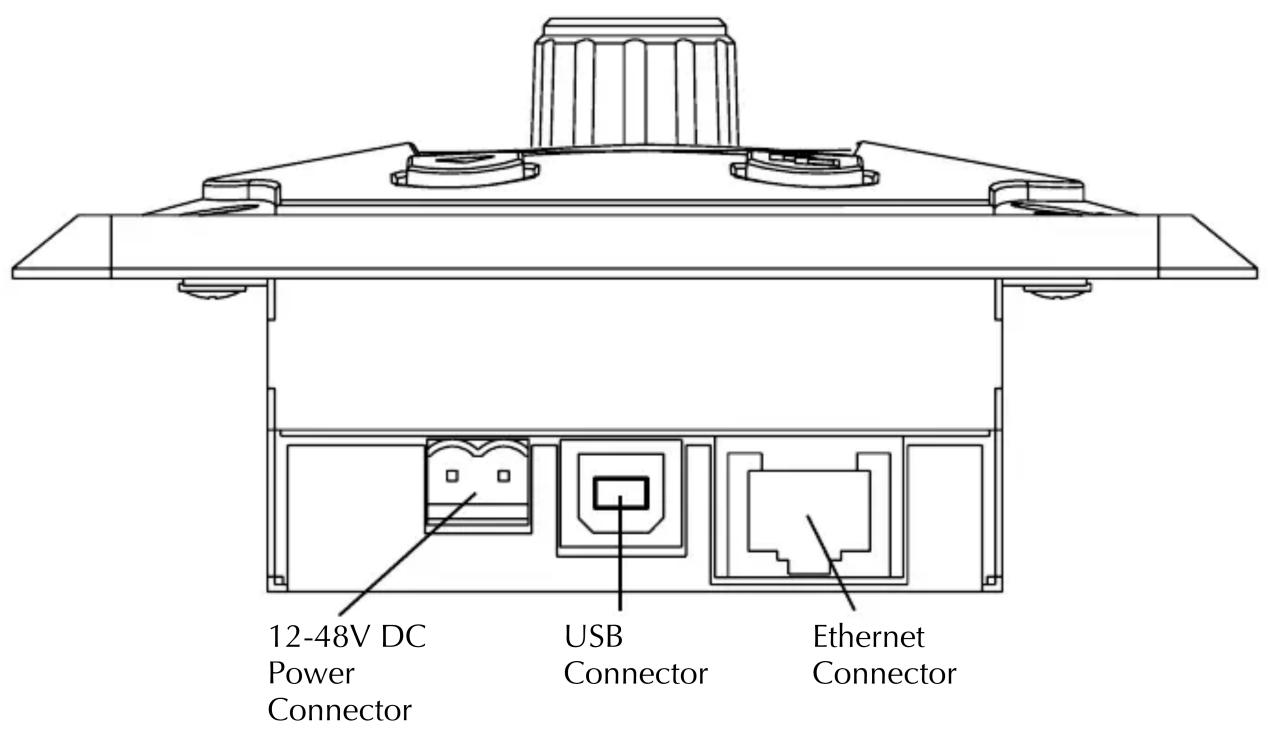

Connect a suitable supply to the 12-48V DC connector, see diagram below,

or

the unit may be power via the Ethernet connector using IEEE802.3af Power Over Ethernet (POE).

Typical mid-span ethernet powering devices are:

3Com® Power over Ethernet Single-Port Midspan Solution - p/n 3CNJPSE

3Com® Power over Ethernet Multiport Midspan Solution - p/n 3CNJPSE24

Ethernet switches with power over ethernet ports include:

3Com® SuperStack® 3 Switch 4400 PWR - p/n 3C17205

HP ProCurve Switch 2626-PWR - p/n J8164A#ABA

Wiring

The BLU-10 connects into a Soundweb London network via its Ethernet port, either directly into the rear of a rackmount device (e.g., BLU-16) with a Cat 5 crossover cable, or with a standard Cat 5 cable into an Ethernet switch.

Technical Specifications

Maximum network cable length: 300 feet (100 meters)

Power consumption: 300mA max at 12V
