BEDIENUNGSANLEITUNG SMAKLIG 504.678.83 IKEA

Sicherheitshinweise	15
Aufstellung	16
Produktbeschreibung	17
Bedienfeld	17
Indikatoren	17
Leitfaden zum Kochgeschirr 18
Erster Gebrauch 18
Täglicher Gebrauch 19
Funktionen	20

Gartabelle	20
Reinigung und Pflege 21
Probleme losen 21
Technische Daten 22
Elektrischer Anschluss 23
Hinweise zum Umweltschutz 23
Hersteller	24
IKEA GARANTIE 24

Sicherheitshinweise

These Sicherheitsanweisungen vor dem Gebrauch durchlesen. These Anweisungen zum Nachschlagen keinig zuganglich aufbewahren.
In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die stets beachtet werden,müssen.Der Hersteller übernimmt keine Haftung fur die Nichtbeachtung dieser Sicherheitshinweise, fur unsachgemae Verwendung des Gerats oder falsche Bedienungseinstellung.
WARNUNG: Das Gerät und die zugänglichen Teile werden bei der Benutzung heiß. Das Berühren heißer Teile ist unbedingt zu vermeiden. Kinder unter 8 Jahren dürfen sich dem Gerät nur unter Aufsichtnahme.
WARNUNG: Wenn die Kochfeldoberfläche rissig ist, das Gerät nicht verwenden - Stromschlaggefahr.
WARNUNG! Brandgefahr: Lager Sie nichts auf der Kochoberfläche.
VORSICHT: Das Garverfahren muss überwacht werden. Ein kurzes Garverfahren muss kontinuierlich überwacht werden.
WARNUNG: Unbeaufsichtigtes Garen mit Fett oder Öl auf einem Kochfeld kann gefährlich sein - Brandgefahr. NIEMALS versuchen, das Feuer mit Wasser zu Löschen: Stattdessen das Gerät ausschalten und dann die Flamme zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
Benutzen Sie die Kochmulde nicht als Arbeitsfläche oder Ablage.
Kleidung oder andere brennbare Materialien vom Gerät fernhalten, bis alle Komponenten vollständig abgekühlt sind - Brandgefahr.
Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Topfdeckel auf die Kochfeldoberfläche, da sie heißt werden konnen.

Babys und Kleinkinder (0-3 Jahre) mussen vom Gerät ferngehalten werden. Jüngere Kinder (3-8 Jahre) mussen vom Gerät ferngehalten werden, es sei dessie werden ständig beaufsichtigt. Dieses Gerätarf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät speien. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.
Schalten Sie das Kochfeld nach der Benutzung mit den Bedienelementen aus und verlassen Sie sich nicht allein auf die Topferkennung.

ZULÄSSIGENUTZUNG

VORSICH: Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem Timer oder einer separaten Fernbedienung, ausgelegt. Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterkuchen im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gutshäuser; für Gaste in Hotels, Motels, Frühstückspensionen und anderen Wohneinrichtungen.
Jegliche andere Art der Nutzung (z.B. Aufheizen von Räumen) ist untersagt.
Dieses Gerät ist nicht für den professionellen Gebrauch ausgelegt. Das Gerät ist nicht für die Benutzung im Freien geeignet.

INSTALLATION

Das Gerät muss von zwei oder mehr Personen gehandelt und aufgestellt werden - Verletzungsgefahr. Tragen Sie Schutzhandschuhe zum Auspacken und zur Installation - Risiko von Schnittverletzungen. Die Installation, der Wasseranschluss (falls vorhanden), der elektrische Anschluss und eventuelle Reparaturen dürfen nur von einer Fachkraft durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fern halten. Prufen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei Problemen wenden Sie sichitte an ihren Handler oder an den nachsten Kundendienst. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen - Stromschlaggefahr. Wahrend der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.
Den Unterbauschrank vor dem Einschieben des Gerats auf das Einbauma zurechtschneiden und alle Sagespane und Schnittreeste entfern.
Wenn das Gerät nicht über einem Ofen installiert ist, muss eine Trennplatte (nicht inbegriffen) in dem Fach unter dem Gerät installiert werden.

HINWEISE ZUR ELEKTRIK

Es muss gemäß den Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zuziehen, oder es mit einem Trennschalter, welcher der Steckdose vorgeschaltet ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.

Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Bedieren Sie das Gerät nicht, wenn Sie nasse Höhe haben oder barfuß sind. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei Funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.

Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einerähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.

HINWEIS: Personen mit einem Herzschrittmacher oder einem ähnlichen medizinischen Gerät sollenn vorsichtig sein, wenn sie sich in der Höhe des Induktionskochfelds aufhalten. Das elektromagnetische Feld kann den Schrittmacher oder ein ähnliches Gerät beeinflussen. Wenden Sie sich an ihren Arzt oder den Hersteller des Herzschrittmachers oder eines ähnlichen medizinischen Gerats, um weitere Informationen zu den Auswirkungen elektromagnetischer Felder des Induktionskochfelds zu erhalten.

Aufstellung

Die Installation muss gemäß der Gesetze, Verordnungen und Richtlinien (elektrische Sicherheitsregeln und -bestimmungen, vorschriftsgemäßes Recycling usw.) des Landes ausgeführrt werden, in dem das Gerät verwendet wird!
- Weitere Informationen zur Installation finden Sie in der Montageanleitung.
- Verwenden Sie kein Siliziumdichtmittel zwischen dem Gerät und der Arbeitsplatte.

• Stellen Sie sichere, dass der Raum unter dem Kochfeld für die Luftzirkulation ausreichend ist.itte halten Sie sich an die Montageanleitung.
• Die Unterseite des Geräts kann heißen werden. Wenn das Gerät über den Schubladen installiert ist, installmenten Sie eine feuerfeste Trennplatte unter dem Gerät, damit der Boden nicht zugänglich ist.itte halten Sie sich an die Montageanleitung.

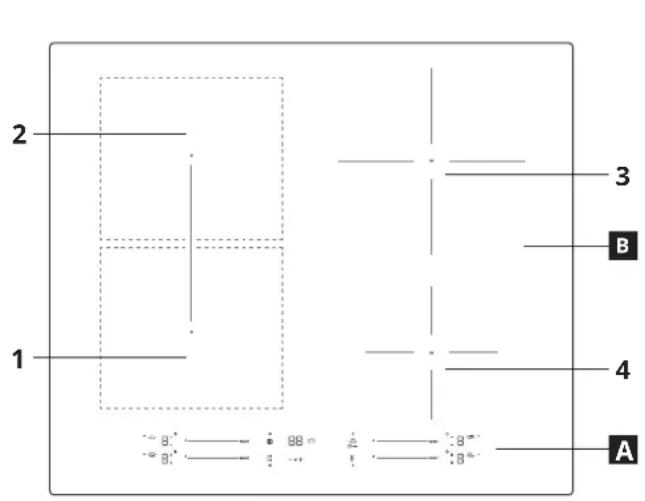

Produktbeschreibung

Bedienfeld
Kochzonen:1,2,3,4

Bedienfeld

1 Symbole für automatische Funktionen
2 Ausgewählte Garstufe
3 Kochzone abschalten
4 Scroll-Bedienelement
5 Booster-Funktion

6 Ein/Aus
7 Funktion Bridge+
8 Timer-Einstellung
9 Timer-Anzeige
10 Aktivierung AutomatkFunctionalen
11 Taste OK/Tastensperre

12 Pause
13 LED aktive Kochzone
14 Timer-LED
15 Timersymbol

Indikatoren

Falsches Kochgeschirr oder kein Kochgeschirr
Dieses Symbol erscheint, wenn das Topfgeschirr nicht für Induktionsherde geeignet ist, wenn es nicht richtig aufgestellt ist oder wenn es nicht die richtige große hat. Wir innerhalb von 30 Sekunden nach Auswahl kein Topf erkannt, so schaltet sich

die Kochzone wieder aus.

H Restwärme

Wird auf dem Display H angezeigt, so ist die Kochzone noch frei. Erst nach Abkühlen der Kochzone erlischt die Anzeige.

Leitfaden zum Kochgeschirr

Geeignetes Kochgeschirr

Verwenden Sie ausschließlich Töpfe und Pfannen, deren Boden aus ferromagnetischen Material besteht, und die für die Verwendung mit Induktionskochfeldern geeignet sind:

Gusseisen
Stahl emailliert
Kohlenstoffstahl
Edelstahl (nicht alle Edelstahlsorten)
Aluminium mit ferromagnetischer Beschichtung oder ferromagnetischer Platte

Um festzustellen, ob ein Topf geeignet ist, überprüfen Sie, ob das Symbol vorhanden ist (normalerweise auf den Boden gestempelt). Einen Magneten an den Boden halten. Wenn er am Boden haftet, ist das Kochgeschirr für Induktionskochfelder geeignet.

Verwenden Sie für einen optimalen Wirkungsgrad stets Töpe und Pfaffen mit flachem Boden, der die Wärme möglich verteilt. Wenn der Boden uneben ist, wirkt sich dies auf Leistung und Wärmeleitung aus.

Verwendung

Mindestdurchmesser des Topf-/Pfannenbodens für die verschiedene Kochzonen

Damit eine ordnungsgemäß Funktion des Kochfelds sichergestellt wird, muss der Topf einen oder mehrere der auf der Kochfeldoberfläche angegebenen Bezugspunkte verdecken und einen passenden Mindestdurchmesser aufweisen. Verwenden Sie stets die Kochzone, die dem Durchmesser des Pfaffenbodens am besten entspricht.

Die Verwendung eines Topfes oder einer Pfanne mit einem kleineren Durchmesser als die Adapterscheibe kann dazu führen, dass sich Hitze staut, die nicht auf das Kochgeschirr übertragen wird. Dies könnte sowohl das Kochfeld als auch die Scheibe schwärzen.

Kochzone Kochgeschirrduurchmesser (cm)

Rechte wichtere Kochzone 15,0 - 21,0

Rechte vordere Kochzone 10,0 - 15,0

Linke wichtere Kochzone 12,0 - 20,0

Linke vordere Kochzone 12,0 - 20,0

Bridge- Kochzone 20,0 - 37,5

Leere oder)dunne Töpfe/Pfannen

Verwenden Sie keine leeren oder dūnnen Töpfe/Pfannen auf dem Kochfeld, da es nicht in der Lage sein wird, die Temperatur zu überwachen oder sich automatisch bei übermäßiger Temperatur abzuschalten, wodurch die Pfanne oder die Kochfläche beschädigt wird. Sollte dies vorkommen, berühren Sie nichts und warten Sie, bis alle Komponenten abgekühlt sind. Wenn eine Fehlermeldung angezeigt wird, schlagen Sie unter „Fehlerbehebung" nach.

Hinweise/Tipps

Gerausche während des Kochbetriebs

Wenn eine Kochzone eingeschaltet ist, konnte ein kurzes Summen hörbar sein. Dies ist typisch für alle Glaskeramik-Kochzonen und beeinträchtigt weder die Funktion noch die Lebensdauer des Gerätes. Das Gerausch hangt vom verwendeten Kochgeschirr ab. Wenn es sehr stört, kann es halten, das Kochgeschirr zu wechseln.

Erster Gebrauch

LEISTUNGSBEGRENZUNG

Zum Zeitpunkt des Kaufs ist das Kochfeld auf die maximal mögliche Leistung eingestellt. Passen Sie die Einstellung entsprechend den Begrenzungen der Stromversorgung in Ihr Hem Haus an, wie im nachstehenden Absatz beschrieben.

HINWEIS: Wenn die maximale Leistungsstufe von 2,5 kW aktiviert wird, sind bestimmte Funktionen mit mehr Leistungsbedarf nicht verfügbar.

Einstellung der Kochfeldleistung:

Nachdem das Gerät an die Netzversorgung angeschlossen wurde, können Sie die Leistungsstufe innerhalb von 60 Sekunden einstehen.

Die Timer-Taste, "+ mindestens 5 Sekunden drücken. Auf der Anzeige erscheint PL

Drücken Sie die Taste _ bis die zuletzt aktivierte Leistungsstufe entscheid.

PL 2,5 kW 4,0 kW 6,0		kW 7,2 kW
P	2.	4.	6.	7.
L	5	0	0	2

Wahlen Sie den gewünschten maximalen Stromverbrauch des Kochfelds mit den Tasten „+“ und „-“ aus. Folgende Stufen sind verfügbar: 2,5 kW - 4,0 kW - 6,0 kW - 7,2 kW. Drücken Sie zur Bestätigung die Taste

Die ausgewählte Leistungsstufe bleibt auch bei einer Unterbrechung der Stromversorgung gespeichert.

Um die Leistungsstufe zu ändern, trennen Sie das Gerät für mindestens 60 Sekunden von der Netzversorgung, schlieben Sie es wieder an und wiederholen Sie die obigen Schritte.

Tritt ein Fehler während der Einstellsequenz auf, erscheint

das Symbol EE und es ertont ein Piepton. Wiederholen Sie in thisem Fall den Vorgang. Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.

AKUSTISCHES SIGNAL EIN/AUS

Ein-/Ausschalten des akustischen Signals:

• Schlieben Sie das Kochfeld an die Netzversorgung an.
• Warten Sie auf die Einschlattsequenz.
• Drücken Sie 5 Sekunden lang die Taste „Boost" auf dem ersten Tastenfeld oben links.

Alle Alarme bleiben aktiv.

Täglicher Gebrauch

① EIN- UND AUSSCHALTEN DES KOCHELDS

Um das Kochfeld einzuschalten, drücken Sie die Einschalttaste ca. 1 Sekunde lang. Zum Ausschalten des Kochfelds dieserbe Taste drücken, bis das Display ausgeschaltet wird. Alle Kochzonen werden ausgeschaltet.

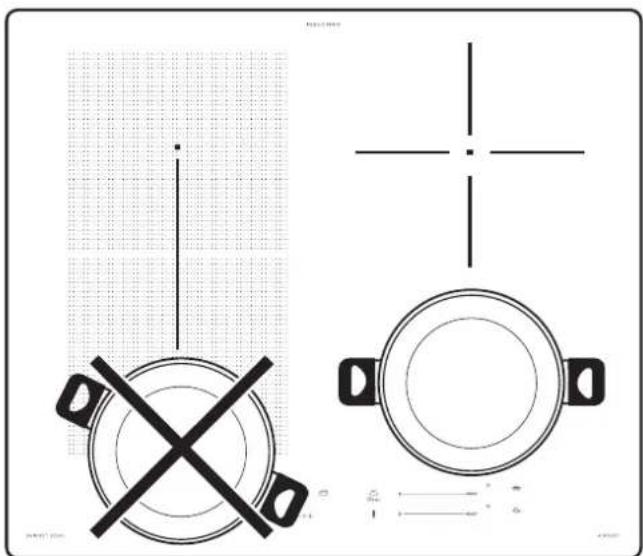

POSITIONIERUNG

ACHTUNG: Das Bedienfeld niemals mit Kochgeschirr oder anderen Gegenständen bedecken, andernfalls konnte das Produkt in den Sperrmodus übergeben. Um die Funktionsfähigkeit des Produkts wiederherzustellen, entfern den Sie das Kochgeschirr und warten Sie mindestens 10 Sekunden, bevor Sie das Produkt verwenden. In den Kochzonen in der Höhe des Bedienfeldes sind Töppe und Pfaffen innerhalb der Markierungen und zentriert innerhalb der Kochzonen zu positionieren.

Es empfeihlt sich, die hinteren Kochzonen zum Grillen oder Frittieren zu verwenden.

EIN-/AUSSCHALTEN DER KOCHZONEN UND LEISTUNGSREGELUNG

0 BOOST

Einschalten der Kochzonen:

Bewegen Sie ihren Finger horizontal über das Schieber-Tastenfeld (SCHIEBER) der gewünschten Kochzone, um sie zu aktivieren und die Leistung einzustellen. Die Stufe wird übereinstimmend mit dem Bereich zusammen mit dem Anzeigelicht für die aktive Kochzone angezeigt. Die Taste „Boost" kann verwendet werden, um die Schnellaufheizfunktion auszuwahlen.

Ausschalten der Kochzonen:

Drucken Sie die Taste „0" links darüber leistungseinstellung.

SPERRE DES BEDIENFELDS

Zum Sperren der Einstellungen, und um ein versehentliches Einsatzen zu vermeiden, drucken und halten Sie die Taste OK/Tastensperre 3 Sekunden lang gedrückt. Ein Piepton und ein Warnlicht über dem Symbol zeigen an, dass diese Funktion eingescheltet wurde. Das Bedienfeld ist mit Ausnahme der Ein-/Abschaltfunktion Gespert. Zum Ausschalten der Bedienfeldspierre wiederholen Sie die beschriebene Vorgehensweise.

一+TIMER

Ein Timer ist verfügbar, der über die Tasten der einzelnen Kochzonen eingestellt wird.

Einschalten des Timers:

Wahlen Sie die Kochzone aus, drücken Sie die Taste „+“ oder „-“, um die gewünschte Zeit einzustellen. Ein Anzeigeltcht erscheidt...,...,...,...,...,..., ......, ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Nach Ablauf der eingestilten Zeit ertont ein Piepton und die Kochzone schaltet automatisch ab.

Die Zeit kann jederzeit geändert werden und es konnen mehrere Timer gleichzeitig aktiviert werden. Bei aktiviertem Timer blinkt die „Anzeige Kochfeldauswahl" und die jeweils eingestellte Kochzeit entscheidet auf dem mittleren Display.

Timer deaktivieren:

Drucken Sie die Tasten n + ^n und n - ^n zusammen, bis der Timer deaktiviert ist.

Der Timer ist nicht mit den Automatikfunktionen verfügbar.

① TIMERANZEIGE

Die LED "Anzeige Timer aktiviert" zeigt an, dass der Timer für die Kochzone eingestellt wurde.

PAUSENFUNKTION

These Funktion ermöglich es,

den Kochvorgang vorübergehend zu unterbrechen und anschließend mit den vorherigen Einstellungen wieder aufzunehmen. Diese Funktion stoppt auch alle aktivierten Timer. Um diese Funktion zu aktivieren, drücken Sie die Taste II. Das Symbol II blinkt auf dem Display anstelle der Leistungsstufen.

Um den Garvorgang wieder aufzunehmen, drucken Sie die

Taste II und berühren Sie den Schieberegler einer aktiven Zone erneut.

Funktionen

FUNKTION BRIDGE

Mit der Taste „Funktion Bridge" konnen Sie zwei Kochzonen miteinander kombinieren und diese mit der gleichen Leistung verwenden, um die gesamte Oberfläche mit einem großen Topf oder nur teilweise mit einem runden/ovalen Topf abzudecken. Die Funktion bleibt stets an, und wenn nur ein Topf verwendet wird, kann dieser über den gesamten Bereich verschoben werden. In thisem Fall kann ein beliebiges der beiden linken Schieber-Tastenfelder benutzt werden. Ideal zum Kochen mit ovalen oder rechteckigen Töpfen oder mit Topfträgern. Drücken Sie zur Aktivierung/Deaktivierung der Zone bridge+ die Taste bridge.

AUTOMATIKFUNKTIONEN

Stellen Sie den Topf auf das Kochfeld und wahlen Sie die Zone aus.

Drucken Sie die Taste Automatikfunktionen. Auf dem Display erscheint,

Die Anzeige für die Spezialfunktion, die für die Kochzone verfügbar ist, leuchtet auf.

Drücken Sie zur Bestätigung die Taste „OK“, sonst beginnnt die spezielle Funktionsanzeige zu blinken und wartet auf das OK. Die Leistungsstufe für die Spezialfunktion Ist voreingestellt und kann nicht geändert werden.

Drucken Sie die Taste „0", um die Automatikfunktionen zu deaktivieren.

sehmelgen

Lebensmittel werden auf die ideale Temperatur zum Schmelzen gebracht und bewahren ihre Eigenschaften ohne Gefahr des Anbrennens. Diese Methode ist ideal, da sie empfindliche Lebensmittel wie Schokolade nicht beschädigt und verhindert, dass sie am Topf kleben.

Vermahalten

These Funktion halt die Spellen auf einer Idealen Temperatur, in der Regel nach dem Garen oder um Flüssigkeiten langsam zu reduzieren. Ideal zum Servieren von Spellen bei der perfekten Temperatur.

These Funktion Ist Ideal, um eine geringe Kochtemperatur aufrechtzuerhalten, um Speisen über länger Zeit zu garen ohne Gefahr des Anbrennens. Ideal für Rezepte mit langer Garzeit (Reis, Saucen, Braten) mit flüssigen Saucen.

These Funktion bringt Wasser bei geringerem Energieverbrauch zum Kochen.

Es sollenen etwas 2 Liter Wasser (vorzugswelse mit Zimmertemperatur) in den Topf gegeben und nicht abgedeckt werden. In allen Fällen wird den Benutzern empfohlen, das kochende Wasser genau zu überwachen und die verbleibende Wassermenge regelmäß zu kontrollieren.

HINWEIS: Wenn das Leistungsmanagement auf 2,5 kW eingestellt wurde, ist die Kochfunktion nicht verfügbar.

Gartabelle

LEISTUNGSTUFE ZUBEREITUNGSART			VERWENDUNG DER LEISTUNGSTUFE (weist auf Kocherfahrungen und -gewohnheiten hin)
Höchstleitung Boost	Schnelles	Erwärmen	Ideal zum schellen Erwärmen von Speisen bis zum Aufkochen (von Wasser) oder schellen Erhitzen von Garflüssigkeiten.
	8-9	Braten - Sieden	Ideal zum Andünsten, Ankochen, Braten von Tiefkühlkost, schellen Aufkochen von Flüssigkeiten.
		Schmoren - Anbraten - Sieden - Grillen	Ideal zum kurzen Anbraten, sprudelnden Kochen, Garen und Grillen.
	5-7	Schmoren - Garen - Köcheln - Anbraten - Grillen	Ideal zum kurzen Anbraten, leicht am Kochen halten, Garen und Grillen und zum Vorhelzen des Zubehörns.
		Garen - Düsten - Anbraten - Grillen - Weichgaren	Ideal zum Düsten, leicht am Kochen halten, Garen und Grillen (längere Dauer).
	3-4	Garen - leichtes Köcheln - Eindücken - Ziehen lässt	Ideal zum langsamen Kochen (Reis, Saucen, Braten, Fisch) in Flüssigkeit (z. B. Wasser, Wein, Brehe, Milch) und zum Quellen von Nudeln.
			Ideal zum langsamen Kochen (Menge weniger als 1 Liter: Reis, Saucen, Braten, Fisch) in Flüssigkeit (z.B. Wasser, Wein, Brehe, Milch).
	1-2	Schmelzen - Auftauen	Ideal zum Zerlassen von Butter, vorsichtigen Schmelzen von Schokolade, Auftauen von Lebensmitteln in einzelnen Mengen.
		Warmhalten - Quellen von Risotto	Ideal zum Warmhalten kleiner Mengen frisch zubereiteter Speisen oder Warmhalten von Geschirr und zum Quellen von Risotto.
Leistungsstufe Null	0	-	Kochfeld in Position Standby oder Aus (nach dem Garen kann noch Restwärme vorhanden sein, wird durch „H“ angezeigt).

Reinigung und Pflege

WARNING:

• Verwenden Sie keinen Dampfreiniger.
• Vor der Reinigung sicherstellen, dass die Kochzonen abgeschaltet sind und dass die Restwärmeanzeige (^ ) nicht angezeigt wird.

Wichtig:

• Keine Scheuerschwämme oder Topfkratzer verwenden, da sie das Glas beschädigen können.
• Das (abgekuhlte) Kochfeld nach jeder Verwendung reinigen, um Ablagerungen und Flecken von Speiseresten zu entfern.

• Eine Oberfläche, die nicht entspruchend sauber gehalten wird, kann die Empfindlichkeit der Tasten des Bedienfelds verringern.

• Verwenden Sie nur einen Schaber, wenn Rückstände am Kochfeld kleben. Befolgen Sie die Herstelleranweisungen für den Schaber, um ein Zerkratzen des Glases zu vermeiden.

• Zucker oder stark zuckerhaltige Speisen konnen das Kochfeld beschädigten und müssen sofort entfernt werden.
  Salz, Zucker und Sand konnen die Glasoberfläche zerkratzen.
• Ein weiches Tuch, Kuchenrolle oder ein spezielles Reinigungsmittel für Kochfelder verwenden (die Herstellerangaben beachten).
• Verschüttete Flüssigkeiten können dazu führen, dass sich die Töppe bewegen oder dass diese vibrieren.
• Das Kochfeld nach der Reinigung grundlich trocknen.

Probleme lose

• Sicherstellen, dass der Strom nicht ausgefallen ist.
• Lásst sich das Kochfeld nach dem Gebrauch nicht ausschalten, muss es von der Stromversorgung getrennt werden.
• Erscheinen am Display nach dem Einsatz des Kochfelds alphanumericische Codes, prufen Sie diese und die entsprechenden Anweisungen in der unter aufgeführten Tabelle.

Hinweis: Wasser, aus Kochgeschirr verspritzte Flüssigkeit oder Gegenstände irgendwelcher Art können die versehentliche Aktivierung oder Deaktivierung der Bedienfeldspierre verursachen.

Displaycode Beschreibung mögliche Ursachen		Abhilfemaßnahme
Kein Code Sie konnen das Kochfeld nicht einschalten oder verwenden.		Auf dem Bedienfeld sind Wasserrückstände oder Flecken.	Reinigen und trocknen Sie das Bedienfeld ab.
Kein Code Das Display reagiert nicht auf Berührungen.		Das Display ist teilweise Bedeckt oder die Töppe sind zu nahe am Display positioniert.	Entfernen Sie die Gegenstände. Entfernen Sie die Töppe vom Display. Sollte die Störung weiterhin bestehen, warten Sie 10 Sekunden.
F0E1 Das Topfgeschirr wird erkannt, ist aber nicht mit dem angeforderten Betrieb kompatibel.		Das Kochgeschirr ist nicht gut auf der Kochzone positioniert oder nicht kompatibel mit einer oder mehreren Kochzonen.	Drücken Sie zweiimal die Ein-/Ausschalttaste, um den F0E1-Code zu Löschen und den Betrieb der Kochzone wiederherzustellen. Versuchen Sie anschließend, das Kochgeschirr auf einer anderen Kochzone zu verwenden, oder verwenden Sie andere Kochgeschirr.
F0E7 Falscher Anschluss des Netzkabels		Der Netzanschluss entspricht nicht genau den Angaben im Absatz „ANSCHLUSS AN DAS STROMNETZ".	Verwenden Sie einen Netzanschluss, der den Angaben im Absatz „ANSCHLUSS AN DAS STROMNETZ" entspricht.
F0EA Das Bedienfeld schaltet wegen Überhitzung ab.		Die interne Temperatur der elektronischen Komponenten ist zu hoch.	Warten Sie vor dem Gebrauch ab, bis sich das Kochfeld abgekühlt hat.
F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F6E1, F7E5, F7E6, F2E1		Trennen Sie den Herd von der Stromversorgung. Eine Minuten warten, anschließlich das Kochfeld erneut an die Stromversorgung anschlossen. Sollte das Problem weiterhin bestehen, das Servicezentrum kontaktieren und den Fehlercode angegeben, der auf dem Display erscheint.
Beispiel:	Das Kochfeld lassst keine Aktivierung einer Sonderfunktion zu.	Der Leistungsregler begrenzt die Leistungsstufen entsprecht dem für das Kochfeld eingestellten Maximalwert.	Siehe Absatz „Leistungsmanagement".
Beispiel: P → S [Leistungsstufe niedriger als die geforderte Stufe]	Das Kochfeld stellt automatisch eine Mindestleistungstufe ein, um sicherzustellen, dass die Kochzone verwendent werden kann.	Der Leistungsregler begrenzt die Leistungsstufen entsprecht dem für das Kochfeld eingestillten Maximalwert.	Siehe Absatz „Leistungsmanagement".

Während des Betriebs erzeugte Geräusch

Während des Normalbetriebs von Induktionskochfeldern konnen pfeifende oder knarrende Gerausche auftreten.
These werden vom Kochgeschirr erzeugt und stehen mit dessen Boden in Verbindung (wenn der Boden beispissewe aus mehreren Materialsrichten besteht oder unebin ist).
These Gerausche richten sich je nach Art des verwendeten Kochgeschirrs und der darin enthaltenen Nahrungsmittelmenge und weisen nicht auf eine Störung hin.

Bevor Sie sich an den Kundendienst wenden:

1. Wenn ein Fehler vorliegt, versuchen Sie, diesen anhand der Anleitungen zur Fehlerbehebung zu beheben.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Wenn die Störung nach diesen Kontrollen weiterhin besteht, kontaktieren Sieitte die nachstgelegene Kundendienstelle.

Eine vollständige List der officiellen IKA-Kundendienststellen

finden Sie am Ende dieser Bedienungsanleitung.

Wenn Sie den Kundendienst kontaktieren, immer die folgenden Angaben machen:

• Eine kurze Beschreibung der Störung,
  Geratotyp und Modellnummer;
• Servicenummer (Nummer nach dem Wort „Service" auf dem Typenschild). Die Servicenummer finden Sie auch auf dem Garantieheft;

SERVICE

0000 000 0000

• Ihr vollständige Anschrift,
• Ihre Telefonnummer.

Im Reparaturfall wenden Sie sichitte an den autorisierten Kundenservice (nur dann wird garantiert, dass

Originalersatzteile verwendet werden und eine fachgerechte Reparatur durchgeführt wird).

Technische Daten

Model: SMAKLIG 504.678.83
Kochfeldtyp Electric
Anzahl Kochzonen 4
Heiztechnologie Induktion
Größe der Kochzonen (Ø oder LxB) Vorne links 18,5 x 20,0 cm
	Hinten links 18,5 x 20,0 cm
	Hinten rechts 21,0 cm
	Vorne rechts 15,0 cm
Kochzone Bridge+ (Ø oder LxW) Links 37,5 x 20,0 cm
Energieverbrauch je Kochzone - (EC elektrisches Kochen) Vorne links 196,2 Wh/kg
		Hinten links 188,3 Wh/kg
		Hinten rechts 180,2 Wh/kg
		Vorne rechts 176,8 Wh/kg
Energieverbrauch je Zone Bridge+ - (EC elektrisches Kochen) Links 191,7 Wh/kg
Energieverbrauch des Kochfelds - (EC elektrisches Kochen) 186,7 Wh/kg

Dieses Gerat erfuft die Ökodesign-Anforderungen der EU-Verordnung Nr. 66/2014 in Übereinstimmung mit dem Europäischen Standard EN 60350-2

Die technischen Daten sind auf dem Typenschild an der Geräteunterseite sowie auf dem Energieaufkleber angegeben.

Elektrischer Anschluss

Der elektrische Anschluss muss erfolgen, bevor das Gerät an die Stromversorgung angeschlossen wird. Der Einbau muss von einer Fachkraft, die über Kenntnisse zu den aktuellen Sicherheits- und Einbaubestimmungen verfügt, durchgeführt werden. Vor allem muss die Installation gemäß den Richtlinien der lokalen Elektrizitätsgesellschaft vorgenommen werden.

Stellen Sie sichere, dass die auf dem Typenschild unter am Gerät angegebene Spannung der Spannung bei Ihnen zuhause entspricht.

Die Erdung des Gerätes ist gesetzlich vorgeschrieben: Verwenden Sie nur Leitungen (einschließlich Erdungsleitungen) der entsprechenden Höhe. Das Produkt wird mit dem Netzkabel H05V2V2-F geliefert, das der Norm IEC / EN 60335-2-6 entspricht.

230V 2L 2N~

L1 = R: schwarz

L2 = S:braun

N = N: blau

N = T: blau (grau)

= E:gelb / grun

380-415V 3N\~ 380-415V 2N\~

L1 = R: schwarz

L2 = S:braun

N = N: blau

N = T: blau (grau)

E:gelb/grun

220-240V\~

L1 = R: schwarz

L1 = S:braun

N = N: blau

N = T: blau (grau)

E:gelb/grun

220-240V 3~

L1 = R: schwarz

L2 = S:braun

N = N: blau

N = T: blau (grau)

E:gelb/grun

Hinweise zum Umweltschutz

WARNUNG! Vor dem Durchführung von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgescheltet und vonder Stromversorgung getrennt ist; Verwenden Sie niemals Dampfreiniger -Stromschlaggefahr.

Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100% wiederverwertbar und tragdt das Recycling-Symbol . Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recyclabaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der ortlichen Behörde, der Müllabfuhr oder dem Handler erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch ihren Beitrag zur korrekten Entsorgung这点es Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass these Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Für Deutschland regelt das Elektrogesetz die Rückgabe von Elektrogeräten noch weltreichender.

Altgeräte können kostenfrei im lokalen Wertstoff- oder Recyclinghof abgeben werden.

Das Gesetz sieht weitere kostenfrei Rückgabemöglichkeiten für Elektro- und Elektronik-Altgeräte im Handel vor:

• Für Produkte, die sie direkt bezogen haben, bieten wir die optionale Rücknahme ihres Altgerätes bei Anlieferung des neuen Gerätes durch den Spediteur.
• Rückgabe in Elektrofachmärkten mit einer Verkaufsfläche von mindestens 400m^2
• Rückgabe in Lebensmittelmarktten mit einer Verkaufsfläche von mindestens 800m^2 , wenn diese regelmäßig Elektrogeräte zum Kauf anbieten.
  Rücknahmen über den Versandhandel

Für Haushaltsgroßgeräte mit einer Kantenlänge über 25cm gilt eine 1:1 Rücknahme – sie können bei Neukauf ein Altgerät der gleichen Art zurückgeben. Für Kleingeräte mit einer Kantenlänge bis 25cm besteht auch eine 0:1 Rücknahmepflicht – die Rückgabe von Geräten ist nicht an einen Neukauf gebunden.

Bitte loschen sie personenbezogene Daten auf geräte-internen Datenträgern, bevor sie das Gerät entsorgen. Sie sind verpflichtet Leuchtmittel; Batterien und Akkumulatoren getrennt zu entsorgen, sofern diese zerstörungsfrei aus dem Gerät entnehmbar sind.

ENERGIESPARTIPPS

Nutzen Sie die Restwärme ihrer freißen Platte, indem sie eine Minute ausschalten, bevor Sie mit dem Garen fertig sind. Der Boden der Pfanne oder des Topfes sollen die freiße Kochplatte vollständig abdecken; Ein Behälter, der kleiner als die freiße Platte ist, führt zu Energieverlust.

Decken Sie während dem Garen ihre Töppe und Pfannen mit dachten Deckeln ab und verwenden Sie so weniger Wasser wie möglich. Garen ohne Deckel erhöht den Energieverbrauch stark. Verwenden Sie nur Töppe und Pfannen mit flachem Boden.

KONFORMITÄTSERKLÄRUNG

Dieses Gerat erfuft die Okodesign-Anforderungen der EU-Verordnung Nr. 66/2014 in Übereinstimmung mit dem Europäischen Standard EN 60350-2.

Hersteller

Ikea of Sweden AB - SE - 343 81 Almhult, Schweden

IKEA GARANTIE

Wie lange ist die IKEA Garantie gültig?

Die Garantie gilt fünf Jahre ab dem Kaufdatum von bei IKEA gekauften Geräten. Als Kaufnachweis ist das Original des Einkaufsbeleges erforderlich. Werden im Rahmen der Garantie Arbeiten ausgeführht, verlangert sich dadurch nicht die Garantiezeit für das Gerät.

Wer übernimmt den Service?

IKEA fuhrt die Serviceleistungen über sein eigenes Kundendienstnetz oder einen autorisierten Servicepartner aus.

Was deckt diese Garantie ab?

Die Garantiedeckt Gerätefehler ab, die aufgrund einer fehlerhaften Konstruktion oder aufgrund von Materialfehlern nach dem Datum des Einkaufs bei IKEA entstanden sind. Die Garantie gilt nur für den Hausgebrauch des betreffenden Gerätes. Ausnahmen sind unter der Überschrift "Was deckt die Garantie nicht ab?" erläutert. Innerhalb der Garantiefrist werden die Kosten für Reparatur, Ersatzteile sowie die Arbeits- und Fahrtkosten übernommen, vorausgesetzt, das Gerät ist ohne besonderen Aufwand für eine Reparatur zugänglich. Die EU-Richtlinien (Nr. 99/44/EG) und die jeweiligen ortlichen Bestimmungen gelten unter diesen Bedingungen. Ersetzte Teile gehen in das Eigentum von IKEA über.

Was unternimmt IKEA, um das Problem zu offen?

Der IKEA Kundendienst begutachtet das Produkt und entscheidet nach eigenem Ermessen, ob ein Garantieanspruch besteht. Wenn die Garantie geltend gemacht werden kann, wird IKEA durch seinen eigenen Kundendienst oder einen autorisierten Servicepartner nach eigenem Ermessen das schadhafte Produkt entweder reparieren oder durch ein gleiches oder vergleichbares Produkt ersetzen.

WasdeckttheseGarantienichtab?

• Normale Abnutzungen und Beschädigungen.
  Vorsätzlich oder fahrlässig herbeigegebühre Schäden, Beschädigungen infolge Missachtung der Bedienungsanleitung, unsachgemäßer Installation, falschen Spanningsanschlusses, Beschädigung durch chemische oder elektrchochemische Reaktionen, inklusive von Korrosions- oder Wasserschäden. These sind nicht beschränk auf Schäden durch ungewöhnlich hohen Kalkgehalt im Wasser, Beschädigungen durch aussergewöhnliche Umweltbedingungen.
• Verbrauchs- und Verschleibeiteile wie Batterien und Gluhlampen.
• Nichtfunktionelle und decorative Teile, die den normalen Gebrauch nicht beeinflussen, sowie Kratzer oder mögliche Farbveränderungen.
• Zufallsschäden durch Fremdkörper, Substanzen oder Reinigungsrarbeiten an Filtern, Abflüssen oder Wasch-/Spulmittelfächern.
• Schaden an folgenden Teilen: Glaskeramik, Zubehor, Geschirrund Besteckkorbe, Zu- und Ablaufschlachte, Dichtungen, Gluhlampen und deren Abdeckungen, Siebe, Knopfe, Gehause und Gehauseteile. Soweit nicht nachgewiesen wird, dasssole Schaden auf Herstellungsmangel zurückzufahren sind. Fälle, in welchen der gerufene Servicetechniker keinen Fehler finden konnte.
• Reparaturen, die nicht von unserem eigenen Kundendienst oder -einem Servicevertragspartner ausgeführct oder bei denen keine Originalteile verwendet wurden.
• Durch fehlerhafte oder unvorschriftsmäßige Installation erforderliche Reparaturen.
• Die reparatur von Schäden, die durch eine gewerbliche Nutzung des Gerätes entstanden sind. gewerbliche Nutzung des Gerätes.

• Transportschäden. Wenn der Kunde das Produkt selbst nach Hause oder zu einer anderen Adresse transportiert, ist IKEA von der Haftung für Transportschäden jeder Art freigestellt. Lieferert IKEA das Produkt direkt an die Kundenadresse, werden eventuelle Transportschäden durch IKEA gedeckt.

• Kosten für die Installation des IKEA-Gerätes.

• Wenn jedoch der IKEA-Kundendienst oder ein Servicevertragspartner im Rahmen der Garantie Reparaturen ausfuhrt oder das Gerät ersetzt, installiert der Kundendienst oder der Servicevertragspartner das ausgebesserte Gerät oder das Ersatzgerät, falls dies erforderlich sein sollte.

Als Ausnahme gilt die fehlerfreie Installation durch qualifizierte Fachleute unter Verwendung von Originalteilen, um das Gerät den technischen Sicherheitsvorschriften eines anderen EU-Landes anzupassen.

Gültigkeit der länderspezifischen Bestimmungen

IKEA räumt Ohnen eine spezielle Garantie ein, die die gesetzlichen Gewährleistungsrechte, die von Land zu Land jedoch unterschiedlich sein konnen, mindestens abdeckt bzw. erweitert. Allerdings schranken diese Bedingungen in keiner Weise die landesweit geltenden Verbraucherrechte ein.

Gültigkeitsbereich

Für Geräte, die einem EU-Land gekauft und in ein anderes EU-Land mitgenommen werden, wird der Kundendienst gemäß den Garantierrichtlinien im neuen Land übernommen. Eine Verpflichtung zur Durchführung von Leistungen im Rahmen der Garantie besteht nur dann, wenn das Gerät gemäß der Montageanleitung und gemäß:

• den technischen Spezifikationen des Landes, in dem der Garantieanspruch erfolgt;
• den Montageinstruktionen und Informationen im Benutzerhandbuch entspricht.

Der autorisierte Kundendienst für IKEA Geräte

Der IKEA-Service steht Ihnen bei folgenden Fragen / Anliegen,.
gerne zur Verfugung:

• make a service request under this Wenn Sie einen Kundendienst im Rahmen der Garantie benötigen
• Bei Fragen zur Installation Ihres IKEA-Gerätes in den IKEA-Möbelkorper
• Wenn Sie Fragen zu den Funktionen Ihres IKEA-Gerätes haben. Um Ohnen möglichst schnell und kompetent weiterhelfen zu können, bitten wir Sie, sich vorher die Montage- und Gebrauchsanweisung Ihres Gerätes genauestens durchzULEs.

So erreichen Sie unseren Service

Gehen Sie dazu auf die letzte Seite dieser Broschüre. Dort findsie eine Übersicht mit den entsprechenden Telefonnummern und Kontaktdaten unserer autorisierten Kundendienste.

IDamit wir Ihnen im Falle einer Störung jederzeit schnell helfen konnen, bitten wir Sie, die in thisem Handbuch aufgeführten Rufnummern zu verwenden. Wenden Sie sich jeweils an die für den betreffenden Gerätotyp angegebene Rufnummer. Halten Sie dazuitte die (8-stellige) IKEA Artikelnummer und die12-stellige Servicenummer (auf dem Geräte-Typschild vermerkt) Ihrches IKEA Gerätes bereit.
i BEWAHREN SIE DEN KAUFBELEG GUT AUF!! Unser Service kann einen Garantieanspruch nur unter Vorlage these Beleges akzeptieren. Auf dem Kaufbeleg ist auch die IKEA Bezeichnung und Artikelnummer (8-stelliger Code) fur jedem der Geräte, die Sie gekauft haben, vermerkt.

Benötigten Sie weiteren Rat und Unterstützung?

Bei allen anderen, nicht kundendienstspezifischen Fragen, bitten wir Sie, sich an Ihr nachstgelegenes IKEA-Einrichtungshaus zu wenden. Wir empfehlen Ihnen, sich vorher die dem Gerät beigeufigten Unterlagen genauestens durchzULEsen.

Sommaire

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

bblapn

TeIefoHeH Homep: 024003536

Tapnfa: IokaHa tapnfa

Pa6oTHo BpeMe: noHeJeHHK - neTbK 8.00 - 20.00

CESKA REPUBLICA

Telefonni cfslo: 225376400

Sazba: Mistni sazba

Pracovni doba: Pondelí - Pátek 8.00 - 20.00

DANMARK

Telefonnummer: 70150909

Takst: Lokal takst

Abningstid: Mandag - fredag 9.00 - 20.00

Telefon-Nummer: 06929993602

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

EAAAADA

TnIePwVukoc apIthetaoic: 2109696497

Xpewon: Toiukn xpewon

Telefon-Nummer: 013602771461

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

POLSKA

Numer telefonu: 225844203

SCHWEIZ - SUISSE - SVIZZERA

Öffnungszeiten: Montag - Freitag 8.00 - 20.00
