MANUALE UTENTE SMAKLIG 504.678.83 IKEA

Informazioni sulla sicurezza 38
Installazione

Descrizione prodotto 40

Pannello comandi 40

Indicatori

Indicazioni per i recipienti di cottura 41

Primoutilizzo41

Uso quotidiano 42

Funzioni

39

40

43

Tabelle di cottura 43

Pulizia e manutenzione 44

Risoluzione dei problemi 44

Dati tecnici 45

Collegamenti elettrici 46

Consiglio per la salvaguardia dell'ambiente 46

Produttore

GARANZIAIKEA47

Informazioni sulla sicurezza

Prima di utilizzato l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consulzioni successive.
Queste istruzioni e l'apparecchio sono corredati da importanti avventenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualiasi responsabilità che derivi alla mancata osservanza delle presenti istruzioni di sicurezza, da usi improperi dell'apparecchio o da errate impostazioni dei comandi.
AVVERTENZA: L'apparecchio e i loro componenti accessibili possono divertare molto caldi durante l'uso. Fare attenzione a non toccare le resistenze. Tenere lontani i bambini di età inferioreagli 8 anni, a meno che non siano costamente sorvegliati.
AVVERTENZA: Se la superficie del piano cottura è incrinata, non utilizzato l'apparecchio per evitare il rischio di folgorazione.
AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.
ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua.
AVVERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio cui si èsso esere pericolosa e generare incendi. Non tentare MAI di spegnere le fiamme con acqua: piuttosto, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio.
Non utilizzato il piano di cottura come superficie di lavoro o di appoggio. Non avvincare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completamente raffreddati per evitare il rischio di incendi.

Non appoggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla superficie del piano di cottura perché potrebbero surriscaldarsi.
Tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 3 anni. Tenere i bambini di età inferioreagli 8 anni a debita distanza dall'apparecchio, a meno che non siano costamente sorvegliati. I bambini di età superioreagli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperenza o conoscenza dell'apparecchio potranno utilizzato solo quello sorvegianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo uso. Vietare ai bambini di giocare con l'apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchio sulla sorvegianza di un adulto.
Dopo l'uso, spegnere l'elemento del piano di cottura mediate il rispettovico comando e non fare affidavitamento sul rilevatore di tegami.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di lavoro a distanza separato.
L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.
Non sono consentiti altri usi (ad es., il riscaldamento di ambienti).
Questo apparecchio non è destinato

all'uso professionale. Non utilizzato l'apparecchio all'aperto.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persona. Per le operazioni di disimballaggio e installazione utilizzare i quanti protettivi per non procurarsi tagli.
Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare o sostuire qualsiasi parte dell'apparecchio se non espressamente richiesto nel manuale d'uso. Tenere i bambini a distance dal luogo dell'installazione. Dop o aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza più vicino. A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio alla rete elettrica.
Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causareosi rischi di scosse elettriche. Attivare l'apparecchio solo dopo ave completinga la procedura di installmente.
A Eseguire tutte le operazioni di taglio del mobile prima di insertire l'apparecchio, avendo cura di rimuovere trucioli e residui di segatura.
Se l'apparecchio non è installato sopra un fornò, è necessario installare un

pannello divisorio (non in dotazione) nel vano sottostante.

AVVERTENZE ELETTRICHE

Deve essere possibile scollegare l'apparecchio alla rete elettrica disinserendo la spina, se questa è accessibile, otramite un interrottore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essereizzato a terra in conformità alle norme di sicurezza elettrica nazionali.

Non utilizzato cavi di prolunga, present multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non devono più essere accessibili. Non utilizzato l'apparecchio quando si è bagnati oppure a piedi nudi.

Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolò o rischi di scosse elettriche.

NOTA: Si raccomanda ai portatori di pacemaker o di analoghi dispositivi medici di prestare attenzione nel sostare vicino a questo piano di cottura a induzione quando è accesso. Il campo elettromagnetico potrebbe interferire con il pacemaker o con il disposativo analogo. Per maggiori informazioni sugli effetti dei campi elettromagnetici del piano di cottura a induzione su un pacemaker o un analogo dispositivo medico, consultare il proprio medico o il produttore del pacemaker o del disposativo.

Installazione

La procedura di installatione deve essere eseguita nel rispetto delle leggi, ordinanze, direttive e norme (regole e normative in materia di sicurezza elettrica, riciclaggio, ecc.) in vigore nel paese di utilizzo.
- Per maggiori informazioni sull'installazione, vedere le istruzioni di montaggio.
- Non utilizzato sigillanti siliconici tra l'apparecchio e il piano di lavoro.

• Verificare che lo spazio除去 il piano di cottura sia sufficiente per un'adeguate circolazione dell'aria. Vedere le istruzioni di montaggio.
• Il fondo dell'apparecchio più divertare molto caldo. Se l'apparecchio è installato sulla cassetti, INSTALLARE un pannello di separazione non combustibile nelle'apparecchio per impedire che il fondo sia accessibile. Vedere le istruzioni di montaggio.

Descrizione prodotto

A Pannello comandi
B Zone di cottura: 1, 2, 3, 4

Pannello comandi

1 Simboli delle funzioni automatiche
Livello di cottura selezionato
3 Zona di cottura spenta
4 Tastiera a scorrimento
5 Booster

6 Accensione/Spegnimento
7 Modalità Bridge
8 Comando timer
9 Indicatore tempo di cottura
10 Attivazione delle funzioni automatiche

11 Tasto OK/Blocco tasty
12 Pausa
13 LED zona attiva
14 LED timer
15 Simbolo del timer

Indicatori

Pentola assente o in posizione errata

Il simbolo appara se la pentola non è adatta per la cottura a induzione, non è posizionata correttamente o non è delle dimensioni adeguate per la zona di cottura prescelta. Entro 30 secondi alla selezione, se non viene rilevata nessuna pentola,

la zona di cottura interessata si spegne.

H Calore residuo

Se il display indica "H" significa che la zona di cottura è ancora calda. Quando la zona di cottura si raffredda, l'indicazione si spegne.

Indicazioni per i recipienti di cottura

Recipients di cottura adatti

Usare solo pentole e tegami con fondo ferromagnetico adatti ai piani di cottura a induzione.

ghisa
acciaio smaltato
acciaio al carbonio
acciaio inox (non tutti)
- alluminio con rivestimento ferromagnetico o fondo ferromagnetico

Per determinare se una pentola o un tetgame sono adatti, controllare se riportano il symbolo generalmente impresso sul fondo). è anche possibile appoggiare un magnete sul fondo. Se aderisce al lato inferiore, significa che il recipiente è adatto ai piani di cottura a induzione.

Per massimizzare l'efficienza,utilizzare sempre pentole e
epadelle con fondi piani che distribuiscono in modo uniforme il calore.Fondi non uniformi compromettono la potenza e la
conduzione del calore.

Modalità di utilizzo

Diametro minimo del fondo della pentola per le diverse are di cottura

Per il corretto funzionamento è necessario che la pentola copra uno o più punti di riferimento riportati sulla superficie del piano e che abbia un diametro minimo adeguato.

Utilizzare sempre la zona di cottura che corrisponde al meglio al diametro del fondo della pentola.

L'uso di una pentola dal diametro più piccolo rispetto al disco adattatore cui portare a un accumulo di calorie che non verrà trasmesso al recipientie, e che potrebbe annerire sua la piastra che il disco.

Zona di cottura Diametro del	recipient (cm)
Zona di cottura posteriore destra	15,0 - 21,0
Zona di cottura anteriore destra	10,0 - 15,0
Zona di cottura posteriore sinistra	12,0 - 20,0
Zona di cottura anteriore sinistra	12,0 - 20,0
Zona di cottura Bridge + 20,0 - 37,5

Recipienti di cottura vuoti o con fondo sottile

Non usare recipienti di cottura vuoti o con fondo sottile, in quanto il piano di cottura non sarebbe in grado di monitorarne la temperatura o di spegnersi automaticamente in caso di temperatura troppo alta, con seguente danneggiamento del recipiente o della superficie del piano di cottura. In quosti casi, non toccare nulla e attendere il raffreddamento delle parti coinvolte.

Se compare un messaggio di erre, vedere la sezione

"Risoluzione dei problemi".

Consigli e suggerimenti

Rumore durante la cottura

Quando una zona di cottura è attiva, può essere un breve ronzio. Questa è una caratteristica di tutte le zone di cottura in vetroceramica e non influisce sul funzionamento o sulla durata dell'apparecchio. Il rumore dipende dal recipiente di cottura utilizzato. Se il disturbo è considerevole, può essere consigliabile camiare tipo di recipiente.

Primoutilizzo

LIMITAZIONEDI POTENZA

Al momento dell'acquisto, il piano di cottura è impostato alla potenza massima possible. Adeguare l'impostazione rispetto ai limiti dell'impianto elettrico di casa come descripto nel paragrafo seguente.

NOTA: in caso di attivazione del livello di potenza massimo di 2,5 kW, alcune funzioni con un fabbisogno di potenza superiore non saranno disponibili.

Per impostare la potenza del piano cottura:

Una volta collegato l'apparecchio alla rete elettrica, entro 60 secondi è possible impostare il livello di potenza.

Premere il tasto "+" del timer per almeno 5 secondi. Sul display compare I'indicazione PL

Premere il tasto o fino a quando compare l'ultima potenza selezionata.

PL 2,5 kW 4,0 kW 6,0		kW 7,2 kW
P	2.	4.	6.	7.
L	5	0	0	2

Utilizzare i tasti "+" e"-per selezionale l'assorbimento di potenza massimo per il piano di cottura. I livelli disponibili sono:

2,5 kW - 4,0 kW - 6,0 kW - 7,2 kW. Confermare con il tasto

La potenza selezionata rimarra in memoriaanche in caso di mancata alimentazione.

Per variate il livello di potenza, scollegare l'apparecchio alla rete elettrica per almeno 60 secondi, quando ricollegarlo e ripetere le operazioni descritte sobre.

In caso di erreore durante la sequenza di impostazione, appeare

il simbolo EE e viene emesso un segnale acustico. In tal caso, ripetere l'operazione. Se l'erreore persistsente contattare il servizio assistenza.

ATTIVAZIONE / DISATTIVAZIONE DEL SEGNALE ACUSTICO

Per attivare / disattivare il segnale acustico:

• Collegare il piano di cottura alla rete elettrica;
• Attendere la sequenza di accensione;
• Premere il tasto "Boost" della prima tastiera in alto a sinistra per 5 secondi.

Eventuali allarmi rimangono attivi.

Uso quotidiano

①ACCENSIONE / SPEGNIMENTO DEL PIANO COTTURA

Per accendere il piano premere per circa 1 secondo il tasto di accensione. Per spegnere, premere lo stesso tasto; tutte le zone di cottura vengono disattivate.

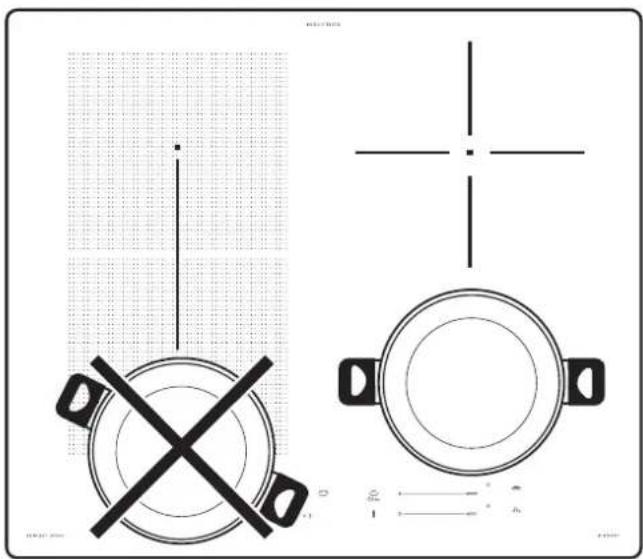

POSIZIONAMENTO

ATTENZIONE: Mai coprire il pannello di controllo con pentole o qualsiasi altri oggetto, in quanto il prodotto potrebbe entrare in modalità protezione. Per ripristinare le condizioni di funzionamento del prodotto, togliere le pentole e attendere almeno 10 secondi prima di utilizzato.

Nelle zone di cottura vicine al pannello di controllo, è necessario mantenere pentole e padelle entro le marcature e centrate all'interno delle stesse.

Per grigliare o friggere, si raccomanda di utilizzare le zone di cottura posteriori.

ATTIVAZIONE / DISATTIVAZIONE DELLE ZONE COTTURA E REGOLAZIONE DELLA POTENZA

Per attivare le zone cottura:

Passare il dito in orizzontale sulla tastiera a scorrimento (CURSORE) della zona di cottura desiderata per attivarla e regolare la potenza. In corrispondenza della zona appara il livello e la spia luminosa che identifica la zona di cottura attiva. Tramite il tasto "Boost" è possibile selezionare la funzione di riscaldamento rapido.

Per disattivare le zone cottura:

Premere l tasto "0" a sinistra della regolazione di potenza

BLOCCO DEL PANNELLO COMANDI

Per bloccare le impostazioni ed evitare attivazioni accidentali, premere per 3 secondi il tasto OK/Blocco tasti. Un segnale acustico e una spia luminosa sopra al simbolo segnalano l'avvenuta attivazione. Il pannello dei comandi è bloccato ad eccezione del tasto di accensione/spegnimento Per disattivare il blocco comandi ripetere la procedura di attivazione.

一+TIMER

É disponible un solo timer per il dato di tutte le zone di cottura.

Per attivare il contaminuti:

Selezionare la zona di cottura, quando premere il tasto "+" o "-" per impostare il tempo desiderato. Si accendera una spla luminosa in corrispondenza del significolo Allo scadere del tempo impostato, viene emesso un segnale acustico e la zona di cottura si spegne automaticamente.

E' possibile modificare il tempo in qualsiasi momento e attivare più timer contemporaneamente.

Se il timer è attivato, l'indicatore di " selezione della zona" lampeggia e sul display centrale viene visualizzato il tempo di cottura corrispondente.

Per disattivare il contaminuti:

Premere contemporanamente i tasti ^ + ^ ^ - ^ finché il timer non viene disattivato.

Il timer non è disponibile con le funzioni automatiche.

INDICATORE TIMER

Il LED di "timer attivo" indica che è stato impostato il timer per la zona di cottura.

FUNZIONE PAUSA

Questa funzione permette di bloccare temporaneamente l'processi di cottura in corso per poi riprenderli dismantendo le impostazioni precedenti. La funzione blocca inoltrate tutti i timer attivi.

Per attivare questa funzione, premere il tasto "Il".

Il simbolo "Il" lampeggia sul display al posto dei livelli di potenza.

Per riprendere la cottura, premere il tasto Ie toccare nuovamente il cursore della zona di cottura attiva.

Funzioni

MODALITA BRIDGE

Selezionando il tasto della "modalità Bridge", è possibile unire due zone di cottura e utilizzarle alla stessa potenza coprendero l'intera superficie con una pentola grande o coprendola parzialmente con una pentola rotonda/ovale. La funzione rimane sempre attiva e, se si utilizesza una sola pentola, esta cui passere spostata su tutte l'area. E' possible'utilizzato indifferentemente entrambé le tastiere a scorrimento di sinistra Ideale per l'utilizzo di pentole ovali, rettangolari o griglie. Per attivare/disattivare la zona Bridge+, premere il tasto Bridge+

FUNZIONI AUTOMATICHE

Posizione la pentola, selezionare la zona di cottura.
Premere il tasto delle funzioni automatiche. Sul display compare "R".

L'indicatore della funzione speciale disponibile per la zona di cottura si accende.

Premere il tasto "ok" per confermare; in caso contrario, l'indicatore della funzione speciale inizIERA a lampeggiare in attesa di conferma. Durante la funzione speciale, il livello di potenza è preimpostato e non può essere modificato.

Per disattivare le funzioni automatiche, premere il tasto "0".

- Steeglamento

Questa funzione permette di portare l'alimento ad una temperatura ideale per lo scioglamento e di mantenerlo in

questa condizione senza rischio che si bruci. Ideale perché non danneggia cibi delicati come il ciocolato ed evita che quosti rimangano attaccati alla pentola.

Questa funzione permette di mantenere gli alimenti a una temperatura ideale al termine della cottura, oppure di addensare i liquidi molto lentamente. Ideale per servire le pietanze alla temperatura ottimale.

- Brasatura

Funzione che imposta la temperatura ideale per sobbollire gli alimenti in modo che possano cuocere a lungo senza rischio di bruciare. Ideale per cotture prolongate (riso, sughi, arrosti,) in presenza di liquidi di accompagnamento.

Bottura

Questa funzione consente di portare l'acqua a ebollizione e di mantenerla in quello stato con un minor consumo energetico. Si raccomanda di utilizzare circa 2 litri di acqua di acqua (preferibilmente a temperatura ambiente) nella coperchio. In agli caso si consiglia di tenero sosterto controllo le condizioni di ebollizione e la quantità di acqua residua.

NOTA: in caso di attivazione della potenza di 2,5 kW, la funzione di bollitura non sare disponibile.

Tabelle di cottura

LIVELLO DI POTENZA TIPOLOGIA DI COTTURA		UTILIZZO DEI LIVELLI esperienza di cottura e abitudini
Potenza massima Boost Risca	damento rapido	Ideale per innalzare in breve tempo la temperature degli alimenti fino all'ebollizione (per l'accua) o per riscaldare velocemente i liquidi di cottura.
	Friggere - bollire	Ideale per rosolare,,iniziare una cottura,friggere prodotti surgelati, portare a ebollizione rapidamente
	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere,mantenere bolliture vivaci,cuocere e grigliare.
	Rosolare - cuocere - stufare - soffriggere - grigliare	Ideale per soffriggere,mantenere in leggera ebollizione,cuocere,grigliare,preriscaldare gli accessori.
	Cuocere - stufare - soffriggere - grigliare - mantecare	Ideale per stufare,mantenere bolliture delicate,cuocere (per lunga durata)e mantenere grigliature prolongate.
	3-4	Cuocere - sobbollire - addensare - mantecare
	1-2	Scogiiere - scongelare
		Ideale per ammorbidire il burro, fondere delicatamente il ciocolato,scongelare prodotti di piccole dimensioni.
		Mantenere in caldo - cucinate o tenere in temperatura piatti di portata e mantecare risotti.
Potenza zero 0 -		Piano di cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura,segnalato con "H").

Pulizia e manutenzione

AVVERTENZA:

Non usare pulitrici a getto di vapore.
- Prima di procedere alla pulizia, assicurarsi che le zone di cottura siano spente e che non compaia l'indicatore di calore residuo ("H").

Important:

• Non utilizzato spugne abrasive o pagliette in quanto possono rovinare il vetro.
• Dopo ciascun utilizzato, pulire il piano di cottura (una volta raffreddato) per rimuovere eventuali depositi e macchie dovuti a residui di cibo.

• Una superficie non adeguatamente pulitaould ridurre la sensibilitàdei pulsanti del pannello di controlo.

• Utilizzato un raschetto solo nei casi in cui i residui persistono sul piano cottura. Risperrettare le istruzioni del produttore del raschetto per evitare di graffiare il vetro.

• Lo zucchero e gli alimenti ad elevato contento di zuccheri danneggiano il piano di cottura e devono essere immediatamente rimossi.
• Sale, zucchini e sabbia possono graffiare la superficie in vetro.
• Utilizzato un panno morbido, carta assorbente da cucina o uno specifico detergente per piani di cottura (seguire le istruzioni del produttore).
• Le fuoruscite di liquidi sulle zone di cottura possono causare spostamenti o vibrazioni delle pentole.
• Dopo aver pulito il piano cottura, asciugarlo accuramente.

Risoluzione dei problemi

• Controllare che non ci siano interruzioni nella fornitura di energia elettrica.
• Se dopo avere utilizzato il piano di cottura, non si riesce a spegnerlo, staccare il piano alla rete elettrica.
• Se, quando il piano di cottura è acceso, sul display appaioni i codici alfanumerici, consultare le segunte tabella per le istruzioni.

Note: La presenza di acqua, liquido fuoriuscito dalle pentole o oggetti di qualsiasi genere posati su un qualsiasi tasto del piano di cottura possono provocare l'attivazione o la disattivazione involontaria del blocco del pannello comandi.

Codice sul display	Descrizione Possibili cause Soluione
Nessun codice Impossibile attivare od azionare il piano di cottura.	Acqua residua o macchie sul pannello comandi.	Ripulire e asciugare il pannello comandi.
Nessun codice Il display non reagisce al tocco. Parte del display è coperta o le pentole sono collocate troppo vicino al display.	display è coperta o le pentole sono collocate troppo vicino al display.	Rimuovere gli oggetti. Spostare le pentole lontano dal display. Se il problema persistsente, attendere 10 secondi.
F0E1 Viene rilevata la presenza di un recipientile di cottura che non èCompatible con l'operazione richiesta.	Il recipientile non è ben posizionato sulla zona di cottura, oppure non èCompatible con una o più zone di cottura.	Premere il tasto di accensione/ spegnimento per far scomparire il codice F0E1 e ripristinare la funzionalità della zona di cottura. Provarere quindi a useare il recipientile con un'altra zona di cottura o a useare un recipientile diverso.
F0E7 Errore nel collegamento del cavo di alimentazione	Il collegamento alla rete elettrica non è conforme alle istruzioni riportate nel paragrafo "COLLEGAMENTI ELETTRICI".	Modificare il collegamento elettrico seguito leindicazioni del paragrafo "COLLEGAMENTI ELETTRICI".
F0EA Il pannello comandi si spegne a causa di temperatureccessivement elevate.	La temperature interna dei componenti elettronici è troppo elevata.	Attendere che il piano cottura si raffreddi prima di utilizzato di nuovo.
F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F6E1, F7E5, F7E6, F2E1	Scollegare il piano di cottura dalla rete elettrica. Attendere quale seconde e ricollegare il piano alla rete elettrica. Se il problema persistsente, chiamare il centro assistenza e specificare il codice di erre che compare sul display.
es.: ☑ ☐	Il piano di cottura non consente l'attivazione di una determinata funzione.	Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano di cottura.	Vedere il paragrafo "Potenza".
es: P → S [Livello di potenza inferiore a quello richiesto]	Il piano di cottura imposta automaticamente un livello di potenza minimo per consentire l'utilizzo della zona di cottura.	Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano di cottura.	Vedere il paragrafo "Potenza".

Rumori

I piani cottura a induzione possono produrre sibili o crepitii durante il normale funzionamento.

Questi rumori provengono in realtà delle pentole e sono legati alle caratteristiche dei fondi (ad esempio, quando i fondi sono fatti di diversi strati di materiale o sono irregulari).

Questi rumori possono variare a seconda delle pentole e dei tegami utilizzati e alla quantità di alimenti che contengono, e non segnalano alcun tipo di difetto.

Prima di contattare il Servizio Assistenza Tecnica:

1. In caso di errori o malfunzionamenti, provare a risolverre il problema seguendo le linee guida riportate.
2. Spagnere e riaccendere l'apparecchio per verificare se il problema persistsente.

Se dopo i controllingi sulla dettes ricerche, contattare il Servizio Assistenza Tecnica.

L'elenco completo dei centri di assistenza IKA è riportato alla fine di quello manuale.

Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire:

• una breve descrizione del quasto;
• il tipo e il modello esatto dell'apparecchio;
• il codice di assistenza (è il numero che si trova dopo la parola Service sulla targhetto matricola). Il codice di assistenza è riportatoanche sul libretto di garanzia;

SERVICE

0000 000 0000

• il proprio indirizzo completo;
• il proprio numero di Telefono.

Qualora si renda necessaria una riparazione, contattare un Servizio Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Dati tecnici

Modello: SMAKLIG 504.678.83
Tipologia di piano cottura Elettrici
Numero di zone di cottura 4
Tecnologia di riscaldamento Piano di cottura a induzione
Dimensioni della zona di cottura (Ø o LxP) Anteriore sinistra 18,5 x 20,0 cm	cm
	Posteriore sinistra 18,5 x 20,0 cm
	Posteriore destra 21,0 cm
	Anteriore destra 15,0 cm
Zona Bridge+ (Ø o LxP) Sinistra 37,5 x 20,0 cm
Consumo di energia per zona di cottura - (cottura elettrica CE) Anterio	re sinistra 196,2 Wh/kg
	Posteriore sinistra 188,3 Wh/kg
	Posteriore destra 180,2 Wh/kg
	Anteriore destra 176,8 Wh/kg
Consumo di energia per zona Bridge- (cottura elettrica CE) Sinistra 191,7 Wh/kg
Consumo di energia del piano di cottura - (piano di cottura elettrico CE)	186,7 Wh/kg

Questo apparecchio soddisfa i requisiti del regolamento europeo n. 66/2014 in materia di progettazione ecocompatibile ed è conforme alla norma europea EN 60350-2

I dati tecnici sono riportati sulla targhetto posta sul fondo dell'apparecchio.

Collegamenti elettrici

Il collegamento elettrico deve essere eseguito prima di collegare l'apparecchio alla rete

L'installazione deve essere eseguita da personale qualificato a conoscenza delle norme vigenti in materia di sicurezza e installazione. Nella fattispecie, l'installazione deve essere eseguita in ottemperanza alle direttive della locale società di fornitura elettrica

230V 2L 2N~

L1 = R:zero
L2 = S: marrone
N = N:blu
N = T: blu (grigio)
E: giallo/verde

380-415V 3N\~ 380-415V 2N\~

L1 = R: nero
L2 = S: marrone
N = N:blu
N = T: blu (grigio)
E: giallo/verde

Controllare che la tensione individata sulla targhetto matricola nella parte inferiore dell'apparecchio sa la stessa della rete elettrica domestica.

La messa a terra dell'apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra). Il prodotto viene fornito con il cavo di rete H05V2V2-F conforme alla norma IEC / EN 60335-2-6.

L1 = R: nero
L1 = S: marrone
N = N:blu
N = T: blu (grigio)
E: giallo/verde

220-240V 3~

L1 = R: nero
L2 = S: marrone
N = N:blu
N = T: blu (grigio)
E: giallo/verde

Consigli per la salvaguardia dell'ambiente

ATTENZIONE! Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; non usare in nessun caso pulitrici a getto di vapore.

Nonutilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclo. Non disperse le diverse parti dell'imballaggio nell'ambiente, ma smaltirle in conformità alle norme stabilite delle autorità locali.

SMALTIMENTO DEGLI ELETTRDOMESTIC

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettoando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il risciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato. Questo appeaccchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di appearecchiature elettriche ed elettroniche (RAEE). Provedendo al corretto smaltimento del prodotto si contribuire ad evitare potenziali consequences negative sull'ambiente e sulla salute umana.

sul prodotto o sulla documentazione di
mento indica che questo apparecchio non deve
to come rifiuto domestico, bensi conferito presso
accolta preposto al ritiro delle apparecchiature
lelettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Per sfruttare al meglio il calore residuo delle piastre, spegnerle alcuni minuti prima del termine della cottura.

La base della pentola o del tegame dovrebbe coprire completinga la piastra di cottura; un recipiente con la base più piccola del diametro della piastra causera uno spreco di energia.

Durante la cottura, coprire pentole e tegami con un coperchio che chiuda bene il recipiente e usare la minima quantità d'acqua possibile. La cotturaenza coperchio comporta un consumo di energia notevolmente superiore.

Utilizzare solo pentole e padelle con fondo piatto.

DICHIARAZIONE DI CONFORMITA

Questo appearecchio soddisfa i requisiti del regolamento europeo n. 66/2014 in materia di progettazione ecocompatibile, in conformità con la norma europea EN 60350-2.

Produttore

Ikea of Sweden AB - SE - 343 81 Almhult, Svezia

GARANZIA IKEA

Quanto dura la garanzia IKEA?

Questa garanzia è valida per cinque anni a partire alla data di acquisito/consegna del loro elettrodomestico presso un negozio IKEA. É necessario esibire lo scontrino originale come documento comprovante l'acquisito. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.

Chi fornisce il servizio?

Il servizio assistenza selezionato ed autorizzato da IKEA fornirà il servizioattraverso la propria rete di Partner di Assistance autorizzati.

Cosa copre esta garanzia?

La garanzia copre i difetti dell'elettrodomestico causati da vizi di fabbricazione (difetto funzionale), a partire nella data di acquisto/ consegna dell'elettrodomestico. Questa garanzia è applicabile solo all'uso domestico. Le eccezioni sono descritte alla voce "Cosa non è coperto della garanzia?" Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e viaggi del personale technician) saranno sostenuti dal servizio assistenza, fermo restando che l'accesso all'apparecchiatura per l'intervento di riparazione non composti spese particolari. Queste condizioni sono conformi alle direttive EU (No. 99/44/CE) e alle norme locali. I componenti sostituiti divertano proprietà di IKEA.

Come IKEA interverrà per risolvere il problema?

Il servizio assistenza incaricato da IKEA per l'esecuzione del servizio esaminerà il prodotto e decide, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. Il Servizio Assistenza IKEA o il suo Partner di Assistenza autorizzato tramite i rispectivi Centri di Assistenza, a propria esclusiva discrezione, riparare il prodotto difettoso o provvedera a sostituirlo con un prodotto uguali o di pari valore.

Cosa non è coperto alla garanzia?

- Normale usura

• Danni provocati deliberatamente, danni provocati alla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o in seguito a collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi i danni causati alla presenza di eccessivo calcare nelle condutture idriche. Danni causati da eventi atmosefici e naturali.
• Le parti soggette a consumo, incluse batterie e lampadine.
• Danni a parti non funzionali e decorative che non influiscono sul normale uso dell'elettrodomestico, inclusi graffiti e differenze di colore.
• Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo.
• Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali anni siano stati causati da errorsi di fabbricazione.
• Casi in cui non vengono rilevati difetti funzionali durante la visita di un technician.
• Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.
• Riparazioni causate da un'installazione non corretta o non conforme alle specifiche.
• Casi di uso improprio e/o non domestico dell'apparecchio, ad es. uso professionale.
• Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altri indirizzo, IKEA non è responsable per eventuali danni che potrebbero verificarsi durante il trasporto. In compenso, qualora sia IKEA ad effettuare il trasporto del prodotto all'indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA.

Costi inerenti la prima installatione dell'elettrodomestico IKEA.
- Tuttavia, qualora un fornitore di servizi IKEA o un suo partner autorizzato ripari o sostituisca l'apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato reinstalleranno l'apparecchio riparato o installeranno l'apparecchio in sostituzione, se necessario.

Tali restrizioni non valgono per regolari interventi svolti da personale technique qualificato con ricambi originali per adattare l'apparecchio alle disponazioni tecniche di sicurezza di un alte paese UE.

Applicazione delle leggi nazionali

Il cliente è titolare dei diritti previsti dal D. Lgs. n. 206/2005 e la presente garanzia IKEA di 5 (cinque) anni lascia impregiudicati tali diritti che rispondono o estendono i diritti minimi legali di agli paese in termini di garanzia. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore definiti delle leggi locali.

Area di validità

Per gli elettrodomestici acquistati in una nazione EU e portati in un'altra nazione EU, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo

se l'elettrodomestico e conforme ed è installato secondo:

le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
- le informazioni sulla sicurezza containe nelle Istruzioni per il montaggio e nel Manuale dell'utente.

Il servizio ASSISTENZA dedicato per gli apparecchi IKEA

Non esitate a contattare il Centro Assistenza Autorizzato inccaricato da IKEA per:

• richiedere assistenza tecnica nel periodo di garanzia
• richiedere chiarimenti sull'installazione degli elettrodomestici
• IKEA installati nelle cucine IKEA
• richiedere informazioni sul funzionamento degli elettrodomestici IKA.

Per assicurarvi la migliorie assistenza vi preghiamo di leggere attendamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattari.

Come contattarci se avete bisogno di assistenza

Siete pregati di contattare il numero del Centro Assistenza Autorizzato incaricato da IKEA riportato sull'ultima categoria di questo manuale

iAl fine di garantirvi un servizio più velo, vi suggeriamo di utilizzare i numero di Telefono riportati in questo manuale. Fate sempre riferimento ai numero indicati nel manuale dell'apparecchiatura per la quale avete bisogno di assistenza. Vi suggeriamo di averre sempre a disposizione il codice IKEA (8 cifre) e il codice a 12 cifre riportati nell'etichetta del vostro prodotto.
i CONSERVATE IL DOCUMENTO DI ACQUISTO/CONSEGNA! E la prova del vostro acquisto ed è necessario esibirro affinché la garanzia sia valida. Sullo scontrino sono riportati anche il nome e il codice articolo IKEA (8 cifre) per agli apparecchiatura acquistata.

Avete bisogno di ulteriore aiuto?

Per qualunque informazione non relativa all'assistenza vi preghiamo di far riferimento al Servizio Clients del punto vendita IKEA di riferimento. Vi preghiamo di leggere attendamente la documentazione tecnica relativa all'elettrodomestico prima di contattari.

BELGIÉ-BELGIQUE-BELGIEN
