BEDIENUNGSANLEITUNG BK-ED06E SHARP

Diese Anleitung soll Ihnen die Informationen geben, die Sie für die korrekte Verwendung, Einstellung und Wartung Ihres Fahrrads benötigen.

Bitte lesen Sie diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie auf, solange Sie das Fahrrad benutzen. Enthält wichtige Sicherheits- und Wartungsinformationen.

Es liegt in der Verantwortung des Benutzers, diese Anleitung zu lesen, bevor er das Produkt verwendet.

Die Nichtbeachtung dieser Anweisungen kann zu einer unsachgemäßen Verwendung des Fahrrads oder zu einem vorzeitigen Verschleiß einiger Komponenten führen, was zu einem Sturz und/oder einem Unfall führen kann.

Wenn sich während der Garantiezeit herausstellt, dass ein Originalteil einen Verarbeitungsfehler aufweist, ersetzen wir es. Die Garantiezeit für Fahrräder mit Tretunterstützung beträgt wie folgt:

• Starrer Rahmen und Gabeln: 2 Jahre
- Elektrische Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung
- Alle anderen Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung

elektrische Teile, vorausgesetzt, dass sie keine Herstellungsfehler aufweist kommen Beachten Sie die unten aufgeführten Gebrauchs- und Aufbewahrungsanweisungen:

√ Nicht verbinden direkt am Terminal an positiv Minus dieser Batterie;
√ Platzieren Sie den Akku nicht in einem Bereich mit hoher Energie Temperatur, erhitzen Sie es nicht, setzen Sie es nicht der Sonne aus, bringen Sie es nicht in die Nähe von Feuer oder Ähnlichem;
√ Tauchen Sie den Akku nicht in Wasser, Salz oder Flüssigkeiten Säuren oder Laugen und vermeiden die Belichtung Bei der Regen;
√ Zerlegen Sie die Verpackung nicht Batterie ohne die Anleitung eines Technikers professionell ;
√ Unter Bedingungen lagern schattig, kühl und trocken wenn die Batterie nicht kommt seit geraumer Zeit verwendet lang und laden Entladen Sie die Batterie vollständig jeden Monat;
√ Bitte hochladen Das Batterie, mit der exklusiven Akkuladegerät im Lieferumfang des Fahrrads enthalten;
√ die Batterie zurück an deine gewöhnt Wiederverkäufer.

Garantie beinhaltet keine Arbeits- und Transportkosten. Das Unternehmen übernimmt keine Haftung für Schäden folgerichtig oder besonders. Diese Garantie Ja gilt nur für Einzelhandelskäufer Original Das muss haben A Kaufbeleg zur Validierung beliebig Beschwerde. Diese Garantie Ja Gilt nur für Komponenten defekt und deckt nicht ab Der Auswirkungen von dem normale Abnutzung, zur Mietnutzung, zur Nutzung professionell, keine Schaden verursacht durch Unfall, Missbrauch,

Belastungen Übermaß, Fahrlässigkeit, Montage unsachgemäße Wartung unsachgemäß oder Hinzufügung von irgendwelchen Nicht konformer Artikel Bei der Ziel von Nutzen Original des Fahrrades.

Keiner Ein Fahrrad ist für die Ewigkeit gedacht und nein Beschwerde wird sein akzeptiert, sofern vorhanden An Schaden durch den Gebrauch verursacht unangemessen, Wettbewerb, Stunts, Sprünge oder andere Aktivität ähnlich. Beschwerden Sie müssen sein gesendet über den Händler. Dein Rechte gibt es nicht interessiert.

Das Unternehmen Ja behält sich das Recht auf Änderungen oder Modifizierungen vor beliebig Spezifikation ohne Vorankündigung. Alle Informationen und Spezifikationen darin enthalten dokumentieren Ich bin im Moment richtig von dem drucken.

Es ist verboten das Handbuch ändern oder manipulieren wird mit dem Fahrrad geliefert.

Das Fahrrad ist nach den geltenden gesetzlichen Normen zertifiziert. Das ist es absolut verboten ändern Die Parameter und Spezifikationen des Komponenten elektrisch / mechanisch zusammengebaut und die Standardfunktionen des Fahrrad als das ist würde das Gute gefährden Fahrzeugbetrieb und Sicherheit des Benutzers sich selbst.

Für den Fall, dass passieren, der Benutzer wird sein vollständig verantwortlich für irgendetwas Schaden verbunden.

Bedingungen hierfür von Nutzen Pedalfahrrad unterstützt

Dieses Tretfahrrad assisted ist für den einmaligen Gebrauch gedacht städtisch und vorstädtisch, kann sein in der Stadt verwendet, auf Straße oder oben A Oberfläche Asphalt, wo die Reifen sind Sie haben ständig Bodenkontakt. Es verfügt über ein Fahrt unterstützt elektrisch Das wird alles erleichtern dein Verschiebungen Tageszeitungen, zum Mitnehmen mehr weit und länger. dein Pedalfahrrad unterstützt ist eins Erwachsenenfahrrad für ältere Menschen über 14 Jahre alt. Wird das Fahrrad von einem Kind benutzt, d Eltern Sie müssen beaufsichtigen und versichern Das der Benutzer ist in der Lage, das Fahrrad sicher zu benutzen.

Das Modell kann nicht sein gebraucht An unbefestigtes oder beschädigtes Land. Es ist nicht für den Offroad-Einsatz konzipiert . Es ist nicht für den einmaligen Gebrauch konzipiert konkurrenzfähig. Nichteinhaltung dieser Ziel von Nutzen könnte sein verursachen Stürze oder Unfälle und könnte verschlechtern Zustände vorzeitig und unheilbar von dem dein Pedalfahrrad assistiert.

dein Pedalfahrrad Assisted ist kein Moped. Der Zweck Die Hilfeleistung besteht darin, eine Ergänzung bereitzustellen Bei der Treten. In dem Moment, in dem Sie in die Pedale treten, beginnt der Motor Ja aktivieren und Sie es hilft Zu voraus. Die Unterstützung variiert je nach von dem Geschwindigkeit

von dem Fahrrad, bedeutend beim Start, mit zunehmendem Fortschritt weniger von dem Fahrrad fahren und dann abstellen wenn das Fahrrad erreicht die 25km/h. Die Assistenz er kommt sobald deaktiviert er kommt betrieben A der beiden Bremshebel oder die Geschwindigkeit überschreitet die 25km/h. Es wird fortgesetzt automatisch unter 23 km/h beim Treten.

Es muss sein einer Korrektur unterzogen Wartung gemäß den Anweisungen darin enthalten Bedienungsanleitung

AUFMERKSAMKEIT: Wie jedes Komponente Mechaniker, einer Fahrrad ist starker Belastungen ausgesetzt beansprucht und verschleißt. Die Verschiedenen Materialien und Komponenten dürfen anders reagieren zu tragen oder zu altern. Wenn das Leben nützlich geplant für a Komponente war veraltet, könnte brechen plötzlich präsentieren A Verletzungsgefahr Radfahrer. Risse, Kratzer und Verfärbungen In Bereiche unterliegen stark Aufforderungen angeben Das Der Das Bauteil hat seine Lebensdauer überschritten nützlich und muss sein ersetzt.

Empfehlung : verwenden sicher und geschützt

Vergewissern Sie sich, bevor Sie das Fahrrad benutzen Das Funktionen richtig. Überprüfen Sie speziell Die folgende Punkte:

• Die Lage ist praktisch
- Muttern, Schrauben, Spannhebel, gespannte Bauteile
• Die Bremsen Sie arbeiten korrekt
- Der Bewegungsbereich des Lenkers ist korrekt, ohne Spiel übertrieben
• Die Räder nicht durch nichts blockiert Hey Lager Ich bin anpassen korrekt
- Die Räder Ich bin ordnungsgemäß angezogen und am Rahmen / an der Gabel befestigt
• Die Reifen sie sind in gutem Zustand Bedingungen und ihr Druck sind korrekt
• Der Staat des Felgen von dem Räder
• Die Pedale Ich bin Fest fest
• Die Übertragung ist in Ordnung Arbeiten
• Die Scheinwerfer Ich bin positioniert richtig.

EMPFEHLUNG: Ihre Fahrrad sollen sein Von einem Fachmann überprüft alle 6 Monate, um dies festzustellen Das Funktionen richtig und sein sicher zu verwenden. Es ist Verantwortung des Benutzers sichergehen das alles Komponenten Sie arbeiten vor Gebrauch ordnungsgemäß durch.

Wählen Sie einen Ort Sicher, abseits vom Verkehr, um sich mit Ihrem vertraut zu machen neu Fahrrad. Die Assistenz dürfen sein Kraft aktiviert, prüfen dass der Lenker Ist geradeaus und dass die Straße frei sein.

Stellen Sie sicher, dass Sie bei guter Gesundheit sind , bevor Sie hinaufgehen auf der Fahrrad .

Im Falle von Bedingungen Wetter ungewöhnlich ( Regen , Kälte, Nacht...), sein insbesondere Pass auf und passe deine Einstellung entsprechend an Geschwindigkeiten und deine Reaktionen .

Wenn ja das Fahrrad tragen außerhalb des Fahrzeugs ( Fahrradträger , Dachträger ...), ja Wir empfehlen dringend, den Akku zu entfernen und an einem kühlen Ort aufzubewahren .

Der Benutzer muss respektieren Die Anforderungen der nationalen Vorschriften wenn das Fahrrad er kommt gebraucht An Straßen Öffentlichkeit ( zum Beispiel Beleuchtung und Signalisierung ).

ACHTUNG : Der Benutzer erkennt, dass es so ist verantwortlich für irgendetwas Verlust, Verletzung oder Beschädigung verursacht von dem verpasst Einhaltung der oben genannten Anweisungen und dass das ist werde abbrechen Die Garantie erlischt automatisch.

www.sharpconsumer.com/ contact/

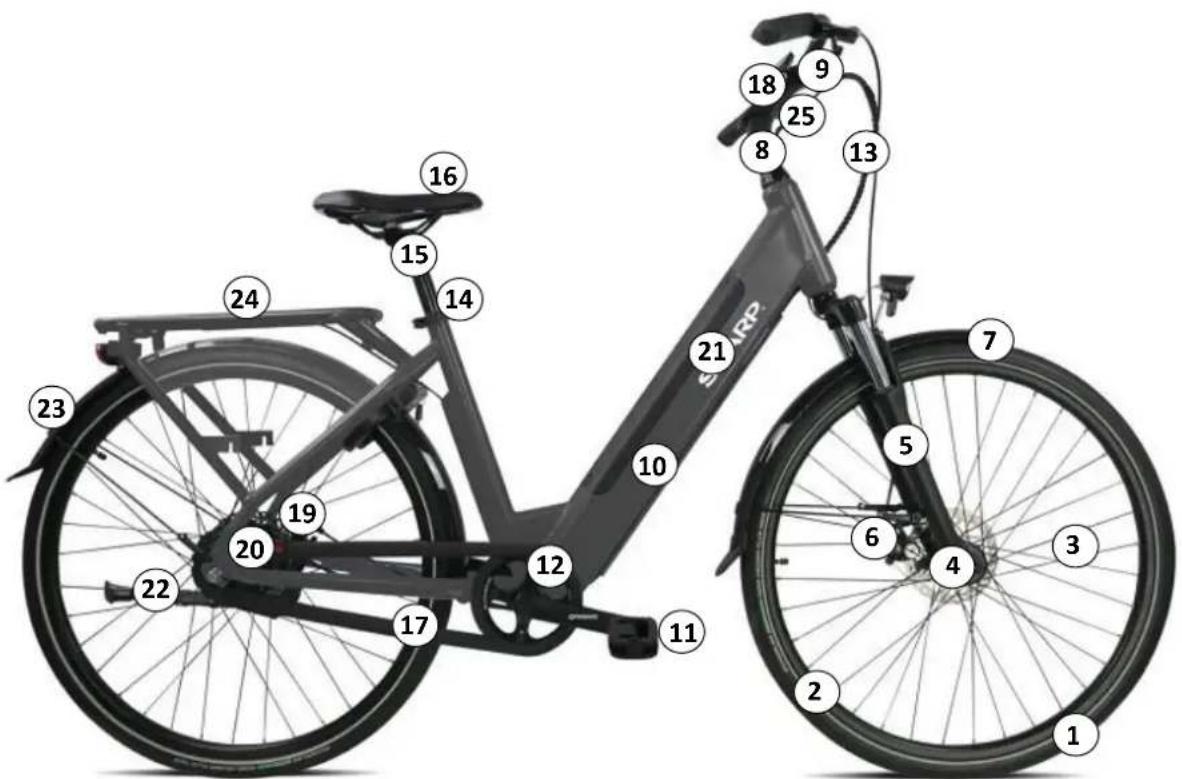

Struktur der unterstützten Fahräder elektrisch

Struktur des BK-ED06E E-Bikes

SARP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 21

1. Reifen und Schlauch
2. Felge
3. Speichen
4. Vorderradnabe, QR
5. Gabel
6. Mechanische Scheibenbremse vorne
7. Kotflügel vorne
8. Vorbau und Lenker
9. Glocke
10. Rahmen
11. Pedale
12. Kurbelarm und Kettensätze

13. Bremszüge, Displaykabel

14. Sitzverriegelung

15. Sattelstütze
16. Sattel
17. Kette
18. LCD-Anzeige
19. Hinterradbremse
20. Heckmotor mit integriertem
    Getriebe
21. Akku
22. Ständer
23. Kotflügel hinten
24. Gepäckträger hinten
25. Griffe, Bremshebel

Erster Gebrauch, Anpassungen

Start des Sicherheitselemente

Beleuchtung

Im Lieferumfang sind Leuchten enthalten, bestehend aus zwei Reflektoren (ein weißer im Vorderscheinwerfer und einer roter am hinteren Kotflügel befestigt), einem Frontscheinwerfer, einem Rücklicht und zwei weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind. Durch die reflektierenden Reifen sind Sie von der Seite besser sichtbar.

Die Beleuchtungsanlage ist ein Sicherheitswerkzeug am Fahrrad und muss unbedingt vorhanden sein. Überprüfen Sie die ordnungsgemäße Funktion der Beleuchtungsanlage, bevor Sie das Fahrrad auf der Straße benutzen.

Vorderlicht

Das Vorderlicht geht an direkt von dem zeigt an . Sehen Der Kapitel „Anzeige“ in Seiten folgende .

Rücklicht

Die Laterne hinten aktiviert direkt von dem zeigt an . Sehen Der Kapitel „Anzeige“ in Seiten folgende .

Türklingel

Am Lenker befindet sich eine Klingel. Dadurch sind Sie bis zu 50 m weit hörbar.

Die Klingel ist ein Fahrrad-Sicherheitswerkzeug und muss unbedingt am Lenker vorhanden sein.

Verwendung eines Helms

Für eine sichere Nutzung wird die Verwendung eines Helms dringend empfohlen. Dies gewährleistet eine Verringerung des Kopftraumas im Falle eines Sturzes.

Hinweis: Für Kinder unter 14 Jahren besteht Helmpflicht, unabhängig davon, ob es sich um Radfahrer oder Beifahrer handelt.

Für weitere Informationen wenden Sie sich an Ihren Händler.

Sattel- und Lenkerverstellung

Es ist wichtig, das Fahrrad an Ihre Körpergröße anzupassen.

Sattel

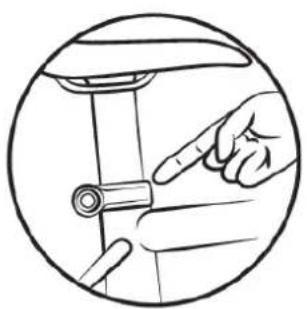

Öffnen Sie das Schnellspannsystem.

Beim Einstellen des Sattels in die unterste Position ist darauf zu achten, dass er keine Bauteile des Fahrrads, wie zum Beispiel den Rahmen, berührt. Überschreiten Sie außerdem nicht den minimalen Referenzpunkt für das Einsetzen der Sattelstütze. Dieser Bezugspunkt darf während der Fahrt mit dem Fahrrad niemals sichtbar sein.

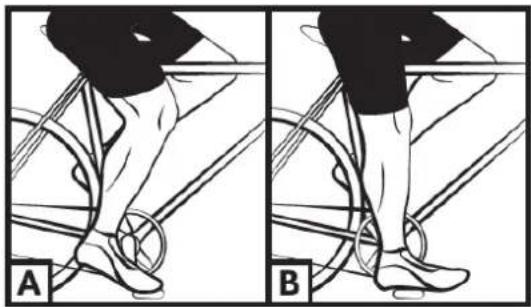

Um die richtige Sattelhöhe zu überprüfen, sitzen Sie mit ausgestreckten Beinen und der Ferse auf dem Pedal (Abb. B). Beim Treten ist das Knie leicht gebeugt und der Fuß befindet sich in der Tiefstellung (Abb. A).

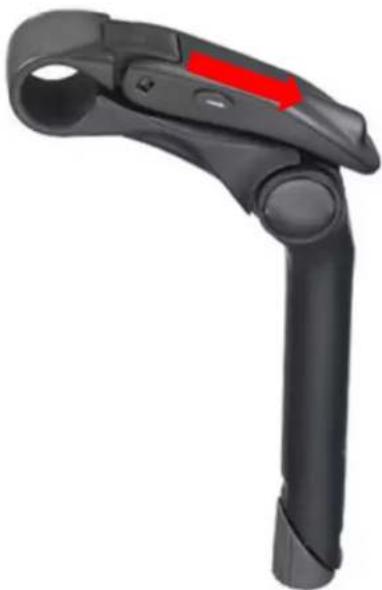

Ihr Fahrrad ist mit einem Lenkervorbau ausgestattet.

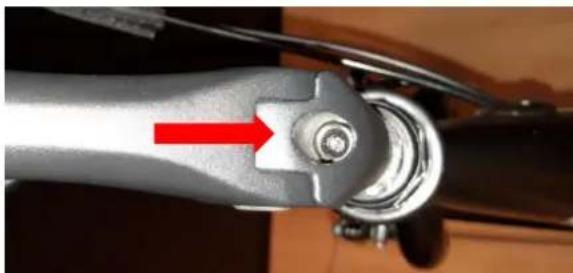

Um den Winkel des Lenkers einzustellen, betätigen Sie den Hebel an der Seite des Lenkervorbaus, indem Sie ihn in die auf dem Hebel selbst angegebene Richtung ziehen, so dass sich das Ventil des Lenkervorbaus öffnet.

So können Sie die Position des Lenkrads und den Winkel des Stils einstellen.

Schließen Sie den Deckel, um die gewählten Einstellungen zu sichern.

Mit der inneren Schraube können Sie die Klemmspannung der Sattelstütze am Lenker einstellen.

Achten Sie darauf, dass der Lenker im rechten Winkel zum Vorderrad steht.

Das Fahrrad ist mit einem Vorbau ausgestattet; die Höhe des Vorbaus wird eingestellt, indem die Position des Vorbaus im Mittelrohr des Rahmens verändert wird.

Um die Höhe des Vorbaus zu verstellen, lösen Sie die Klemmschraube und heben Sie den Vorbau auf die gewünschte Höhe an.

Der Mindestbezugspunkt für das Einsetzen darf nicht überschritten werden. Dieser Referenzpunkt darf beim Radfahren niemals sichtbar sein.

Ziehen Sie die Schraube am Vorbau wieder fest und vergewissern Sie sich, dass die Kraftposition korrekt ist.

Reifen

Überprüfen Sie regelmäßig den Reifendruck. Die Nutzung des Fahrrads mit zu geringem oder zu hohem Reifendruck kann die Leistung beeinträchtigen, zu vorzeitigem Verschleiß führen, die Reichweite verringern oder das Unfallrisiko erhöhen.

Wenn an einem Reifen deutliche Abnutzung oder ein Schnitt erkennbar ist, ersetzen Sie ihn bitte vor der Fahrt mit dem Fahrrad. Der Hersteller gibt auf der Seitenwand des Reifens und in der folgenden Tabelle einen Druckbereich an. Der Druck muss dem Gewicht des Fahrers angepasst werden.

				Druck
Modell	Fahrradgröße	Zimmergröße aus Luft	Reifengröße	PSI	Bar
City	28"	700X40	700X40	Siehe Wertangabe direkt auf Seitenwand Reifen	Siehe Wertangabe direkt auf Seitenwand Reifen

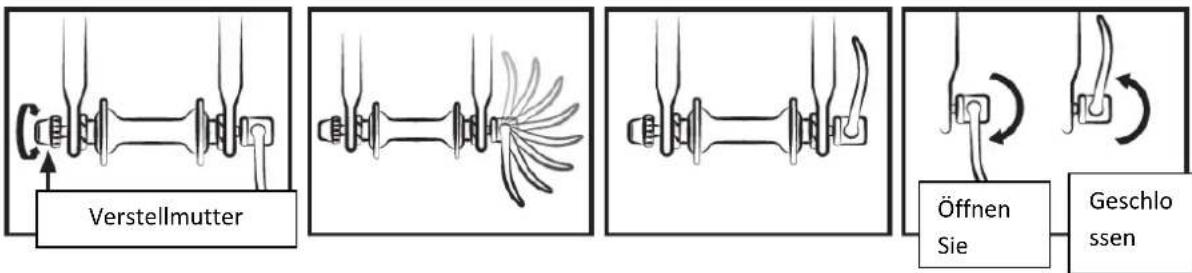

Methode zur Ermittlung der korrekten Einstellung der Schnellspannmechanismen (Rad- und Sattelmanschette)

Schnellspanngeräte sind für die Handbedienung konzipiert. Benutzen Sie niemals die Schnellverschlusswerkzeuge, um den Mechanismus zu verriegeln oder zu entriegeln, um ihn nicht zu beschädigen.

Um die Spannkraft der Radachse einzustellen, muss die Spannmutter verwendet werden und nicht der Schnellspannhebel. Wenn Sie den Hebel mit minimalem Handdruck betätigen können, ist er nicht

fest genug. Daher ist es notwendig, die Einstellmutter festzuziehen. Das Schnellspannsystem sollte die Gabelfüße markieren, wenn es in der verriegelten Position geschlossen ist.

Überprüfen Sie nach jeder Einstellposition die korrekte Zentrierung des Vorderrads in Bezug auf die Gabel. Um die Schnellverriegelungsmechanismen einzustellen, zu schließen und zu öffnen, wenden Sie die folgende Methode an:

Bremseinstellung

Überprüfen Sie vor jedem Gebrauch, ob die Vorder- und Hinterradbremse ordnungsgemäß funktioniert.

Der rechte Hebel aktiviert die Hinterradbremse. Der linke Hebel aktiviert die Vorderradbremse. Es wird empfohlen, die Bremskraft etwa 60/40 zwischen Vorder- und Hinterrad zu verteilen. Der Bremshebel darf nicht mit dem Lenker in Berührung kommen und die Hüllen dürfen keine engen Kurven durchlaufen, um sicherzustellen, dass die Kabel ohne die geringste Reibung gleiten. Beschädigte, ausgefranste oder rostige Kabel müssen umgehend ausgetauscht werden.

Hinweis:

• Bei regnerischem oder nassem Wetter verlängern sich die Bremswege. In diesen Situationen empfiehlt es sich, früher zu bremsen.
• Bei Kurvenfahrten und beim Bremsen kann der Lenker einen negativen Einfluss auf die Reaktionszeit des Fahrers haben.
• Berühren Sie die Scheibenbremsen nicht, nachdem Sie das Bremssystem des Tretunterstützungsfahrrads intensiv genutzt haben, da Sie sich sonst verbrennen könnten.

Einstellung hydraulischer Scheibenbremsen

Die Bremsbeläge üben Druck auf eine in der Radnabe befestigte Scheibe aus. Die Intensität des Drucks wird durch einen Bremshebel mit Flüssigkeit über den über den Wasserschlauch ausgeübten Druck reguliert. Betätigen Sie den Bremshebel nicht, wenn das Rad vom Rahmen oder der Gabel gelöst ist.

Um die Halterung der automatischen Scheibenbremse auszurichten, lösen Sie die Befestigungsschraube aus der Halterung der Bremshalterung.

Bremsen Sie mit dem entsprechenden Bremshebel (der Bremsbügel ist richtig positioniert) und halten Sie den Bremsgriff in dieser Position, indem Sie die Befestigungsschrauben des Bügelhalters festziehen.

Überprüfen Sie, ob der Innenbelag (im Radinneren) 0,2–0,4 mm von der Scheibe entfernt ist. Wenn dies nicht der Fall ist und Sie mit diesem Vorgang nicht vertraut sind, wenden Sie sich an einen qualifizierten Techniker.

Es wird empfohlen, niemals Öl oder Schmiermittel auf die Bremsscheibe oder die Beläge zu schütten (z. B. bei der Wartung der Kette oder des Umwerfers). In diesem Fall sollten die Beläge oder die Scheibe entfettet oder ausgetauscht werden.

Überprüfen Sie die Ausrichtung der Bremsbeläge, indem Sie das Rad drehen, um das Fahrrad auf der Straße zu benutzen.

Scheiben: Das Fahrrad ist mit Scheiben mit einem Durchmesser von 160 mm ausgestattet.

- Die Bremsbeläge sind Standard. Ersetzen Sie sie, wenn der Belag keine Reibungskomponenten mehr aufweist.

Vergessen Sie nicht, dass neue Bremsbeläge eingefahren werden müssen. Das Einfahren erfolgt mit dem Fahrrad für einige Minuten und abwechselnder Betätigung der Bremsen zwischen abrupten Stopps und leichtem Bremsen.

Bremsbeläge austauschen

das Rad ab und entfernen Sie die alten Pads von dem Bremssattel. Platzieren Sie die neuen Pads im so festklemmen, dass die Flächen Bremsen berühren sich. Berühren Sie keine Oberflächen Bremsen. Legen Sie die Pads ein einer nach dem anderen im Zange Bremse.

Radverschleiß

Wie jedes Verschleißteil muss auch die Felge regelmäßig überprüft werden. Der Reifen kann schwächer werden und brechen, was dazu führen kann, dass Sie die Kontrolle verlieren oder stürzen.

Hinweis: Es ist wichtig, den Verschleißzustand der Felgen zu überprüfen. Eine beschädigte Felge kann gefährlich sein und muss ersetzt werden.

Integriertes automatisches Schaltsystem

Das Fahrrad ist mit einer integrierten automatischen Zweigangschaltung im Motor ausgestattet. Es passt die Übersetzung automatisch in zwei verschiedenen Stufen an, indem es die Geschwindigkeit des Fahrrads beim Treten erfasst, was durch den Torsionssensor geschieht. So wird sichergestellt, dass immer die beste Übersetzung für eine gute Trittfrequenz zur Verfügung steht.

Einstellung der Kette

Die mitgelieferte Kette ist in einem freitragenden Kettenschutz, dem sogenannten Chainglider, untergebracht. Diese Komponente verlängert die Lebensdauer der Kette, reduziert die Wartungsarbeiten und bietet einen besseren Schutz.

So wechseln Sie die Kette

Die sicherste Methode besteht darin, die Anzahl der Glieder der alten Kette zu zählen, um die neue Kette anzupassen. Um die alte Kette zu montieren, ziehen Sie sie einfach ab (entfernen Sie eine Niete).

Nach dem Abziehen muss die neue Kette montiert werden. Dazu müssen Sie sie um die Kurbelgarnitur der Pedale und das hintere Ritzel herumführen, so dass sie sich korrekt mit den anderen Übertragungselementen verbindet. Um die Kette zu schließen, empfiehlt es sich, ein Schnellverschlussglied zu verwenden. Dieses fungiert als weibliches Glied, das zwischen die beiden männlichen Glieder passt. Die Schnellkupplung erleichtert auch das Abnehmen der Kette zu Reinigungszwecken.

Um zu überprüfen, ob die Kettenlänge korrekt ist, muss die Kette auf das kleine Ritzel und das große Kettenblatt aufgelegt werden. In dieser Konfiguration muss die virtuelle Linie zwischen der Nabe des Hinterrads und der Achse des unteren Ritzels des Umwerfers senkrecht sein.

Es wird empfohlen, die notwendigen Arbeiten von einem qualifizierten Techniker durchführen zu lassen.

Ersatz Pedale

Um die Pedale auszutauschen, identifizieren Sie sie durch den Brief angegeben auf ihnen. as rechte Pedal ist angegeben mit dem „R“ (Rechts) und dem linken Pedal mit dem „L“ (Links). Drehen das Pedal R in die Richtung Zeit, es einzustellen auf der Kurbel. Drehen das Pedal L in die Richtung gegen den Uhrzeigersinn

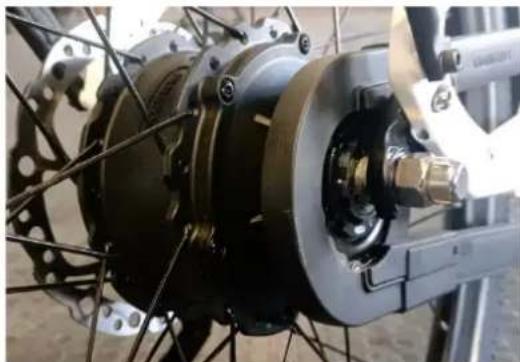

Rad und Motor

Nach Der Erste Monatlicher Nutzung empfiehlt es sich, die Radien zu begrenzen die Auswirkungen der Motortraktion auf der Rad hinten. Beim Starten des Motors könnte es passieren warnen A leichtes Geräusch. Dieses Geräusch ist seitdem normal Der Motor startet und unterstützt das Treten. Das dürfen werden stärker, wenn sie maximal beansprucht werden.

Aufhängung

Einstellen der Vorderradaufhängung

Um das Niveau der Vorderradaufhängung einzustellen, können Sie den Einstellknopf auf der linken Seite der Gabel um eine halbe Umdrehung drehen. Nach jeder halben Umdrehung hören Sie ein Klicken. Führen Sie diesen Vorgang so lange durch, bis Sie das richtige Niveau der Federung erreicht haben.

Härte reduzieren

PEELOD

Härte erhöhen

Wartung

Dieses Fahrrad muss sein einem unterworfen Wartung regulär beides aus Sicherheitsgründen und seine Lebensdauer zu verlängern . Es ist wichtig überprüfen regelmäßig Der Elemente Mechanik sorgt für Austausch des Stücke abgenutzt oder was gegenwärtig Gebrauchsspuren .

Im Moment von dem Der Austausch einer Komponente ist wichtig verwenden des Stücke Originale zum Schutz von Leistung und Zuverlässigkeit von dem Fahrrad. Bitte verwenden Sie Ersatzteile dafür geeignet Das betrachten Der Reifen, Schläuche, die Übertragungselemente und i verschieden Elemente des Systems Bremsen.

ACHTUNG: Entfernen Sie immer den Akku, bevor Sie ihn austauschen.

Reinigung

Um Korrosion zu vermeiden von dem Fahrrad, es ist notwendig Spülen Sie es aus Regelmäßig mit frischem Wasser, insbesondere wenn dies der Fall war ausgesetzt zu Meerwasser.

Die Reinigung muss sein mit einem gemacht Schwamm, eins Pfanne mit Wasser warm und ein Strahl Wasser (drucklos).

EMPFEHLUNG : Achten Sie besonders darauf, kein Wassersprühgerät mit hohem Druck zu verwenden.

Schmierung

Schmierung ist bei verschiedenen unerlässlich. Komponenten Das in Bewegung sind , um Korrosion zu vermeiden . Kette regelmäßig ölen , bürsten Die Kettenräder und Kurbelgarnituren , eingefügt regelmäßig manche tropfen aus Öl In Hüllen des Kabel des Bremsen und Umwerfer .

Wir empfehlen, mit dem Reinigen und Trocknen zu beginnen des zu schmierende Gegenstände. Für die Andere Komponenten muss Fett verwenden.

Es wird empfohlen, es zu verwenden des Öls Speziell für die Kette und den Umwerfer. Für die Andere Komponenten muss Fett verwenden.

Schecks regulär

Die Verschärfung von dem Schrauben und Muttern : Hebel, Kurbel , Pedale , Säulen . Die anzuwendenden Anzugsdrehmomente sind die folgenden :

KOMPONENTEN	EMPFOHLENES DREHMOMENT (Nm)	BESONDERE INDIKATIONEN
Pedale an Kurbeln	10 – 15	Schmieren Sie die Gewinde
Kurbel an der Kurbelgarnitur	18 – 20	Schmieren Sie die Gewinde
Lenksäulenklemmung	9 – 10
Anziehen des Steuersatzes	4 – 5
Bremshebel	6 – 8
Bremshalterungen	6 – 8
Sattel auf Sattelstütze	20 – 22
Sitzklemme	---	Schnelles Anziehen
Rad	30	Oder Schnellspanner

Die weiteren Anzugsdrehmomente hängen von der Größe der Muttern ab: M4: 2,5 bis 4,0 Nm, M5: 4,0 bis 6,0 Nm, M6: 6,0 bis 7,5 Nm. Ziehen Sie die Schrauben entsprechend dem erforderlichen Drehmoment an.

Überprüfen Sie regelmäßig die Reifen: Abnutzung, Schnitte, Risse, Kratzer. Tauschen Sie den Reifen bei Bedarf aus. Überprüfen Sie die Felgen auf übermäßigen Verschleiß, Verformung, Beulen, Risse usw.

Überarbeitungen

Um Sicherheit und Halt zu gewährleisten Die Komponenten in einem Gutschein Arbeitszustand, das Pedalfahrrad Assistent muss sein kontrolliert regelmäßig von Ihrem Händler. Plus die Wartung von dem Fahrrad muss sein ausgetragen regelmäßig durch einen Techniker qualifiziert.

Erstinspektion: 1 Monat oder nach 150 km:

• Überprüfung des festen Sitzes der Elemente: Kurbel, Rad, Leistung, Pedale, Lenker, Sattelklemme,
  • Überprüfung der Funktionsfähigkeit des Getriebes,
  • Kontrolle und Einstellung der Bremsen,
  • Raddruck und/oder Ausrichtung.
• Reifendruck

Jedes Jahr oder 2000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).
  • Überprüfung der Funktion der elektrischen Unterstützung,
  • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung) oder hydraulischen Bremsauspuffrohre,
• Raddruck und/oder Ausrichtung.
• Reifendruck

Alle 3 Jahre oder 6000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).
  • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung oder hydraulische Bremsauspuffrohre),
  • Getriebeaustausch (Kette, Freilauf, Kurbelgarnitur),
• Überprüfung der Funktion der elektrischen Unterstützung,
• Reifenwechsel,
• Radverschleiß prüfen (Speichen, Felge).
• Speichendruck und/oder Achsvermessung,
• Bremsbeläge oder Beläge austauschen,
• Überprüfung der Funktion der elektrischen Unterstützung,
• Überprüfung der elektrischen Funktionen.

Tretunterstützung und Batterie

Der Fahrer muss die Pedale nach vorne drehen, um von der motorisierten Unterstützung zu profitieren. Dies ist ein wichtiger Sicherheitsaspekt. Dieses Elektrofahrrad bietet motorische Unterstützung bis zu einer Geschwindigkeit von 25 km/h. Darüber hinaus wird der Motor abgewürgt. Es ist möglich, schneller zu fahren, aber mit mehr Kraftaufwand und ohne elektrische Unterstützung.

Der Motor läuft erst, wenn die Kurbelgarnitur eine volle Umdrehung gedreht wurde. Diese Funktion schützt den Motor und die Steuerung und verlängert die Lebensdauer der elektrischen Komponenten.

Tretunterstützung

Die Einstellungen und Informationen können direkt auf dem am Lenker befindlichen Display angepasst werden.

Hinweis: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr fahren. Dadurch wird Batteriestrom gespart.

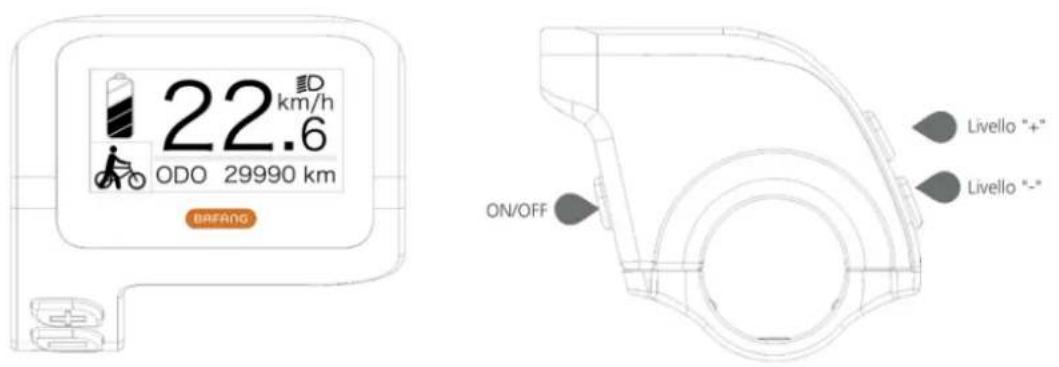

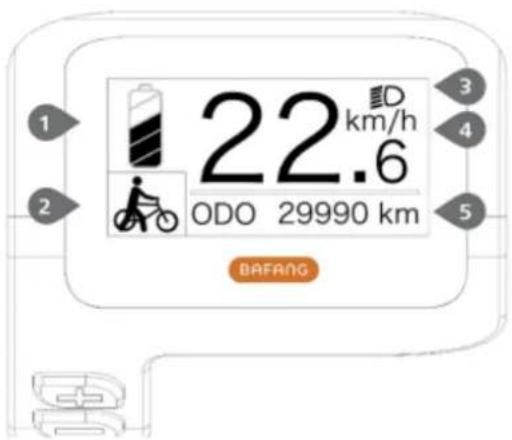

LCD-Anzeige

Das mitgelieferte Display sieht folgendermaßen aus:

Das LCD-Display verfügt über drei Tasten, die Power/Mode-Switch-Taste

, die Taste

und die

1 2 3 4 5 22.6 ODO 29990 km BAFANG

1. Anzeige des Batterieladezustands:

Zeigt den aktuellen Wert des Ladezustands an.

2. Angabe der Höhe der Intervention:

Zeigt den aktuellen Pegel von 0 bis 5 an. Wenn keine Zahl angezeigt wird, bedeutet dies, dass kein Strom vorhanden ist. Dies bedeutet, dass der Gehhilfemodus aktiviert ist.

3. Scheinwerfer-/Heckscheinwerfer-Zündanzeige:

Es wird nur angezeigt, wenn die Scheinwerfer oder die Hintergrundbeleuchtung eingeschaltet sind.

4. Gibt die Maßeinheit der aktuellen Drehzahl an:

km/h oder MPH

5. Multifunktionale Anzeige:

Beinhaltet Einzeldistanz-TRIP, Gesamtdistanz-ODO, Höchstgeschwindigkeit MAX, durchschnittliche Durchschnittsgeschwindigkeit, verbleibende Entfernungsbereich, Ausgangsleistung, Kalorien, Laufzeit ZEIT. (Hinweis: Wenn das Display nach dem Einschalten innerhalb von zehn Sekunden das Signal des Drehmomentsensors erkennt oder erkennt, dass es sich um den Drehmomentsensor handelt, wird der Kalorienbildschirm angezeigt; wenn es die verbleibende Strecke erkennt, wird der RANGE-Bildschirm angezeigt; oder es werden die beiden Bildschirme nicht angezeigt).

- Display ein/aus

Halten Sie die Ein-/Aus-Taste gedrückt, das Display beginnt zu arbeiten. Halten Sie die Ein-/Aus-Taste erneut gedrückt, um das Gerät auszuschalten. Im ausgeschalteten Zustand verbraucht das Display keinen Batteriestrom, da der Leckstrom weniger als 1 uA beträgt.

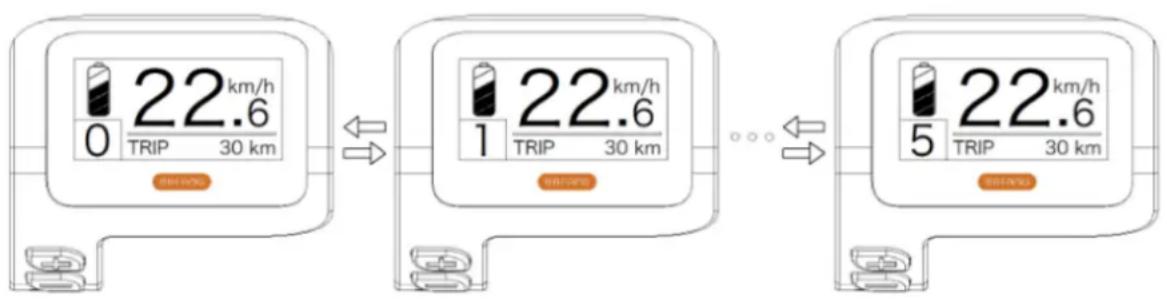

- Wählen Sie die Stufe der elektrischen Unterstützung

Drücken Sie nach dem Start kurz die Plus- oder Minustaste, um die Unterstützungsstufe zu ändern und die Ausgangsleistung des Motors zu ändern. Stufe 0 bedeutet, dass keine elektrische Unterstützung vorhanden ist. Stufe 1 ist die niedrigste Stufe und Stufe 5 ist die höchste Stufe. Nach dem Einschalten des Displays ist die Standardstufe Stufe 1.

0 22 km/h TRIP 30 km ← 1 22 km/h TRIP 30 km → 5 22 km/h TRIP 30 km

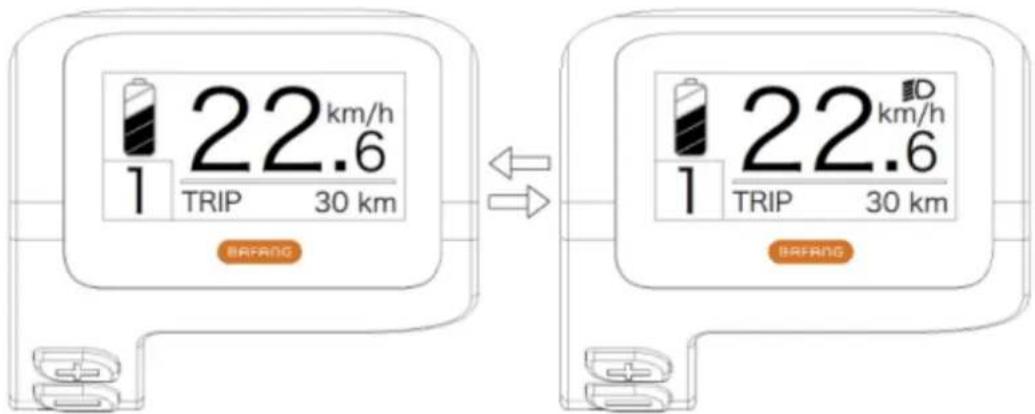

- Display-Hintergrundbeleuchtung einschalten, Front- und Heckscheinwerfer:

Einschalten des Lichts: Halten Sie die Taste "+" gedrückt, um die Hintergrundbeleuchtung des Displays und der Scheinwerfer einzuschalten, das Display zeigt das Scheinwerfersymbol an. Licht ausschalten: Halten Sie die Taste "+" erneut gedrückt, um die Hintergrundbeleuchtung des Displays und der Scheinwerfer auszuschalten, und das Scheinwerfersymbol verschwindet.

1 22 km/h TRIP 30 km BAFANG 1 22 km/h TRIP 30 km BAFANG

• Der Schiebehilfe-Modus

Halten Sie die Taste "-" gedrückt, das Display zeigt das Symbol an und das Fahrrad wechselt mit einer Geschwindigkeit von 6 km/h in den Gehhilfemodus. Lassen Sie die Taste "-" los, das Symbol verschwindet aus dem Display und das Fahrrad beendet den Gehhilfemodus.

4 km/h TRIP 30 km BAFARO

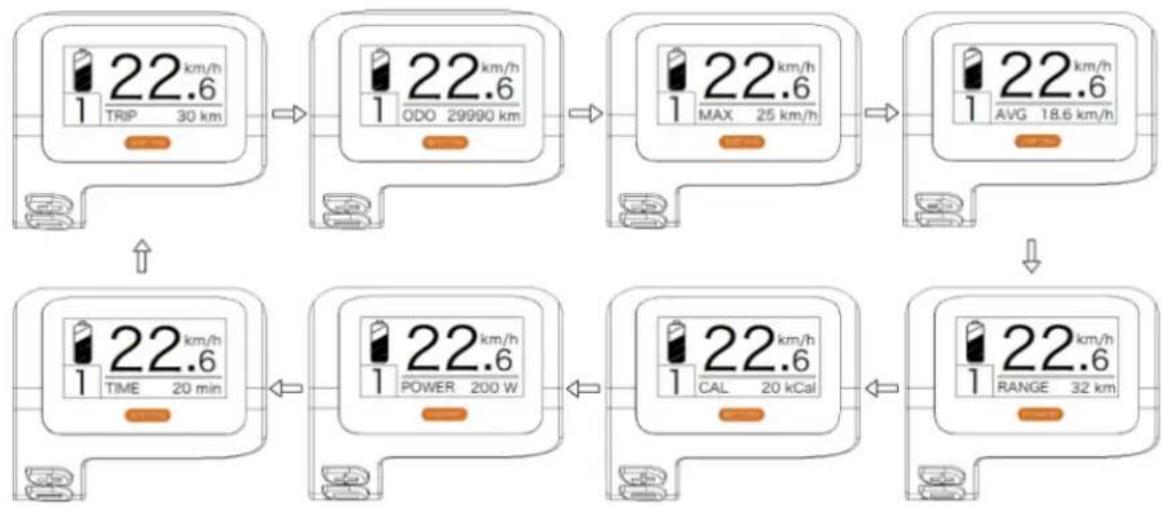

- Funktionsanzeigen der verschiedenen Modi

Das Standardmenü ist "TRIP" (einfache Strecke) und kann abwechselnd als "TRIP" (einfache Strecke) → "ODO" (Gesamtstrecke) → "MAX" (Höchstgeschwindigkeit) → "AVG"

(Durchschnittsgeschwindigkeit) → "RANGE" (verbleibende Strecke) → "CALORIES/CAL" (KCal) → "POWER" (Ausgangsleistung) → "TIME" (Fahrzeit) → "TRIP" (einfache Strecke) umgeschaltet werden.

• Anzeige des Batterieladestatus

75%-100%

Batterieladeleitungen	Zustand der Ladung	Diagramm-Symbol
5	75%-100%
4	50%-75%
3	30%-50%
2	10%-30%
1	5%-10%
	<5%

• FUNKTIONSEINSTELLUNG

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um das Menü ("Anzeigeeinstellung", "Informationen", "EXIT") aufzurufen.

Drücken Sie die Tasten "+" oder "-" , um "Anzeigeeinstellung", "Information" oder "EXIT" auszuwählen, und drücken Sie dann zur Bestätigung kurz die "Power"-Taste.

Display Setting Information Exit BAPANG

1) Display-Einstellung

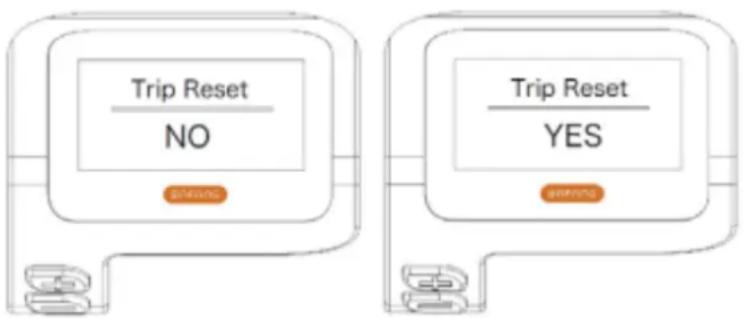

- Zurücksetzen des Kilometerstandes einer einzelnen Fahrt

Rufen Sie das Menü "Anzeigeeinstellung" auf und drücken Sie kurz die Tasten "+" oder "-", um "TRIP Reset" auszuwählen, und drücken Sie kurz die "Power"-Taste.

Drücken Sie danach kurz die Tasten "+" oder "-"", um "NO"/"YES" auszuwählen ("YES" bedeutet Zurücksetzen, "NO" bedeutet kein Zurücksetzen).

Drücken Sie kurz die "Power"-Taste, um die Einstellung zu speichern und zum "TRIP Reset" zurückzukehren.

Halten Sie "+" und "-" gleichzeitig gedrückt, um zu speichern und zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren (Hinweis: Halten Sie nach der Einstellung die Tasten "+" und "-" gleichzeitig gedrückt, um die Einstellung zu speichern und zum Startbildschirm zurückzukehren).

Wenn Sie die Entfernung einer einzelnen Fahrt zurücksetzen, setzen Sie gleichzeitig auch die Fahrzeit, die Durchschnittsgeschwindigkeit und die Höchstgeschwindigkeit zurück.

Trip Reset NO NOTED Trip Reset YES NOTED

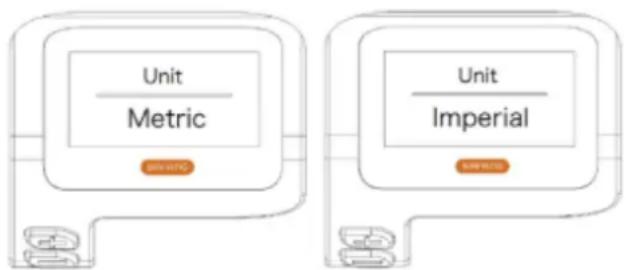

- Änderung der Maßeinheiten zwischen metrisch und imperial

Rufen Sie das Menü "Anzeigeeinstellung" auf und drücken Sie kurz die Tasten "+" oder "-"", um "Unit" auszuwählen, und drücken Sie dann zur Bestätigung kurz die "Power"-Taste.

Drücken Sie kurz die Tasten "+" oder "-"", um "Metrisch" / "Imperial" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um die Einstellung zu speichern und zu "Einheit" zurückzukehren.

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um den Startbildschirm zu verlassen, oder wählen Sie "BACK" → "EXIT", um den Startbildschirm zu verlassen. (Hinweis: Wenn Sie das metrische System auswählen, sind alle Informationen metrisch; wenn Sie das imperiale System auswählen,

werden alle Informationen im imperialen Format angezeigt.)

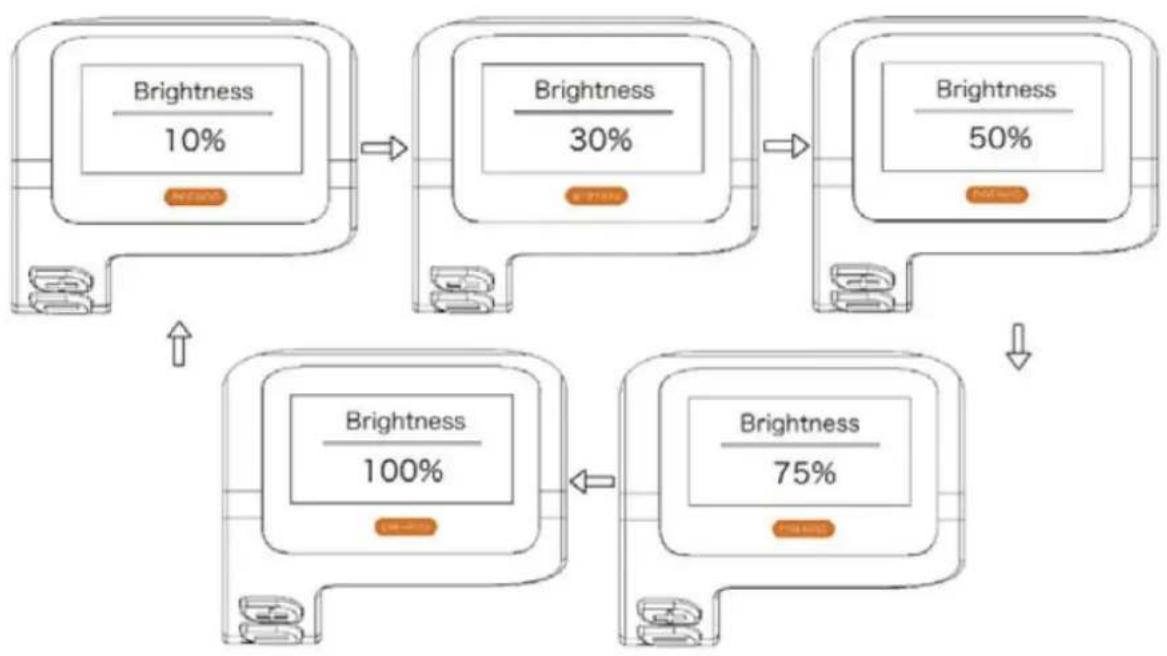

- Einstellung der Hintergrundbeleuchtung

Rufen Sie den Bildschirm "Anzeigeeinstellungen" auf und drücken Sie kurz die Tasten "+" oder "-", um "Helligkeit" auszuwählen, und drücken Sie dann zur Bestätigung kurz die Ein-/Aus-Taste.

Drücken Sie kurz die Tasten "+" oder "-", um "100%"/"75%"/"50%"/"30%"/"10%" auszuwählen.

Drücken Sie nach der Auswahl kurz die "Power"-Taste, um die Einstellung zu speichern und zum Bildschirm "Helligkeit" zurückzukehren.

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren.

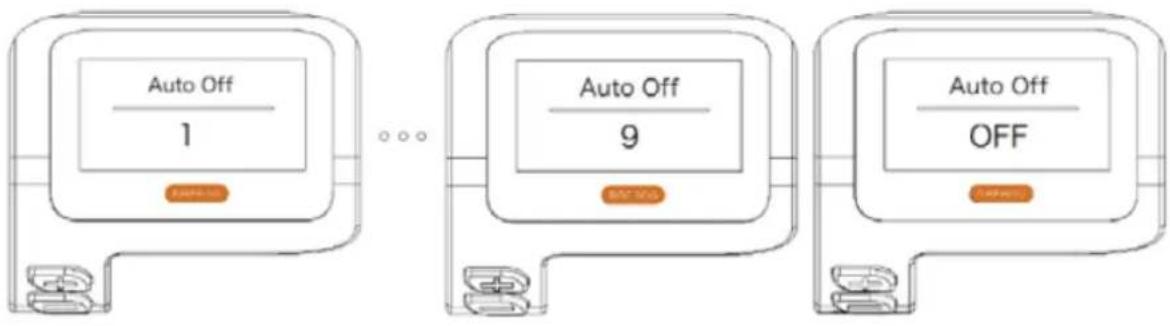

- Einstellen der "Auto-Off"-Zeit

Rufen Sie den Bildschirm "Anzeigeeinstellungen" auf und drücken Sie kurz die Tasten "+" oder "-", um "Auto Off" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um Ihre Auswahl zu bestätigen. Drücken Sie kurz die Tasten "+" oder "-", um "OFF" / "9" / "8" / "7" / "6" / "5" / "4" / "3" / "2" / "1" auszuwählen.

Drücken Sie nach der Auswahl kurz die "Power"-Taste, um die Einstellung zu speichern und zum Bildschirm "Auto Off" zurückzukehren.

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren.

Auto Off 1 Auto Off 9 Auto Off OFF

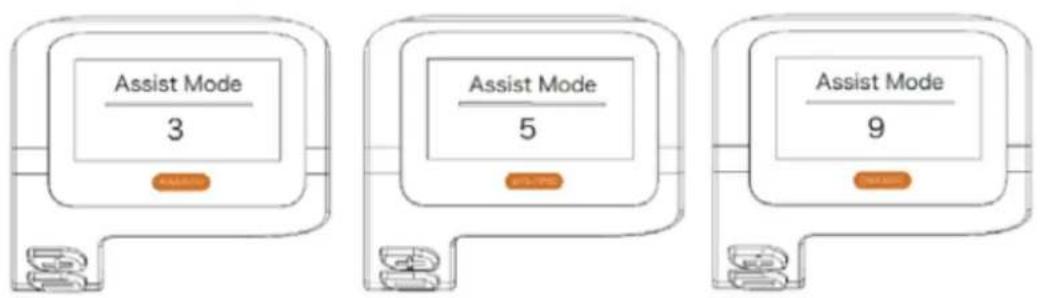

- Einstellen des elektrischen Unterstützungsmodus

Rufen Sie den Bildschirm "Anzeigeeinstellung" auf und drücken Sie kurz die Tasten "+" oder "-", um "Unterstützungsmodus" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um die Einstellung zu bestätigen. Drücken Sie nach der Einstellung kurz "+" oder "-", um "3"/"5"/"9" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um die Einstellung zu speichern und in den "Assist"-Modus zurückzukehren. Halten Sie die Tasten "+" und "-" gedrückt, um zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren.

Die Standardebene für die Anzeige ist Ebene 5.

DEFINIEREN DES FEHLERCODES

Wenn ein Fehler erkannt wird, wird das Symbol angezeigt

Überprüfen Sie die Controller-Verbindung

Code	Verursachen	Mögliche Lösung
"04"	Heruntergebrochen bis zum Gaspedal	1. Vergewissern Sie sich, dass die Klemme und das Kabel des Gaspedals sind nicht beschädigt und korrekt angeschlossen.2. Ziehen Sie das Gaspedal ab und stecken Sie es wieder ein, falls noch nichtEs funktioniert, ersetzen Sie den Beschleuniger .
"05"	Das Gaspedal kehrte nicht in die richtige Position zurück	Stellen Sie sicher, dass die Klemme des Beschleunigers angeschlossen ist richtig. Wenn das Problem dadurch nicht behoben wird,Ändern Sie die Beschleuniger.
"07"	Überspannungsschutz	1. Entfernen Sie die Batterie und setzen Sie sie wieder ein, um das Problem zu testen.2. Aktualisieren Sie mit dem BESST-Tool den Regler.3. Tauschen Sie die Batterie aus, um das Problem zu lösen.
"08"	Fehlersignal Hall-Sensor	1. Prüfen Sie, ob alle Motorklemmen richtig angeschlossen sind.2. Wenn das Problem weiterhin besteht, tauschen Sie den Motor aus.
"09"	Fehler in den Motorphasen	Ersetzen Sie den Motor.
"10"	Die Temperatur im Motor vonPedelec hat seinen Höhepunkt erreichtSchutzwert	1. Schalten Sie das System aus und lassen Sie das Pedelec kühl.2. Wenn das Problem weiterhin besteht, ersetzen Sie den Motor .
"11"	Fehler beim Motortemperatursensor	Tauschen Sie den Motor aus.
"12"	Sensorfehler von der Reglertemperatur.	Tauschen Sie den Regler aus oder wenden Sie sich an Ihren Lieferanten.
"13"	Fehler des Temperatursensors in der Batterie.	1. Überprüfen Sie, ob alle Klemmen von den Trommeln sie richtig mit dem Motor verbunden sind.2. Wenn das Problem weiterhin besteht, tauschen Sie die Batterie aus.
"14"	Die SchutztemperaturIm Inneren des Reglers befindet sichden maximalen Wert von Schutz.	1. Lassen Sie das Pedelec abkühlen und starten Sie das System neu.2. Wenn das Problem weiterhin besteht, tauschen Sie den Regler aus oder wenden Sie sich an Ihren Reglerlieferanten.
"15"	Fehler mit dem Temperatursensor im Regler.	1. Lassen Sie das Pedelec abkühlen und starten Sie das System neu.2. Wenn das Problem weiterhin besteht, ersetzen Sie den Regler oder wenden Sie sich an Ihren Lieferanten.
"21"	Fehler beim Geschwindigkeitssensor	1. Starten Sie Ihr System neu2. Prüfen Sie, ob der an der Speiche befestigte Magnet mit dem Geschwindigkeitssensor ausgerichtet ist und der Abstand _ zwischen 10 mm und 20 mm liegt.3. Prüfen Sie, ob die Klemme des Geschwindigkeitssensors richtig angeschlossen .4. Verbinden Sie das Pedelec mit dem BESST, um zu prüfen, ob ein Signal vom Geschwindigkeitssensor vorhanden ist.5. Aktualisieren Sie mit dem BESST-Tool den Controller, um zu sehen, ob das Problem behoben ist.6. Wechseln Sie den Geschwindigkeitssensor, um zu sehen, ob das Problem behoben ist. Wenn das Problem weiterhin besteht,
		tauschen Sie den Regler aus oder wenden Sie sich an den Lieferanten.
"25"	Fehler beim Drehmomentsignal	1. Überprüfen Sie, ob alle Verbindungen korrekt sind -Geist ausgeführt .2. Verbinden Sie das Pedelec mit dem BESST-System, um zu sehen, ob dieses das Paar lesen kann.3. Aktualisieren Sie mit dem BESST-Tool die olator, um zu sehen, ob das Problem gelöst ist, falls erforderlichAndernfalls tauschen Sie den Drehmomentsensor aus oder wenden Sie sich an Ihren Lieferanten.
"26"	Das Drehzahlsignal des Drehmomentsensors weist einen Fehler auf	1. Überprüfen Sie, ob alle Verbindungen gut ausgeführt werden2. Verbinden Sie das Pedelec mit dem BESST-System, um zu sehen, ob dieses das Geschwindigkeitsschild lesen kann.3. Wechseln Sie den Drehregler, um das Problem zu beheben.4. Aktualisieren Sie mit dem BESST-Tool den Regler, um zu sehen, ob das Problem behoben ist, ersetzen Sie im Gegenteil den Drehmomentsensor oder wenden Sie sich an Ihren Lieferanten.
"27"	Überstrom Im Regler.	Aktualisieren Sie mit dem BESST-Tool den Regler . Wenn das Problem weiterhin besteht, ändert sich der Regler oder wenden Sie sich an Ihren Lieferanten.
" 30"	Kommunikationsprobleme	1. Überprüfen Sie, ob alle Pedelec-Verbindungen korrekt ausgeführt werden.2. Führen Sie mit dem BESST-Tool einen Diagnosetest durch, um zu versuchen, das Problem zu lokalisieren.
		3. Ändern Sie die Ansicht, um zu sehen, ob das Problem behoben wurde4. Tauschen Sie das EB-BUS-Kabel aus, um zu sehen, ob das Problem behoben ist.5. Aktualisieren Sie die Controller-Software mit dem BESST-Tool erneut. Wenn das Problem weiterhin besteht, wechseln Sie den Controller oder wenden Sie sich an Ihren Lieferanten.
"33"	Das Bremssignal hat einen Fehler (wenn es sich um montierte Bremssensoren handelt)	1. Überprüfen Sie, ob alle Klemmen sie richtig mit den Bremsen verbunden sind .2. Wechseln Sie die Bremsen, um zu sehen, ob das Problem behoben wurde3. Wenn das Problem weiterhin besteht, wechseln Sie den Regler oder wenden Sie sich an den Lieferanten.
"35"	Der Messkreis für 15V Es hat einen Fehler .	Aktualisieren Sie den Regler mit dem BESST-Tool, um zu sehen, ob das Problem behoben ist.Nur für den Fall, dass das Gegenteil ist,Wechseln Sie den Regler oder wenden Sie sich an Ihren Lieferanten.
"36"	Die Detektionsschaltung an der Tastatur hat einen Fehler .	Aktualisieren Sie den Regler mit dem BESST-Tool, um zu sehen, ob das Problem behoben ist.Nur für den Fall, dass das Gegenteil ist,Wechseln Sie den Regler oder wenden Sie sich an Ihren Lieferanten.
"37"	Die WDT-Schaltung ist defekt.	Aktualisieren Sie den Regler mit dem BESST-Tool, um zu sehen, ob das Problem behoben ist.Nur für den Fall, dass das Gegenteil der Fall ist,Wechseln Sie den Regler oder wenden Sie sich an Ihren Lieferanten.
"41"	Die Gesamtspannung der TrommelnEs ist zu viel High.	Tauschen Sie die Batterie aus.
"42"	Die Gesamtspannung der TrommelnEs ist zu viel Tief.	Laden Sie den Akku auf. Wenn das Problem weiterhin besteht, tauschen Sie die Batterie aus.
"43"	Die Gesamtleistung aus den Zellenvon der Batterie ist zu viel hoch.	Tauschen Sie die Batterie aus.
"44"	Die Spannung aus der einzelnen Zelle beträgt zu hoch.	Tauschen Sie die Batterie aus.
"45"	Die Temperatur der Batterie beträgt zu hoch.	Lassen Sie das Pedelec abkühlen.Wenn das Problem weiterhin besteht, tauschen Sie die Batterie aus.
"46"	Die Temperatur der Batterie beträgt zu niedrig.	Bringen Sie den Akku auf Temperaturumgebung. Wenn das Problem weiterhin besteht, tauschen Sie die Batterie aus.
"47"	Der SOC der Batterie ist zu hoch.	Tauschen Sie die Batterie aus.
"48"	Der SOC der Batterie ist zu niedrig.	Tauschen Sie die Batterie aus.
"61"	Erkennung eines Fehlers durch das Schalten.	1. Vergewissern Sie sich, dass der Schalthebel nicht blockiert ist.2. Setzen Sie den Schalthebel wieder ein.
"62"	Die Schaltwerkselektronik aufschließen	Tauschen Sie den Umwerfer aus.
"71"	Die Schlosselektronik ist gesperrt.	1. Aktualisieren Sie mit dem BESST-Tool das Zifferblatt, um zu sehen, ob das Problem behoben ist.

1. Tauschen Sie das Zifferblatt aus, wenn das Problem weiterhin besteht

Tauschen Sie die Schlosselektronik aus.

Akku

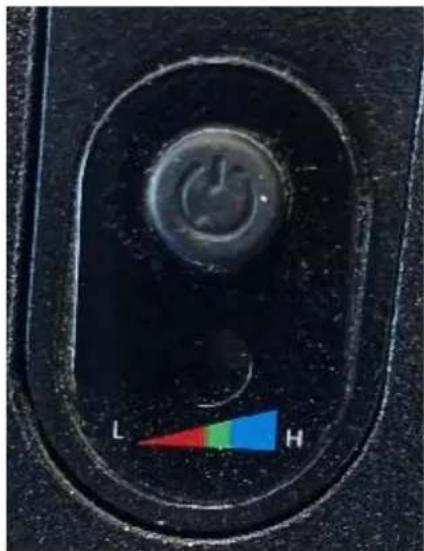

Akkuladezustandsanzeige

Um den Ladezustand zu erfahren, halten Sie die Ladetaste über dem Akku gedrückt. Bitte beachten Sie, dass die Lade-LED auch bei ausgeschaltetem Akku funktionsfähig bleibt (siehe unten).

ZEIGEN	LADEZUSTAND
BLAU	100%
VERT	75%
ROT	50%
Blinkende LED	< 25 % müssen aufgeladen werden

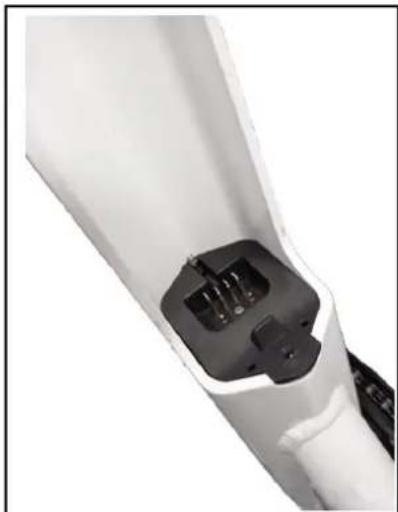

Batterieinstallation und -verwendung

Beim E-Bike befindet sich der Akku am Unterrohr des Rahmens (der Akku ist direkt mit der Controller-Box verbunden, die sich unter dem Akku befindet).

Heben Sie den Akku über das Unterrohr des Rahmens, richten Sie die Position der Batterieschieber aus, legen Sie dann den Batteriekasten in den Steckplatz, stellen Sie sicher, dass er fest sitzt, und verriegeln Sie ihn dann sicher. Befestigen Sie den Akku fest und verriegeln Sie den Akku mit dem Schieber mit dem Schraubenschlüssel. (Abb. 3.1\~3.3)

Stecken Sie den Schlüssel von der Ausgangsposition bei 12 Uhr (wo die Batterie gesperrt ist) in den Schlüsselschlitz, drücken Sie ihn und drehen Sie ihn im Uhrzeigersinn in die 6-Uhr-Position, um ihn zu entriegeln. Kehren Sie den gleichen Vorgang um, um den Akku wieder zu verriegeln.

Achten Sie darauf, den Schlüssel zu entfernen und sicher aufzubewahren, nachdem Sie den Akku aus der Halterung genommen haben!

Verwendung des Akkuladegerät

Bevor Sie den Akku aufladen, lesen Sie bitte die Bedienungsanleitung und das Ladegeräthandbuch, falls diese mit dem Fahrrad geliefert werden. Bitte beachten Sie auch beim Ladegerät folgende Punkte:

• Beachten Sie die Anweisungen auf dem Etikett des Ladegeräts.
• Benutzen Sie dieses Ladegerät nicht in der Nähe von explosiven Gasen oder ätzenden Substanzen.
• Schütteln Sie das Ladegerät nicht, setzen Sie es keinen Stößen aus und lassen Sie es nicht fallen.

- Schützen Sie das Ladegerät bei Verwendung in Innenräumen stets vor Regen und Feuchtigkeit.

• Die Temperaturtoleranz dieses Ladegeräts liegt zwischen 0 und +40 °C.

- Es ist verboten, das Ladegerät zu zerlegen; Überlassen Sie das Gerät im Falle von Problemen einem qualifizierten Reparaturbetrieb.

- Um Ausfälle zu vermeiden, verwenden Sie ausschließlich das mit dem Elektrofahrrad mitgelieferte Ladegerät. Beachten Sie, dass die Nichteinhaltung dieser Verpflichtung zum Erlöschen der Garantie führt.

- Beim Laden sollten Akku und Ladegerät mindestens 10 cm von der Wand entfernt sein und sich an einem trockenen und belüfteten Ort befinden. Bringen Sie während des Gebrauchs keine Gegenstände in direkten Kontakt mit dem Ladegerät.

- Berühren Sie das Ladegerät während des Ladevorgangs nicht zu lange (Gefahr oberflächlicher Verbrennungen).

- Stellen Sie das Ladegerät an einem stabilen Ort auf.

- Decken Sie das Ladegerät nicht ab, da es sonst während des Ladevorgangs zu einer Überhitzung kommen kann.

• Tauchen Sie das Produkt nicht ein.

- Vermeiden Sie beim Aufladen des Akkus jeglichen Kontakt mit Wasser. Berühren Sie das Ladegerät nicht mit nassen Händen.

- Benutzen Sie das Ladegerät nicht mit beschädigten Netzkabeln oder Steckern. Stellen Sie sicher, dass der Stecker des Ladegeräts ordnungsgemäß mit dem Ladefach verbunden ist.

- Schließen Sie die Ladekontakte nicht mit einem Metallgegenstand kurz.

- Trennen Sie die Stromversorgung, bevor Sie die Kabel in die Batterie einführen oder abklemmen.

- Dieses Batterieladegerät wurde zum Laden von Lithiumbatterien entwickelt. Laden Sie nicht den falschen Akkutyp. Verwenden Sie es nicht mit einer nicht wiederaufladbaren Batterie.

- Das Gerät dürfen sein von volljährigen Kindern verwendet werden mindestens 8 Jahre und von Personen Das Sie besitzen Kapazität körperlich, sensorisch oder geistig eingeschränkter oder mangelnder Erfahrung oder Wissen, wenn sie (oder sie) vorhanden sind korrekt beaufsichtigt werden (e) oder wenn sie es sind bleiben Erträge Kenntnis der Gebrauchsanweisung Betreiben Sie das Gerät in völliger Sicherheit und kennen Sie die Risiken Potenzial Ich bin Zustände illustriert Kinder müssen das nicht spielen mit das Gerät. Die Reinigung und Wartung durch des Benutzers darf nicht erfolgen sein von unbeaufsichtigten Kindern durchgeführt werden.

- Es ist notwendig Beaufsichtigen Sie Kinder, um sicherzugehen dass sie nicht spielen mit das Gerät

- Außerhalb der Reichweite von Kindern aufbewahren, dieses Produkt ist kein Spielzeug.

- Das externe Flexkabel dieses Produkts kann nicht ersetzt werden; Wenn das Kabel beschädigt ist, empfiehlt es sich, es zu entsorgen.

- Geben Sie das Produkt am Ende seiner Lebensdauer an eine Abfallentsorgungsstelle ab.

Ladevorgang

Wenn ein Griff des Strom vorhanden ist Nachbar Bei der Fahrrad, es ist möglich Laden Sie den Akku auf direkt auf der Fahrrad, ohne es abzunehmen. Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt. Öffnen Sie diese einfach, um den Akku aufzuladen direkt.

Die Entfernung von dem Schlagzeug dürfen sich dort als nützlich erweisen, wo dies nicht möglich ist Ihr Fahrrad verstauen oder wenn Sie sich nicht in der Nähe einer Steckdose befinden.

Hinweis: Der Akku muss an einem belüfteten Ort aufgeladen werden.

Bitte laden Sie den Fahrradakku auf, indem Sie diese Anweisungen befolgen:

• Der Akku kann über eine normale Steckdose aufgeladen werden. Eine Betätigung des Schalters ist nicht erforderlich.
• Stecken Sie den Stecker des Ladegeräts in den Akku und stecken Sie das Netzkabel des Ladegeräts in eine nahegelegene Steckdose.
• Während des Ladevorgangs leuchtet die LED am Ladegerät rot, wenn es ordnungsgemäß funktioniert. Wenn es grün wird, bedeutet dies, dass der Akku aufgeladen wurde.
• Um den Ladevorgang abzuschließen, müssen Sie den Netzstecker und dann den mit der Batterie verbundenen Stecker abziehen. Schließen Sie abschließend den Deckel des Batteriefachs.

Autonomie von dem Schlagzeug

Dieses Elektrofahrrad ist mit einem hochwertigen Li-Ionen- Akku ausgestattet. Li-Ionen- Akkus verfügen über eine Aufladung ohne Memory-Effekt und einen weiten Toleranzbereich von -10 bis +40 °C.

Um eine maximale Batterielebensdauer zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie bitte die nachstehenden Nutzungs- und Wartungsanweisungen.

Wartung von dem Schlagzeug

Es wird empfohlen, den Akku nach dem Aufladen 20 bis 30 Minuten ruhen zu lassen, bevor Sie ihn verwenden.

Die Akkulaufzeit hängt von verschiedenen Nutzungsfaktoren ab:

• Die Wahl der Unterstützungsmodalität
• Das Gewicht des Radfahrers
• Die Höhe der Straße
- Reifendruck
- Der Wind
• Die Tretkraft

- Der Beginn und die Häufigkeit von Pausen, Die Außentemperatur

Warnungen und Vorsichtsmaßnahmen

Es wird empfohlen, die Akkus regelmäßig oder nach jedem Gebrauch aufzuladen. Bei diesen Akkus gibt es keinen Memory-Effekt. Um die Lebensdauer zu maximieren, empfehlen wir:

• Vermeiden Sie heiße Umgebungen (ideale Ladetemperatur 20°C)
• Lassen Sie den Akku nach der Fahrt 30 Minuten lang abkühlen

Vorsichtsmaßnahmen für die Verwendung:

• Verwenden Sie den Akku nur für dieses Fahrrad.
• Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät.
• Laden Sie den Akku nur an einem gut belüfteten Ort auf.
• Setzen Sie den Akku keinen Wärmequellen aus und laden Sie ihn nicht in der Sonne.
• Zerlegen oder modifizieren Sie das Gehäuse und den im Gehäuse enthaltenen Akku nicht.
• Verbinden Sie die (+) und (-) Pole der Batterie nicht mit einem Metallgegenstand.
• Verschütten Sie keine Flüssigkeit auf der Batterie.
• Benutzen Sie keinen beschädigten Akku.
• Laden Sie den Akku nicht weiter auf, wenn der Ladevorgang nach Ablauf der theoretischen Ladezeit nicht abgeschlossen ist.
• Verwenden Sie den Akku nicht, wenn er einen seltsamen Geruch verströmt, ungewöhnlich warm wird oder der Verdacht besteht, dass er abnormal ist.
• Lassen Sie die Batterie nicht in der Reichweite von Kindern.
• Laden Sie den Akku vor einer längeren Lagerung auf und führen Sie den gleichen Vorgang nach der Lagerung durch.

Batterielebensdauer

Die Akkuleistung kann durch Abnutzung nach vielen Aufladungen beeinträchtigt werden. Dies hängt davon ab, wie das Fahrrad mit Tretunterstützung verwendet wird.

Bringen Sie gebrauchte Batterien zu Ihrem Geschäft oder zu spezialisierten Entsorgungsstellen. Werfen Sie entladene Batterien auf keinen Fall in die Natur.

Wartung von dem Schlagzeug

Um maximale zu gewährleisten Lebensdauer der Batterie und schützen Sie sie vor Ausfällen, ja Bitte folgen Sie den folgenden Anweisungen: Anweisungen von Nutzung und Wartung:

Wenn Sie bemerken, dass der Ladevorgang sinkt der Akku auf 10 % muss sein bald wieder aufgeladen

EMPFEHLUNG: Wenn das Fahrrad über einen bestimmten Zeitraum nicht häufig genutzt wird, sollte es jeden Monat aufgeladen werden. Das Batteriegehäuse muss an einem trockenen, sicheren Ort bei einer Temperatur zwischen 5° und 35°C gelagert werden.

Ich benachrichtige:

• Die Batterielebensdauer kann sich bei längerer Lagerung ohne regelmäßiges Aufladen wie oben erwähnt verkürzen.
• Verwenden Sie kein Metall, um zwei Batteriepole direkt zu verbinden, da dies zu einem Kurzschluss führen kann.
• Platzieren Sie die Batterie niemals in der Nähe eines Kamins oder einer anderen Wärmequelle.
• Schütteln Sie den Akku nicht, vermeiden Sie Stöße und Stürze.
• Wenn der Akku aus dem Fahrrad entfernt wird, bewahren Sie ihn außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden.
• Es ist verboten, die Batterie zu öffnen.

Verwendung und Wartung des Elektromotors

Unsere Fahrräder mit Tretunterstützung sind so programmiert, dass die elektrische Unterstützung nach einer halben Pedalumdrehung startet.

Benutzen Sie das Fahrrad nicht an überschwemmten Orten oder bei Sturm. Tauchen Sie die elektrischen Komponenten nicht in Wasser, um Schäden zu vermeiden . Vermeiden Sie Stöße gegen den Motor, die ihn beschädigen könnten.

Wartung des Steuergerätes

Es ist sehr wichtig, den Controller entsprechend den folgenden Anweisungen zu pflegen:

- Schützen Sie den Controller vor eindringendem Wasser und tauchen Sie ihn niemals in Wasser ein.

Hinweise: Wenn Sie den Verdacht haben, dass Wasser in das Fach gelangt ist, schalten Sie den Akku sofort aus und fahren Sie ohne Hilfe fort. Ein Neustart ist möglich, sobald der Controller getrocknet ist.

- Schütteln Sie den Controller nicht und setzen Sie ihn keinen Stößen oder Stürzen aus.

Hinweis: Öffnen Sie nicht das Gehäuse des Controllers. Jeder Versuch, das Gehäuse des Controllers zu öffnen, es zu verändern oder anzupassen, führt zum Erlöschen der Garantie. Bitte beauftragen Sie Ihren Händler oder Fachmann mit der Durchführung der Reparaturen.

Jede Änderung der Parameter des elektrischen Managementsystems, insbesondere die Änderung der Geschwindigkeitsbegrenzung, ist ausdrücklich verboten und führt zum Erlöschen der Fahrradgarantie.

Hauptdatenblatt

Maximalgewicht: Radfahrer + Ladung + Fahrrad		130kg
Höchstgeschwindigkeit mit Unterstützung		25 km/h
Autonomie		Ca. 50 - 80 km
Motorisierung	Leistung maximal	250 W – 32 Nm
	Stromspannung	36V
	Maximaler Lärm während die Verwendung	< 70 dB
Schlagzeug	Kerl	Lithium- Ionen
	Stromspannung	36V
	Kapazität	12,8Ah
	Gewicht	3 kg
	Ladezeit	6-8 Std
	Anzahl der Zyklen	500 Zyklen
Ladegerät	Eingangsspannung	100–240 V
	Ausgangsspannung	36V
Gesamtgewicht des Fahrrads		25 kg
Fahrradgröße		28"
Reifen-/Radgröße		700x40
Benutzergröße		165 - 190

Nach dem Verkauf

Komponenten Verschleiß unterliegen

Die verschiedenen Verschleißteile sind Standardartikel. Ersetzen Sie verschlissene und/oder auszutauschende Teile immer durch identische Komponenten, die auf dem Markt oder bei Ihrem Händler erhältlich sind.

Grundlegende Fehlerbehebung

Versuchen Sie es nicht Zu Auf eine Komponente zugreifen oder diese reparieren elektrisch autonom. Kontaktieren Sie den Spezialisten mehr Nachbarn zur Inspektion durch eine qualifizierte Person.

Folgendes Information sie sind mit Absicht informativ und sie sind es nicht Anweisungen Das Sie dienen Zu den Radfahrer unterstützen bei Reparaturen. Beliebig Reparaturablauf genannt muss sein von einem Fachmann erledigt kompetent, kenntnisreich des Experte für Sicherheitsfragen und Wartung elektrisch.

Beschreibung des Problems	Mögliche Ursachen	Auflösung
Nach dem Einschalten des Akkus unterstützt der Motor das Treten nicht.	1) Das Motorkabel (abgedichtete Verbindungsstelle) ist falsch angeschlossen2) Der Bremshebel kehrte nicht ordnungsgemäß in die Normalposition zurück, wodurch der Schalter ausgeschaltet wurde.3) Die Batteriesicherung ist durchgebrannt4) Der Geschwindigkeitssensor ist zu weit von der Magnetscheibe auf der BB-Achse entfernt5) Die Verbindung zwischen Sensor und Controller ist nicht zustande gekommen oder es liegt ein Fehlkontakt vor.	Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn nicht, laden Sie es neu.1) Überprüfen Sie, dass die Verbindung keine Probleme aufweist2) Bringen Sie den Bremshebel vorsichtig in seine normale Position zurück, ohne zu bremsen3) Öffnen Sie den oberen Teil des Batterieblocks und überprüfen Sie den Zustand der Sicherung. Wenn es geschmolzen ist, wenden Sie sich an Ihren Händler oder einen autorisierten Fachmann, um es auszutauschen.4) Stellen Sie den Abstand zwischen Sensor und Magnetband so ein, dass er 3 mm nicht überschreitet.5) Stellen Sie sicher, dass Controller und Sensor richtig angeschlossen sind.
Die Akkulaufzeit nimmt ab (Hinweis: Die Batterieleistung hängt direkt vom Gewicht des Radfahrers, des Gepäcks, der Windstärke, der Straßenart und dem ständigen Bremsen ab.)	1) Die Ladezeit reicht nicht aus2) Die Umgebungstemperatur ist zu niedrig und beeinträchtigt den Batteriebetrieb3) Hügel oder Gegenwind sind häufig und die Straßen sind in schlechtem Zustand4) Der Reifendruck reicht nicht aus (erneut aufpumpen)5) Häufiges Herunterfahren und Neustarten6) Der Akku wurde längere Zeit ohne Aufladen gelagert.	1) Bitte laden Sie den Akku gemäß den Anweisungen (Kapitel 7.3) auf.2) Im Winter oder bei Temperaturen unter 0^ muss die Batterie im Innenbereich gelagert werden3) Dies ist eine normale Ursache und das Problem wird behoben, wenn sich die Bedingungen verbessern4) Pumpen Sie die Reifen auf einen Druck von 3,1 bar auf5) Das Problem wird durch eine Verbesserung der Nutzungsbedingungen gelöst6) Führen Sie eine regelmäßige Aufladung gemäß der Bedienungsanleitung durch. Wenn Sie das Problem nicht lösenkönnen, wenden Sie sich an Ihren Händler oder einen qualifizierten Fachmann.
Nach dem Anschließen des Ladegeräts leuchten die Lade-LEDs nicht.	1) Problem mit der Steckdose2) Falscher Kontakt zwischen der Eingangsbuchse des Batterieladegeräts und der Steckdose.3) Die Temperatur ist zu niedrig.	1) Überprüfen und reparieren Sie die Steckdose2) Überprüfen Sie die Steckdose und stecken Sie sie vollständig ein3) Führen Sie den internen Ladevorgang durchWenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sich bitte an Ihren Händler oder einen qualifizierten Fachmann.
Nach einer Ladezeit von mehr als 4/5 Stunden leuchtet die Lade-LED immer noch rot.(Hinweis: Es ist sehr wichtig, den Akku gemäß den Anweisungen aufzuladen, um eine Beschädigung des Materials zu vermeiden.)	1) Die Umgebungstemperatur beträgt mindestens 40 °C2) die Umgebungstemperatur ist gleich oder niedriger als 0 °C3) Das Fahrrad wurde nach dem Gebrauch nicht aufgeladen, wodurch es übermäßig entladen wurde4) Die Ausgangsspannung ist zu niedrig, um die Batterie aufladen zu können.	1) Laden Sie den Akku bei einer Temperatur unter 40 °C und gemäß den Anweisungen auf2) Laden Sie den Akku in Innenräumen und gemäß den Anweisungen auf3) Warten Sie den Akku ordnungsgemäß, um zu verhindern, dass er zu lange aufgeladen wird4) Nicht bei einer Spannung unter 100 V aufladen.Wenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sich bitte an Ihren Händler oder einen qualifizierten Fachmann
LCD Bildschirm:Die Geschwindigkeit wird nicht auf dem LCD-Bildschirm angezeigt.	Die Magnetperle an der Radspeiche ist zu weit vom Sensor entfernt (hinter dem Rahmen oder der Vordergabel angebracht), sodass der Sensor kein Signal empfängt, wenn sich das Rad dreht.	Überprüfen Sie den Abstand zwischen der Magnetkugel und dem Sensor und stellen Sie sicher, dass er 5 mm nicht überschreitet.

Fehlerbehebung beim Ladegerät:

• Das rote Licht funktioniert beim Laden nicht: Überprüfen Sie, ob die Anschlüsse richtig angeschlossen sind. Prüfen Sie, ob die Normalspannung plötzlich überschritten wurde; In diesem Fall überprüfen Sie bitte das Ladegerät auf Reparatur. Wenn das oben Gesagte zutrifft, ist die Batterie definitiv defekt.
• Das rote Licht wird nicht grün: Schalten Sie den Strom aus, schließen Sie dann nach 5 Sekunden den Sektorstrom an und fahren Sie mit dem Laden fort. Lädt der Akku nicht mehr, ist er definitiv defekt.
• Das rosa Licht wird sofort grün: Überprüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn nicht, ist der Akku oder das Ladegerät defekt.

Multifunktionel indikation:

Multifunktionell indikation:
