BEDIENUNGSANLEITUNG ATTAX 50 HUGHES & KETTNER

WICHTIGE SICHERHEITSHINWEISE!

BITTE VOR GEBRAUCH LESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN!

• Das Gerät wurde von Hughes & Kettner gemäß IEC 65 gebaut und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Hinweise und die Warnvermerke beachten, die in der Bedienungsanleitung enthalten sind. Das Gerät entspricht der Schutzklasse I (schutzgeerdet).
• DIE SICHERHEIT, ZUVERLÄSSIGKEIT UND LEISTUNG DES GERÄTES WIRD VON HUGHES & KETTNER NUR DANN GEWÄHRLEISTET, WENN:
• Montage, Erweiterung, Neueinstellung, Änderungen oder Reparaturen von Hughes & Kettner oder von dazu ermächtigten Personen ausgeführt werden.
• die elektrische Installation des betreffenden Raumes den Anforderungen von IEC (ANSI)-Festlegungen entspricht.
• das Gerät in Übereinstimmung mit der Gebrauchsanweisung verwendet wird.

WARNUNG:

• Wenn Abdeckungen geöffnet oder Gehäuseteile entfernt werden, außer wenn dies von Hand möglich ist, können Teile freigelegt werden, die Spannung führen.
• Wenn ein Öffnen des Gerätes erforderlich ist, muß das Gerät von allen Spannungsquellen getrennt sein. Berücksichtigen Sie dies vor dem Abgleich, vor einer Wartung, vor einer Instandsetzung und vor einem Austausch von Teilen.
• Ein Abgleich, eine Wartung oder eine Reparatur am geöffneten Gerät unter Spannung darf nur durch eine vom Hersteller autorisierte Fachkraft (nach VBG 4) geschehen, die mit den verbundenen Gefahren vertraut ist.
• Lautsprecher-Ausgänge, die mit dem IEC 417/5036-Zeichen (Abb.1, s. unten) versehen sind können berührungsgefährliche Spannungen führen. Deshalb vor dem Einschalten des Gerätes Verbindung nur mit dem vom Hersteller empfohlenen Anschlußkabel zum Lautsprecher herstellen.
• Alle Stecker an Verbindungskabeln müssen mit dem Gehäuse verschraubt oder verriegelt sein, sofern möglich.
• Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke als Ersatz verwendet werden.
• Eine Verwendung von geflickten Sicherungen oder Kurzschließen des Halters ist unzulässig.
• Niemals die Schutzleiterverbindung unterbrechen.
• Oberflächen, die mit dem „HOT“-Zeichen (Abb.2, s.unten) verschen sind, Rückwände oder Abdeckungen mit Kühlschlitzen, Kühlkörper und deren Abdeckungen, sowie Röhren und deren Abdeckungen können im Betrieb erhöhte Temperaturen annehmen und sollten deshalb nicht berührt werden.
• Hohe Lautstärkepegel können dauernde Gehörschäden verursachen. Vermeiden Sie deshalb die direkte Nähe von Lautsprechern, die mit hohen Pegeln betrieben werden. Verwenden Sie einen Gehörschutz bei dauernder Einwirkung hoher Pegel.

NETZANSCHLUSS:

• Das Gerät ist für Dauerbetrieb ausgelegt.
• Die eingestellte Betriebsspannung muß mit der örtlichen Netzspannung übereinstimmen.
- Achtung: Der Netzschalter des Gerätes muß in 0 - Position stehen, wenn das Netzkabel angeschlossen wird.
- Der Anschluß an das Stromnetz erfolgt mit dem mitgelieferten Netzteil oder Netzkabel.
- Netzteil: Eine beschädigte Anschlußleitung kann nicht ersetzt werden. Das Netzteil darf nicht mehr betrieben werden.
- Vermeiden Sie einen Anschluß an das Stromnetz in Verteilerdosen zusammen mit vielen anderen Stromverbrauchern.
- Die Steckdose für die Stromversorgung muß nahe am Gerät angebracht und leicht zugänglich sein.

AUFSTELLUNGSORT:

• Das Gerät sollte nur auf einer sauberen, waagerechten Arbeitsfläche stehen.
• Das Gerät darf während des Betriebs keinen Erschütterungen ausgesetzt sein.
• Feuchtigkeit und Staub sind nach Möglichkeit fernzuhalten.
• Das Gerät darf nicht in der Nähe von Wasser, Badewanne, Waschbecken, Küchenspüle, Naßraum, Swimmingpool oder feuchten Räumen betrieben werden. Keine mit Flüssigkeit gefüllten Gegenstände -Vase, Gläser, Flaschen etc. auf das Gerät stellen.
• Sorgen Sie für ausreichende Belüftung der Geräte.

- Eventuelle Ventilationsöffnungen dürfen niemals blockiert oder abgedeckt werden. Das Gerät muß mindestens 20 cm von Wänden entfernt aufgestellt werden. Das Gerät darf nur dann in ein Rack eingebaut werden, wenn für ausreichende Ventilation gesorgt ist und die Einbauanweisungen des Herstellers eingehalten werden.

- Vermeiden Sie direkte Sonneneinstrahlung sowie die unmittelbare Nähe von Heizkörpern und Heizstrahlern oder ähnlicher Geräte.

- Wenn das Gerät plötzlich von einem kalten an einen warmen Ort gebracht wird, kann sich im Geräteinnern Kondensfeuchtigkeit bilden. Dies ist insbesondere bei Röhrengeräten zu beachten. Vor dem Einschalten solange warten bis das Gerät Raumtemperatur angenommen hat.

- Zubehör: Das Gerät nicht auf einen instabilen Wagen, Ständer, Dreifuß, Untersatz oder Tisch stellen. Wenn das Gerät herunterfällt, kann es Personenschäden verursachen und selbst beschädigt werden. Verwenden Sie das Gerät nur mit einem vom Hersteller empfohlenen oder zusammen mit dem Gerät verkauften Wagen, Rack, Ständer, Dreifuß oder Untersatz. Bei der Aufstellung des Gerätes müssen die Anweisungen des Herstellers befolgt und muß das vom Hersteller empfohlene Aufstellzubehör verwendet werden. Eine Kombination aus Gerät und Gestell muß vorsichtigt bewegt werden. Plötzliches Anhalten, übermäßige Kraftanwendung und ungleichmäßige Böden können das Umkippen der Kombination aus Gerät und Gestell bewirken.

- Zusatzvorrichtungen: Verwenden Sie niemals Zusatzvorrichtungen, die nicht vom Hersteller empfohlen wurden, weil dadurch Unfälle verursacht werden können

- Zum Schutz des Gerätes bei Gewitter oder wenn es längere Zeit nicht beaufsichtigt oder benutzt wird, sollte der Netzstecker gezogen werden. Dies verhindert Schäden am Gerät aufgrund von Blitzschlag und Spannungsstößen im Wechselstromnetz.

IMPORTANT ADVICE ON SAFETY!

Wir freuen uns, daß Du Dich für einen HUGHES & KETTNER ATTAX 50 Amp entschieden hast!

Ein Team aus Gitarristen und Technikern hat die ATTAX Amps mit dem Ziel entwickelt, anspruchsvolle Gitarrensounds mit einfachster Bedienung und praxisgerechter Ausstattung zu kombinieren.

Der ATTAX 50 ist das ideale Arbeitsgerät für anspruchsvolle Gitarristen, die amtliche Grundsounds in einem kompakten "Klein"- Amp fordern. Seine leistungsstarke Current Feedback Endstufe sorgt nicht nur für 40 Watt Leistung, sondern auch für standesgemäßen, offenen "Röhrencharakter".

Einen besonderen Anteil an der Soundqualität hat dabei der Celestion RockDriver Vintage 12" Speaker. Dieser überzeugt durch seinen authentischen Vintage Soundcharakter und einen hervorragenden Wirkungsgrad. Damit ist Dein Attax 50 deutlich lauter als andere Verstärker mit gleicher Ausgangsleistung.

Damit überzeugt der ATTAX 50 bei kleinen Livegigs, im Studio und im Übungsraum durch Sound, Flexibilität und Ausstattung.

Das übersichtliche und komfortable Bedienkonzept macht es einfach, direkt in die Soundwelt des ATTAX 50 einzusteigen - diese Bedienungsanleitung wird Dir darüber hinaus interessante Aspekte über die Möglichkeiten und Features Deines ATTAX 50 vermitteln.

Viel Erfolg und Spaß am "tone" mit Deinem ATTAX 50!

INHALT

Vor der Inbetriebnahme 11

1.0 Die Kanäle des ATTAX 50 12
2.0 Anschlüsse und Bedienelemente 13
3.0 Standard Set Up/Verkabelung 14
4.0 Bedienung des ATTAX 50
4.1 Das Anwählen der Kanäle
4.2 Der ATTAX 50 mit Effektgeräten
4.3 Der ATTAX 50 AM MiSCHPULT
5.0 Wartung und SERVICE
6.0 Fehlerbeseitigung/TROUBLESHOOTING 15
7.0 TECHNISCHE DATEN 15

VOR DER INBETRIEBNAHME

• Vergewissere Dich vor dem Anschluß des ATTAX 50, daß der nahe der Netzbuchse angegebene Spannungswert mit der vorhandenen Netzspannung übereinstimmt.
• Stelle eine ausreichende Luftzufuhr an die Kühlfächen des Gerätes sicher.
• Achte auf einen festen Stellplatz, der mechanische und thermische Fremdeinwirkungen, welche die Betriebssicherheit des Gerätes oder die Sicherheit von Personen beeinträchtigen könnten, ausschließt.
• Für Schäden am Gerät, die durch unsachgemäßen Betrieb entstehen wird seitens des Herstellers keine Haftung übernommen.

1.0 Die Kanäle des ATTAX 50

Die weiterentwickelte Vorstufe des ATTAX 50 realisiert nicht nur harmonischen Overdrive, sondern auch ein besonders dynamisches Reagieren auf die Spielweise. Sein innovatives Schaltungskonzept, das alle soundgestaltenden Elemente von Röhrenamps in Halbleitertechnik simuliert, verleiht dem ATTAX 50 eine bisher in dieser Preisklasse nicht realisierbare Tonqualität und ermöglicht die Dynamik, die ein anspruchsvoller Gitarrist für seinen musikalischen Ausdruck braucht.

CLEAN:

Je nach Einstellung der Vorstufe können moderne oder "Vintage"- Cleansounds realisiert werden. Bei höheren Einstellungen des VOLUME Reglers sorgt die "SoftClick" Schaltung für weichen Overdrive, bekannt durch alte Vollröhrenamps. Bei Bedarf wird so aus diesem "Clean"- ein "Crunch"- Kanal.

LEAD:

Klassische, offene Rocksounds mit einem sehr "englischen" Spielgefühl - direkt und dynamisch. Insbesondere die effektive Mittenregelung an der Klangregelung ermöglicht eine große Bandbreite von Leadsounds. Extreme Mittenabsenkung ermöglicht das unverwechselbare Soundverhalten moderner Röhrenamps - ideal z.B. für Tappings und kraftstrotzende Powerchords.

HALL:

Der Hall des ATTAX 50 ist dem Effektweg nachgeschaltet, so wird auch für externe Effekte ein sauberer Halleffekt erzielt. Dabei ist der Hallpegel nicht nur regelbar, sondern wird automatisch bei der Kanalumschaltung den Grundsounds angepaßt.

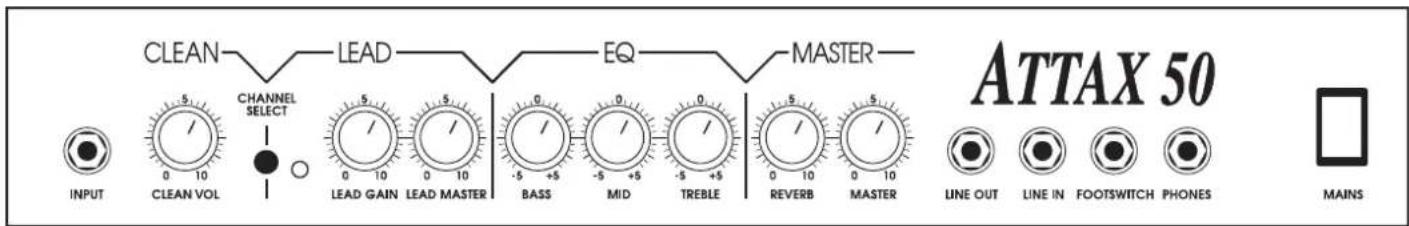

2.0 Anschlüsse und Bedienelemente

CLEAN LEAD EQ MASTER CHANNEL SELECT 0 10 0 10 0 10 -5 +5 BASS -5 +5 -5 +5 REVERB 0 10 0 10 LINE OUT LINE IN FOOTSWITCH PHONES MAINS ATTAX 50

INPUT: Anschlußbuchse für Gitarren mit Humbuckern, aktiven Tonabnehmersystemen oder Single Coils.

CLEAN VOL: Regelt die Lautstärke des CLEAN Kanals, je nach Ausgangsleistung der Pickups lassen sich ab ca. "12 Uhr" Stellung leicht übersteuerte "Clip" Sounds realisieren (SoftClick).

CHANNEL SELECT: Schaltet zwischen CLEAN Kanal und dem LEAD Kanal um. Bei gedrücktem Schalter ist der LEAD Kanal aktiv.

ROTE LEAD LED: Die leuchtende LED zeigt den aktiven LEAD Kanal an.

LEAD GAIN: Kontrolliert den Übersteuerungsgrad des LEAD Kanals.

LEAD MASTER: Regelt die Lautstärke des LEAD Kanals im Verhältnis zum CLEAN Kanal.

Klangregelung: Bass, Mid und Treble Regler für beide Kanäle. Mid und Treble beeinflussen sich (wie auch bei Röhrenamps üblich und erwünscht) gegenseitig: eine Höhenanhebung bewirkt eine Mittenabsenkung und umgekehrt. Diese Charakteristik ermöglicht ein größtmögliches Spektrum von Soundnuancen.

REVERB: Regelt den Anteil des integrierten Halleffektes. Die Anpassung des Hallpegels erfolgt automatisch bei der Kanalumschaltung.

MASTER: Kontrolliert die Gesamtlautstärke des ATTAX 50. Der Pegel des LINE OUT bleibt von diesem Regler unbeeinflußt.

LINE OUT: Verbinde diese Buchse mit dem Eingang des Effektgerätes. Weiterhin ist hier der Anschluß einer Zusatzendstufe oder einer RED BOX zwecks Signalführung zum Mischpult möglich.

LINE IN: Verbinde diese Buchse mit dem Return des Effektgerätes.

FOOTSWITCH: Anschluß für einen handelsüblichen Fußschalter (z.B. Hughes & Kettner FS-1). Damit kann zwischen CLEAN und LEAD Kanal umgeschaltet werden. Der CHANNEL SELECT Schalter auf der Frontseite muß dabei auf CLEAN geschaltet sein.

HEADPHONES: Klinkenbuchse zum Anschluß eines Kopfhörers. Die Buchse schaltet den internen Lautsprecher ab.

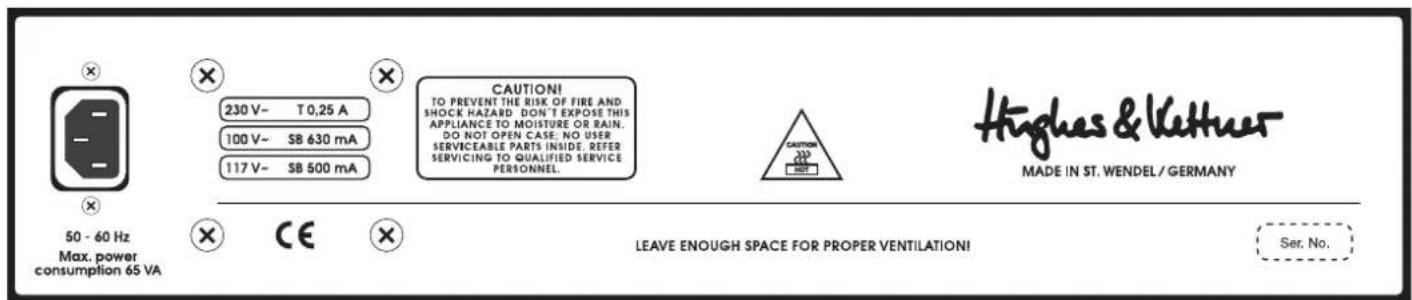

Rückseite:

MAINS: Netzbuchse für das mitgelieferte Euronetzkabel. Bevor der Netzstecker eingesteckt wird, vergewissere Dich, daß die vorhandene Netzspannung mit dem auf dem Gerät angegebenem Wert übereinstimmt.

50 - 60 Hz Max. power consumption 65 VA 230 V- T 0,25 A 100 V- $8 630 mA 117 V- $8 500 mA CAUTION! TO PREVENT THE RISK OF FIRE AND SHOCK HAZARD DON'T EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN. DO NOT OPEN CASE: NO USER SERVICEABLE PARTS INSIDE, REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. CAUTION NOT Hughes & Kettner MADE IN ST. WENDEL / GERMANY LEAVE ENOUGH SPACE FOR PROPER VENTILATION! Ser. No.

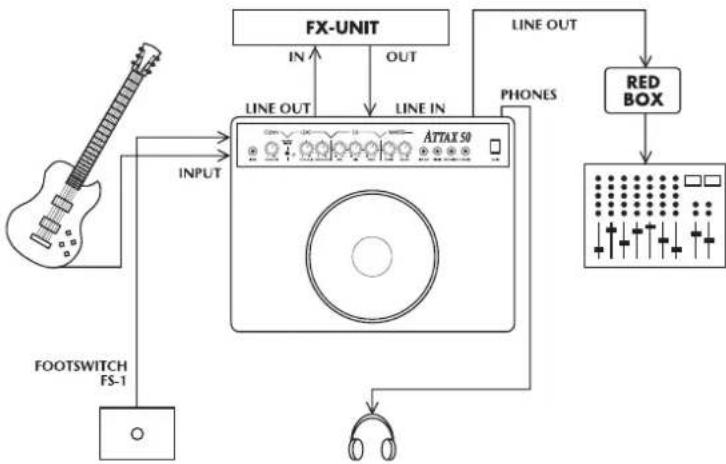

3.0 Standard Set Up / Verkabelung

4.0 Bedienung des ATTAX 50

4.1 Das Anwählen der Kanäle

Die Kanäle des ATTAX 50 werden über den CHANNEL SELECT Schalter oder einen externen Fußschalter angewählt.

HINWEIS: Wird mit einem externen Fußschalter gearbeitet, so muß sich der CHANNEL SELECT Schalter auf der Frontplatte in "CLEAN" Position befinden.

4.2 Der ATTAX 50 mit Effektgeräten

Der ATTAX 50 ist mit einem seriellen Effektweg ausgestattet. Dabei wird das Vorstufensignal des Amps komplett durch ein eingeschleiftes Effektgerät geführt und bearbeitet.

Anschluß des Effektgerätes:

- Verbinde die LINE OUT Buchse mit dem Input, die LINE IN Buchse mit den Output Deines Effektgerätes.

- Verwende ausschließlich hochwertige Patchkabel, um Signalverluste, Störgeräusche oder Aussetzer zu verhindern.

- Achte stets darauf, daß das Effektgerät nicht übersteuert wird. Beachte dazu ggf. die Aussteuerungsanzeige des Effektgerätes und benutze "Input" und "Output" Regler am Effektgerät zum Auspegeln.

- "Verzerrer" haben im Einschleifweg nichts zu suchen. Grundsätzlich gehören komprimierende Effekte immer an den Anfang der Signalkette. Auch Kompressoren sollten (je

nach gewünschtem Soundeffekt) ggf. vor den Input des Amps geschaltet werden.

- Achte immer darauf, daß mehrere eingeschleifte Effektgeräte in korrekter Reihenfolge angeschlossen werden.

4.3 DER ATTAX 50 AM MISCHPULT

Zum Anschluß des ATTAX 50 an ein Mischpult empfehlen wir die Signalführung über eine Hughes & Kettner RED BOX. Diese sollte an der LINE OUT Buchse des Amps angeschlossen werden, da der Ausgangspegel hier masterunabhängig ist. Das Signal ist dann symmetrisch ausgeführt und mit einer Speakersimulation versehen.

5.0 Wartung und Service

Die ATTAX Amps sind wartungsfrei. Dennoch gibt es einige Grundregeln, deren Einhaltung die Lebensdauer Deines Amps enorm verlängern.:

- Sorge immer für eine technisch einwandfreie Geräteperipherie!

Defekte Boxenkabel (mit Kurzschluß- Wackelkontakt) sind mit Abstand die häufigste Ursache für Endstufenausfälle. Schlechte Kabel führen immer wieder zu Brummproblemen.

- Sorge stets für freie Luftzirkulation an die Kühlflächen Deines Amps.

- Vermeide in jedem Fall starke mechanische Erschütterungen, extreme Hitze, das Eindringen von Staub und insbesondere Nässe.

- Beachte peinlich genau die Spezifikationen von Zusatzgeräten. Verwende niemals zusätzliche Lautsprecherboxen parallel zum Speakeranschluß. Schließe nie Ausgänge mit zu großem Pegel (z.B. Endstufen) an Deinen Amp an.

- Prüfe vor Anschluß des Gerätes immer die vorhandene Netzspannung. Kontaktiere im Zweifelsfall den Bühnentechniker, Hausmeister o.ä. .

- Versuche keine "do it yourself" Reparaturen! Auch der Tausch interner Sicherungen wird besser von einem erfahrenen Techniker vorgenommen. Die Oberfläche des ATTAX 50 läßt sich am besten mit einem leicht angefeuchtetem Tuch säubern.

6.0 Mögliche Fehlerquellen / Troubleshooting

F1) Der ATTAX läßt sich nicht einschalten:

- Es liegt keine Netzspannung an. Überprüfe den korrekten Anschluß des Netzkabels!

- Die Netzsicherung ist defekt. Bitte ersetze die Netzsicherung durch eine neue Sicherung mit entsprechendem Wert. Wende dich bei erneutem Defekt an Deinen Hughes & Kettner Fachhändler.

F2) Der ATTAX ist korrekt verkabelt, aber es ist nichts zu hören:

- Einer oder mehrere der Gain- bzw. Masterregler sind abgedreht. Ziehe den/die Regler auf.

- Durch einen Kurzschluß am Lautsprecheranschluß hat eine der internen Sicherungen angesprochen. Stelle sicher, daß die Anschlüsse überbrückungsfrei sind und lasse durch einen Servicetechniker die Sicherung wechseln (korrekten Wert beachten!).

F3) Der CLEAN Kanal kann über einen externen Fußschalter nicht aktiviert werden:

- Der CHANNEL SELCT Schalter auf der Frontplatte befindet sich nicht in Stellung "aus". Betätige den Kanalwahlschalter. - Der Stageboardstecker ist nicht eingesteckt. Verkabele den ATTAX entsprechend.

F4) Beim Benutzen der LINE OUT / LINE IN BUCHSE entsteht ein Brummgeräusch:

- Ein elektrisches / magnetisches Wechselfeld streut auf die Leitung ein. Benutze ein besseres Kabel und versuche durch geschicktes Verlegen der Leitung die Einstreuung zu minimieren. Hilft dies nicht, empfiehlt sich die Benutzung einer DI Box.

- Über die Erdung der verbundenen Geräte entsteht eine Brummschleife. Unterbreche in keinem Fall die Schutzleiter der Geräte! Betreibe beide Geräte am selben Netzverteiler. Schafft dies noch keine Abhilfe, muß die Verbindung mittels einer DI Box galvanisch getrennt werden.

F5) Beim Anschluß eines Effektgerätes am LINE OUT ist das Signal (selbst bei Cleansounds) völlig verzerrt.

- Der Eingang des Effektgerätes wird übersteuert. Regle die Eingangsempfindlichkeit ("Input" oder "Gain") am Effektgerät zuück.

F6) Beim Anschluß eines Effektgerätes am LINE OUT wird das Ausgangssignal zu klein.

- Das Effektgerät ist an seinem Ausgang falsch ausgepegelt. Regle den "Output" am Effektgerät hoch.

7.0 technische daten

Vorstufensektion:

CLEAN + LEAD Kanäle in Halbleitertechnik

Input: -10 dB/1 M Ohm

LINE OUT: 0 dBV/1k Ohm

LINE IN: 50 k Ohm

Endstufe:

'CURRENT FEEDBACK' Halbleiterendstufe

Ausgangsleistung:

Frequenzgang: 20 Hz - 30 Khz

Speaker :

CELESTION RockDriver Vintage, 12", 8 Ohm

Allgemeine Daten:

Betriebsspannung:

230 V\~ (europäisches Modell)

117 V\~ (nordamerikanisches Modell)

100 V\~ (japanisches Modell)

Max. Leistungsaufnahme: 70 VA

Netzsicherung:

T 250 mA (230 V Modell)

T 500 mA (117 V Modell)

T 630 mA (100 V Modell)

Abmessungen:

480 x 490 x 275 mm (B x H x T)

Gewicht: ca.13 kg

ATTAX 50

40-WATT GUITAR AMPLIFIER

Stamer Musikanlagen GmbH*

Magdeburger Str. 8

66606 St.Wendel

was submitted by

Lothar Stamer Dipl.Ing. Managing Director

St.Wendel, 22/12/95

* Stamer Musikanlagen manufactures exclusively for Hughes & Kettner

Die EU-Konformitätserklärung wurde verantwortlich für den Hersteller

Stamer Musikanlagen GmbH*

Magdeburger Str. 8

66606 St.Wendel

abgegeben durch

Lothar Stamer Dipl.Ing.

Geschäftsführer

St.Wendel, den 22/12/95

'HUGHES & KETTNER' Vertriebs GmbH, 8010 Graz
