Danke für ihren Kauf des JBL Control 2P Kompakter Aktiv-Monitor.

Das Control 2P Kompakter Referenz Aktiv-Monitor System vereint legendäre JBL Laufsprecherdesign mit leistungsfähiger Verständigung, um Ihnen vollen, akkuraten Sound für anspruchsvolle Audioanwendungen zu liefern. Mit seiner kompakten Bauweise, seinem robusten Gehäuse und seinen professionellen Features, ist der Control 2P Kompakter Referenz Aktiv-Monitor ideal für Desktop-Recording, Videoproduktion, Multimedia-Präsentationen, professionelle Sendeanwendungen und als Abhöre für elektronische Musikinstrumente.

FEATURES

• Wandler in Studioqualität für akkurate, tiefenreiche Wiedergabe
• Zweikanal 35-Watt Endstufe und Treiber mit hoher Kenschallempfindlichkeit liefern eine auBergewohnliche Leistung: 115 dB SPL (Spitze) pro Paar
• Symmetrische Neutrik ^ Combo XLR / 1/4" - sowie asymmetrische Cinch-Eingänge erhögbaren den Anschluss einer Vielzahl von Signalquellen
• Stereo-Kopfhöreranschluss ermöglich einfaches Kopfhörer-Abhören
• Seitlich montierter Lautstärkeregler kontrolliert beide Monitore (links und rechts)
• Höhenanpassungsschalter erhöht eine Feinabstimmung der Hohenwiedergabe je nach Anwendung/Situation
• Magnetisch abgeschirmte Wandler für die Verwendung in der Nähe von Bildrohren und anderen magnetisch empfindlichen Geräten
• Integrierte Limiter und Übersteuerungsschutzschaltung schützt das System vor kontinuierliche Übersteuerung
• Wandmontage möglich mit optional erhältlichem MTC-2P Montagesatz
• Mitgelieferte Sockel mit Klick-Verbindung optimieren den Abhörwinkel in Desktop-Anwendungen

ZUM LIEFERUMFANG GEHÖREN

Das CONTROL 2P Stereopaar (C2PS) beinhaltet:

• 1 Control 2P Master Aktiv-Lautsprecher
• 1 Control 2P Extension Lautsprecher
• 1 Extension Lautsprecherkabel mit Rechtwinkel-Stecker
• 1 Universal-Netzteil
• 2 Sockel mit Klick-Verbindung
  1 Bedienungsanleitung

Der CONTROL 2P Master Laufsprecher (C2PM) beinhaltet:

1 Control 2P Master Aktiv-Lautsprecher
- 1 Universal-Netzteil
- 1 Sockel mit Klick-Verbindung
- 1 Bedienungsanleitung

OPTIONALES ZUBEHOR

MTC-2P Wandmontage Satz beinhaltet:

• 2 Wandmontagewinkel,
• 1 Mutterschlüssel,
  1 Netzeilhalter und Anleitung

Hinweis: Wenn nicht anderweitig vermerkt, betreften alle Anleitungen in dieser Bedienungsanleitung sowohl fur den C2PS als auch den C2PM. "Lautsprecher" (Mehrzahl) betrifft auch den einzelnen C2PM Lautsprecher zu.

Features

FRONTANSIGHT, CONTROL 2P LAUTSPRECHER

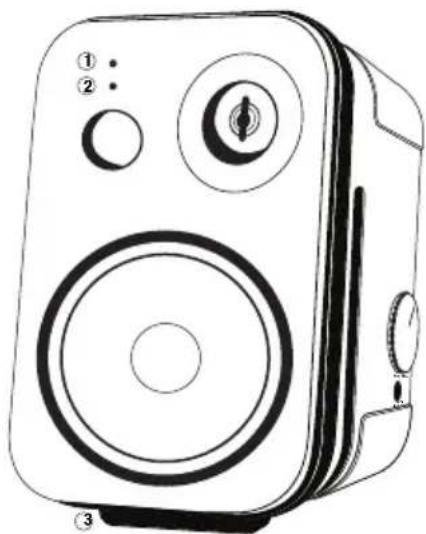

1. WEIBE LED - Leuchtet wenn der Control 2P mit dem Netz verbunden und eingeschaltet ist.
2. ROTE LED - Blink in Abständen kurz bevor der thermische Schutz des Control 2P aktiviert wird. Wenn die rote LED blinkt, soll die Systemlautstärke verringgert werden. Wenn die rote LED konstant leuchtet, soll der Control 2P ausgeschaltet und erst nach dem Abkühlen wieder eingeschaltet werden.
3. SOCKEL MIT KLICK-VERBINDUNG - Verwenden Sie diese Adapter, um den vertikalen Deckungswinkel für Desktop-Anwendungen zu optimieren.

SEITENANSICHT, CONTROL 2P MASTER SPEAKER

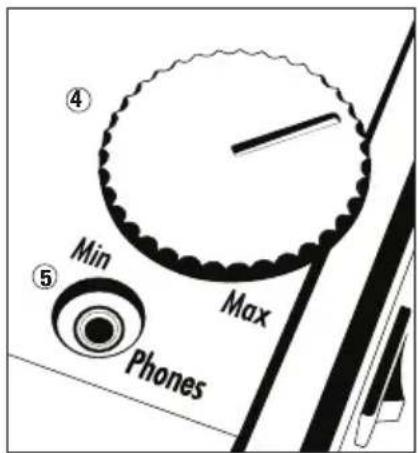

1. LAUTSTÄRKEREGLER - Bestimmt die Lautstärke des Control 2P und des angeschlossenen Extension Laufsprecher.
2. KOPFHÖRERANSCHLUSS - 3.5mm (1/8") Stereoanschluss für Kopfhörer. Die Laufsprecher werden automatisch stumm geschaltet, wenn ein Kopfhörer hier angeschlossen wird. ACHTUNG: Musikhören über Kopfhörer bei hohen Lautstärken kann zu Gehörschaden führen.

RÜCKANSICHT, CONTROL 2P MASTER SPEAKER

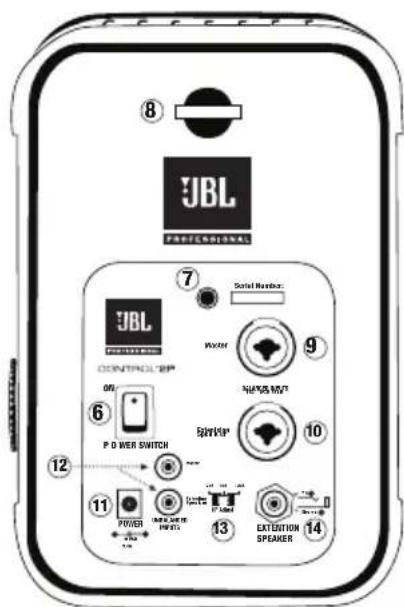

1. POWER-SCHALTER - Schaltet das Control 2P System ein bzw. aus
2. MONTAGEWINKEL-BEFESTIGUNGSPUNKT - Diese 1/4'' diameter and 20 threads-per-inch Gewindemuffe dient der Befestigung des optional erhaltenen MTC-2P Wandmontagewinkel.*
3. SICHERHEITSHACKEN - Befestigen Sie hier ein entsprechendes Sicherheitskabel wenn Laufsprecher montiert werden.*
4. MASTER LAUTSPRECHER XLR/1/4" EINGANG - Ein kombinierter XLR- und TRS (Klinke) symmetrischer Eingang, der sowohl 3-pol XLR- als auch 1 / 4" TRS-Stecker aufnehmen kann. Anmerkung: Wenn nur dieser Eingang beegt ist, kommt Sound nur aus dem Control 2P Master Lautsprecher; das Signal wird nicht an beiden Lautsprecher geleitet.
5. EXTENSION LAUTSPRECHER XLR/1/4" EINGANG - Ein kombinierter XLR- und TRS (Klinke) symmetrischer Eingang, der sowohl 3-pol XLR - als auch 1/4" TRS-Stecker aufnehmen kann. Anmerkung: Wenn nur dieser Eingang belegt ist, kommt Sound nur aus dem Control 2P Extension Lautsprecher; das Signal wird nicht an beiden Lautsprecher geleitet.
6. DC NETZINGANG - Eingang für das externe Netzteil.
7. CINCH-EINGÄnge - Asymmetrische Eingänge für Cinch-Stecker. Anmerkung: Wenn der rote Cinch-Eingang belegt ist, kommt Sound nur aus dem Control 2P Master Laufsprecher. Wenn der weiß Cinch-Eingang belegt ist, kommt Sound nur aus dem Control 2P Extension Laufsprecher. Anmerkung: Die XLR/1/4"- und Cinch-Eingänge sollen nicht gleichzeitig an einer Signalquelle angeschlossen werden. Dies können zu Leistungseinbußen führen.
8. HF ADJUST SCHALTER - Dieser Schalter justiert die Höhenwiedergabe des Laufsprechers. 0 dB ist die normale Einstellung. In der -2 dB Stellung produziert der Laufsprecher weniger Höhen; in der 2 dB Stellung produziert er mehr Höhen.
9. EXTENSION SPEAKER BUCHSE - 1/4" Ausgangsbuchse für die Verbindung des Control 2P Extension Laufsprecher mit dem Control 2P Master Laufsprecher. Wenn das mitgelieferte Laufsprecherkabel von dieser Buchse entfern wird, wird der Extension Laufsprecher Endstufenkanal automatisch stumm geschalte.

Anwendungen

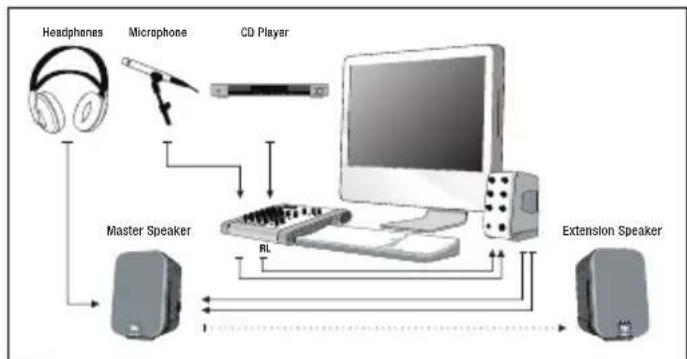

Recording/ Videoproduktion

Mit dem Control 2P erhalten Ihr Desktop-Recording-oder Videoproduktionssysteme eine akkurate Abhore. Schlieben Sie einen Kopfhörer über den Stereokopfhöreranschluss am Master Laufsprecher für privates Hören an.

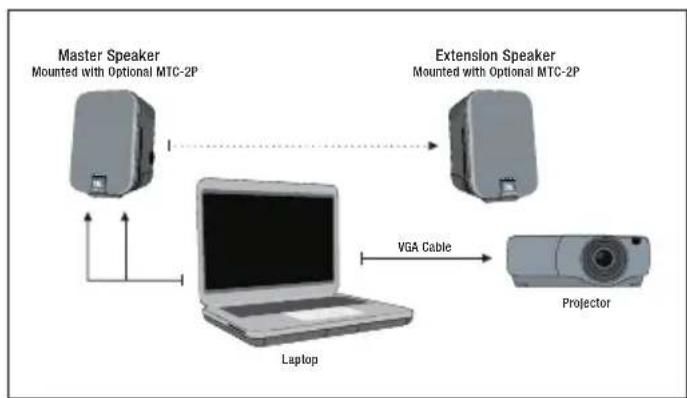

Unterhaltungsinstallation

Für Audio in Spitzenqualität bei Unterhaltungsinfallationen zuhause und im Büro, kann Der Control 2P an der Wand, mit dem optional erhältlichen MTC-2P Montagesatz, montiert werden.

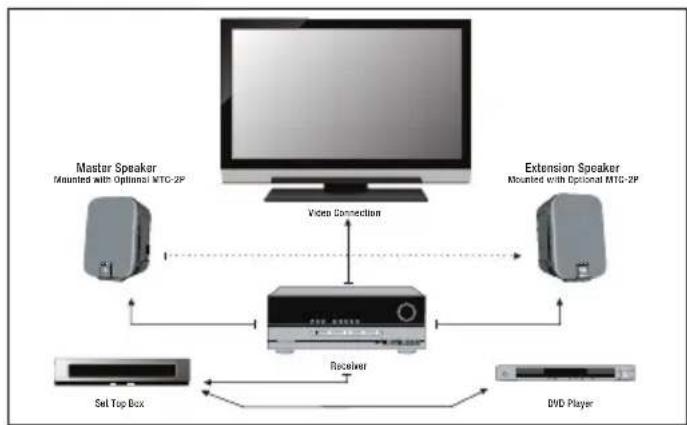

A/V-Präsentationen

Ein Paar Control 2P kompakte Aktiv-Monitore, einen tragbaren Projektor und ein Laptop ergeben ein "überall mit hinnehmares" Präsentationssystem.

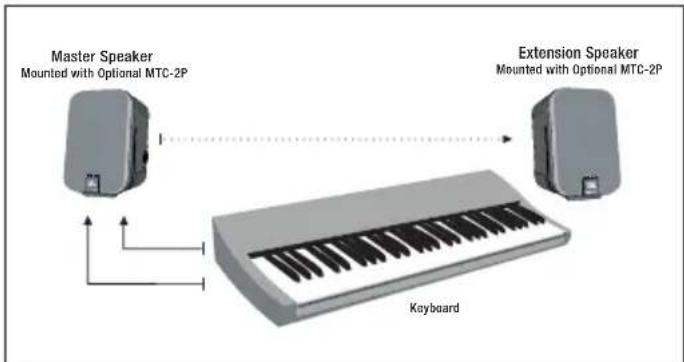

Elektronische Musikinstrumente

Der Control 2P hat sowohl die notwendigen Eingänge als auch die nötige Leistung, um ein breites Spektrum an Signalquellen zu reproduzieren, inklusive elektronischer Musikinstrumente.

• Für Desktop-Anwendungen, fixieren Sie einen Sockel an der Unterseite jedem Laufsprechers.
• Stellen Sie die Laufsprecher auf einem Schreibtisch oder eine sichere Fläche. Der Control 2P kann an die Wand angebracht werden mit dem optional erhältlichen MTC-2P Montagesatz.*
• Verbinden Sie den C2P Extension Lautsprecher mit dem Master Lautsprecher mit dem mitgelieferten Lautsprecherkabel. Um korrekte Polung zu gewährleisten, verbinden Sie den Draht mit der roten Hüle mit dem roten Lautsprecheranschluss.
• Schlieben Sie das Control 2P Netzeil an den Netzeileingang am Control 2P Master Lautsprecher.
• Schlieben Sie ihre Signalquelle an die Eingänge des Control 2P Master Lautsprechers. Die XLR / 1/4"- und Cinch-Eingänge sollen nicht gleichzeitig an Signalquellen angeschlossen werden. Dies konnte zu Leistungseinbußen führen.
• Schalten Sie das System ein mit dem POWER-Schalter ein.
• Justieren Sie bei aktiver Signalquelle den Lautstärkeregler, bis Sie eine angemessene Abhörlustdarke erreichen.

Fehlersuche

Überprüfen Sie Folgendes an dem C2P Master Laufsprecher wenn ihre Laufsprecher keinen Sound produzieren:

• Stellen Sie sicher, dass eine Signalquelle angeschlossen und aktiv ist.
• Stellen Sie sichere, dass die weiße "POWER" LED an der Lautsprecherfront leuchtet.
• Stellen Sie sichere, dass das mitgelieferte Netzteil angeschlossen und der Netzschalter eingeschaltet ist.
• Stellen Sie sichere, dass der Lautstärkeregler nicht vollig abgedreht ist.
• Wenn der C2P Extension Laufsprecher keinen Sound produziert, stellen Sie sicher, dass der 1/4" - Stecker des Extension Laufsprecherkabels mit dem 1/4" EXTENSION SPEAKER - Ausgang verbunden ist, und dass die nachtenDrahte am anderen Kabelende mit den entsprechenden Anschlüssen an dem Extension Laufsprecher verbunden sind.
• Wenn das System so klingt, als wurden tiefe Frenzen (Basse) fehlen, stellen Sie safer, dass die nachten Drahte richtig gegolt sind, d.h. dass der ROTE Draht mit dem ROTEN Laatsprecheranschluss und der SCHWARZE Draht mit dem SCHWARZEN Laatsprecheranschluss verbunden sind.

Wenn these Maßnahmen das Problem nicht beheben, Kontaktieren Sieitte JBL Professional.

ANMERKUNG: Wenn die rote LED an der Laatsprecherfront blinkt wegen kontinuierliche Überlastung des Systems, so kann es sein, dass der Übersteuerungsschutz aktiv ist. In diesen Falle wird kein Sound produziert. Um den Betrieb wieder aufzunehmen, reduzieren Sie die Lautstärke und schalten Sie das System aus und dann wieder ein.

Technische Daten

Frequenzgang (+ / - 3dB) .. 100Hz - 18kHz

Frequenzbereich (-10dB): 80 Hz - 20 kHz

Maximaler Spitzen-SPL

(nur C2PM Master)1: 111 dB (1)

Maximaler Spitzen-SPL (pro Paar)1: 115 dB (1)

LF Wandler: 135 mm (5.25 Zoll) Tieftoner

HF Wandler: 19 mm (0.75 Zoll) Polykarbonat-Kalottenhochtöner

Übersteuerungsschutz: Integrierte Peak Limiter und thermische Überlastungsschutz

Trennfrequency: 4.2kHz

Signaleingänge (2x): Symmetrische Neutrik ©2 Combo XLR / 1/4" TRS; asymmetrische Cinch

Eingangsempfindlichkeit: +4 dBu XLR / 1/4"; 0 dBu Cinch

Endstufenleistung: 35 Watt Dauerleistung

Anschlusswert: 19 VDC / 3.3A; Verwenden Sie nur das mitgelieferte Netzeil!

Kopfloreranschluss: 3.5 mm (1/8") Stereo Minibuchse

Gehäusematerial: Polypropylen-Strukturschaum

Oberfläche: Schwarz

Abmessungen: 235 × 159 × 143 ~mm (9.3 x 6.3 x 5.6 Zoll)

Nettogewicht Master Lautsprecher: 2.6kg (5.5 Pfund)

Nettogewicht Extension Laufsprecher: 2.2kg (4.5 Pfund)

Packungsgewicht: 5.8 kg (12.5 Pfund)

Optionales Zubehor: MTC-2P Montagesatz3

Gemessen mit IEC Rosa Rauschen in 2-Meter Abstand
