Control 2 PS - Haut-parleur JBL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif, 2 voies, 100W RMS, réponse en fréquence de 80 Hz à 20 kHz, impédance de 4 ohms.
Utilisation	Idéal pour les installations audio professionnelles, monitoring en studio, et utilisation dans des environnements commerciaux.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les grilles des haut-parleurs pour éviter l'accumulation de poussière.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance recommandée pour éviter d'endommager les haut-parleurs.
Informations générales	Compatible avec divers équipements audio, conception robuste, garantie limitée du fabricant.

FOIRE AUX QUESTIONS - Control 2 PS JBL

Comment puis-je connecter mes haut-parleurs JBL Control 2 PS à mon ordinateur ?

Vous pouvez connecter vos haut-parleurs JBL Control 2 PS à votre ordinateur en utilisant un câble audio de 3,5 mm. Branchez une extrémité dans la sortie audio de votre ordinateur et l'autre dans l'entrée audio des haut-parleurs.

Les haut-parleurs JBL Control 2 PS ne produisent pas de son, que faire ?

Vérifiez d'abord que les haut-parleurs sont bien alimentés et que le volume est réglé correctement. Assurez-vous également que le câble audio est correctement branché et que la source audio est fonctionnelle.

Puis-je utiliser les JBL Control 2 PS à l'extérieur ?

Les JBL Control 2 PS sont conçus principalement pour une utilisation en intérieur. Si vous souhaitez les utiliser à l'extérieur, assurez-vous qu'ils sont protégés de l'humidité et des intempéries.

Comment régler le son des JBL Control 2 PS ?

Vous pouvez régler le son en utilisant le bouton de volume situé sur le haut-parleur principal. Pour un réglage plus précis, utilisez le contrôle du volume de votre appareil source.

Les JBL Control 2 PS sont-ils compatibles avec des systèmes audio surround ?

Les JBL Control 2 PS peuvent être utilisés comme haut-parleurs d'appoint dans un système audio surround, mais ils ne sont pas spécifiquement conçus pour cela. Assurez-vous que votre amplificateur ou récepteur audio supporte les connexions supplémentaires.

Comment nettoyer mes haut-parleurs JBL Control 2 PS ?

Pour nettoyer vos haut-parleurs, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Y a-t-il une garantie pour les JBL Control 2 PS ?

Oui, les JBL Control 2 PS sont généralement couverts par une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site officiel de JBL.

Comment puis-je améliorer la qualité sonore de mes JBL Control 2 PS ?

Pour améliorer la qualité sonore, placez les haut-parleurs à une distance adéquate des murs et des surfaces réfléchissantes. De plus, utilisez un amplificateur de qualité pour alimenter les haut-parleurs.

MODE D'EMPLOI Control 2 PS JBL

Moniteur maitre C2PM

C2PS Stereo System

C2PM Master Speaker

Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respectez tous les avertissements.
4. Suívez toutes les instructions.
5. N'utilisez pas cet apparéil à proximé d'eau.
6. Nettoyez uniquement avec un chiffon sec.
7. Ne bouchez aucun orifice de ventilation. Installez en respectant les instructions du fabricant.
8. N'installez pas à proximé d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, une cusinière ou tout autre appeareil dégageant de la chaleur.
9. Ne supprimez pas la mise à la terre de la fiche secteur. Une fiche polarisée possède deux lames dont une est plus large que l'autre. Une fiche de terre possède deux lames plus une broche de terre. La lame large ou la broche de terre sert à votre sécurité. Si la fiche fournie ne rentre pas dans votre prise électrique, consultez unElectricien pour remplaçer la prise obsolette.
10. Protégez le cordon secteur contre tout écrasement ou pincement, particulièrement au niveau de la fiche, de la prise électrique et de l'endroit où le cordon secteur est relié à l'appareil.
11. Utilisez uniquement des accessoires indiqués par le fabricant.
12. Debranchez l'appareil en cas d'orage ou de longue période sans utilisation.
13. Faites réalisier toute réparation par un technicien qualifié. Une réparation est nécessaire lorsque l'appareil est endommagé de chaque façon: le cordon ou la fiche secteur est endommagé, un liquide ou un objet s'est introduit à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à la moisissure, il ne fonctionne pas normalement ou il a subi une chute.
14. Le connecteur du cordon d'alimentation constitue le moyen ultime pour débrancher l'appareil de la tension secteur. Le connecteur d'alimentation doit rester facile d'accès.
15. L'appareil doit être branché à une prise de terre.

AVERTISSEMENT

Pour réduire le risque d'incendie ou de chic électrique, n'expose pas l'appareil à la pluie ou à la moissure.
- N'exposez pas l'appareil à un ruisellement ou à des éclaboussures et ne placez pas d'objet contenant un liquide tel un vase sur l'appareil. comme pour tout produit électronique, Veillez à ne pas renverser de liquide à l'intérieur du système. Les liquides peuvent entrainer une panne et/ou un risque d'accordance.

Le symbole en forme d'éclair à pointe de flèche à l'intérieur d'un triangle équilatéral avertit l'utilisateur de la présence d'une tension dangereuse non isolée à l'intérieur du produit qui peut être suffisante pour constituer un risque d'électrocution des personnes.

ATTENTION

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE. AUCUNE PIECE À L'INTÉRIEUR N'EST RÉPARABLE PAR L'UTILISATEUR. POUR TOUTE RÉPARATION, FAITES APPEL À DU PERSONNEL QUALIFIÉ. N'EXPOSEZ PAS CET APPAREIL À LA PLUJE OU À LA MOISISSURE.

Table des matieres

Merci d'avoir fait l'acquisition du moniteur amplifie compact Control 2P JBL.

Le moniter amplifie compact de reference Control 2P JBL combine la conception légendaire des enceintes JBL et une amplification puissant pour des performances sonores riches et précises destinées aux applications audio exigeantes. Avec sa conception compacte, son chassin solide et son ensemble de caractéristiques professionnelles, le moniter amplifie compact de reference Control 2P est la solution ideale pour les environnements d'enregistrement et de production video, le broadcasting professionnel et l'écoute d'instruments de musique électroniques.

CHARACTERISTIQUES

• Transducteurs de qualité studio pour une réponseasse precise et riche.
• Amplificateur de puissance de 35 watts à deux canaux et moteurs à haute sensibilité pour une puissance de sortie exceptionnelle: 115 dB SPL créé la paire.
• Entrées sur combos Neutrik®* XLR / jack symétriques et sur connecteurs RCA asymétriques pour le raccordement de sources audio variees.
• Sortie casque stéreo pour l'écoute au casque.
• Reglage de volume logé sur le côte contrôulant simultanément les baffles gauche et droit.
• Réglage d'ajustement des haute fréquences pour la correction précise des aigus en fonction de l'application.
• Transducteurs à blindage magnétique pour l'utilisation à proximate d'un écran à tube et d'équipements sensibles au rayonnement magnétique.
• Limiteur de créées interne et circuit de protection pour protégger le système contre les surcharges continues.
• Possibilité de montage mural avec le kit optionnel MTC-2P.
• Socles d'ange enchichables inclus pour optimiser l'angle d'écoute avec une station de mixage.

CE QUI EST INCLUS

La paire stéreo CONTROL 2P (C2PS) comprend :

• Un baffle maître Control 2P amplifié
• Un baffle d'extension Control 2P
• Un cable pour baffle d'extension avec connecteur à angle droit.
• Un bloc d'alimentation universel
• Deux socles enchichables
• Un manuel de l'utilisateur

Le baffle maître CONTROL 2P (C2PM) comprehend:

• Un baffle maître Control 2P amplifié
• Un bloc d'alimentation universel
• Un socle enchificant
• Un manuel de l'utilisateur

Kit de montage mural MTC-2P compranant deux supports muraux, une clé, un support pour bloc d'alimentation et des instructions.

Conventions du manuel de l'utilisateur : sauf précision contraire, toutes les instructions de ce manuel concernent les modèles C2PS et C2PM. L'utilisation du mot « baffles » (pluriel) désigne aussi le moniteur C2PM seul.

• Neutrik et les noms des produits Neutrik mentionnés ici sont des marques et/ou des marques de service de Neutrik.

Table des matieres

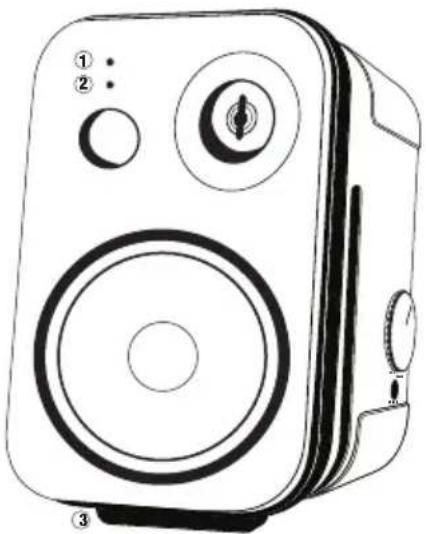

VUE AVANT, BAFFLES CONTROL 2P

1. LED BLANCHE - S'allume quand le Control 2P est relié à la tension secteur et le commutateur POWER est en position ON.
2. LED ROUGE - Clignote quand le Control 2P approche du mode de protection thermique. Quand la LED rouge clignote, il est conseilé de baisser le volume du système. Quand la LED rouge reste continulement allumée, il est conseilé d'eteindre le Control 2P et de laisser refroidir le système avant de le rallumer.
3. SOCLE ENFICHABLE - Utilisez ces adaptateurs afin de régler l'angle de la couverture sonore verticale du Control 2P pour des performances optimes avec chaque station de travail.

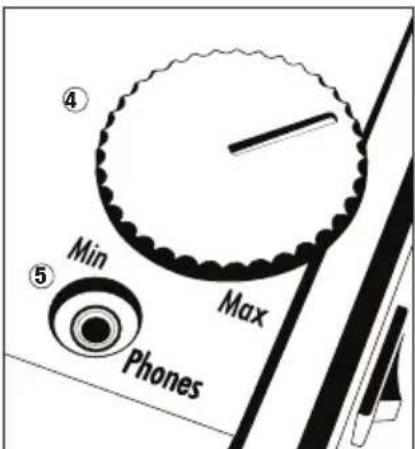

VUE LATERALE, BAFFLE MAITRE CONTROL 2P

1. RÉGLAGE DE VOLUME - Règle le volume de sortie du Control 2P et du baffle d'extension connecté.
2. SORTIE CASQUE - Sortie stéreo sur mini-jack de 3,5 mm (1/8") pour casque. Lorsqu'un casque est raccordé à cette sortie, les baffles sont automatiquement « mutés » (muets). Attention: écouter de la musique à fort volume avec un casque peut endommager le système auditif.

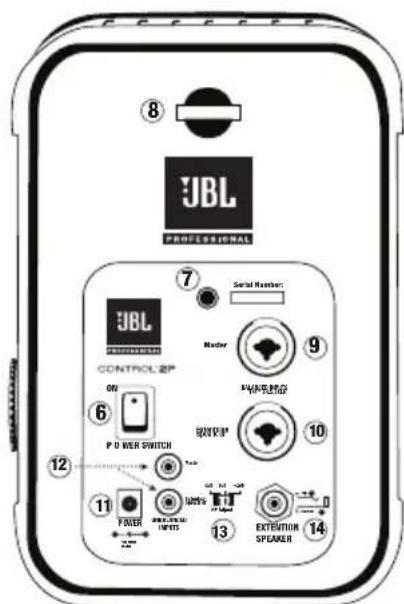

VUE ARRIÈRE, BAFFLE MAître CONTROL 2P

6.COMMUTATEUR POWER - Allume (ON) et eteint (OFF) le système Control 2P.
7. POINT DE FIXATION DU KIT DE MONTAGE - Ce logement d'un quart de pouce avec 20 filets par pouce permet de fixer le support mural MTC-2P optionnel.
8. CROchet DE SECURITE - Attachez un cable de sécurité approprié à ce crochet quand vous montez les baffles.
9. ENTRÉE BAFFLE MAITRE SUR XLR / JACK DE 6,35 MM - Entrée de niveau ligne combinant XLR et jack symétrique. Ce connecteur peut recevoir un XLR 3 broches ou un jack 3 points de 6,35 mm. Note : si seul ce connecteur est alimenté par un signal, le son sortira uniquement par le baffle maître Control 2P. Le signal n'alimentera pas les deux baffles.

10. ENTRÉE BAFFLE D'EXTENSION SUR XLR / JACK DE 6,35 MM

Entrée de niveau ligne combinant XLR et jack symétrique. Ce connecteur peut receivevoir un XLR 3 broches ou un jack 3 points de 6,35 mm. Note: si seul ce connecteur est alimenté par un signal, le son sortira uniquement par le baffle d'extension Control 2P. Le signal n'alimentera pas les deux baffles.

1. ENTRÉE POWER DC - Connecteur pour le bloc d'alimentation externe.
2. ENTRÉES RCA - Entrées asymétriques pour connecteurs de type RCA. Note : si seule l'entrée RCA rouge est alimentée par un signal, le son sortira uniquement par le baffle maître Control 2P. Si seule l'entrée RCA blanche est alimentée par un signal, le son sortira uniquement par le baffle d'extension Control 2P. Note : Ne raccordez pas simultanément des sources aux entrées RCA et aux entrées XLR / jack. Cela peut ALTERER les performances.
3. SELLECTEUR HF ADJUST - Utilisez ce sélecteur pour ajuster le montant des hautes fréquences produit par le(s) baffle(s). La position 0 dB est le réglage normal. Utilisez la position -2 dB pour réduire le montant des hautes fréquences produits par les baffles. Utilisez la position +2 dB pour augmenter le montant des hautes fréquences produits par les baffles.
4. CONNECTEUR POUR BAFFLE D'EXTENSION - Sortie sur jack de 6,35 mm pour le raccordement du baffle d'extension Control 2P au baffle maître Control 2P. Lorsque le cable pour baffle d'extension (fourni) est débranché de ce connecteur, le canal de l'amplificateur pour le baffle d'extension est automatiquement « muté » (muet).

SIYONH

Applications

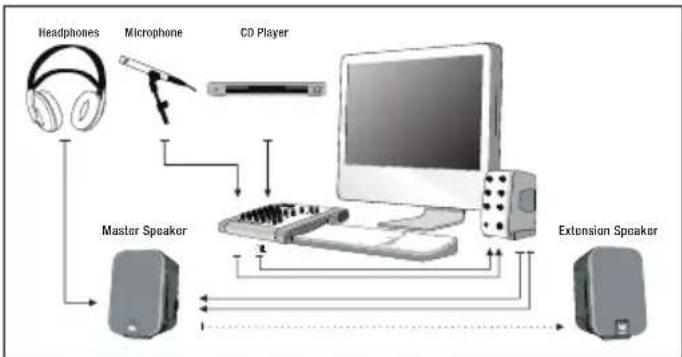

Enregistrement / Production video

Le Control 2P permet une écoute précise au sein d'une station d'enregistrement et d'un système de production video professionnels. Branchez un casque audio à la sortie casque du baffle maître pour une écoute « en privé »

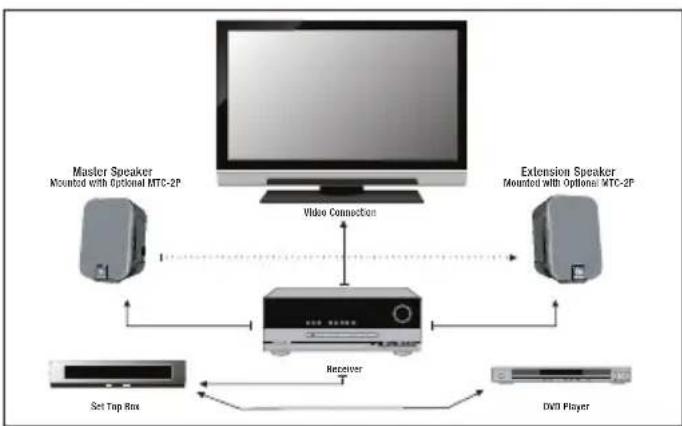

Installation de divertissement

Avec le kit optionnel MTC-2P, le Control 2P peut etre monté sur un mur pour fourir un son de qualite professionnelle aux applications de divertissement a la maison et au bureau.

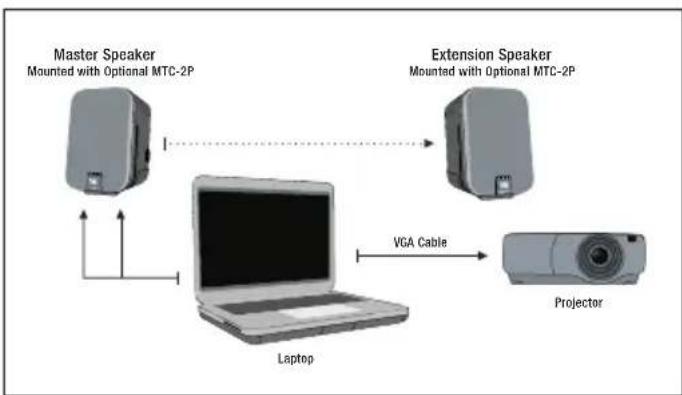

Présentations audiovisuelles

Une paire de moniteurs amplifiés compacts Control 2P, un projecteur portable et un ordinateur constituent un système de presentation adapté à toutes les situations.

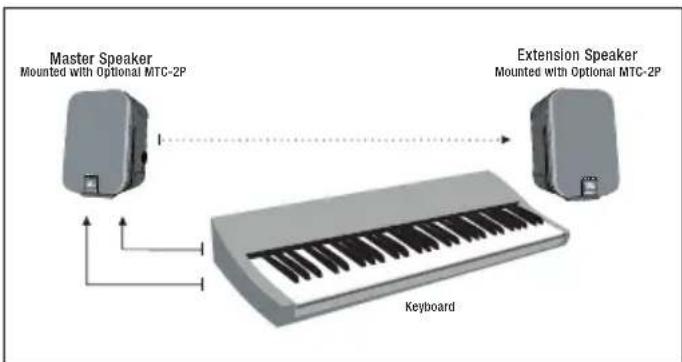

Instruments de musique électroniques

Le Control 2P possède les connecteurs d'entrée et la puissance nécessaires pour diffuser une vaste gamme de sources sonores, notamment les instruments de musique électroniques.

Pour les applications avec une table de travail, fixez un socle d'angle fourni à la base du baffle.
- Placez les baffles sur la station de travail ou une surface sure. Le Control 2P peut etre monte sur un mur a l'aide du kit de montage MTC-2P optionnel.*
Raccordez le baffle d'extension C2P au baffle maître à l'aide du cable pour baffle d'extension fourni. Pour une polarité correcte, connectez le cable avec la gaine rouge à la borne rouge du baffle.
Raccordez le bloc d'alimentation du Control 2P au connecteur Power du baffle maître Control 2P.
Reliez le signal source aux entrées du baffle maître Control 2P. Ne raccordez pas simultanément de sources aux entrées RCA et aux entrées XLR / jack. Cela peut alterer les performances.
- Placez le commutateur POWER en position ON.
- Pendant que la source sonore produit un signal, utilisez le réglage de volume pour obtenir le niveau d'écoute adéquat.

Si aucun son ne sort de vos baffles, vérifie les réglages suivants sur le baffle maître C2P:

• Vérifiez qu'un signal source est connecté et produit un son.
• Vérifiez que la LED ON blanche de la face avant du baffle est allumée.
• Vérifiez que le bloc d'alimentation fourni est connecté et que le commutateur Power est en position ON.
• Vérifiez que le réglage de volume n'est pas en butée gauche.
• Si le baffle d'extension C2P ne produitaucun son,verifie que le jack de 6,35 mm du cable pour baffle d'ex tension est connecté à la sortie EXTENSION SPEAKER. Verifie que I'extrémité dénudée du cable est branchée aux bornes du baffle d'extension.
• Si les performances du systèmesemblant alterées dans le bas du spectre (féquences graves), vérifie que l'extremité dénudée du cable est branchée correctement, c'est à dire que le cable ROUGE est connecté à la borne ROUGE et le cable NOIR à la borne NOIRE.

Si les vérifications ci-dessus ne résolvent pas le problème, veuillez contacter JBL Professional.

NOTE: si la LED rouge de la face avant du baffle clignote en raison d'une surcharge continue du système, le circuit de protection peut se déclencher, auquel cas aucun son ne sera audible. Pour reprendre l'utilisation, réduisez le volume sonore, placez le commutateur Power sur OFF puis à nouveau sur ON.

Specifications

Réponse en fréquence (+/- 3dB): 100 Hz - 18 kHz

Bande passante (-10dB): 80 Hz - 20 kHz

Niveau créé SPL maximal,

C2PM Master uniqueness1: 111 dB (1)

Niveau créée SPL maximal, la paire1: 115 dB (1)

Transducteur basse frquence: woofer de 135 mm (5,25")

Transducteur haute fréquence: tweetier à dôme en polycarbonate de 19 mm (0,75")

Protection contre les surcharges: limiteur de cretes plus protection contre les surchauffes integres

Fréquence du filtré: 4.2 kHz

Connecteurs d'entrée (x2): combos Neutrik ©2 XLR / jack de 6,35 mm symétriques; RCA asymétriques

Sensibilité d'entrée: +4 dBu XLR / jack ; 0 dBu RCA

Puisance de I'amli: 35 watts continus par canal

Alimentation electrique: 19 V DC / 3,3 A - utiliser uniquement le bloc d'alimentation fourni

Sortie casque: mini-jack stereo de 3,5 mm (1/8")

Matériau de la caisse: mousse de polypropylène moulée

Finition: noire

Dimensions: 235 × 159 × 143 mm ( 9,3'' × 6,3'' × 5,6'' )

Poids net, baffle maître: 2,6 kg (5,5 lb)

Poids net, baffle d'extension: 2,2 kg (4,5 lb)

Poids au transport, la paire: 5,8 kg / 12,5 lb

Accessoires optionnels: kit de montage MTC-2P3
