Installations-Anleitung

Diese Anleitung führt Sie durch den allgemeinen Installationsprozess für Ihr neues D-Link-Sicherheitsgerät. DFL-2560 / DFL-2560G

Informationen zum Handbuch

Dieses Handbuch enthält ausführliche Anleitungen zum Einrichten der D-Link DFL-2560/DFL-2560G Firewall. Beachten Sie, dass Ihr Modell sich möglicherweise geringfügig von den Abbildungen unterscheidet.

Lieferumfang und Auspacken des Produkts

Öffnen Sie den Versandkarton, entnehmen Sie den Inhalt und packen Sie ihn vorsichtig aus. Stellen Sie bitte sicher, dass alle auf der Packliste aufgeführten Artikel auch tatsächlich geliefert wurden und unbeschädigt sind. Sollte ein Artikel fehlen oder beschädigt sein, wenden Sie sich zum Zwecke einer Ersatzlieferung umgehend an Ihren D-Link-Fachhändler.

Eine (1) DFL-2560(G) NetDefend UTM - Firewall

Ein (1) Netzkabel -

Ein (1) Konsolenkabel (RS232)

Ein (1) Ethernet-Kabel - (CAT5 UTP/Straight-Through)

Ein (1) Ethernet-Kabel - (CAT5 UTP/Cross-Over)

Eine (1) Referenz-CD -

(Enthält die Dokumentation im PDF-Format)

Zwei (2) Rackbefestigungsklammern -

Ein (1) IPS-Abonnement mit einer Gültigkeit - von 12 Monaten

Ein (1) Anti-Virus-Abonnement mit einer -Gültigkeit von 12 Monaten

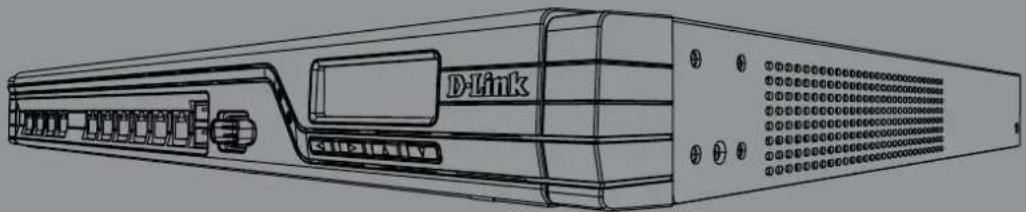

Produktübersicht

Vorderseite - DFL-2560 und DFL-2560G

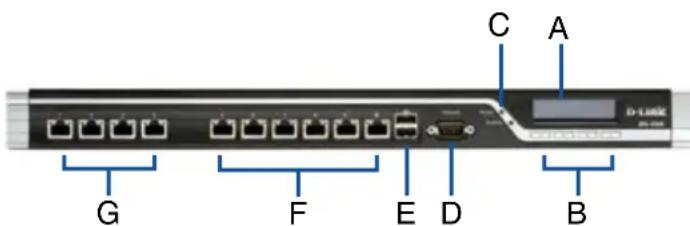

Abbildung 1. Vorderseite der DFL-2560 / 2560G

Element	Merkmal Beschreibung
A LCD-Anzeige	Dient zur Anzeige von Status- und Betriebsmeldungen.
B Tastenfeid	Diese Tasten werden in Verbindung mit den Meldungen auf der LCD-Anzeige verwendet.
C LEDs	Betriebsanzeige (oben): Zeigt an, dass die NetDefend UTM Firewall eingeschaltet ist.System-LED (unten): Zeigt den System-status der NetDefend UTM Firewall an.
D Konsolenport	Ermöglichnt den Zugriff auf die NetDefendOS-CLI (Command Line Interface) über ein RS232-Kabel.
E USB-Ports (2)	Für die zukünftige Verwendung reserviert.
F	Ethernet-Ports mit 10/100/1000 Mbit/s*	Den Ports sind die Nummern 5 - 10 zugewiesen (von links nach rechts).
G	Ethernet-Ports mit 10/100/1000 Mbit/s*(DFL-2560)	Den Ports sind die Nummern 1 - 4 zugewiesen (von links nach rechts).
	1000 Mbit/sSFP-Port*(DFL-2560G)

Tabelle 1. Beschreibung der Vorderseite der DFL-2560 / 2560G

* Konfigurierbare Gigabit Ethernet-Ports mit Autosensing Duplex und Auto-MDI/MDIX. Verweisen Sie bei der Konfiguration eines Ports auf den Namen der Schnittstelle, die dem jeweiligen Port entspricht. Die Standardzuordnungen der Schnittstellennamen für die einzelnen Ethernet-Ports werden in Tabelle 2, „Standardschnittstellenzuordnungen“, aufgelistet.

Standardeinstellungen für die DFL-2560 / 2560G-Schnittstellen

Port	Schnittstel- lenname	Schnittstel- lentyp	IP-Adresse	Webba- sierte Verwaltung
1	DMZ1	Statische IP	172.17.100.254/24	Deaktiviert
2	DMZ2	Statische IP	172.17.110.254/24	Deaktiviert
3	DMZ3	Statische IP	172.17.120.254/24	Deaktiviert
4	DMZ4	Statische IP	172.17.130.254/24	Deaktiviert
5	WAN1	DHCP-Client	–	Deaktiviert
6	WAN2	Statische IP	192.168.120.254/24	Deaktiviert
7	LAN1	Statische IP	192.168.10.1/24	Aktiviert
8	LAN2	Statische IP	192.168.20.1/24	Deaktiviert
9	LAN3	Statische IP	192.168.30.1/24	Deaktiviert
10	LAN4	Statische IP	192.168.40.1/24	Deaktiviert

Tabelle 2. Standardschnittstellenzuordnung

Hinweis: Standardmäßig ermöglichen D-Link NetDefend Firewalls aus Sicherheitsgründen nur den webbasierten Zugriff auf den LAN1-Port. Deshalb ist der Zugriff über die Weboberfläche standardmäßig nur auf Port-Nr. 7 an der Vorderseite der DFL-2560 / DFL-2560G möglich.

Gerätestatus-LEDs und Ethernet-Port-LEDs

Abbildung 2. LEDs für Ethernet-RJ-45-Port

Abbildung 3. LEDs für SFP-Port (Nur DFL-2560G)

Die Geräte-LEDs zeigen Informationen über den aktuellen Gerätestatus an. Wenn das Gerät eingeschaltet ist, leuchten die LED-BETRIEBSANZEIGE und die SYSTEM-LED durchgehend grün. Der Startvorgang dauert etwa eine Minute. Die Ethernet-LEDs zeigen den Status für jeden Ethernet-Port an. In Tabelle 3 sind Name, Farbe, Status und Beschreibung für jede Geräte-LED aufgeführt.

Hinweis: Wenn Sie das Gerät ausschalten und dann wieder einschalten, ist es ratsam, zwischen dem Ausschalten und dem erneuten Einschalten ein paar Sekunden zu warten.

Name Farbe Status – Beschreibung
Power (Strom) Grün LED leuchtet nicht – Gerät ist ausgeschaltet.Durchgehend grün – Gerät ist eingeschaltet.
System Grün/Orange-farben	LED leuchtet nicht – Gerät ist ausgeschaltet oder wird gerade gestartet.Durchgehend grün – Normaler Betriebszustand.Durchgehend orange – Systemfehler oder gesperrte Lizenz.
TX/RX-Status Grün LED leuchtet nicht – Keine Verbindung.Durchgehend grün – Verbindung hergestellt.Grün blinkend – Port sendet oder empfängt Daten.
LINK Speed (Verbindungsgeschwindigkeit)Grün/Orange	LED leuchtet nicht – Port-Betrieb mit 10 Mbit/s.Durchgehend grün – Port-Betrieb mit 100 Mbit/s.Durchgehend orange – Port-Betrieb mit 1000 Mbit/s.
Verbindung und TX/RX für SFP-Port (Nur DFL-2560G)Orange LED	leuchtet nicht – Keine Verbindung.Durchgehend orange - Verbindung hergestellt. Betrieb mit 1000 Mbit/sOrange blinkend – Port sendet oder empfängt Daten.

Tabelle 3. Beschreibungen der Status-LEDs des Geräts

Tastenfeld auf der LCD-Anzeige während des Systemstarts

Beim Einschalten der 2560/2560G wird auf der LCD-Anzeige die folgende Meldung einge- blendet: „Press keypad to enter setup“ (Drücken Sie eine Taste auf dem Tastenfeld, um das Setup aufzurufen). Durch Drücken einer beliebigen Taste auf dem Tastenfeld wird das Startmenü geöffnet. Wenn Sie nicht innerhalb von fünf Sekunden eine Taste drücken, wird der NetDefendOS-Startvorgang automatisch fortgesetzt.

Bestätigen-Taste Nicht verwendet Power System D-Link DFL-2560 Zurück-Taste Weiter-Taste

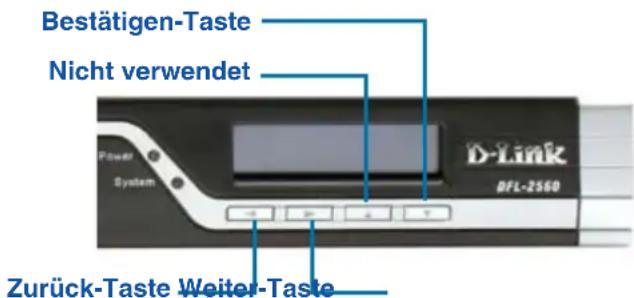

Abbildung 4. Tastendefinitionen (während des Systemstarts)

Wenn Sie nach dem Einschalten der Firewall innerhalb von fünf Sekunden eine beliebige Taste auf dem Tastenfeld drücken, werden auf der LCD-Anzeige drei Optionen eingeblendet:

(Firewall starten)

Bei Auswahl dieser Option wird das System initia- lisiert, die NetDefendOS-Software wird gestartet, und die gespeicherte Konfiguration wird geladen.

(Firewall zurücksetzen)

Bei Auswahl dieser Option wird die Hardware auf die werkseitigen Standardeinstellungen zurückgesetzt. Dabei werden die folgenden Schritte ausgeführt:

Die Konsolensicherheitseinstellungen werden - entfernt, so dass kein Konsolenkennwort existiert.

Alle NetDefendOS-Einstellungen werden auf die - Standardkonfiguration zurückgesetzt.

(Konfiguration wiederherstellen)

Bei Auswahl dieser Option setzt das System alle NetDefendOS-Einstellungen auf die Standardkonfiguration zurück. Andere Optionen, wie die Konsolensicherheit, werden davon nicht berührt.

Hinweis: Wenn Sie „Reset Firewall“ oder „Restore Config“ auswählen und Ihre Auswahl bestätigen, werden alle gespeicherten Einstellungen gelöscht und können nicht mehr hergestellt werden.

Tastenfeld auf der LCD-Anzeige nach Systemstart

Weiter-Taste Power System D-Link DFL-2560 Zurück-Taste

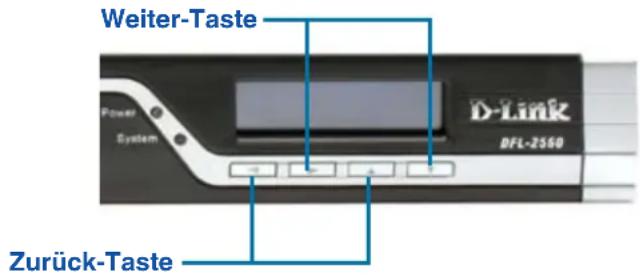

Abbildung 5. Tastendefinitionen (nach dem Systemstart)

Nachdem der Systemstart der DFL-2560/2560G abgeschlossen ist, können auf der LCD-Anzeige Informationen zum Gerätestatus angezeigt werden. Mithilfe des Tastenfeldes können Sie die gewünschte Anzeigeoption auswählen. In der folgenden Tabelle werden die Statusinformationen aufge- listet, die in der LCD-Anzeige der Firewall angezeigt werden können.

Element Beschreibung
Model Name (Modellname):	Modellname des Geräts
System Status: Systemfunktionsstatus
CPU Load (CPU-Auslastung): Connections (Verbindungen):	CPU-Auslastung und gleichzeitige Sitzungen
Total BPS (Bit/s gesamt):	Gleichzeitiger Datenverkehr pro Sekunde
Total PPS (PPS gesamt):	Gleichzeitige Datenpakete pro Sekunde
Date (Datum): Aktuelles Gerätedatum
Time (Zeit): Aktuelle Gerätezeit
Uptime (Betriebszeit): Zeit seit dem letzten Neustart
Mem (Speicher): Systemspeicherauslastung
IDS Sigs: IDS-Signaturinformationen
Interface Name (Schnittstellenname): (siehe Tabelle 4)	IP-Adresse der einzelnen Schnittstellen
Core Version: Aktuelle Firmware-Version
CPU Temp. System Temp.	CPU- und Systemtemperatur gemäß Platinensensor
Fan Status (Lüfter-status)	Lüftergeschwindigkeit

Tabelle 4. Gerätestatus gemäß LCD-Anzeige

Installation und Verbindung

In diesem Abschnitt wird beschrieben, wie Sie ein DFL-2560/DFL-2500G-Gerät in einem 19-Zoll-Standardrack installieren und die Netzwerk- und Stromkabel am Gerät anschließen.

Erste Schritte

Beachten Sie die folgenden Vorsichtsmaßnahmen, um Fehler, Geräteausfälle und Verletzungen zu vermeiden:

Vor der Installation muss die Stromversorgung - getrennt werden.

Das Gerät muss in einem Raum mit ausreichender Belüftung betrieben werden. Die Raumtemperatur darf 40°C nicht überschreiten.

Vor und hinter dem Gerät muss sich 1 Meter - freier Platz befinden.

Achten Sie beim Installieren des Geräts in - einem Rackrahmen darauf, dass die Lüftungsöffnungen an den Seiten des Gehäuses nicht blockiert sind. Stellen Sie sicher, dass geschlossene Racks über Lüfter und seitliche Lüftungsschlitze verfügen.

Beseitigen Sie vor der Installation die folgenden - Gefahrenquellen: feuchte oder nasse Böden, Lecks, beschädigte oder nicht geerdete Stromkabel und fehlende Sicherheitserdungen.

Installation des Geräts

Das DFL-2560/DFL/2500G-Gerät kann in ein Geräterack mit einer Standardgröße von 19 Zoll eingebaut werden. So installieren Sie das DFL-2560/DFL-2500G-Gerät in einem Rack:

1. Bringen Sie die Befestigungsklammern an den beiden Seiten des Gehäuses an, wie in Abbildung 6 gezeigt, und fixieren Sie sie mit den mitgelieferten Schrauben.

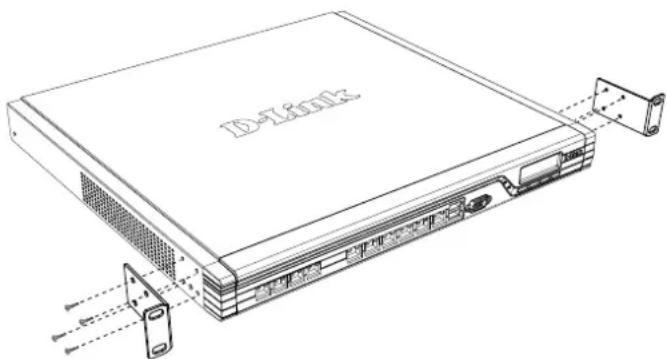

Abbildung 6. Anbringen der Rackbefestigungsklammern

1. Befestigen Sie das Gerät mithilfe der mit dem Rack gelieferten Schrauben im Geräterack.

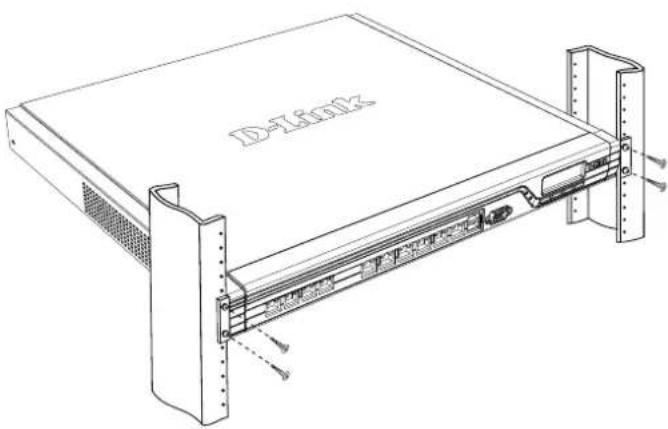

Abbildung 7. Installation in einem Geräterack mit Standardgröße

Herstellen der Stromversorgung und Ein-/Ausschalten

Das mit dem Gerät gelieferte Netzkabel verbindet das Gerät mit Masse, wenn es an eine Schuko-Netzsteckdose angeschlossen wird. Während des normalen Betriebs muss das Gerät mit Masse verbunden sein.

Zur Stromversorgung des Geräts stecken Sie ein Ende des Netzkabels in den Netzstromeingang an der Geräterückseite und schließen Sie das andere Ende an eine Wechselstromquelle an.

Hinweis: D-Link empfiehlt die Verwendung eines Überspannungsschutzes für die Stromverbindung.

Zum Einschalten des DFL-2560/2560G-Geräts stellen Sie den Netzschalter an der Geräterückseite in die Position EIN. Zum Ausschalten des Geräts stellen Sie den Netzschalter in die Position AUS.

Anschließen des Geräts an ein Netzwerk

In diesem Abschnitt wird der physische Anschluss der DFL-2560 oder DFL-2560G an ein Netzwerk beschrieben. Führen Sie die folgenden Schritte aus, um die Firewall wie in Abbildung 8 gezeigt anzuschließen.

Verbinden Sie Port 1 mithilfe eines RJ-45-1. Kabels mit dem externen Router. Port-Nr. 5 ist standardmäßig dem WAN1-Netzwerk-segment zugewiesen.

Verbinden Sie Port 1 mithilfe eines 2. RJ-45-Kabels mit einem Switch im DMZ1-Netzwerksegment.

Verbinden Sie Port 7 mithilfe eines 3. RJ-45-Kabels mit einem Switch im LAN1-Netzwerksegment.

Verbinden Sie den Konsolenport mithilfe 4. eines RS-232-Kabels mit einem Computer, um die Verwaltung über die CLI (Command Line Interface, Befehlszeilenschnittstelle) zu ermöglichen.


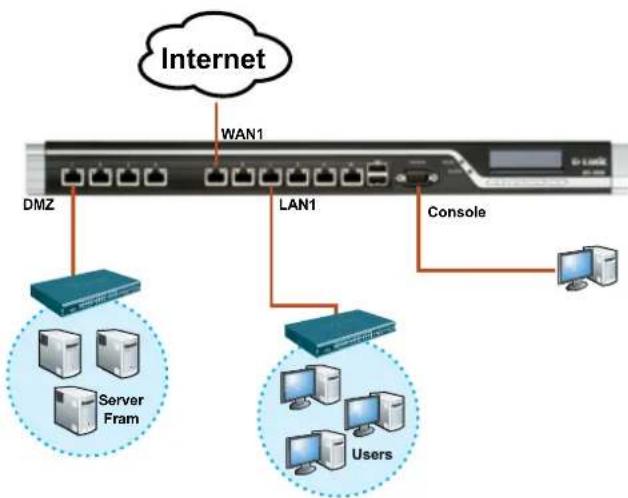

Abbildung 8. Einfaches Verkabelungsbeispiel

Erstkonfiguration

Die NetDefendOS-Software ist auf dem DFL-2560/2560G-Gerät vorinstalliert. Sobald das Gerät eingeschaltet ist, kann es konfiguriert werden. Obwohl das Gerät eine werkseitige Standardkonfiguration aufweist, mit der Sie eine Erstverbindung zum Gerät herstellen können, müssen Sie weitere Einstellungen für Ihre besonderen Netzwerkanforderungen vornehmen.

Die Weboberfläche (WebUI)

Damit Sie die WebUI verwenden können, muss der Arbeitsplatzrechner, mit dem das Gerät verwaltet wird, sich zunächst im selben Subnetzwerk wie das Gerät befinden.

Browser Version
	Microsoft Internet Explorer	6.0 oder höher
	Mozilla Firefox 1.0 oder höher
	Netscape Navigator	8.0 oder höher

Tabelle 5. Browserkompatibilität

So greifen Sie über die WebUI auf das Gerät zu:

Verbinden Sie den Arbeitsplatzrechner mithilfe 1. eines Ethernet-Kabels mit Port 7, der standardmäßig LAN1 zugewiesen ist.

Stellen Sie sicher, dass der Arbeitsplatzrechner 2 mit einer statischen IP-Adresse im Subnetz 192.168.10.0/24 konfiguriert ist.

Hinweis: Deaktivieren Sie die Popup-Blocker-Software oder fügen Sie die Management-IP-Adresse https://192.168.10.1 der Liste der zugelassenen Adressen Ihrer Popup-Blocker-Software hinzu.

Starten Sie Ihren Browser. Geben Sie die 3. IP-Adresse für die LAN1-Schnittstelle ein und drücken Sie die Eingabetaste. (Die werkseitig vorgegebene IP-Adresse ist https://192.168.10.1).

Abbildung 9. Browser-Adresse

Hinweis: Die DFL-2560/2560G ermöglicht entweder HTTP- oder sichere HTTPS-Verbindungen von jedem Management-Host. Aus Sicherheitsgründen ist standardmäßig jedoch nur eine sichere HTTPS-Verbindung zulässig. Weitere Informationen zur Konfiguration der Verbindungseinstellungen finden Sie im Benutzerhandbuch der Firewall.

Schritt 4

Melden Sie sich bei der Weboberfläche der NetDefend Firewall an.

Die standardmäßigen Anmeldeinformationen lauten:

Username (Benutzername): admin Password (Kennwort): admin

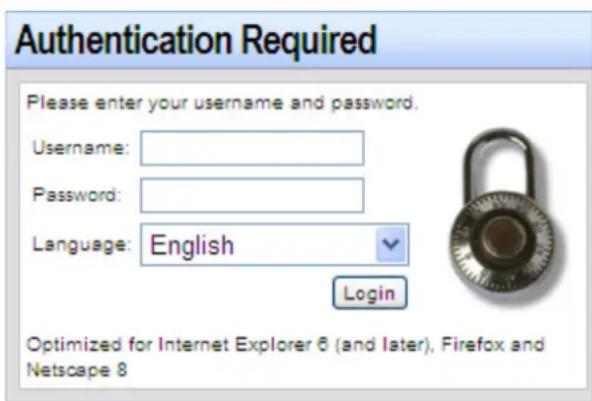

Abbildung 10. Authentifizierungsmeldung

Hinweis: Im Dropdown-Menü „Language“ (Sprache) können Sie eine Sprache für die WebUI (Weboberfläche) auswählen. Gemäß werkseitiger Vorgabe bietet NetDefend Firewall nur Englisch. Wenn Sie weitere Sprachen verwenden möchten, können Sie spezifische Sprachdateien über die WebUI hochladen. Gegenwärtig stehen Sprachdateien für Japanisch und Russisch sowie für Vereinfachtes und Traditionelles Chinesisch zur Verfügung.

Verwendung einer Konsolenverbindung (RS-232 DCE)

Die NetDefend Firewall bietet einen seriellen RS-232-Port, der eine Verbindung mit einem Computer oder Konsolenterminal zur Überwachung und Konfiguration des Geräts unterstützt. Dieser Port verwendet einen DB-9-Verbindungsstecker zur Verbindung mit einem Datenkommunikationsgerät (DCE, z. B. einem Modem).

Zur Verwendung der Konsolenport-Verbindung benötigen Sie Folgendes:

Ein Terminal oder einen Computer mit einem 1. seriellen Port und Terminal-Emulationsfähigkeiten.

Ein RS-232-Kabel mit DB-9-Buchse (im Liefe-2. rumfang enthalten).

Wenn Ihr Laptop oder PC keinen RS-232-3. Anschluss aufweist, ist ein Adapter erforderlich.

Hinweis: Ein RS-232-Adapter ist nicht im Lieferumfang der DFL-2560/2560G enthalten.

So stellen Sie eine Konsolenverbindung her:

Stecken Sie die Buchse des im Lieferumfang 1. enthaltenen RS-232-Kabels direkt in den Konsolenport der Firewall, und ziehen Sie die Feststellschrauben an.

Schließen Sie das andere Ende des Kabels 2. an ein Terminal oder oder an den seriellen Anschluss eines Computers an, auf dem Terminal-Emulations-Software ausgeführt wird. Verwenden Sie die folgenden Einstellungen für die Terminal-Emulations-Software:

Baud rate (Baudrate): 9600

Data bits (Datenbit): 8

Parity (Parität): None (Keine)

Flow Control (Datenflusssteuerung):

None (Keine)

Wenn Sie das Terminal korrekt eingerichtet 3. haben, schalten Sie das Gerät ein. Auf dem Terminalbildschirm wird eine Startsequenz angezeigt.

Nach Abschluss der Startsequenz wird 4. die Eingabeaufforderung der Befehlszeile angezeigt. Das Gerät kann jetzt kon guriert werden.

Konfiguration abschließen

Ausführliche Informationen zur Kon guration der DFL-2560/2560G nach der Ersteinrichtung nden Sie in der Begleitdokumentation im PDF-Format auf der im Lieferumfang enthaltenen Referenz-CD.

D-Link NetDefend Firewall – Benutzerhandbuch

In diesem Benutzerhandbuch nden Sie Einzelheiten zum Betrieb und zur Verwaltung der

NetDefendOS-Firmware, dem proprietären Betriebssystem von D-Link, das die NetDefend Firewall steuert. Das Benutzerhandbuch enthält genaue Anleitungen zu typischen Verwaltungsaufgaben.

D-Link NetDefend Firewall – CLI-Referenzhandbuch

In diesem Handbuch werden alle Protokollmeldungen beschrieben, die von NetDefendOS generiert werden können.

D-Link NetDefend Firewall – CLI-Referenzhandbuch

In diesem Handbuch werden alle verfügbaren Textbefehle beschrieben, die mit der RS232-Konsole oder SSH-Schnittstelle verwendet werden können, um die Firewall zu kon-gurieren.

Weitere Informationen

Zusätzlich zum Benutzerhandbuch enthält die Referenz-CD auch zahlreiche Beispiele für die Kon guration des Geräts. Weitere Hilfe ist von den weltweiten Niederlassungen von D-Link erhältlich, die im Anhang des Benutzerhandbuchs und online aufgelistet werden. Weitere Informationen zu den Sicherheitsprodukten von D-Link nden Sie auf der Website http://security.dlink.com.tw. Wenn Sie technischen Support benötigen, besuchen Sie die Website http://support.dlink.com.tw. Dort werden Sie an Ihre regionale D-Link-Website weitergeleitet.
