MANUAL DE USUARIO DFL-2560 D-LINK
Guía de instalación de hardware Cortafuegos
Este documento le guiará a través del proceso de instalación básico de su nuevo dispositivo de seguridad D-Link.
Esta guía contiene instrucciones paso a paso para configurar el cortafuegos del D-Link DFL-2560/DFL-2560G. Tenga en cuenta que el modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones.
Desempaquetado del producto
Abra la caja desempaquete su contenido con cuidado. Consulte la información contenida en la lista siguiente para asegurarse de que están presentes todos los artículos y que no están dañados. Si falta algún artículo o está dañado, póngase en contacto con su proveedor local de D-Link para su reposición.
Un (1) cortafuegos DFL-2560(G) NetDefend - UTM
Un (1) cable de alimentación -
Un (1) cable para consola (RS232)
Un (1) cable Ethernet - (CAT5 UTP/directo)
Un (1) cable Ethernet - (CAT5 UTP/cruce)
Un (1) CD de referencia -
(Contiene documentación en formato PDF)
Dos (2) soportes de montaje en bastidor -
Una (1) suscripción a IPS de 12 meses -
Una (1) suscripción a antivirus de 12 meses -
Descripción general del producto

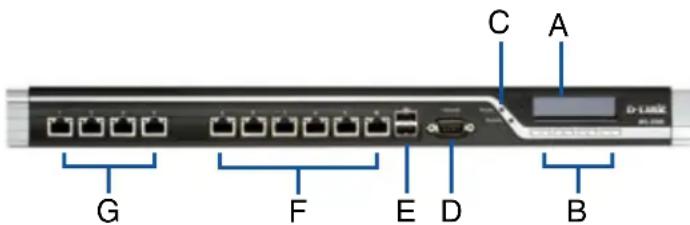

Panel frontal - DFL-2560 y DFL-2560G
| Elemento C | Característica Descripción | |
| A Panel LCD | Se utiliza | para mostrar el estado y los mensajes de funcionamiento. |
| B Teclado E | Estas teclas se utilizan | n junto con los mensajes en el panel LCD. |
| C | Indicadores LED LED | ED de alimentación (superior): Indica que el cortafuegos NetDefend UTM está encendido.LED del sistema (inferior): Indica el estado del sistema del cortafuegos NetDefend UTM |
| D | Puerto de la consola | Se utiliza para acceder a la interfaz de la línea de comandos (CLI) del NetDefendOS a través del cable RS232. |
| E Puertos USB (2) | Reservados para utilizar en el futuro. | |
| F | Puertos Ethernet de 10/100/1.000 Mbps* | Los números asignados para los puertos son de 5 a 10 (de izquierda a derecha). |
| G | Puertos Ethernet de 10/100/1.000 Mbps*(DFL-2560) | Los números asignados para los puertos son de 1 a 4 (de izquierda a derecha). |
| 1.000 MbpsPuerto SFP*(DFL-2560G) | ||
Tabla 1. Descripciones del panel frontal del DFL-2560/2560G
* Puertos Gigabit configurables detección dúplex y MDI/MDIX automáticas. Al configurar uno de los puertos, haga referencia al nombre de la interfaz que corresponda a la ubicación del puerto. Para ver los vínculos predeterminados del nombre de la interfaz para cada puerto Ethernet, consulte la Tabla 2 “Asignación de interfaz predeterminada”.
Parámetros de interfaz predeterminados de DFL-2560/2560G
| Puerto | Nombre de interfaz | Tipo de interfaz | Dirección IP | Gestión web |
| 1 | DMZ1 | IP estática | 172.17.100.254/24 | Desactivado |
| 2 | DMZ2 | IP estática | 172.17.110.254/24 | Desactivado |
| 3 | DMZ3 | IP estática | 172.17.120.254/24 | Desactivado |
| 4 | DMZ4 | IP estática | 172.17.130.254/24 | Desactivado |
| 5 | WAN1 | Cliente DHCP | N/D | Desactivado |
| 6 | WAN2 | IP estática | 192.168.120.254/24 | Desactivado |
| 7 | LAN1 | IP estática | 192.168.10.1/24 | Activado |
| 8 | LAN2 | IP estática | 192.168.20.1/24 | Desactivado |
| 9 | LAN3 | IP estática | 192.168.30.1/24 | Desactivado |
| 10 | LAN4 | IP estática | 192.168.40.1/24 | Desactivado |
Tabla 2. Asignación predeterminada de interfaces
Nota: los cortafuegos D-Link NetDefend sólo permiten el acceso a la interfaz gráfica web desde el puerto LAN1 por motivos de seguridad. Esto significa que en el DFL-2560/DFL-2560G el acceso de la interfaz gráfica de usuario sólo se realiza a través del puerto N° 7.
Indicadores LED de estado del dispositivo e indicadores LED de puerto Ethernet
Figura 2. Indicadores LED de puerto Ethernet RJ-45
Figura 3. Indicadores LED de puerto Ethernet SFP (Sólo DFL-2560G)
Los indicadores LED muestran información acerca del estado actual del dispositivo. Cuando el dispositivo está encendido, el LED DE ALIMENTACIÓN y el LED DEL SISTEMA cambian de apagado a verde continuo. El proceso de inicio tarda aproximadamente un minuto en completarse. Los indicadores LED de Ethernet muestran el estado de cada puerto Ethernet. La Tabla 3 enumera el nombre, el color, el estado y la descripción de cada LED del dispositivo.
Nota: si desea desactivar y activar de nuevo el dispositivo, se recomienda esperar unos segundos entre el apagado y el encendido.
| Nombre Color Estado | Descripción | |
| Power Verde Luz apagada | - El dispositivo está apagado.Verde continuo - El dispositivo está encendido. | |
| System Verde/ | Naranja | Luz apagada - El dispositivo está apagado o se está iniciando.Verde continuo - El sistema funciona normalmente.Naranja continuo - Fallo del sistema o bloqueo de licencia. |
| Estado de transmisión/recepción | Verde Luz apagada - No existe conexión.Verde continuo - Existe conexión.Verde parpadeante - El puerto está enviando o recibiendo datos. | |
| Velocidad de CONEXIÓN | Verde/Naranja | Luz apagada - El puerto está funcionando a 10 Mbps.Verde continuo - El puerto está funcionando a 100 Mbps.Naranja continuo - El puerto está funcionando a 1.000 Mbps. |
| Conexión y trans-misión/recepción para puerto SFP(Sólo DFL-2560G) | Naranja Luz apagada - No existe conexión.Naranja continuo - Existe conexión y está funcionando a 1.000 Mbps.Naranja parpadeante - El puerto está enviando o recibiendo datos. |
Tabla 3. Descripciones de los LED de estado del dispositivo

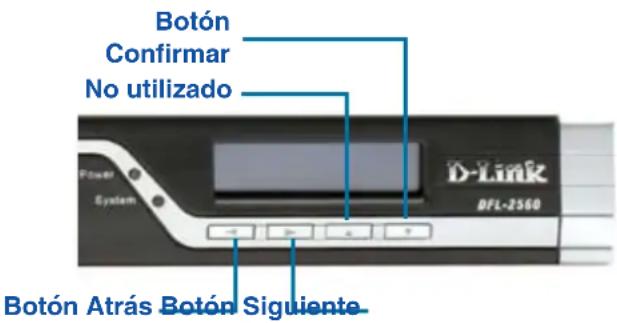

Controles de teclado del LCD durante el arranque
Al encender el DFL-2560/2560G, el panel LCD mostrará el mensaje siguiente: "Press keypad to enter setup" (Pulse el teclado para introducir la configuración). Una vez se pulsa cualquiera de las teclas, le entrará en el menú de inicio. Si no pulsa ninguna tecla después de cinco segundos, el dispositivo continuará automáticamente el procedimiento de arranque del NetDefendOS.
Si pulsa cualquiera de los botones del teclado en un plazo de cinco segundos desde que se enciende el cortafuegos, el panel LCD mostrará tres opciones:
(Iniciar cortafuegos)
Si se selecciona esta opción, el sistema se inicializará, inicia el software NetDefendOS y carga la configuración guardada.
(Reiniciar cortafuegos)
Si se selecciona esta opción, el hardware se reiniciará en los valores predeterminados de fábrica. Esta opción llevará a cabo los pasos siguientes:
Eliminar la seguridad de consola, de modo que - no exista contraseña de consola.
Restablecer todos los ajustes de NetDefendOS - en su configuración predeterminada
(Restablecer la configuración)
Cuando selecciona esta opción, el sistema restablecerá todos los ajustes de NetDefendOS en su configuración predeterminada. Otras opciones, como la seguridad de la consola, no se verán afectadas.
Nota: una vez que selecciona “Reiniciar cortafuegos” o “Reiniciar configuración” y confirma esas opciones, se borrarán todos los ajustes guardados.

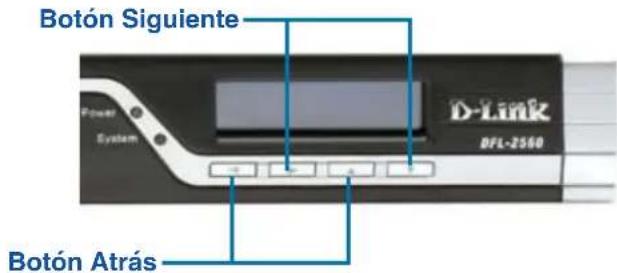

Controles de teclado del LCD después del arranque
Una vez que el DFL-2560/2560G ha finalizado su rutina de inicio del sistema, el panel LCD estará preparado para mostrar la información de estado del sistema. Puede utilizar el teclado para seleccionar una opción de visualización deseada. En la tabla siguiente aparece enumerada la información de estado que se puede mostrar en el panel LCD del corta-fuegos.
| Elemento Descripción | |
| Nombre de modelo: Nombre de modelo del dispositivo | |
| Estado del sistema: Estado de funcionamiento del sistema | |
| Carga de la CPU: Conexiones: | Utilización de la CPU y sesiones simultáneas |
| BPS total: Tráfico simultáneo por segundo | |
| PPS total: Paquetes simultáneos por segundo | |
| Fecha: Fecha actual del dispositivo | |
| Hora: Hora actual del dispositivo | |
| Tiempo de actividad: Cantidad de tiempo desde el último reinicio | |
| Memoria: Utilización de la memoria del sistema | |
| Firmas de IDS: Información de firma de IDS | |
| Nombre de interfaz: (consulte la Tabla 4). | Dirección IP para cada interfaz |
| Versión de núcleo: Versión actual del firmware | |
| Temperatura de la CPU Temperatura del sistema | Temperatura de la CPU y del sistema a través del sensor de la placa |
| Estado del ventilador Velocidad del ventilador | |
Tabla 4. Estado del dispositivo mostrado en el panel LCD
Instalación y conexión
Este capítulo describe cómo instalar un DFL-2560/DFL-2560G en un armario bastidor estándar de 19 pulgadas y cómo conectar los cables de red y de alimentación al dispositivo.
Antes de empezar
Respete las precauciones siguientes para ayudar a evitar fallos, errores del equipo y lesiones:
Antes de la instalación, desconecte siempre la - fuente de alimentación.
Asegúrese de que la sala en la que utiliza - el dispositivo dispone de circulación de aire adecuada y que la temperatura de la sala no supera los 40°C (104°F).
Deje libre 1 metro (3 pies) de espacio en la - parte frontal y la parte trasera del dispositivo.
No coloque el dispositivo en un bastidor que - bloquee la ventilación de aire en los laterales del chasis. Asegúrese de que los armarios cerrados tienen ventiladores y laterales ventilados.
-Antes de realizar cualquier instalación, corrija cualquiera de las situaciones peligrosas siguientes: suelos húmedos o con agua, fugas, cables de alimentación sin toma de tierra o desgastados o falta de tomas de tierra de seguridad.
Instalación del equipo
Puede montar el dispositivo DFL-2560/ DFL-2560G en un bastidor estándar de 19 pulgadas. Para instalar un dispositivo DFL-2560/ DFL-2560G en un armario bastidor:
- Acople los soportes de montaje a cada lado del chasis, como se muestra en la figura 6 y fijelos con los tornillos suministrados.

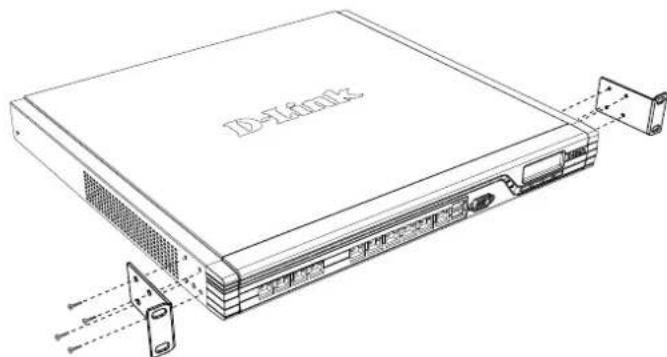

Figura 6. Acoplamiento de los soportes para montaje en bastidor
- Utilice los tornillos suministrados con el bastidor para montar el dispositivo en él.

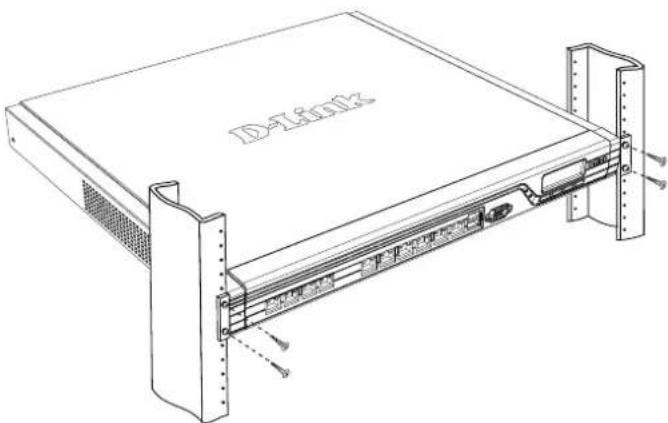

Figura 7. Instalación en un bastidor de tamaño estándar 19"
Conexión de la alimentación y encender o apagar
El cable de alimentación de Corriente Alterna enviado con el dispositivo conecta el equipo de tierra cuando se enchufa en una toma de alimentación con toma de tierra. El dispositivo debe de estar conectado a la toma de tierra durante su funcionamiento normal.
Para conectar la alimentación, enchufe un extremo del cable de alimentación en la entrada de alimentación CA del aparato en el panel posterior del dispositivo. Enchufe el otro extremo en una toma de alimentación CA.
Nota: D-Link recomienda el uso de un protector de sobretensión en la conexión de alimentación utilizada.
Para encender o apagar el dispositivo DFL-2560/DFL-2560G, pulse el interruptor de alimentación CA situado en el panel posterior del equipo.
Conexión del dispositivo a una red
Esta sección proporciona información básica acerca de cómo conectar físicamente el DFL-2560 o el DFL-2560G a una red. Lleve a cabo los pasos siguientes para conectar el cortafuegos como se muestra en la Figura 8.
Conecte un cable RJ-45 desde el puerto 1. 5 al router externo. El puerto N° 5 está preasignado al segmento de red WAN1.
Conecte un cable RJ-45 desde el puerto 2. 1 a un conmutador en el segmento de red DMZ1.
Conecte un cable RJ-45 desde el puerto 3.7 a un conmutador en el segmento de red LAN1.
Conecte un cable RS-232 desde el puerto 4. de consola a un ordenador para el acceso de gestión a CLI (Interfaz de línea de comandos).


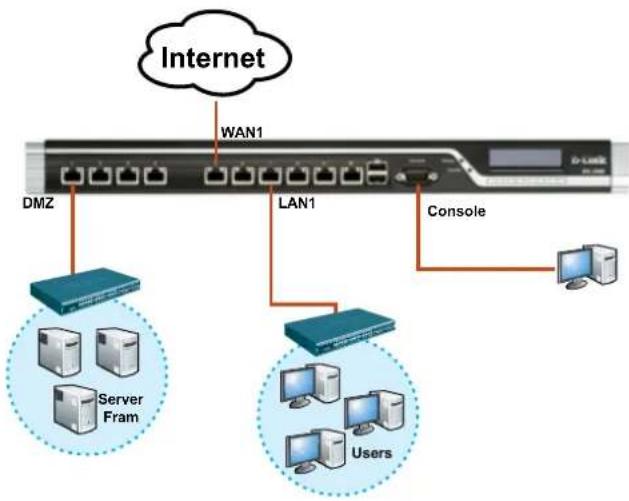

Figura 8. Ejemplo de cableado básico
Configuración inicial
El software NetDefendOS está preinstalado en el dispositivo DFL-2560/2560G. Cuando se enciende el dispositivo, está preparado para ser configurado. Aunque el dispositivo tiene una configuración predeterminada de fábrica que permite conectarlo inicialmente, debe realizar una configuración adicional para satisfacer requisitos específicos de su red.
Utilización de WebUI
Para utilizar la WebUI, la estación de trabajo desde la que gestiona el dispositivo debe estar inicialmente en la misma subred que el dispositivo.
Explorador Versión
| Microsoft Internet Explorer | 6.0 o superior |
| Mozilla Firefox 1.0 o | superior |
| Navegador Netscape | 8.0 o superior |
Tabla 5. Compatibilidad del explorador
Para acceder al dispositivo mediante la WebUI:
Utilice un cable Ethernet para conectar la 1. estación de trabajo al puerto 7, que está preasignado a LAN1.
Asegúrese de que la estación de trabajo 2. está configurada con una dirección IP estática en la subred 192.168.10.0/24.
Nota: desactive el bloqueo de elementos emergentes en su explorador web o añada la dirección IP de gestión https://192.168.10.1 a la lista de sitios permitidos.
Inicie el explorador, introduzca la dirección 3. IP para la interfaz LAN1 y, a continuación, pulse Intro. (La dirección IP predeterminada de fábrica es https://192.168.10.1)
Figura 9. Dirección del explorador
Nota: DFL-2560/2560G permite conexiones HTTP o HTTPS seguras desde cualquier host de gestión. No obstante, por motivos de seguridad, de forma predeterminada sólo se permite una conexión HTTPS segura. Para obtener más información acerca de cómo configurar los parámetros de las conexiones, consulte el Manual de usuario del cortafuegos.
Paso 4
Inicie sesión en la interfaz de web del cortafuegos NetDefend.
La información predeterminada de inicio de sesión es:
Nombre de usuario: admin
Contraseña: admin
Figura 10. Mensaje de autentificación
Nota: el menú desplegable de Idioma permite seleccionar un idioma para la WebUI. De forma predeterminada, el cortafuegos NetDefend sólo incluye el inglés. Puede descargar archivos de idioma específicos desde la WebUI para obtener soporte en idiomas adicionales. En la actualidad, están disponibles archivos de idioma en japonés, ruso, chino simplificado y chino tradicional.
Utilización de una conexión de consola (RS-232 DCE)
El cortafuegos NetDefend proporciona un puerto serie RS-232 que admite la conexión a un ordenador o terminal de consola para supervisar y configurar el dispositivo. Este puerto utiliza un conector DB-9 macho, que se utiliza como una conexión de equipo terminal de comunicación de datos (DCE).
Para utilizar la conexión del puerto de la consola, necesita el equipo siguiente:
Un terminal o un ordenador con un puerto 1. serie y capacidad de emular un terminal.
Un cable RS-232 con conector hembra DB-9 2. (suministrado).
Si su ordenador portátil o de sobremesa no 3. tiene un conector RS-232, será necesario un adaptador.
Nota: Con el DFL-2560/2560G no se suministra adaptador RS-232.
Para establecer una conexión de consola:
Conecte el extremo hembra del cable RS-232 1. suministrado al puerto de consola en el cortafuegos.
Conecte el otro extremo del cable a un 2. terminal o al conector serie de un ordenador que ejecute el software de emulación de terminal. Utilice los parámetros siguientes para el software de emulación de terminal:
Bits por segundo: 9600
Bits de datos: 8
Paridad: ninguno
Bits de parada: 1
Control de flujo: ninguno
Una vez configurado correctamente el 3. terminal, encienda el dispositivo. Aparecerá la secuencia de arranque en la pantalla del terminal.
Una vez completada la secuencia de 4. arranque, se muestra el símbolo del sistema y el dispositivo está preparado para configurarse.
Finalización de la configuración
Después de la configuración inicial, consulte la documentación adjunta en formato PDF que encontrará en el CD de referencia incluido, para obtener instrucciones detalladas sobre la configuración del DFL-2560/2560G.
Manual del usuario del cortafuegos D-Link NetDefend
Este documento describe el funcionamiento y control general del firmware NetDefendOS, sistema operativo registrado de D-Link que gestiona y controla el cortafuegos NetDefend. El Manual de usuario incluye instrucciones detalladas respecto a las tareas administrativas habituales.
Guía de referencia sobre eventos y Logs del cortafuegos D-Link NetDefend
Este documento describe todos los mensajes y Logs que puede generar el NetDefendOS.
Guía de referencia CLI del cortafuegos D-Link NetDefend
Este documento describe todos los comandos de texto que se pueden utilizar con la consola RS232 o la interfaz SSH para configurar el cortafuegos.
Información adicional
Además del manual del usuario, el CD de referencia incluye también múltiples ejemplos de configuración del dispositivo. Existe ayuda adicional disponible a través de las oficinas de D-Link en todo el mundo, que aparecen enumeradas en el apéndice del Manual del usuario o en línea. Para obtener más información acerca de los productos de seguridad D-Link, visite el sitio web http://security.dlink.com.tw. Para obtener asistencia, visite el sitio web http://support.dlink.com.tw, que le redirigirá al sitio web de D-Link de su zona http://www.dlink.es
