Produkttyp	Gussheizkessel für Holz
Marke	SIME
Modell	SOLIDA EV
Wärmeleistungsbereiche bei Holz	Von 14,0 kW (Modell 3) bis 40,0 kW (Modell 7)
Maximale Leistung bei Holz	Von 20,0 kW (Modell 3) bis 58,0 kW (Modell 7)
Wärmeleistung bei Kohle	Von 23,0 kW (Modell 3) bis 67,0 kW (Modell 7)
Wirkungsgradklasse EN 303-5/2012	1 (oder 3 mit optionalem Kit)
Abmessungen (Gesamttiefe)	Von 425 mm (Modell 3) bis 1025 mm (Modell 7)
Tiefe des Brennraums	Von 260 mm (Modell 3) bis 860 mm (Modell 7)
Gewicht	Von 226 kg (Modell 3) bis 474 kg (Modell 7)
Kesselinhalt	Von 30 L (Modell 3) bis 66 L (Modell 7)
Füllvolumen (Holz)	Von 42,7 dm³ (Modell 3) bis 137,7 dm³ (Modell 7)
Brenndauer einer Füllung (Holz)	≥ 2 Stunden
Brenndauer einer Füllung (Kohle)	≥ 4 Stunden
Maximale Betriebstemperatur	95 °C
Minimale Rücklauftemperatur	50 °C
Maximaler Betriebsdruck	4 bar
Prüfdruck	6 bar
Mindestzug am Schornstein	Von 0,08 mbar (Modell 3) bis 0,13 mbar (Modell 7)
Hydraulische Anschlüsse	Vorlauf und Rücklauf: 2" (UNI-ISO 7/1); Entleerung: 1/2" (UNI-ISO 7/1)
Brennstoff	Holz oder Kohle (Festbrennstoff)
Regelung	Thermostatischer Zugregler (Thermomat RT-C oder Regulus RT2)
Wartung	Jährliche Reinigung der Rauchgaszüge und des Aschenkastens; jährliche Überprüfung des Sicherheitsventils
Ersatzteile und Reparierbarkeit	Nur Original-Ersatzteile verwenden; Eingriff durch qualifizierten Techniker
Normen	Richtlinie PED 2014/68/EU, Norm EN 303-5/2012

Häufig gestellte Fragen - SOLIDA EV SIME

Welche Brennstoffe kann ich mit dem Heizkessel SOLIDA EV verwenden?

Sie können Holz oder Kohle verwenden. Das Holz sollte trocken und von guter Qualität sein, um den Wirkungsgrad zu optimieren.

Wie stelle ich die Primär- und Sekundärluft ein?

Die Primärluft wird automatisch durch den thermostatischen Regler geregelt. Die Sekundärluft wird manuell über die runde Tür an der Beschickungstür eingestellt. Drehen Sie sie gegen den Uhrzeigersinn, um zu öffnen, und im Uhrzeigersinn, um zu schließen, bis Sie eine orange-rosa-weiße Flamme mit blauem Kern erhalten.

Wie hoch ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 4 bar. Der Prüfdruck beträgt 6 bar.

Muss ich einen Sicherheitswärmetauscher installieren?

Ja, es ist obligatorisch, den Sicherheitswärmetauscher (optionales Kit) bei Anlagen mit geschlossenem Ausdehnungsgefäß mit einer Leistung unter 35 kW zu installieren, um Überhitzung zu vermeiden.

Wie reinige ich den Heizkessel?

Die Reinigung sollte regelmäßig erfolgen: Reinigen Sie die Rauchgaszüge mit einer speziellen Bürste und leeren Sie den Aschenkasten, indem Sie die Asche aus der Auffangschale entfernen.

Was tun bei Störung oder Fehlfunktion?

Schalten Sie das Gerät aus und versuchen Sie keine Reparatur selbst. Wenden Sie sich ausschließlich an einen qualifizierten Techniker. Verwenden Sie nur Original-Ersatzteile.

Welche minimale Rücklauftemperatur muss ich einhalten?

Die minimale Rücklauftemperatur der Anlage beträgt 50 °C. Darunter kann es zu Kondensation kommen, die den Kessel beschädigen kann.

Wie montiere ich die Türgriffe?

Stecken Sie den Griff in den Türschlitz, führen Sie die Rolle in die Bohrung des Griffs ein und sichern Sie sie mit dem mitgelieferten Spannstift. Wiederholen Sie dies für die Aschenkastentür.

Wo bringe ich das Typenschild an?

Das selbstklebende Typenschild muss vom Installateur an einer Seite der Verkleidung angebracht werden, sodass es nach der Installation lesbar ist.

Wie entsorge ich den Heizkessel am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht mit dem normalen Hausmüll. Bringen Sie ihn zu einer Wertstoffsammelstelle oder zu einem Händler, der diesen Service anbietet, gemäß den geltenden Vorschriften.

BEDIENUNGSANLEITUNG SOLIDA EV SIME

3 TECHNISCHE EIGENSCHAFTEN UND ABMESSUNGEN 75

3.1 BESCHREIBUNG

3.2 EINBAUMASSE

3.3 TECHNISCHE DATEN

3.4 LADUNGSABNAHMEN

4 INSTALLATION.... 77

4.1 HEIZKESSELRAUM

4.2 ANSCHLUSS AN DAS SCHORNSTEINROHR

4.3 ANSCHLUSS AN DIE ANLAGE

4.4 MONTAGE DES ZUBEHÖRS

4.5 MONTAGE DES MANTELS

4.6 ABZUGSREGLER

4.7 SICHERHEITS-WÄRMETAUSCHER

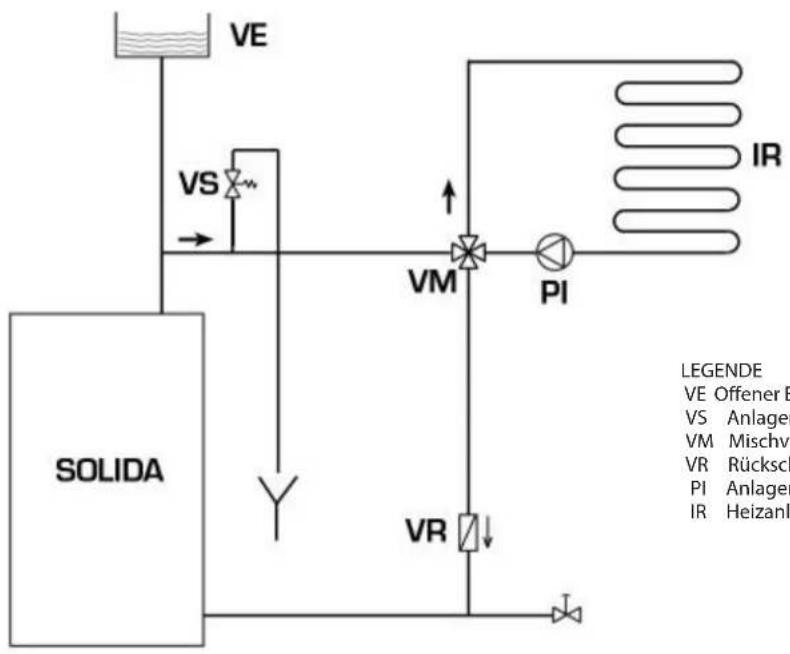

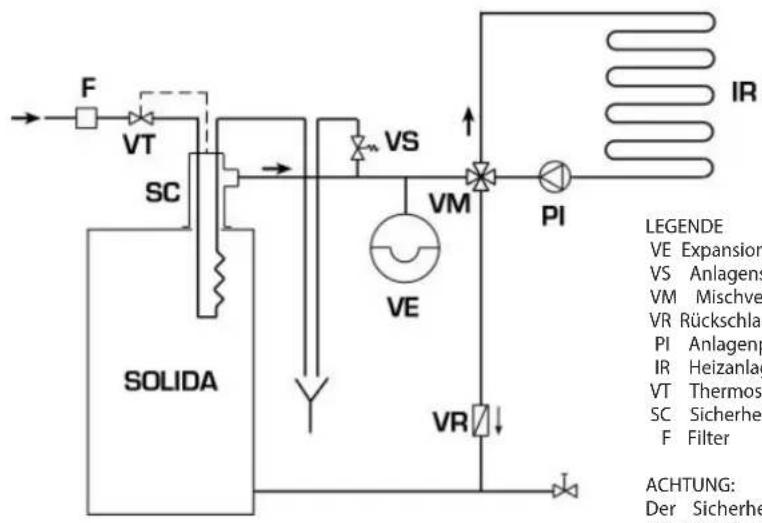

4.8 HYDRAULISCHE VERBINDUNGSPLÄNE

5 GEBRAUCH UND WARTUNG 81

5.1 KONTROLLEN VOR DEM EINSCHALTEN

5.2 THERMOMETER DES HEIZKESSELS

5.3 LUFTEINSTELLUNG

5.4 REINIGUNG

5.5 WARTUNG

5.6 DEMONTAGE, ENTSORGUNG UND RECYCLING DES GERÄTES

1 ALLGEMEINE HINWEISE

Das Bedienungshandbuch stellt einen festen Bestandteil des Produkts dar und muss dem Verwender übergeben werden. Die im vorliegenden Handbuch enthaltenen Anweisungen zur Installation, zur Verwendung und zur Wartung des Geräts aufmerksam lesen. Das Handbuch für späteres Nachschlagen sorgfältig aufbewahren.

Die Installation muss durch qualifiziertes Personal unter Befolgung der geltenden Bestimmungen und der Anweisungen des Herstellers erfolgen. Durch eine fehlerhafte Installation können Personen oder Gegenständen Schäden zugeführt werden, für die das Unternehmen keine

Verantwortung übernimmt.

Die Unversehrtheit des Produkts überprüfen. Im Zweifelsfall das Gerät nicht verwenden und den Lieferanten kontaktieren. Die Verpackungselemente müssen in Übereinstimmung mit den geltenden Bestimmungen entsorgt werden.

Bevor ein Wartungseingriff am Gerät vorgenommen wird, ist die Stromversorgung abzutrennen, indem der Hauptschalter der Anlage betätigt wird.

Im Falle einer Störung oder Fehlfunktion das Gerät ausschalten und es keineswegs reparieren oder direkt ein-

greifen. Ausschließlich auf technisch qualifiziertes Personal zurückgreifen. Eine etwaige Reparatur darf nur unter Verwendung von Originalersatzteilen erfolgen.

Die Missachtung der oben gegebenen Hinweise kann die Unversehrtheit der Anlage oder einzelner Komponenten beeinträchtigen und somit eine potentielle Gefahr für die Sicherheit des Bedieners darstellen, für die das Unternehmen keine Verantwortung übernimmt.

Die Wartung des Geräts und des Rau-chrohrs muss mindestens einmal im Jahr durchgeführt werden.

2 LIEFERUMFANG

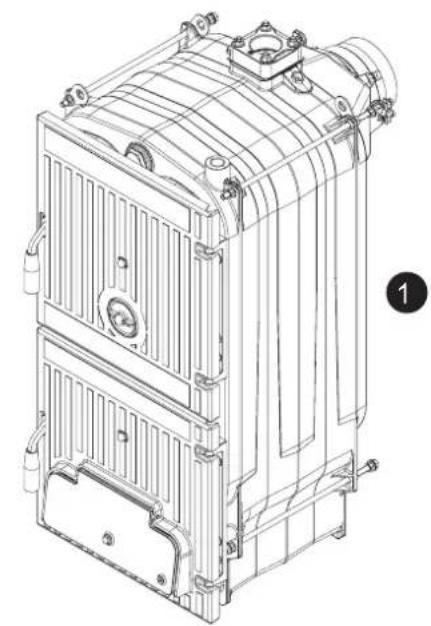

Der in Abb. 1 dargestellte Heizkessel wird in zwei separaten Frachtstücken geliefert:

- Heizkesselkörper aus Gusseisen komplett mit Rauchkammer mit Regulierungsschieber, Ascheauffangbehälter und Thermostatregler für den Abzug. Eine Tüte mit folgendem Inhalt: 2 Griffe für die Türen, eine Schraube mit Knauf aus Bakelit für die manuelle Einstellung des Schiebers für die Luftzufuhr, eine Kontaktfeder für den Thermometerkolben und ein Hebel M6, der an dem Schieber für die Luftzufuhr zu befestigen ist.

"Abnahmezertifikat" und "Konformitätserklärung", die zusammen mit den Unterlagen des Heizkessels aufzubewahren sind.

- Kartonverpackung mit Mantel, Thermometer und Dokumentensatz. Der Dokumentensatz enthält: Bedienungshandbuch, Garantiezertifikat, Typenschild TECHNISCHE DATEN HEIZKESSEL und Etiketten zum Aufkleben auf der Konformitätserklärung.

ACHTUNG: Das im Unterlagensatz enthal-

tene Typenschild TECHNISCHE DATEN HEIZKESSEL ist haftfähig und vom Installateur auf einer Seite des Mantels aufzukleben.

Die Seriennummer des Gusseisenkörpers befindet sich auf einem Schild, das mit Nieten im oberen Bereich der Rückseite des Körpers befestigt ist.

Um den Transport, das Auf- und Abladen des Heizkessels zu erleichtern, befinden sich auf seiner Oberseite Haken, die sich zum Anheben eignen.

3 TECHNISCHE EIGENSCHAFTEN UND ABMESSUNGEN

3.1 BESCHREIBUNG

Holz ist eine alternative und wertvolle Energiequelle. Daher ist es wichtig, sie bestmöglich zu nutzen, indem für die

Verbrennung geeignete Technologien eingesetzt werden.

Bei der Planung der durch traditionelle Holzverbrennung beheizten Heizkessel SOLIDA EV standen die Sicherstellung höch-

ster thermischer Leistungsfähigkeit und die Optimierung des Abzugs im Vordergrund.

Die Heizkessel entsprechen der Druckgeräterichtlinie (DGRL oder PED)

2014/68/UE und der Norm EN 303-5./2012

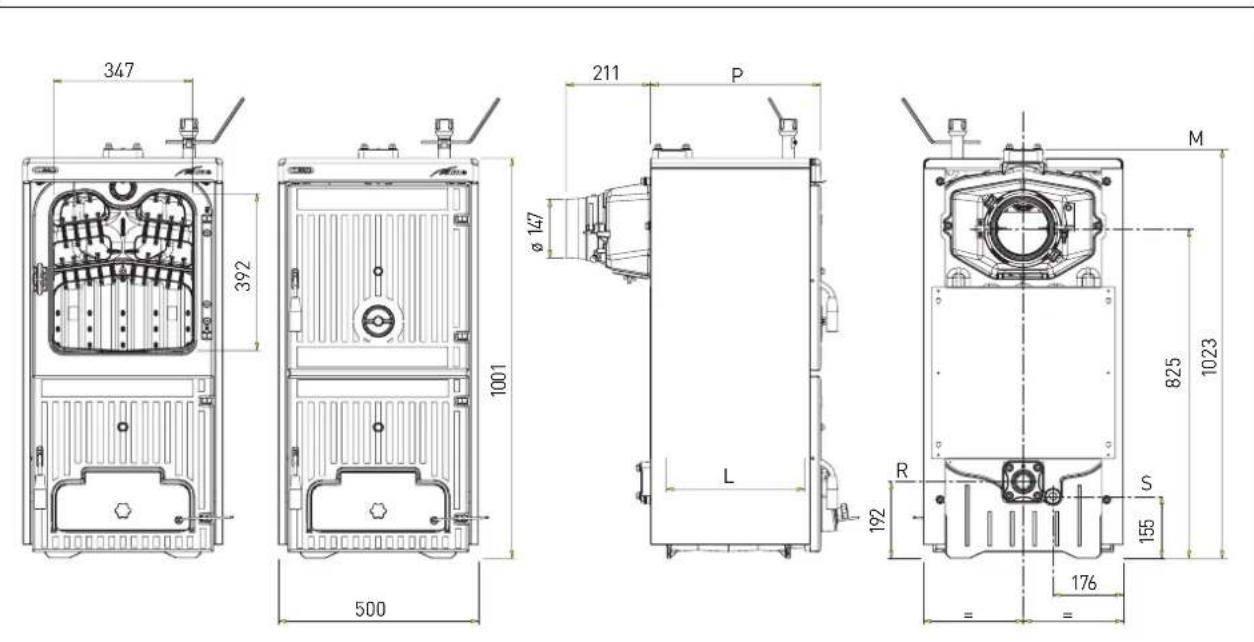

3.2 EINBAUMASSE (Abb. 2)

347 392 1001 500 211 P Ø 147 L M 825 1023 R S 192 155 176 =

M Geräteauslass 2" (UNI-ISO 7/1)
R Geräteeinlass 2" (UNI-ISO 7/1)
S Heizkesselentladung 1/2" (UNI-ISO 7/1)

Abb. 2

3.3 TECHNISCHE DATEN

SOLIDA EV	3	4	5		6	7
Thermische Leistung mit Kohle		kW	23,0	34,0	45,0		56,0
Maximum Leistung mit Holz kW		20,0	30,0	40,0	49,0	58,0
Thermische Leistung mit Holz kW		14,0	20,5	27,5	34,0	40,0
Wirkungsgradklasse EN 303-5/2012			1	1	1	1
Brennzeit einer Kohlenbeschickung		h	≥ 4	≥ 4	≥ 4	≥ 4
Brennzeit einer Holzbeschickung		h	≥ 2	≥ 2	≥ 2	≥ 2
Ladevolumen		dm ^3	42,7	66,4	90,2	113,9	137,7
Minimaler Unterdruck am Kamin		mbar	0,08	0,10	0,12		0,13
Abmessungen
P (Tiefe)		mm	425	575	725	875	1025
L (Tiefe der Verbrennungskammer)		mm	260	410	560	710	860
Gusseisenteile		n°		3	4	5
Max. Betriebstemperatur		°C	95	95	95	95	95
Min. Temper. des Anlagenrückflusswassers		°C	50	50	50	50	50
Max. Betriebsdruck		bar		4	4	4
Prüfdruck		bar		6	6	6
Fassungsvermögen Heizkessel		l	30	39	48	57	66
Gewicht		kg	226	288	350		412

3.3.1 Technische Daten mit dem austauschbaren Bausatz von Klasse 1 zu Klasse 3 (muss separat verlangt werden)

SOLIDA EV	3	4	5		6	7
Austauschbarer Bausatz von Klasse 1 zu Klasse 3		8075990	8075991	8075992	8075993	8075994
Wärmebelastung mit Holz	kW	11,0	17,5		24,0
Thermische Leistung mit Holz kW	8,4		13,7	19,0		23,5
Wirkungsgradklasse EN 303-5/2012		3	3	3	3	3
Brennzeit einer Holzbeschickung	h	≥2	≥2	≥2	≥2	≥2
Ladevolumen	dm3	37,5	58,3	79,2	110,0	120,9
Minimaler Unterdruck am Kamin	mbar	0,20	0,20		0,20

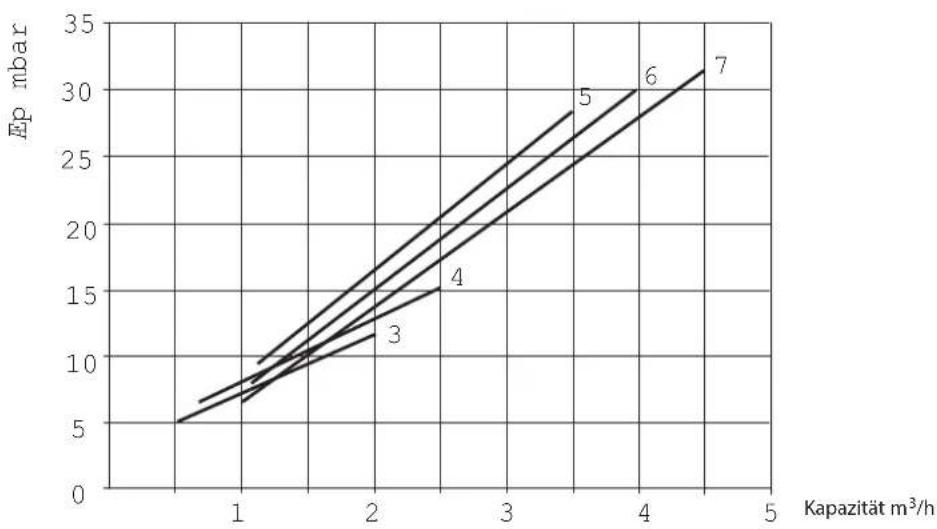

3.4 LADUNGSABNAHME (Abb. 3)

Abb. 3

4 INSTALLATION

4.1 HEIZKESSELRAUM

Die Raumeigenschaften müssen den geltenden Vorschriften entsprechen.

In den Raum muss wenigstens soviel Fri- schluft einfließen können, dass es zu einer ordnungsgemäßen Verbrennung kommt.

Der Raum muss also über Öffnungen mit folgenden Eigenschaften verfügen:

- Pro 1163 kW (1000 kcal/h) muss eine Öffnungsfläche von mindestens 6 cm ^2 vorgesehen werden. In jedem Fall darf die Öffnung nicht kleiner als 100 cm_ betragen. Die Öffnungsfläche kann wie folgt berechnet werden:

wobei "S" in cm2 und "Q" in kcal/h ausgedrückt werden.

- Die Öffnung muss sich im unteren Bereich einer Außenwand befinden. Am Besten gegenüber dem Abgasauslass.

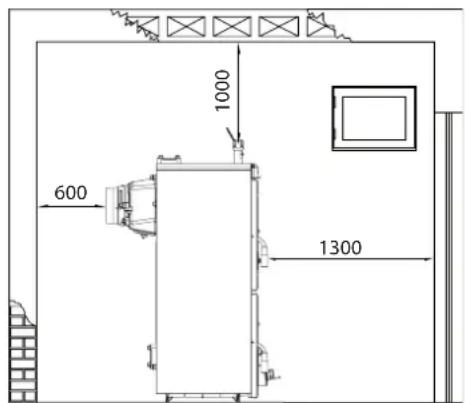

4.1.1 Positionierung in Heizanlage (Abb. 4)

Der Heizkessel muss auf einem nicht brennbaren Untergrund installiert werden. Bei fertiggestellter Installation muss der Heizkessel waagerecht ausgerichtet und stabil sein, um mögliche Schwingungen und Lärmentwicklung zu vermeiden. Hinter dem Heizkessel muss unbedingt Platz gelassen werden, um das Öffnen und die Wartung des Ventilators zu gestatten.

ACHTUNG: Die in der Abbildung angegebenen Mindestabstände sind verbindlich und gelten nur für Modelle mit einer Leistung über 35 kW.

4.2 ANSCHLUSS AN DAS SCHORNSTEINROHR

Ein Schornsteinrohr muss folgenden Eigenschaften genügen:

- Es muss aus undurchlässigem Material bestehen und den Rauchtemperaturen und den Kondensationen widerstehen.

• Es muss ausreichend mechanisch resistent sein und eine schwache Wärmeleitfähigkeit besitzen.
• Es muss vollständig dicht abschließen, damit das Schornsteinrohr nicht abkühlt.
• Sein vertikaler Verlauf muss so lang wie möglich sein. Am Endstück muss sich ein Absauger befinden, der einen effektiven und konstanten Ablass der Brennprodukte gewährleistet.
• Damit der Wind um den Schornstein keine Druckbereiche aufbaut, die sich gegen die Aufstiegskräfte der Brenngase durchsetzen könnten, ist folgendes notwendig: Die Abgasöffnung muss, innerhalb eines Radius von 8 Metern, wenigstens 0,4 Meter über jedes am Kamin befindliche Bauteil überstehen (einschl. dem Dachgiebel).
• Der Durchmesser des Schornsteinrohrs muss größer sein als derjenige des Heizkesselanschlusses. Der Querschnitt von quadratischen oder rechteckigen Schornsteinrohren muss 10% größer sein als der Querschnitt des Heizkesselanschlusses.
• Der Nutzquerschnitt des Schornstein-rohrs berechnet sich wie folgt:

$$ S = K \frac {P}{\sqrt [ ]{H}} $$

S Ergebnis: Querschnitt in cm 2

K Reduktionskoeffizient:

• 0,045 bei Holz
• 0,030 bei Kohle

P Leistung des Heizkessels in kcal/h

H Höhe des Kamins in gemessenen Metern von der Achse der Flamme zum Kaminausgang ins Freie. Bei der Dimensionierung des Schornsteinrohrs muss die effektive Kaminhöhe in Metern berücksichtigt werden. Diese wird von der Flammenachse bis zum Scheitel gemessen. Abzuziehen sind:

• 0,50 m für jede Richtungsänderung, die das Anschlussrohr auf der Strecke vom Heizkessel zum Schornsteinrohr vollführt.
• 1,00 m für jeden horizontalen Meter des Anschlusses selbst.

4.3 ANSCHLUSS AN DIE ANLAGE

Da die Anschlüsse leicht lösbar sein sollen, sind Stutzen mit drehbaren Anschlüssen günstig. Ratsam ist es, an der Rohrleitung der Heizanlage Absperrschieber einzubauen.

ACHTUNG: Ein Sicherheitsventil muss in der Anlage installiert werden nicht im Lieferumfang enthalten.

4.3.1 Auffüllen der Anlage

Bevor der Heizkessel zugeschaltet wird, sollte immer zuerst Wasser durch die Rohrleitungen gepumpt werden, damit evtl. vorhandene Fremdkörper ausgespült werden. Diese könnten den Betrieb des Heizkessels stören.

Das Auffüllen muss langsam erfolgen, damit die Luftblasen aus den entsprechenden Entlüftungsöffnungen austreten können. Diese befinden sich auf der Heizanlage.

Bei Heizanlagen mit geschlossenem Kreislauf müssen der Ladedruck bei kalter Anlage und der Vorstaudruck des Expansionsbehälters mit der Ruhesäulenhöhe der Anlage übereinstimmen. In keinem Fall dürfen sie niedriger liegen (z. B.: bei einer Ruhesäule von 5 Metern müssen Vorstaudruck des Behälters und Ladedruck der Anlage mindestens 0,5 Bar betragen).

4.3.2 Eigenschaften des Speisewassers

Das Speisewasser im Heizkreislauf muss entsprechend der Vorschrift UNI-CTI 8065 behandelt sein. Auch kleine Verkrustungen von einigen Millimetern Stärke verursachen, durch ihre geringe thermische Leitfähigkeit, eine beachtliche Überhitzung der Heizkes-selwände. Dadurch kann es zu schweren Betriebsbeeinträchtigungen kommen.

IN FOLGENDEN FÄLLEN IST EINE BEHANDLUNG DES ZUM BETRIEB DER HEIZANLAGE NÖTIGEN WASSERS UNABDINGBAR:

- sehr ausgedehnte Anlagen (mit großer

1000 600 600

1000 600 1300

Abb. 4

Wassermenge)

• häufiges Einleiten von Wasser zum Auffüllen der Anlage
• falls die Anlage teilweise oder vollständig geleert werden muss.

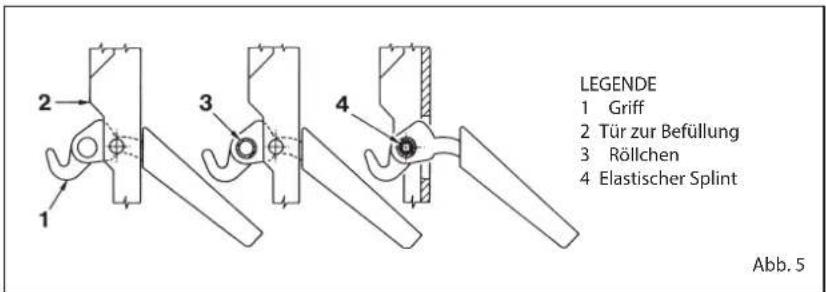

4.4 MONTAGE DES ZUBEHÖRS (Abb. 5 - Abb. 5/a)

Die Griffe zum Verschließen der Türen und die Schraube mit dem Einstellknauf für den Schieber für die Zuluft werden separat geliefert, da sie während des Transports beschädigt werden könnten. Sowohl die Griffe wie die Schraube mit Knauf befinden sich in Nylontüten im Ascheauffangbehälter. Für die Montage der Griffe wie folgt vorgehen (Abb. 5):

• Einen Griff (1) nehmen, in den Schlitz der Tür zur Befüllung (2) einführen und das Röllchen (3) in die Bohrung des Griffs einsetzen; durch Einsetzen des elastischen Splints (4) den Griff feststellen.
• Dieselbe Vorgehensweise für die Tür des Aschenkastens anwenden.

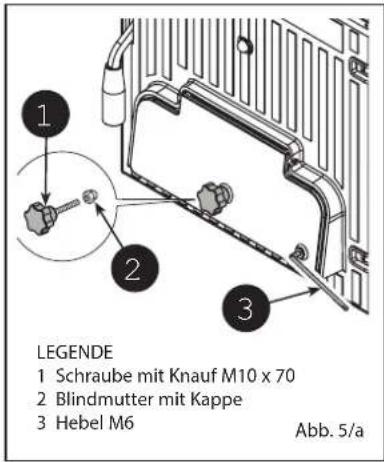

Für die Montage der Schraube mit Knauf wie folgt vorgehen (Abb. 5/a):

- Die Befestigungsschraube M8 x 60 des Schiebers der Zuluft auf der Tür

LEGENDE 1 Griff 2 Tür zur Befüllung 3 Röllchen 4 Elastischer Splint Abb. 5

des Aschenkastens entfernen und die Schraube mit dem Knauf aus Bakelit (1), die in der Verpackung enthalten ist, einschrauben. Auf das Ende der Schraube M10 die Blindmutter mit Kappe (2) setzen.

- Den Hebel M6 (3) am Zuluftschieber befestigen, indem er gegen rechts in die waagerechte Stellung gebracht wird. An dem Ende des Hebels befindet sich eine Bohrung, durch die die Kette des Thermostatreglers geführt wird.

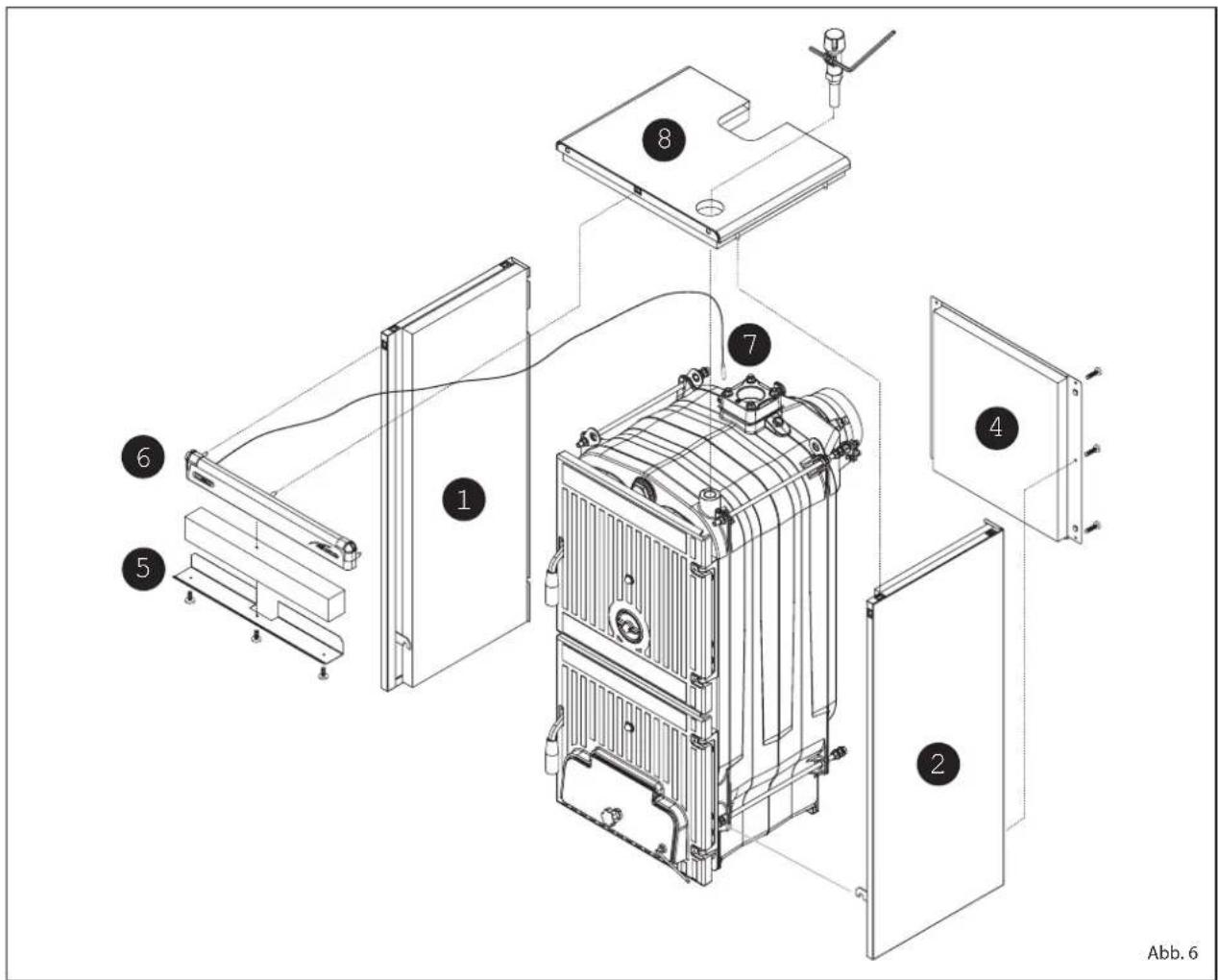

4.5 MONTAGE DES MANTELS (Abb. 6)

Auf der Rückseite des Heizkessels sind auf die beiden oberen Zugstangen drei Muttern geschraubt: Die zweite und dritte Muttern

LEGENDE 1 Schraube mit Knauf M10 x 70 2 Blindmutter mit Kappe 3 Hebel M6 Abb. 5/a

dienen dazu, die Seitenteile des Mantels korrekt zu positionieren. Auf die unteren Zugstangen sind sowohl im vorderen wie im hinteren Bereich des Heizkessels zwei Muttern geschraubt, von denen eine die Halterungsbügel der Seitenteile feststellt. Die Montage der Komponenten des Mantels ist wie folgt auszuführen:

• Die zweite und dritte Mutter jeder Zugstange um einige Umdrehungen aufschrauben.
• Das linke Seitenteil (1) an der unteren und oberen Zugstange des Heizkessels einhängen und die Position von Mutter und Gegenmutter der oberen Zugstange einstellen.
• Das Seitenteil durch Anziehen der Gegenmuttern feststellen.
• Um das rechte Seitenteil (2) zu montieren, auf dieselbe Weise vorgehen.
• Das hintere Paneel (4) einhängen, indem die Passfedern in die Schlitze auf jedem Seitenteil geführt werden und an den Seitenteilen mit sechs Blechschrauben blockieren.
• Das schützende Ablenkblech (5) wird am Frontpaneel (6) mit drei Blechschrauben befestigt. Zwischen die beiden Elemente Steinwolle einsetzen.
• Das Frontpaneel (6) mithilfe von Druckstiften befestigen.
• Das Rohr des Thermometers (7) auswickeln und und in die Hülse des hinteren oberen Bereichs einsetzen, wobei die auf circa 45 mm zugeschnittene Kontaktfeder einzuführen ist. Das Kabel des Thermometers muss auf Isoliermaterial aufliegen und darf nicht direkt in Kontakt mit dem Gusseisenkörper kommen.
• Den Deckel (8) an den Seitenteilen des Heizkessels mithilfe von Druckstiften befestigen.
• Das Klebeschild TECHNISCHE DATEN HEIZKESSEL auf der linken oder rechten Seite des Mantels aufkleben, sodass es nach Beendigung der Installation des Geräts zu sehen ist.

ANMERKUNG: Gemeinsam mit den Unterlagen des Heizkessels sind das "Abnahmezertifikat" und die "Konformitätserklärung" aufzubewahren, die sich in der Brennkammer befinden.

4.6 THERMOSTATGESTEUERTER ABZUGSREGLER

Der thermostatgesteuerte Abzugsregler gestattet eine kontinuierliche Anpassung der Luftmenge, die dem Feuerraum des Heizkessels zugeführt wird.

Dieser Regler wirkt über eine Verbindungskette auf die untere Tür für die Zufuhr von Primärluft. Sobald die festgelegte Temperatur erreicht wird, sorgt der Regler automatisch für die Verringerung der Öffnung des Türchens für die Luftzufuhr, um die Verbrennung zu verlangsamen und eine Überhitzung zu vermeiden. Zur Optimierung der Verbrennung befindet sich

Regler "THERMOMAT RT-C" Abb. 7

Regler "REGULUS RT2" Abb. 8

auf der oberen Tür zur Befüllung ein rundes Einstellungstürchen zur Verteilung der Sekundärluft, die dem Fluss der Verbrennungsprodukte entgegenströmt. Dieser Prozess, durch den die Leistung noch weiter gesteigert wird, gestattet eine noch effizientere Nutzung des Brennstoffes. Die Heizkessel können beliebig mit zwei verschiedenen Arten von Thermostatreglern ausgestattet werden.

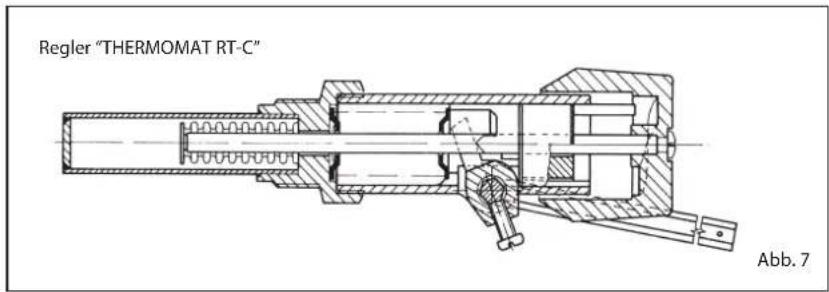

4.6.1 Regler "THERMOMAT RT-C" (Abb. 7)

Der Regler "Thermomat" besitzt einen Griff aus wärmehärtbarem Harz. Er kann von 30°C bis 100°C eingestellt werden.

Den Regler auf die Öffnung 3/4" des vorderen Kopfes einstellen und den roten Zeiger in den oberen Bereich stellen.

Nachdem das Instrumentenhaltepaneel montiert und die Kunststoffhalterung entfernt wurden, wird der Hebel mit Kettchen in den Reglerhalter eingesetzt. Falls das Gelenk, das die Kette mit dem Hebel verbindet, entfernt wird, ist darauf zu achten, dass dieses sich beim Wiedereinbau in der selben Position befindet. Nachdem der Drehknopf auf 60°C eingestellt ist, den Hebel mit Kettchen in eine leicht nach unten geneigte Stellung bringen, so dass das Kettchen axial mit dem Anschluss des Lufteinlassschiebers ausgerichtet ist.

Die Regulierung des "Thermomat" besteht im Wesentlichen daraus, die Länge des Kettchens zu bestimmen. Wie folgt vorgehen:

• Den Drehknopf auf 60°C einstellen.
• Den Heizkessel mit offenem Lufteinlassschieber anmachen.
• Nachdem das Heizkesselwasser eine Temperatur von 60°C erreicht hat, das Kettchen am Hebel des Lufteinlassschiebers befestigen. Der Schieber muss dabei

eine Öffnung von 1 mm aufweisen.

- Nun ist der Regler eingestellt und die gewünschte Betriebstemperatur kann durch Drehen des Drehknopfes justiert werden.

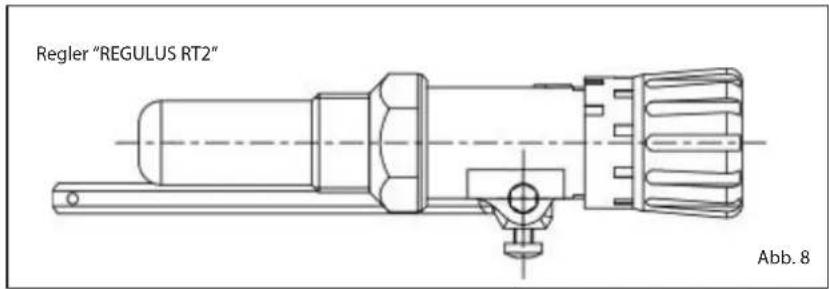

4.6.2 Regler "REGULUS RT2" (Abb. 8)

Der Regelbereich liegt zwischen 30°C und 90°C. Zur Montage und Inbetriebnahme siehe die Anweisungen des Reglers "Thermomat".

4.7 SICHERHEITS-WÄRMETAUSCHER

Auf Anfrage wird der Sicherheits-Wärmetauscher in Form eines Satzes mit folgender Bestellnr geliefert:

• 8105200 für SOLIDA EV 3/4/5
• 8105201 für SOLIDA EV 6/7.

Dieser Satz kommt im Falle von Anlagen mit geschlossenem Ausdehnungsgefäß und einer Leistung unter 35 kW zur Anwendung. Er dient der Kühlung des Heizkessels im Falle von Überhitzung über ein Wärmeablassventil, das hydraulisch am Eingang des Wärmetauschers angeschlossen wird.

Im Austrittsbereich des Wärmetauschers ist ein Auslaufrohr mit Trichter und Siphon vorzusehen, das in einen geeigneten Abfluss führt. Eine Sichtkontrolle des Abflusses muss möglich sein.

ACHTUNG: Wird diese Vorkehrung nicht getroffen, kann ein mögliches Eingreifen des Wärmeablassventils Personen, Tieren und Gegenständen Schäden zuführen, für die der Hersteller keinerlei Verantwortung übernimmt.

Vor der Inbetriebnahme des Heizkessels überprüfen, dass die Wasserdurchflussmenge am Wärmeablassventil sichergestellt ist.

4.8 HYDRAULISCHER VERBINDUNGSPLAN

4.8.1 Anlage mit offenem Expansionsbehälter (Abb. 9)
    note right of IR LEGENDE
        Legend: LEGENDE
        VE Offener B
        VS Anlagen
        VM Mischwe
        VR Rücksch
        PI Anlagen
        IR Heizanl

LEGENDE
VE Offener Expansionsbehälter
VS Anlagensicherheitsventil 3 Bar 1/2"
VM Mischventil
VR Rückschlagventil
PI Anlagenpumpe
IR Heizanlage

Abb. 9

4.8.2 Anlage mit geschlossenem Expansionsbehälter und Sicherheitswärmetauscher mit optionalem Thermostatikventil (Abb. 10)

LEGENDE
VE Expansionsbehälter
VS Anlagensicherheitsventil 3 Bar 1/2"
VM Mischventil
VR Rückschlagventil
PI Anlagenpumpe
IR Heizanlage
VT Thermostatikventil (Öffnung 97°C)
SC Sicherheitswärmetauscher
F Filter
ACHTUNG:
Der Sicherheitswärmetauscher ist im optionalen Set Nr. 8105200/01 enthalten.
Wasserzulauftemperatur des Sicherheitswärmetauschers: 10°C.
Wasserzulaufdruck des Sicherheitswärmetauschers: 2 Bar.
Die Montage des Sicherheitswärmetauschers (SC) ist Pflicht.
Vor der Inbetriebnahme des Heizkessels überprüfen, dass die Wasserdurchflussmenge am Thermostatventil (VT) sichergestellt ist.

Abb. 10

5 GEBRAUCH UND WARTUNG

5.1 KONTROLLEN VOR DEM

EINSCHALTEN

Vor der Inbetriebnahme des Heizkessels sind folgende Anweisungen zu befolgen:

• Die Anlage, an die der Heizkessel angeschlossen wird, sollte vorzugsweise über ein System mit offenem Ausdehnungsgefäß (Abb. 9) verfügen.
• Die Leitung, über die der Heizkessel mit dem Ausdehungsgefäß verbunden wird, muss über einen Durchmesser verfügen, der den geltenden Bestimmungen gerecht wird.
• Während des Betriebs des Heizkessels muss die Heizpumpe stets laufen.
• Der Pumpenbetrieb darf niemals etwa durch einen Umgebungsthermostat unterbrochen werden.
• Sollte die Anlage mit einem 3- oder 4-Wege-Mischventil ausgestattet sein, muss dieses immer in Richtung Anlage geöffnet sein.
• Sicherstellen, dass der Abzugsregler korrekt funktioniert und der Automa-

tikbetrieb des Luftzufuhrschiebers nicht durch Hindernisse beeinträchtigt wird.

5.2 THERMOMETER DES HEIZKESSELS (Abb. 11)

Zeit die Temperatur des Wassers des Heizkessels an (Pos. 1).

5.3 LUFTEINSTELLUNG (Abb. 11)

Die Einstellung der Primärluft erfolgt automatisch über das Thermostatventil. Die der Sekundärluft hingegen ist über das runde Türchen im oberen Bereich der Befüllungstür vom Bediener einzustellen.

Beim ersten Einschalten sind Primär- und Sekundärluft einzustellen, wobei zu beachten ist, dass die Primärluft die Leistung des Heizkessels und somit die Holzmenge bestimmt, die verbrannt wird, während die Sekundärluft die Verbrennung optimiert.

Die optimale Einstellung des Betriebs der

SOLIDA EV ist erzielt, wenn Heizkessel und Kamin sich „in Temperatur“ befinden.

Je nach verwendetem Holz und seiner tatsächlichen Feuchtigkeit das runde Türchen drehen (zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn), um die optimale Flamme zu erhalten: Orange-rosa-weiße Flamme mit leicht bläulicher Mitte.

ACHTUNG: Sekundärluftregler mit hohen Temperaturen! Schutzhandschuhe oder geeignetes Werkzeug verwenden, um Verbrennungen zu vermeiden.

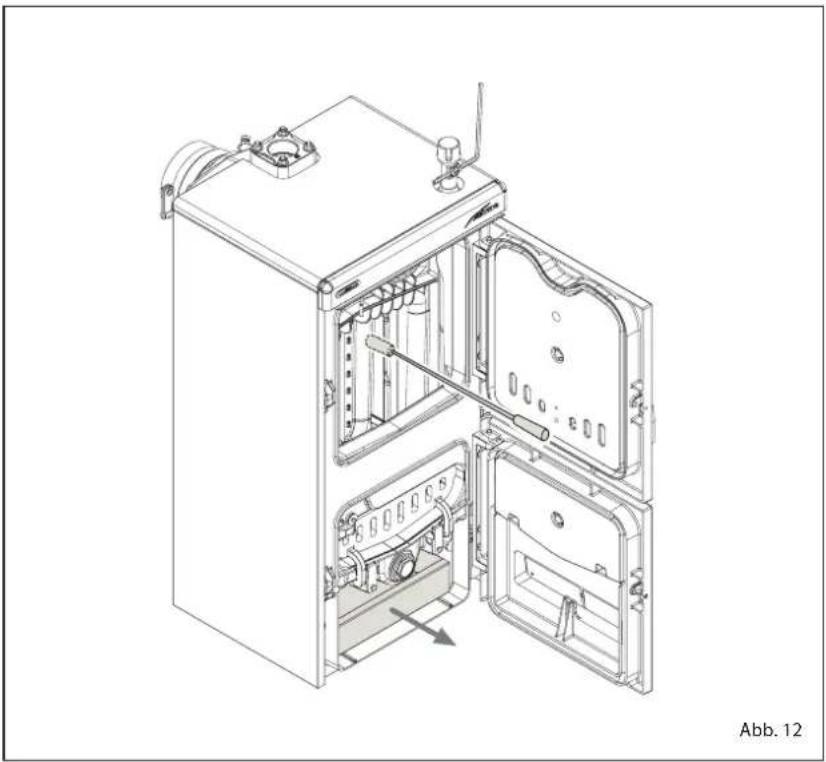

5.4 REINIGUNG (Abb. 12)

Die Reinigung muss regelmäßig erfolgen, wobei neben der Sauberkeit der Rauchdurchzugsbereiche auch die Reinheit des Aschenkastens sicherzustellen ist, indem die Asche entfernt wird, die sich im Auffangbehälter befindet. Für die Reinigung der Rauchdurchzugsbereiche eine geeignete Rohrbürste verwenden.

1 OPENEN COSHLIESSDE

Abb. 11

Wartungsarbeiten, Demontage oder Entsorgen dürfen nur erfolgen, falls der Heizkessel zuvor ordnungsgemäß entleert wurde. Die Entleerungsarbeiten dürfen nicht mit hohen Wassertemperaturen ausgeführt werden.

ACHTUNG: Das Sicherheitsventil der Anlage muss von einem qualifizierten Techniker überprüft werden in Übereinstimmung mit den Gesetzen des Landes, der Verteilung und die manuelle Sicherheitsventil.

Falls die Anlage vollständig geleert und für lange Zeit nicht benutzt wird, muss das Sicherheitsventil überprüft werden.

Sollte das Sicherheitsventil gestört und die Nacheichung nicht möglich sein, das Ventil durch ein neues Ventil mit folgenden Merkmalen austauschen: 1/2", geeicht auf 3 Bar. Das Ventil muss ebenfalls der Vorschrift PED 2014/68/UE entsprechen.

5.6 DEMONTAGE, ENTSORGUNG UND RECYCLING DES GERÄTES

Wenn das Gerät am Ende seiner Lebensdauer angelangt ist, MUSS ES GETRENNT ENTSORGT WERDEN, wie es von der geltenden Gesetzgebung des Nutzerlandes vorgesehen wird.

ES DARF NIEMALS zusammen mit dem Hausmüll entsorgt werden.

Es kann gegebenenfalls an Recycling-Zentren übergeben werden oder an die Händler, die diesen Service anbieten.

Die getrennte Entsorgung verhindert Umwelt- und Gesundheitsschäden. Außerdem ermöglicht sie die Rückgewinnng vieler wiederverwertbarer Materialien, mit einer beachtlichen wirtschaftlichen und energetischen Einsparung.
