Tip produs	Cazan de lemn din fontă
Marcă	SIME
Model	SOLIDA EV
Game de putere termică pe lemn	De la 14,0 kW (model 3) la 40,0 kW (model 7)
Putere maximă pe lemn	De la 20,0 kW (model 3) la 58,0 kW (model 7)
Putere termică pe cărbune	De la 23,0 kW (model 3) la 67,0 kW (model 7)
Clasa de eficiență EN 303-5/2012	1 (sau 3 cu kit opțional)
Dimensiuni (adâncime totală)	De la 425 mm (model 3) la 1025 mm (model 7)
Adâncimea camerei de ardere	De la 260 mm (model 3) la 860 mm (model 7)
Greutate	De la 226 kg (model 3) la 474 kg (model 7)
Capacitatea cazanului	De la 30 L (model 3) la 66 L (model 7)
Volum de încărcare (lemn)	De la 42,7 dm³ (model 3) la 137,7 dm³ (model 7)
Durata unei încărcări (lemn)	≥ 2 ore
Durata unei încărcări (cărbune)	≥ 4 ore
Temperatura maximă de funcționare	95 °C
Temperatura minimă de retur	50 °C
Presiunea maximă de funcționare	4 bar
Presiunea de test	6 bar
Depresiunea minimă la coș	De la 0,08 mbar (model 3) la 0,13 mbar (model 7)
Conexiuni hidraulice	Refulare și retur: 2" (UNI-ISO 7/1); descărcare: 1/2" (UNI-ISO 7/1)
Alimentare	Lemn sau cărbune (combustibil solid)
Reglare	Regulator de tiraj termostatic (Thermomat RT-C sau Regulus RT2)
Întreținere	Curățare anuală a pasajelor de fum și a cenușarului; verificare anuală a supapei de siguranță
Piese de schimb și reparabilitate	Utilizați numai piese de schimb originale; intervenție de către un tehnician calificat
Norme	Directiva PED 2014/68/UE, norma EN 303-5/2012

Întrebări frecvente - SOLIDA EV SIME

Ce combustibili pot folosi cu cazanul SOLIDA EV?

Puteți folosi lemn sau cărbune. Lemnul trebuie să fie uscat și de bună calitate pentru a optimiza randamentul.

Cum se reglează aerul primar și secundar?

Aerul primar este reglat automat de regulatorul termostatic. Aerul secundar se reglează manual prin ușa rotundă situată pe ușa de încărcare. Rotiți-o în sens invers acelor de ceas pentru a deschide și în sensul acelor pentru a închide, până obțineți o flacără portocaliu-roz-alb cu centru albastru.

Care este presiunea maximă de funcționare?

Presiunea maximă de funcționare este de 4 bar. Presiunea de test este de 6 bar.

Trebuie să instalez un schimbător de siguranță?

Da, este obligatoriu să instalați schimbătorul de siguranță (kit opțional) pe instalațiile cu vas de expansiune închis cu putere mai mică de 35 kW, pentru a evita supraîncălzirile.

Cum se curăță cazanul?

Curățarea trebuie efectuată regulat: curățați pasajele de fum cu o perie specială și goliți cenușarul eliminând cenușa din vasul de colectare.

Ce să fac în caz de pană sau defecțiune?

Dezactivați aparatul și nu încercați nicio reparație singur. Contactați exclusiv un tehnician calificat. Utilizați numai piese de schimb originale.

Ce temperatură minimă de retur a apei trebuie să respect?

Temperatura minimă de retur a instalației este de 50 °C. Sub aceasta, se pot forma condensuri și pot deteriora cazanul.

Cum se montează mânerele ușilor?

Introduceți mânerul în fanta ușii, introduceți rolele în orificiul mânerului, apoi blocați cu știftul elastic furnizat. Repetați pentru ușa cenușarului.

Unde se aplică plăcuța cu caracteristici tehnice?

Plăcuța adezivă cu caracteristici tehnice trebuie aplicată pe un flancul învelișului de către instalator, astfel încât să fie lizibilă după instalare.

Cum se elimină cazanul la sfârșitul vieții?

Nu o aruncați cu deșeurile obișnuite. Duceți-o la un centru de colectare selectivă sau la un vânzător care oferă acest serviciu, conform legislației în vigoare.

MANUAL DE UTILIZARE SOLIDA EV SIME

Manualul de instructiuni este parte integranta a produsului si trebuie predat utilizatorului. Cititi cu atentie avertizarile din manual privind instalarea, utilizarea si întretinerea aparatului. Pastrati acest manual pentru consultarea ulterioara.

Instalarea trebuie efectuata de personal calificat, conform normelor în vigoare si instructiunilor puse la dispozitie de producator. Instalarea gresita poate cauza ranirea persoanelor si deteriorarea bunurilor. Producatorul nu îsi asuma responsabilitatea în aceste cazuri.

Asigurati-va ca produsul este integru. În caz de neclaritati nu utilizati aparatul si adresati-va furnizorului. Componentele ambalajului trebuie eliminate conform prevederilor normelor în vigoare.

Înainte de a efectua orice interventie de în-tretinere a aparatului, întrerupeti alimentarea cu energie electrica de la întrerupa-torul general al instalatiei.

În cazul aparitiei unor defecte sau în cazul în care aparatul nu functioneaza în mod adecvat, opriti-l si nu încercati sa il reparati

în nici un fel. Adresati-va exclusiv tehnicienilor autorizati. Reparatia se va face folosind exclusiv piese de schimb originale.

Nerespectarea celor de mai sus poate duce la compromiterea integritatii instalatiei si a componentelor si la crearea de pericole pentru siguranta utilizatorilor. Producatorul nu își asuma nicio responsabilitate pentru acestea.

Este obligatorie efectuarea operatiilor de intretinere a aparatului si a conductei de evacuare a fumului cel putin o data pe an.

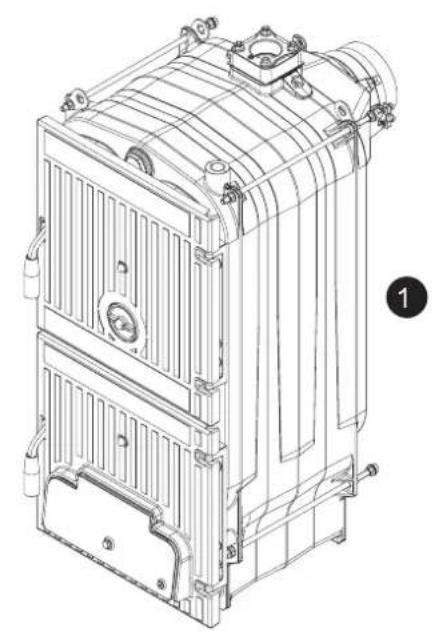

2 LIVRARE

Cazanul este livrat în doua colete separate, conform indicatiilor din fig. 1:

- Corpul cazanului este fabricat din fonta si este prevazut cu camera de fum cu clapeta de reglare, cu recipient de colectare a cenusii si cu un regulator termostatic de tiraj. O punga din plastic ce contine: 2 mânere pentru usi, un surub cu cap din bachelita (rasina sintetica) pentru reglarea manuala a clapetei de admisie a aerului, un arc de contact pentru termometru si pârghia M6 care trebuie fixata pe clape-

ta de admisie a aerului. "Certificat de punere in functiune" si "Declaratie de conformitate" care trebuie pastrate impreuna cu documentele cazanului.

- Colet din carton care contine mantaua, termometrul si setul de documente. Setul de documente contine: manualul de instructiuni, certificatul de garantie, placuta cu DATE TEHNICE ale CAZANULUI si etichetele care trebuie aplicate pe declaratia de conformitate.

ATENTIE: Placuta DATE TEHNICE CA-

ZAN aflata în setul cu documente este adeziva si trebuie aplicata de catre instalator în partea laterala a mantalei.

Numarul de serie al corpului din fonta se afla pe o placuta nituita aplicata în partea din spate a acestuia.

Pentru a facilita transportul, încarcarea si descarcarea cazanului, au fost pre-vazute dispositive adecvate de ridicare (cârlige) care se afla în partea de sus a acestuia.

Lemnul este o sursa de energie alternativa de mare pret; de aceea, este indispensabila

utilizarea acestuia în cel mai bun mod cu putinta folosind cele mai noi tehnologii. Cazanele din fonta, cu combustie traditionala pe lemne, SOLIDA EV au fost proiectate

pentru a asigura cel mai înalt randament termic si optimizarea tirajului. Cazanele sunt conforme prevederilor Directivei PED 2014/68/UE si Normei EN 303-5/2012.

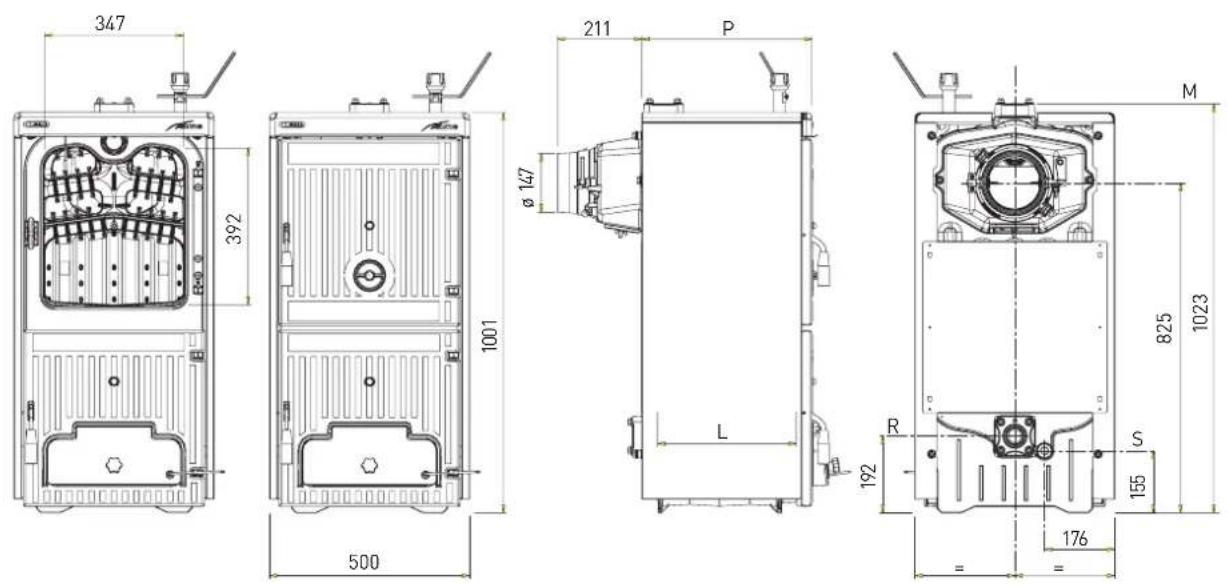

3.2 DIMENSIUNI DE OCUPARE A SPATIULUI (fig. 2)

M Tur instaaltie 2" (UNI-ISO 7/1)
R Retur instalatie 2" (UNI-ISO 7/1)
5 Evacuare cazan 1/2" (UNI-ISO 7/1)

Fig. 2

3.3 DATE TEHNICE

SOLIDA EV 34567
Putere termica nominala cu carbune	kW	23,0		34,0		45,0
Putere maxima cu lemne	kW	20,0	30,0	40,0	49,0	58,0
Putere termica nominala cu lemne	kW	14,0	20,5	27,5	34,0	40,0
Clasa de randament EN 303-5/2012		1	1	1	1	1
Durata unei încarcaturi cu carbune	h	≥ 4	≥ 4	≥ 4	≥ 4	≥ 4
Durata unei încarcaturi cu lemne	h	≥ 2	≥ 2	≥ 2	≥ 2	≥ 2
Volum de incarare	dm ^3	42,7	66,4	90,2	113,9	137,7
Depresiunea minima la cos	mbar	0,08	0,10	0,12	0,13	0,15
Dimensiuni
P (adancime)	mm	425	575	725	875	1025
L (adancime camera de combustie)	mm	260	410	560	710	860
Elementi din fonta	buc	3	4	5	6	7
Temperatura maxima in exercitiu	°C	95	95	95	95	95
Temperatura min. a apei per retur instalatie	°C	50	50	50	50	50
Presiune maxima de lucru	bar	4	4	4	4	4
Presiune de collaudo	bar	6	6	6	6	6
Capacitatea cazanului	l	30	39	48	57	66
Greutate	kg	226	288	350	412	474

56,0

3.3.1 Date tehnice cu kit comutabil de la clasa 1 la clasa 3 (de solicitat separat)

SOLIDA EV	3	4	5	6	7
Kit comutabil de la clasa 1 la clasa 3		8075990	8075991	8075992	8075993
Capacitate termica cu lemne	kW	11,0	17,5	24,0	29,5
Putere termica nominala cu lemne	kW	8,4	13,7	19.0	23,5
Clasa de randament EN 303-5/2012	3	3	3	3	3
Durata unei încarcaturi cu lemne	h	≥ 2	≥ 2	≥ 2	≥ 2
Volum de incarare	dm3	37,5	58,3	79,2	100,0
Depresiunea minima la cos	mbar	0,20	0,20	0,20	0,20

3.4 PIERDERI DE SARCINA (fig. 3)

4 INSTALARE

4.1 CENTRALA TERMICA

Centrala termica trebuie sa corespunda tuturor cerintelor si normelor pentru instalatii consumatoare de combustibil solid. Este in plus necesar ca centrala termica sa fie bine aerisita, sa patrunda o cantitate de aer cel putin egala cu cea necesara pentru o combustie normala.

Este deci necesar, sa se execute pe peretii centralei, fante care sa fie conforme cu urmatoarele cerinte:

- Sa alba o sectiune libera de cel putin 6 cm ^2 pentru fiecare 1.163 kW (1000 kcal/h). Sectiunea minima a fantei nu trebuie sa fie mai mica de 100 cm ^2 . Sectiunea poate fi calculata utilizand urma-toare formula:

$$ s ^ {Q} = \frac {}{1 0 0} $$

Unde "S" este exprimat in cm ^2 , "Q" in kcal/h

- Fanta trebuie sa fie amplasata in partea de jos a peretelui exterior, preferabil in partea opusa aceleia pe care este amplasata evacuarea gazelor arse.

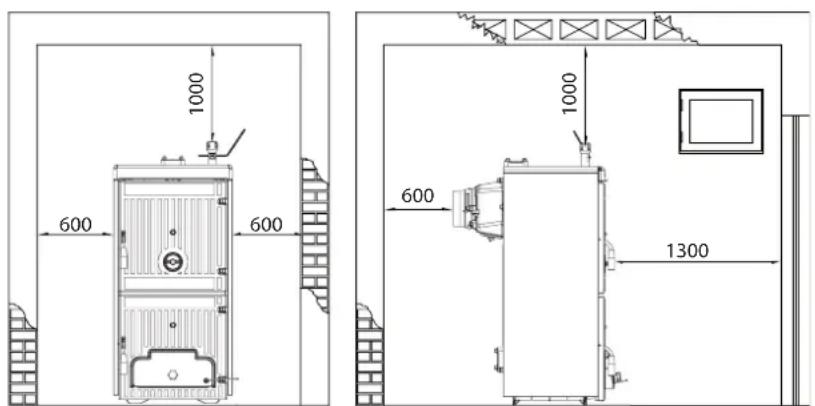

4.1.1 Amplasarea în centrala termica (fig. 4)

Cazanul trebuie amplasat pe un suport necombustibil.

Dupa instalare, cazanul trebuie sa fie in pozitie perfect orizontala si stabila pentru a reduce vibratiile si zgomotul.

În spatele cazanului trebuie lasat un spatiu liber cu dimensiuni adecvate care sa permita deschiderea si întretinerea ventilatorului.

ATENTIE: Distantele minime indicate în figura sunt obligatorii si se refera numai la modelele cu potential mai mare de 35 kW.

4.2 RACORDUL LA COSUL DE FUM

Cosul de fum trebuie sa corespunda urma-toarelor cerinte:

• trebuie sa fie dintr-un material etans, izolant termic si rezistent la temperaturile inalte ale gazelor arse, pentru a evita formarea condensului sau racirea gazelor arse;
• trebuie sa dispuna de o rezistenta mecanica suficienta si o conductivitate termica redusa;
• trebuie sa fie etans, pentru a evita racirea cosului de fum;
• trebuie sa fie montat in linie perfect verticala cu partea terminala construita astfel incat sa constituie un aspirator static care sa asigure o evacuare eficienta si constanta a gazelor arse;
• pentru ca vantul sa nu impiedice evacuarea gazelor arse spre exterior trebuie ca orificiul de evacuare sa fie cu cel putin 0.4 m deasupra oricarei structuri alaturate cosului (inclusiv culmea acoperisului), care sa nu se afle situat la o distanta mai mica de 8 m;
• cosul de fum nu trebuie sa aiba un diametru inferior fata de racordul cazanului: pentru cosuri de fum cu sectiune patrata sau rectangulara, sectiunea interna trebuie marita cu 10% fata de cea a racordului cazanului;
• sectiunea utila a cosului de fum poate fi obtinuta din urmatoarea formula:

$$ S = K \frac {P}{\sqrt {H}} $$

S sectiune rezultanta in cm 2

• 0,045 pentru lemne
• 0,030 pentru carbune

H inaltimea cosului in metri, masurata de la axa flacarii pana la evacuarea cosului in atmosfera. La dimensionarea cosului de fum trebuie sa se tina cont de inaltimea efectiva a cosului in metri, masurata de la flacara la varf, din care se scade:

• 0.50 m pentru fiecare schimbare de directie a conductei de racord dintre cazan si cosul de fum;
• 1.00 m pentru fiecare metru de lungime orizontala a racordului.

4.3 RACORDAREA LA INSTALATIE

Se recomanda ca racordurile sa fie usor demontabile, realizate prin racorduri olandeze.

Se recomanda montarea clapetelor de sens pe conductele instalatiei de incalzire.

ATENTIE: E obligatorie montarea supapei (valvei) de siguranta a instalatiei, nu sunt incluse în livrare.

4.3.1 Umplerea instalatiei

In scopul eliminarii mizeriei si a corpuri- lor straine ce ar putea compromite buna functionare a grupului, inainte de racordarea hidraulica a acestuia, se recomanda spalarea instalatiei.

Umplerea instalatiei se va efectua intr-un ritm lent, pentru a permite eliminarea aerului prin dezaeratoarele din instalatia de incalzire.

In instalatiile de incalzire cu circuit inchis, presiunea de incarcare cu instalatia rece si presiunea de preincarcare a vasului de expansiune, trebuie sa corespunda, sau oricum sa nu fie mai mici decat inaltimea coloanei statice a instalatiei (de exemplu, pentru o coloana statica de 5 m, presiunea de preincarcare a vasului de expansiune si presiunea de incarcare a instalatiei trebuie sa fie cel putin 0.5 bar).

4.3.2 Caracteristicile apei de alimentare

Apa pentru alimentarea circuitului de încalzire trebuie tratata conform prevederilor Normei UNI-CTI 8065.

Va reamintim depunerile, chiar si cu dimensiuni de numai câtiva milimetri pot provoca, din cauza conductivitatii reduse, supraîncalzirea peretilor cazanului si aparitia unor situatii neplacute.

LUT NECESARA, TRATAREA APEI UTILIZATE IN INSTALATIILE DE INCALZIRE,

1000 600 600 1300 600 1000

Fig. 4

IN URMATOARELE CAZURI:

• In instalatii de tip extins (cu volum mare de apa).
• In cazul reincarcarii dese a instalatiei.
• In cazul in care este necesara golirea totala sau partiala a instalatiei, in mod repetat.

4.4 MONTAREA ACCESORIILOR

(fig. 5 - fig. 5/a)

Mânerele pentru închiderea usilor si surubul cu cap pentru reglarea clapetei de aer sunt furnizate separat deoarece exista riscul deteriorarii acestora în timpul transportului. Atât mânerele, cât si surubul de reglare se afla în pungi din nylon introduse în recipientul pentru cenusa.

Pentru a monta mânerele procedati în felul urmator (fig. 5):

• Luati un mâner (1), introduceti-l în fanta usii de încarcare (2), introduceti rola (3) în orificiul mânerului si blocati mânerul cu ajutorul splintului elastic (4).
• Efectuati aceeasi operatiune si în cazul mânerului usii cenusarului.

Pentru a monta surubul cu cap de reglare procedati în felul urmator (fig. 5/a):

- Scoateti surubul M8 x 60 care fixeaza

clapeta de admisie a aerului pe usa cenusarului si însurubati surubul cu cap din bachelita (1) aflat în ambalaj. Montati pe extremitatea surubului M10 piulita oarba cu calota (2).

- Fixati pârghia M6 (3) pe clapeta de aer si asezati-o în pozitie orizontala spre dreapta. Pe extremitatea pârghiei se afla un orificiu în care trebuie introdus lantul regulatorului termostatic.

4.5 MONTAREA MANTALEI

(fig. 6)

A doua si a treia piulita se folosesc pentru montarea corecta a panourilor laterale ale mantalei.

LEGENDA

1 Mâner
2 Usa de încarcare
3 Rola
4 Splint elastic

Fig. 5

LEGENDA

1 Surub cu cap pentru reglare M10 x 70
2 Piulita de sprijin
3 Pårghie M6

Fig. 5/a

Fig. 6

În tirantii inferiori, atât în partea anterioara, cât si în partea posterioara a cazanului, sunt însurubate doua piulite dintre care una are rolul de a bloca suporturile de sustinere a panourilor laterale.

Montarea componentelor mantalei trebuie efectuata în ordinea urmatoare:

• Slabiti cu câteva rotatii a doua sau a treia piulita a fiecarui tirant.
• Prindeti partea laterala stânga (1) pe tirantul inferior si superior al cazanului si reglati pozitia piulitei si a contrapiulitei tirantului superior.
• Strângeti contrapiulitele pentru a bloca panoul lateral
• Procedati în acelasi fel pentru a monta panoul lateral din dreapta (2).
• Pentru a fixa panoul din spate (4) introduceti lamelele în fantele aflate pe fiecare laterala si fixati-l pe laterale cu ajutorul celor sase suruburi autofiletante.
• Deflectorul de pozitie (5) este fixat pe panoul frontal (6) cu trei suruburi autofiletante. Introduceti vata minerala între cele doua elemente.
• Fixati panoul frontal (6) cu ajutorul diblurilor de fixare.
• Desfaceti capilarul termometrului (7) si introduceti-l în teaca capului posterior; introduceti clema de contact care va trebui taiata la aproximativ 45 mm. Cablul termometrului trebuie asezat deasupra izolatorului si nu trebuie sa intre în contact cu corpul din fonta.
• Fixati capacul (8) pe panourile laterale ale cazanului cu ajutorul diblurilor de fixare.
• Aplicati placuta adeziva DATE TEHNICE CAZAN pe panoul lateral din dreapta sau stânga a mantalei pentru a putea fi lizibila dupa montarea aparatului.

NOTÂ: Pastrati documentele cazanului "Certificat de punere în functiune" si "Declaratie de conformitate" care la livrare se afla în camera de combustie.

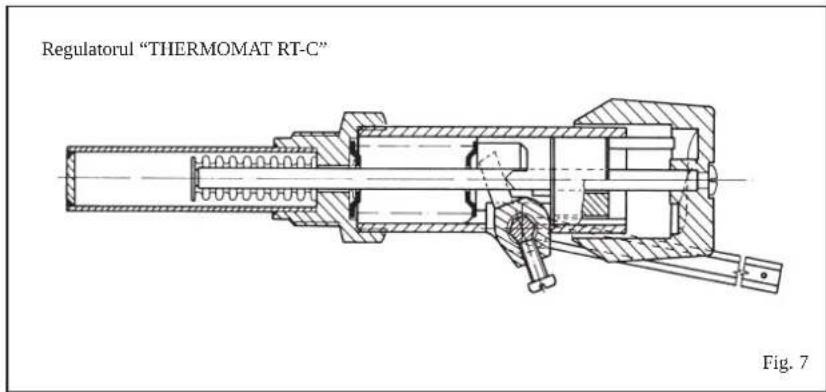

4.6 REGULATORUL DE TIRAJ CU FUNCTIONARE TERMOSTATICA

Cu ajutorul regulatorului de tiraj cu functionare termostatica se poate obtine variabilitatea continua a aerului introdus în vatra cazanului. Prin intermediul unui lant de legatura, regulatorul actioneaza asupra usitei inferioare de admisie a aerului primar. Dupa atingerea temperaturii setate, regulatorul reduce dimensiunea deschizaturii usitei de admisie a aerului pentru a încetini combustia si a preveni supraîncalzirea. Cu scopul de a optimiza combustia în dreptul usii superioare de încarcare se afla o usita rotunda de reglare care distribuie aerul secundar în contracurent fata de traseul produselor rezultate în urma combustiei. Acest proces, care mareste ulterior randamentul, permite folosirea mai eficienta a combustibilului.

Cazanele pot fi prevazute cu doua tipuri de regulatoare termostatice.

Regulatorul "THERMOMAT" este dotat cu maner din rasina rezistenta la caldura si are domeniul de reglare 30 pana la 100 °C.

Insurubati regulatorul in orificiul 3/4" a elementului frontal si orientati semnul rosu spre partea superioara. Parghia cu lant trebuie sa fie introdusa in suportul regulatorului dupa ce s-a montat tabloul de comanda si s-a scos opritoarea din plastic. Daca se desface nodul care fixeaza parghia cu lant fiti atenti sa o montati in aceasi pozitie. Dupa ce ati pozitionat selectorul pe 60°C, blocati parghia in pozi-tia usor inclinata in jos astfel incat lantul sa se gaseasca pe axa cu racordul clapetei de aer. Pentru reglarea Termostat-ului, care consta in principal in determinarea lungi-mii lantului, procedati dupa cum urmeaza:

• Pozitionati selectorul pe 60 °C.
• Porniti cazanul cu clapeta de aer deschisa.
• La atingerea temperaturii de 60 °C pentru apa din cazan, fixati lantul pe parghia clapetei de introducere a aerului astfel incat aceasta sa prezinte o fanta de 1 mm.
• In acest moment regulatorul este tarat si este posibil sa se aleaga temperatura de lucru dorita rotind selectorul.

4.6.2 Regulatorul "REGULUS RT2" (fig. 8)

Domeniul de reglare este cuprins intre 30

si 90 °C (fig. 8). Pentru montaj si punerea in functiune respectati aceleasi instructiuni ca pentru regulatorul "Thermostat".

4.7 SCHIMBATOR TERMIC DE SIGURANTA

Schimbatorul termic de siguranta este livrat la cerere în kit-ul:

• cod. 8105200 pentru SOLIDA EV 3/4/5
• cod. 8105201 pentru SOLIDA EV 6/7.

Kit-ul se va utiliza pentru instalatii cu vas de expansiune închis si puterea mai mica de 35 kW.

Functia sa este de a raci cazanul în caz de supraîncalzire, prin intermediul unei supape de descarcare termica conectata hidraulic la intrarea schimbatorului.

În dreptul iesirii schimbatorului trebuie montat un tub cu pâlnie si un sifon racordat la un canal de scurgere.

Scurgerea trebuie sa poata fi controlata vizual.

ATENTIE:

Daca nu este luata aceasta masura, interventia supapei de descarcare termica poate provoca ranirea persoanelor, a ani-malelor si deteriorarea lucrurilor; producatorul nu îsi asuma responsabilitatea în aceste situatii.

Înainte de punerea în functiune a cazanului, asigurati-va ca a fost asigurat debitul de apa necesar pentru supapa de descarcare termica.

4.8 SCHEME DE RACORDARE LA INSTALATIA HIDRAULICA

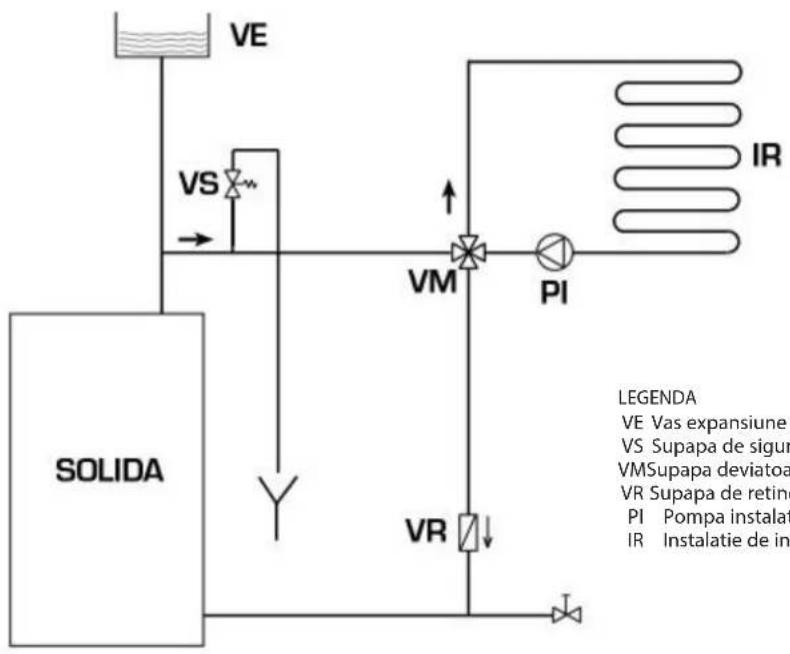

4.8.1 Instalatia cu vas de expansiune deschis (fig. 9)

LEGENDA
VE Vas expansiune deschis
VS Supapa de siguranta a instalatiei 3 BAR - 1/2"
VMSupapa deviatoare
VR Supapa de retinere.
PI Pompa instalatie
IR Instalatie de incalzire

Fig. 9

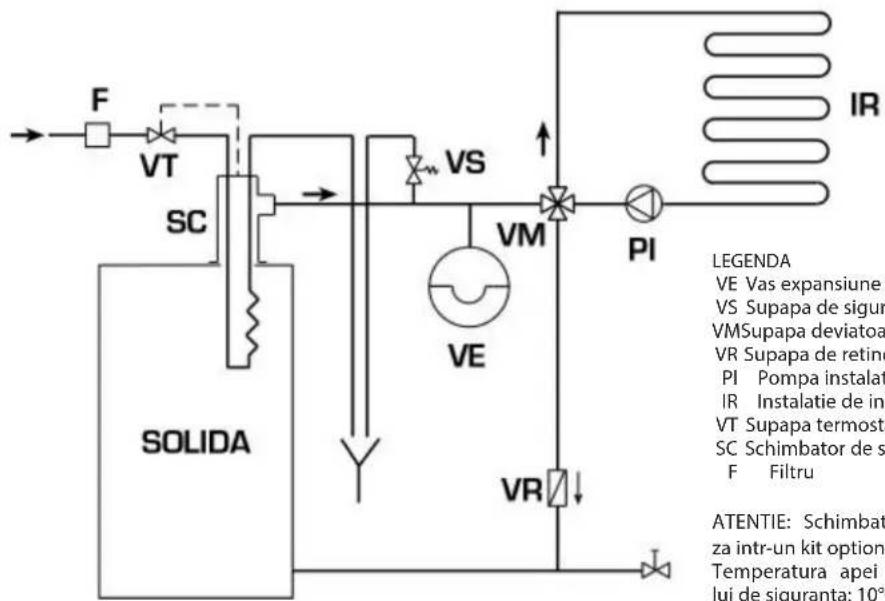

4.8.2 Instalatia cu vas de expansiune închis si schimbator de siguranta cu valva termostatica (fig. 10)

LEGENDA
VE Vas expansiune
VS Supapa de siguranta a instalatiei 3 BAR - 1/2"
VMSupapa deviatoare
VR Supapa de retinere
PI Pompa instalatie
IR Instalatie de incalzire
VT Supapa termostatica (deschidere de 97°C)
SC Schimbator de siguranta
F Filtru
ATENTIE: Schimbatorul de siguranta se furnizeaza intr-un kit optional, cod. 8105200/01.
Temperatura apei de alimentare a schimbatorului de siguranta: 10°C.
Presiunea apei de alimentare a schimbatorului de siguranta: 2 bar.
Montarea schimbator de siguranta (SC) este obligatorie.
Înainte de punerea în functiune a cazanului, asigurati-va ca a fost asigurat debitul de apa necesar pentru supapa termostatica (VT).

Fig. 10

5 UTILIZARE SI ÎNTRETINERE

5.1 CIVERIFICARI İNAINTE DE PUNEREA İN FUNCTIUNE

Înainte de punerea în functiune a cazanului trebuie respectate urmatoarele instructiu-ni:

• Instalatia la care este conectat cazanul este de preferat sa fie prevazuta cu vas de expansiune de tip deschis (fig. 9).
• Tubul care conecteaza cazanul la vasul de expansiune trebuie sa aiba diametrul conform prevederilor normelor în vigoare.
• Pompa de încalzire trebuie sa fie în-totdeauna în functiune în timpul funcțio-narii cazanului.
• Functionarea pompei nu trebuie sa fie întrerupta de un termostat ambiental (daca este prevazut).
• Daca instalatia este prevazuta cu vana de amestecare cu 3 sau 4 cai, aceasta trebuie sa se afle în pozitie deschisa catre instalatie.
• Asigurati-va ca regulatorul de tiraj sa functioneze regulat si sa nu existe blocaje care sa împiedice functionarea automata a clapetei de admisie a aerului

5.2 TERMOMETRUL CAZANULUI (fig. 11)

Indica temperatura apei din cazan (poz. 1).

5.3 REGLAREA CANTITATII DE AER (fig. 11)

Reglarea aerului primar are loc în mod automat prin intermediul supapei termostatice; reglarea aerului secundar are loc prin intermediul usitei rotunde amplasate în partea superioara a usii de încarcare si trebuie reglata de utilizator.

La prima pornire trebuie sa reglati aerul primar si secundar tinând cont de faptul ca aerul primar determina puterea cazanului si, asadar, cantitatea de lemn arsa, în timp ce aerul secundar completeaza combustia.

Reglarea optima a modului de functionare a SOLIDA EV se face când cazanul si cosul de fum ating temperatura nominala de functionare. În functie de tipul de lemn utilizat si de umiditatea efectiva a acestuia, rotiti usita rotunda (în sens invers acelor de ceasornic pentru a o deschide si în sensul acelor de ceasornic pentru a o închide) pentru ca flacara saa fie în conditii optime: culoarea acesteia trebuie sa fie portocalie- rosie-alba cu centrul catre albastru.

ATENTIE: Regulator de aer secundar la înalta temperatura!

Utilizati manusi sau dispositive adecvate pentru a preveni arsurile.

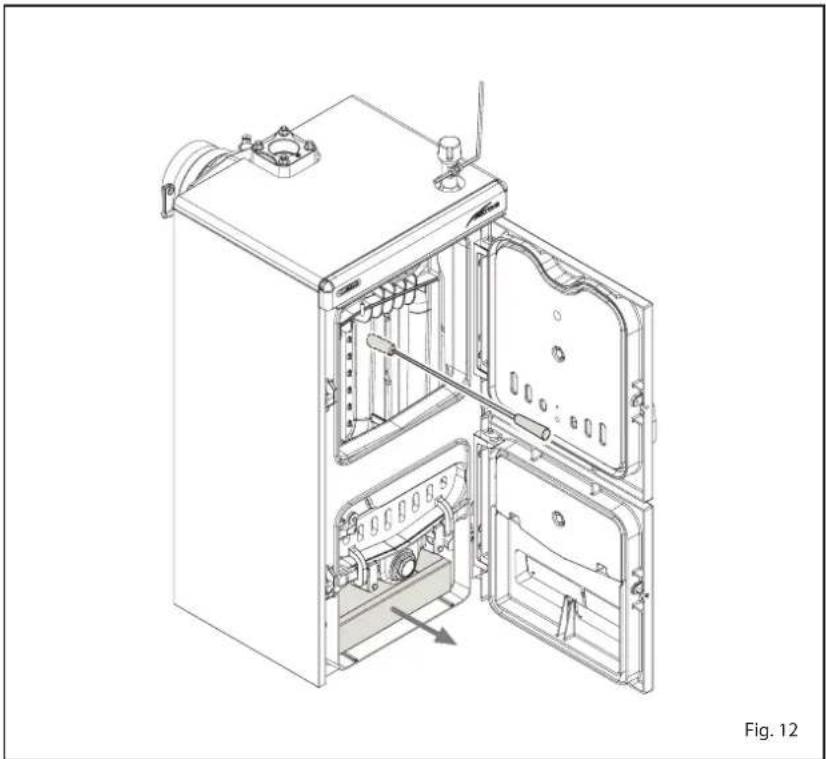

5.4 CURATAREA (fig. 12)

Curatarea se va face la intervale regulate: trebuie curatate canalele de fum si cenusarul si trebuie golita cenusa din recipientul de colectare a acesteia.

Pentru a curata canalele de fum utilizati o perie adecvata.

5.5 ÎNTRETINERE

Nu efectuati nici o operatiune de intretinere, demontare sau indepartare a componentelor inainte de a descarca cazanul in conditii corespunzatoare. Operatiunile de

1 APPRIDE CHIUDE

Fig. 11

descarcare nu trebuie efectuate la temperaturi ridicate ale apei.

ATENTIE: Supapa de siguranta a instalatiei trebuie sa fie verificata la de personal tehnic calificat în conformitate cu legile din tara de distributie fli instructiunile de utilizare a supapei de siguranta.

În cazul in care instalatia e golita complet si ramâne neutilizata pentru mult timp, e obligatorie verificarea supapei de siguranta.

În caz de functionare defectuoasa a supapei de siguranta, daca aceasta nu poate fi recalibrata, inlocuiti-o cu o noua supapa de 1/2", calibrata la 3 bar si conforma cu Directiva PED 2014/68/UE.

5.6 SCOATEREA DEFINITIVA DIN UZ A APARATULUI

La sfarsitul vietii utile a aparatului, acesta TREBUIE ELIMINAT DUPA SEPARAREA COMPONENTELOR, conform prevederilor legilor in vigoare.

NU TREBUIE eliminat împreuna cu deseurile urbane.

Poate fi predat centrelor de colectare, daca exista în zona, sau agentilor de vanzare care ofera acest serviciu.

Eliminarea separata a deseurilor previne daune grave care pot fi aduse mediului si sanatatii. De asemenea, permite recuperarea multor materiale reciclabile si reduce-rea semnificativa a costurilor economice si energetice.
