Produkttyp	Kranunterlegplatte (4 Stück)
Modell	CP-400-12 (MSW-CP-400-12)
Abmessungen (L x B x H)	400 x 400 x 40 mm
Gesamtgewicht (Set mit 4)	25,44 kg
Einzelgewicht	Ca. 6,36 kg
Maximale Tragfähigkeit	12 t
Produktfarbe	Mehrfarbig
Griff Farbe	Grün
Material	Polyethylen hoher Dichte (PEHD) oder robustes Verbundmaterial
Menge pro Set	4 Platten
Verwendungszweck	Fixierung, Sicherung, Stabilisierung von Maschinen (Kräne, Bagger, LKW) auf anspruchsvollem Untergrund
Mindestkontaktfläche	Mindestens 1/3 der Plattenfläche mit dem Stützfuß
Reinigung	Weiches Tuch oder Schwamm; Metallgegenstände, säurehaltige Produkte, Lösungsmittel vermeiden
Wartung	Regelmäßige Inspektion auf Risse oder Beschädigungen; trocken, kühl, vor Sonne geschützt lagern
Sicherheit	Auf ebener und stabiler Fläche verwenden; Platte unter dem Fuß zentrieren; nicht überlasten; Kinder fernhalten
Lagerbedingungen	Trockener, kühler Ort, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt
Reparierbarkeit	Nicht reparierbar; bei Beschädigung ersetzen
Garantie	Gesetzliche Gewährleistung (Händler konsultieren)
Normen	Entspricht hohen Qualitätsstandards (Hersteller)

Häufig gestellte Fragen - CP-400-12 MSW

Wie schwer ist jede Platte des CP-400-12-Sets?

Jede Platte wiegt ca. 6,36 kg, das Set mit 4 wiegt 25,44 kg.

Wie hoch ist die maximale Tragfähigkeit der CP-400-12-Platte?

Die maximale Tragfähigkeit beträgt 12 Tonnen (12.000 kg).

Kann ich diese Platten auch für andere Zwecke als Kräne verwenden?

Ja, sie eignen sich auch für Stützen von Baggern, LKW oder jede Maschine, die auf anspruchsvollem Boden stabilisiert werden muss.

Wie reinige ich die Unterlegplatten?

Reinigen Sie sie mit einem weichen Tuch oder Schwamm. Verwenden Sie keine Metallgegenstände, säurehaltigen Produkte, Lösungsmittel oder Kraftstoff.

Kann ich mehrere Platten stapeln, um die Höhe zu erhöhen?

Nein, Stapeln wird nicht empfohlen. Verwenden Sie eine Unterlegplatte, die für die erforderliche Tragfähigkeit ausgelegt ist.

Werden die Platten mit einem Befestigungssystem geliefert?

Nein, die Platten sind dafür ausgelegt, frei unter die Stützfüße gelegt zu werden. Sie müssen zentriert sein und guten Kontakt zum Untergrund haben.

Welche Farbe haben die Griffe der CP-400-12-Platten?

Die Griffe sind grün.

Kann ich die Platten auf unbefestigtem Boden verwenden?

Nein, sie müssen auf einer ebenen und stabilen Oberfläche platziert werden. Weicher oder unebener Boden kann die Sicherheit beeinträchtigen.

Sind die Platten UV-beständig?

Es wird empfohlen, die Platten vor direkter Sonneneinstrahlung geschützt zu lagern, um vorzeitige Alterung zu vermeiden. Längere Exposition kann das Material beeinträchtigen.

Wie überprüfe ich, ob die Platten vor Gebrauch in gutem Zustand sind?

Führen Sie eine Sichtprüfung auf Risse, Verformungen oder ungewöhnlichen Verschleiß durch. Bei Beschädigung nicht verwenden.

BEDIENUNGSANLEITUNG CP-400-12 MSW

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	ABSTÜTZPLATTE – 4 STK.
Modell	MSW-CP-600-25	MSW-CP-500-18	MSW-CP-400-12
Abmessungen (Breite / Tiefe / Höhe [mm])	600x600x60	500x500x50	400x400x40
Gesamtgewicht [kg]	83,24	48,22	25,44
Tragfähigkeit / Hubkraft des Produkts [t]	25 18 12
Farbe des Produkts	mehrfarbig
Farbe des Griffs	grün
Beschreibung des Parameters	Wert des Parameters
Modell	MSW-CP-300-7	MSW-CP-300-7H
Abmessungen (Breite / Tiefe / Höhe [mm])	300x300x30
Gesamtgewicht [kg]	10,68	10,28
Tragfähigkeit / Hubkraft des Produkts [t]	7
Farbe des Produkts	mehrfarbig	schwarz
Farbe des Griffs	grün

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die

technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern.

Erläuterung der Symbole

Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf die ABSTÜTZPLATTE – 4 STK.

2.1. Sicherheit

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Kontaktieren Sie den Kundendienst des Herstellers, wenn eine Beschädigung festgestellt wird.
c) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
d) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

e) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
f) Das Produkt darf nur von körperlich fitten Personen genutzt werden, die zur Nutzung des Geräts fähig und entsprechend ausgebildet sind, die diese Bedienungsanleitung gelesen und verstanden haben und an einer Schulung zum Thema Arbeitssicherheit und Gesundheitsschutz teilgenommen haben.
g) Das Produkt ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Produkt zu bedienen ist.
h) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
i) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
j) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
k) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
I) Halten Sie das Gerät in gutem Betriebszustand. Vor jedem Einsatz prüfen, ob Schäden vorliegen (Risse oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können).
m) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
n) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
o) Überlasten Sie das Gerät nicht.
p) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des Produkts führen.

!ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Produkt dient zum Immobilisieren, Sichern und Stabilisieren von Maschinen auf anspruchsvollem Untergrund.

Es ist zum Unterlegen unter die Stützen von Kränen, Baggern, Lastwagen usw. bestimmt.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

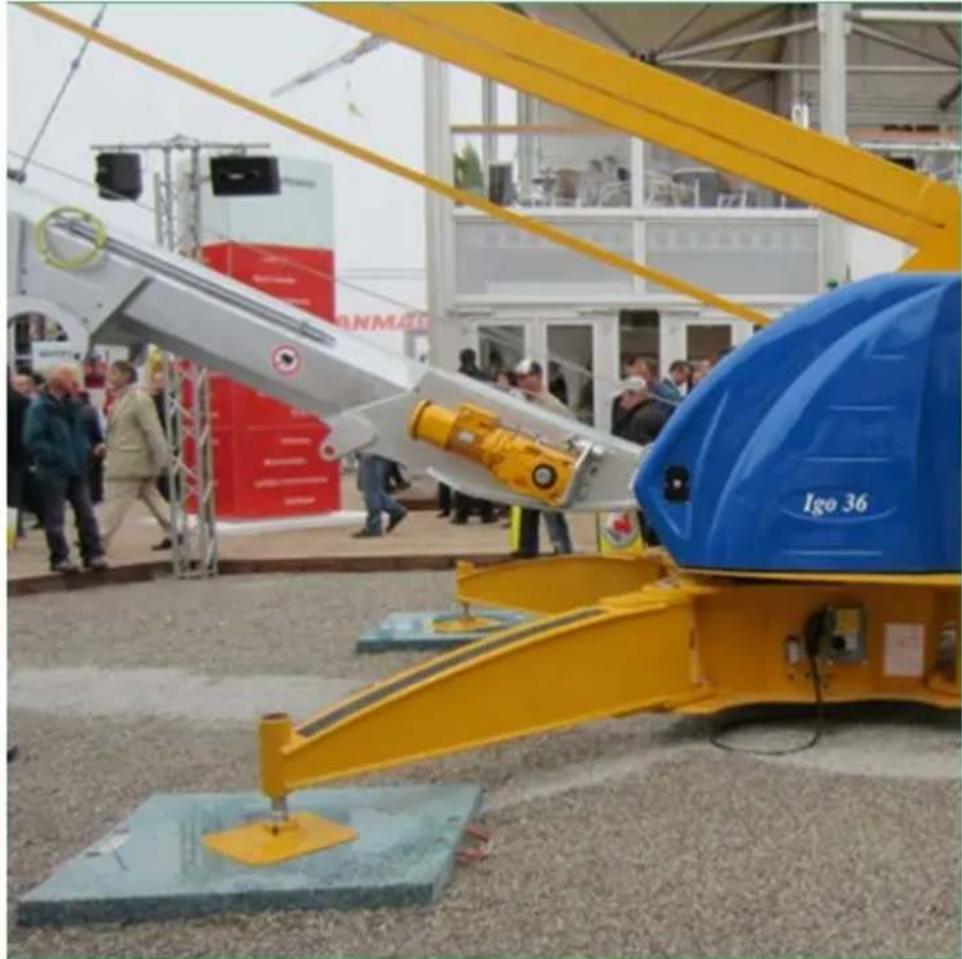

3.1. Beschreibung des Geräts

3.2. Vorbereitung für den Betrieb POSITIONIERUNG DES GERÄTS

Das Produkt sollte immer auf einem ebenen, stabilen Untergrund verwendet werden, wobei darauf geachtet werden muss, dass die Unterlagen vollflächig auf dem Untergrund aufliegt.

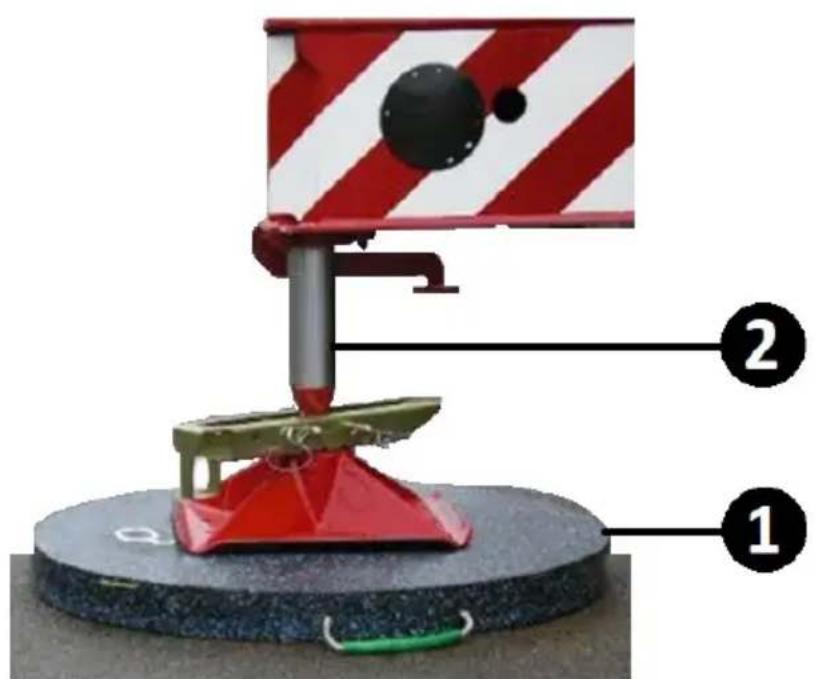

Die Beibehaltung der entsprechenden Tragfähigkeit der Kranplatte wird durch die Einhaltung der statischen Proportionen gewährleistet. Die Kontaktfläche zwischen der Stütze (2) und der Kranplatte (1) darf nicht weniger als 1/3 der Plattenfläche betragen.

Die Kranplatte unter dem Standbein der Stütze muss mittig ausgerichtet werden.

! ACHTUNG! Die Kranplatte muss immer entsprechend zur Hubkraft des Geräts ausgewählt werden!

Der Untergrund unter der Kranplatte muss insbesondere bei starken Regenfällen kontrolliert werden.

3.3. Reinigung und Wartung

a) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

b) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
c) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
d) Verwenden Sie zur Reinigung ein weiches Tuch.
e) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
f) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.

Technical Data

Description of the parameter		Value of the parameter
Product name		CRANE PADS - 4 PCS
Model	MSW-CP-600-25	MSW-CP-500-18	MSW-CP-400-12
Dimensions (Width x Depth x Height) [mm]	600x600x60	500x500x50	400x400x40
Total weight [kg]	83.24	48.22	25.44
Product load capacity [t]	25 18 12
Product color		multicolor
Handle color		green
Description of the parameter		Value of the parameter
Model	MSW-CP-300-7		MSW-CP-300-7H
Dimensions (Width x Depth x Height) [mm]		300x300x30
Total weight [kg]	10.68		10.28
Product load capacity [t]		7
Product color	multicolor		black
Handle color		green
