S-LS-41 - Messgeräte Stamos - Kostenlose Bedienungsanleitung

Produkttyp	Labornetzteil
Marke	Stamos
Modell	S-LS-41
Versorgungsspannung	230 V
Frequenz	50 Hz
Max. Leistungsaufnahme	1490 W
Ausgangsspannungsbereich	0 - 60 V
Ausgangsstrombereich	0 - 20 A
Restwelligkeit	≤ 1 % des Gesamtbereichs
Integrierte Schutzfunktionen	OVP, OCP, OTP, OPP
Sicherung	F20AL250V
Schutzklasse	I
IP-Schutzart	IPX0
Gewicht	3,7 kg
Anzeige	Digital (Spannung und Strom)
Betriebsmodi	CV (Konstantspannung) / CC (Konstantstrom) automatisch
Spannungseinstellung	Grob und Fein
Stromeinstellung	Grob und Fein
OVP-Einstellung	Mit Potentiometer (Schraubendreher)
Lüftung	Integrierter Lüfter
Betriebstemperatur	0 - 40 °C
Betriebsfeuchtigkeit	≤ 75 % rF
Verwendungszweck	Innenbereich
Wartung und Reinigung	Reinigung mit weichem Tuch; Sicherungswechsel durch qualifizierten Techniker
Sicherheit	Erdung erforderlich; Gehäuse nicht öffnen; Fehlerstromschutzschalter (FI) in feuchter Umgebung verwenden

Häufig gestellte Fragen - S-LS-41 Stamos

Wie stelle ich die Ausgangsspannung ein?

Zur Einstellung der Spannung drehen Sie die Grob- (11) und Feineinstellknöpfe (12) im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern. Stellen Sie sicher, dass der Strom zuerst auf Maximum eingestellt ist, bevor Sie die Spannung einstellen. Der Wert wird auf dem Bildschirm angezeigt.

Wie stelle ich den Ausgangsstrom ein?

Stellen Sie zuerst eine niedrige Spannung (3-5 V) ein, dann kurzschließen Sie die Klemmen mit einem Kabel. Verwenden Sie die Grob- (2) und Feineinstellknöpfe (3), um den gewünschten Wert einzustellen. Achtung: Halten Sie den Kurzschluss nicht zu lange aufrecht.

Wie verwende ich den Überspannungsschutz (OVP)?

Drehen Sie den OVP-Regler (13) und die Spannungsknöpfe auf Maximum. Stellen Sie die gewünschte OVP-Spannung mit den Knöpfen (11,12) ein. Drehen Sie dann den OVP-Regler gegen den Uhrzeigersinn, bis die OVP-LED leuchtet. Das Netzteil schaltet dann den Ausgang ab. Zum Deaktivieren drehen Sie den Regler im Uhrzeigersinn auf Maximum und schalten Sie das Gerät aus und wieder ein.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Überprüfen Sie die Sicherung: Ziehen Sie das Gerät vom Netz, entfernen Sie den Sicherungshalter und überprüfen Sie die Sicherung F20AL250V. Ersetzen Sie sie bei Bedarf durch eine identische. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine ätzenden Produkte. Reinigen Sie die Lüftungsschlitze mit einem Pinsel und Druckluft. Vermeiden Sie, dass Wasser ins Innere gelangt.

Was bedeuten die CV- und CC-LEDs?

Die CV-LED (Konstantspannung) leuchtet, wenn das Gerät im Konstantspannungsmodus arbeitet. Die CC-LED (Konstantstrom) leuchtet im Konstantstrommodus. Der Wechsel erfolgt automatisch je nach Last.

Kann ich dieses Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich bestimmt. Vermeiden Sie Feuchtigkeit, Regen und direkte Sonneneinstrahlung. Die Umgebungstemperatur darf 40 °C und die relative Luftfeuchtigkeit 75 % nicht überschreiten.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Netzkabel. Verwenden Sie einen Schraubendreher, um den Sicherungshalter zu öffnen. Ersetzen Sie die Sicherung durch eine neue vom Typ F20AL250V. Setzen Sie den Sicherungshalter wieder ein. Achtung: Keine übermäßige Gewalt anwenden. Dieser Vorgang darf nur von einem qualifizierten Techniker durchgeführt werden.

Welche Schutzfunktionen sind integriert?

Das Gerät verfügt über vier Schutzfunktionen: OVP (Überspannung), OCP (Überstrom), OTP (Übertemperatur) und OPP (Überleistung). Im Falle einer Auslösung wird der Ausgang abgeschaltet. Trennen Sie die Last, identifizieren Sie die Ursache und starten Sie das Gerät neu.

Wie schließe ich eine Last an?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie das positive Kabel mit der roten Klemme (+) und das negative Kabel mit der schwarzen Klemme (-). Falls eine Erdung erforderlich ist, verwenden Sie die GND-Klemme. Schalten Sie dann das Gerät ein. Überschreiten Sie nicht die maximale Spannung oder den maximalen Strom der Last.

BEDIENUNGSANLEITUNG S-LS-41 Stamos

BEDIENUNGSANLEITUNG
TECHNISCHE DATEN

Parameter - Beschreibung Parameter - Wert
Produktname Labornetzgerät
Modell S-1S-3B S-1S-39 S-1S-42
Nennspannung [V-] / Frequenz [Hz]	230/50
Maximale Leistungsaufnahme [W]	740	1.085	1.130
Gleichspannungsregelbereich [V]	0-30		0-15
Bereich der Stromregelung [A]	0-20	0-30	0-50
Welligkeit	≤ 1% des gesamten Bereichs
Sicherheitenenrichtungen	OVP, OCP, OTP, OPP
Sicherung	F10AL250V
Schutzklasse	1
Schutzart IP	IPXO
Gewicht [kg]	3,7

Produktname Labornetzgerät

Modell	S-LS-40	S-LS-41
Nennspannung [V-1] / Frequenz [Hz]	230/50
Maximale Leistungsaufnahme [W]	1.970	1.490
Gleichspannungsregelbe-reich [V]	0-30	0-60
Bereich der Stromregelung [A]	0-50	0-20
Wolligkeit	≤ 1% dos gesamten Bereichs
Sicherheitseinrichtungen	OVP, OCP, OTP, OPP
Sicherung	F20AL250V
Schutzklasse	I
Schutzart IP	IPXO
Gewicht [kg]	3,7

1. ALLGEMEINE BESCHREIBUNG
   Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung modernster Technologien und Komponenten sowie unter Währung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN

Für einen langen und zuverlässigen Betrieb des Geräts muss auf die richtige Handhabung und Wartung entsprechend den in dieser Anleitung angeführten Vorgaben geachtet werden. Die in dieser Anleitung

11.10.202211.10.2022

angegebenen technischen Daten und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen der Verbesserung der Qualität Änderungen vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Gerauschreduzierung wurde das Gerät so entworfen und produziert dass das infolge der Gerauschemission entstehende Risiko auf dem niedrigsten Niveau gehalten wird.

ERLÄUTERUNG DER SYMBOLE

CE	Das Produkt erfüllt die geltenden Sicherheitanormen.
	Gebrauchsanweisung beachten.
	Retyzing-Produkt.
	ACHTUNGl oder WARNUNGl oder HINWEISI um auf bestimmte Umsstände aufmerksam zu machen (Allgemeines Warnzeichen).
	ACHTUNGl Warnung vor elektrischer Spannung!

HINWEIS! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen das Produkt abweichen können.
Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischen Schlagen, Feuer und / oder schweren Verletzungen bis hin zum Tod führen.
Der Begriff 'Gerät' oder 'Produkt' in den Warnungen und Beschreibung des Handbuchs bezieht sich auf 'Labornetzgerät'. Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbaner Nähe von Wasselochaltnissen! Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlags! Die Ventilationsöffnungen durfen nicht verdeckt werden!

1. NUTZUNGSSICHERHEIT

2.1. ELEKTRISCHE SICHERHEIT

a)	Der Geratestecker muss mit der Stockdose kompatibel sein. Ändern Sie den Stecker in keiner Weise. Original Stecker und passende Stocklosen vermindern das Risiko eines elektrischen Schlags.
b)	Vermeiden Sie der Berühren von gegensten Bauteilen wie Rohrlleitungen, Heizkörpern, Öfen und Kühlschränkern. Es besteht das erhöhte Risiko eines elektrischen Schlags, wenn ihr Körper durch nasse Oberflächen und in feuchter Umgebung geordet ist. Wasser, das in das Gerät eintritt, erhöht das Risiko von Beschädigungen und elektrischen Schlagen.
c)	Berühren Sie das Gerät nicht mit nassen oder feuchten Handen.
d)	Verwenden Sie das Kabel nicht in unsachgemäßer Weise. Vorwenden Sie es niemals zum Tragen des Geräts oder zum Herausziehen des Steckers, Halton Sie das Kabel von Hitze, Öl, scharlen Kanten oder beweglichen Teilen fenn. Beschädigte oder geschweißte Kabel erhöhen das Risiko eines elektrischen Schlags.
e)	Wenn sich die Verwendung des Geräts in feuchter Umgebung nicht verhindem lässt, verwenden Sie einen Fehlerstrom-Schutzschalter (RCD). Mit einem RCD verringert sich das Risiko eines elektrischen Schlags.

DE

DE

f) Vergewissern Sie sich, dass das Gerät ordnungsgemäß geerdet ist.
g) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
h) Treffen Sie beim Anschließen des Geräts Vorkehrungen gegen statische Elektrizität.
a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie voraussichtig, beobachten Sie, was getan wird und bewahren Sie Ihren gesunden Menschenverstand bei der Verwendung des Gerates.
b) Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen zum Beispiel in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Geräte können unter Umständen Funken erzeugen, welche Staub oder Dämpfe entzunden können.
c) Im Falle eines Schadens oder einer Störung sollte das Gerät sofort ausgeschaltet und dies einer autorisierten Person gemeldet werden.
d) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Service des Herstellers.
c) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden. Fuhren Sie keine Reparaturen auf eigene Faust durch!
f) Zum Loschen des Gerates bei Brand oder Feuer, nur Pulver-Feuerlöscher oder Kohlendioxidlöscher (CO ₂ ) verwenden.
g) Kinder und Unbefugte dürfen am Arbeitsplatz nicht anwesend sein. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen).
h) Überprüfen Sie regelmäßig den Zustand der Sicherheitsinformationsaufkleber. Falls die Aufkleber unleserlich sind, sollten sie ausgetauscht werden.
i) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehandigt werden.
HINWEIS! Kinder und Unbeteiligte müssen bei der Arbeit mit diesem Gerät gesichert werden.
2.3. PERSÖNLICHE SICHERHEIT
a) Es ist nicht gestattet, das Gerät im Zustand der Ermüdung, Krankheit, unter Einfluss von Akohol. Drogen oder Medikamenten zu betreiben, wenn diese die Fähigkeit das Gerät zu bedienen, einschränken.
b) Das Gerät ist nicht dazu bestimmt, durch Personen (darunter Kinder) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten bzw. durch Personen ohne entsprechende Erfahrung und/oder entsprechendes Wissen bedient zu werden, es sei denn es gibt eine für ihre Aufsicht und Sicherheit zuständige Person bzw. sie haben von dieser Person entsprechende Hinweise in Bezug auf die Bedienung das Gerät erhalten.
c) Seien Sie aufmerksam und verwenden Sie Ihren gesunden Menschenverstand beim Betreiben des Gerates. Ein Moment der Unaufmerksamkeit während der Arbeit kann zu schweren Verletzungen führen.
d) Um eine versehentliche Inbetriebnahme zu vermeiden, vergewissern Sie sich, dass der

2.2. SICHERHEIT AM ARBEITSPLATZ

Schalter vor dem Anschließen an eine Stromquelle ausgeschaltet ist.
e) Das Gerät ist kein Spielzeug. Kinder sollten unter Aufsicht stehen, damit sie nicht mit dem Gerät spielen.
f) Berühren Sie nicht die Metallelemente der Klemmen/Ausgangsbuchsen. Dies kann einen elektrischen Schlag verursachen.
a) Benutzen Sie das Gerät nicht, wenn der FIN-/AUS-Schalter nicht ordnungsgemäß funktioniert. Geräte, die per Schalter nicht gesteuert werden können sind gefährlich und müssen repariert werden.
b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Einstellung. Reinigung und Wartung beginnen. Eine solche vorbeugende Maßnahme verringert das Risiko einer versehentlichen Aktivierung des Geräts.
c) Nicht verwendete Werkzeuge sind außerhalb der Reichweite von Kindern sowie von Personen aufzubewahren, welche weder das Gerät selbst, noch die entsprechende Anleitung kennen. In den Händen unerfahrener Personen können derlei Geräte eine Gefahr darstellen.
d) Halten Sie das Gerät im einwandfreien Zustand.
e) Halten Sie das Gerät außerhalb der Reichweite von Kindern.
f) Reparatur und Wartung von Geräten dürfen nur von qualifiziertem Fachpersonal und mit Original-Ersatzteilen durchgeführt werden. Dadurch wird die Sicherheit bei der Nutzung gewährleistet.
g) Um die vorgesehene Betriebsintegrität des Gerätes zu gewährleisten, dürfen die werksmäßig montierten Abdeckungen oder Schrauben nicht entfällt worden.
h) Es ist verboten, das Gerät während der Arbeit zu schieben, umzustellen oder umzudrehen.
i) Lassen Sie dieses Gerät nicht unbeaufsichtigt, während es in Betrieb ist.
j) Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.
k) Das Gerät ist kein Spielzeug. Reinigung und Wartung durfen nicht von Kindern ausgeführt werden, wenn diese nicht unter der Aufsicht von Erwachsenen stehen.
1) Legen Sie keine schweren Gegenstände auf das Gerätegchäuse.
m) Vermeiden Sie Schläge oder falsche Handhabung, um Schäden am Gerät zu vermeiden.
n) Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.
o) Es ist verboten, den Netzadapter über einen längeren Zeitraum unter Volllast zu betreiben, da das Gerät dadurch beschadigt werden kann.
p) Die Ausgangsspannung des Netzadapters darf die Eingangsspannung des zu versorgenden Gerats nicht überschreiten. Eine zu hohe Spannung kann das betriebene Gerät beschädigen.
qj Trennen Sie vor jeder Änderung des Netzteil-Betriebsmodus zuerst die angeschlossenen externen Lastkabel.
1) Schalten Sie das Gerät nicht alzu oft ein und aus, da dies seine Lebensdauer verkurzen kann. Jedes Mal, wenn der Strom eingeschaltet wird, gibt es eine Übergangszeit von 2-3 Sekunden. Nach dem Ausschalten dauert die Einschwing Vorbereitungszeit 1-2 Sekunden.
s) Das Gerät ist für die Verwendung in Innenräumen bestimmt

2.4. SICHERE ANWENDUNG DES GERÄTS

(1) Wenn das Gerät mit induktiven Lasten wie Magnetspulen, Gleichstrommotoren, Schrittmotoren usw. arbeitet, denken Sie daran, die Spannung / die Stromstärke langsam zu ändern. Schalten Sie NIEMALS die Stromversorgung bei angeschlossener induktiver Last ein oder aus.
u) Schalten Sie das an die Last angeschlossene Netzteil nicht ein oder aus.

ACHTUNG! Obwohl das Gerät mit dem Gedanken an die Sicherheit entworfen wurde, besitzt es bestimmte Schutzmechanismen. Trotz der Verwendung zusätzlicher Sicherheitselemente besteht bei der Bedienung immer noch ein Verletzungsrisiko. Es wird empfohlen, bei der Nutzung Vorsicht und Vermunft halten zu lassen.

3. NUTZUNGSBEDINGUNGEN

Das Gerät ist dafür ausgelegt, externe Geräte mit Konstantstrom und einer bestimmten Spannung zu versorgen. Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

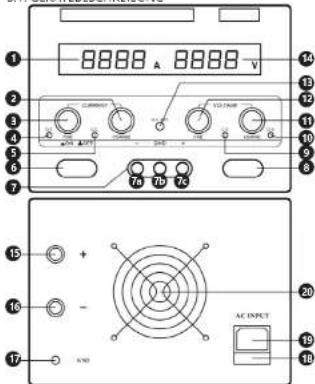

3.1. GERATEBESCHREIBUNG

1. Anzeige des Ausgangsstromstärkenwerts

2. Grobwert-Einstellregler für Stromstärke

3. Erstehregier für die genäude Stromstarke

4. Diode: OTP-Überhitzungsschutz aktiv (solange das Gerät zu heiß ist, wird die Ausgangsleistung abgeschaltet)

5. Diode: CC Stromstärken Stabilisierungsmodus aktiv

6. ON/OFF Taste

7. Ausgangsbuchsen mit Maximalstrom von 10 A

7a. Ausgangsbuchse mit negativer Polantat ( )

1. Endoglucose (GMZ)

2. Ausgangsbuchse mit positiver Polanta

3. ON/OFF-Taste der Ausgangspannung

4. Diode: CV-Spannungstabilisierungsmodus aktiv

5. Diode: OVP-Schutz gegen Überspannung aktiv (wenn OVP aktiv ist, wird die Ausgangsleistung abgeschaltet)

6. Einstellregler für den genauen Spannungswert

7. Grobwert Einstellregler für den Spannungswert

8. OVP-Regler (Überspannungsschutz). Mit einem kleinen Schraubendreher einstellen.

11.10.202211.10.2022

1. Anzeige des Ausgangsspannungswerts

2. Ausgangsklemme mit positiver Polarität (+).

3. Ausgangsklemme mit negativer Po

4. Ausgangserdungsteckdose (GND)

5. Sicherungsdose

6. Eingangsbuchse für die Stromversorgung

7. Ventilator

3.2. VORBEREITUNG ZUM BETRIEB

Arbeitsstelle des Gerätes

Die Temperatur der Umgebung sollte nicht höher als 40°C soin und die relative Luftfeuchtigkeit sollte 73% nicht überschreiter. Stellen Sie das Gerät so auf, dass eine gute Luftzirkulation gewährleistet ist. Es ist auf allen Seiten ein Mindestabstand von wenigstens 10 cm einzuhalten. Halten Sie das Gerät von allen heißen Flächen fern. Das Gerät sollte immer auf einer ebenen, stabilen, sauberen, feuerlesten und tragenen Oberfläche verwendet werden, die vor widrigen Wetterungsbedingungen wie Regen oder Verbindlich aus dem Betrieb und vor Nasse geschutzt ist. Kinder und Personen mit eingeschränkten sonstigen Funktionen dürfen keinen Zugriff auf das Gerät haben. Das Gerät darf keinen Vitionären ausgestellt werden. Platzieren Sie das Gerät so, dass der Netzlecker jederzeit zugänglich und nicht verdeckt ist. Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Produktschild entspricht.

3.3. ARBEIT MIT DEM GERAT

1) Das Gerät auf stabilem Untergrund aufstellen und das Netzkabel an die Stromquelle gemäß Typenschild des Netzgerätes anschließen.

2) Machen Sie sich mit den Leistungsparametem des an die Stromversorgung angeschlossenen Geräts vertraut.

3) Schalten Sie das Gerät ein, indem Sie die Ein-/Aus-

Taste (6) drücken.

4) Stellen Sie den Spannungs- bzw. Stromstärkengrenzwert und den Überspannungsschutz ein:

a) Einstellen der Spannungswertgrenze
- Drehen Sie die Stromeinstellknöpfe (2) und (3) im Uhrzeigersinn bis zum Maximum.
- Stellen Sie den bevorzugten Wert mit den
Spannungscinstellknöpfen (11) und (12) ein
- Scharten Sie das Gerät aus, indem Sie die Ein/Aus Taste (6) drücken
b) Einstellen des Stromstärkowerts (Grenze):
- Stellen Sie den Spannungswert (11) und (12) mit den Knöpfen ein, um den Wert zwischen 3 und 5 V einzustellen.
- Drehen Sie die Stromeinstellknöpfe (2) und (3) auf den Wert Minimum.
- Schalten Sie das Gerät aus, indem Sie die Ein-/Aus-Taste (6) drucken.
- Verbinden Sie den Plus-(15) und den Minuspol (16) mit der Messleitung miteinander.
HINWEIS! Schließen Sie die Pole nicht zu lange kurz und führen Sie den Vorgang so schnell wie möglich aus. Bei einem Kurzschluss in der Stromversorgung tritt etwas Lärm auf, was normal ist!
• Schalten Sie das Gerät ein, indem Sie die Ein-/
Aus-Taste (6) drücken.
- Stellen Sie mit den Einstellknöpfen (2) und (3) den bevorzugten Wert ein.
- Drehen Sie die Spannungseinstellknöpfe (11) und (12) auf den Wert Maximum.
- Schalten Sie das Gerät aus, indem Sie die Ein-/Aus Taste (6) drücken.
• Trennen Sie das Polverbindungskabel.

DE

EN

c) Überspannungsschutz (OVP) einstellen:
- Drehen Sie den Überspannungsschutzregler (13) und den Regler (2, 3) bis zum Anschlag im Uhrzeigersinn.
- II) Verwenden Sie die Spannungseinstellregier (11) und (12), um den bevorzugten OVP-Wert einzustellen.
- Drehen Sie den Überspannungsschutzregler (13) gegen den Uhrzeigersinn, bis die Diode (10) aufleuchtet, die die Aktivität des OVP-Uberspannungsschutzes anzeigt. Das Gerät schaltet die Ausgangsstromversorgung aus.
- Schalten Sie das Gerät aus, indem Sie die On/Off-Taste (6) drücken.
- Drehen Sie die Spannungsregler (11, 12) gegen den Uhrzeigersinn auf einen kleinen Wert.
- Schalten Sie das Gerät ein, indem Sie die On/Off-Taste (6) drucken. Die CV-Diode (9) leuchtet auf.
- Verwenden Sie die Spannungseinstellregler (11) und (12), um den bevorzugten Wert einzustellen.
- Schalten Sie das Gerät aus, indem Sie die On/Off-Taste (6) drücken.
- Schließen Sie die Last an die Ausgangsklemmen [15, 16] an.
- Schalten Sie das Gerät ein, indem Sie die On/Off-Taste (6) drücken. Die Stromversorgung ist betriebsbereit.

ACHTUNG! Die Ausgangsspannung sollte unter dem OVP-Einstellwert liegen. Anderfalls arbeitet die Stromversorgung im OVP-Modus und der Ausgang wird ausgeschaltet! OVP-Modus deaktivieren:

- Drehen Sie den Überspannungsschutzregler (13) im Uhrzeigersinn bis zum Anschlag.

- Schalten Sie das Gerät aus, indem Sie die On/Off Taste (6) drucken. Die OVP Anzeige erlischt innerhalb von 2 Sekunden

- Schalten Sie das Gerät ein, indem Sie die On/Off Taste (6) drücken. Die CV Diode (9) bzw. CC Diode (5) leuchtet auf. Anschließend wird der Überspannungsschutz ausgeschaltet.

5) Schließen Sie nach dem Einstellen der Parameter die externe Last an die entsprechenden Pole (+) und (-) an.
6) Schaltzen Sie das Gerät mit der Ein /Aus Taste (6) ein. 7) Das Gerät wochselt je nach Last automatisch zwischen den Modi CC und CV. Wenn zum Beispiel bei einer Strombegrenzung von 10 A die externe Last mit einem niedrigeren Strom als dem eingestellten Strom versorgt wird, befindet sich das Netzteil immer im CV-Modus. Wenn es dagegen mit einem Strom von mehr als 10 A versorgt wird, wechselt der Netzadapter automatisch in den CC-Modus.
B) Das Gerät verfügt über einen Warmeschutzabsicherung. Trennen Sie das Gerät im Schutzfall von der Stromversorgung, kuhlen Sie es ab und beseitigen Sie die Ursache für die Schutzauslösung. Das Gerät kann neu gestartet werden.
9) Das Gerät verfügt über einen Überlastschutz (OCP) und einen Überspannungsschutz (OVP). Trennen Sie im Schutzzfall die externe Last und vergewissern Sie sich, dass die Spannungsversorgungsparameter den Ausgangsparametern des Netzadapters entsprechen.
10) Schalten Sie nach Beendigung der Arbeiten das Gerät aus, trennen Sie die externe Last und anschließend trennen Sie das Gerät von der Stromversorgung.

3.4. REINIGUNG UND WARTUNG
a) Vor jeder Reinigung und Einstellung, dem Austausch von Zubehör oder wenn das Gerät nicht benutzt wird, ziehen Sie den Netzstecker und lassen das Gerät vollständig ankühlen.
b) Verwenden Sie zum Reinigen der Oberfläche ausschließlich Mittel ohne ätzende Inhaltsstoffe.
r) Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor das Gerät erneut verwendet wird.
d) Bewahren Sie das Gerät an einem trockenen, kühlen vor Feuchtigkeit und direkter Sonneneinstrahlung geschütztem Ort auf.
e) Es ist untersagt die Maschine mit Wasserstrahlen zu besprühen.
1) Man muss vermeiden, dass Wasser durch die Belüftungsöffnungen am Gehäuse ins Innere gelangt.
g) Die Belüftungsöffnungen sind mit Pinsel und Druckluft zu reinigen.
h) Hinsichtlich der technischen Effizienz und eventueller Schäden sollte eine regelmäßige Überprüfung des Gerätes durchgeführt werden.
i) Überprüfen Sie das Stromkabel auf Isolationsschäden, Anzeichen von Verbrennungen und andere Schäden.
j) Stellen Sie sicher, dass die Klemmschrauben und Gehäuseschrauben nicht locker sind.
k) Zum Reinigen nutzen Sie bitte einen weichen Lappen.
I) Damit der Brandschutz gewährleistet wird, die Sicherung nur gegen eine solche austauschen, die von entsprechendem Typ und Klasse ist.
m) Um einen Stromschlag zu vermeiden ist die Schutzleitung zu erden. Die Abdeckungen nicht entfernen.
n) Die Wartung sollte nur von qualifiziertem Personal vorgenommen werden.

Austausch der Sicherung
ACHTUNG! Die Sicherung sollte von einem spezialsierten Fachmann ausgetauscht werden!
1) Trennen Sie das Gerät von der Stromversorgung. 2) Trennen Sie das Netzkabel und entfernen Sie den Sicherungssockel.

3) Ersetzen Sie die Sicherung durch eine neue mit den gleichen Parametern.
4) Montieren Sie erneut den Sicherungssockel.
ACHTUNG! Wenden Sie beim Entfernen und Installieren des Sicherungssockels keine übermaßige Kraft an, um eine Beschädigung der Sicherungssockels zu vermeiden.

USER MANUAL

TECHNICAL DATA

Umwelt – und Entsorgungshinweis

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
