CP-300-7H - Zubehör für motorisiertes Gerät MSW - Kostenlose Bedienungsanleitung

Produkttyp	Zubehör für motorisierte Geräte - Unterlegplatte für Kran
Marke	MSW
Modell	CP-300-7H
Abmessungen (L x B x H)	300 x 300 x 30 mm
Gesamtgewicht	10,28 kg
Maximale Tragfähigkeit	7 Tonnen
Produktfarbe	Schwarz
Griff farbe	Grün
Anzahl der Einheiten pro Los	4 Platten
Verwendungszweck	Stilllegung, Sicherung und Stabilisierung von Maschinen (Kräne, Bagger, LKW) auf anspruchsvollem Untergrund
Erforderliche Kontaktfläche	Mindestens 1/3 der Plattenfläche
Empfohlene Positionierung	Platte zentriert unter dem Stützfuß, auf ebener und stabiler Oberfläche
Sicherheitsvorkehrungen	Vor Gebrauch Handbuch lesen; nicht überlasten; auf Beschädigungen prüfen; auf stabilem Boden verwenden; Kinder fernhalten
Reinigung	Weiches Tuch oder Schwamm; scharfe Gegenstände, Chemikalien (Säuren, Verdünner, Öle) vermeiden
Wartung	Regelmäßige Inspektionen; nach Reinigung trocknen; trocken, vor Feuchtigkeit und Sonne geschützt lagern
Lagerung	Trockener, kühler Ort, vor direkter Sonneneinstrahlung und Feuchtigkeit geschützt
Reparierbarkeit	Bei Schäden Kundendienst kontaktieren; keine Reparatur durch den Benutzer
Wichtige Sicherheitshinweise	Nicht bei Müdigkeit oder unter Einfluss verwenden; außerhalb der Reichweite von Kindern aufbewahren; Tragfähigkeit beachten

Häufig gestellte Fragen - CP-300-7H MSW

Wie verwende ich die Unterlegplatte MSW CP-300-7H?

Platzieren Sie die Platte auf einer ebenen und stabilen Oberfläche, wobei sie vollflächig aufliegen muss. Zentrieren Sie den Stützfuß der Maschine auf der Platte. Die Kontaktfläche zwischen Fuß und Platte sollte mindestens 1/3 der Plattenfläche betragen. Überschreiten Sie nicht die Tragfähigkeit von 7 Tonnen.

Was ist die maximale Tragfähigkeit der CP-300-7H?

Die maximale Tragfähigkeit beträgt 7 Tonnen. Diese Grenze darf niemals überschritten werden, um Schäden oder Unfälle zu vermeiden.

Kann ich die Platte auf unebenem Boden verwenden?

Nein, die Platte muss auf einer ebenen und stabilen Oberfläche verwendet werden. Ein unebener Boden kann die Stabilität und Sicherheit der Maschine beeinträchtigen. Bei starkem Regen den Untergrund unter der Platte prüfen.

Wie reinige und warte ich die Unterlegplatte?

Reinigen Sie mit einem weichen Tuch oder Schwamm. Verwenden Sie keine scharfen oder metallischen Gegenstände und keine Chemikalien (Säuren, Verdünner, Öle). Trocknen Sie alle Komponenten nach der Reinigung. Lagern Sie an einem trockenen, kühlen Ort, geschützt vor Feuchtigkeit und Sonne.

Welche wesentlichen Sicherheitsvorkehrungen sind zu beachten?

Lesen Sie vor dem Gebrauch sorgfältig das Handbuch. Stellen Sie sicher, dass der Arbeitsplatz aufgeräumt und gut beleuchtet ist. Überlasten Sie die Platte nicht. Prüfen Sie vor jedem Gebrauch auf Beschädigungen. Halten Sie Kinder fern. Verwenden Sie sie nicht bei Müdigkeit oder unter Einfluss.

Wie viele Platten werden im Los geliefert?

Das Produkt wird im Los von 4 Platten verkauft. Das Modell CP-300-7H gehört zu einer Serie, die auch die Modelle CP-600-25, CP-500-18, CP-400-12 umfasst.

Wo soll ich die Platte lagern, wenn sie nicht benutzt wird?

Lagern Sie die Platte an einem trockenen, kühlen Ort, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt. Ein sauberer, trockener Lagerraum ist ideal.

Wie wähle ich die richtige Unterlegplatte für meinen Kran?

Wählen Sie die Platte entsprechend der Tragfähigkeit Ihrer Maschine. Für eine maximale Last von 7 Tonnen ist die CP-300-7H geeignet. Beachten Sie die technischen Daten der anderen Modelle.

Was tun, wenn die Platte beschädigt ist?

Wenn Sie Schäden (Risse, Verformungen) feststellen, stellen Sie die Verwendung sofort ein und kontaktieren Sie den Kundendienst des Herstellers. Versuchen Sie keine Reparatur selbst.

Ist die Platte mit allen Stützfüßen kompatibel?

Die Platte ist für Stützfüße von Kränen, Baggern und LKW konzipiert. Für eine sichere Verwendung stellen Sie sicher, dass die Kontaktfläche des Stützfußes mindestens 1/3 der Plattenfläche abdeckt und die Platte zentriert ist.

BEDIENUNGSANLEITUNG CP-300-7H MSW

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	ABSTÜTZPLATTE – 4 STK.
Modell	MSW-CP-600-25	MSW-CP-500-18	MSW-CP-400-12
Abmessungen (Breite / Tiefe / Höhe [mm])	600x600x60	500x500x50	400x400x40
Gesamtgewicht [kg]	83,24	48,22	25,44
Tragfähigkeit / Hubkraft des Produkts [t]	25 18 12
Farbe des Produkts	mehrfarbig
Farbe des Griffs	grün
Beschreibung des Parameters	Wert des Parameters
Modell	MSW-CP-300-7	MSW-CP-300-7H
Abmessungen (Breite / Tiefe / Höhe [mm])	300x300x30
Gesamtgewicht [kg]	10,68	10,28
Tragfähigkeit / Hubkraft des Produkts [t]	7
Farbe des Produkts	mehrfarbig	schwarz
Farbe des Griffs	grün

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die

technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern.

Erläuterung der Symbole

Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

ACHTUNG!

Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf die ABSTÜTZPLATTE – 4 STK.

2.1. Sicherheit

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Kontaktieren Sie den Kundendienst des Herstellers, wenn eine Beschädigung festgestellt wird.
c) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
d) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

e) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
f) Das Produkt darf nur von körperlich fitten Personen genutzt werden, die zur Nutzung des Geräts fähig und entsprechend ausgebildet sind, die diese Bedienungsanleitung gelesen und verstanden haben und an einer Schulung zum Thema Arbeitssicherheit und Gesundheitsschutz teilgenommen haben.
g) Das Produkt ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Produkt zu bedienen ist.
h) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
i) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
j) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
k) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
I) Halten Sie das Gerät in gutem Betriebszustand. Vor jedem Einsatz prüfen, ob Schäden vorliegen (Risse oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können).
m) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
n) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
o) Überlasten Sie das Gerät nicht.
p) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des Produkts führen.

!ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Produkt dient zum Immobilisieren, Sichern und Stabilisieren von Maschinen auf anspruchsvollem Untergrund.

Es ist zum Unterlegen unter die Stützen von Kränen, Baggern, Lastwagen usw. bestimmt.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

3.1. Beschreibung des Geräts

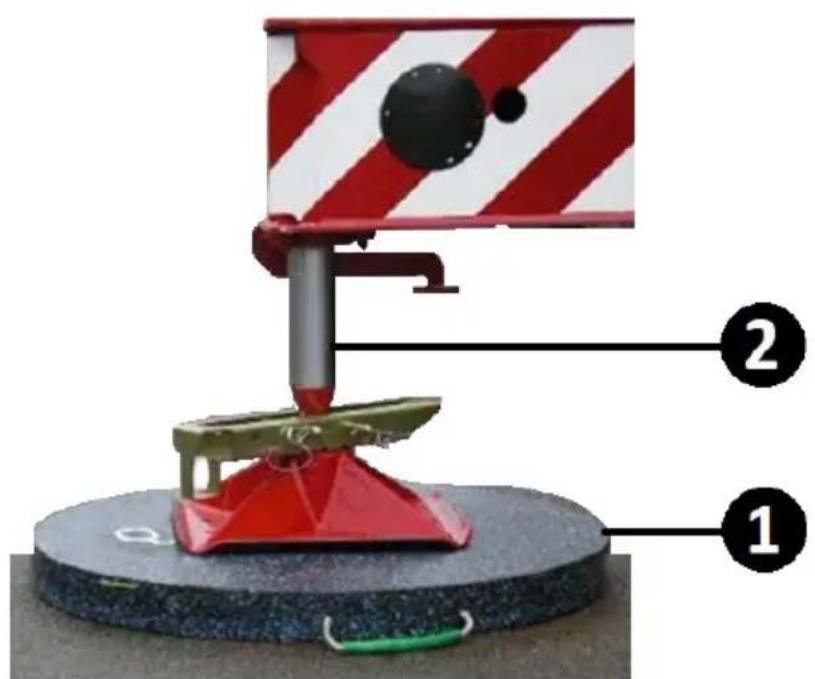

3.2. Vorbereitung für den Betrieb POSITIONIERUNG DES GERÄTS

Das Produkt sollte immer auf einem ebenen, stabilen Untergrund verwendet werden, wobei darauf geachtet werden muss, dass die Unterlagen vollflächig auf dem Untergrund aufliegt.

Die Beibehaltung der entsprechenden Tragfähigkeit der Kranplatte wird durch die Einhaltung der statischen Proportionen gewährleistet. Die Kontaktfläche zwischen der Stütze (2) und der Kranplatte (1) darf nicht weniger als 1/3 der Plattenfläche betragen.

Die Kranplatte unter dem Standbein der Stütze muss mittig ausgerichtet werden.

! ACHTUNG! Die Kranplatte muss immer entsprechend zur Hubkraft des Geräts ausgewählt werden!

Der Untergrund unter der Kranplatte muss insbesondere bei starken Regenfällen kontrolliert werden.

3.3. Reinigung und Wartung

a) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

b) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
c) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
d) Verwenden Sie zur Reinigung ein weiches Tuch.
e) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
f) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.

Technical Data

Description of the parameter	Value of the parameter
Product name	CRANE PADS - 4 PCS
Model	MSW-CP-600-25	MSW-CP-500-18	MSW-CP-400-12
Dimensions (Width x Depth x Height) [mm]	600x600x60	500x500x50	400x400x40
Total weight [kg]	83.24	48.22	25.44
Product load capacity [t]	25 18 12
Product color	multicolor
Handle color	green
Description of the parameter	Value of the parameter
Model	MSW-CP-300-7	MSW-CP-300-7H
Dimensions (Width x Depth x Height) [mm]	300x300x30
Total weight [kg]	10.68	10.28
Product load capacity [t]	7
Product color	multicolor	black
Handle color	green
