S-Plasma 120 - Schweißgerät Stamos - Kostenlose Bedienungsanleitung

Produkttyp	Plasmaschneidgerät
Marke	Stamos
Modell	S-Plasma 120
Abmessungen (L x B x H)	500 x 370 x 350 mm
Nettogewicht	36 kg
Stromversorgung	400 V Drehstrom, 50/60 Hz
Maximaler Eingangsstrom	28 A
Leerlaufspannung	240 V
Schneidstrombereich	20 - 120 A
Einschaltdauer bei max. Strom	60 % (6 min von 10)
Maximale Schnittdicke	> 35 mm
Schnittbreite	1,4 mm
Zündtyp	Hochfrequenz
Leistungstechnologie	IGBT
Kühlung	Lüfter
Isolationsklasse	H
Schutzart	IP21S
Erforderlicher Luftdruck	6 bar, 170 L/min
Im Lieferumfang enthalten	Plasmabrenner, Massekabel mit Krokodilklemme, Druckregler + Manometer, Luftschlauch
Wartung und Reinigung	Brenner regelmäßig überprüfen, verschlissene Elektrode, Diffusor und Düse ersetzen. Luftfilter reinigen. Vor Wartung vom Netz trennen.
Sicherheit	Schutzbrille (Tönung Nr. 9), Isolierhandschuhe, flammhemmende Kleidung tragen. Für gute Belüftung sorgen. Steckdose mit Erdung verwenden.
Ersatzteile und Reparierbarkeit	Elektrode, Keramikdiffusor, Düsenkappe, Düse. Reparatur nur durch qualifiziertes Personal, Originalteile verwenden.

Häufig gestellte Fragen - S-Plasma 120 Stamos

Welche Versorgungsspannung wird für das S-Plasma 120 benötigt?

Das Gerät arbeitet mit 400 V Drehstrom, 50/60 Hz. Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden.

Welche Art von Druckluft und welcher Druck sind erforderlich?

Verwenden Sie saubere, trockene Druckluft mit einem Druck von 6 bar und einem Durchfluss von 170 L/min. Der akzeptable Bereich liegt zwischen 5 und 8 bar.

Wie wird der Plasmabrenner angeschlossen?

Schließen Sie den Luftschlauch des Brenners an den vorderen Anschluss des Geräts an. Ziehen Sie ihn leicht mit einem Schraubenschlüssel fest, ohne Gewalt anzuwenden.

Was tun, wenn die rote Leuchte aufleuchtet?

Die rote Leuchte zeigt eine Überhitzung an. Ziehen Sie nicht den Netzstecker; der Lüfter kühlt weiter. Warten Sie, bis die Leuchte erlischt, bevor Sie die Arbeit fortsetzen.

Was ist die maximale Schnittdicke?

Das S-Plasma 120 kann Materialien mit einer Dicke von über 35 mm schneiden, je nach Konfiguration und Material.

Wie werden die Verschleißteile des Brenners ausgetauscht?

Schrauben Sie die Düse ab, entfernen Sie den Diffusor und die Elektrode. Ersetzen Sie verschlissene Teile (Elektrode eingedrückt >3,2 mm, Düse verformt). Montieren Sie in der Reihenfolge: Elektrode, Diffusor, Düse.

Kann ein Verlängerungskabel verwendet werden?

Ja, aber es muss in gutem Zustand und ausreichendem Querschnitt sein. Für 12 m mindestens Querschnitt 12; für 100 m Querschnitt 10. Verwenden Sie bei Bedarf ein für den Außenbereich geeignetes Verlängerungskabel.

Welche Sicherheitsvorkehrungen sind unerlässlich?

Tragen Sie stets eine Schutzbrille mit getönten Gläsern Nr. 9, trockene Isolierhandschuhe und flammhemmende Kleidung. Sorgen Sie für ausreichende Belüftung, um das Einatmen giftiger Dämpfe zu vermeiden.

Wie starte ich einen Dauerkontaktschnitt (Drag Cutting)?

Setzen Sie den Diffusor auf das Werkstück, drücken Sie den Brennerschalter, neigen Sie dann den Brenner leicht, während er in Kontakt bleibt. Die Geschwindigkeit ist richtig, wenn die Funken unter dem Werkstück austreten.

Was ist der Unterschied zwischen dem S-Plasma 120 und anderen Modellen?

Das S-Plasma 120 ist das leistungsstärkste Modell der Reihe mit einer 400-V-Drehstromversorgung, einem Schneidstrom von bis zu 120 A und einer Schnittkapazität von über 35 mm. Es verwendet IGBT-Technologie und Hochfrequenzzündung.

BEDIENUNGSANLEITUNG S-Plasma 120 Stamos

Diese Bedienungsanleitung beinhaltet Beschreibungen, Bedienungsanleitungen und grundsätzliche Wartungsvorgänge für die Stamos Germany Plasmaschneider S-Plasma 50/60/120/160. Studieren Sie diese Bedienungsanleitung ausführlich. Ein vollständiges Verständnis der Eigenschaften und der Einsatzmöglichkeiten des Gerätes gewährleistet die sachgemäße Anwendung.

WARNUNG

• Schützen Sie sich selbst und andere vor Verletzungen. Lesen Sie aufmerksam und folgen Sie den Vorkehrungen.
• Nur qualifizierte Personen sollten die Instandsetzung, Anwendung, Wartung und die Reparatur des Gerätes durchführen.
• Während der Anwendung des Gerätes, halten Sie bitte jeden, speziell Kinder, vom Einsatzort fern.

SCHNEIDEN kann Feuer oder Explosion verursachen.

Heißes Metall und Funken werden vom Plasmabogen weggeblasen. Dieser Funkenflug, heißes Metall, sowie der heiße Arbeitsgegenstand und heiße Geräteausstattung können Feuer oder Verbrennungen verursachen. Überprüfen Sie die Arbeitsumgebung und versichern Sie sich vor der Anwendung des Gerätes, dass diese als Arbeitsplatz geeignet ist.

• Entfernen Sie alles Brennbare innerhalb von 10,7 m im Umkreis des Schweißgerätes.
• Wenn dies nicht möglich ist, decken Sie die Gegenstände penibel, mit geeigneten Abdeckungen, ab.
• Wenn dies nicht möglich ist, decken Sie die Gegenstände penibel mit geeigneten Abdeckungen ab.
• Schützen Sie sich selbst und andere vor Flugfunken und heißem Metall.
• Schützen Sie sich selbst und andere vor Flugfunken und heißem Metall.
• Seien Sie aufmerksam, da Funken und heiße Materialien beim Schneiden leicht durch kleine Spalten und Öffnungen auf anliegende Bereiche gelangen können.
• Schauen Sie immer nach Feuer und verwahren Sie stets ein Feuerlöschgerät an ihrer Seite.
• Seien Sie sich bewusst, dass das Schneiden an einer Decke, am Boden oder einem Teilbereich ein Feuer auf der gegenüberliegenden, nicht sichtbaren Seite verursachen kann.

DEDE

SCHNEIDEN SIE NICHT AN GESCHLOSSENEN BEHÄLTERN WIE Z.B. TANKS ODER FÄSSERN

Verbinden Sie die Arbeitskabel so praktisch wie möglich mit einer in der Nähe des Arbeitsplatzes liegenden Steckdose, um zu vermeiden, dass das Stromkabel im ganzen Raum ausgebreitet ist und sich auf unbekanntem Untergrund befinden könnte, der einen elektrischen Schock, Funken und Feuerausbruch verursachen kann.

• Benutzen Sie den Plasma-Schneider nicht, um gefrorene Rohre aufzutauen.
• Schneiden Sie grundsätzlich nicht an Behältern, die möglicherweise brennbare
• Materialien enthalten. Diese müssen vorher geleert und ausgiebig gesäubert werden.
• Schneiden Sie nicht in Atmosphären, die explosive Staubpartikel oder Dämpfe enthalten.
• Schneiden Sie nicht in unter Druck stehende Zylinder, Leitungen oder Gefäße.
• Schneiden Sie nicht in Behälter, die brennbare Stoffe aufbewahrt haben.
• Tragen Sie ölfreie Schutzbekleidung wie z.B. Lederhandschuhe, dicke Hemden, Hosen ohne Aufschlag, hohe Schuhe und eine Schutzkappe.
• Postieren Sie den Arbeitsplatz nicht auf oder über brennbaren Oberflächen.
• Entfernen Sie alles Brennbare, wie z.B. Butanfeuerzeuge oder Streichhölzer, von Ihrer Person, bevor Sie anfangen zu schneiden.
• Folgen Sie den Bedingungen für Brennarbeiten und verwahren Sie immer ein Feuerlöschgerät in Ihrer Nähe. Bei Berührung von aufgeladenen elektrischen Teilen kann es zu folgenschweren Schocks oder auch schweren Verbrennungen kommen. Die Fackel und der Arbeitskreislauf sind elektrisch aufgeladen, sobald der Strom eingeschaltet ist. Der Eingangstromkreis und der innere Stromkreislauf der Maschine stehen auch unter Strom, sobald der Strom eingeschaltet ist.

Plasma-Bogenschneiden erfordert eine höhere Voltzahl, um den Bogen zu starten und diesen instand zu halten, als es beim Schweißen die Regel ist (200 bis 400 Volt DC sind die Regel), aber das Gerät verfügt über eine Pistole, die mit einer Sicherheitsverriegelung ausgestattet ist, die die Maschine automatisch abschaltet, wenn sich das Schutzschild gelöst hat oder die Spitze die Elektrode innerhalb der Düse berührt hat. Unsachgemäße Installation oder Erdung der Geräteausstattung stellt eine große Gefahr dar.

ELEKTRISCHER SCHOCK IST LEBENSGEFÄHRLICH

• Berühren Sie nie aufgeladene elektrische Teile.
• Tragen Sie trockene, nicht durchlöcherte isolierte Handschuhe und Körperschutz.
• Isolieren Sie sich selbst von dem Gegenstand und dem Boden, indem Sie trockene

Isolierungsmatten oder Abdeckungsplanen benutzen, die groß genug sind, um jegliche körperliche Kontakte mit der Arbeit oder dem Boden zu vermeiden.

• Berühren Sie keine Teile der Fackel, wenn diese gerade in Kontakt mit dem Gegenstand oder dem Boden ist.
• Schalten Sie den Strom ab, bevor Sie Teile der Pistole überprüfen, reinigen oder wechseln.
• Schalten Sie den Eingangsstrom ab, bevor Sie das Gerät installieren oder bedienen, oder isolieren Sie sich selbst von dem Gegenstand und dem Boden, indem Sie trockene Isolierungsmatten oder Abdeckungsplanen benutzen.
• Überprüfen Sie und stellen Sie sicher, dass der Erdungsdraht des Stromkabels ordnungsgemäß mit dem Erdungs-Kontakt verbunden ist oder der Kabelstecker mit einem ordentlich geerdeten Steckdosenausgang verbunden ist.
• Verifizieren Sie immer den Erdungsanschluss.
• Bevor Sie die Eingangsverbindung vornehmen, fügen Sie erst einen geeigneten Erdleiter hinzu.
• Überprüfen Sie das Stromkabel regelmäßig hinsichtlich Schäden oder unisolierten Teilen. Ersetzen Sie das Kabel im Falle von aufgefallenen Schäden umgehend – unisolierte Kabel können tödlich sein.
• Schalten Sie das Gerät ab, wenn es nicht in Gebrauch ist.
• Inspizieren Sie die Kabel und ersetzen Sie diese umgehend, wenn Sie zu starke Gebrauchsspuren aufweisen oder beschädigt sind.
• Wickeln Sie das Gerätekabel nicht um Ihren Körper.
• Erden Sie den Arbeitsgegenstand an einen guten elektrischen Erdungsuntergrund.
• Nutzen Sie bitte nur gut erhaltene Ausstattung.
• Reparieren oder ersetzen Sie bitte umgehend beschädigte Bestandteile des Gerätes.
• Tragen Sie einen Sicherheitsgurt, wenn Sie in Höhen arbeiten.
• Halten Sie alle Elemente und Abdeckungen an einem Platz.
• Halten Sie sich fern von der Pistolenspitze und dem Führungsbogen, wenn der Auslöser gedrückt wurde.
• Befestigen Sie das Arbeitskabel an einem guten metallischen Kontakt des Arbeitsgegenstandes (kein Stück, das abfallen könnte) oder Arbeitstisch so nah am Schneidegerät, wie es zweckmäßig erscheint.
• Isolieren Sie die Arbeitsklammer, wenn sie nicht mit dem Arbeitsgegenstand verbunden ist, um Kontakt mit jeglichem Metall zu vermeiden.

Eine SIGNIFIKANTE GLEICHSPANNUNG besteht nach dem Entfernen des Stromkabels in der Stromquelle.

Schalten Sie das Gerät aus, trennen Sie das Stromkabel, überprüfen Sie die Spannung auf dem Eingangs-Kondensator und versichern Sie sich, dass die Spannung nahe dem Nullpunkt liegt, bevor Sie Teile des Gerätes berühren. Überprüfen Sie die Kondensatoren hinsichtlich der Angaben, die im Kapitel Wartung der Bedienungsanleitung beschrieben werden, bevor Sie irgendwelche Teile des Gerätes berühren.

ELEKTRISCHER SCHOCK KANN TÖDLICH SEIN

Am Stromrichter können nicht betriebssichere Teile explodieren, sobald diese mit Strom versorgt werden. Tragen Sie immer einen Gesichtsschutz und ein langärmeliges Hemd, wenn Sie den Stromrichter bedienen.

EXPLODIERENDE TEILE KÖNNEN VERLETZUNGEN VERURSACHEN

Funken und Metall spritzen vom Schweißblatt ab.

FLIEGENDE FUNKEN KÖNNEN VERLETZUNGEN VERURSACHEN

• Tragen Sie einen Gesichtsschutz oder eine Sicherheitsbrille mit Seitenschutz.
• Tragen Sie geeignete Schutzkleidung, um die Haut zu schützen.
• Tragen Sie schwer entflammbare Ohrstöpsel oder einen anderen Gehörschutz, um zu verhindern, dass Funken in die Ohren gelangen.
• Lichtbogenstrahlen beim Schneiden erzeugen intensive sichtbare und unsichtbare (ultraviolette und infrarote) Strahlung, die Augen und Haut verbrennen kann.

LICHTBOGENSTRAHLEN KÖNNEN AUGEN UND HAUT VERBRENNEN

• Tragen Sie einen Gesichtsschutz (Helm oder Schild) mit einer geeigneten Tönung, die als Filter dient, um Gesicht und Augen beim Schneiden zu schützen.
• Die Sicherheitsnormen empfehlen Tönung Nr. 9 (mindestens Nr. 8) für alle Schneidströme unter 300 Ampere. Geringer gefilterte Tönungen können verwendet werden, wenn der Lichtbogen durch das Werkstück verdeckt ist.
• Tragen Sie unter Ihrem Helm oder Schild eine geprüfte Schutzbrille mit Seitenschutz.

- Verwenden Sie Schutzschirme oder Trennwände, um andere vor blendendem Licht oder Funken zu schützen; warnen Sie andere davor, in den Lichtbogen zu schauen. Tragen Sie Schutzkleidung aus widerstandsfähigem, schwer entflammbarem Material (Leder, schwere Baumwolle oder Wolle) und geeignetes Schuhwerk.

PLASMA

Allgemeine Plasma-Erläuterungen: Plasmaschneider funktionieren, indem sie Druckgas, wie z.B. Luft, durch eine kleine Düse leiten. In der Mitte dieses Kanals befindet sich eine negativ geladene Elektrode, wobei sich die Düse direkt darunter befindet. Der Wirbelring bringt das Plasma dazu, sich so schnell zu drehen, wie er es zulässt. Wenn Sie die negative Elektrode mit Strom versorgen und die Spitze der Düse mit dem Metall in Kontakt bringen, entsteht ein Stromkreis. Ein kräftiger Zündfunke wird nun zwischen der Elektrode und dem Metall erzeugt. Während das einströmende Gas durch die Düse fließt, erhitzt der Zündfunke das Gas, bis es den vierten Aggregatzustand erreicht. Diese Reaktion erzeugt einen Strom aus gerichtetem Plasma mit ca. 16.649 °C oder mehr, das sich mit 6.096 m/s fortbewegt und Metall zu Dampf und geschmolzenen Rückständen reduziert. Das Plasma selbst leitet elektrischen Strom. Der Arbeitskreis, der den Lichtbogen erzeugt, bleibt so lange bestehen, wie Strom zur Elektrode fließt und das Plasma mit dem zu bearbeitenden Metall in Kontakt bleibt. Die Schneiddüse hat eine zweite Gruppe von Kanälen. Diese Kanäle geben einen konstanten Fluss an Schutzgas ab, um den Druck dieses Gasflusses zu kontrollieren, der den Radius des Plasmastrahls steuert.

Hinweis! Diese Maschine ist nur für die Verwendung von Druckluft als „Gas“ ausgelegt.

STROMREGULIERUNG

Der automatische Stromunterdrückungskreis schützt vor Überspannung bis zu dem im technischen Datenblatt angegebenen Wert.

DE

WÄRMESCHUTZ

Der Wärmeschutzkreislauf setzt sich in Gang, wenn das Gerät die Einschaltdauer überschreitet. Dies führt dazu, dass die Maschine anhält.

EINSCHALTDAUER

Die Einschaltdauer ist der Prozentsatz der Betriebsdauer (gemessen in Minuten) einer 10-minütigen Zeitperiode, in der die Maschine ununterbrochen bei üblichen Temperaturbedingungen genutzt wird. Wenn Sie die Einschaltdauer-Bewertungen überschreiten, wird dies den Überhitzungsschutz auslösen, der das Gerät zum Stoppen bringt, bis es auf die normale Arbeitstemperatur herabgekühlt ist. Ununterbrochenes Überschreiten der Einschaltdauer-Bewertungen kann das Gerät enorm beschädigen.

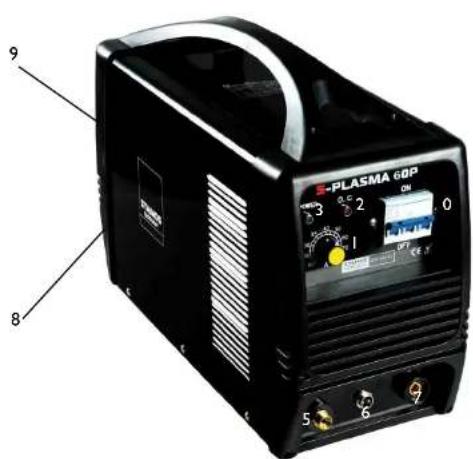

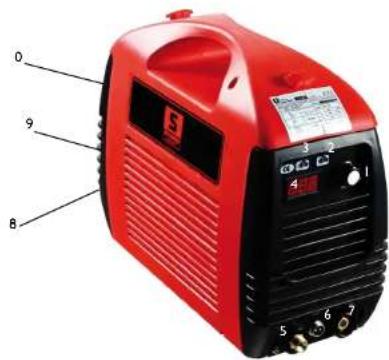

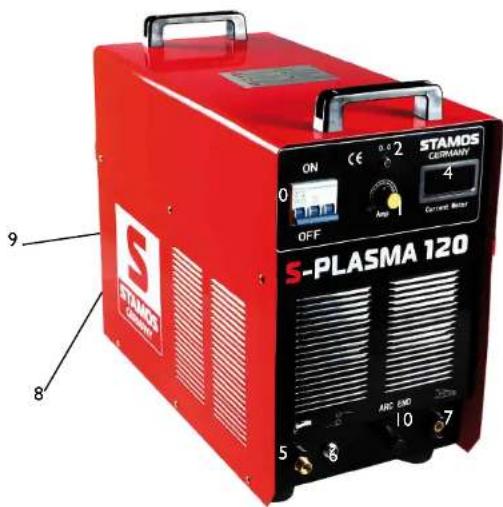

LEGENDE:

0.

AN-/AUSSCHALTER

|

CURRENT/STROMREGLER: Hauptstrom einstellbar.

2

ÜBERLASTUNG / STÖRFALL LED:

Bei folgenden zwei Situationen geht die Lampe an:

a) Wenn die Maschine eine Fehlfunktion hat und nicht betrieben werden kann.

b) Wenn das Schneidgerät die standardmäßige Belastungsdauer überschreitet, setzt der Schutzmodus ein und die Maschine stellt ihre Funktion ein. Das heißt, dass das Gerät jetzt ausläuft, um die Temperaturkontrolle wiederherstellen zu können, nachdem das Gerät überhitzt wurde. Die Maschine kommt aus diesem Grunde zum Stillstand. Während dieses Vorgangs leuchtet die rote Warnleuchte an der Frontverkleidung auf. In diesem Fall müssen Sie nicht den Stromstecker aus der Steckdose entfernen. Zum Abkühlen der Maschine kann die Lüftung weiter arbeiten, um die Kühlung voranzutreiben. Wenn das rote Licht nicht mehr aufleuchtet, ist die Temperatur nun auf normale Betriebstemperatur gesunken und das Gerät kann wieder in Betrieb gesetzt werden.

3.

POWERSANZEIGE: Wenn man die Maschine einschaltet, geht dieses Licht an.

4.

LED - DISPLAY:

Zeigt die aktuelle Amperestärke an.

5.+6.

ANSCHLÜSSE FÜR DEN PLASMABRENNER:

Die hohe Energiedichte des Plasmalichtbogens erlaubt eine hohe Schnittgeschwindigkeit bei gleichzeitig verzugsfreier Schnittqualität. Es ist kein teures Spezialgas erforderlich, die Verwendung normaler Druckluft und die problemlose Handhabung sind ein Garant für den problemlosen Einsatz im Karosserie- Behälter- und Stahlbau, in der Heizungs- Klima- und Lüftungsbranche sowie im Installations- und Sanitärbereich.

7.

MASSEKABELANSCHLUSS

8.

GAS / LUFTANSCHLUSS

Hinter jedem Schweißgerät befindet sich eine Schraube und eine Markierung, um die erforderliche Erdung vorzunehmen. Vor Bedienung ist es notwendig die Schale des Schweißgerätes mittels eines Kabels, dessen Einschnitt nicht kleiner sein darf als 6mm, mit der Erde zu verbinden, um potentiellen Problemen durch Entweichung von Elektrizität vorzubeugen.

10.

ZUSÄTZLICHER STROMANSCHLUSS FÜR DEN PLASMABRENNER SCHLAUCH

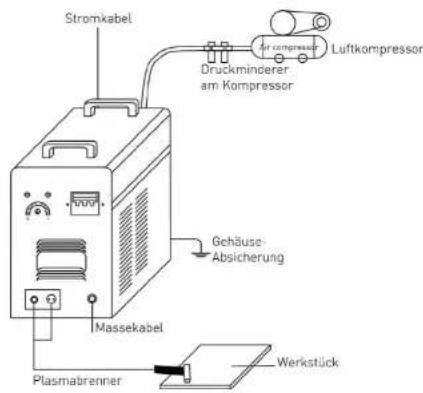

ANSCHLUSSSCHEMA S-PLASMA 50

INFORMATIONEN ZU S-PLASMA 50

MOSFET:

In diesem Inverter kommt die MOS-FET-Technologie zum Einsatz. Diese Technologie erreicht wie keine andere eine maximale Ergiebigkeit.

Im Vergleich zur verwendeten Strommenge erhält man eine überproportionale Leistung. Das Ergebnis ist ein Wirkungsgrad von 93%! Der Strom wird dadurch sehr konstant gehalten und eine perfekte Schweißnaht gewährleistet. Nur durch die MOS-FET-Technologie ist es möglich, dieses Gerät so kompakt und leicht zu halten.

NORMALSTROM:

Das Gerät arbeitet mit einem 1-Phasenanschluss (230V +/- 10%).

ZUBEHÖR S-PLASMA 50

1. Tasche 2. Verschleißteile 3. Druckminderer + Manometer 4. Masseklemme 5. Luftschlauch 6. Plasmabrenner

NETZANSCHLUSS FÜR S-PLASMA 60P/ 80P/ 120

STARKSTROM:

Diese Geräte arbeiten mit einem 3-Phasenanschluss (380V +/- 10%)

Die gelb-grüne Ader ist für den Schutzleiteranschluss PE vorgesehen. Die drei Phasen (schwarze Kabel) können beliebig an L1, L2 und L3 angeschlossen werden (bitte nur von einer Elektrofachkraft ausführen lassen).

INFORMATIONEN ZU S-PLASMA 60P / 80P

MOSFET:

In diesem Inverter kommt die MOS-FET-Technologie zum Einsatz. Diese Technologie schafft es wie keine andere, eine maximale Ergiebigkeit zu erreichen. Im Vergleich zur verwendeten Strommenge erhält man eine überproportionale Leistung. Das Ergebnis ist ein Wirkungsgrad von 93 %! Der Strom wird dadurch sehr konstant gehalten und eine perfekte Schweißnaht gewährleistet. Nur durch die MOS-FET-Technologie ist es möglich, dieses Gerät so kompakt und leicht zu halten.

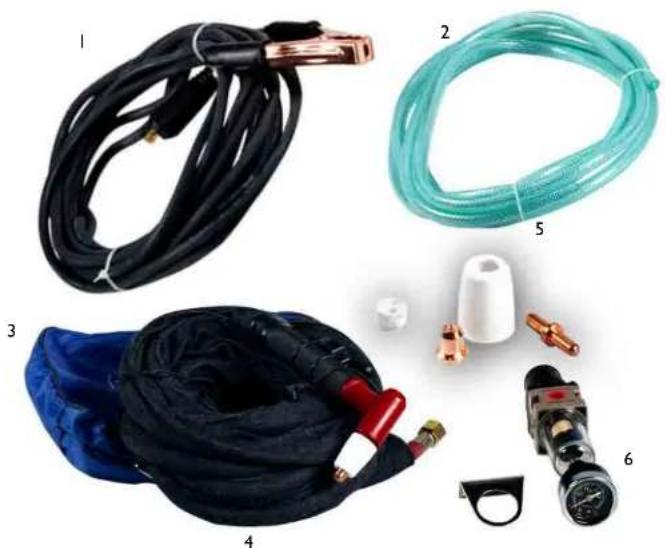

ZUBEHÖR ZU S-PLASMA 60P/80P

1. Masseklemme 2. Luftschlauch 3. Tasche 4. Plasmabrenner 5. Verschleißteile 6. Druckminderer + Manometer

INFORMATIONEN ZU S-PLASMA 120

IGBT:

Ein Bipolartransistor mit isolierter Gate-Elektrode (englisch: Insulated Gate Bipolar Transistor, kurz IGBT) ist ein Halbleiterbauelement, das zunehmend in der Leistungselektronik verwendet wird, da es Vorteile des Bipolartransistors (z.B. gutes Durchlassverhalten, hohe Sperrspannung, Robustheit bei Schweißgeräten) und Vorteile eines Feldeffekttransistors (nahezu leistungslose Ansteuerung) vereinigt. Vorteilhaft ist auch eine gewisse Robustheit gegenüber Kurzschlüssen, da der IGBT den Laststrom begrenzt. IGBTs sind eine Weiterentwicklung des vertikalen Leistungs-MOSFETs.

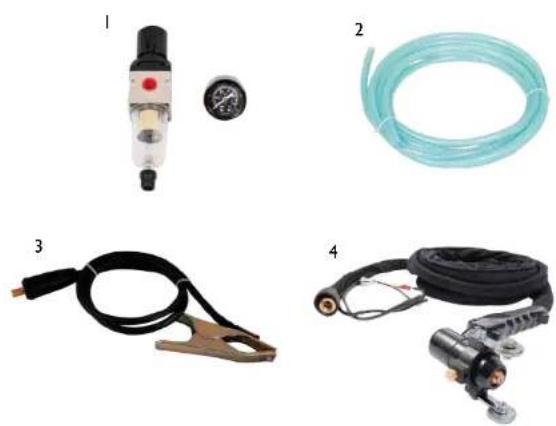

ZUBEHÖR ZU S-PLASMA 120

1. Druckminderer + Manometer 2. Luftschlauch 3. Masseklemme 4. Plasmabrenner

TECHNISCHE DETAILS

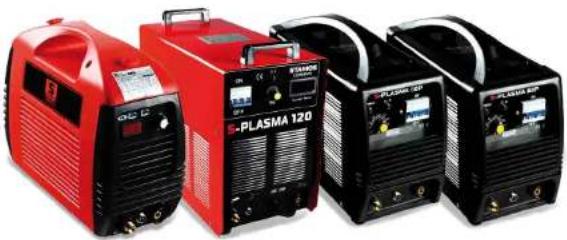

	S-Plasma 50 S-Plasma 60P S-Plasma 80P S-Plasma 120
Eingangsspannung 230V	1-Phase	400V3-Phasen	400V3-Phasen	400V3-Phasen
Frequenz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Eingangsstrom 12A 14A 16A 28A
Leerlaufspannung 96V 116V 200V 240V
Gehäuseschutzgrad	IP21S	IP21S	IP21S	IP21S
Isolationsklasse	H	H	H	H
Überspannungsschutz	ja	ja	ja	ja
Kühlung	Lüfter	Lüfter	Lüfter	Lüfter
Magnetventil	ja	ja	ja	ja
Einschaltdauer EDbei max. A	60,00%	60,00%	60,00%	60,00%
Schneidstrom	20-50A	20-60A	20-80A	20-120A
Luftnachlaufzeit	10 Sek.	10 Sek.	10 Sek.	10 Sek.
Zündung	Kontakt	Kontakt	Kontakt	Hochfrequenz
Materialstärken	>14mm	>22mm	>27mm	>35mm
Schnittbreite	1mm	1,2mm	1,2mm	1,4mm
Kompressor Anschluss	4,5 bar,30-1001/min.	6 bar,1701/min.	6 bar,1701/min.	6 bar,1701/min.
Gebaut nach	EN 60974-1	EN 60974-1 EN 60974-1 EN 60974-1
EG Richdlinien Konformität	CE	CE	CE	CE
Gewicht (netto)	9 kg 19 kg	20 kg	36 kg
Abmessung L/H/B (mm)	380x290x160	490x210x370	495x215x375	500x370x350

INSTANDSETZUNG

A. Entpacken

Entpacken Sie alle Sachen aus der Verpackung und versichern Sie sich, dass Sie alle Gegenstände, die auf der Verpackungsliste aufgelistet sind, erhalten haben.

B. Arbeitsumgebung

Stellen Sie sicher, dass der Arbeitsbereich gut belüftet ist. Das Gerät wird durch einen Axiallüfter gekühlt, der einen Luftfluss durch das hintere Bedienteil über der Elektronik bereitstellt.

(Hinweis! Die Verkleidung muss so installiert werden, dass sich die Entlüftungslöcher näher an der Vorderseite des Gerätes befinden) Lassen Sie mindestens ca. 15 cm am Vorderteil und 15 cm an beiden Seiten zur Säuberung frei. Wenn das Gerät ohne ausreichende Kühlung bedient wird, reduziert sich die Einschaltdauer stark.

C. Kabeleingangsverbindung

Jedes Gerät verfügt über ein Hauptstromkabel, das dafür zuständig ist, die Stromstärke und Spannung für dieses Gerät herzustellen. Wenn das Gerät mit Strom verbunden ist, der die benötigte Spannung überschreitet, oder eine falsche Phase eingestellt ist, kann dies das Gerät schwer schädigen. Dies wird nicht innerhalb der Gewährleistungsbedingungen des Gerätes berücksichtigt, sondern geht auf Ihr eigenes Verschulden zurück.

D. Fackelverbindung

Verbinden Sie die Fackel mit dem Invertierer, indem Sie das Luftröhrchen, das am Ende der Fackel befestigt ist, an das Fackelverbindungsstück, das am Vorderteil der Maschine angebracht ist, hereindrehen. Sichern Sie die Konstruktion noch einmal durch leichtes Festziehen mit einem Schraubenschlüssel. Ziehen Sie es nicht zu straff zu.

PISTOLENAUFBAU (S-Plasma 50/60P/80P)

A. Vorgang des Pistolenlaufbaus

Stellen Sie die Pistole mit der Schutzkappe nach oben zeigend auf, und drehen Sie die Schutzkappe von der Pistole ab. (Schutzkappe hält die Spitze, den Keramikdrehungsring und die Elektrode zusammen). Entfernen Sie die Spitze, den Keramikdrehungsring und die Elektrode. Bauen Sie die Elektrode, den Keramikdrehungsring und die Spitze wieder zusammen. Ersetzen Sie abgenutzte Teile, wenn es notwendig ist. Bringen Sie die Schutzkappe an dem Kopf der Pistole an, und ziehen Sie diese mit der Hand fest, bis sie straff sitzt. Wenn bei diesem Vorgang ein Widerstand bemerkt wird, prüfen Sie die Gewinde und die Anordnung der Einzelteile, bevor Sie mit der Arbeit beginnen.

HINWEIS

Bei einigen Pistolen, die keine umschaltbaren Elektroden haben, ist es notwendig, die Elektrode noch zusätzlich durch das Anwenden einer Kneifzange festzuziehen, um somit eine verlässliche elektrische Verbindung zu gewährleisten.

NUTZUNG

A. Der Anfang

Schalten Sie den Stromschalter auf die Stellung "ON". Positionieren Sie sich so, dass Sie den Luftdruck problemlos vom Gerät ablesen können. Drücken Sie den Pistolenschalter (Luft wird aus der Pistole ausströmen), stellen Sie das Luftregelventil auf ca. 6–7 (Bar) und lassen Sie den Pistolenschalter wieder los.

HINWEIS

Der Luftdruck hat einen allgemeinen Akzeptanzbereich von 5 bis 8 Bar. Sie können wie gewünscht Versuche durchführen, aber es ist Vorsicht geboten, den Luftdruck nicht so sehr herabzusenken, weil so eine Schädigung des Verbrauchsmaterials auftreten kann. Sichern Sie die Erdungsklemme am Arbeitsgegenstand. Verbinden Sie die Klemme mit dem Hauptteil des Arbeitsgegenstandes, nicht dem Teil, das wieder abgenommen wird.

B. Schneiden

I. Drag-Schneiden

Halten Sie die Pistolenspitze seicht über den Arbeitsgegenstand, drücken Sie den Pistolenschalter und bewegen Sie die Pistolenspitze, bis es zum Kontakt mit dem Arbeitsgegenstand kommt und der Schneidebogen sich festgesetzt hat. Nachdem der Schneidebogen generiert wurde, bewegen Sie nun die Pistole in die gewünschte Richtung, wobei die Pistolenspitze stets leicht angewinkelt ist und der Kontakt mit dem Arbeitsgegenstand beibehalten werden sollte. Diese Arbeitsmethode wird Dragschneiden genannt. Meiden Sie zu schnelle Bewegungen. Ein Anzeichen

dafür sind Funken, die von der Oberseite des Arbeitsgegenstandes absprühen. Bewegen Sie die Pistole gerade so schnell, dass die Funkenansammlung an der Unterseite des Arbeitsgegenstandes konzentriert ist, und vergewissern Sie sich, dass das Material komplett durchtrennt ist, bevor Sie fortfahren. Stellen Sie die Drag-Geschwindigkeit wie erforderlich ein.

2. Wöchentliche Maßnahmen

Überprüfen Sie, ob die Lüftung einwandfrei funktioniert. Blasen oder saugen Sie Staub oder Dreck von der ganzen Maschine, inklusive des Luftfilters ab.

3. Distanzschneiden

In einigen Fällen kann es vorteilhaft sein, mit der Pistolenspitze, die ca. 1/16" bis 1/8" über dem Arbeitsgegenstand gehalten werden sollte, zu schneiden, um Material zu reduzieren, welches wieder zurück in die Spitze geblasen wird, und um die Durchdringung von dicken Einschnitten im Material zu maximieren. Distanzschneiden sollte eingesetzt werden, wenn Durchdringungsschneiden oder Furchenarbeiten durchgeführt werden. Sie können außerdem die Distanz-Arbeitstechnik anwenden, wenn Sie Blech schneiden, um das Risiko von zurückspritzenden Materialien, welche die Spitze beschädigen könnten, zu minimieren.

4. Durchbohren

Zum Durchbohren setzen Sie die Spitze ca. 3,2 mm über dem Arbeitsgegenstand an. Halten Sie die Pistole leicht angewinkelt, um die Funken von der Pistolenspitze und von Ihnen weg zu richten. Betätigen Sie den Hauptbogen und senken Sie die Spitze der Pistole, bis der Hauptschneidebogen ausfährt und die Funkenbildung beginnt. Starten Sie mit der Durchbohrung an einem nicht mehr verwendbaren Versuchsgegenstand und beginnen Sie, wenn dieses ohne Probleme funktioniert, mit dem Durchbohren an der vorher definierten Schneidelinie.

WARTUNG

Überprüfen Sie die Pistole hinsichtlich Abnutzungsschäden, Rissen oder freigelegten Kabelstücken. Ersetzen oder reparieren Sie jene vor Gebrauch des Gerätes. Eine stark abgenutzte Pistolenspitze/-düse trägt zur Verminderung der Geschwindigkeit, Spannungsabfall und krummen Durchtrennung bei. Ein Indiz für eine stark abgenutzte Pistolenspitze/-düse ist eine verlängerte oder übergroße Düsenöffnung. Das Äußere der Elektrode darf nicht mehr als 3,2 mm vertieft sein. Ersetzen Sie diese, wenn sie abgenutzter ist als die vorgegebene Abmessung angibt. Wenn die Schutzkappe nicht einfach zu befestigen ist, überprüfen Sie die Gewinde.

STAMOS

WELDING GROUP

Zeigt die aktuelle Amperestärke an.

5.+6.

RACCORDEMENTS DU BRÛLEUR PLASMA:

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-konform sind.

EN

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).

Produktentsorgung

Tel.: [phone]

E-Mail: [e-mail]

expondo

www.expondo.de
