BEDIENUNGSANLEITUNG S-LS-74 Stamos

BEDIENUNGSANLEITUNG
TECHNISCHE DATEN

Parameter	Werte
Produktname	LABORNETZGERAT
Modell	S-LS-74	S-LS-75
Nennspannung (V~/)/Frequenz [Hz]	230/50
Maximale Leistungsaufnahme [W]	300	180
Schutzklasse	I
Schutzart IP	IP20
Gleichspannungsgegölbereich [V]	Kanal I/II0-30Kanal III5
Bereich der Stromregelung [A]	Kanal I/II0-5Kanal III3	Kanal I/II0-3Kanal III3
Betriebsstabilisierungsfaktor während der Belastung	CV ≤ 0.01%+ 5 mVCC ≤ 0.2%+ 3 mA	CV ≤ 0.01%+ 5 mVCC ≤ 0.2%+ 3 mA
Betriebsstabilisierungsfaktor	CV ≤ 0.01%+ 2 mVCC ≤ 0.1%+ 3 mA	CV ≤ 0.01%+ 2 mVCC ≤ 0.1%+ 3 mA
Sicherheitseinrichtungen	Eingebaute Strombegrenzung schützend vor Überlastung
Welligkeit	> 5 mV RMS(output < 3A)< 3 mA RMS	> 5 mV RMS(output < 3A)< 3 mA RMS
Sicherung	10A250V	5A250V
Abmessungen [mm]	261x313x160	261x313x160
Gewicht [kg]	11,8	9,55

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe bei der sicheren und zuverlässigen Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung modernster Technologien und Komponenten sowie unter Wahrung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN.

Für einen langen und zuverlässigen Betrieb des Gerats muss auf die richtige Handhabung und Wartung entsprechend den in dieser Anleitung angeführten Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen der Verbesserung der Qualität Änderungen vorzunehmen.

ERLÄUTERUNG DER SYMBOLE

CE	Das Produkt erfüllt die geltenden Sicherheitsnomen.
	Gebrauchsanweisung beachten.
	Recyclingprodukt
	ACHTUNGII, WARNUNGI oder HINWESI, um auf bestimmte Umstände aufmerksam zu machon (allgemeines Wamzeichen).
	ACHTUNGII Warnung vor elektrischer Spannung!
	Nur zur Verwendung in geschlossenen Räumen.

HINWEIS! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Ausschon der Maschine abweichen können. Die originale Anweisung ist die deutschsprachige fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

2. NUTZUNGSSICHERHEIT

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischen Schlägen, Feuer und/oder schweren Verletzungen oder Tod führen.

Die Begriffe "Gerät" oder "Produkt" in den Warnungen und Beschreibung des Handbuchs beziehen sich auf LABORNETZGERÄT.

2.1. ELEKTRISCHE SICHERHEIT

a) Der Gerätestecker muss mit der Stecklose
kompatibel sein. Andem Sie den Stecker in keiner Weise. Originalstecker und passende Steckdosen vermindem das Risiko eines elektrischen Schlags.
b) Vermeiden Sie das Beruhren von geordeten Bauteilen wie Rohrleitungen, Heizkörpern, Öfen und Kuhlsschränken. Es besteht das erhöhte Risiko eines elektrischen Schlags, wenn ihr Körper durch nasse Oberflächen und in feuchter Umgebung geordet ist. Wasser, das in das Gerät eintritt, erhöht das Risiko von Beschädigungen und elektrischen Schlagen.
c) Berühren Sie das Gerät nicht mit nassen oder feuchten Handen.
d) Verwenden Sie das Kabel nicht in unsachgemäßer Weise. Verwenden Sie es niemals zum Tragen des Gerats oder zum Herausziehen des Steckers. Halten Sie das Kabel von Hitze. Öl scharfen Kanten oder locweglichen Teilen fern. Beschädigte oder geschweißte Kabel erhohen das Risiko eines elektrischen Schlaos.
c) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflachen.
g) ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.
h) Treffen Sie beim Anschließen des Geräts Vorsichtsmaßnahmen gegen statische Aufladung.

18.03.202218.03.2022

DE DE

i) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit oder in unmittelbarer Nähe von Wasserbehaltem!

j): Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlags!

2.2. SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Handeln Sie vorausschauend, beobachten Sie, was getan wird, und nutzen Sie Ihren gesunden Menschenverstand bei der Verwendung des Gerätes.

b) Benutzen Sie das Gerät nicht in explosionsgefahrdeten Bereichen, zum Beispiel in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub.

c) Im Falle eines Schadens oder einer Störung sollte das Gerät sofort ausgeschaltet und dies einer autorisierten Person gemeldet worden.

d) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Service des Herstellers.

e) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden. Fuhren Sie keine Reparaturen auf eigene Faust durch!

f) Zum Löschen des Gerätes bei Brand oder Feuer, nur Pulverfeuerlöscher oder Kohlendioxidloscher (CO₂) verwenden.

g) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte das Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehändigt werden.

h) Halten Sie das Gerät von Kindern und Tieren fern.

1) Im Laufe der Nutzung dieses Werkzutigs einschließlich anderer Werkzeuge soll man sich nach übrigen Betriebsanweisungen richten.

2.3. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der Ermüdung, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, wenn das die Fähigkeit das Gerät zu bedienen, einschränkt.

b) Das Gerät darf nicht von Kindern oder Personen mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten oder ohne entsprechende Erfahrung und entsprechendes Wissen bedient werden. Dies ist nur unter Aufsicht einer für die Sicherheit zuständigen Person und nach einer Einweisung in die Bedienung der Maschine gestattet.

c) Vergewissern Sie sich vor dem Anschließen des Geräts an eine Stromquelle, dass der Schalter ausgeschaltet ist.

d) Das Gerät ist kein Spielzeug. Kinder sollten in der Nähe des Geräts unter Aufsicht stehen, um Unfälle zu vermeiden.

2.4. SICHERE ANWENDUNG DES GERÄTS

a) Benutzen Sie das Gerät nicht wenn der EIN-/AUS-Schalter nicht ordnungsgemäß funktioniert. Geräte, die nicht über den Schalter gesteuern werden können, sind gefährlich und müssen repariert werden.

b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Einstellung, Reinigung und Wartung beginnen. Eine solche vorbeugende Maßnahme verringert das Risiko einer versehentlichen Aktivierung des Geräts.

c) Nicht verwendete Werkzeuge sind außerhalb der Reichweite von Kindern sowie von Personen aufzubewahren, welche weder das Gerät noch die Anleitung kennen. In den Handen unerfahrener Personen können diese Geräte eine Gefahr darstellen.

d) Halten Sie das Gerät stets in einem einwandfreien Zustand. Im Falle eines Schadens muss das Gerät vor Gebrauch in Reparatur gegeben werden.

e) Halten Sie das Gerät außerhalb der Reichweite von Kindern.

f) Reparatur und Wartung von Geraten dürfen nur von qualifiziertem Fachpersonal und mit Originalersatzteilen durchgeführt werden. Nur so wird die Sicherheit während der Nutzung gewährleistet.

g) Um die Funktionsfähigkeit des Gerätes zu gewährleisten, durfen die werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt werden.

h). Es ist verboten, das Gerät während des Betriebs zu schieben, umzustellen oder zu drehen.

i) Lassen Sie dieses Gerät während des Betriebs nicht unbeaufsichtigt.

j) Das Gerät muss regelmäßig gereinigt worden, damit sich nicht dauerhaft Schmutz festsetzt.

k) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durch eine erwachsene Person durchgeführt werden...

1) Es ist untersagt, in den Aufbau des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändem.

m) Geräte von Feuer – und Wärmequellen fernhalten. n) Überlasten Sie das Gerät nicht.

o) Es ist verboten, den Netzadapter über einen längeren Zeitraum unter Volllast zu betreiben, da das Gerät dadurch beschädigt werden kann.

p) Die Ausgangsspannung des Netzadapters darf die Eingangsspannung des zu versorgenden Geräts nicht überschreiten. Eine zu hohe Spannung kann das betriebene Gerät beschädigen.

q) Trennen Sie vor jeder Änderung des Netzteil Betriebsmodus zuerst die angeschlossenen externen Lastkabel.

r) Wenn das Gerät mit induktiven Lasten wie Magnetspulen, Gleichstrommotoren, Schrittmotoren usw. arbeitet, denken Sie daran, die Spannung / die Stromstärke langsam zu ändern. Schalten Sie NIEMALS die Stromversorgung bei angeschlossener induktiver Last ein oder aus.

s) Schalten Sie das an die Last angeschlossene Netzteil nicht ein oder aus.

1) Die an die Stromquelle angeschlossenen Leitungen nicht miteinander verbinden.

u) Die Ventilationsöffnungen dürfen nicht verdeckt werden!

ACHTUNG! Obwohl das Gerät mit dem Gedanken an die Sicherheit entworfen wurde, besitzt es bestimmte Schutzmechanismen. Trotz der Verwendung zusätzlicher Sicherheitselemente besteht bei der Bedienung immer noch ein Verletzungsrisiko. Es wird empfohlen, bei der Nutzung Vorsicht und Vermunft walten zu lassen.

3. NUTZUNGSBEDINGUNGEN

Das Gerät ist dafür ausgelegt, externe Geräte mit Konstantstrom und einer bestimmten Spannung zu versorgen.

Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

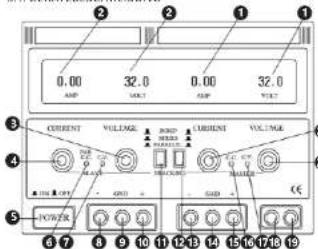

3.1. GERÄTEBESCHREIBUNG

0.00 AMP 32.0 VOLTAGE 0.00 AMP 32.0 VOLTAGE 0.00 AMP 32.0 VOLTAGE 0.00 AMP 32.0 VOLTAGE 0.00 AMP 32.0 VOLTAGE 0.00 AMP 32.0 VOLTAGE 0.00 AMP 32.0 VOLTAGE 0.01 AMP 32.0 VOLTAGE 0.01 AMP 32.0 VOLTAGE 0.01 AMP 32.0 VOLTAGE 0.01 AMP 32.0 VOLTAGE 0.01 AMP 32.0 VOLTAGE 0.01 AMP 32.0 VOLTAGE 0.01 AMP 6 7 8 9 10 11 12 13 14 15 16 17 18 19

1. Display des Ausgangsspannungswerts und des Kanalstromwerts I

2. Display des Ausgangsspannungsworts und des Stromwerts von Kanal II

3. Drehknopf für die Ausgangsspannung von Kanal II

4. Drehknopf für den Ausgangsstrom von Kanal II

5. Ein/Aus Netzchafter

6. Kanal II Kontrollleuchte/bidirektionale Stromquelle

7. Kontrollleuchte der Spannungsanpassung für Kanal I

8. Ausgangsbuchse mit negativem () Polarisicrungskanal II

9. Ausgangsbuchse II (GND) der Erdung von Kanal II

10. Ausgangsbuchse mit positivem

11. Ausgangsbuchse mit positiven (1) Polarisierungskanal II

12. Betriebsmodusschalter

13. Betriebsmodusschalter

14. Ausgangsbuchse mit negativer (.) Polarisierung des Kanals I

15. Erdungsausgang (GND) von Kanal I

16. Ausgangsbuchse mit positiver (+) Polarisierung des Kanals I

17. Stromkontrollleuchte des Kanals I

18. Kontrollleuchte zur Einstellung der Stromspannung des Kanals |

19. Ausgangsbuchse mit negativem (-) Polarisierung des Kanals III

20. Ausgangsbuchse mit positiver Polarisierung (+) des Kanals III

21. Drehknopf für die Ausgangsspannung des Kanals I

22. Drehnopf für die Ausgangsspannung des Kanals I

3.2. VORBEREITUNG ZUR VERWENDUNG

Verwenden Sie das Gerät nicht bei Umgebungstemperaturen über 40°C sein und einer relativen Luftfeuchtigkeit über 90%. Stellen Sie das Gerät so auf, dass eine gute Luftzirkulation gewährleistet ist, es ist auf allen Seiten ein Abstand von mindestens 10 cm einzuhalten. Halten Sie das Gerät von heißen Flächen fert. Das Gerät sollte immer auf einer ebenen, stabilen, sauberen, Feuerfesten und trockenen Oberfläche und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen und psychischen Fähigkeiten verwendet werden. Stellen Sie sicher, dass der Netzstecker jederzeit

zuganglich und nicht verdeckt ist. Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Produktschild entspricht.

3.3. ARBEIT MIT DEM GERÄT

3.3.1. EINSTELLEN DER STROMVERSORGUNGSSPANNUNG Stellen Sie den Spannungsschalter auf der Rückseite des Gerats ein, bevor Sie das Netzteil an das Stromnetz anschließen.

Um die stabilsten Einstellungen in den Toleranzgrenzen des Ladegerates zu erreichen, sollten Sie das Ladegerat 30 min vor Arbeitsbeginn einschaften.

3.3.2. UNABHÄNGIGER STROMVERSORGUNGSMODUS

• Die Betriebsmodusschalter (11) und (12) dürfen nicht gedrückt werden.

• Das Hauptnetzteil (Kanal I) und das Zusatznetzteil (Kanal II) arbeiten unabhängig voneinander

Wenn das Netzteil zur Regelung der Gleichspannung verwendet wird:

- Drehen Sie die Drehkopfe (4) und (20) maximal im Uhrzoigersinn. Drücken Sie dann die Taste (5) und stellen Sie die Ausgangsspannung für beide Kanale mit den Reglem (3) und (21) ein. Die LEDs (7) und (17) leuchten auf. Wenn das Netzteil zum Einstellen der Gleichspannung verwendet wird: Drehen Sie die Knopfe (4) und (20) maximal im Uhrzoigersinn. Drücken Sie dann die Taste (5) und die Knopfe (8) und (21) stellen den Ausgangsspannungswert für beide Kanale ein. Die LEDs (7) und (17) leuchten auf.

Wenn das Netzteil zur Regelung des Gleichstroms verwendet wird:

- Drucken Sie die Taste (5) und drohen Sie die Drehknüpfe (3) und (21) vollständig im Uhrzeigersinn. Stellen Sie die Knöpfe (4) und (20) auf die minimale Position (drehen Sie sie maximal gegen den Uhrzeigersinn) und schließen Sie die Last an die Kanäle an. Stellen Sie den Ausgangsstrom mit den Reglern (4) und (20) im Uhrzeigersinn ein. Die LEDs (7) und (17) sind aus:

Aktuelle Spannungsgrenzwerteinstellungen

Schalten Sie die Stromversorgung ein und drehen Sie dann die Drehknöpfe (4) und (20) in die minimale Position (vollständig gegen den Uhrzeigersinn drehen). Verwenden Sie die Messleitung, um die Ausgangsbuchse "+" und "-" kurzzuschließen. Stellen Sie den gewünschten Grenzstrom (im Uhrzeigersinn) mit den Reglern (4) und (20) ein Trennen Sie dann die Messleitung.

3.3.3. SERIENBETRIEBSMODUS DES NETZTEILS

- Im seriellen Betriebsmodus des Netzteils darf der negative Ausgangspol nicht mit dem Erdungsausgangspol verbunden werden, da dies den Hilfskreis kurzschließen kann.

- Der Drehknopf (4) sollte im Uhrzeigersinn auf die maximale Position gedreht werden, da sonst die Ausgangsspannung von Kanal II (zusätzlich) nicht der Ausgangsspannung von Kanal I (Haupt) folgt

18.03.202218.03.2022

DE EN

- Stellen Sie den Schalter (11) auf "gedrückt" und der Schalter (12) sollte auf "gedrückt" bleiben. In diesem Modus ist Kanal II (zusätzlich) in Reihe mit Kanal I (Heupt) geschaltet. Der Drehknopf (21) regelt die Spannung von Kanal II, die Ausgangsspannung erreicht die Summe der Spannungswerte zwischen Pol (8) und Pol (15).

- Verbinden Sie bei höherem Stromverbrauch am Ausgang den Minuspol von Kanal I (Hauptstromversorgung) mit dem Pluspol von Kanal II (Zusatzstromversorgung) mit einem Kabel mit vergrößertem Querschnitt, damit der Schalter nicht beschädigt wird.

3.3.4. BETRIEBSMODUS DER PARALLELEN STROMVERSORGUNG DES NETZTEILS

- Stellen Sie die Schalter (11) und (12) auf "gedrückt". Die Spannung wird mit dem Drehknopf (21) überwacht. Die Ausgangsspannung ist für die Haupt und Hilfsstromversorgung (Kanal I und Kanal II) ist gleich. Die Kontrolleuchte (6) leuchtet.

- Der Drehknopf (4) im Parallelbetrieb funktioniert nicht

- Der Ausgangsstrom der Haupt- und Hilfsstromversorgung (Kanal I und Kanal II) wird mit dem Drchknopf (20) eingestellt.

- Im Parallelmodus erreicht der Ausgangsstrom beim Verbinden beider Kanale höhere Werte, was zu einer Beschädigung des mechanischen Schaltors der Stromversorgung führen kann. Verwenden Sie ein Kabel mit vergrößertem Querschnitt zwischen den positiven Polen (10) und (15) und den negativen Polen (8) und (13), um Beschädigungen zu vermeiden.

3.3.5. KANAL III

- Strom- und Spannungswerte werden nicht angezeigt und die Spannung wird auf 5 V eingestellt.

3.4. REINIGUNG UND WARTUNG

a) Vor jeder Reinigung und Einstellung, dem Austausch von Zubehör oder wenn das Gerät nicht benutzt wird, muss der Netzstecker gezogen worden und das Gerät vollständig abkühlen.

b) Bewahren Sie das Gerät an einem trockenen, kuhlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschütztem Ort auf.

c) Es ist verboten, das Gerät mit einem Wasserstrahl zu besprühen oder in Wasser zu tauchen.

d) Es darf kein Wasser über die Belüftungsöfnungen am Gehäuse ins Innere des Geräts gelangen.

e) Die Belüftungsöffnungen sind mit Pinsel und Druckluft zu reinigen.

f) In Hinblick auf technische Effizienz und zur Vorbeugung vor Schaden sollte das Gerät regelmäßig überprüft werden

g) Benutzen Sie einen weichen Lappen zur Reinigung. h) Zum Reinigen darf man keine scharfen und/oder Metallgegenstände (z.8. Drahtbürste oder Metallspachtel) benutzen, weil diese die Oberfläche des Materials, aus dem das Gerät hergestellt ist, beschädigen können. i) Reinigen Sie das Gerät nicht mit saurehaltigen Substanzen, Medizinische Geräte, Verdünner, Kraftstoff, Öle oder andere Chemikalien können das Gerät beschädigen.

ENTSORGUNG GEBRAUCHTER GERÄTE

Dieses Produkt darf nicht über den normalen Hausmull entsorgt werden. Geben Sie das Gerät bei entsprechenden Sammel- und Recyclinghofen für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Bedienungsanleitung und der Verpackung. Die bei der Konstruktion des Gerates verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Mit der Entscheidung für das Recycling leisten Sie ein wesentlichen Beitrag zum Schutz unserer Umwelt. Wenden Sie sich an die örtlichen Behörden, um Informationen über ihre lokale Recyclinganlagen zu erhalten.
