Produkttyp	Multifunktions-Lötstation mit Lupe
Marke	Stamos
Modell	S-LS-22
Versorgungsspannung	230 V ~ 50 Hz
Nennstrom	6 A
Leistung	± 800 W
Temperaturbereich (Lötkolben)	200-500 °C
Temperaturstabilität (Lötkolben)	±12 °C
Anzeige	LED
Spitzenwiderstand	< 2 Ω
Spitzenspannung	< 2 mV
Temperaturbereich (Heißluftdüse)	100-480 °C
Temperaturstabilität (Düse)	±1 °C
Luftdurchsatz (Düse)	4,7-120 L/min
Gleichspannungsausgang (DC-Ausgang)	0-15 V ±10%
Gleichstromausgang (DC-Strom)	1 / 2 / 3 A
Restwelligkeit DC-Ausgang	< 1 mV RMS
Hauptfunktionen	Löten, Heißluftentlöten, variable Stromversorgung, integrierte Lupe
Pflege und Reinigung	Mit feuchtem Tuch reinigen; vorher vom Netz trennen; nicht eintauchen
Sicherheit	Erdung, thermischer Schutz, automatische Abschaltung im Standby
Ersatzteile und Reparierbarkeit	Spitze, Heizung und Düse vom Benutzer austauschbar
Allgemeine Informationen	CE-konform; nur für Innenbereich

Häufig gestellte Fragen - S-LS-22 Stamos

Wie stelle ich die Temperatur des Lötkolbens ein?

Verwenden Sie den Drehknopf (17) zur Temperatureinstellung. Die Temperatur wird auf dem Display (18) angezeigt. Der Bereich liegt zwischen 200 und 500 °C.

Was bedeutet "S-E" auf dem Display?

Die Meldung "S-E" zeigt an, dass der Lötkolben nicht angeschlossen ist oder der Sensor der Station defekt ist. Überprüfen Sie den Anschluss des Lötkolbens.

Wie verwende ich die Heißluftdüse?

Setzen Sie die Düse auf die Halterung, schalten Sie die Funktion mit dem Schalter (3) ein, stellen Sie die Temperatur mit dem Knopf (1) und den Luftdurchsatz mit dem Knopf (7) ein. Im Automatikmodus stoppt die Heizung, wenn die Düse abgelegt wird.

Wie reinige ich die Station?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein feuchtes Tuch ohne Reinigungsmittel. Besprühen oder tauchen Sie das Gerät niemals ein.

Wie wechsle ich die Spitze des Lötkolbens?

Stellen Sie sicher, dass der Lötkolben vollständig abgekühlt ist. Entfernen Sie die Befestigungsmutter, nehmen Sie die Schutzkappe ab, ersetzen Sie die Spitze und bauen Sie alles wieder zusammen.

Welche Arten von Bauteilen können gelötet werden?

Die Station ermöglicht das Löten oder Entlöten elektronischer Bauteile wie SOIC, CHIP, QFP, PLCC, BGA, SMD usw.

Wie verwende ich die Gleichstromversorgung?

Schließen Sie die Lasten an die Pole (+) und (-) an. Stellen Sie die Spannung mit dem Schalter (5) ein. Zum Messen verbinden Sie die Leitungen mit den Eingängen (11) und (12) und drücken Sie die Taste (9). Achtung: Der Bereich liegt im Messmodus bei 0 bis 50 V.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zunächst, ob das Gerät eingeschaltet und die Sicherungen nicht beschädigt sind. Wenn das Problem weiterhin besteht, wenden Sie sich mit Ihrer Rechnung und der Seriennummer an den Kundendienst.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät an einem trockenen und gut belüfteten Ort. Richten Sie die Düse oder den Lötkolben niemals auf Ihr Gesicht. Vor der Reinigung immer vom Netz trennen. Das Gerät muss geerdet sein.

Wie lagere ich das Gerät?

Lagern Sie das Gerät an einem trockenen und gut belüfteten Ort, frei von korrosiven Gasen. Schützen Sie es vor Stößen und halten Sie es während des Transports in horizontaler Position.

BEDIENUNGSANLEITUNG S-LS-22 Stamos

Die Bedienungsanleitung ist sorgfältig zu lesen.

图

Elektrische Geräte dürfen nicht mit dem

CE

Hausmüll entsorgt werden.

[Unreadable]

Das Gerät entspricht der CE-Erklärung.

!

Achtung! Heiße Oberflächen können

Verbrennungen verursachen.

Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

BEDIENUNGSANLEITUNG

ALLGEMEINE SICHERHEITSHINWEISE

Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:

Um das Verletzungsriske durch Feuer oder Stromschlag zu minimieren, bitten wir Sie sießt einige grundlegende Sicherheitsvorkehrungen zu troffen, wenn Sie dieses Gerat verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewasern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfaltig in der Nähe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netospammung (siehe Anliebung oder Typenschild) Falls Sie Zweifel haben, ob der Anschluss geordet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defectes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchtor oder nasser Umgebung, genauso wenig mit nassen oder feuchtten Händen, außerdem sollten Sie das Gerät vor direktor Sonnoneinstrahlung schützen. Betreiben Sie das Gerät immer an einem geschützen Ort, sodass niemand auf das Kabel treten, darüber fallen und/oder es beschädigen kann. Sorgen Sie darüber hinaus für eine ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerättes verbessern und gleichzeitig Wärmestaus vermeiden. Ziehen Sie vor der Reinigung des Gerätes den Netzlesker und benutzen Sie zur Roinigung nur ein fouchtes Tuch. Vermeisten Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät erindringt, bzw. darin verblicht.

Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

SICHERHEITSHINWEISE

1. Lesen Sie diese Gebrauchsanweisung vor Inbetriebnahme des Gerätes sorgfältig durch! Beachten Sie alle Sicherheitshinweise, um Schäden durch falschen Gebrauch zu vermeiden!

2. Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehändigt werden.

3. Verwenden Sie das Gerät nur für d Zweck und nur in Innenträumen.

4. Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für eventuell auftretende Schäden übernommen werden.

5. Vor dem ersten Gebrauch prüfen Sie bitte, ob die Art des Stroms und die Netzspannung mit den Angaben auf dem Produktschild kompatibel sind.

6. Dieses Gerät ist nicht dafür geeignet, durch Personen, einschließlich Kindern, mit eingeschränkten physischen, sinnlichen oder geistigen Fähigkeiten, sowie mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden. Als Ausnahme gilt, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder Gebrauchsanweisungen erhalten haben.

7. STROMSCHLAGGEFAHRI Versuchen Sie niemals, das Gerät selbst zu reparieren. Lassen Sie stattdessen das Gerät im Störungsfall nur von qualifizierten Fachleuten reparieren.

8. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel. Sollte das Netzkabel beschädigt werden, muss es durch den Hersteller, den Kundendienst oder eine ähnliche Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Verhindern Sie eine Beschädigung des Netzkabels durch Quetschen, Knicken oder Anschlagen an scharlen Kanten und halten Sie es von heißen Oberflächen und offenen Flammen fern.

10. ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.

11. Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig

12. Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.

13. Vergewissem Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät befindet.

14. Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.

15. Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann

TECHNISCHE DATEN

Produktname	Lötstation mitStück Lupe	Lötstation
Modell	S-LS-22	S-LS-22BASIC
Spannung [W]	230
Nennstrom [A]	6
Leistung [W]	≤ 200
Frequenz [Hz]	50
LOTSTATION
Temperaturbereich [°C]	200-500
Temperaturstabilität [°C]	1,2
Anzeigetyp	LED

DE

DE

Produktname Löststation mit		Lötzstation
	Stück Lupe
Widerstand der Lötspitze [Ω]	<2
Spannung der Lötspitze [mV]	<2mV
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich [°C] 100-480
Temperaturstabilität [°C] ± 1
Geschwindigkeit der Luftströmung [m/s]	4,7≤120 l/min
DC-NETZTFIL
Ausgangspannung DC [V]	0-15 + 10%
Ausgangsstrum [A] 1/2/3
Spannungsstabilität bei Belastung	<0.01 ± 2mV
Temperaturkoeffizient [ppm/°C]	< 300
Welligkeit <1mV RMS

VERWENDUNGSEBEREICH

Das Gerät ist vorgesehen für

1. Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD UVM.

2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung, Kunststoffschweißen.

3. DC-Netzteil bei der Durchführung wissenschaftlicher Untersuchungen, Produktentwicklung, Laborarbeiten etc.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betrelber.

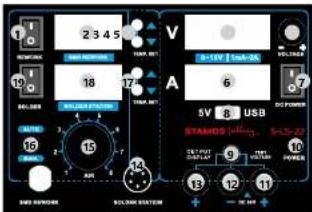

WIE FUNKTIONIERT DAS GERÄT - DAS GRUNDPRINZIP Produktübersicht

2 3 4 5 10 19 18 17 V 3-16T 1.1mA-2K A 6 7 5V 8 USB STANDS + 5-5-2 10 13 12 11 + 10 11 + 12 13 14 + 15 16 17 + 18 19 20 + 21 22 23 + 24 25 26 + 27 28 29 + 30 31 32 + 33 34 35 + 36 37 38 + 39 40 41 + 42 43 44 + 45 46 47 + 48 49 50 + 51 52 53 + 54 55 56 + 57 58 59 + 60 61 62 + 63 64 65 + 66 67 68 + 69 70 71 + 72 73 74 + 75 76 77 + 78 79 80 + 81 82 83 + 84 85 86 + 87 88 89 + 90 91 92 + 93 94 95 + 96 97 98 + 99 100 + 102 + 104 + 106 + 108 + 110 + 112 + 114 + 116 + 118 + 120 + 122 + 124 + 126 + 128 + 130 + 132 + 134 + 136 + 138 + 140 + 142 + 144 + 146 + 148 + 150 + 152 + 154 + 156 + 158 + 160

1. Schalter Heißluft-Entlöter

2. Temperaturanzeige Heißluft-Entlöter

3. Tasten zur Einstellung der Temperatur des Heißluft-Entlötter

4. Anzeige der Spannungswerte bei Stromversorgung

5. Steuerknopf für Versorgungsspannung

6. Anzeige des aktuellen Wertes an der

Stromversorgung

1. Schaltnetzteil

B. USB-Anschluss

1. Schaller für Eingangs – und Ausgangsspannung

2. Betriebsanzeige des Geräts

3. Anschluss Testspannung (+)

4. Masseanschluss

5. Anschluss Messpannung (+)

6. Stecker zum Anschluss des Lötkolbens

7. Regler zur Steuerung der Luftströmung

8. Wahltaste des Heißlußkolbenmodus

9. Tasten zur Temperatureinstellung des Lötkolbens

10. Lötkolben - Temperaturanzeige

11. Schalter Lütkolben

VOR DER ERSTEN BENUTZUNG

Bei Erhalt der Ware, prufen Sie die Verpackung auf Umversehrtheit und offnen Sie diese. Wenn die Verpackung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen mit der Transportgesellschaft sowie Ihrem Vertriebspartner in Verbindung und dokumentieren Sie die Beschädigungen so gut wie möglich. Stellen Sie das volle Paket nicht verkehrt herum auf! Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.

ENTSORGUNG DER VERPACKUNG

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt werden, welche mindestens den Maßen des Gerates entspricht. Die Arbeitsfläche sollte gerade sein, trocken und eine passende Hohe haben, um eine optimale Arbeitsweise zu ermöglichen und soll hitzelbeständig sein.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG DER HEISSLUFT-ENTLÖTSTATION

1. Das Gerät auf einem stabilen Untergrund anbringen, der Heißluft Entlöter in der Halterung unterbringe

2. Das Netzkabel an das Gerät anschließen, entsprechende Düse an den Kolben anschließen.

3. Gerät an den an der Rückseite befindlichen Hauptschalter anschließen, die Heißluft Entlotstation an den Schalter anschließen (1), der Kolben erwärmt sich jetzt.

4. Mit den Druckknöpfen (3) die gewünschte Temperatur einstellen, nach Einstellen der Temperatur wird die Anzeige (2) diese kurz angeben und dann die aktuelle Temperatur des Kolbens anzeigen. Nach Stabilisierung der Temperatur muss der gewünschte Wert des Luftdurchstromes mit Knopf (15) eingestellt werden.

5. Nach Abschluss der Arbeit den Heißluft Entlöter wieder in die Halterung verbringen. Das Gerät stellt den Heizvorgang automatisch ein und geht in den Kühlmodus über

Wenn die Temperatur der Heißluft Entstöstation auf eine Temperatur von unter 100°C fällt, erscheint auf der Anzeige (2) , .... ; das Gerät geht in den Stand-by-Modus über. BETRIEBSMODUS WÄHLEN: Der Schalter (16) dient zum Einstellen der automatischen / manuellen Betätigung des Heißluftkolbens. Im Auto-Modus, wenn die Flasche in der Halterung platziert wird, wird die Heizung automatisch ausgeschaltet und das Gerät geht in den Stand-by-Modus. Im Handbetrieb wird der Kalben kontinuierlich erhält.

1. Sollte das Gerät über einen längeren Zeitraum genutzt werden, muss es von der Stromversorgung getrennt werden.

2. ACHTUNG: Verdecken Sie während des Arbeitsens nicht die Lufteinlässe am Heißluft-Entlöter, dies kann zu Schäden am Lüfter und der Heizein-heit führen!

BEDIENUNG DER LÖTSTATION

1. Das Gerät auf einem stabilen Untergrund anbringen,

den Lötkolben in der Halterung unterbringen.

1. Das Netzkabel an das Gerät anschließen,

entsprechende Düse an den Kolben anschli

1. Gerät an den an der Rückseite befindlichen Hauptschalter anschließen, den Lotkolben an den Schalter anschließen (19), der Kolben erwarmt sich jetzt.

2. Mit den Knöpfen (17) die gewünschte Temperatur einstellen; nach Einstellen der Temperatur wird die Anzeige (18) diese kurz angeben und dann die aktuelle Temperatur des Kolbens anzeigen.

3. Nach abgeschlossener Arbeit ist der Lötkolben in der Halterung unterzubringen, mit Knopf (19) den Heizvorgang des Kolbens beenden.

BEDIENUNG DES DC-NETZTEILS

1. Das Gerät auf einem stabilen Untergrund aufsetzten

und an das Stromversorgungsgerät anschließen.

1. Die Außenlast an die entsprechenden Pole (1) und (-) anschließen.

2. Die gewünschte Spannung mit dem Schalter (5) einstellen.

3. Gleichspannungsmessung:

a. Verbinden Sie die Drahte mit den Eingangen

(11) und (12)

b. Drücken Sie die Taste (9)

c. Die Belastung an die Leitungen anschließen.

d. ACHTUNG! Der Umfang der Arbeiten des

Netzgerätes in diesem Modus beträgt 0-50V

DCI

ALLGEMEINE ANMERKUNGEN

1. Wenn das Display „—“ anzeigt bedeutet das, dass die Ausgangstemperatur unter 100°C liegt und die Heißluft-Entlotstation sich im Modus „STAND BY“ befindet. Der Heißluft Entlöter befindet sich in der Halterung.

2. Wenn das Display „S-E“ anzeigt, bedeutet dies, dass der Lötkolben nicht angeschlossen ist; es kann sein, dass bei der Heißluft Entlötstation ein Problem mit dem Sensor vorliegt.

3. Beim Einschalten des Gerätes müssen sich beide Kolben in der jeweiligen Halterung befinden.

4. Man muss sicher gehen, dass die Öffnung der Heißluft-Entlötstation sauber ist und keine Hindecnisse oder Blockaden aufweist.

5. Während der Nutzung kleinerer Düsen ist daran zu denken, dass die Luftzufuhr der montierten Düse entspricht, sowie, um zu vermeden, dass der Heißluft-Erflötstation beschädigt wird, dass keine zu hohe Luftzufuhr zusammen mit zu hoher Temperatur über einen zu langen Zeitraum stattfindet.

6. Je nach den Erwartungen des Benutzers können verschiedene Einstellungen des Luftdurchlaufs geringfügige Temperaturunterschiede hervorrufen. Der minimale Abstand zwischen der Spitze der Heißluft-Entlötstation und dem zu bearbeitenden Gegenstand beträgt 2 mm.

7. Bitte eine gute Luftzufuhr in den Räumen, in welchen das Gerät verwendet wird, sicherstellen. Darüber hinaus sollte dieses an einem gut belüfteten Ort untergebracht werden, damit die Abfuhr von Wärme gewährleistet wird.

SICHERHEITSHINWEISE

1. Die Düsen dürfen nicht unter Kraftanwendung installiert werden. Hierzu keine Zangen oder Pinzetten benutzen.

2. Die Düsen und die Endstücke erst auswechseln,

wenn sie vollständig abgekühlt sind

1. Es ist untersagt, das Gerät in der Nähe leicht entzündbarer Gase. Bestandteile oder vergleichbarer Substanzen zu platzieren. Die Düsen und die Kolben, wie auch die der Heißluft-Entlötstation entströmende Luft haben eine sehr hohe Temperatur. Berühren sowie das direkte Ausrichten des Gerätes auf den Körper oder das Gesicht sind untersagt, da sonst Verbrennungen eintreten können.

2. Nach längerem Einsatz der Heißluft-Entlötstation kann sich am Endstück Staub ansetzen. Dieser ist regelmäßig zu ent- femen, damit die Luftdurchlässigkeit nicht beeinträchtigt wird.

3. Eine zu hohe Arbeitstemperatur des Lötkolbens kann die Funktionsfähigkeit der Endstücke beeinträchtigen.

4. Die Lötspitze muss regelmäßig mithilfe eines Schwammes oder mit Flussmitteln gereinigt werden, um das Oxidieren der Spitze zu vermeiden.

AUSTAUSCH DER HEIZELEMENTE DER HEISSLUFT ENTLÖTSTATION

1. Gehäuse der Heißluft-Entlötstation
2. Griffelement
3. Heizelement
4. Abschirmung des Heizelements
5. Ablassrohre
6. Dose
7. Vor Auswechseln des Heizelementes muss sichergestellt werden, dass die He-Bluft-Entlötstation vollkommen abgekühlt ist.
8. Die Schrauben von der Abdeckung des Kolbens
9. Don Gulf (2)
10. Den üffin (2) lösen anschließend die Emissionung des Lötkelbors zinnahmen
11. Den Ventilator vorsichtig herausnehmen und die Schrauben, welche die Platte mit den Leitungen verbindet, vorsichtig herausdrehen.
12. Heizelement von der Plate trennen (hierbei auf die Verbindung der Leitungen achten).
13. Heizlement aus der Umfassung herausnehmen, dabei darauf achten, dass die Leitung für die Erdung nicht beschädigt wird.
14. Das neue Heizelement mit MICA umwickeln und in die Umfassung an die entsprechende Stelle zurückschieben.
15. Schließen Sie die Drähte an die Platte entsprechend ihrer ursprünglichen Verbindung an.
16. Den Lötkolben in der umgekehrten Reihenfolge wieder zusammensetzen.

AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE

1. Mutter zur Festigung der Lötspitze
2. Gehäuse der Lötspitze
3. Lotspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drahten
   B. Handgriff

Austausch der Lotspitze und des Heizelementes stellen Sie sicher, dass der Lötkolben völlig erkaltet ist.

1. Austausch der Löspitze: Entfernen Sie die Mutter, die die Abdeckung der Löspitze sichert und entfernen Sie die Abdeckung. Ersetzen Sie diese durch eine neue, Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, welche die Fassung der Lötspitze sichert, abschrauben und die Fassung der Lötspitze herausnehmen.

Die Fassung, die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig herausschieben, zusammen mit der Platte mit den Drähten. Austauschen. Dabei auf die Verbindung der Drähte achten.

TRANSPORT UND LAGERUNG

Beim Transport sollte das Gerät vor Erschütterung und Stürzen geschützt werden. Lagern Sie das Gerät in einer gut durchlüfteten, trockenen Umgebung ohne korrosive Gase.

REINIGUNG UND WARTUNG

• Spritzen Sie memals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensilien benutzt werden, welche die Geräteoberfläche beschädigen können.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung.
  ACHTUNG! Tauchen Sie das Gerät nicht ins Wasser!

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prufen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, wenden Sie sich an Ihren Verkäufer, um Nachbesserungen vorzunehmen.
Was tun im Problem fall?
Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Annahen vor
- Rechnungs – und Seriennummer (letztere finden Sie auf dem Typenschild)
• Gaf. ein Foto des defekten Teils
- Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B., „das Gerät heißt nicht“ können missverständlich sein, und bedeuten, dass das Gerät zu wenig oder eben gar nicht heißt. Dies sind aber zwei verschiedene Fehlerursachent Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden
ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungs anspruch beeinträchtigen!

TRANSPORT ET STOCKAGE

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-konform sind.

EN

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
