BEDIENUNGSANLEITUNG RCIC-8500 Royal Catering

Beschreibung des Parameters	Wert des Parameters
Produktname	INDUKTIONSHERD
Modell	RCIC-8500	RCIC-17000
Versorgungsspannung [V~] / Frequenz [Hz]	400V~/ 50Hz
Nennleistung [W] 5000W + 3500W		(5000W) x2 + (3500W) x2
Bereich der Betriebsfrequenz [kHz]	18-34
Schutzart IP	IPX4
Abmessungen (Breite / Tiefe / Höhe)[ mm]	400x900x870 800x900x870
Gewicht [kg]	46,5	77,0
Standby-Modus	Ja
Thermischer Schutz	Ja

1. Allgemeine Beschreibung

Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster Qualitätsstandards entwickelt und hergestellt.

VOR DEM GEBRAUCH IST DIE GEBRAUCHSANWEISUNG SORGFÄLTIG ZU LESEN UND ZUR KENNTNIS ZU NEHMEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet wird. Die in dieser Gebrauchsanweisung enthaltenen technischen Daten und Spezifikationen sind aktuell. Der Hersteller behält sich das Recht vor, Änderungen zum Zwecke der Qualitätsverbesserung vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

DE

CE	Das Produkt erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.
	Lesen Sie vor der Verwendung unbedingt die Gebrauchsanweisung.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder BEACHTEN! zur Beschreibung der jeweils eingetretenen Situation (allgemeines Warnzeichen).
	ACHTUNG! Warnung vor Stromschlag!
	Achtung! Heiße Oberfläche kann zu Verbrennungen führen.
	Nur für internen Gebrauch.
	ACHTUNG! Nicht ionisierende elektromagnetische Strahlung.

ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung sind nur zur Veranschaulichung aufgeführt und können sich in manchen Details von dem wirklichen Aussehen des Produktes unterscheiden.

Das Original der Gebrauchsanweisung ist die deutsche Fassung. Die anderen Sprachversionen sind Übersetzungen aus dem Deutschen.

2. Betriebssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und Anleitungen bezieht sich auf INDUKTIONSHERD.

2.1. Elektrische Sicherheit

a) Der Stecker des Gerätes muss an die Steckdose angepasst sein. Modifizieren Sie den Stecker in keiner Weise. Original-Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten Teilen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn der Körper geerdet ist und das Gerät direktem Regen, nassem Straßenbelag und dem Betrieb in einer feuchten Umgebung ausgesetzt ist. In das Gerät eindringendes Wasser erhöht das Risiko von Beschädigungen und Stromschlag.
c) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen.
d) Verwenden Sie das Kabel nicht unsachgemäß. Verwenden Sie es niemals, um das Gerät zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Lässt sich der Einsatz des Gerätes in feuchter Umgebung nicht vermeiden, muss eine Fehlerstrom-Schutzeinrichtung (RCD) verwendet werden. Die Verwendung von RCD verringert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder dem Kundendienst des Herstellers ersetzt werden.
g) Um einen Stromschlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) VORSICHT – LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder andere Flüssigkeiten.
i) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!
j) Das Gerät darf nicht an die Abzweigdosen, Verlängerungskabel usw. angeschlossen werden.
k) Der elektrische Anschluss sollte durch eine qualifizierte Fachkraft durchgeführt werden.

2.2. Sicherheit am Arbeitsplatz

a) Sorgen Sie für Ordnung am Arbeitsplatz und gute Beleuchtung. Unordnung oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie

vorausschauend, passen Sie darauf auf, was Sie machen und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät verwenden.
b) Das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub, verwenden. Die Geräte erzeugen Funken, die zum Brand von Staub oder Dämpfen führen können.
c) Bei Beschädigung oder Fehlfunktion des Geräts muss es sofort ausgeschaltet werden. Das Ereignis muss einer autorisierten Person gemeldet werden.
d) Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
e) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie keine Reparaturen selbst durch!
f) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet werden, um das Gerät unter Spannung zu löschen.
g) Das Gerät ist in einem gut belüfteten Raum zu verwenden.
h) Die Sicherheitsaufkleber sind regelmäßig auf ihren Zustand zu prüfen. Wenn die Aufkleber unleserlich sind, müssen sie ersetzt werden.
i) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Bei Weitergabe des Gerätes an Dritte ist auch die Gebrauchsanweisung mitzugeben.
j) Verpackungselemente und kleine Montageelemente sind für Kinder unzugänglich aufzubewahren.
k) Halten Sie das Gerät von Kindern und Haustieren fern.
I) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Beachten! Schützen Sie Kinder und Dritte während Sie die Maschine enen.

2.3. Eigenschutz

a) Es ist verboten, das Gerät in einem Zustand von Müdigkeit, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, die die Wahrnehmungsfähigkeit bei der Bedienung Geräts erheblich einschränken.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder mangelnder Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Seien Sie vorsichtig und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät bedienen. Ein Moment der Unachtsamkeit beim Betrieb des Gerätes kann zu schweren Verletzungen führen.

d) Stellen Sie vor dem Anschließen an eine Stromquelle sicher, dass sich der Schalter in der Aus-Position befindet, um ein versehentliches Wiedereinschalten zu verhindern.
e) Überschätzen Sie Ihre Fähigkeiten nicht. Behalten Sie die Körperbalance und das Gleichgewicht zu jeder Zeit bei. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
f) Das Gerät ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. Sicherer Umgang mit dem Gerät

a) Verwenden Sie das Gerät nicht, wenn der EIN / AUS-Schalter nicht richtig funktioniert (er lässt sich weder ein- und noch ausschalten). Geräte, die mit dem Schalter nicht angesteuert werden können, sind gefährlich, dürfen nicht in Betrieb gesetzt werden und müssen repariert werden.
b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie Einstellungen, Reinigungen und Wartungen vornehmen. Diese vorbeugende Maßnahme verringert das Risiko einer versehentlichen Aktivierung.
c) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den sicheren Betrieb des Geräts beeinträchtigen können). Lassen Sie das Gerät im Schadensfall vor Gebrauch reparieren.
e) Das Gerät sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
f) Reparatur und Wartung von Geräten dürfen nur von qualifizierten Personen unter Verwendung von Original-Ersatzteilen durchgeführt werden. Dadurch wird eine sichere Nutzung gewährleistet.
g) Um die geplante Funktionstüchtigkeit des Geräts zu gewährleisten, entfernen Sie weder werkseitig installierte Abdeckungen noch lösen Sie die Schrauben.
h) Beim Transport und der Übertragung des Geräts vom Lager zum Einsatzort sind die Arbeitsschutzvorschriften für die manuelle Handhabung beim Transport zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
i) Es ist verboten, das Gerät während des Betriebs zu schieben, umzustellen oder zu drehen.
j) Das eingeschaltete Gerät darf nicht ohne Aufsicht gelassen werden.
k) Reinigen Sie das Gerät regelmäßig, um eine dauerhafte Schmutzablagerung zu vermeiden.
I) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht eines Erwachsenen durchgeführt werden.
m) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändern.
n) Halten Sie die Geräte von Feuer- und Wärmequellen fern.

o) Die Lüftungsöffnungen des Geräts nicht blockieren!

p) Auf dem Gerät dürfen keine Gegenstände gelagert werden, insbesondere auf seiner Glasfläche.

q) Es ist verboten, leeres Geschirr im Gerät zu erwärmen.

r) Das Gerät soll auf einer wärmebeständigen Fläche benutzt werden. Es ist verboten, das Gerät auf Teppichen, Decken usw., auf den Flächen aus leicht entzündlichen Stoffen, aus Schmelzstoffen aufzustellen.

s) Das Gerät darf nicht auf Metalloberflächen aufgestellt werden.

t) ACHTUNG! Die Heizplatte bleibt längere Zeit nach dem Ausschalten der Versorgung heiß. Das Berühren der Heizplatte kann Hautverbrennungen zur Folge haben.

u) Nur Töpfe und Pfannen benutzen, die für den Gebrach mit Induktionskochfeldern geeignet sind.

v) Keine Gegenstände, kein Besteck usw. aus Metall im Bereich der eingeschalteten Heizplatte des Gerätes aufstellen, weil sie erwärmt werden können und Hautverbrennungen verursachen.

w) ACHTUNG! Ringe, Uhren, Ketten und andere Gegenstände aus Metall können erwärmt werden, wenn man sich in der Nähe des eingeschalteten Gerätes befindet.

x) Es ist verboten, zwischen dem Topf/der Pfanne und der Heizplatte ein Blatt Papier zu legen. Das Papier kann verbrennen.

y) Alufolie und Kunststoff-Besteck und -Geschirr sind weit von der Heizplatte des Gerätes zu halten.

z) Es ist verboten, das Gerät in der Nähe zu betreiben, die gegen elektromagnetische Strahlung anfällig sind, d.h. Zahlungskarten, Fernseher usw.

aa) Es ist verboten, explosionsfähige, korrosive usw. Gegenstände im Schrank des Gerätes aufzubewahren.

! ACHTUNG! Obwohl das Gerät so konstruiert wurde, dass es sicher und mit angemessen Sicherheitsvorrichtungen ausgestattet ist, und trotz der Verwendung von zusätzlichen Sicherheitsmaßnahmen des Benutzers, besteht beim Betrieb des Geräts dennoch ein geringes Unfall- oder Verletzungsrisiko. Während der Verwendung werden Vorsicht und gesunder Menschenverstand empfohlen.

3. Bestimmungsgemäßer Gebrauch

Das Gerät ist für die Erwärmung und für das Kochen der Speisen und Flüssigkeiten bestimmt, die sich im Geschirr befindet, das speziell für den Gebrauch mit Induktionskochfeldern geeignet ist.

Das Produkt ist für kommerziellen Verbrauch in solchen Einrichtungen wie Restaurants, Krankenhäuser usw. geeignet.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

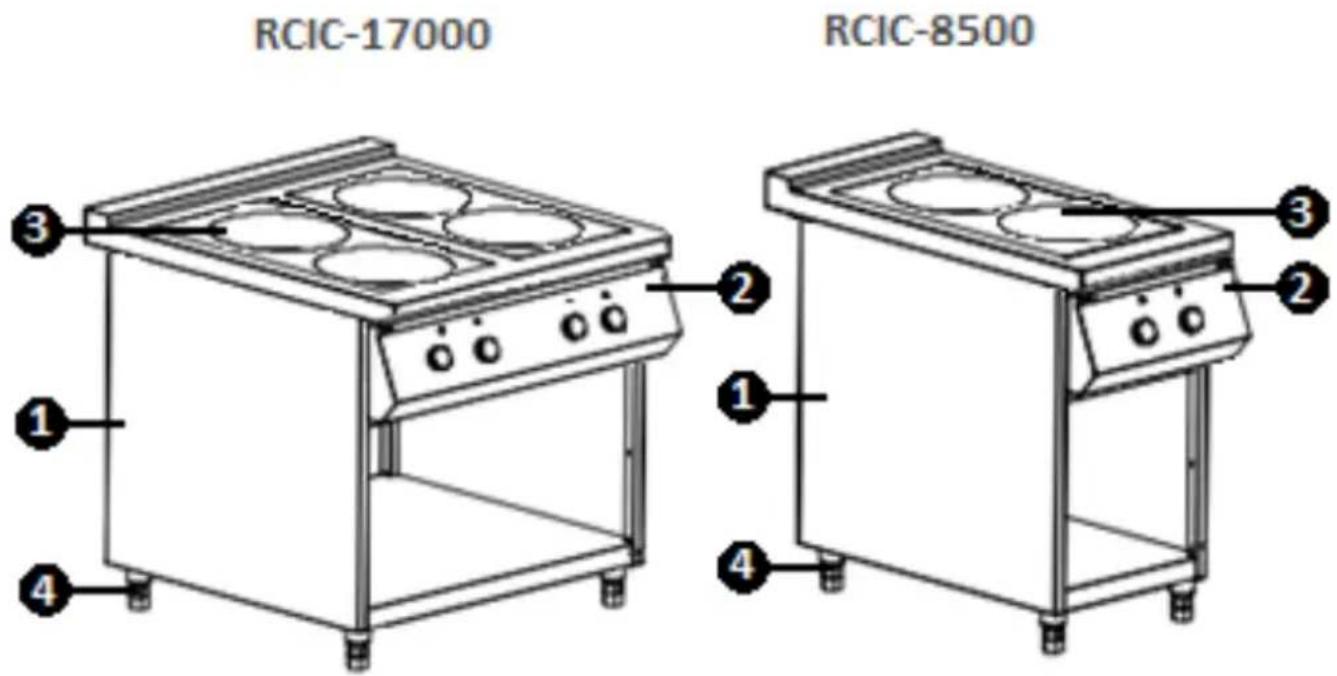

3.1. Beschreibung des Geräts

RCIC-17000 RCIC-8500 ③ ① ④ ② ① ④ ③

1 – Gehäuse

2 – Steuerungspaneel

3 – Heizplatte

4 – Antirutsch-Basis

3.2. Arbeitsvorbereitung

POSITIONIERUNG DES GERÄTES

Das Gerät muss so positioniert werden, damit eine gute Luftzirkulation gewährleistet wird. Ein minimaler Abstand von 10 cm von jeder Wand des Gerätes ist zu halten. Halten Sie das Gerät von jeglichen heißen Oberflächen fern. Betreiben Sie das Gerät stets auf einer ebenen, stabilen, sauberen, feuerfesten und trockenen Fläche und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen und intellektuellen Fähigkeiten. Das Gerät ist so aufzustellen, dass der Netzstecker jederzeit gut zugänglich ist. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit dem auf dem Typenschild angegebenen Wert übereinstimmt!

VOR DEM ERSTEN GEBRAUCH

! ACHTUNG! Vor der Montage/dem Betrieb des Gerätes ist sicherzustellen, dass alle Bauteile komplett und intakt sind! Bei Abweichungen ist sofort der Lieferant zu kontaktieren!

Der Anschluss ist durch eine qualifizierte Person durchzuführen! Das Gerät ist mit keinem elektrischen Stecker ausgestattet.

WARNING: Um eine Garantie in Anspruch zu nehmen oder einen Anspruch geltend zu machen, ist es notwendig, einen Nachweis über die Installation durch einen qualifizierten Elektriker zusammen mit dessen Lizenznummer vorzulegen. Beschreibung des Drahtanschlusses - die Drähte sind mit den entsprechenden Markierungen 'N', 'L1', 'L2', 'L3' und " (=)" (Erdungssymbol für den Erdungsdraht) versehen:

- Die Phasendrähte L1, L2, L3 sollten an die mit L1, L2, L3 gekennzeichneten Buchsen angeschlossen werden.

- Der Schutzleiter 🏚️ sollte an den mit PE 🏚️ gekennzeichneten Erdungsanschluss angeschlossen werden.

- Der Nullleiter N sollte an den mit N gekennzeichneten Anschluss angeschlossen werden.

Blick aus dem Inneren des Stopfens:

L3 L2 N L1 PE

HINWEIS! Die verwendete Norm für die Stromleitung ist: 5G×4.0mm² (Aderzahl × Querschnitt) für 17000 W und 5G×2.5mm² für 8500 W.

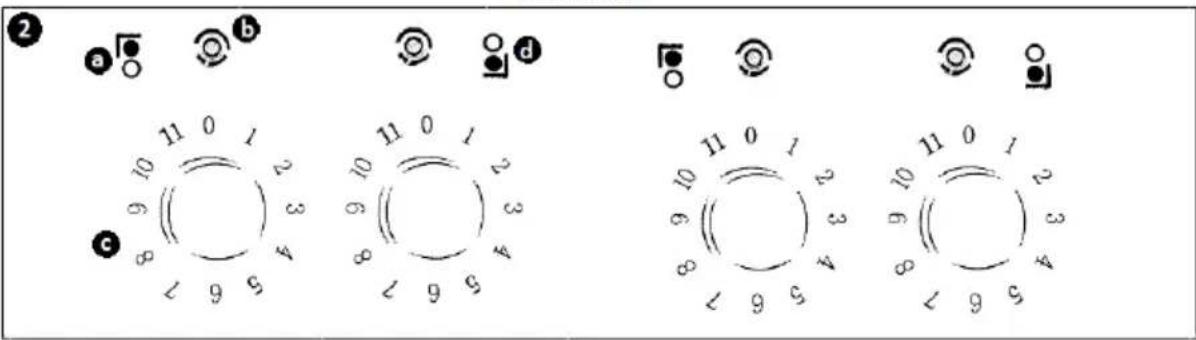

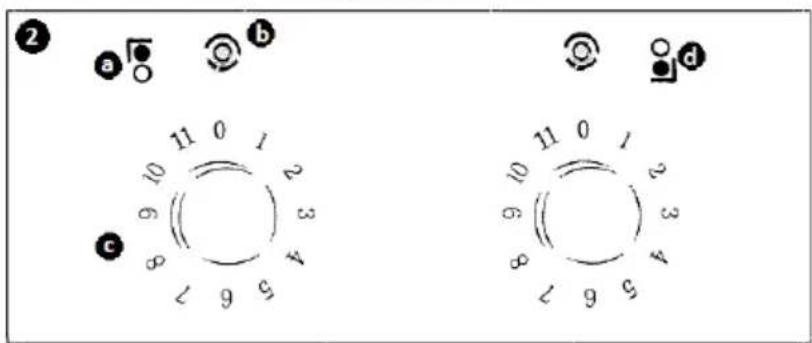

STEUERUNGSPANEEEL – BESCHREIBUNG

RCIC-8500

② a b c 10 11 0 1 9 2 ∞ 3 5 6 7 4 5 6 7 10 11 0 1 9 2 ∞ 3 5 6 7 d

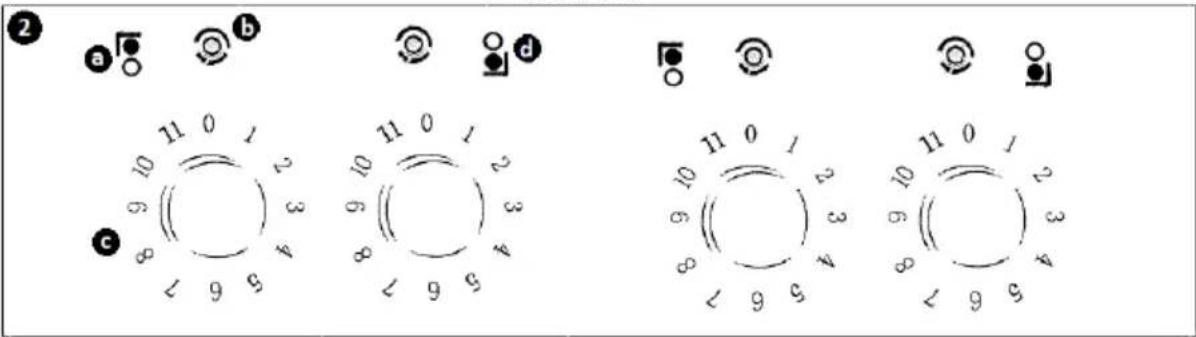

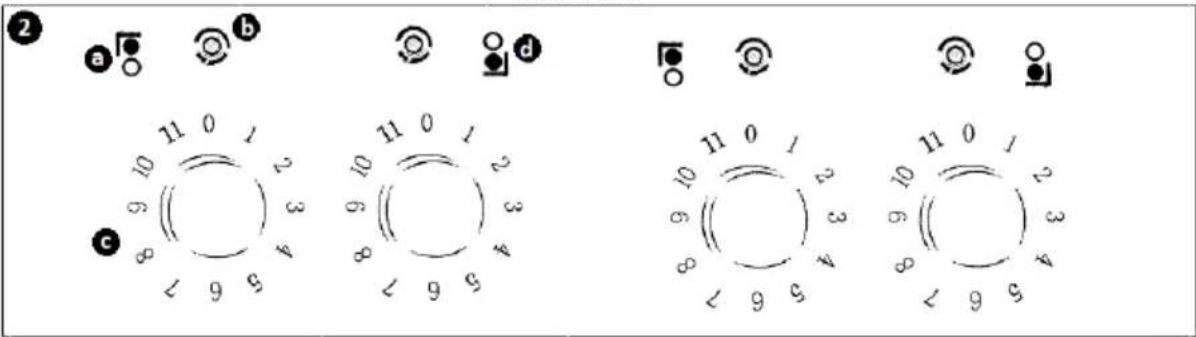

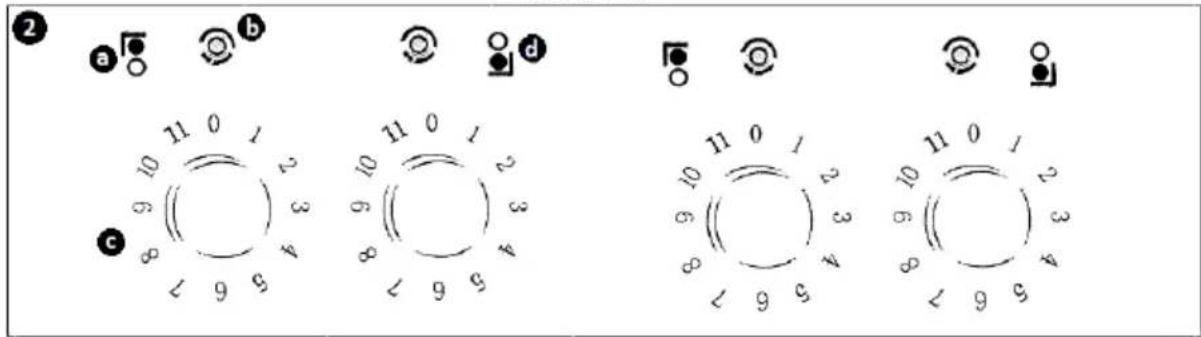

RCIC-17000

2 a b c d 10 11 0 1 9 ( ( ) 3 8 5 6 7 10 11 0 1 9 ( ( ) 3 8 5 6 7 10 11 0 1 9 ( ( ) 3 8 5 6 7 10 11 0 1 9 ( ( ) 3 8 5 6 7

STEUERUNGSPANEEL- BESCHREIBUNG
Nr.	SYMBOL	FUNKTION
a		Hinterer Heizbereich (mittelgroß - ∅144 mm; groß - ∅228 mm)
b		LED-Versorgung-Kontrollleuchte; Grün - das Gerät ist am elektrischen Netz angeschlossen/das Gerät ist betriebsbereit Rot - das gerät ist in Betrieb
c		Drehregler für Heizleistung des Heizbereiches
d		Vorderer Heizbereich (mittelgroß - ∅144 mm; groß - ∅228 mm)

3.3. Arbeiten mit dem Gerät

BEMERKUNG: Das Geschirr, das mit dem Gerät benutzt wird, muss für den Betrieb auf den Induktionskochfeldern geeignet sein. Die Abmessungen von Geschirr müssen für dieses Gerät im Bereich von 16ß30 cm liegen. Das eingesetzte Geschirr muss einen flachen Boden besitzen. Es ist verboten, heiße Töpfe auf einer kalten Platte aufzustellen.

Das Gerät ist mit 11 Regelstufen für Heizleistung ausgestattet, die mit Drehreglern angepasst werden kann.

• Stufe 0 – das Gerät ist betriebsbereit. LED-Kontrollleuchte leuchtet grün.
  • STUFE 1-11 LED-Kontrollleuchte leuchtet rot.
  • Die 1. Stufe des Gerätes besitzt eine Funktion des unterbrochenen Heizens.

HEIZSTUFEN IM HINTEREN ARBEITSBEREICH
STUFE	0	1	2	3	4	5
LEISTUNG [W]	Keine	950	1000	1350	2100	2500
STUFE	6	7	8	9	10	11
LEISTUNG [W]	2600	3500	3700	3900	4500	5000
HEIZSTUFEN IM VORDEREN ARBEITSBEREICH
STUFE	0	1	2	3	4	5
LEISTUNG [W]	Keine	950	1000	1350	2100	2500
STUFE	6	7	8	9	10	11
LEISTUNG [W]	26O0	2800	2900	3000	3200	3500

BEDIENUNG

1. Das Geschirr mit Beschickung ist zentral im Heizbereich aufzustellen.

2. Das Gerät an die Stromversorgungsquelle anschließen, dann durch die Positionierung des Drehreglers auf eine entsprechende Stufe einschalten. Bei der Wahl der Heizstufe sollte man sich nach den Werten richten, die der Tabelle HEIZSTUFEN DES HEIZBEREICHES ∅144/ ∅228 zu entnehmen sind.

3. Die Geräte sind mit thermischem Schutz ausgestattet.

a) Wenn das Geschirr, das sich auf der Platte befindet, zu heiß ist oder wenn die Induktionsspule überhitzt ist, fängt die LED-Diode auf, rot zu blinken.
b) Wenn das Geschirr nicht für die Bedienung auf dem Induktionskochfeld geeignet ist oder wenn die Heizplatte ohne Geschirr in Betrieb genommen wurde, leuchtet die LED-Kontrollleuchte 1 Mal auf und das Gerät wird nach 30 Sekunden außer Betrieb genommen.

c) Bei einer Beschädigung oder bei einer Überhitzung des Temperatursensors leuchtet die LED-Diode 2 Mal auf und das Gerät wird nach 30 Sekunden außer Betrieb genommen.

d) Wenn die Versorgungsspannung zu niedrig oder zu hoch ist oder wenn es Probleme mit einer Phase gibt, leuchtet die LED-Kontrollleuchte 3 Mal auf und das Gerät wird nach 30 Sekunden außer Betrieb genommen.

1. Nach Abschluss der Arbeit ist der Drehregler auf 0 zu stellen.

2. Wenn das Gerät ans Netz angeschlossen wird und innerhalb von 4 Stunden nicht bedient wird, dann wird das System in den Standby-Modus versetzt.

3.4. Reinigung und Wartung

a) Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen, einstellen, Zubehörteile austauschen oder wenn es nicht gebraucht wird.
b) Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen oder wenn das Gerät nicht gebraucht wird.
c) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
d) Nach jeder Reinigung sollten alle Komponenten sorgfältig getrocknet werden, bevor das Gerät wieder eingesetzt wird.
e) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
f) Spritzen Sie das Gerät nicht mit Wasserstrahl ab und tauchen Sie es nicht in Wasser.
g) Achten Sie darauf, dass kein Wasser durch die Lüftungsöffnungen des Gehäuses eindringt.
h) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
i) Überprüfen Sie das Gerät regelmäßig auf Funktionsfähigkeit und eventuelle Schäden.
j) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
k) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallschaber), da diese die Oberfläche des Geräts beschädigen können.
I) Das Gerät darf nicht mit einem sauren Stoff, medizinischen Mitteln, Verdünnungsmitteln, Kraftstoffen, Ölen oder anderen Chemikalien gereinigt werden, weil dies zur Beschädigung des Gerätes führen könnte.

ENTSORGUNG VON ALTGERÄTEN:

Nach der Nutzungsbeendigung darf dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden, sondern es muss einer Sammel- und Recyclingstelle von Elektro- und Elektronikgeräten zugeführt werden. Dies wird durch das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die im Gerät verwendeten Kunststoffe sind gemäß ihrer Kennzeichnung wiederverwendbar. Dank der Wiederverwendung, dem Einsatz von Materialien oder anderen Formen der Verwendung von gebrauchten Geräten leisten einen wichtigen Beitrag zum Schutz unserer Umwelt.

Die Informationen über die zuständige Entsorgungsstelle von Altgeräten bekommen Sie bei örtlichen Behörden.

Technical data

② a b c d 11 0 1 10 ∞ 5 6 7 11 0 1 10 ∞ 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

② a b c d 11 0 1 10 ∞ 5 6 7 4 3 2 1 9 10 11 0 1 9 ∞ 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

② a b c d 11 0 1 10 ∞ 5 6 7 A 6 11 0 1 10 ∞ 5 6 7 8 9 10

RCIC-17000

2 a b c d 10 11 0 1 6 5 3 ∞ 6 5 10 11 0 1 6 5 3 ∞ 6 5 10 11 0 1 6 5 3 ∞ 6 5 10 11 0 1 6 5 3 ∞ 6 5

② a b c 10 11 0 1 ∞ 5 6 7 4 3 2 11 0 1 ∞ 5 6 7 4 3 2 10 ∞ d

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

② a b c d 10 11 0 1 ∞ 4 5 6 7 11 0 1 ∞ 4 5 6 7

RCIC-17000

2 a b c d 11 0 10 11 0 10 11 0 10 11 0 10 11 0 10 11 0 8 6 3 8 6 3 8 6 3 8 6 3 8 6 3 8 6 3

② a b c d 10 11 0 7 6 ∞ 4 5 6 7 10 11 0 7 6 ∞ 4 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

② a b c d 10 11 0 7 ∞ 4 5 6 7 8 9 10 11 0 7 ∞ 4 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

② a b c d 10 11 0 1 ∞ 5 6 7 11 0 1 ∞ 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 10 11 0 1 5 6 7 8 9 10 11 0 1

KONTROLPANEL - BESKRIVELSE
Nummer	SYMBOL	FUNKTION
a		Bageste varmeområde (medium - ∅144 mm; stort - ∅228 mm)
b		Led-lysdiode for strømforsyning;Grøn - komfuret er tilsluttet strømnettet / er klar til brugRød - komfuret er i drift
c		Drejeknap til justering af varmeområdets varmeindstilling
d		Forreste varmeområde (medium - ∅144 mm; stort - ∅228 mm)

② a b c d 11 0 1 10 ∞ 5 6 7 11 0 1 10 ∞ 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

VOOR HET EERSTE GEBRUIK

② a b 10 11 0 1 9 ( ) 3 ∞ 5 6 7 c 10 11 0 1 9 ( ) 3 ∞ 5 6 7 d 10 11 0 1 9 ( ) 3 ∞ 5 6 7 e 10 11 0 1 9 ( ) 3 ∞ 5 6 7 f 10 11 0 1

2 a b c d 10 11 0 1 ∞ 5 6 7 A 6 11 0 1 ∞ 5 6 7 8 9 10 ∞ 3 4 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 10 11 0 1 5 6 7 8 9 10 11 0 1

KONTROLLPANEL - BESKRIVELSE
Nr.	SYMBOL	FUNKSJON
en		Varmeområde bak (middels - ∅144 mm; stort - ∅228 mm)
b		Strømkontroll LED;Grønn - enhet koblet til strømnettet/klar for driftRød - enhet i drift
c		Knott for justering av varmeeffekten til varmeområdet
d	[4TZY]	Varmeområde foran (middels - ∅144 mm; stort - ∅228 mm)

② a b c d 11 0 1 10 ∞ 9 6 5 4 3 2 1 0 11 0 1 10 ∞ 9 6 5 4 3 2 1 0

RCIC-17000

2 a b c d 11 0 10 11 0 10 11 0 10 11 0 10 11 0 10 11 0 10 11 0 5 6 7 5 6 8 5 6 9 5 6 10 5 6 11 5 6 12 5 6 13 5 6 14 5 6 15 5 6 16 5 6 17 5 6 18 5 6 19 5 6 20

② a b c d 10 11 0 1 ∞ 5 6 7 11 0 1 ∞ 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 10 11 0 1 5 6 7 8 9 10 11 0 1

② a b c d 10 11 0 1 ∞ 5 6 7 11 0 1 ∞ 5 6 7

RCIC-17000

2 a b c d 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1 ∞ 6 7 8 9 10 11 0 1 5 6 7 8 9 10 11 0 1

UMWELT - UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
