BEDIENUNGSANLEITUNG Vinneren E 590 Skandika

Art.Nr. SF-2430 / SF-2431

Inhalt

03 Sicherheitshinweise
04 Aufbauanleitung
09 Auf- und Abwärmen
10 Computer-Bedienungsanleitung
17 Benutzung eines Brustgurtes
18 Verwendung der Apps „iConsole+“ & „KinoMap“

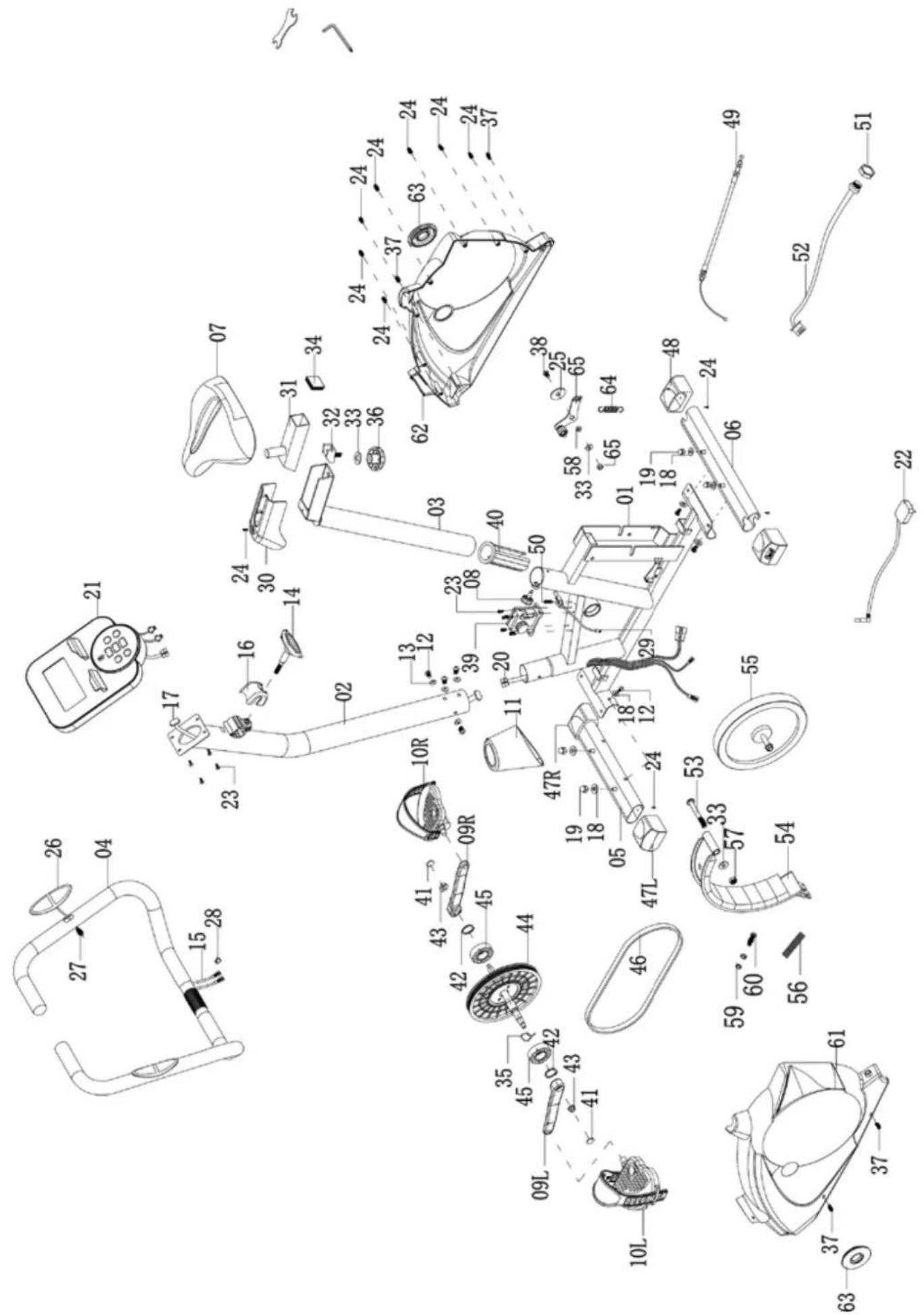

20 Explosionszeichnung
22 Teileliste
22 Reinigung & Pflege
23 Garantiebedingungen

Ergometer	Importeur MAX Trader GmbH
	Adresse Wilhelm-Beckmann-Str. 19, D-45307 Essen
	Artikelnummer SF-2430 / SF-2431 Ergometer Vinnenen
	Klasse HC
	Standard EN ISO 20957
						Warnhlnweis: Bitte lesen Sie vor Gebrauch die Bedienungsanleitung
	Produktionsdatum
	2022				4
	1	2	3	4	5	6	7	8	9	10	11	12
	PO Nr.:
	Max. Nutzergewicht				130 kg

Die Videos zum Auf- und Abbau sowie FAQ und die Anleitungen zum Downloaden findest Du auf unserer Skandika Service Seite. Für weitere Informationen kannst Du einfach unsere Website besuchen www.skandika.com

WARNUNG

Um die Verletzungsgefahr zu reduzieren, muss diese Anleitung vor dem Gebrauch vollständig gelesen und verstanden werden! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in dieser Anleitung vorgesehen. Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie die Gebrauchsanleitung für die weitere Nutzung auf.

WICHTIGE SICHERHEITSHINWEISE

1. Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden und Verschleiß geprüft wird.

2. Wenn Sie dieses Gerät weitergeben oder von einer anderen Person benutzen lassen, stellen Sie sicher, dass derjenige den Inhalt dieser Gebrauchsanleitung kennt.

3. Dieses Gerät darf immer nur von einer Person zum Trainieren benutzt werden. Die maximale Belastbarkeit dieses Trainingsgerätes beträgt 130 kg. Klasseneinteilung: HC - nicht für therapeutische Zwecke geeignet!

4. Überprüfen Sie vor der ersten Benutzung und dann auch später in regelmäßigen Abständen alle Schrauben, Bolzen und andere Verbindungen auf festen Sitz.

5. Entfernen Sie alle scharfkantigen Gegenstände aus dem Umfeld des Gerätes, bevor Sie mit dem Training beginnen.

6. Trainieren Sie nur auf dem Gerät, wenn es einwandfrei funktioniert.

7. Defekte Teile sind sofort auszutauschen und/oder das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen. Verwenden Sie keine Zusatz- oder Ersatzteile, die nicht vom Hersteller empfohlen sind.

8. Halten Sie Kinder und Haustiere fern von dem Trainingsgerät. Lassen Sie Kinder niemals unbeaufsichtigt allein in einem Raum mit dem Gerät.

9. Eltern und andere Aufsichtspersonen sollten sich Ihrer Verantwortung bewusst sein, da aufgrund des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder mit Situationen zu rechnen ist, für die Trainingsgeräte nicht gebaut sind.

10. Wenn Sie Kinder an dem Gerät trainieren lassen, sollten Sie deren geistige und körperliche Entwicklung und vor allem deren Temperament berücksichtigen. Sie sollten die Kinder ggf. beaufsichtigen und vor allem auf die richtige Benutzung des Gerätes hinweisen. Als Spielzeug sind die Trainingsgeräte auf keinen Fall geeignet.

11. Bitte beachten Sie beim Aufstellen des Gerätes, dass in jede Richtung ausreichend Freiraum vorhanden ist.

12. Bitte beachten Sie, dass inkorrektes und exzessives Training Ihre Gesundheit gefährden kann.

13. Bitte beachten Sie, dass Hebel und andere Einstellmechanismen nicht in den Bewegungsbereich während der Übung ragen und den Ablauf stören.

14. Beim Aufstellen des Gerätes sollten Sie darauf achten, dass das Gerät stabil steht und evtl. Bodenunebenheiten ausgeglichen werden.

15. Tragen Sie immer Trainingskleidung und Schuhe, die für ein Fitnesstraining geeignet sind, wenn Sie auf dem Gerät trainieren. Die Kleidung muss so beschaffen sein, dass diese nicht aufgrund Ihrer Form (z. B. Länge) während des Trainings irgendwo hängen bleiben kann. Die Schuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

16. Grundsätzlich sollten Sie vor der Aufnahme eines Trainings Ihren Arzt konsultieren. Er kann Ihnen konkrete Angaben machen, welche Belastungslintensität für Sie geeignet ist und Ihnen Tipps zum Training und zur Ernährung geben.

17. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten bzw. unterwiesenen Personen benutzt werden.

18. Stellen Sie das Gerät an einem trockenen, ebenen Ort auf und schützen Sie es vor Feuchtigkeit. Sofern Sie den Aufstellort besonders gegen Druckstellen, Verschmutzungen u.ä. schützen wollen, empfehlen wir Ihnen eine geeignete, rutschfeste Unterlage unter das Gerät zu legen. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder im Freien.

19. Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome verspüren, stoppen Sie sofort das Training und konsultieren Sie Ihren Arzt.

20. Konsultieren Sie Ihren Arzt, bevor Sie mit dem Training beginnen. Dies ist insbesondere wichtig für Menschen mit bestehenden Gesundheitsproblemen.

21. Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen.

22. Achten Sie darauf, dass Sie und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich bewegenden Teilen begeben.

23. Beachten Sie bei der Einstellung von verstellbaren Teilen die richtige Position bzw. die markierte, maximale Einstellposition und beachten Sie die Warnhinweise am Gerät.

24. Trainieren Sie nie unmittelbar nach Mahlzeiten.

25. Vor dem Training mit dem Gerät sollten Sie sich immer sorgfältig aufwärmen, z. B. mit Dehnungsübungen.

26. Bitte trainieren Sie mit einem Freibereich von 2 Metern um das Gerät.

2 Meter2 Met 2 Meter 2 Meter

AUFBAUANLEITUNG - CHECKLISTE:

	01	02	03	04
	05	06	07	10
	11	14	16	21
	2

Teil Nr.	Bezeichnung Menge
01	Hauptrahmen 1
02	Lenkerstütze 1
03	Sattelstütze 1
04	Lenkergriff 1
05	Vorderer Standfuß 1
06	Hinterer Standfuß 1
07	Sattel	1
10	L/R	Pedale (R/L)
11	Abdeckung für Lenkerstütze	1
14	T-Feststeller	1
16	Abdeckung 1
21	Computer 1
22	Adapter	1
	Innensechskantschlüssel	1
	Maulschlüssel	1

Bevor Sie mit dem Aufbau beginnen, empfehlen wir Ihnen, sich einen Platz mit ausreichend Freiraum und einer flachen Unterlage für die Montage zu suchen. Entnehmen Sie alle Teile dem Karton und breiten Sie diese über-sichtlich nebeneinander auf dem Boden aus. Prüfen Sie anhand der Checkliste, ob alle notwendigen Teile für den Aufbau vorhanden sind. Evtl. sind schon einige Teile vormontiert, um Ihnen den Aufbau zu erleichtern.

Wir empfehlen, zum Aufbau des Gerätes das beigefügte Werkzeug zu benutzen und den Aufbau mit 2 Personen durchzuführen.

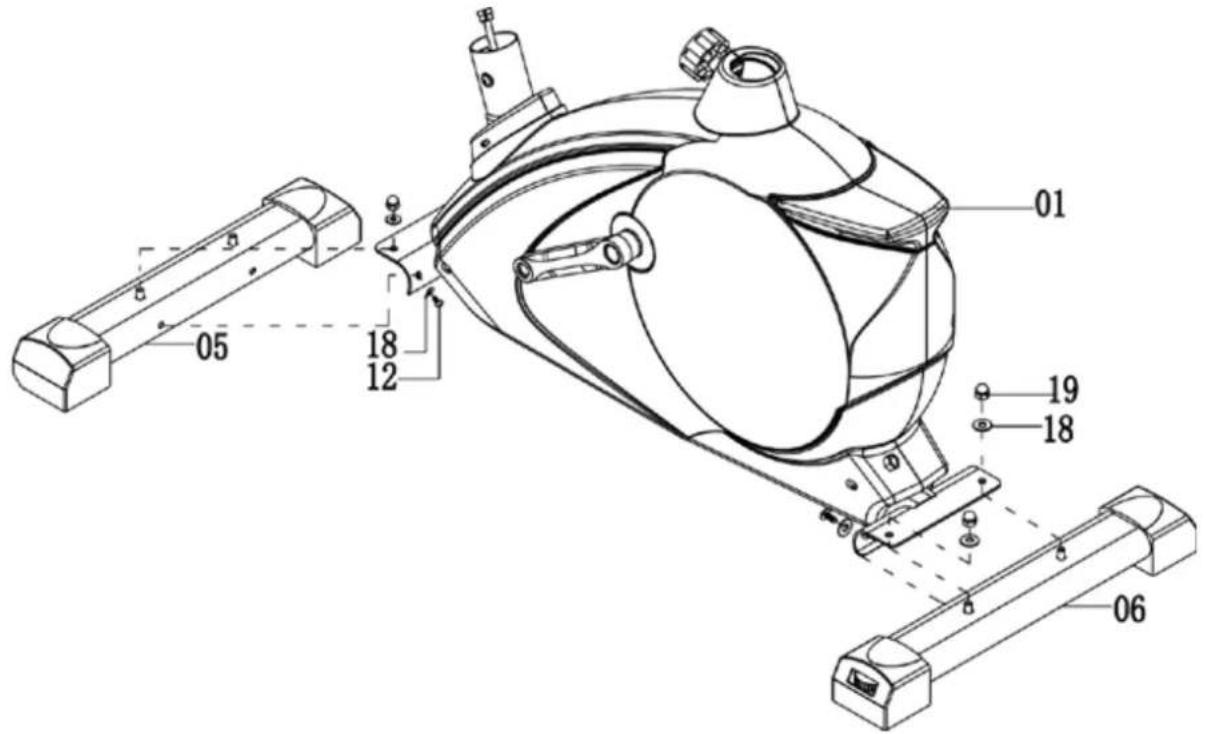

SCHRITT 1

Montieren Sie den vorderen Standfuß (05) am Vorderteil des Hauptrahmens (01) mit den Schrauben (12), Unterlegscheiben (18) und Muttern (19) wie abgebildet.

Befestigen Sie dann den hinteren Standfuß (06) am Hinterteil des Hauptrahmens (01) mit den Schrauben (12), Unterlegscheiben (18) und Muttern (19).

Befestigen Sie das rechte Pedal (10R) am rechten Pedalarm (09R) durch Aufschrauben im Uhrzeigersinn, das linke Pedal (10L) wird entsprechend am linken Pedalarm (09L) befestigt (Schraubrichtung entgegen dem Uhrzeigersinn). Die Pedale sind zur besseren Zuordnung mit „R“ für rechts und „L“ für links markiert. Befestigen Sie die Pedalriemen an den Pedalen. Stellen Sie die Pedalriemen entsprechend Ihrer Fuß-/Schuh-Größe ein.

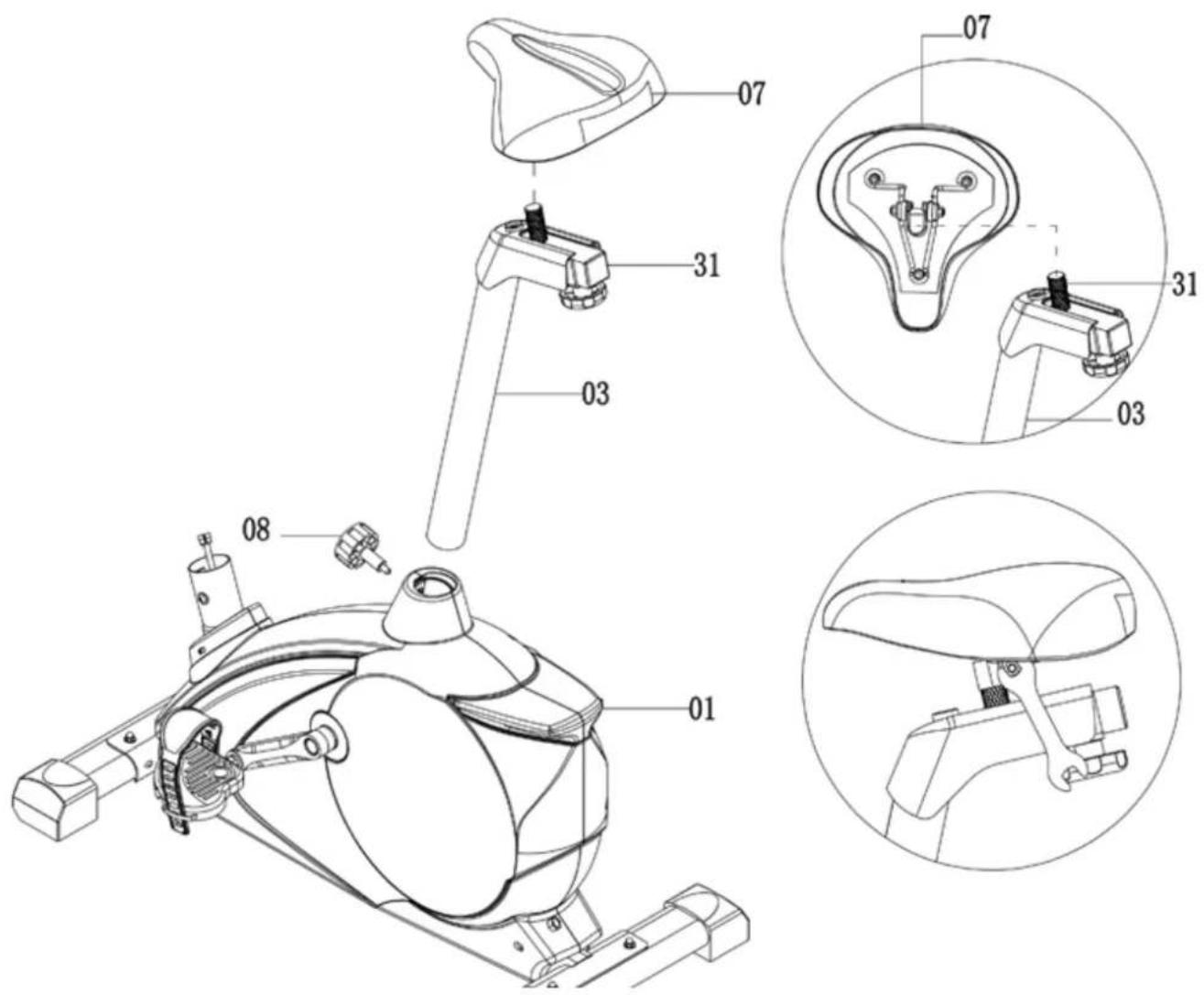

SCHRITT 3

Montieren Sie den Sattel (07) mit Hilfe der seitlichen Muttern an der Sattelverstellung (31).

Schieben Sie die Sattelstütze (03) mit montiertem Sattel dann in den Hauptrahmen (01), richten Sie die Bohrungen zueinander aus und sichern Sie die Stütze mit dem Schnellversteller (08). Die Sitzhöhe kann entsprechend Ihren persönlichen Bedürfnissen verstellt werden.

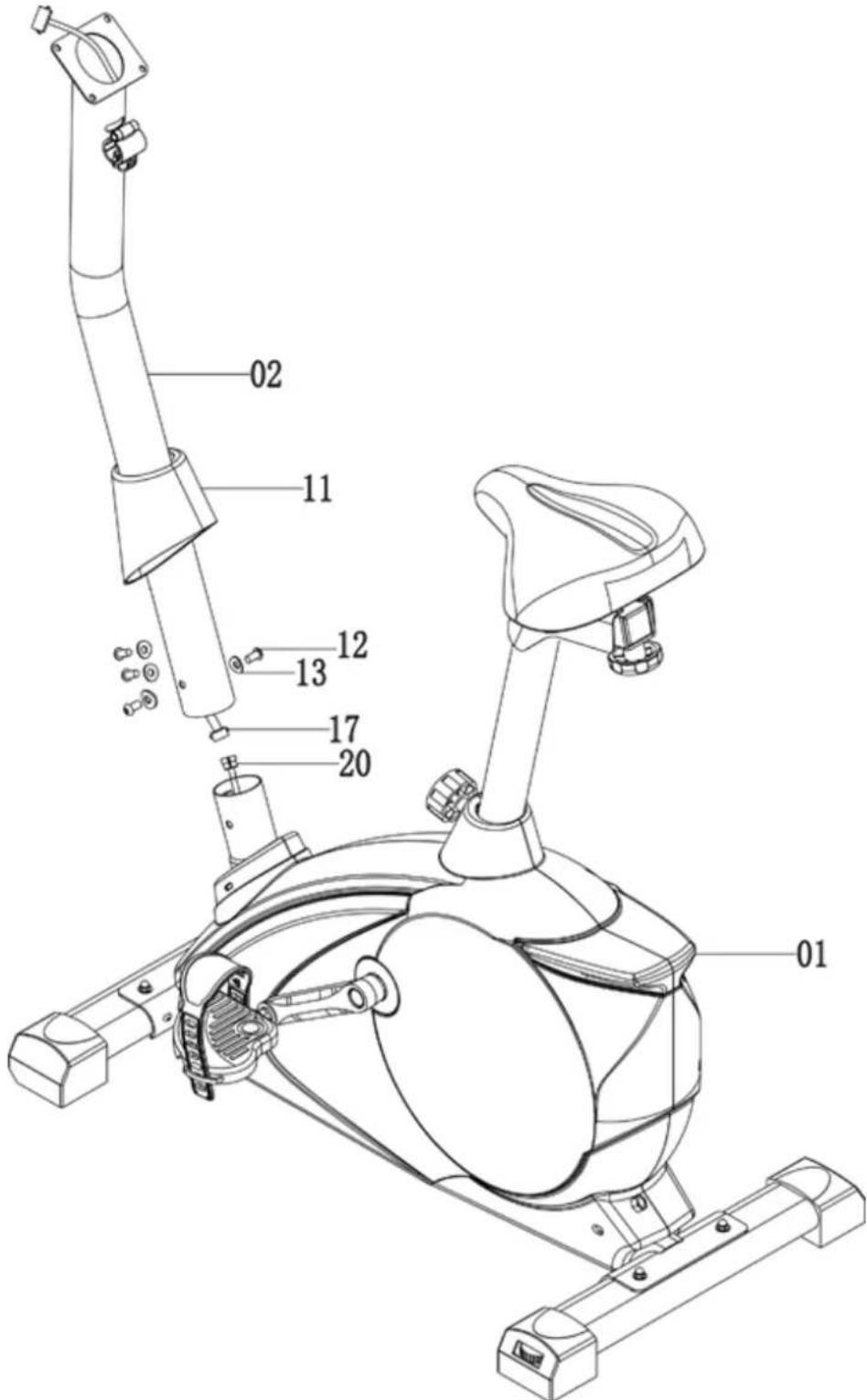

Entfernen Sie die vormontierten 4 Schrauben (12) und 4 Wellscheiben (13) aus dem Hauptrahmen (01).

Führen Sie die Abdeckung (11) von unten über die Lenkerstütze (02) und verbinden Sie das obere Sensorkabel (17) mit dem mittleren Sensorkabel (20).

Setzen Sie die Lenkerstütze (02) in den Hauptrahmen (01) ein und befestigen Sie diese mit den 4 Schrauben (12) und 4 Wellscheiben (13). Schieben Sie die Abdeckung (11) herunter.

01 02 11 12 13 17 20

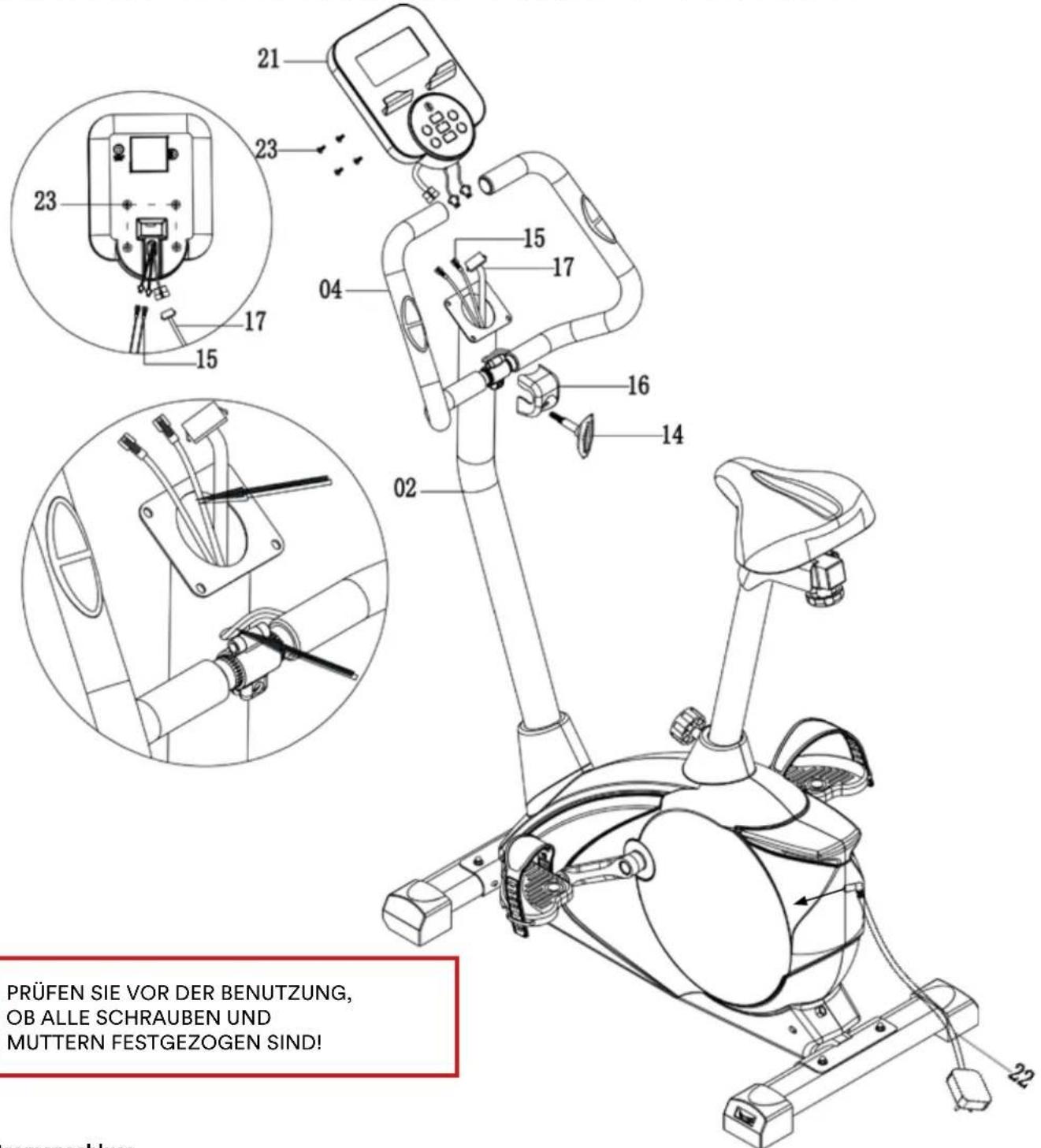

SCHRITT 5

Entfernen Sie die 4 Schrauben (23) aus der Computerrückseite (21).

Befestigen Sie den Lenkergriff (04) an der Lenkerstütze (02) mit Hilfe des T-Feststellers (14) und der Abdeckung (16). Führen Sie nun das Handpulskabel (15) durch die obere Öffnung der Lenkerstütze (02) heraus. Verbinden Sie das obere Sensorkabel (17) und die Pulskabel (15) mit dem Computer (21). Befestigen Sie den Computer (21) dann mit den 4 Schrauben (23) auf der Halterung oben auf der Lenkerstütze (02).

PRÜFEN SIE VOR DER BENUTZUNG, OB ALLE SCHRAUBEN UND MUTTERN FESTGEZOGEN SIND!

Stromanschluss

Der Computer erhält seinen Strom über den mitgelieferten Adapter (22), welcher an eine normale Steckdose angeschlossen wird. Bei einem evtl. Neukauf/Ersatz des Adapters ist darauf zu achten, dass dieser TÜV-/GS-geprüft ist und dem Gerätesicherheitsgesetz und den entsprechenden Spezifikationen entspricht. Das Gerät darf an KEINE ANDERE STROMQUELLE angeschlossen werden, da dies zu Funktionsbeeinträchtigungen führen würde. Bitte achten Sie daher strengstens auf die Adapterspezifikationen auf dem Typenschild.

AUFWÄRMEN und ABWÄRMEN

Ein erfolgreiches Trainingsprogramm besteht aus einer Aufwärmphase, einer Trainingsphase und dem Abkühlen (Abwärmen). Die Trainingshäufigkeit sollte für Anfänger bei 2- bis 3-mal die Woche angesetzt werden, immer mit mindestens einem Tag Pause zwischen den Trainingseinheiten. Nach einigen Monaten kann die Häufigkeit auf 4- bis 5-mal wöchentlich gesteigert werden.

AUFWÄRMEN

Die Phase verbessert den Blutfluss und hilft der Muskulatur, richtig zu arbeiten. Durch Aufwärmen wird das Risiko eines Krampfes oder von Muskelverletzungen reduziert. Es ist empfehlenswert, einige Dehnungsübungen auszuführen, wie unten beschrieben. Jede Dehnung sollte für ca. 30 Sekunden gehalten werden, dabei sollte keine Gewalt oder zu starker Druck ausgeübt werden – treten Schmerzen auf, hören Sie auf! Aufwärmübungen können auch Gehen, Joggen, Hampelmänner, Seilsprungübungen oder das Laufen auf der Stelle beinhalten.

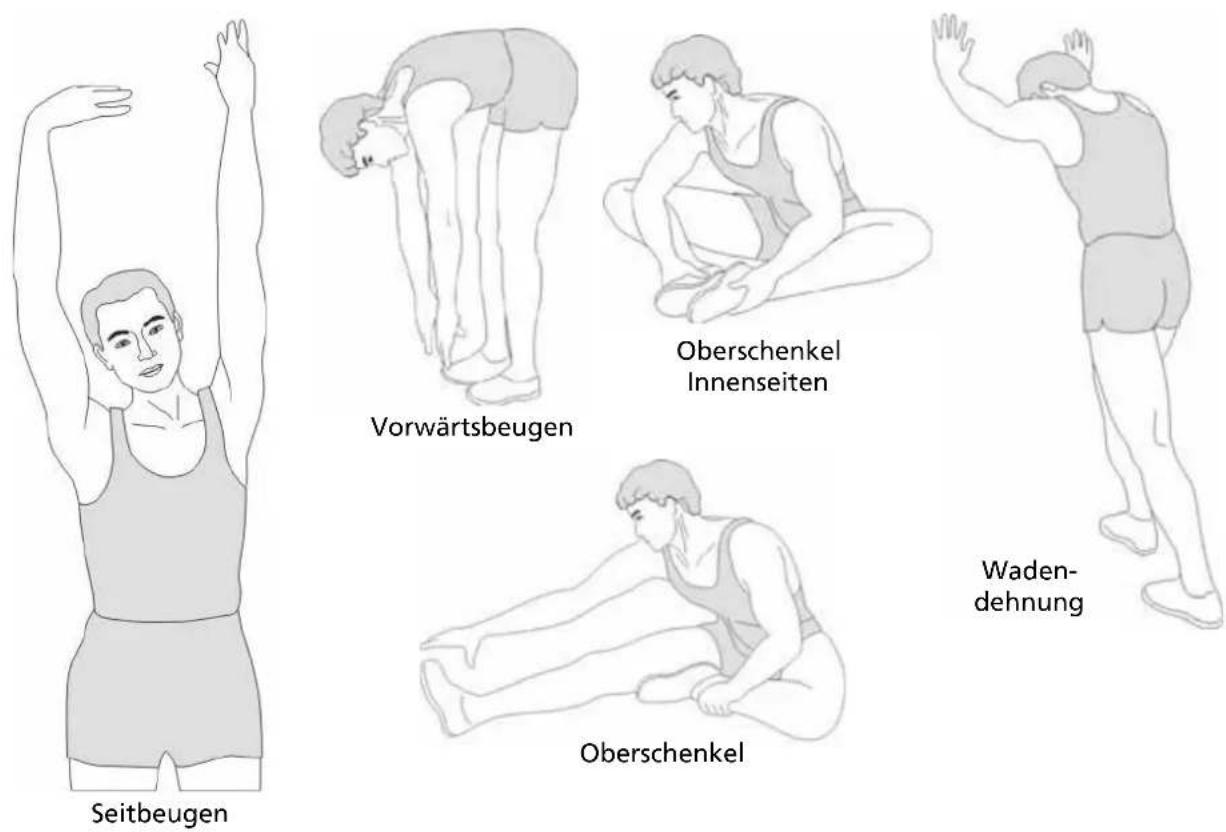

STRETCHING

Die Muskulatur kann einfacher gedehnt werden, wenn sie warm ist. Dies reduziert das Verletzungsrisiko. Nicht nachfedern!

Denken Sie daran, immer zuerst Ihren Arzt zu kontaktieren, bevor Sie mit einem Trainingsprogramm beginnen.

ABWÄRMEN

Diese Phase dient dazu, Ihr kardiovaskuläres System und Ihre Muskeln wieder zu entspannen. Sie können z. B. das Tempo reduzieren und für 5 weitere Minuten trainieren. Wiederholen Sie dann die Dehnungsübungen aus der Aufwärmphase – denken Sie wieder daran, keine Gewalt oder zu starken Druck bei der Dehnung auszuüben.

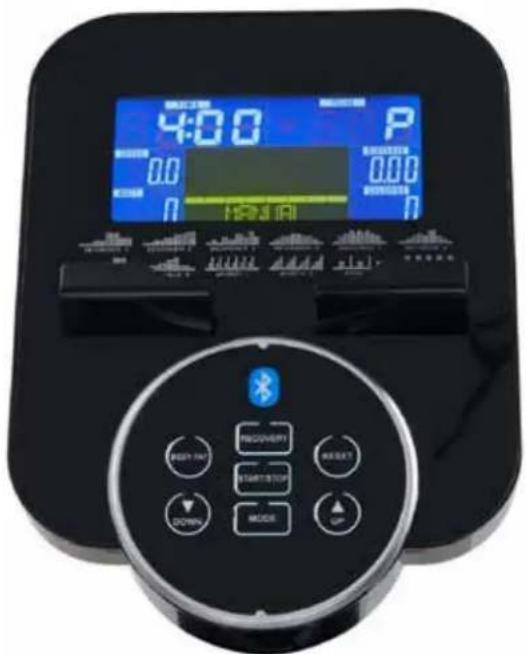

4:00 P 0.0 0.00 0.00 12.00 RECOVERY RESET START/STOP DOWN MODE

TIME (Zeit)

Der Computer zeigt die aktuelle Trainingszeit an (0:00 – 99:59). Vor Beginn eines Trainings können Sie die Trainingszeit auch vorgeben. Die Zeit läuft dann rückwärts (Countdown) und nach Ablauf (0:00) ertönt ein akustisches Signal (Vorgabe möglich bis max. 99:00 Minuten).

SPEED (Tempo)

Hier zeigt der Computer das aktuelle Trainingstempo an (0 – 99,9 km/h).

RPM

Zeigt die Drehzahl (Umdrehungen je Minute) an (0 – 999).

DISTANCE (Distanz)

Die zurückgelegte Distanz wird hier angezeigt (0 – 99,99). Vor Beginn eines Trainings können Sie die Länge der Wegstrecke auch vorgeben (max. 99,9 km). Die Entfernung läuft dann rückwärts (Countdown) und nach Ablauf (0,00) ertönt ein akustisches Signal.

CALORIES (Kalorien)

Der Computer zeigt die momentan verbrannten Kalorien (max. 9999 kcal). Die mit diesem Computer ermittelten und angezeigten Werte für den Kalorienverbrauch dienen lediglich als Anhaltspunkt für eine Person mittlerer Statur bei mittlerer Widerstandseinstellung und können erheblich von dem tatsächlichen (medizinischen) Kalorienverbrauch abweichen.

PULSE (Puls)

hier zeigt der Computer zeigt Ihre Pulsfrequenz an. Für eine korrekte Anzeige stellen Sie bitte sicher, dass Sie die beiden Sensoren korrekt mit Ihren Handflächen umfassen. Es kann u.U. bis zu 2 Minuten dauern, bevor die Pulsfrequenz korrekt gemessen wird. Eingabe einer Vorgabepulsfrequenz: Eine Pulsvorgabe kann auch eingegeben werden (30- 230 Schläge je Minute). Wird die eingegebene Zielpulsfrequenz überschritten, wird der Computer akustisch alarmieren. Bei Verwendung eines Brustgurtes wird die empfangene Frequenz hier angezeigt.

WATTS

Der Computer zeigt die aktuelle Leistung in Watt an (0 – 999).

MANUAL: Manueller Modus

BEGINNER: 4 Programme für Anfänger

ADVACNED: 4 Programme für Fortgeschrittene

SPORTY: 4 Programme für erfahrene Sportler

CARDIO: Mit diesem Trainingsmodus können Sie ein automatisch gesteuertes Training abhängig von Ihrer Pulsfrequenz absolvieren.

WATT PROGRAM: Watt-kontrollierter Trainingsmodus.

Die Bedeutung der Tasten

Up (Auf)

Erhöht den Widerstand während des Trainings / verändert Werte.

Down (Ab)

Verringert den Widerstand während des Trainings / verändert Werte.

Mode / Enter

Bestätigung von eingegebenen Werten oder einer Auswahl.

Reset

Drücken und Halten für mind. 2 Sekunden erzwingt einen Reset (Zurücksetzen aller Werte auf 0). Während einer Trainingsunterbrechung kommen Sie durch kurzen Druck auf diese Taste wieder zur initialen Anzeige.

Start / Stop

Ein Training beginnen oder beenden.

Recovery

Drücken Sie diese Taste, um die Herzerholungsratenmessung zu starten.

Body fat (Körperfett)

Drücken Sie diese Taste, um die Fettmessung zu starten.

Einschalten:

Schließen Sie das Stromkabel an. Der Computer wird sich einschalten für ca. 2 Sekunden die volle Anzeige aktivieren (Abb. 1).

Trainingsauswahl

Wählen Sie einen Trainingsmodus mit „UP“ und „DOWN“ aus und drücken Sie "MODE/ENTER" zur Bestätigung: M (Manuell) (Abb. 2) -> Beginner (Abb. 3) -> Advance (Abb. 4) -> Sporty (Abb. 5) -> Cardio (Abb. 6) -> Watt (Abb. 7).

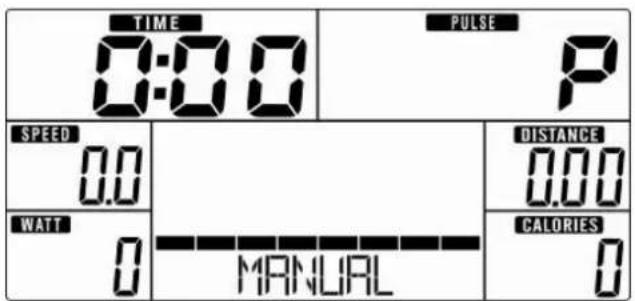

TIME 0:00 PULSE P SPEED 0.0 WATT 0 MANUAL DISTANCE 0.00 CALORIES 0

Abb. 2

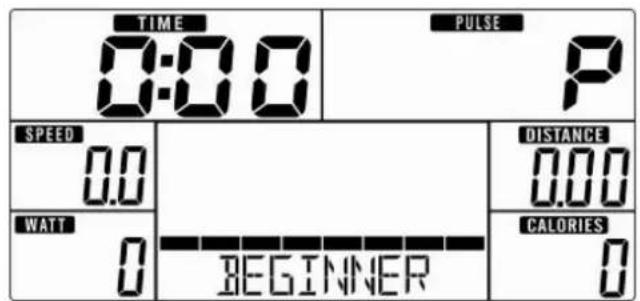

TIME 0:00 PULSE P SPEED 0.0 DISTANCE 0.00 WATT 0 BEGINNER CALORIES 0

Abb. 3

TIME 0:00 PULSE P SPEED 0.0 DISTANCE 0.00 WATT 0 BALANCE CALORIES 0

Abb. 4

TIME 0:00 PULSE P SPEED 0.0 DISTANCE 0.00 WATT 0 SPORTY CALORIES 0

Abb. 5

TIME 0:00 PULSE P SPEED 0.0 DISTANCE 0.00 WATT 0 CAROLIES CALORIES 0

Abb. 6

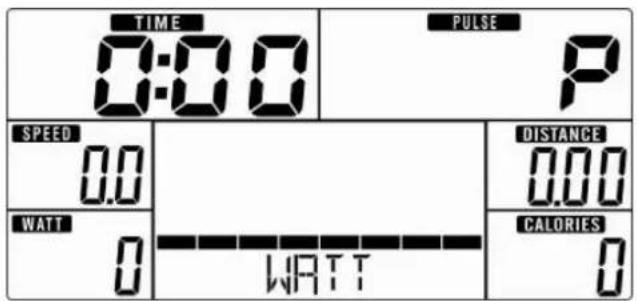

TIME 0:00 PULSE P SPEED 0.0 DISTANCE 0.00 WATT 0 WATT CALORIES 0

Abb. 7

Manueller Modus

Mit diesem Trainingsmodus können Sie selbst „von Hand“ die Schwierigkeit einstellen. Nach der Auswahl von „M“ und „MODE/ENTER“ befinden Sie sich im manuellen Modus. Drücken Sie die Taste „START/STOP“. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Sie können auch Zielwerte für folgende Funktionen eingeben:

a. TIME (Trainingszeit, Abb.8)
b. DISTANCE (Distanz, Abb. 9)
c. CALORIES (Kalorienverbrauch, Abb. 10)
d. PULSE (Puls, Abb. 11)

Um eine Zielwertvorgabe einzugeben, drücken Sie nicht „START/STOP“ nach der Modusauswahl, sondern stellen Sie mit „UP“- und „DOWN“ und „MODE/ENTER“ die jeweiligen Zielwerte ein. Nach Abschluss der Eingaben drücken Sie dann „START/STOP“, um mit dem Training zu beginnen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.

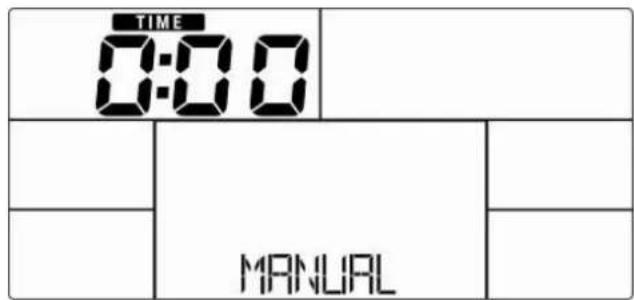

TIME 0:00 MANUAL

Abb. 8

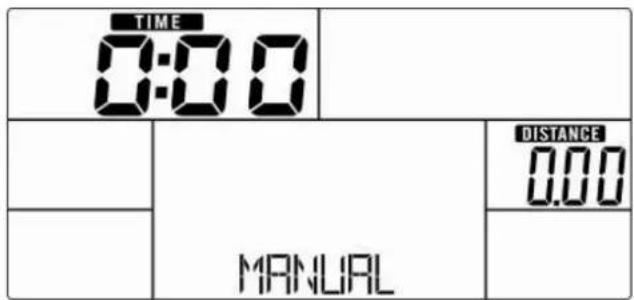

TIME 0:00 DISTANCE 0.00 MANUAL

Abb. 9

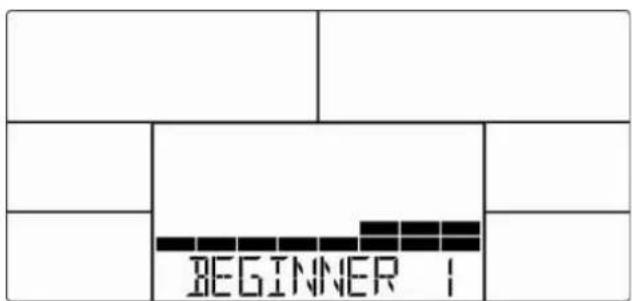

Beginner (Anfänger-) Modus

Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmprofilen trainieren (Berg- u. Talfahrten für Anfänger). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „BEGINNER 1“ (siehe Abb. 13) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie „MODE/ENTER“ zur Bestätigung. Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.

BEGINNER

Abb. 13

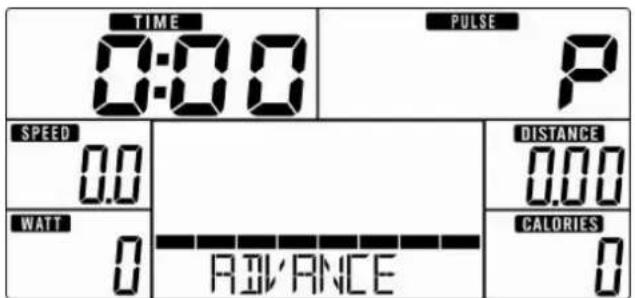

Advance (Fortgeschrittenen-) Modus

Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmpro- len trainieren (Berg- u. Talfahrten für Fortgeschrittene). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „ADVANCE 1“ (siehe Abb. 14) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie „MODE/ENTER“ zur Bestätigung. Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.

Abb. 14

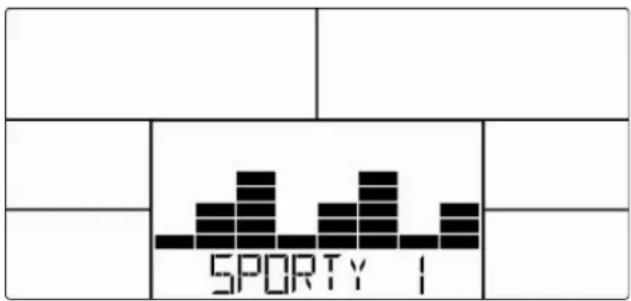

Sporty (Sportler-) Modus

Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmpro- len trainieren (Berg- u. Talfahrten für sportliche Benutzer). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „SPOR-TY 1“ (siehe Abb. 15) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie „MODE/ENTER“ zur Bestätigung. Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.

SPORTY 1

Abb. 15

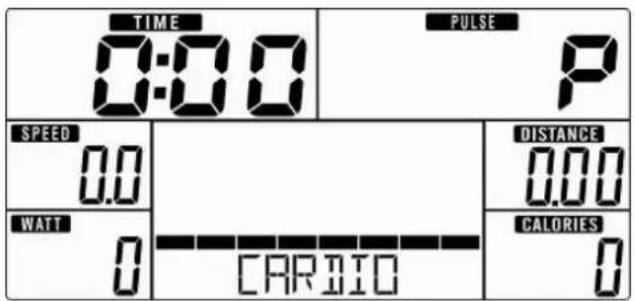

Cardio mode (H.R.C.-Modus)

Nach der Auswahl des Modus („MODE/ENTER“ drücken zur Bestätigung) be nden Sie sich im herzratenkontrollierten Trainingsmodus. Mit diesem Trainingsmodus können Sie ein automatisch gesteuertes Training abhängig von Ihrer Pulsfrequenz absolvieren. Stellen Sie zunächst mit „UP“ und „DOWN“ Ihr Alter ein (Abb.16). Wählen Sie dann mit “UP” oder “DOWN” eine der folgenden Alternativen aus:

$$ (\text { Abb. } 17) = 55 \% \text { Max H.R.C. - - Zielherzrate } = (220 - \text { Alter }) \times 55 \% $$

$$ \text { oder } 75 \% \text { Max H.R.C. - - Zielherzrate } = (220 - \text { Alter }) \times 75 \% $$

$$ \text { oder } 90 \% \text { Max H.R.C. - - Zielherzrate } = (220 - \text { Alter }) \times 90 \% $$

$$ \text { oder } \text { ``TAG'' } = \text { Zielherzrate -- Wert für Zielherzrate eingeben } $$

Im “TAG” Modus können Sie mit „UP“ und „DOWN“ den von Ihnen gewünschten Wert einstellen (Standardeinstellung = 100).

Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.

	AGE = 25

Abb. 16

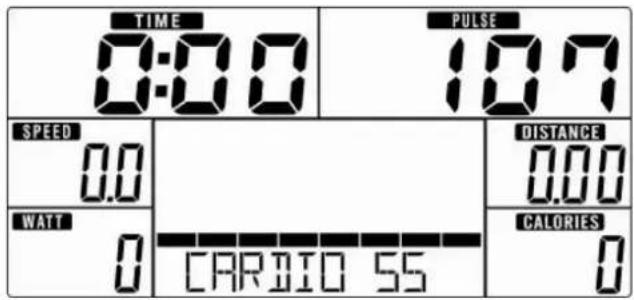

TIME 0:00 PULSE 10.7 SPEED 0.0 DISTANCE 0.00 WATT 0 CARRIO 55 CALORIES 0

Abb. 17

WATT-Modus

Mit diesem Trainingsmodus können Sie ein automatisch gesteuertes Training abhängig von der Watt-Leistung absolvieren. Nach der Auswahl von „W“ drücken Sie „MODE/ENTER“ zur Bestätigung. Die Standardeinstellung für Watt ist 120 (Abb. 18) – diese können Sie mit „UP“ und „DOWN“ und „MODE /ENTER“ ändern). Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Der Computer wird den Tretwiderstand automatisch entsprechend der Wertvorgabe kontrollieren. Sie können den WATT-Vorgabewert jederzeit während des Trainings mit „UP“ oder „DOWN“ anpassen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.

Recovery (Herzerholungsratenmessung)

Mit dieser Spezialfunktion ist es möglich, die Herzerholungsrate nach einem Training zu ermitteln, welche ein Indikator für die sportliche und körperliche Verfassung des Trainierenden ist. Je besser die Herzerholungsrate (also je schneller sich die Herzfrequenz wieder auf den Normalpuls erholt), umso „fitter“ ist der Sportler. Nachdem Sie das Training abgeschlossen haben, behalten Sie bitte die Hände auf den Handpulssensoren (umfassen Sie diese, um einen möglichst guten Kontakt herzustellen) oder behalten Sie einen kompatiblen Brustgurt an. Jetzt drücken Sie die Taste „RECOVERY“. Warten Sie 60 Sekunden (Abb. 19), während der Computer fortlaufend Ihren Puls misst. Nach Ablauf der Zeit wird Ihre bewertete Herzerholungsrate auf dem Computer angezeigt mit einer Skala von 1.0 (F1) bis 6.0 (F6) [Abb. 20], wobei 1.0 sehr gut ist und 6.0 = ungenügend. Verbessern Sie Ihre Rate durch regelmäßiges Training am besten auf F1! Drücken Sie nach der Messung erneut “RECOVERY”, um in den normalen Betriebsmodus zurückzukehren.

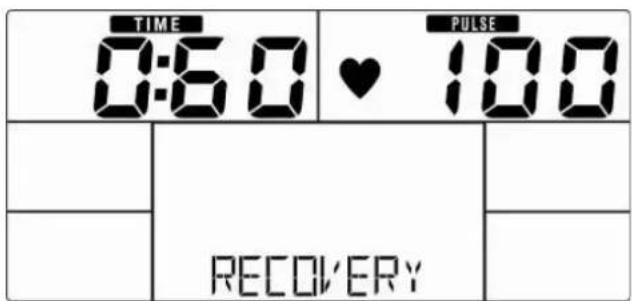

TIME 0:60 ♥ 100 RECOVERY

Abb. 19

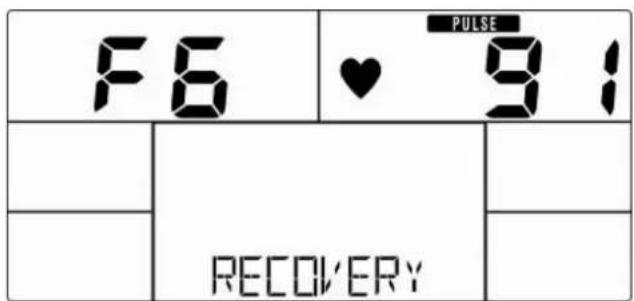

F6 PULSE ♥ 91 RECOVERY

Abb. 20

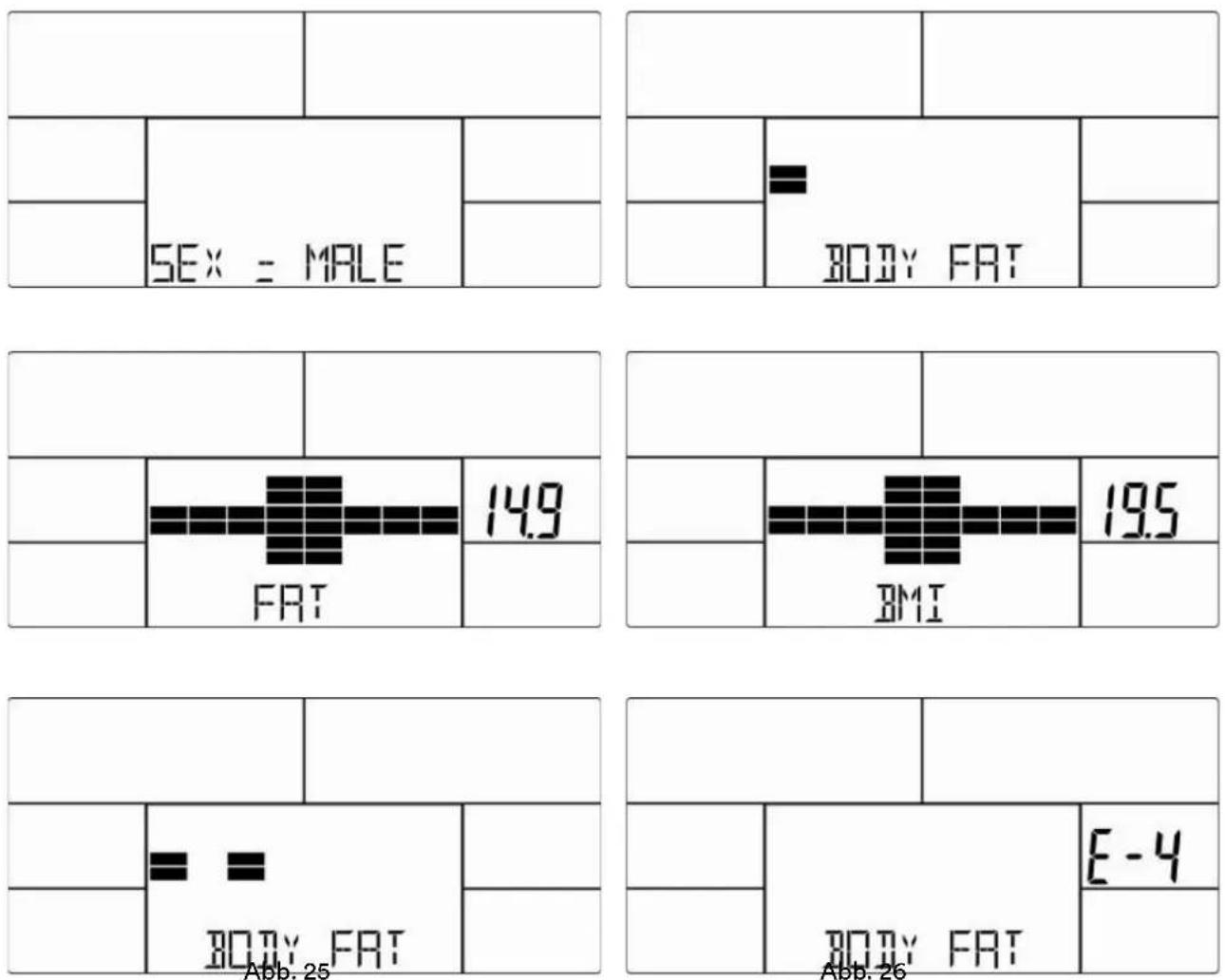

Körperfett

Drücken Sie diese Taste, um die Körperfettmessung zu starten.

Stellen Sie Ihr Geschlecht (Abb.21), Ihr Alter, Ihre Größe und Ihr Gewicht ein. Halten Sie beide Hände an den Handpulssensoren, während die Messung ausgeführt wird (Abb. 22). Es wird ca. 8 Sekunden dauern, bis die Messung abgeschlossen ist. Nach der Messung werden ein Klassifizierungssymbol, der Körperfettanteil in % (Abb. 23) und der BMI (Abb. 24) für ca. 30 Sekunden angezeigt.

Fehlermeldungen

“==”“==” (Abb. 25) bedeutet, dass kein Ergebnis ermittelt werden konnte, da der Kontakt nicht ausreichend war für eine korrekte Messung. Stellen Sie sicher, dass Sie die Handpulssensoren mit größtmöglicher Handfläche auf beiden Seiten richtig umfassen (bzw. den Brustgurt richtig angelegt haben), damit der elektrische Impuls richtig fließen kann. Starten Sie eine erneute Messung!

"E-1" bedeutet, dass kein Pulssignal entdeckt werden konnte.

"E-4" erscheint (Abb. 26), wenn die Werte für BMI oder Körperfett zu gering (<5) oder zu hoch (>50) sind.

Anmerkungen:

1) Der Computer verfügt über eine Ein-/Ausschaltautomatik, welche ihn bei Pedalbewegung oder durch Drücken einer Taste einschalten bzw. nach ca. 4 Minuten ohne jedes Signal automatisch in den Standby-Modus schalten lässt.
2) Sollte das Gerät abnormales Verhalten zeigen, trennen Sie die Stromzufuhr ab und versuchen Sie es erneut nach einigen Minuten erneut.

Benutzung eines Brustgurtes

Der Computer ist ausgestattet mit einem eingebauten Empfänger für die drahtlose Pulsfrequenz-Übertragung mittels eines optionalen SKANDIKA Brustgurtes (Frequenz: 5,3 kHz, nicht im Lieferumfang enthalten). Empfohlene Reichweite: 100 - 150 cm.

Möchten Sie Ihre Pulsfrequenz durch den Brustgurt übermitteln lassen, gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass die korrekte Batterie (Knopfzelle Typ CR-2032, 3V) im Brustgurt (Transmitter) eingelegt ist. Batteriewechsel: Entfernen Sie (ggf. mit Hilfe eines Geldstückes) die Abdeckung auf der Rückseite des Transmitters. Entnehmen Sie die Batterie und legen die neue Batterie mit dem Plus-Zeichen (+) nach oben ein. Versichern Sie sich, dass der Dichtungsring korrekt platziert ist. Setzen Sie nun die Abdeckung wieder auf.
2. Feuchten Sie die Elektroden an der Rückseite des Transmitters leicht an! Dies erhöht die Kontaktsensibilität und ermöglicht eine bessere Funk-Übertragung an den Empfänger.
3. Legen Sie den Brustgurt so an, dass die Elektroden auf der Innenseite direkt an der Brust anliegen. Sie können den Brustgurt mit Hilfe des Elastikbandes auf eine angenehme Weite einstellen. Die Elektroden müssen dabei aber Kontakt zu Ihrer Brust haben, um eine Pulsfrequenz messen zu können.
4. Der 5,3 kHz-Brustgurt kommuniziert mit dem im Computer verbauten Empfänger. Es kann u.U. bis zu einer Minute dauern, ehe die korrekte Pulsfrequenz übertragen und angezeigt wird.

Sicherheitshinweis:

Beim Tragen eines Herzschrittmachers verwenden Sie den Brustgurt nicht, bevor Sie mit dem Hersteller des Herzschrittmachers und/oder mit ihrem Arzt Rücksprache gehalten haben.

Batterie-Entsorgung:

Batterien gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden.

Der Computer kann über Bluetooth (Frequenz: 2,4 GHz) verbunden werden, um mit den Apps iConsole+ oder KinoMap zu kommunizieren.

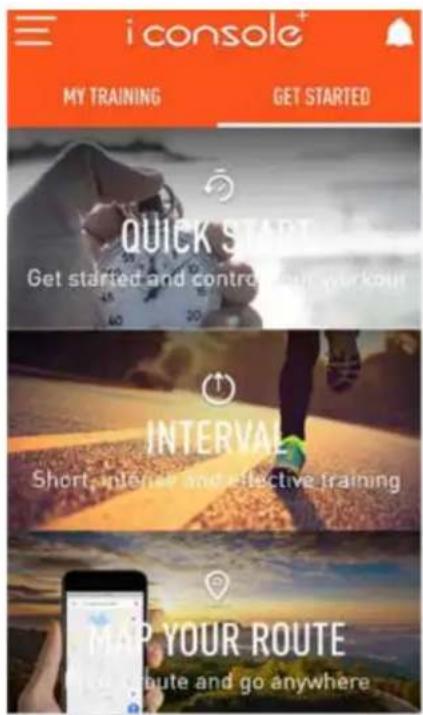

ICONSOLE+

Aktivieren Sie Bluetooth auf ihrem Mobilgerät, laden Sie die App „iConsole+“ herunter und installieren Sie diese auf Ihrem iOS- oder Android-Gerät. Sie können diese über die App-Suchfunktion Ihres Gerätes finden oder über den hier dargestellten QR-Code:

iConsole Global

iconsole ^+

Systemvoraussetzungen:

Android 5.0 oder neuer mit Bluetooth 4.0

iOS 10 oder neuer mit Bluetooth 4.0

Bei Android-Geräten müssen unbekannte Quellen („Unknown sources“) in den Einstellungen für die Gerätesicherheit („Settings -> Device security“) akzeptiert werden.

Nach dem Start der App muss die Verbindung mit dem Trainingsgerät via Bluetooth hergestellt werden wählen Sie dazu „Quick Start“, „Interval“, „Map“:

Der Computer schaltet sich aus, sobald das Gerät mit der App verbunden ist.

KINOMAP

Die kostenlose Kinomap App verhilft Ihnen zu einem kraftvollen Training, das Spaß macht! Wählen Sie eines von den Videos der Kinomap und legen Sie los. Ihre Position wird immer auf der Karte dargestellt. Laden Sie die Kinomap App im App Store oder Play Store herunter (dazu einfach den QR-Code einscannen) oder suchen Sie nach Kinomap.

Installieren und öffnen Sie die App und melden Sie sich an bzw. registrieren Sie sich. Schalten Sie Bluetooth ein. Fügen Sie nun das Trainingsgerät wie folgt hinzu:

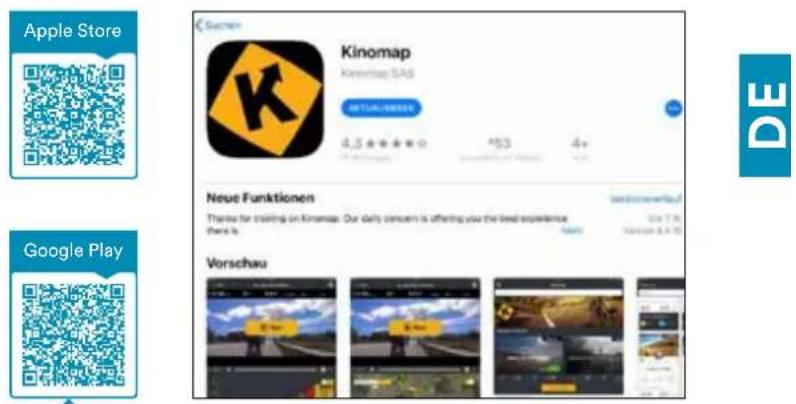

Apple Store Kinomap Kinemap SAS 4,5 ***** *53 4+ NEue Funktionen Thank you to your Google Play Vorschau

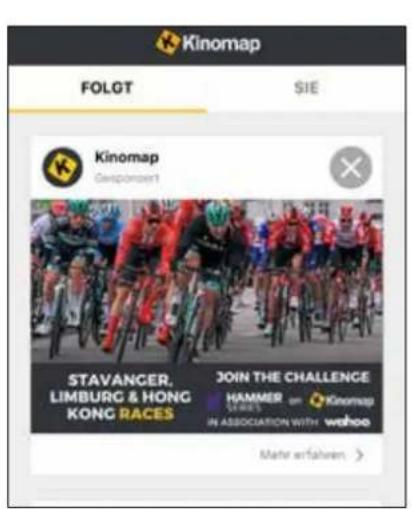

Kinomap FOLGT SIE Kinomap Gesponsert STAVANGER, LIMBURG & HONG KONG RACES JOIN THE CHALLENGE HAMMER on Kinomap IN ASSOCIATION WITH wahoo Mehr erfahren >

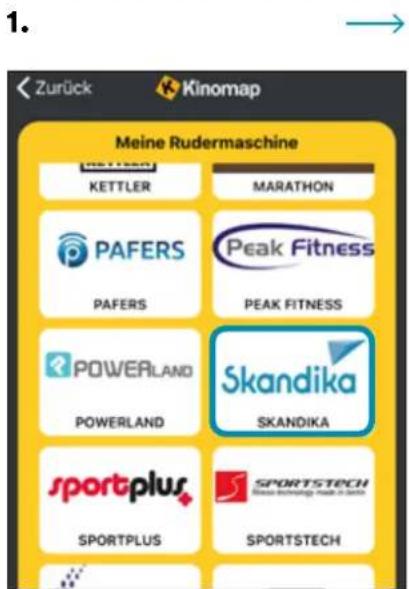

1. Zurück Kinomap Meine Rudermaschine KETTLER MARATHON PAFERS Peak Fitness PAFERS PEAK FITNESS POWERLAND Skandika POWERLAND SKANDIKA sportplus SPORTSTECH SPORTPLUS SPORTSTECH

1. Skandika auswählen →

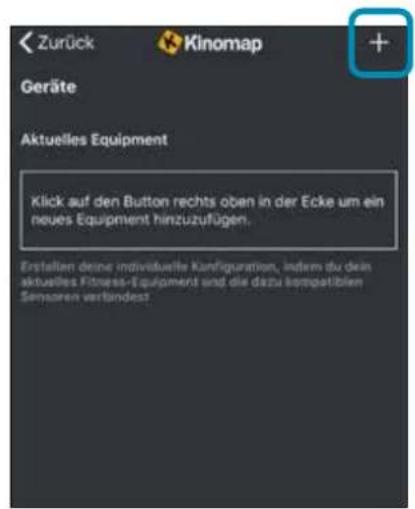

Zurück Kinomap Geräte Aktuelles Equipment Klick auf den Button rechts oben in der Ecke um ein neues Equipment hinzuzufügen. Erstellen deine individuelle Künfiguration, indem du dein aktuelles Fitness-Equipment und die dazu kompatiblen Sensoren verlandest.

1. Auf „+“ tippen →

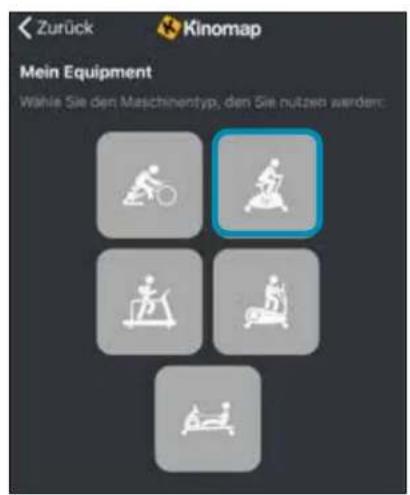

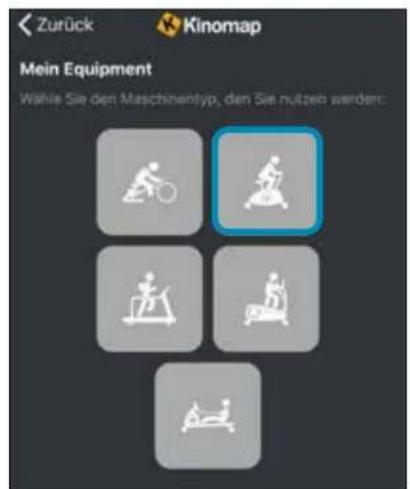

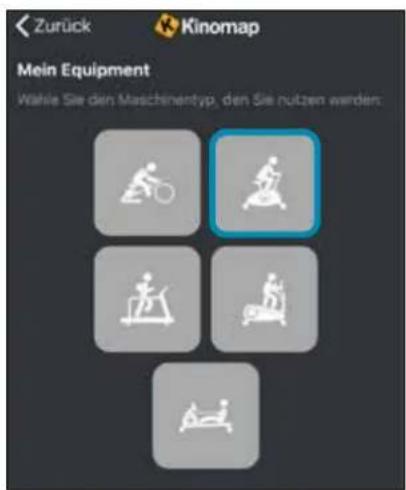

Zurück Kinomap Mein Equipment Wähle Sie den Maschinentyp, den Sie nutzen werden:

1. Heimtrainer

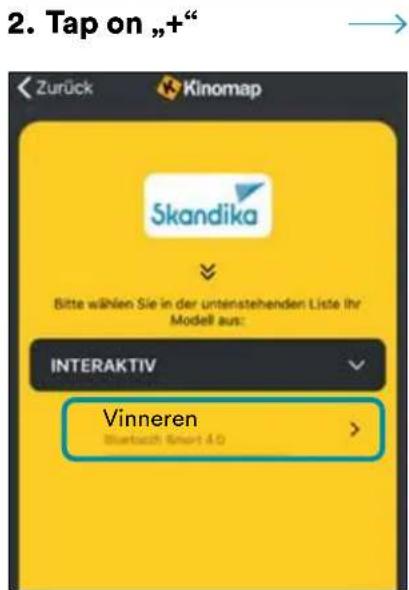

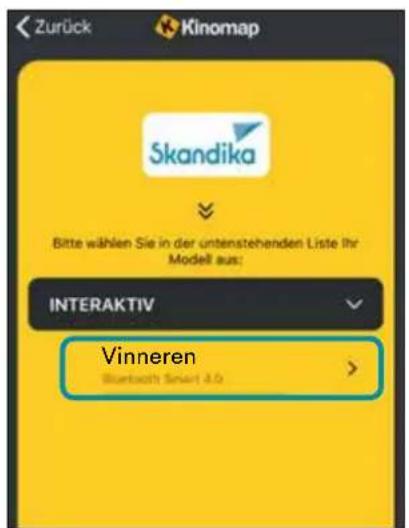

Zurück Kinomap Skandika Bitte wählen Sie in der untenstehenden Liste Ihr Modell aus: INTERAKTIV Vinneren Bluetooth Smart 4.0

1. Das Gerät auswählen

Tippen Sie nun auf OK und kehren Sie zum Hauptmenü zurück. Sie können nun einen Kurs auswählen (je nach Art Ihres KinoMap-Kontos). Drücken Sie auf Start und beginnen Sie mit dem Training!

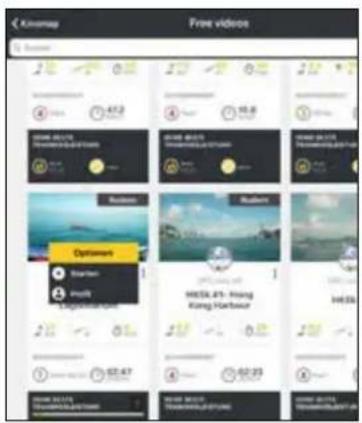

Free videos Open Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget $2.23 $1.80 $1.50 $1.20 $0.90 $0.60 $0.40 $0.20 $0.00 Options Open Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget

Teil Nr. Bezeichnung Menge
01 Hauptrahmen 1
02 Lenkerstütze 1
03 Sattelstütze 1
04 Lenkergriff 1
05	Vorderer Standfuß	1
06 Hinterer Standfuß 1
07 Sattel 1
08	Schnellversteller	1
09 L	Linker Pedalarm	1
09 R	Rechter Pedalarm	1
10 L/R	Pedale (R/L)	1/1
11	Abdeckung für Lenkerstütze	1
12	Schraube M8x20L	1
13	Wellscheibe ø8,5xø16x1,5t	8
14	T-Feststeller 4
15	Handpulskabel	1
16 Abdeckung 2
17	Oberes Sensorkabel	1
18	Unterlegscheibe	1
19	Mutter	8
20	Mittleres Sensorkabel	4
21	Computer	1
22	Adapter	1
23	Schraube M5x10L	1
24	Schraube ST4.2x20L 8
25	Unterlegscheibe ø10,5xø28x1,5t	12
26 Sensorplatte 1
27	Schraube ST4.2x20L 2
28	Tülle	2
29	Unteres Sensorkabel	1
30	Abdeckung für Sattelstütze	1
31	Sattelverstellung	1
32	Justierbare Halterung	1
33	Unterlegscheibe ø10,5xø20x1,8t	1
34	Buchse	3

Teil Nr.	Bezeichnung Menge
35	Wellscheibe ø17	1
36	Feststeller	1
37	Schraube ST4.2x20L 4
38	Schraube M10x20L 1
39	Motor	1
40	Buchse	1
41	Pedalarmabdeckung	2
42	C-clip	2
43	Flügelmutter M10	2
44	Antriebsrad	1
45	Lager	2
46	Keilriemen 380 J6	1
47L	Endkappe für vorderen Standfuß. links	1
47R	Endkappe für vorderen Standfuß. rechts	1
48	Endkappe für hinteren Standfuß	2
49	Widerstandskabel	1
50	Schraube M4x20L	1
51	Mutter M12 1
52	Netzteil	1
53	Mutter M10x105L	1
54	Magnetset 1
55	Schwungrad	1
56	Feder für Andruckrolle	1
57	Mutter	2
58	Führung	1
59	Mutter M5x5t 2
60	Schraube M5*40L	1
61	Linke Abdeckung	1
62	Rechte Abdeckung	1
63	Pedalarmabdeckung	2
64	Feder	1
65	Lager	1
	Innensechskantschlüssel	1
	Maulschlüssel	1

Reinigung und Pflege

• Bevor Sie das Gerät reinigen, vergewissern Sie sich, dass das Gerät ausgeschaltet ist.
• Das Gerät reinigen Sie nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keinesfalls Bürsten, scharfe Reinigungsmittel, Benzin, Verdünner oder Alkohol. Reiben Sie das Gerät mit einem sauberen, weichen Tuch trocken.
• Benutzen Sie das Gerät erst wieder, wenn es völlig getrocknet ist.

GARANTIEBEDINGUNGEN

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben kostenlos nach Maßgabe der folgenden Bedingungen (Nummern 2-5) Schäden oder Mängel am Gerät, die nachweislich auf einen Fabrikationsfehler beruhen, wenn Sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Endabnehmer gemeldet werden. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas oder Kunststoff. Eine Garantiepflicht wird nicht ausgelöst: durch geringfügige Abweichungen der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind; durch Schäden aus chemischen und elektrochemischen Einwirkungen; durch Eindringen von Wasser sowie allgemein durch Schäden höherer Gewalt.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. Die Kosten für Material und Arbeitszeit werden von uns getragen. Instandsetzungen am Aufstellungsort können nicht verlangt werden. Der Kaufbeleg mit Kauf- und/oder Lieferdatum ist vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind.

Ferner wenn das Gerät durch den Einfluss höherer Gewalt oder durch Umwelteinflüsse beschädigt oder zerstört ist, bei Schäden, die durch unsachgemäße Behandlung – insbesondere Nichtbeachtung der Betriebsanleitung – oder Wartung aufgetreten sind oder falls das Gerät mechanische Beschädigungen irgendwelcher Art aufweist. Der Kundendienst kann Sie nach telefonischer Rücksprache zur Reparatur bzw. zum Tausch von Teilen, welche Sie zugesandt bekommen, ermächtigen. In diesem Fall erlischt der Garantieanspruch selbstverständlich nicht.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.
2. Weitergehende oder andere Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
3. Unsere Garantiebedingungen, welche die Voraussetzungen und den Umfang unserer Geschäftsbedingungen beinhalten, lassen die vertraglichen Gewährleistungsverpflichtungen des Verkäufers unberührt.
4. Verschleißteile unterliegen nicht den Garantiebedingungen.
5. Der Garantieanspruch erlischt bei nicht bestimmungs- gemäßem Gebrauch, insbesondere in Fitness-Studios, Rehabilitationszentren und Hotels. Selbst wenn die meisten unserer Geräte qualitativ für den professionellen Einsatz geeignet sind, erfordert dies gesonderter gemeinsamer Vereinbarungen.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Für Ersatzteile kontaktieren Sie bitte folgende E-Mail-Adresse: [e-mail] Der Service erfolgt durch: MAX Trader GmbH, Wilhelm-Beckmann-Straße 19, 45307 Essen, Deutschland

Contents

Ergo-motor	Importeur MAX Trader GmbH
	Adresse Wilhelm-Beckmann-Str. 19, D-45307 Essen
	Artikelnummer SF-2430 / SF-2431 Ergometer Vinnaren
CE	Klasse HC
	Standard EN ISO 20957
					Warnhinweis: Bitte lesen Sie vor Gebrauch die Bedienungsanleitung
	Produktionsdatum
	2022				4
	1	2	3	4	5	6	7	8	9	10	11	12
	PO Nr.:
	Max. Nutzergewicht				130 kg

Entfernen Sie die 4 Schrauben (23) aus der Computerrückseite (21).

Zurück Kinomap Geräte Aktuelles Equipment Klick auf den Button rechts oben in der Ecke um ein neues Equipment hinzuzufügen. Erstellen deine individuelle Konfiguration, indem du dein aktuelles Fitness-Equipment und die dazu kompatiblen Sensoren verbindenz

2. Tap on „+“ Zurück Kinomap Skandika Bitte wählen Sie in der untenstehenden Liste Ihr Modell aus: INTERAKTIV Vinneren Bluetooth Smart 4.0 >

1. Tap on the device

Zurück Kinomap Mein Equipment Wähle Sie den Maschinentyp, den Sie nutzen werden:

Ergo-motor	Importeur MAX Trader GmbH
	Adresse Wilhelm-Beckmann-Str. 19, D-45307 Essen
	Artikelnummer SF-2430 / SF-2431 Ergometer Vinnaren
CE	Klasse HC
	Standard EN ISO 20957
					Warnhinweis: Bitte lesen Sie vor Gebrauch die Bedienungsanleitung
	Produktionsdatum
	2022				4
	1	3	4	5	6	7	8	9	10	11	12
	PO Nr.:
	Max. Nutzergewicht				130 kg

Zurück Kinomap Geräte Aktuelles Equipment Klick auf den Button rechts oben in der Ecke um ein neues Equipment hinzuzuflügen. Erstellen deine individuelle Künfiguration, indem du dein aktuelles Fitness-Equipment und die dazu kompatiblen Senoren verbindend

1. Touchez „+“

Zurück Kinomap Mein Equipment Wähle Sie den Maschinentyp, den Sie nutzen werden:

Zurück Kinomap Skandika Bitte wählen Sie in der untenstehenden Liste Ihr Modell aus: INTERAKTIV Vinneren Bluetooth Smart 4.0

Vertrieb & Service durch / Sales & Service by

Wilhelm-Beckmann-Straße 19

45307 Essen

Germany
