BEDIENUNGSANLEITUNG DEH-S42BT PIONEER

Verwenden von Pioneer Smart Sync/APP 19

Verwendend der Karaoke-Funktion 22

Audioanpassungen 24

Einstellungen 24

FUNCTION-Einstellungen 25

AUDIO-Einstellungen 27

SYSTEM-Einstellungen 30

ILLUMINATION-Einstellungen 32

MICROPHONE-Einstellungen 33

Zusätzliche Informationen 34

Uber这意味着 Handbuch:

• In den folgenden Anweisungen werden ein USB-Stick oder USB-Audioplayer als „USB-Gerät" bezeichnet.

Grundlagen der Bedienung

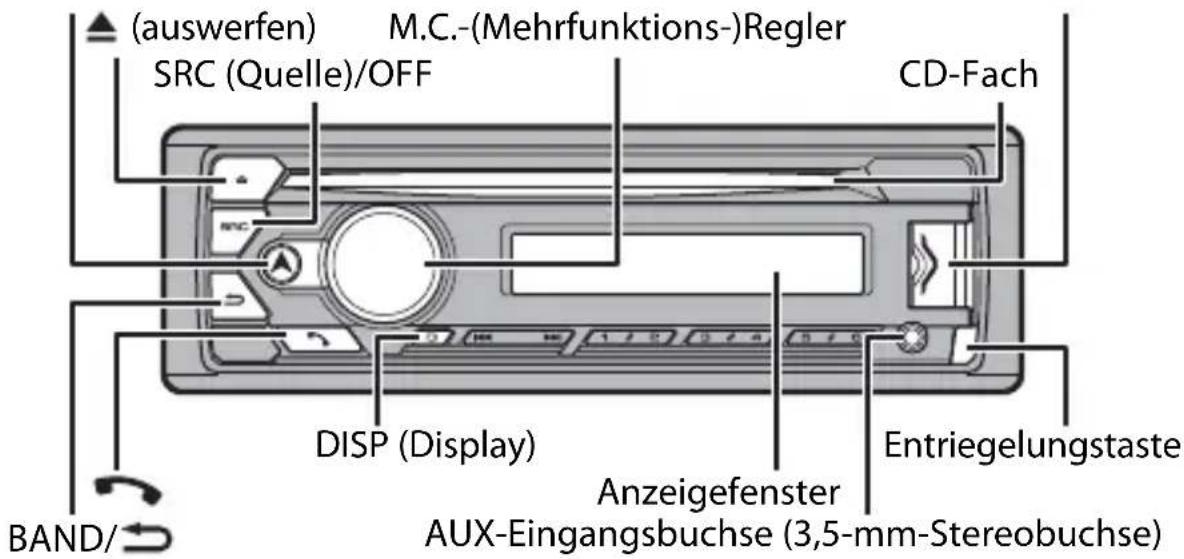

DEH-S420BT/S42BT/S320BT

(A) (Navigation)/LISP
USB-Anschluss

Häufig verwendete Bedienvorgänge

Zweck Bedienung
Gerät einschalten* Drücken Sie SRC/OFF, um das Gerät einschalten. Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten.
Lautstärke einstellen Drehen Sie den M.C.-Regler.
Quelle auswahlen Drücken Sie mehrmals SRC/OFF.
Anzeigeinformationen umschalten	Drücken Sie mehrmals DISP.
Zur vorhergehenden Anzeige/Liste zusückkehren	Drücken Sie BAND/ ∅.
Vom Menu zur normalen Anzeige zusückkehren	Halten Sie BAND/ ⋆ g e d r ü
Ändern der Displayhelligkeit Halten Sie BAND/ g e d r ü c k t
Gesprach annehmen Drücken Sie eine beliebige Taste.
Gesprach beenden Drücken Sie .

• Wenn das blauwei Kabel these Geräts an der Steuerklemme des Automatikantennenrelais des Fahrzeugs angeschlossen ist, fahrth die Fahrzeugantenne aus, wenn die Quelle these Geräts eingeschaltet wird. Um die Antenne einzuziehen, schalten Sie die Quelle aus.

Anzeige im Display

Anzeige Beschreibung
Erscheint, wenn eine untere Ebene des Menüs oder Ordners existiert.
TP Erscheint, wenn ein Verkehrs Funkprogramm empfangen wird.
BASS	Erscheint, wenn die BASS-Funktion aktiviert ist.
XX	Erscheint, wenn die Zufalls-/Shuffle-Wiedergabe eingeschaltet ist (außer wenn BT AUDIO als Quelle ausgewählt ist).
←	Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist (außer wenn BT AUDIO als Quelle ausgewählt ist).
®	Erscheint, wenn eine Bluetooth-Verbindung hergestellt wird (Seite 12).
APP Erscheint, wenn eine Pioneer Smart Sync-Verbindung hergestellt wird (Seite 19).

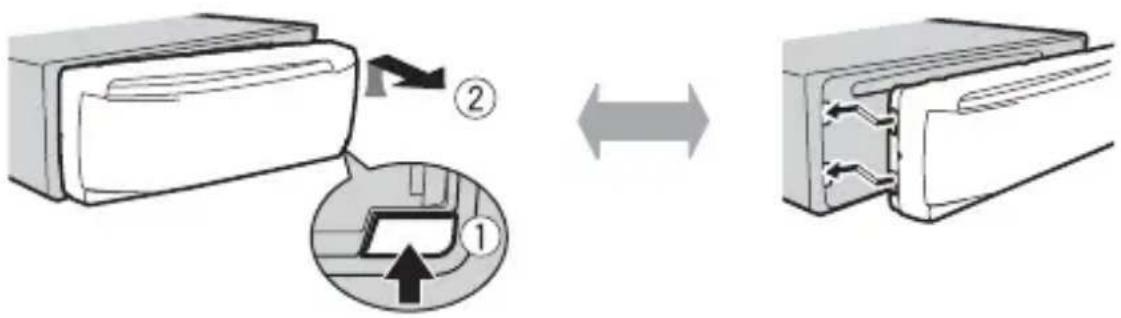

Abnehmen des Bedienfelds

Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevor Sie das Bedienfeld abnehmer.

Abnehmen Anbringen

Wichtig

• Setzen Sie das Bedienfeld keinen starken Erschüttterungen aus.
• Halten Sie das Bedienfeld von direktem Sonnenlicht und hohen Temperaturen fern.
  Bewahren Sie das abgenommene Bedienfeld immer in einer Schutzhülle oder Tasche auf.

Zurücksetzen des Mikroprozessors

Der Mikroprozessor muss in den folgenden Situationen zusückgesetzt werden:

• Bevor Sie das Gerät nach der Installation zum ersten Mal verwenden
• Wenn das Gerät nicht ordnungsgemäß Funktioniert
• Wenn merkwürdige oder falsche Meldungen im Display erschinen

1Entfernen Sie das Bedienfeld (Seite 4).

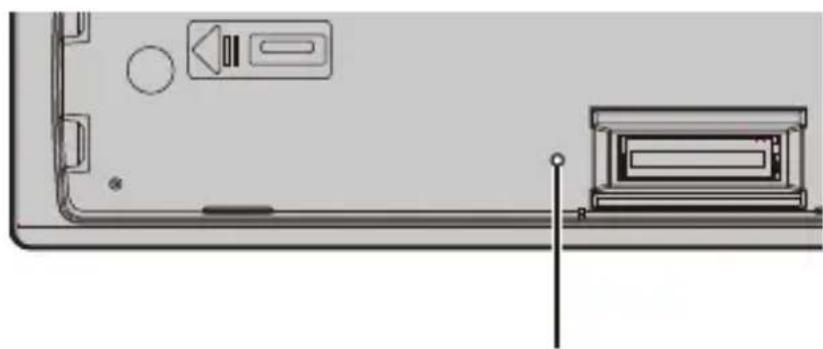

2 Drücken Sie die RESET-Taste mit einem spitzen Gegenstand, der länger als 8 mm ist.

RESET-Taste

EinrichtungsmENU

Wenn Sie nach dem Einbau die Zündung einschalten auf ON, erscheint das Einrichtungsmenu im Display.

1 Drehen Sie den M.C.-Regler, um die Optionen auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Um mit der{nachsten Menüoption fortzufahren, müssen Sie ihre Auswahl bestätigen.

Menüpunkt Beschreibung
LANGUAGE Auswahl der [ENG] (Englisch), [PYC] (Russisch), [TUR] (Türkisch), [FRA] (Französisch), [DEU] (Deutsch)	Sprache, in der die Textinformationen komprimierter Audiodateien angezeigt werden sollen.
CLOCK SET Einstellung der Uhr.
	1 Drehen Sie den M.C.-Regler, um die Stunde einzustellen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Anzeige schaltet automatisch auf die Einstellung der Minute um.2 Drehen Sie den M.C.-Regler, um die Minute einzustellen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.
[100], [50]

2[QUIT:YES] erscheint.

Um zum ersten Eintrag des Einrichtungsmenus zurückzukehren, drehen Sie den M.C.-Regler, um [QUIT:NO] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

3 Drehen Sie den M.C.-Regler, um die Einstellungen zu bestätigten.

HINWEIS

These Einstellungen können jederzeit über die SYSTEM- (Seite 30) und INITIAL-Einstellungen (Seite 6) vorgenommen werden.

Abbrechen der Demoanzeige (DEMO OFF)

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
3 Drehen Sie den M.C.-Regler, um [DEMO OFF] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
4 Drehen Sie den M.C.-Regler, um [YES] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

INITIAL-Einstellungen

1 Halten Sie SRC/OFF gedrückt, bis sich das Gerät ausschaltet.
2 Halten Sie SRC/OFF gedrückt, um das Hauptmenu anzuzeigen.
3 Drehen Sie den M.C.-Regler, um [INITIAL] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
4 Drehen Sie den M.C.-Regler, um eine Option auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

Menüpunkt Beschreibung
FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.
[100], [50]
SP-P/O MODE Wahlen Sie [REAR/SUB.W]	Sie diese Option, wenn an den Ausgangsdrähen für die Hecklautsprecher ein Breitbandlautsprecher und am Cinch-Ausgang ein Subwoofer angeschlossen ist.
[SUB.W/SUB.W] Wahlen Sie diese Option, wenn an den Ausgangsdrähen für die Hecklautsprecher ein passiver Subwoofer direkt angeschlossen und am Cinch-Ausgang ein Subwoofer angeschlossen ist.
[REAR/REAR] Wahlen Sie diese Option, wenn an den Ausgangsdrähen für die Hecklautsprecher Breitbandlautsprecher angeschlossen sind. Wenn an den Ausgangsdrähen für die Hecklautsprecher ein Breitbandlautsprecher angeschlossen ist und der Cinch-Ausgang nicht verwendet wird, können Sie entweder [REAR/SUB.W] oder [REAR/REAR] auswahlen.
SYSTEM UPDATE Wahlen [SYSTEM INFO], [S/W UPDATE]	Sie [SYSTEM INFO], um die neuesten Systeminformationen des Geräts zu bestätigten. Wahlen Sie [S/W UPDATE], um das Gerät auf die neueste Software zuactualisieren und die Einstellungen des Geräts zu initialisieren. Einzelheiten zur neuesten Software und zur Aktualisierungfinden Sie auf unserer Website.
SYSTEM RESET Wahlen [YES], [NO]	Sie [YES], um die Geräteinstellungen zu initialisieren. Das Gerät wird automatisch neu gestartet.

Radio

Die Empfangsfrequenzen these Geräts sind für die Nutzung in Westeuropa, Asien, dem Nahlen Osten, Afrika und Ozeanien vorgesehen. Eine Nutzung in anderen Regionen kann zu schlechtem Empfang führen. Die RDS-Funktion (Radio Data System: Datenfunksystem) Funktioniert nur in Regionen, die RDS-Signale für FM-Sender übertragen.

Empfangen von voreingestellen Sendern

1 Drücken Sie SRC/OFF, um [RADIO] auszuwahlen.
2 Drücken Sie BAND/ , um das Band auszuwahlen: [FM1], [FM2], [FM3], [MW] oder [LW].
3 Drücke Sie eine Zifferntaste (1/ bis 6/).

TIPP

Die fasten können auch verwendet werden, um einen voreingestelltener Sender auszuwahlen, wenn [SEEK] in den FUNCTION-Einstellungen auf [PCH] eingestellt ist (Seite 26).

Speicher der besten Sender (BSM: Best Stations Memory)

Die sechs stärksten Sender werden auf den Zifferntasten (1/ bis 6 / 一 ) gespeichert.

1 Drücken Sie, nach dem Sie das Band ausgewählt haben, den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [FUNCTION] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
3 Drehen Sie den M.C.-Regler, um [BSM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Sender manuelluchen

1 Drücken Sie, nach dem Sie das Band ausgewählt haben, um einen Sender auszuwahlen.

Halten Sie geändigt und setzen Sie dann die Taste los, um nach einem verfügbar baren Sender zuuchen. Der Suchlauf hält an, wenn das Gerät einen Sender empfängt. Um den Suchlauf abzubrechen, drücken Sie

HINWEIS

[SEEK] muss in den FUNCTION-Einstellungen auf [MAN] eingestellt sein (Seite 26).

Sender manuell speichern

1 Halten Sie, während Sie den zu speichernden Sender empfangen, eine der Zifferntasten (1 / bis 6 / 3) gedrückt, bis sie zu blinken aufhört.

Verwenden von PTY-Funktionen

Das Gerätucht anhand von PTY-Informationen (Programmtyp) nach einem Sender.

1 Halten Sie während des FM-Empfangs gedrucken.
2 Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwahlen: [NEWS/INFO], [POPULAR], [CLASSICS] oder [OTHERS].
3 Drucken Sie den M.C.-Regler.

Das Gerät beginnnt, nach einem Sender zuuchen. Wenn ein Sender gefunden wurde, wird der Sendername angezeigt.

HINWEISE

• Um die Suche abzubrechen, drücken Sie den M.C.-Regler.
• Das Sendeprogramm einiger Sender kann von der übertragenen PTY-Klassifizierung abweichen.
• Wenn kein Sender den Programmtyp überträgt, nach dem Sieuchen, wird etwa zwei Sekunden lang [NOT FOUND] angezeigt, und der Tuner keht dann zum ursprünglichen Sender zurück.

CD/USB/iPhone/AUX

(Die Quelle iPhone ist nicht verfügbar, wenn [USB MTP] in den SYSTEM-Einstellungen auf [ON] gesetzt ist (Seite 31).)

HINWEIS

Die iPhone-Funktion ist fur DEH-S320BT nicht verfügbar.

Wiedergabe

Ziehen Sie den Kopfhörer des externen Geräts ab, bevor Sie es an diesen Gerät anschließen.

CD

1 Legen Sie eine CD mit der Etikettenseite nach oben in das CD-Fach ein.

Um eine Disc auszuwerfen, stoppen Sie als Erstes die Wiedergabe, und drücken Sie dann.

USB-Geräte (einschließlich Android™)/iPhone

1 Öffnen Sie die Abdeckung des USB-Anschlusses.
2 Schließen Sie mit einem geeigneten Kabel das USB-Gerät/den iPhone an.

HINWEIS

Um automatisch zur USB-Quelle zu wechseln, wenn ein USB-Gerät/iPhone an diesen Gerät angeschlossen ist, setzen Sie [USB AUTO] in den SYSTEM-Einstellungen auf [ON] (Seite 31).

VORSICHT

Verwenden Sie ein USB-Kabel (separatehaldlich),um das USB-Gerat anzuschlieben,da jedem direkt am Gerat angeschlossene externe Gerat aus dem Gerat hersausragen wird,was gefährlich sein konnte.

Beenden Sie, bevor Sie das andere Gerät von thisem Gerät trennen, die Wiedergabe.

AOA-Verbindungen

Ein Gerät, auf dem Android OS 4.1 oder höher installiert ist, und das auch AOA (Android Open Accessory) 2.0 Unterstützung, kann mit Hilfe des mit dem betreffenden Gerät gelieferten Kabels über AOA an thisem Gerät angeschlossen werden.

HINWEIS

Wenn Sie eine AOA-Verbindung verwenden, muss [APP CONTROL] in den SYSTEM-Einstellungen auf [WIRED] eingestellt sein (Seite 31) und [USB MTP] muss auf [OFF] eingestellt sein (Seite 31).

MTP-Verbindung

Ein Gerät mit Android-Version 4.0 bzw. mit den meisten hohenen Versionen kann mit Hilfe des mit dem betreffenden Gerät geleiferten Kabels über MTP an diese Gerät angeschlossen werden. Je nach angeschlossenem Gerät, der Betriebssystemversion und der Anzahl der Dateien auf dem Gerät kann es sein, dass Audiodateien/Musiktitel nicht über MTP wiedergegeben werden konnen. Beachten Sie, dass die MTP-Verbindung nicht kompatibel mit den WAV- und FLAC-Dateiformaten ist.

HINWEIS

Wenn Sie eine MTP-Verbindung verwenden, muss [USB MTP] in den SYSTEM-Einstellungen auf [ON] eingestellt sein (Seite 31).

AUX

1 Schließen Sie den Stereo-Mini-Stecker an der AUX-Eingangsbuchse an.
2 Drücken Sie SRC/OFF, um [AUX IN] als Quelle auszuwahlen.

HINWEIS

Wenn in den SYSTEM-Einstellungen [AUX] auf [OFF] eingestellt ist, lässt sich [AUX IN] nicht als Quelle ausgehalten (Seite 30).

Bedienvorgänge

Sie können Anpassungen in den FUNCTION-Einstellungen vornehmen (Seite 25) (mit Ausnahme der Quelle AUX IN/CD/USB).

Beachten Sie, dass die folgenden Bedienvorgänge nicht bei einem AUX-Gerät Funktionieren. Um ein AUX-Gerät zu bedienen, führen Sie die Vorgänge an dem Gerät selbst aus.

Zweck Bedienung
Einen Ordner auswahlen*1	Drücken Sie 1/Ä bzw. 2/Ü.
Track/Titel (Kapitel) auswahlen Drücken Sie	bzw. .
Vor- oder zusückspulen*2 Halten Sie bzw.	gedrückt. .
In einer listened nach einer Datei suchen (nur CD/USB)	1Halten Sie gadrückt, um die Liste anzuzugeiten. 2 Drehen Sie den M.C.-Regler, um den Name oder die Kategorie der/des gewünschten Datei/Ordners auszuwahlen, und drücken Sie dann den Regler, um den Vorgang zu bestätigten. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Wiedergabe startet.
Eine Liste der Dateien im ausgewählten Ordner/in der ausgewählten Kategorie ansehen*1	Drücken Sie, wenn ein Ordner/eine Kategorie ausgewählt ist, den M.C.-Regler.
Einen Musiktitel aus dem/der ausgewählten Ordner/Kategorie abspielen*1	Halten Sie, wenn ein Ordner/eine Kategorie ausgewählt ist, den M.C.-Regler gedrückt.
Wiedergabewiederholung Drücken Sie 6/	.
Zufalls-/Shuffle-Wiedergabe Drücken Sie 5/	.
Wiedergabe pausieren/fortsetzen	Drücken Sie 4/PAUSE.
Sound Retriever*1	Drücken Sie 3/S.Rtrv. [1]: Effektiv bei niedrigen Kompressionsraten [2]: Effektiv bei hohen Kompressionsraten
Rückkehr zum Stammordner (nur CD/USB)*1	Drücken und halten Sie 1/Ä.
Wechsel zwischen komprimierten Audiodaten und CD-DA (nur CD)	Drücken Sie BAND/Ü.

1 Nur komprimierte Audiodateien
2 Wenn Sie während der Wiedergabe einer VBR-Datei die Vor- oder Rückspulfungtion verwenden, kann es sein, dass die Wiedergabezeit nicht richtig angezeigt wird.

Bluetooth-Verbindung

Wichtig

Wenn zehn oder mehr Bluetooth-Geräte verbunden sind (z. B. ein Telefon und ein separater Audioplayer), Funktionieren sie möglicherweise nicht ordnungsgemäß.

TIPP

Die nachste Verbindung zum Gerät wird automatisch hergestellt, wenn das Bluetooth-Gerät zuvor anhand der folgenden Schritte verbunden war.

1 Schalten Sie die Bluetooth-Funktion des externen Geräts ein.

Wenn Sie eine Bluetooth-Verbindung über das Gerät herstellen, fahren Sie mit Schritt 4 fort.

2 Drücken Sie, um die Einstellung [ADD DEVICE] anzuzeigen.

Das Gerät beginnnt, nach verfügbaren externen Geräten zuuchen, und zeigt sie dann in der Geräteliste an.

• Um dieSuche abzubrechen,drucken Sie den M.C.-Regler.
• Wenn sich das gewünschte externe Gerät nicht auf der Listebeforedet, wahren Sie [RE-SEARCH].
• Wenn kein externes Gerät verfügbar ist, erscheint, [NOT FOUND] im Display.
• Wenn bereits ein verbundenes Gerät vorhanden ist, wird das Telefonmenü angezeigt, indem Sie drücken.

3 Drehen Sie den M.C.-Regler, um ein Gerät aus der Geräteleiste auszuwahlen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

Halten Sie den M.C.-Regler gedrückt, um den Anzeigeinhalt zwischen der Adresse und dem Name des Bluetooth-Geräts umzuschalten.

Wenn Sie eine Bluetooth-Verbindung über die Einheit herstellen, fahren Sie mit Schritt 5 fort.

4 Wahlen Sie den im Display des Geräts angezeigten Gerätenamen aus.

5Stellen Sie sicher, dass die gleiche 6-stellige Nummer auf dieser und dem anderen Gerät angezeigt wird, und wahren Sie dann [YES], wenn die auf dieser und dem anderen Gerät angezeigte 6-stellige Nummer die gleiche ist.

Bluetooth-Telefon

Stellen Sie als Erstes eine Bluetooth-Verbindung zum Bluetooth-Telefon her (Seite 12). Es können bis zu zwei Bluetooth-Telefone gleichzeitig angeschlossen sein.

Wichtig

• Wenn Sie das Gerät im Standby-Modus halten, um Ihr Telefon über Bluetooth anzuschreiben, während der Motor ausgeschalten ist, kann sich die Fahrzeugbatterie entladen.
• Achten Sie darauf, Ihr Fahrzeug an einem sicheren Ort abzustellen und die Feststellbremse einzulegen, bevor Sie das Gerä/Telefon bedienen.

Telefonieren

1 Drucken Sie, um das Telefonmenü anzuzeigen.

Wenn zwei Telefon angeschlossen sind, erscheint als Erstes ein Telefonname und danach ein Telefonmenü. Um zu dem anderen Telefon zu wechseln, drücken Sie noch einmal.

2 Drehen Sie den M.C.-Regler, um [RECENTS] oder [PHONE BOOK] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

Wenn Sie [PHONE BOOK] auswahlen, fahren Sie mit Schritt 4 fort.

3 Drehen Sie den M.C.-Regler, um [MISSED], [DIALLED] oder [RECEIVED] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
4 Drehen Sie den M.C.-Regler, um einen Name oder eine Telefonnummer auszuwahlen, und drücken Sie dann den Regler, um den Vorgang zu bestätigten. Der Anruf wird getätigt.

Eingehenden Anruf annehmen

1 Drücken Sie eine beliebige Taste, wenn ein Anruf empfangen wird.

TIPP

Wenn zwei Telefone über Bluetooth am Gerät angeschlossen sind und ein Anruf eingegt, während ein Telefon zum Telefonieren benutzt wird, erscheint eine Meldung im Display. Um das eingehende Geschäft anzunehmen, müssen Sie das bestehende Geschäft begeben.

Grundlegende Bedienvorgänge

Zweck Bedienung
Gesprach beenden Drücken Sie .
Eingehenden Anruf abweisen Halten	Sie gedrückt, wenn ein Anruf empfangen wird.
Zwischen dem aktuellen Anrufer und einem wartenden Anrufer umschalten	Drücken Sie den M.C.-Regler.
Wartenden Anrufer abbrechen Halten	Sie gedrückt.
Die Lautstärke der Anruferstimme einstellen (Wenn der Privatsphäremodus eingeschaltet ist, ist diese Funktion nicht verfügbar.)	Drehen Sie während des Geschäfts den M.C.-Regler.
Privatsphäremodus ein- oder ausschalten	Drücken Sie während des Geschäfts BAND/ ⿶.

Kurzwahlnummern speichern

1 Wahlen Sie aus einem Telefonbuch oder einer Anrufstorie eine Telefonnummer aus.
2 Halten Sie eine der Zifferntasten (1 / bis 6 / 一) gedrückt.

Der Eintrag wird auf der ausgewählten Ziffern taste gespeichert.

Um eine Kurzwahlnummer für einen Anruf zu verwenden, drücken Sie eine der Zifferntasten (1/ ∧ bis 6/ ≈), und drücken Sie dann den M.C.-Regler, während das Telefonmu angezeigt wird.

Spracherkennung

(Die iPhone-Funktion ist für DEH-S320BT nicht verfügbar.)
These Funktion ist nur verfügbar, wenn ein iPhone/Android-Gerät mit Spracherkennungsfunktion über Bluetooth am Gerät angeschlossen ist.

1 Halten Sie gedrückt und sprechen Sie dann in das Mikrofon, um Sprachbefehle einzugegeben.

Um den Spracherkennungsmodus zu verlassen, drücken Sie BAND/

HINWEIS

Einzelheiten zu den Spracherkennungsfunktionen finden Sie im Handbuch Ihr's Geräts.

TIPP

Wenn eine Pioneer Smart Sync-Verbindung hergestellt wird (Seite 19), konnen Sie auch die Spracherkennungsfunktion von Pioneer Smart Sync verwenden, das auf dem iPhone/Android-Gerät installiert ist, indem Sie gebrachte halten. Ausfuhrliche Informationen zu den Spracherkennungsfunktionen finden Sie in der Hilfe der Anwendung.

Telefonmenü

1 Drücken Sie, um das Telefonmenü anzuzeigen.

Menüpunkt Beschreibung
RECENTS Die Liste der e [MISS]	ntgangenen Anrufe anzeigen.
[DIALLED] Die Liste	der getätigten Anrufe anzeigen.
[RECEIVED] Die Liste	der empfangenen Anrufe anzeigen.
PHONE BOOK Zeigen Sie	die Kontakte in Ihrlem Telefon an.
PRESET 1-6 Die Kurzwahl	Innummern abrufen. Sie können die Kurzwahlnummern auch durch Drücken einer der Zifferntasten (1/Ä bis 6/Ä) abrufen.
A.ANSR* Wahlen Sie [ON]	, um einen eingehenden Anruf automatisch anzunehmen.
[ON], [OFF]
PB INVIT	Die Reihenfolge der Name im Telefonbuch umkehren (Namensansicht).
DEVICELIST	Die Beste gekoppelter Bluetooth-Gerät anzeigen. „*” erscheint naben dem Gerätenamen, wenn die Bluetooth-Verbindung hergestellt ist. Wenn kein Gerät in der Geräteliste ausgewählt ist, ist diese Funktion nicht verfügbar.
DEL DEVICE Die Gerätei	nformationenlöschen.
[DELETE YES],
[DELETE NO]
ADD DEVICE	Ein neuen Gerät registrierten.
DEV. INFO	Die Geräteinformationen im Display zwischen dem Gerätenamen und der Adresse des Bluetooth-Geräts umschalten.

• Wenn zwei Telefon eingeschlossen sind, wirkt diese Funktion nicht bei eingehenden Anrufen, die empfangen werden, während eines der Telefon zum Telefonieren benutzt wird.

Bluetooth-Audio

Wichtig

• Abhängig von dem an thisem Gerät angeschlossenen Bluetooth-Audioplayer sind die verfügbaren Bedienvorgänge auf die folgenden zwei Ebenen beschrankt:
• A2DP (Advanced Audio Distribution Profile): Kann nur auf Ihrlem Audiplayer befindliche Titel wiedergeben.
• AVRCP (Audio/Video Remote Control Profile): Kann Funktionen wie Wiedergabe, Pause, Titelausbahl usw. ausführren.

• Der Ton des Bluetooth-Audioplayers wird stummgeschaltet, wenn das Telefon verwendet wird.

• Wenn der Bluetooth-Audioplayer verwendet wird, können Sie keine automatische Verbindung zu einem Bluetooth-Telefon herstellen.

• Abhängig vom Typ des an thisem Gerät angeschlossenen Bluetooth-Audiolayers konnen die Bedienung und die angezeigten Informationen entsprechend der Verfugbarkeit und Funktionalität varijieren.

1Stellen Sie eine Bluetooth-Verbindung zum Bluetooth-Audioplayer her.
2 Drücken Sie SRC/OFF, um [BT AUDIO] als Quelle auszuwahlen.
3 Drücken Sie BAND/ , um die Wiedergabe zu starten.

HINWEIS

Sie müssen die Bluetooth-Verbindung wiederherstellen, wenn die Quelle gewechselt oder die Anlage ausgeschaltet wurde.

TIPP

Wenn mehr als zwei und bis zu fünf Geräte über Bluetooth bei dem Gerät registriert sind, können Sie das Bluetooth-Gerät umschalten, indem Sie Songs auf dem Gerät wiedergeben. Auf diese Art ist die Wiedergabe eines Songs über das Bluetooth-Gerät jedem Mitfahrers ganz einfach verfügbar. Abhängig von den Nutzungsbedingungen sind aber möglicherweise nicht mehrere Verbindungen verfügbar und die Audiodateien/Musiktitel können möglicherweise nicht ordnungsgemäß wiedergegeben werden.

Grundlegende Bedienvorgänge

In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 25).

Zweck Bedienung
Vor- oder zusückspulen Halten Sie bzw. gestruckt.	1 << >>
Track auswahlen Drücken Sie bzw. .	1 << >>
Wiedergabewiederholung* Drücken Sie 6/	.
Zufallswiedergabe* Drücken Sie 5/ .	Xx
Wiedergabe pausieren/fortsetzen	Drücken Sie 4/PAUSE.
In einer Listene nach einer Dateiuchen	1 Halten Sie ⋆ gedrückt, um eine Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den Name des gewünschten Ordners auszuwahlen, und drücken Sieihn dann zur Bestätigung. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Wiedergabe startet.

• Je nach angeschlossenem Gerät sind diese Bedienvorgänge möglicherweise nicht verfügbar.

(Nicht verfügbar, wenn [USB MTP] in den SYSTEM-Einstellungen auf [ON] gesetzt ist (Seite 31).)

HINWEIS

Die iPhone-Verbindung ist für DEH-S320BT nicht verfügbar.

Spotify ist ein Musikstreaming-Dienst, der nicht mit Pioneer verbunden ist. Weitere Informationen sind unter http://www.spotify.com verfügbar.

Die Spotify-Anwendung ist fürCompatible Smartphones verfügbar,itte besuchen Sie https://support.spotify.com/,um die neuesten Kompatibilitätsinformationen zu erhalten.

Um Spotify während der Fahrt zu nutzen, müssen Sie zunachst die Spotify-App auf Ihr iPhone- oder Android-Gerät herunterlagen. Sie können sie im iTunes App Store oder Google Play™ herunterlagen. Wahlen Sie ein kostenloses Konto oder ein kostenpflichtiges Premium-Konto, entweder in der App oder auf Spotify.com. Mit einem Premium-Konto erhalten Sie mehr Funktionen wie beispielsweise Musikhören offline.

Wichtig

• Dieses Produkt enthalt Spotify-Software, die Drittlizenzen unterliegt, die Sie hierlesen können: www.spotify.com/connect/third-party-licenses.
• Informationen über die Länder und Regionen, in denen Spotify verwendet werden kann, finden Sie unter https://spototify.com/us/select-your-country/.

Spotify horen

Aktualisieren Sie vor der Verwendung die Firmware der Spotify-Anwendung auf die neueste Version.

1Verbinden Sie diesen Gerät mit dem mobilen Gerät.

iPhone über USB (Seite 9)
- iPhone/Android-Gerät über Bluetooth (Seite 12)

2 Drücken Sie SRC/OFF, um [SPOTIFY] auszuwahlen.
3 Drücken und halten Sie 1 / , um [APP CONTROL] anzuzeigen.
4 Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwahlen.

Wahlen Sie [WIRED] für die USB-Verbindung.
- Wahlen Sie [BLUETOOTH] für die Bluetooth-Verbindung.

5 Drücken Sie SRC/OFF, um [SPOTIFY] auszuwahlen.
6Starten Sie auf dem mobilen Gerät die Spotify-Anwendung und starten Sie die Wiedergabe.

HINWEIS

Wenn Sie ein anderes Mobilgerät als ein iPhone/Android-Gerät anschließen,{lssst es sich abhängig von dem Mobilgerät möglichwerse nicht korrekt bedienen.

Grundlegende Bedienvorgänge

In den FUNCTION-Einstellungen konnen Sie verschiedene Anpassungen vornehmen (Seite 25).

HINWEIS

Welche Vorgänge verfügbar sein, kann je nach der Art des abzuspielenden Inhalts (Titel/Album/Interpret/ Playlist/Radio) variieren.

Zweck Bedienung
Track überspringen Drücken Sie bzw. .	1 Halten Sie ⋆ gedrückt, um die Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um die gewünschte Kategorie auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datie auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Wiedergabe startet.
In einer listened nach einem Titel suchen
Wiedergabe pausieren/fortsetzen Drücken Sie 4/PAUSE.
Daumen hoch (Nur für Radio) Drücken Sie 1/ .	^
Daumen runter (Nur für Radio) Drücken Sie 2/ .	√
Zufallswiedergabe (Nur für Titel/Album/Interpret/Playlist)	Drücken Sie 5/XXX.
Wiedergabewiederholung (Nur für Titel/Album/Interpret/Playlist)	Drücken Sie 6/ ⇔.
Anhand des aktuell wiedergegebenen Songs einen Radiosender starten.	1 Drücken und halten Sie 5/XXX, um einen Radiokanal zu starten. 2 Drücken Sie den M.C.-Regler. These Funktion ist je nach ausgewähltem Song möglicherweise nicht verfügbar.

HINWEIS

Einige Funktionen von Spotify halten sich möglicherweise nicht mit dem Gerät bedieren.

Verwenden von Pioneer Smart Sync/APP

HINWEIS

Die iPhone-Verbindung ist für DEH-S320BT nicht verfügbar.

Pioneer Smart Sync ist die Anwendung, die intelligent ihre Karten, Nachrichten und Musik im Fahrzeug zusammenbringt.

Sie können das Gerät von der auf einem iPhone/Android-Gerät installierten Pioneer Smart Sync aus bedieren. In einigen Fällen konnen Sie mit dem Gerät Aspekte der Anwendung steuern wie beispielsweise Quellenauswahl, Pause usw.

Einzelheiten zu den in der Anwendung zur Verfügung stehenden Bedienvorgängen finden Sie im Hilfe-Abschnitt der Anwendung.

HINWEIS

Die Quelle APP ist nicht verfügbar, wenn keine Pioneer Smart Sync-Verbindung hergestellt wurde oder [USB MTP] in den SYSTEM-Einstellungen auf [ON] gesetzt ist (Seite 31).

WARNING

• Funktionen, die mit einem Smartphone bedient werden, sind lediglich Hilfsmittel, die dem Fahrer zur Vergebung stehen. Der Fahrer muss unter allen Umständen ein sicheres und vernünftiges Fahrverhaltenzeigen.
• Versuchen Sie nicht, die App zu bedieren, während Sie fahren. Achten Sie darauf, die Straße zu verlassen und Ihr Fahrzeug an einem sicheren Ort abzustellen, bevor Sie versuchen, die Bedienelemente der Anwendung zu benutzen.

Für iPhone-Benutzer

These Funktion ist mit iOS 10.3 oder höher kompatibel.

Sie können Pioneer Smart Sync von iTunes App Store herunterlagen.

Für Benutzer von Android-Geräten

Bei Bluetooth-Verbindungen ist diese Funktion mit Geräten kompatibel, auf denen Android OS 5.0 oder höher installiert ist.

Bei USB-Verbindungen ist diese Funktion mit einem Telefon kompatibel, auf dem Android 5.0 oderHigher bis 7.1.2 lauft und das auch AOA (Android Open Accessory) 2.0 unterstützt. Die Kompatibilität hangt aber vom Smartphone ab.

Sie können Pioneer Smart Sync von Google Play herunterlagen.

HINWEIS

Es kann sein, dass einige über AOA 2.0 angeschlossene Android-Geräte aufgrund ihres eigenen Softwaresdesigns unabhängig von der Version des Betriebssystems Gerausche erzeugen oder nicht richtig Funktionieren.

Welche Funktionen bietet die App?

Förderung der Verwendung des Geräts

Die Schnittstelle des Geräts kann über Ihr iPhone/Android-Gerät erweitert werden.

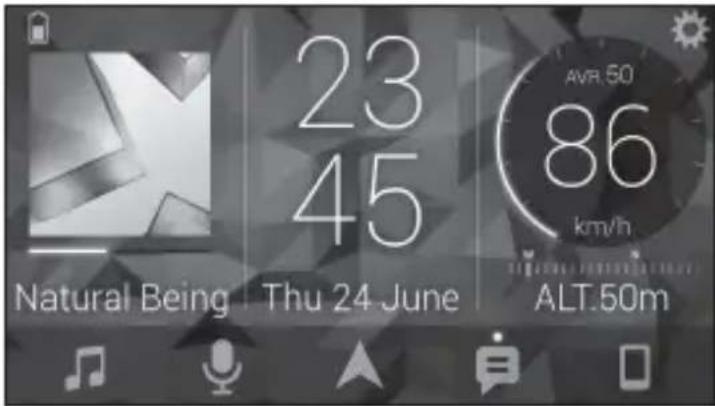

Abbildung (Beispiel):

Beispiele:

-Ausbahlen einer Quelle des Gerats
- Wiedergeben von Musik auf dem iPhone/Android-Gerät
- Intuitive Steuerung des Klangfelds
- Steuerung des angeschlossenen Bluetooth-Geräts

Erweiterung der Funktionen des Geräts durch Verwendung der App

Die folgenden Funktionen, die beim Gerät allein nicht verfügbar sind, sind über eine Pioneer Smart Sync-Verbindung verfügbar.

Menüelement (Beispiel) Beschreibung
Verwendung einer Navigations-App Sie konnen	en die auf Ihrlem Gerät installierte Navigations-App festlegen und starten.
Nachricht vorlesen Sie können sich Nachrichten	envorlesen lassen, die Sie über die auf ihrem Gerät installierten Apps erhalten haben.
31-Band-EQ-Einstellung Sie können ein Equalizer-Band im grafischen 31-Band-Equalizer auswahlen (13-Band ohne Verwendung der Pioneer Smart Sync-Verbindung).
Super- „Todoroki“-Sound Sie können den Baisspegel dynamischer steigern als wenn die Pioneer Smart Sync-Verbindung nicht verwendet wird.
Einfache Klanganpassung Sie können die Laufzeitkorrektureinstellung ganz einfach durchführren, indem Sie den Fahrzeugtyp auswahlen.

HINWEISE

• Einige Funktionen können abhängig von den Verbindungsbedingungen mit der App eingeschränkt sein.
  Die 31-Band-EQ-Einstellung wird in 13 Bander umgewandelt, wenn eine Musikquelle desses Produkte verwendet wird.

TIPP

Es wird empfohlen, den Suchbegriff „Pioneer Smart Sync" in das Suchfeld einzugeben, um nach der Anwendung zuuchen.

Pioneer Smart Sync

Herstellen einer Verbindung mit Pioneer Smart Sync

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
3 Drehen Sie den M.C.-Regler, um [APP CONTROL] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
4 Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwahlen.

Wahlen Sie [WIRED] für die USB-Verbindung.
- Wahlen Sie [BLUETOOTH] für die Bluetooth-Verbindung.

5 Drehen Sie den M.C.-Regler, um [AUTO APP CONN] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
6 Drehen Sie den M.C.-Regler, um [ON] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
7Verbinden Sie diesen Gerät mit dem mobilen Gerät.

• iPhone/Android-Gerät über USB (Seite 9)
• iPhone/Android-Gerät über Bluetooth (Seite 12)

Pioneer Smart Sync wird auf dem Gerät automatisch gestartet.

HINWEIS

Unabhängig davon, ob die [AUTO APP CONN]-Einstellung auf [ON] oder [OFF] gesetzt ist, können Sie auch Folgenden ausführren, um Pioneer Smart Sync zu starten.

• Für andere Geräte als das über USB verbundene Android-Gerät drücken Sie SRC/OFF, um eine beliebige Quelle auszuwahlen, und halten Sie dann den M.C.-Regler gedrückt.
• Beim iPhone starten Sie Pioneer Smart Sync auf dem Mobilgerät.

HINWEISE

• Wenn Sie ein anderes Mobilgerät als ein iPhone/Android-Gerät anschließen, Lösst es sich abhängig von dem Mobilgerät möglicherweise nicht korrekt bedieren.
• Wenn Pioneer Smart Sync noch nicht auf Ihrlem iPhone/Android-Gerät installiert wurde, erscheint eine Meldung, die Sie auffordert, die App auf Ihrlem iPhone/Android-Gerät zu installieren (außer bei dem über Bluetooth angeschlossenen Android-Gerät). Wahlen Sie [OFF] unter [AUTO APP CONN] zum Löschen der Meldung (Seite 31).

Wiedergeben von Musik auf dem Gerät

1 Drücken Sie SRC/OFF, um [APP] auszuwahlen.

Verwenden der Karaoke-Funktion

WARNING

• Der Fahrer sollen beim Fahren niemals mit einem Mikrofon singen. Andernfalls kann es zu einem Unfall kommt.
• Gehen Sie nicht unvorsichtig mit dem Mikrofon um, um einen Unfall zu verhindern.

VORSICHT

Es ist extrem gefährlich, wenn Sie zulassen, dass sich das Mikrofonkabel um die Lenksäule, das Bremspedal oder die Gangschaltung wickelt, was zu einem Unfall führen kann. Achten Sie daraufuf, das Mikrofon so anzubringen, dass es das Fahren nicht behindert.

HINWEISE

• Verwenden Sie ein im Handel erhältliches dynamisches Mikrofon und nicht das mitgelieferte Mikrofon.
• Wenn die folgende Quelle ausgewählt ist, ist diese Funktion nicht verfügbar.

-RADIO

-AUXIN

1 Stecken Sie den Stereo-Ministecker des Mikrofons in den AUX-Eingang.

2 Drücken Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
3 Drehen Sie den M.C.-Regler, um [MICROPHONE] auszuwahlen.
4 Drücken Sie den M.C.-Regler, um [ON] auszuwahlen. Wenn der Karaokemodus aktiviert ist, ist die Lautstärke des Geräts stumm geschaltet. Passen Sie die Mikrofonlautstärke über die Einstellung [MIC VOL] an.

So passen Sie die Mikrofonlautstärke an

1 Drücken Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [MICROPHONE] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
3 Drehen Sie den M.C.-Regler, um [MIC VOL] auszuwahlen.
4 Drehen Sie den M.C.-Regler, um den Lautstärkepegel anzupassen.

HINWEIS

Wenn es während der Verwendung des Mikrofons zu Rückkopplungen kommt, halten Sie das Mikrofon vom Laatsprecher weg oder senken Sie die Mikrofonlautstärke.

So verringern Sie den Pegel der Singstimmen in einem Song

1 Drücken Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [MICROPHONE] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
3 Drehen Sie den M.C.-Regler, um [VOCAL] auszuwahlen.
4 Drücken Sie den M.C.-Regler, um [OFF] auszuwahlen.

HINWEIS

Abhängig von den Aufnahmebedingungen der Songs kann der Pegel der Singstimmen möglicherweise nicht effektiv reduziert werden.

Audioanpassungen

Auch in den AUDIO-Einstellungen konnen Sie verschiedene Anpassungen vornehmen (Seite 27).

Einstellen von Grenzfrequency und Steilheit

Sie können Grenzfrequenz und Steilheit der einzelnen Lautsprecher einstellen. Die folgenden Lautsprecher können eingestellt werden: [FRONT], [REAR], [SUBWOOFER]

HINWEIS

[SUBWOOFER] kann nur ausgewählt werden, wenn [ON] bei [SUBWOOFER] ausgewählt ist (Seite 27).

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [AUDIO] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
3 Drehen Sie den M.C.-Regler, um [CROSSOVER] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
4 Drehen Sie den M.C.-Regler, um die einzustellende Lautsprechereinheit (den Filter) auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
5 Drehen Sie den M.C.-Regler, um je nach der Laufsprechereinheit (dem Filter) [HPF] oder [LPF] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
6 Drehen Sie den M.C.-Regler, um eine geeignete Grenzfrequency für die in Schritt 4 ausgewählte Laufsprechereinheit (den Filter) auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. [25HZ] bis [250HZ]
7 Drehen Sie den M.C.-Regler, um eine geeignete Steilheit für die in Schritt 4 ausgewählte Laufsprechereinheit (den Filter) auszuwahlen. [-6] bis [-24] (wenn Sie [FRONT] oder [REAR] wahren) [-6] bis [-36] (wenn Sie [SUBWOOFER] wahren)

Einstellungen

Sie können im Hauptmenü verschiedene Einstellungen vornehmen.

1 Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.
2 Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

FUNCTION-Einstellungen (Seite 25)
- AUDIO-Einstellungen (Seite 27)
SYSTEM-Einstellungen (Seite 30)
- ILLUMINATION-Einstellungen (Seite 32)
- MICROPHONE-Einstellungen (Seite 33)

3 Drehen Sie den M.C.-Regler, um die Optionen auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

HINWEIS

Die iPhone-zugehörigen Menuelemente in den folgenden Tabellen stehen für DEH-S320BT nicht zur Verfugung.

FUNCTION-Einstellungen

Die Menüpunkte können sich je nach Quelle unterscheiden.

Menüpunkt Beschreibung

FM SETTING RADIO

[TALK], [STANDARD], [MUSIC] Die Klangqualität auf die

Sendesignalbedingungen des FM-Band-Signals abstammen. (Nur verfügbar, wenn das FM-Band ausgewähl ist).

BSM

RADIO

Die sechs stärksten Sender automatisch auf den Zifferntasten (1/ bis 6/ ) speichern.

REGIONAL RADIO

[ON], [OFF] Den Empfang auf bestimmte

Regionalprogramme beschränken, wenn AF (alternative Frequenzsuche) ausgewähl ist. (Nur verfügbar, wenn das FM-Band ausgewähl ist).

LOCAL RADIO

FM: [OFF], [LV1], [LV2], [LV3], [LV4] Die Suche auf Sender mit ausreichender

MW/LW: [OFF], [LV1], [LV2] Signalstärke beschränken.

Menüpunkt Beschreibung

TA RADIO [ON], [OFF] Aktuelle Verkehrsinformationen empfangen, wenn verfügbar. (Nur verfügbar, wenn das FM- Band ausgewähl ist).

AF RADIO [ON], [OFF] Dem Gerät erlauben, auf eine andere Frequenz umzuschalten, die den gleichen Sender überträgt. (Nur verfügbar, wenn das FM-Band ausgewähl ist).

NEWS RADIO [ON], [OFF] Die momentan ausgewählte Quelle mit Nachrichtenprogrammen unterbrechen. (Nur verfügbar, wenn das FM-Band ausgewähl ist).

SEEK RADIO [MAN], [PCH] Zuweisung der - bzw. -Taste, um einen Sender nach dem anderen zuuchen (manuelle Abstimmung), oder Auswahr eines Senders aus den voreingestelltten Kanälen.

SAVE SPOTIFY Die Informationen über den aktuell gespielen Song auf ihrer Musikliste auf Spotify speichern.

UNSAVE SPOTIFY Die in [SAVE] gespeicherten Song-Informationen löschen.

SEL DEVICE iPhone BT AUDIO SPOTIFY Ein auf der List enthaltenes Bluetooth-Gerät anschreiben.

PLAY BT AUDIO Wiedergabe starten.

STOP BT AUDIO Wiedergabe beenden.

AUDIO-Einstellungen

HINWEIS

Möglicherweise wird [CHK APP SETTG.] angezeigt, wenn die Einstellung über Pioneer Smart Sync vorgenommen wird.

Menüpunkt Beschreibung

EQ SETTING

[SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [SET BY APP]*, [CUSTOM1], [CUSTOM2], [FLAT] * [SET BY APP] wird angezeigt, wenn eine voreingestellte Equalizer-Kurve, die auf dem Gerät nicht verfügbar ist, über Pioneer Smart Sync eingestellt wurde.

Wahlen Sie ein Equalizer-Band und einen Pegel aus, um weitere Anpassungen vorzunehmen. Equalizer-Band: [50HZ] bis [12.5kHz] Equalizer-Pegel: [-6] bis [+6]

Equalizer-Kurve auswahlen oder anpassen.
- Wenn Sie eine andere Einstellung als [CUSTOM1], [CUSTOM2] und [SET BY APP] auswahlen, können Sie auch die Equalizer-Kurve anpassen, indem Sie den M.C.-Regler gedrückt halten und dann die angepasste Equalizer-Kurve unter [CUSTOM1] speichern.

FADER*1

Balance der Front- und Hecklautsprecher einstellen.

BALANCE

Balance der linken und rechten Laufsprecher einstellen.

SUBWOOFER

[ON], [OFF] Stellen Sie hier bei Verwendung eines Subwoofer-Lautsprechers [ON] ein.

SUBWOOFER\*2

[NOR], [REV] Auswahl der Subwoofer-Phase.

Menüpunkt Beschreibung
SPEAKER LEVEL
Lautsprecherarten: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Ausgabepegel: [-24] bis [10]	Wählen Sie eine Lautsprechereinheit (einen Filter) aus und stellen Sie den Ausgabepegel ein. • Jeder von Ihnen eingestellte Wert ändert sich, wenn Sie die [POSITION]-Einstellung ändern (Seite 28).
CROSSOVER
	Wählen Sie eine Lautsprechereinheit (einen Filter) aus, um die HPF- oder LPF-Grenzfrequency und die Steilheit der einzelnen Lautsprechereinheiten einzustellen. Einzelheiten zur [CROSSOVER]-Einstellung finden Sie auf Seite 24.
POSITION
[OFF], [FRONT LEFT] (linker Vordersitz), [FRONT RIGHT] (rechte Vordersitz), [FRONT] (Vordersitze), [ALL]	Wählen Sie eine Hörposition aus, um die Ausgabepegel der Lautsprecher automatisch einzustellen und eine Verzögerungszeit hinzuzufügen, die der Anzahl und der Position der besetzten Sitze entspricht.
TIME ALIGNMENT
[INITIAL], [OFF], [CUSTOM]	Die Laufzeitkorrektureinstellungen so auswahlen bzw. anpassen, dass sie den Abstand zwischen der Position des Zuhörers und den einzelnen Lautsprechern widerspiegeln.
Wählen Sie einen Lautsprechotyp aus und stellen Sie zur weiteren Individualisierung bei [CUSTOM] den Lautsprecherabstand ein.	• Wählen Sie [INITIAL], um den Einstellungswert zu initialisieren.
Lautsprecherarten: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]	• Wählen Sie [OFF], um alle Einstellungswerte auf 0 zu setzen.
Lautsprecherabstand (cm): [350] bis [0.0]	• Die [CUSTOM]-Einstellung ist verfügbar, wenn [FRONT LEFT] oder [FRONT RIGHT] bei [POSITION] ausgewähl ist (Seite 28).
	• Die [CUSTOM]-Einstellung ist verfügbar, wenn [OFF] bei [SUBWOOFER] ausgewähl ist (Seite 27).
SAVE SETTINGS [YES], [NO] Die aktuellen Werte der folgenden Toneinstellungen speichern, um sie später abrufen zu können: [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALGNMNT], [D.BASS], [SUBWOOFER]. · Die Einstellungen, die gespeichert werden können, variieren, wenn eine Pioneer Smart Sync-Verbindung hergestellt wird.
LOAD SETTINGS Die Toneinstellungen laden, wenn Sie [SAVE SETTINGS] bereits durchgeführt haben.
D.BASS [OFF], [LOW], [HI] Steigern Sie den Basspegel dynamisch, um einen Effekt zu erzielen, als ob ein Subwoofer zum System hinzugefügt wordenäre.
LOUDNESS [OFF], [LOW], [MID], [HI] Kompensieren, um bei niedriger Lautstärke einen klaren Klang zu erhalten.
SLA [+4] bis [-4] Den Lautstärkepegel für alle Quellen außer FM einstellen. Jede der nachstehenden Kombinationen wird automatisch auf thiselbe Einstellung gesetzt. · Stellen Sie beim Herstellen einer USB-Verbindung USB, iPhone, APP und SPOTIFY ein. · Stellen Sie beim Herstellen einer Bluetooth-Verbindung BT AUDIO, iPhone, APP und SPOTIFY ein.
S.RTRV [1] (effektiv bei niedrigen Kompressionsraten), [2] (effektiv bei hohen Kompressionsraten), [OFF]	Die Qualität komprimierter Audiosignale verbessern und einen satten Klang wiederherstellen. · Diese Einstellung ist nicht verfügbar, wenn [OFF] unter [VOCAL] in den MICROPHONE-Einstellungen ausgewählt ist (Seite 33).

1 Nicht verfügbar, wenn [SUB.W/SUB.W] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewählt ist (Seite 7).
2 Nicht verfügbar, wenn [REAR/REAR] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewählt ist (Seite 7).

SYSTEM-Einstellungen

Sie können auch bei ausgeschalteten Gerät auf diese Menüz zugreifen.

Menüpunkt Beschreibung
LANGUAGE
[ENG] (Englisch), [PYC] (Russisch), [TUR] (Türkisch), [FRA] (Französsisch), [DEU] (Deutsch)	Auswahl der Sprache, in der die Textinformationen komprimierter Audiodateien angezeigt werden sollen.
CLOCK SET
[12H], [24H] Einstellung der Uhr (Seite 5). ·These Einstellung ist nicht verfügbar, wenn eine Pioneer Smart Sync-Verbindung hergestellt wurde.
SCROLL SET
[ONCE], [LOOP], [OFF] Legen Sie fest, wie der Text im Anzeigefenster durchlaufen soll.
BEEP TONE
[ON], [OFF] Wenn eine Taste gedrückt wird, ertönt ein Piepton. Wahlen Sie [OFF], um diese Funktion zu deaktivieren.
INFO DISPLAY
[SOURCE/SPEANA], [CLOCK/SPEANA], [SRC/LIVE FX], [CLOCK/LIVE FX], [SOURCE], [SPEANA], [OFF]	Den Eintrag im Subinformationsdisplay anzeigen. ·Wenn [SOURCE/SPEANA] oder [CLOCK/SPEANA] ausgewähl ist, zeigen Sie die Antenne anstelle des Spektrumanalysators in der Radioquelle an.
AUTO PI
[ON], [OFF] Auch bei Verwendung eines voreingestelltten Senders nach einem anderen Sender mit demselben Programm suchen.
AUX
[ON], [OFF] Wahlen Sie [ON], wenn Sie ein am Gerät angeschlossenes Zusatzgerät verwenden. ·These Einstellung ist nicht verfügbar, wenn [ON] unter [MICROPHONE] in den MICROPHONE-Einstellungen ausgewähl ist (Seite 33).
Menüpunkt Beschreibung
BT AUDIO [ON], [OFF] Bluetooth-Signal ein-/ausschalten.
SPOTIFY [ON], [OFF] Wahlen Sie [ON], wenn Sie die Spotify-Funktion verwenden.
PW SAVE* [ON], [OFF] Batterieverbrauch verringern. Das Einschalten der Quelle ist der einzige Vorgang, der erlaubt ist, wenn diese Funktion eingeschaltet ist.
BT MEM CLEAR [YES], [NO] Die auf thisem Gerät gespeicherten Bluetooth-Gerätedaten löschen (Geräteliste, PIN-Code, Anrufhistorie, Telefonbuch, Kurzwahlnummern). [CLEARRED] erscheint, wenn die Daten erfolgreich gelöscht wurden.
APP CONTROL [WIEDR], [BLUETOOTH] Wahlen Sie die für Ihr Gerät geeignete Verbindungsmethode. Ausführliche Informationen zu den Anschüssen für jeder Gerät finden Sie unter Seite 32.
USB MTP [ON], [OFF] Stellen Sie [ON] ein, wenn Sie die MTP-Verbindung verwenden. Die folgenden Quellen sind nicht verfügbar, wenn die Einstellung auf [ON] eingestellt ist. • APP, SPOTIFY, iPhone und USB (AOA)
AUTO APP Conn [ON], [OFF] Wahlen Sie [ON], um automatisch Pioneer Smart Sync zu starten, wenn ein iPhone/Android-Gerät mit dem Gerät verbunden wird.
USB AUTO [ON], [OFF] Wahlen Sie [ON], um automatisch zur USB-Quelle umzuschalten, wenn ein USB-Gerät/iPhone an diesen Gerät angeschlossen wird. Wahlen Sie [OFF], wenn ein USB-Gerät/iPhone nur zum Aufladen an diesen Gerät angeschlossen wird.

• [PW SAVE] wird abgebrochen, wenn die Fahrzeugbatterie getrennt wird, und muss nach erneutem Anschlieben der Batterie wieder eingeschaltet werden. Wenn [PW SAVE] ausgeschaltet ist, kann es abhängig von den Verbindungsmethoden sein, dass das Gerät weiterhin Strom von der Batterie bezieht, wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung (Stromversorgung über Starterbatterie) hat.

Informationen zu den Anschlüssen für jeder Gesät

Die verfügbar Quellen variieren abhängig vom Einstellungswert.

Stellen Sie [APP CONTROL] entsprechend der Tabelle für die zu verwendende Quelle ein.

Einzelheiten zur Pioneer Smart Sync-Verbindung finden Sie auf Seite 19.

HINWEIS

Die iPhone-zugehörigen Menüelemente in den folgenden Tabellen stehen für DEH-S320BT nicht zur Verfugung.

Wenn KEINE Pioneer Smart Sync-Verbindung durchgeführt wird

Einstellwert Gerät Verfügbare Quelle(n)
[WIED] iPhone iPhone	one, SPOTIFY
	Android USB (AOA)
[BLUETOOTH] iPhone	iPhone iPhone, SPOTIFY
	Android SPOTIFY

Wenneine Pioneer Smart Sync-Verbindung durchgefuhrt wird

Einstellwert Gerät Verfügbare Quelle(n)
[Wired] iPhone APP, SPOTIFY
Android APP
[Bluetooth] iPhone	app, SPOTIFY
	Android APP, SPOTIFY

ILLUMINATION-Einstellungen

Menüpunkt Beschreibung

DIM SETTING

[SYNC CLOCK], [MANUAL] Wahlen Sie eine Methode zur Änderung der Displayhelligkeit.

BRIGHTNESS

[1] bis [10] Displayhelligkeitändern.

Welche Einstellbereiche verfügbar sind, richtet sich nach [DIM SETTING].

MICROPHONE-Einstellungen

Menüpunkt Beschreibung

MICROPHONE [ON], [OFF] Stellen Sie [ON] ein, wenn Sie die Karaokefungtion verwenden.

MIC VOL Passen Sie die Mikrofonlautstärke an.

VOCAL [ON], [OFF] Stellen Sie [OFF] ein, um den Pegel der Singstimmen in einem Song zu reduzieren.

Zusätzliche Informationen

Fehlerbehebung

Das Display kehrt automatisch zur normalen Anzeige zurück.

Es wurden etwa 30 Sekunden lang keine Bedienvorgänge ausgeführrt.
-Führn Sie einen Bedienvorgang aus.

Der Wiederholbereichändert sich unerwartet.

Je nach Wiederholbereich kann sich der ausgewählte Bereich bei Auswahl eines anderen Ordners oder Tracks oder während des Vor-/Zurückspulensändern.
-Wahlen Sie den Wiederholbereich erneut aus.

Ein Unterordner wird nicht wiedergegeben.

Unterordner konnen nicht wiederergegeben werden, wenn [FLD] (Ordnerwiederholung) ausgewählt ist. Wahlen Sie einen anderen Wiederholbereich aus.

Der Ton wird unterbrochen.

Sie verwenden ein Gerät wie z. B. ein Mobiltelefon, das hörbare Störungen verursachen kann.
- Vergroßern Sie den Abstand elektrischer Geräten, die möglicherweise die Störung verursachen, zum Gerät.

Der Ton von der Bluetooth-Audioquelle wird nicht wiedergegeben.

Auf einem über Bluetooth verbundenen Mobiltelefon wird ein Anruf getätigt.
-Nach Beenden des Anrufs wird der Ton wiedergegeben.

Es wird gerade ein über Bluetooth verbundenes Mobiltelefon bedient.
- Stellen Sie die Nutzung des Mobiltelefons ein.
→Nach einem mit einem über Bluetooth verbundenen Mobiltelefon getätigten Anruf wird die Verbindung zwischen dem Gerät und dem Mobiltelefon nicht korrekt hergestellt.

• Stellen Sie erneut eine Bluetooth-Verbindung zwischen dem Gerät und dem Mobiltelefon her.

Fehlermeldungen

Allgemeines

AMP ERROR

Betriebsstörung des Geräts oder falsche Laufsprecherverbindung.
Die Schutzschaltung ist aktiviert.
- Überprüfen Sie die Lautsprecherverbindung.
- Schalten Sie die Zündung OFF und dann wieder ON. Sollte die Meldung weiter angezeigt werden, wenden Sie sich zur Unterstützung an ihren Handler oder eine Pioneer-Kundendienstelle.

NO XXXX (beispielsweise NO TITLE)

Es gibt keine eingebetteten Textinformationen.
-Schalten Sie die Anzeige um oder玩游戏 Sie einen anderen Track/eine andere Datei.

CD-Player

DieDiscistverschmutzt.

-Reinigen Sie die Disc.
DieDiscistverkratzt.

-Wechseln Sie die Disc aus.

Es liegt ein elektrischer oder mechanischer Fehler vor.

• Schalten Sie die Zündung AUS und wieder EIN und dann wieder zum CDPlayer zurück.

ERROR-15

Die eingelegte Disc ist leer.

-Wechseln Sie die Disc aus.

ERROR-23

Nicht understands CD-Format.

-Wechseln Sie die Disc aus.

FORMATREAD

Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu horen.

Warten Sie, bis die Meldung erlischt und Sie den Ton horen.

NO AUDIO

Die eingelegte Disc enthalt keine abspielbaren Dateien.

-Wechseln Sie die Disc aus.

SKIPPED

Die eingelegte Disc enthalt DRM-geschützte Dateien (digitale Rechteverwaltung).

Die geschützten Dateien werden übersprungen.

PROTECT

Sümmtliche Dateien auf der eingelegten Disc sind DRM-geschützt (digitale Rechteverwaltung).

-Wechseln Sie die Disc aus.

USB-Gerät/iPhone

FORMATREAD

Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu horen.

-Warten Sie, bis die Meldung erlischt und Sie den Ton horen.

NO AUDIO

Es sind keine Musiktitelvorhanden.

-Übertragen Sie die Audiodateien an das USB-Gerät und schreiben Sie es an.

Auf dem angeschlossenen USB-Gerät ist die Sicherheitsfunktion aktiviert.

-Folgen Sie den Anweisungen des USB-Geräts, um die Sicherheitsfunktion zu deaktivieren.

SKIPPED

Das angeschlossene USB-Gerät enthalt DRM-geschützte Dateien (digitale Rechteverwaltung).

Die geschützten Dateien werden übersprungen.

PROTECT

Sämtliche Dateien auf dem angeschlossenen USB-Gerät sind DRM-geschützt (digitale Rechteverwaltung).

-Wechseln Sie das USB-Gerät aus.

N/A USB

Das angeschlossene USB-Gerät wird von diesen Gerät nicht unterstützt.

-Trennen Sie Ihr Gerät ab und ersetzen Sie es durch ein kompatibles USB-Gerät.

HUB ERROR

Das über einen USB-Hub
angeschlossene USB-Gerät wird von
thisem Gerät nicht unterstützt.

-Schlieben Sie das USBGerät über ein USB-Kabel an thisem Gerät an.

CHECK USB

Der USB-Anschluss oder das USB-Kabel wurde kurzgeschlossen.

-Vergewissern Sie sich, dass der USB-Anschluss oder das USB-Kabel nicht eingeklemmt oder beschädigt ist.

Das angeschlossene USB-Gerät hat einen hohenen als den maximal zulässigen Stromverbrauch.
-Trennen Sie das USB-Gerät ab und verwenden Sie es nicht. Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN. Schreiben Sie nurCompatible USB-Geräte an.

ERROR-19

Kommunikation fehlgeschlagen.

-Führn Sie einen der folgenden Bedienvorgänge aus, und kehren Sie dann zur USB-Quelle zurück.

Trennen Sie das USB-Gerät ab.
- Schalten Sie auf eine andere Quelle um.

iPhone-Störung.

Trennen Sie das Kabel vom iPhone. Schließen Sie, sobald auf dem iPhone das Hauptmenu angezeigt wird, den iPhone erneut an und setzen Sie ihn zurück.

ERROR-23

Das USB-Gerät wurde nicht ordnungsgemäß formatiert.

-Formatieren Sie das USB-Gerät mit FAT12, FAT16 oder FAT32.

ERROR-16

Die iPhone-Firmware ist veraltet.

-Aktualisieren Sie die iPhone-Version.

iPhone-Störung.

Trennen Sie das Kabel vom iPhone. Schließen Sie, sobald auf dem iPhone das Hauptmenu angezeigt wird, den iPhone erneut an und setzen Sie ihn zusammen.

STOP

Auf der aktuellen Liste befinden sich keine Musiktitel.

Wahlen Sie eine Liste aus, die Musiktitel enthalt.

NO BT DEVICE GO TO BT MENU TO REGISTER

Es wurde kein Bluetooth-Gerät gefunden.

-Verbinden Sie theses Gerät und iPhone über Bluetooth (Seite 12).

CONN. Failed PRESS BAND KEY TO RETRY

Die Bluetooth-Verbindung mit iPhone ist fehlgeschlagen.

• Drücken Sie BAND/ , um erneute eine Verbindung herzustellen.

DISCONNECTED PRESS BAND KEY TO RETRY

Die Bluetooth-Verbindung wurde unterbrochen.

• Drücken Sie BAND/ , um erneute eine Verbindung herzustellen.

Bluetooth-Gerät

ERROR-10

Ausfall der Spannungsvorsorgung des Bluetooth-Moduls des Geräts.
-Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN.

APP

CONNECT APP

EsbestehtkeinePioneerSmartSyncVerbinding.

• Stellen Sie eine Verbindung mit Pioneer Smart Sync her (Seite 19).

Spotify

NOT FOUND

Die Spotify-Anwendung wird noch nicht ausgeführrt.

-Starten Sie die Spotify-Anwendung.

NO BT DEVICE GO TO BT MENU TO REGISTER

Es wurde kein Bluetooth-Gerät gefunden.

-Verbinden Sie these Gerät und das andere Gerät über Bluetooth (Seite 12).

CONN. Failed PRESS BAND KEY TO RETRY

Die Bluetooth-Verbindung ist fehlgeschlagen.

-Drucken Sie BAND/, um erneute eine Verbindung herzustellen.

CHECK APP PRESS BAND KEY TO RETRY

Die Verbindung mit der Spotify-Anwendung ist fehlgeschlagen.

• Drücken Sie BAND/ um erneute eine Verbindung herzustellen.

DISCONNECTED PRESS BAND KEY TO RETRY

Die Bluetooth-Verbindung wurde unterbrochen.

-Drucken Sie BAND/,Um erneute eine Verbindung herzustellen.

CHECKAPP

Ein unbekannter Fehler (einschließlich Kommunikationsfehler) ist aufgetreten.

-Folgen Sie den auf dem Bildschirm gezeigten Anweisungen.

Handhabungsrichtlinien

Discs und Player

• Verwenden Sie ausschließlich Discs, die eines der beiden folgenden Logos/TRagen.

• Verwenden Sie 12-cm-Discs.

• Verwenden Sie ausschließlich herkömmliche, runde Discs.
  Die folgenden Disc-Typen können nicht mit diesen Gerät verwendet werden: - DualDiscs

• 8-cm-Discs: Versuche, solche Discs mit einem Adapter zu verwenden, können zu Funktionstörungen des Geräts führen.
  -Ungewöhnlich geformte Discs
  Andere Discs als CDs
  -Beschädigte Discs,darunter solche mit Rissen,Abplatzern oder Verwellungen
• CD-R/RW-Discs mit nicht abgeschlossener Aufzeichnung
• Beschreiben Sie die Oberfläche der Discs nicht und behandeln Sie sie nicht mit Chemikalien.
• Wischen Sie CDs zum Reinigen mit einem weichen Tuch von der Mitte nach außen hin ab.
• Kondensation kann die Leistung des Players vorübergehend beeinträchtigen. Warten Sie ungebärne eine Stunde, bis die Anpassung an eine wärmere Temperatur erfolgt ist. Wischen Sie außer dem feuchte Discs mit einem weichen Tuch ab.
• Bei Verwendung von bedruckbaren Discs beachten Sie die Anleitung und die Warnhinweise der Discs. Je nach Disc kann es sein, dass sie sich nicht einlagen und auswerfenlässt. Die Verwendung solcher Discs kann zu einer Beschädigung these Geräts führen.
• Bringen Sie auf den Discs keine handelsüblichen Etiketten oder anderen Materialien an.
  Die Discs können sich verformen und dadurch nicht mehr abspielbar sein.
  Die Etiketten können sich während der Wiedergabe losen und das Auswerfender Discs verhindern, was zu einer Beschädigung des Geräts führen kann.

USB-Speichergerät

• Verbindungen über USB-Hubs werden nicht unterstützt.
• Sorgen Sie vor der Fahrt für eine sichere Befestigung des USB-Speichergeräts. Lassen Sie das USB-Speicher gerät nicht auf den Boden fallen, wo es unter dem Brems- oder Gaspedal eingeklemmt werden können.
• Je nach USB-Speichergerät können die folgenden Probleme auftreten.

Die Bedienung kann entsprechlich sein.
- Möglicherweise wird das Speichergerät nicht erkannt.
- Möglicherweise werden Dateien nicht richtig wiedergegeben.
- Das Gerät kann Störgeräusche verursachen, wenn Sie Radio horen.

iPhone

• Bewahren Sie den iPhone nicht an Orten mit hohen Temperatures auf.
• Sorgen Sie für eine sichere Befestigung des iPhones während der Fahrt. Lassen Sie den iPhone nicht auf den Boden fallen, wo er unter dem Brems- oder Gaspedal eingeklemmt werden können.
• Auf dem iPhone gespeicherter inkompatibler Text wird vom Gerät nicht angezeigt.

KompatibilitätkomprimierterAudioformate

• Nur die ersten 32 Zeichen können als Datename (einschließlich Dateierweiterung) oder Ordnername angezeigt werden.
• Je nach der zur Codierung von WMA-Dateien verwendeten Anwendung kann

essein,dassDasGerat nichtrichtigarbeitet.

• Bei Audiodateien mit eingebetteten Bilddaten oder bei auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig der Beginn der Wiedergabe verzögern.
• Zur Anzeige auf thisem Gerät sollter russischer Text in einem der folgenden Zeichensätze codiert sein: - Unicode (UTF-8, UTF-16)
• Ein anderer Zeichensatz als Unicode, der in einer Windows-Umgebung verwendet wird und in den Sprachoptionen auf Russisch eingestellt ist

VORSICHT

• Pioneer kann nicht die Kompatibilität mit allen USB-Massenspeichergeräten gewährleisten und übernimmt keine Verantwortung für eventuelle Datenverluste auf Media-Playern, Smartphones oder anderen Geräten, die zusammen mit diesen Produkt verwendet werden.
  Bewahren Sie Discs oder USB- Speichergeräte nicht an Orten auf, an denen hohe Temperaturen herrschen konnen.

WMA-Dateien

Dateierweiterung .wma
Bitrate 48 Kbit/s bis 320	Kbit/s (CBR), 48 Kbit/s bis 384 Kbit/s (VBR)
Abtastfrequenz 32 kHz,	44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream mit Video	Nicht kompatibel

MP3-Dateien

Dateierweiterung .mp3
Bitrate 8 Kbit/s bis 320 Kbit/s (CBR), VBR
Abtastfrequenz 8 kHz bis 48 kHz (32 kHz, 44,1 kHz, 48 kHz zur Emphase)
Kompatible ID3-Tag-Version	1.0, 1.1, 2.2, 2.3, 2.4 (ID3-Tag-Version 2.x erhält Vorrang vor Version 1.x.)
M3u-Wiedergabeliste Nicht kompatibel
MP3i (MP3 interaktiv), mp3 PRO	Nicht kompatibel

WAV-Dateien

WAV-Datenformate konnen nicht über MTP verbunden werden.

Dateierweiterung .wav
Quantisierungsbits 8 und 16 (LPCM)
Abtastfrequenz 16 kHz bis 48 kHz (LPCM)

AAC-Dateien (nur DEH-S420BT/ S42BT)

Kompatibles Format AA	C codiert von iTunes
Dateierweiterung .m4a
Abtastfrequenz 11,025	kHz bis 48 kHz
Stereo-Bitrate 16 Kbit/s	bis 320 Kbit/s, VBR
Apple Lossless Nicht kompatibel
Im iTunes Store erworbene AAC-Datei (Dateierweiterung .m4p)	Nicht kompatibel

FLAC-Dateien

• FLAC-Datenformate können nicht über MTP verbunden werden.
• Je nach Codierer kann es sein, dass FLAC-Dateien nicht abspielbar sind.

Dateierweiterung .flac, .fla
Abtastfrequenz 8/11,02	25/12/16/22,05/ 24/32/44,1/48/96 kHz
Quantisierungsbitrate 8/16/24 Bit
Kanalmodus 1/2-Kanal

Disc

• Ungeachtet der Länge der Leerstellen, die die Originalaufnahme zwischen den einzelnen Musiktiteln aufweist, wird bei der Wiedergabe von komprimierten Audio-Discs stets eine kurze Pause zwischen den Titeln eingefegt.

Abspielbare Ordnerstruktur	Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.)
Abspielbare Ordner Bis zu 99
Abspielbare Dateien	Bis zu 999
Dateisystem	ISO 9660 Stufe 1 und 2, Romeo, Joliet
Multi-Session-Wiedergabe	Kompatibel
Datenübertragung im Paketverfahren	Nicht kompatibel

USB-Gerät

• Der Beginn der Wiedergabe von auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig verzögern.

Abspielbare Ordnerstruktur	Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.)
Abspielbare Ordner Bis zu 1500
Abspielbare Dateien	Bis zu 15000
Wiedergabe von urheberrechtlich geschlossen Dateien	Nicht kompatibel
Partitioniertes USB-Gerät	Es kann nur die ersten Partition wiedergegeben werden.

iPhone-Kompatibilität

Dieses Gerät unterstützt nur die folgenden iPhone-Modelle. Ältere Versionen werden ggf. nicht unterstützen
Hergestellt für
-iPhone XR
-iPhone XS Max
-iPhone XS
-iPhone X
-iPhone 8
-iPhone 8 Plus
-iPhone 7
-iPhone 7 Plus
-iPhone SE
-iPhone 6s
-iPhone 6s Plus
-iPhone 6
-iPhone 6 Plus
-iPhone 5s

Die Bedienung kann sich je nach Generation und/oder Softwareversion des iPhones untersenden.
- Benutzer eines iPhone mit Lightning-Anschluss sollen das Lightning-auf-USB-Kabel verwenden (im Lieferumfang des iPhone enthalten).
Informationen zur Datei-/ Formatkompatibilität finden Sie in den iPhone-Handbuchern.
Horblicher, Podcast: Kompatibel

VORSICHT

Pioneer übernimmt keine Haftung für den Verlust von iPhone-Daten, auch dann nicht, wenn der Verlust der betreffenden Daten während der Verwendung these Geräts aufgetreten ist.

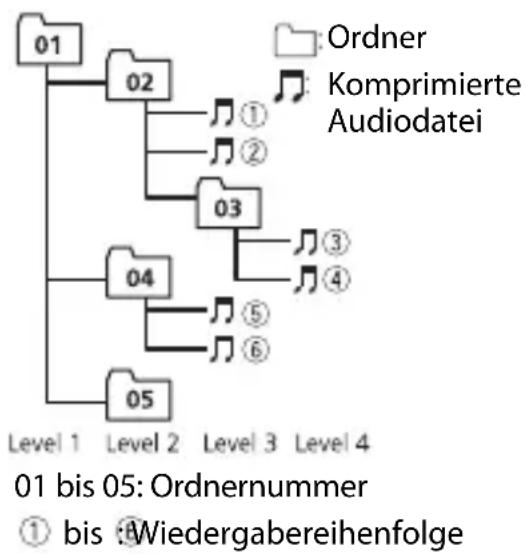

Reihenfolge von Audiodateien

Der Benutzer kann mit diesen Gerät keine Ordnernummern zuweisen und auch nicht die Wiedergabereihenfolge festlegen. Die Reihenfolge der Audiodateien richtet sich nach dem angeschlossenen Gerät. Beachten Sie, dass sich auf einem USB-Gerät befindliche versteckte Dateien nicht abspielen setzen.

Beispielstruktur

Russische Zeichentabelle

Urheberrechte und Marken

Bluetooth

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken der Bluetooth SIG, Inc. Jede Nutzung dieser Marken durch die PIONEER CORPORATION erfolgt unter entsprechender Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.

iTunes

Apple und iTunes sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern.

WMA

Windows Media ist eine eingetragene
Marke oder eine Mark der Microsoft

Corporation in den USA und/oder anderen Ländern.

Dieses Produkt enthalt Technologie, die Eigentum der Microsoft Corporation ist und nicht ohne Lizenz von Microsoft Licensing, Inc. vertrieben werden harf.

FLAC

Urheberrecht © 2000-2009 Josh Coalson
Urheberrecht © 2011-2014 Xiph.Org Foundation
Weitergabe und Nutzung in Quell- und Binärform, mit oder ohne Änderungen, sind erlaubt, sofern die folgenden Bedingungen erhalten sind:

-Bei der Weitergabe von Quellcode muss dieser den vorstehenden Urheberrechtshinweis, diese Liste der Bedingungen und den folgenden Haftungsausschluss enthalten.

-Bei der Weitergabe in Binärform,müssen der vorstehende Urheberrechtshinweis,Thesee LiTe der Bedingungen und der folgende Haftungsausschluss in der Dokumentation und/oder andere mit der Ausgabe zur Verfugung gestellte Materialien angegeben werden.

-Ohne besondere schriftliche Genehmigung dürfen weder der Name der Xiph.org Foundation noch die Name ihrer Mitwirkenden verwendet werden, um von dieser Software abgeleitete Produkte befürwortend zu unterstützen oder zu bewerben.

DIESSE SOFTWARE WIRD VON DEN URHEBERRECHTSINHABERN UND MITWIRKENDEN IN IHRER VORLIEGenden FORM UND OHNE JEGLICHE AUSDRUCKLICHE ODER KONKLUDENTE GEWÄHRLEISTUNG ZUR VERFUGUNG GESTELLT, EINSCHLIESSLICH OHNE BESCHRANKUNG DIE KONKLUDENTE GEWÄHRLEISTUNG DER MARKTGANGIGKEIT UND DER VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK. DIE FOUNDATION ODER DIE MITWIRKENDEN HAFTEN

KEINESFALLS FÜR DIREKTE, INDIREKTE, BEILÄUFIG ENTSTANDENE, BESONDERE, STRAFRECHTliche ODER FOLGESCHÄDEN (EINSCHLIESSLICH OHNE BESCHRÄNKUNG VERSCHAFFEN VON ERSATZGUTERN ODER -DIENSTLEISTUNGEN, VERLUST DER NUTZUNGSFÄHIGKEIT, DATEN-ODER GEWINNVERLUST ODER BETRIEBSUNTERBRECHUNG), GLEICHGÜLTIG, WIE DIESE VERURSACHT WURDEN UND WELCHER HAFTUNGSTHEorie SIE UTERLIEGEN, OB BEI VERTRAGS-, BEI VERSCHULDENSUNABHÄNGIGER HAFTUNG ODER DURING UNERLAUBTE HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT ODER AUF ANDEREM WEGE), GLEICHGÜLTIG, WIE SIE DURING DIE BENUTZUNG DIESER SOFTWARE ENTSTANDEN SEIN MÖGEN. DIES GILT AUCH DANN, WENN AUF DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS HINGEWIESEN WURDE.

iPhone und Lightning

Die Verwendung des Aufdrucks Made for Apple bedefetet, dass ein Zusammenarbeit speziell für den Anschluss an die Apple-Produkte konstruiert ist, die durch den Aufdruck identifiziert werden, und vom Entwickler dahingehend zertifiziert wurde, dass es den Apple-Leistungsnormen entspricht. Apple ist nicht verantwortlich für den Betrieb theses Geräts oder die Einhaltung von Sicherheitsrichtlinien und Standards.
Bitte beachten Sie, dass die Verwendung deses Zusatzgeräts mit einem Apple-Produkt die drahtlose Leistung beeinträchtigen kann. iPhone und Lightning sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.

Siri

Funktioniert mit Siri über das Mikrofon.

Google™, Google Play, Android

Google, Google Play und Android sind Markenzeichen der Google LLC.

Spotify®

SPOTIFY und das Spotify-Logo sind eingetragene Warenzeichen von Spotify AB. Soweit vorhanden, sindCompatible digitale Mobilgeräte und ein PremiumAbonnement erforderlich; Informationendazu finden Sie unter https://www.spotify.com.

T-Kernel 2.0

Dieses Produkt verwendet den Quellcode von T-Kernel 2.0 unter T-License 2.0, gewährt vom T-Engine-Forum (www.tron.org).

MP3

Lizenziert unter der Apache-Lizenz, Version 2.0 (die „Lizenz“); Sie)dürfen diese Dateinur in Übereinstimmung mit der Lizenz nutzen.

Eine Kopie der Lizenz erhalten Sie unter

http://www.apache.org/licenses/License-2.0

Soweit nicht anders von geltendem Recht vorgeschreiben oder schriftlich vereinbart, wird die unter der Lizenz vertriebene Software im IST-ZUSTAND OHNE GEWÄHRLEISTUNGEN ODER BEDINGUNGEN JEDER ART, seien sie ausdrücklich oder stillschweigend, vertrieben.

Einzelheiten zu Genehmigungen und Einschränkungen gemäß der Lizenz sind in der Lizenz aufgeführrt.

Technische Daten

Allgemeines

Stromspannung: 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem: Negativ

Maximale Leistungsaufnahme: 10,0 A

Abmessungen (B× H× T)

DIN

Gehäuse: 178mm× 50mm× 165mm

Frontfläche: 188mm× 58mm× 17 mm

D

Gehäuse: 178mm× 50mm× 165mm

Frontfläche: 170mm× 46mm× 17 mm

Gewicht: 1 kg

Audio

Maximale Ausgangsleistung:

• 50W× 4 ch/4Ω (wenn ohne Subwoofer)

• 50W× 2ch / 4 +70W× 1ch / 2 (fur Subwoofer)

Dauer-Ausgangsleistung: 22W× 4 (50 Hz bis 15 000 Hz, 5 % THD, bei 4-Ω-Last, beiden Kanäle betrieben)

Lastimpedanz: 4 Ω (4 Ω bis 8 Ω (2 Ω für 1 Kan.) zulässig)

Maximaler Preout-Ausgangspiegel: 2,0 V

Equalizer (Grafischer 13-Band-Equalizer): Frequenz: 50Hz / 80Hz / 125Hz / 200 Hz/315 Hz/500 Hz/800 Hz/1,25 kHz/2 kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz Verständung: ± 12 dB (Inkrement 2 dB)

Hochpassfilter: Frequenz: 25Hz / 31,5Hz / 40Hz / 50Hz/ 63Hz / 80Hz / 100Hz / 125Hz / 160Hz/ 200Hz / 250Hz Flanke: -6dB / Okt, - 12dB / Okt, - 18 dB/Okt.,-24 dB/Okt.,AUS

Subwoofer/Tiefpassfilter:

Frequenz: 25Hz / 31,5Hz / 40Hz / 50Hz/ 63Hz / 80Hz / 100Hz / 125Hz / 160Hz/ 200Hz / 250Hz Flanke: -6dB / Okt, - 12dB / Okt, - 18 dB/Okt.,-24 dB/Okt.,-30 dB/Okt., -36 dB/Okt., AUS
Phase: Normal/Gegen

Lautsprecherpegel: +10 dB bis -24 dB (1 dB/Schritt)

Zeitabgleich: 0 cm bis 350 cm (2,5 cm/Stufe)

CD-Player

System: Compact-Disc-Audiosystem

Verwendbare Discs: Compact Disc

Signal-Rauschabstand: 94 dB (1 kHz) (IECA-Netz)

Anzahl der Kanäle: 2 (Stereo)

MP3-Decodierformat: MPEG-1 & 2 Audio Layer 3

WMA-Decodierformat: Version 7, 8, 9, 9.1, 9.2 (2-Kanal-Audio)

AAC-Decodierformat: MPEG-4 AAC (nur mit iTunes codiert) (Ver. 10.6 und früher) (nur DEH-S420BT/S42BT)

WAV-Signalformat: Lineares PCM (nicht komprimiert)

USB

USB-Standard-Spezifikation: USB 2.0 Full Speed

Maximale Leistungsaufnahme: 1,5 A

USB Protokoll:
MSC (Massenspeicher-Klasse)
MTP (Media Transfer Protocol)
AOA (Android Open Accessory) 2.0

AAC-Decodierformat: MPEG-4 AAC (nur mit iTunes codiert) (Ver. 10.6 und früher) (nur DEH-S420BT/S42BT)

FLAC-Decodierformat:v1.2.1 (Free Lossless Audio Codec)

WAV-Signalformat: Lineares PCM (nicht komprimiert)

FM-Tuner

Frequenzbereich: 87,5 MHz bis 108,0 MHz

Nutzempfindlichkeit: 11 dBf (1,0 V/75 ,

Mono, Signal-Rauschabstand: 30 dB)

Signal-Rausch-Verhältnis: 65 dB (IEC-A-Netzwerk)

MW-Tuner

Frequenzbereich: 531 kHz bis 1602 kHz

Nutzempfindlichkeit: 25 V (Signal

Rauschabstand: 20 dB

Signal-Rausch-Verhältnis: 60 dB (IEC-A-Netzwerk)

LW-Tuner

Frequenzbereich: 153 kHz bis 281 kHz

Nutzempfindlichkeit: 28 V (Signal

Signal-Rausch-Verhältnis: 60 dB (IEC-A-

Netzwerk)

Bluetooth

Version: Bluetooth 4.0-zertifiziert

Ausgangsleistung: maximal +4 dBm

(Leistungsklasse 2)

Ausgabeleistung: +3 dBm Maximum

Frequenzband/-bänder: 2400 MHz bis

2483,5MHz

Bluetooth-Profile:

Änderungen der technischen Daten und des Designs vorbehalten.

Inhoud

Aandeslag 3

Radio. 7

CD/USB/iPhone/AUX 9

Bluetooth 11

Spotify 16

Pioneer Smart Sync-verbinding is nicht gemaakt.

WAV-bestandsindelingen können nicht worden gebrukt via MTP.

Bestandsextensie .wav
Kwantisatiebits 8 en 16	(LPCM)
Bemonsteringsfrequen tie	16 kHz tot 48 kHz (LPCM)

• FLAC-bestandsindelingen können nicht worden gebrukt via MTP.
• FLAC-bestanden können, afhankelijk van de codeerinrichting, möglichn nicht worden afgespeeld.

Bestandsextensie .flac,	fla
Bemonsteringsfrequen tie	8/11,025/12/16/22,05/24/32/44,1/48/96 kHz
Kwantisatiebitsnelheid	8/16/24 bit
Kanaalmodus 1/2 kanalen

Disc

Uitgangsvermögen: +4 dBm maximaal (vermögensklasse 2)

BLE (Bluetooth low energy) Versie: 4.0 gecertificerd

Zum Registrieren Ihres Produktes besuchen Sieitte www.pioneer-car.de (oder www.pioneer-car.eu).

Bezoek www.pioneer-car.nl (of www.pioneer-car.eu) om uw product te registrender.

Nocetute www.pioneer-rus.ru (www.pioneer-car.eu) dprpncpaun npno6peHoro Bamn 3dney.

Bitte bei Kauf sofort ausfullen.

Eingraviete 14-Stellige Serien-Nummer:

Engraved 14-digit serial number:

Kaufdatum:

Date of purchase:

Handler-Stempel

Dealer's stamp
