BEDIENUNGSANLEITUNG TKA8013, TKA8653 BOSCH

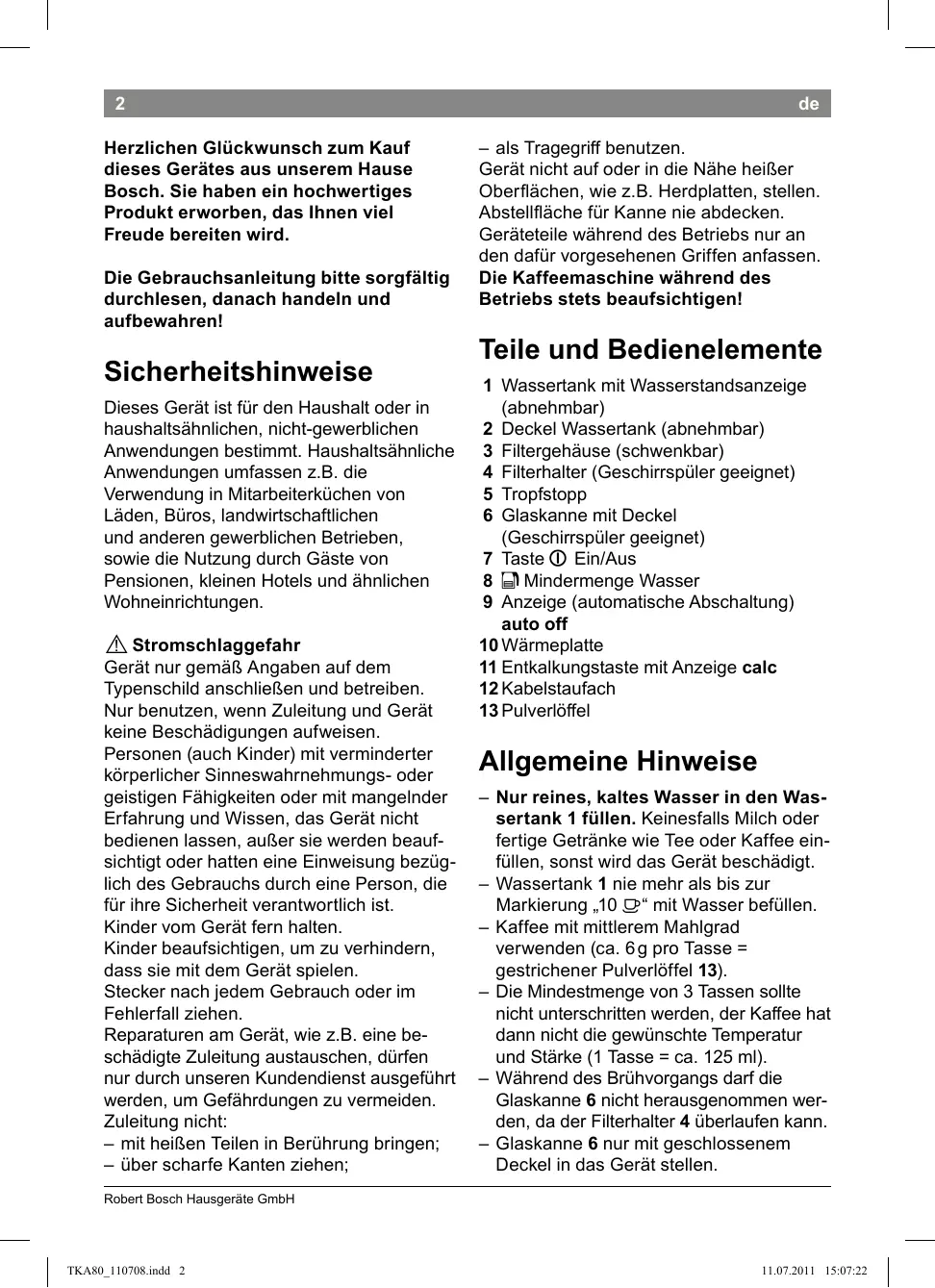

2 Herzlichen Glückwunsch zum Kauf dieses Gerätes aus unserem Hause Bosch. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird. Die Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren!

Sicherheitshinweise Dieses Gerät ist für den Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

! Stromschlaggefahr  Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Personen (auch Kinder) mit verminderter körperlicher Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs durch eine Person, die für ihre Sicherheit verantwortlich ist. Kinder vom Gerät fern halten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. Stecker nach jedem Gebrauch oder im Fehlerfall ziehen. Reparaturen am Gerät, wie z.B. eine beschädigte Zuleitung austauschen, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. Zuleitung nicht: – mit heißen Teilen in Berührung bringen; – über scharfe Kanten ziehen;

de – als Tragegriff benutzen. Gerät nicht auf oder in die Nähe heißer Oberlächen, wie z.B. Herdplatten, stellen. Abstellläche für Kanne nie abdecken. Geräteteile während des Betriebs nur an den dafür vorgesehenen Griffen anfassen. Die Kaffeemaschine während des Betriebs stets beaufsichtigen!

Teile und Bedienelemente 1 Wassertank mit Wasserstandsanzeige (abnehmbar) 2 Deckel Wassertank (abnehmbar) 3 Filtergehäuse (schwenkbar) 4 Filterhalter (Geschirrspüler geeignet) 5 Tropfstopp 6 Glaskanne mit Deckel (Geschirrspüler geeignet) 7 Taste O Ein/Aus 8 K Mindermenge Wasser 9 Anzeige (automatische Abschaltung) auto off 10 Wärmeplatte 11 Entkalkungstaste mit Anzeige calc 12 Kabelstaufach 13 Pulverlöffel

Allgemeine Hinweise – Nur reines, kaltes Wasser in den Was­ sertank 1 füllen. Keinesfalls Milch oder fertige Getränke wie Tee oder Kaffee einfüllen, sonst wird das Gerät beschädigt. – Wassertank 1 nie mehr als bis zur Markierung „10 À “ mit Wasser befüllen. – Kaffee mit mittlerem Mahlgrad verwenden (ca. 6 g pro Tasse = gestrichener Pulverlöffel 13). – Die Mindestmenge von 3 Tassen sollte nicht unterschritten werden, der Kaffee hat dann nicht die gewünschte Temperatur und Stärke (1 Tasse = ca. 125 ml). – Während des Brühvorgangs darf die Glaskanne 6 nicht herausgenommen werden, da der Filterhalter 4 überlaufen kann. – Glaskanne 6 nur mit geschlossenem Deckel in das Gerät stellen.

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 2

– Andere Kannen dürfen nicht verwendet werden, sonst verhindert der spezielle Tropfschutz ein Durchlaufen des Kaffees. – Bildet sich Kondenswasser am Filterhalter 4 ist das Gerät nicht defekt, dieses ist technisch bedingt.

Wichtig: Ist der Brühvorgang beendet, noch etwas warten, bis der ganze Kaffee durch den Filter in die Kanne gelaufen ist. Die Kaffeemaschine vor erneutem Betrieb 5 Minuten abkühlen lassen.

Vor dem ersten Gebrauch

Mindermenge Wasser K

● Vorhandene Aufkleber und Folien entfernen. ● Zuleitung auf die gewünschte Länge aus dem Kabelstaufach 12 herausziehen und anschließen. ● Zur Reinigung den Wassertank mit 6 Tassen Wasser befüllen und einsetzen. Taste 7 O Ein/Aus drücken, der Reinigungsvorgang wird gestartet. ● Den Reinigungsvorgang einmal wiederholen. Info: Eventuell tritt ein unbedenklicher Neugeruch auf. In diesem Fall eine verdünnte Essiglösung einfüllen (5 Tassen Wasser auf 1 Tasse Essig) und den Reinigungsvorgang starten. Anschließend mit zweimal 6 Tassen Wasser spülen. ● Kanne gründlich reinigen.

Diese Kaffeemaschine erkennt die Mindermenge Wasser im Wassertank (weniger als ca. 4 Tassen). Bei einer geringen Wassermenge leuchtet K auf und das Gerät verlängert automatisch die Brühzeit. Somit ist gewährleistet, dass der Kaffee den idealen Geschmack behält.

Kaffee brühen ● Wassertank 1 abnehmen, mit Wasser füllen und einsetzen. ● Filtergehäuse 3 ausschwenken. ● Filtertüte 1x4 in Filterhalter 4 einlegen und die gewünschte Kaffeemenge einfüllen. ● Filtergehäuse 3 zurückschwenken und einrasten lassen. ● Glaskanne 6 mit geschlossenem Deckel unter das Filtergehäuse 3 stellen. ● Taste 7 O Ein/Aus zum Starten drücken. Gleichzeitig wird die Funktion auto off aktiviert, die Anzeige leuchtet auf. Info: Das Gerät ist mit einer automatischen Abschaltung auto off (Energiesparen) programmiert, welche das Gerät nach ca. 2 Stunden ausschaltet.

Tipps rund um die Kaffeezubereitung Gemahlenen Kaffee kühl aufbewahren, er kann auch eingefroren werden. Geöffnete Kaffeeverpackungen immer dicht verschließen, damit das Aroma erhalten bleibt. Die Röstung der Kaffeebohnen beeinlusst Geschmack und Aroma. Dunkel geröstet = Würze Heller geröstet = Säure

Reinigen Das Gerät niemals in Wasser tauchen oder in den Geschirrspüler geben! Keinen Dampfreiniger benutzen. Vor dem Reinigen den Netzstecker ziehen. – Nach jeder Benutzung alle Teile, die mit Kaffee in Berührung gekommen sind, reinigen. – Gehäuse außen nur feucht abwischen, keine scharfen oder scheuernden Reinigungsmittel verwenden. – Wassertank 1 unter ließendem Wasser reinigen, keine harte Bürste benutzen. – Die Glaskanne 6 mit Deckel kann in den Geschirrspüler gegeben werden. TKA80.. 07/2011

Entkalken Das Gerät ist mit einer automatischen Entkalkungsanzeige ausgestattet. Leuchtet calc auf, muss das Gerät entkalkt werden. Regelmäßiges Entkalken – verlängert die Lebensdauer des Gerätes; – gewährleistet eine einwandfreie Funktion; – vermeidet übermäßige Dampfbildung; – verkürzt die Brühzeit; – spart Energie. Die Kaffeemaschine soll mit einem handelsüblichen Entkalkungsmittel entkalkt werden. ● Das Gerät ausschalten und abkühlen lassen. ● Die Glaskanne 6 mit geschlossenem Deckel in das Gerät stellen. ● Entkalkungsmittel nach Herstellerangaben dosieren und in den Wassertank 1 füllen. Achtung: Nicht mehr als 6 Tassen Flüssigkeit einfüllen. ● Das Gerät mit der Taste 7 O Ein/Aus einschalten. ● Entkalkungstaste 11 calc mindestens 2 Sekunden gedrückt halten, der Entkalkungsvorgang startet. ● Das Programm unterbricht mehrmals für einige Minuten, um das Entkalkungsmittel einwirken zu lassen. Der Entkalkungsvorgang dauert ungefähr 30 Minuten. ● Nach Beendigung des Entkalkens erlischt die Anzeige calc. Das Gerät zweimal mit reinem Wasser ohne Kaffee betreiben. Nicht mehr als 6 Tassen Wasser einfüllen. ● Alle losen Teile und die Glaskanne gründlich spülen.

Kleine Störungen selbst beheben Das Gerät brüht auffällig langsamer oder schaltet vor Beendigung des Brühvorgangs ab. � Das Gerät ist stark verkalkt.

de ● Die Kaffeemaschine nach Anweisung entkalken. Zum Starten des Entkalkungsprogramms Taste 11 calc mindestens 2 Sekunden gedrückt halten. Tipp: Bei sehr kalkhaltigem Wasser das Gerät öfters entkalken als die Anzeige calc auffordert. Der Tropfstopp 5 ist undicht. � Verschmutzung des Tropfstops 5. ● Den Tropfstopp 5 (in Filterhalter 4) unter ließendem Wasser reinigen, dabei mehrmals den Tropfstopp 5 mit dem Finger betätigen.

A Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen inden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Änderungen vorbehalten.

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 4

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 6

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 8

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 10

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 12

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 14

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 16

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 18

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 20

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 22

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 24

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 26

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 28

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 30

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 32

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 34

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 36

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 38

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 40

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 42

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 44

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 48

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 50

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 52

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 54

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 56

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 58

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 60

Robert Bosch Hausgeräte GmbH TKA80_110708.indd 62

Robert Bosch Hausgeräte GmbH

TKA80_110708.indd 66

Kundendienst – Customer Service DE Deutschland, Germany BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Strasse 6 – 8 90431 Nürnberg Online Auftragsstatus, FilterbeutelKonfigurator und viele weitere Infos unter: www.bosch-home.de Reparaturservice* (Mo-Fr: 8.00-18.00 erreichbar)

Tel.: 01801 33 53 03 mailto:cp-servicecenter@ bshg.com Ersatzteilbestellung*

(365 Tage rund um die Uhr erreichbar)

Tel.: 01801 33 53 04 Fax: 01801 33 53 08 mailto:spareparts@bshg.com *) 3,9 Ct./Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.

AE United Arab Emirates, اﻹﻣﺎرات اﻟﻌﺮﺑﻴّﺔ اﻟﻤﺘّﺤﺪة

BSH Home Appliances FZE Round About 13, Plot Nr MO-0532A Jebel Ali Free Zone – Dubai Tel.: 04 881 4401 mailto:service-ua@bshg.com www.bosch-home.com AT Österreich, Austria BSH Hausgeräte Gesellschaft mbH Werkskundendienst für Hausgeräte Quellenstrasse 2 1100 Wien Tel.: 0810 240 260* Fax: 01 605 75 51 212 mailto:vie-stoerungsannahme@ bshg.com Hotline für Espresso-Geräte: Tel.: 0810 700 400* www.bosch-home.at

*innerhalb Österreichs zum Regionaltarif

AU Australia BSH Home Appliances Pty. Ltd. 7-9 Arco Lane HEATHERTON, Victoria 3202 Tel.: 1300 368 339 Fax: 1300 306 818 valid only in AUS mailto:bshau-as@bshg.com www.bosch-home.com.au BA Bosna i Hercegovina, Bosnia-Herzegovina "HIGH" d.o.o. Odobašina 57 71000 Sarajewo Info-Line: 061 100 905 Fax: 033 213 513 mailto:delicnanda@hotmail.com

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Für Produktinformationen sowie Anwendungsund Bedienungsfragen aus Deutschland:

Bosch-Infoteam (Mo-Fr: 8.00-18.00 Uhr erreichbar)

bosch-infoteam@bshg.com *) 0,14 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min. Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt. 2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird. 3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über. 4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. 5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. 6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert Bosch Hausgeräte GmbH Carl-Wery-Str. 34 / 81739 München // Germany Material-Nr.: Hier Nr. eintragen 03/10
