Produkttyp	Pelletsofen (Pellets)
Marke	Palazzetti
Modell	Lilibet 12 kW US
Nennwärmeleistung	12 kW
Leistungsbereich	2,8 bis 12 kW
Energieeffizienz	90,9 % (min/max)
Brennstoff	Holzpellets
Behälterkapazität	15 kg
Gewicht	203 kg
Rauchgasauslass	Durchmesser 130 mm
Verbrennungslufteinlass	Durchmesser 80 mm
Externe Luftzufuhr möglich	Durchmesser 100 mm
Versorgungsspannung	230 V / 50 Hz
Elektrische Leistung im Betrieb	75 W max (PRO2)
Zündleistung	360 W
Mindestraumvolumen	60 m³
Anzahl Raumventilatoren	1 (PRO2)
Luftdurchsatz der Ventilatoren	100 m³/h
Sicherheitsthermostat	Manuell rückstellbar
Zündart	Automatisch elektrisch
Reinigung und Wartung	Herausnehmbare Ascheschublade, Keramikglas, jährliche Schornsteinreinigung erforderlich
Ersatzteile verfügbar	Behälter, Ventilatoren, Thermostate, Dichtungen usw.
Reparierbarkeit	Reparabilitätsindex nicht angegeben, aber Teile zugänglich

Häufig gestellte Fragen - Lilibet 12 kW US Palazzetti

Welche Art von Pellets verwenden?

Verwenden Sie ausschließlich zertifizierte Holzpellets (ENplus A1 oder A2) mit einem Durchmesser von 6 mm. Keine Getreide, Kohle oder andere Brennstoffe verwenden.

Wie zünde ich den Ofen an?

Die Zündung erfolgt automatisch: Drücken Sie die Zündtaste am Display. Der Ofen führt einen elektrischen Zündzyklus durch. Stellen Sie sicher, dass der Behälter gefüllt und die Glasscheibe geschlossen ist.

Ist ein spezieller Schornstein erforderlich?

Ja, der Ofen benötigt einen Rauchabzug, der für Pelletgeräte geeignet ist, mit einem Zug von etwa 12 Pa. Der Rauchgasauslass hat Ø130 mm. Beachten Sie die Sicherheitsabstände.

Wie reinige ich den Ofen?

Leeren Sie regelmäßig die Ascheschublade. Reinigen Sie die Glasscheibe mit einem geeigneten Mittel. Die Schornsteinreinigung muss mindestens einmal jährlich von einem Fachmann durchgeführt werden.

Warum schaltet sich der Ofen aus?

Mögliche Ursachen: leerer Behälter, minderwertige Pellets, Verstopfung des Abzugs oder ausgelöster Sicherheitsthermostat. Überprüfen Sie das Display auf Fehlercodes.

Kann ich diesen Ofen in einem kleinen Raum installieren?

Das Mindestraumvolumen beträgt 60 m³. Stellen Sie sicher, dass der Raum gut belüftet ist, und beachten Sie die Abstände zu brennbaren Materialien.

Wie hoch ist der stündliche Pelletverbrauch?

Der Verbrauch variiert von 0,64 kg/h (Minimum) bis 2,75 kg/h (Maximum). Der Ofen moduliert automatisch seine Leistung, um die Temperatur zu halten.

Wie stelle ich die Temperatur ein?

Verwenden Sie das Display, um die gewünschte Temperatur einzustellen (von 5°C bis 35°C). Der Ofen passt die Leistung und den Pelletdurchsatz automatisch an.

Ist der Ofen laut?

Der Raumventilator erzeugt einen moderaten Geräuschpegel (ca. 40-50 dB). Stellen Sie sicher, dass die Gitter nicht blockiert sind, um ungewöhnliche Geräusche zu vermeiden.

Wo finde ich Ersatzteile?

Wenden Sie sich an einen autorisierten Palazzetti-Händler oder besuchen Sie die offizielle Website. Häufige Teile: Behälter, Ventilator, Thermoelement, Türdichtungen.

BEDIENUNGSANLEITUNG Lilibet 12 kW US Palazzetti

1 ALLGEMEINE BESCHREIBUNG 34

1.1 LILIBET - PRO2 35
1.2 LILIBET - PRO2/PRO3 36
1.3 Abmessungen 37
1.4 Technische Eigenschaften 39

2 DEMONTAGE UND MONTAGE VON ÄSTHETISCHEN KOMPONENTEN 41

2.1 Demontage der seiten 41
2.2 Demontage der Rückenlehne 41
2.3 Demontage der platte 42

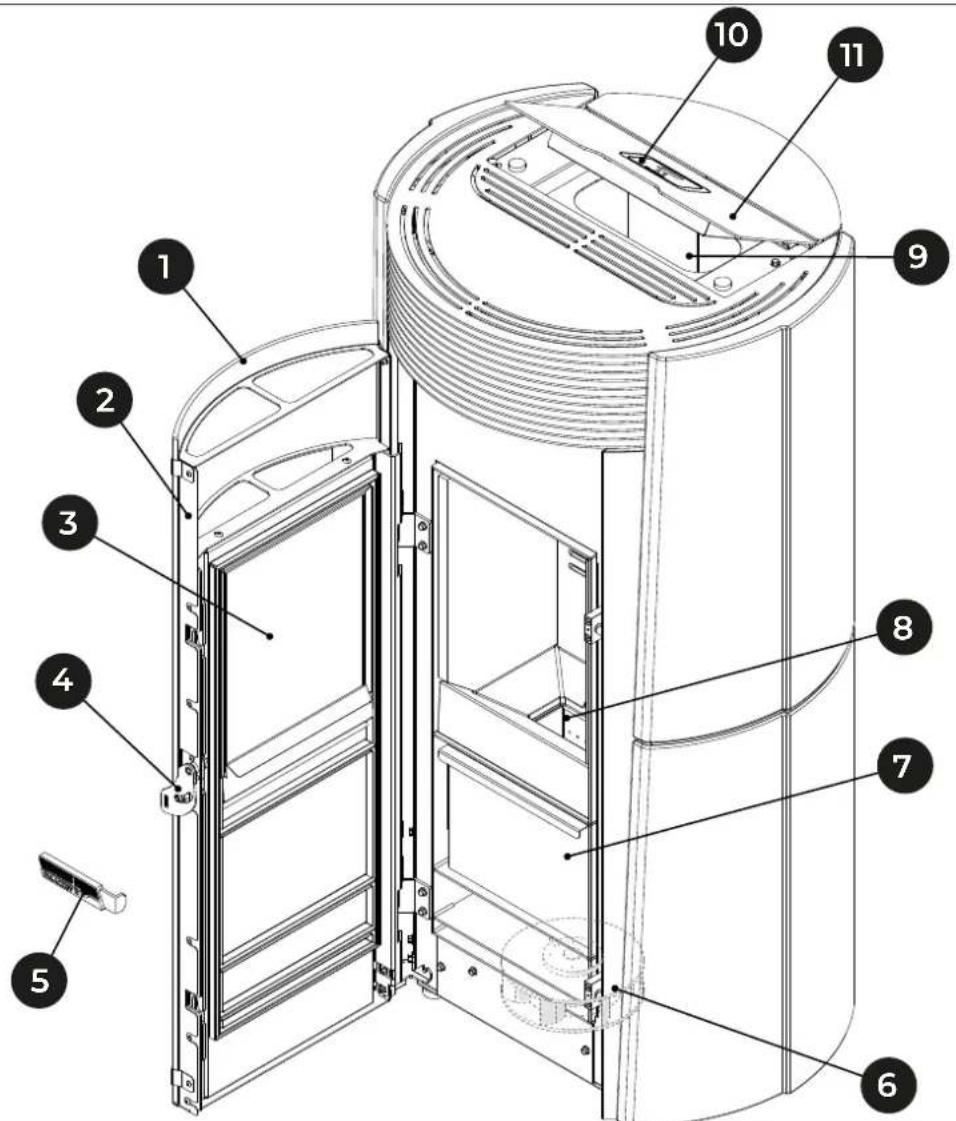

1 ALLGEMEINE BESCHREIBUNG

1 Glas Türverkleidung
2 Tür
3 Innen Glastür
4 Öffnungsgriff
5 Türgriff für Kaltöffnung
6 Raumluftgebläse
7 Aschekasten
8 Brennschale
9 Pelletbehälter
10 Display
11 Behälterdeckel

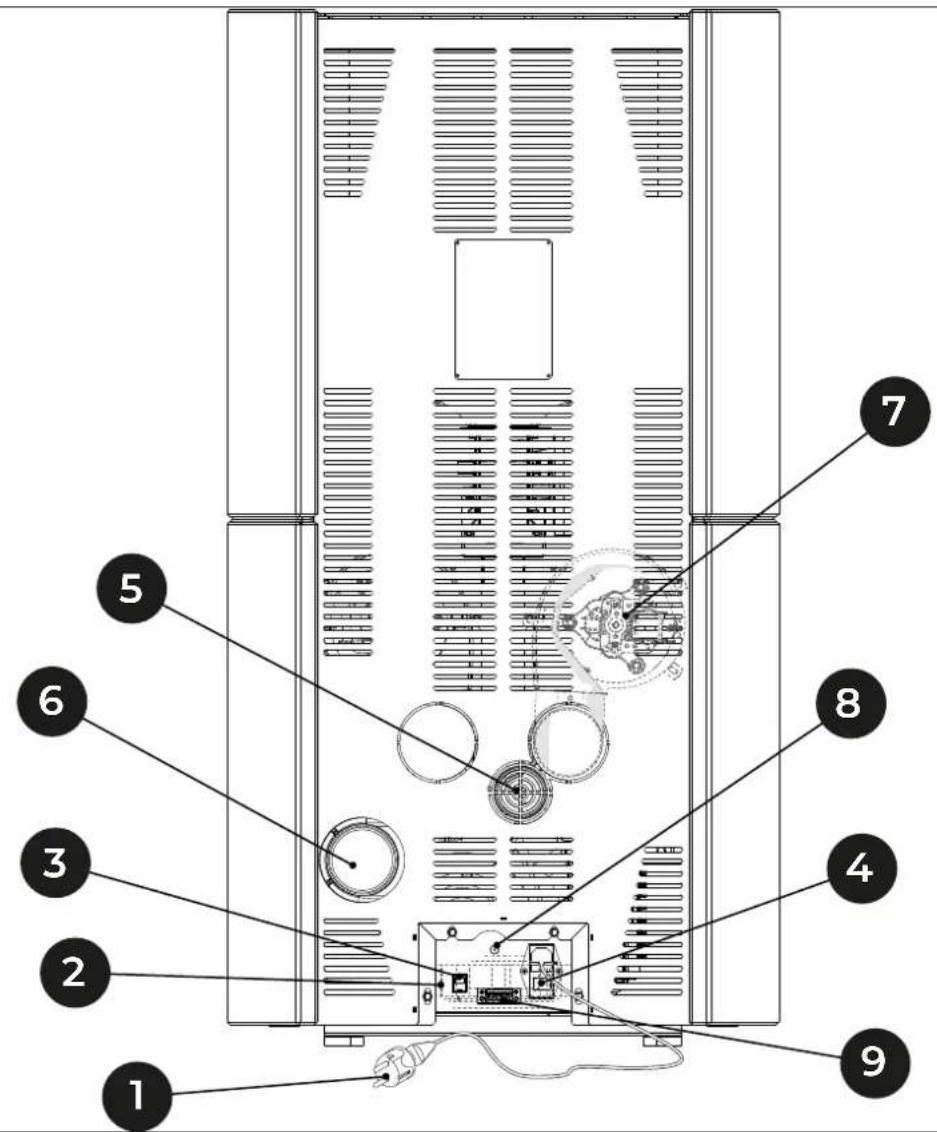

1.1 LILIBET - PRO2

1 Stromkabel
2 Raumluftgebläse
3 Anschluss RJ11
4 Zündschalter
5 Verbrennungsluftschlauch
6 Rauchabzugsrohr
7 Hinterer Ventilator (PRO 2)
8 Thermostat mit manueller Rückstellung
9 Klemmblock 6 Stifte

1.2 LILIBET - PRO2/PRO3

1 Stromkabel
2 Raumluftgebläse
3 Anschluss RJ11
4 Rauchabzugsrohr
5 Verbrennungsluftschlauch
6 Hintere Ventilatoren (PRO 3)
7 Hinterer Ventilator (PRO 2)
8 Thermostat mit manueller Rückstellung
9 Zündschalter
10 Klemmblock 6 Stifte

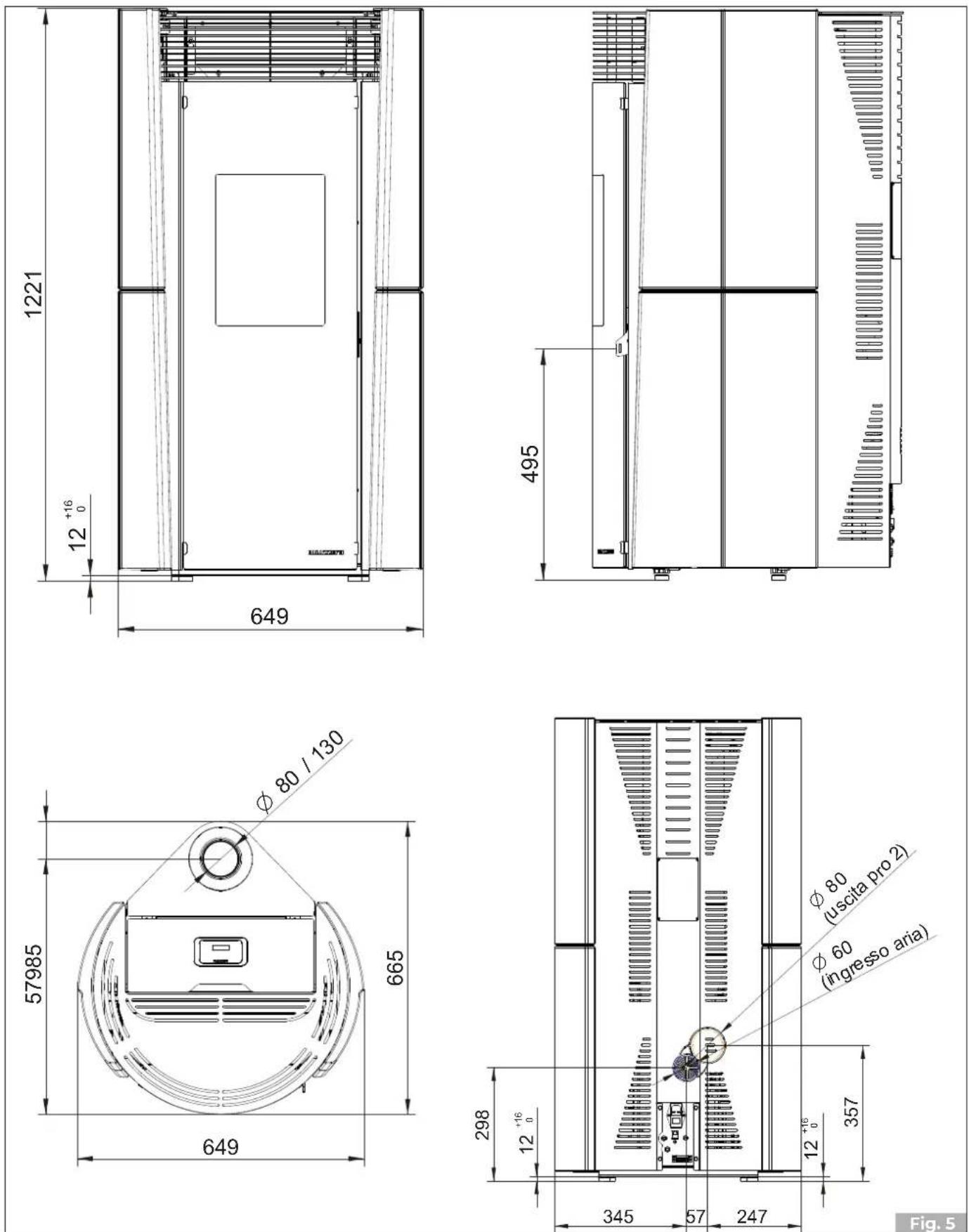

1.3 Abmessungen

1.3.1 LILIBET

1.3.2 LILIBET oberer ausgang

1.4 Technische Eigenschaften

LILIBET		LILIBET 9 LILIBET 13
		Min Max	Min Max
Gesamtwärmeleistung (Leistung)	kW	2,8	9,3	2,8	13
Leistungsgrad % 90,9 91,8 90,9 90,5
Rauchtemperatur	°C	105,9	183,6	105,9	221
Rauchgasstrom	g/s	3,38	4,91	3,38	6,33
Stündlicher Kraftstoffverbrauch	kg/h	0,64	2,11	0,64	2,99
CO-Emissionen (13% O2)	mg/Nm3	236	9	236	36
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100		∅ 110
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40 60
Kapazität des Zuführungsbehälter	kg	18
Gewicht	kg	203
Anzahl der Raumluftgebläse	n°	1 (PRO2)		2 (PRO3)
Durchsatz der Raumluftgebläse	m3/h	100

Elektrische Daten		LILIBET
		9 - 13	9 PRO2	13 PRO3
Spannung	V	230	230	230
Frequenz	Hz	50	50	50
Max. aufgenommene Leistung im Betrieb	W	55	75	130
Leistungsaufnahme bei elektrischer Zündung	W	360	360	360

LILIBET US		LILIBET US 9 LILIBET US 12
		Min Max Min Max
Gesamtwärmeleistung (Leistung)	kW	2,8	9,3	2,8	12
Leistungsgrad % 90,9 91,8 90,9 90,9
Rauchtemperatur	°C	105,9	183,6	105,9	210,7
Rauchgasstrom	g/s	3,38	4,91	3,38	5,94
Stündlicher Kraftstoffverbrauch	kg/h	0,64	2,11	0,64	2,75
CO-Emissionen (13% O2)	mg/Nm3	236	9	236	29
Rauchabzug	mm	∅ 130
Eingang Verbrennungsluft	mm ∅ 80
Außenlufteinlass	mm	∅ 100		∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40		60
Kapazität des Zuführungsbehälter	kg	15
Gewicht	kg	203
Anzahl der Raumluftgebläse	n°	1 (PRO2)
Durchsatz der Raumluftgebläse	m3/h	100

Elektrische Daten		LILIBET US
		9 - 12	9 PRO2 - 12 PRO2
Spannung	V	230	230
Frequenz	Hz	50	50
Max. aufgenommene Leistung im Betrieb	W	55	75
Leistungsaufnahme bei elektrischer Zündung	W	360	360

2 DEMONTAGE UND MONTAGE VON ÄSTHETISCHEN KOMPONENTEN

2.1 Demontage der seiten

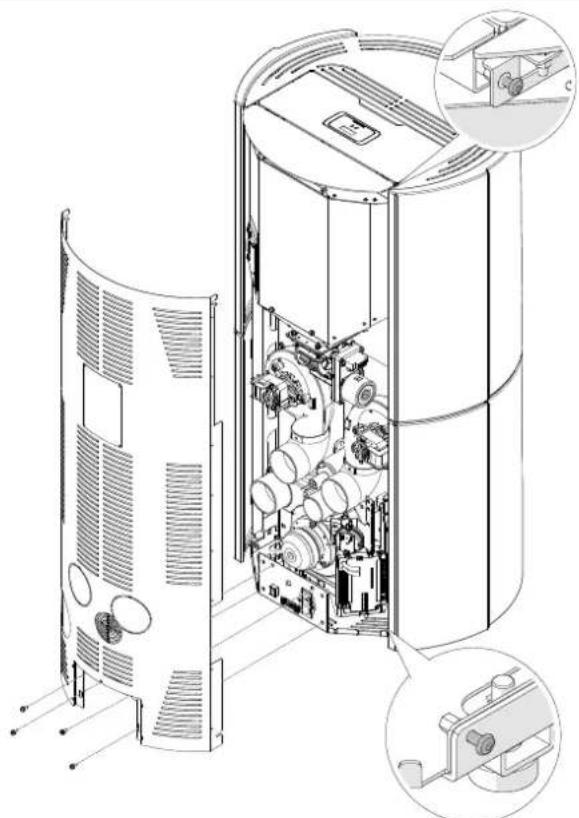

2.2 Demontage der Rückenlehne

2.3 Demontage der platte

A B A Fig. 8

• Lösen Sie die Schrauben (A) und ziehen Sie die Platte heraus (B) (Fig. 8).
  • Drehen Sie die Platte (B) und entfernen Sie die Halterung (C) (Fig. 9).

Für die Montage der Komponenten ist die entgegengesetzte Reihenfolge der Demontagefiguren erforderlich.

ÌNDICE

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
