Type de produit	Poêle à granulés (pellets)
Marque	Palazzetti
Modèle	Lilibet 12 kW US
Puissance thermique nominale	12 kW
Plage de puissance	2,8 à 12 kW
Rendement énergétique	90,9 % (min/max)
Combustible	Granulés de bois (pellets)
Capacité du réservoir	15 kg
Poids	203 kg
Sortie des fumées	Diamètre 130 mm
Arrivée d'air de combustion	Diamètre 80 mm
Prise d'air externe possible	Diamètre 100 mm
Tension d'alimentation	230 V / 50 Hz
Puissance électrique en fonctionnement	75 W max (PRO2)
Puissance d'allumage	360 W
Volume de la pièce minimum	60 m³
Nombre de ventilateurs ambiants	1 (PRO2)
Débit d'air des ventilateurs	100 m³/h
Thermostat de sécurité	À réarmement manuel
Type d'allumage	Électrique automatique
Nettoyage et entretien	Tiroir à cendres amovible, vitre céramique, ramonage annuel requis
Pièces détachées disponibles	Réservoir, ventilateurs, thermostats, joints, etc.
Réparabilité	Indice de réparabilité non spécifié, mais pièces accessibles

FOIRE AUX QUESTIONS - Lilibet 12 kW US Palazzetti

Quel type de granulés utiliser ?

Utilisez exclusivement des granulés de bois certifiés (ENplus A1 ou A2) de diamètre 6 mm. Ne pas utiliser de céréales, charbon ou autre combustible.

Comment allumer le poêle ?

L'allumage est automatique : appuyez sur le bouton d'allumage sur l'afficheur. Le poêle effectue un cycle d'allumage électrique. Assurez-vous que le réservoir est rempli et la vitre fermée.

Faut-il un conduit de cheminée spécifique ?

Oui, le poêle nécessite un conduit de fumée adapté aux appareils à granulés, avec un tirage d'environ 12 Pa. La sortie des fumées est en Ø130 mm. Respectez les distances de sécurité.

Comment nettoyer le poêle ?

Videz régulièrement le tiroir à cendres. Nettoyez la vitre avec un produit adapté. Le ramonage du conduit doit être effectué au moins une fois par an par un professionnel.

Pourquoi le poêle s'éteint-il ?

Causes possibles : réservoir vide, granulés de mauvaise qualité, obstruction du conduit, ou thermostat de sécurité déclenché. Vérifiez l'afficheur pour les codes d'erreur.

Puis-je installer ce poêle dans une petite pièce ?

Le volume minimum de la pièce est de 60 m³. Vérifiez que la pièce est bien ventilée et respectez les distances par rapport aux matériaux inflammables.

Quelle est la consommation horaire de pellets ?

La consommation varie de 0,64 kg/h (minimum) à 2,75 kg/h (maximum). Le poêle module automatiquement sa puissance pour maintenir la température.

Comment régler la température ?

Utilisez l'afficheur pour définir la température souhaitée (de 5°C à 35°C). Le poêle ajuste la puissance et le débit de granulés automatiquement.

Le poêle est-il bruyant ?

Le ventilateur ambiant produit un niveau sonore modéré (environ 40-50 dB). Assurez-vous que les grilles ne sont pas obstruées pour éviter les bruits anormaux.

Où trouver des pièces de rechange ?

Contactez un revendeur agréé Palazzetti ou consultez le site officiel. Pièces courantes : réservoir, ventilateur, thermocouple, joints de porte.

MODE D'EMPLOI Lilibet 12 kW US Palazzetti

2.1 Retrait des côtés 31
2.2 Retrait de l'arrière 31
2.3 Démontage du plan

32

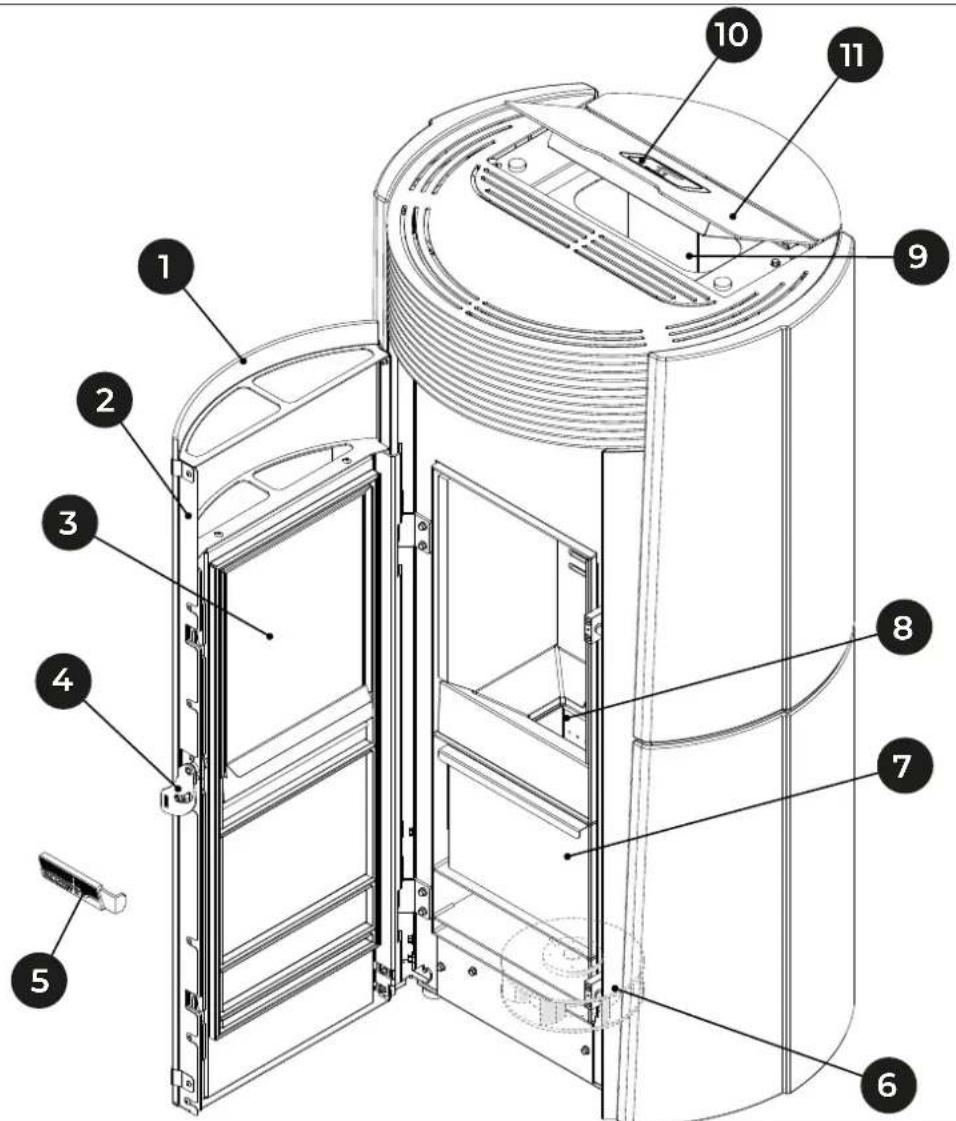

1 DESCRIPTION GÉNÉRALE

1 Vitre revêtement porte
2 Porte
3 Vitre porte interne
4 Poignée d'ouverture
5 Poignée froide
6 Ventilateur ambiant
7 Tiroir à cendres
8 Brasier
9 Réservoir granulés
10 Afficheur
11 Couvercle réservoir

1.1 LILIBET - PRO2

1 Câble d'alimentation
2 Ventilateur ambiant
3 Connecteur RJ11
4 Interrupteur d'allumage
5 Tube air de combustion
6 Tube évacuation des fumées
7 Ventilateur arrière (PRO 2)
8 Thermostat à réarmement manuel
9 Bornier 6 pins

1.2 LILIBET - PRO2/PRO3

1 Câble d'alimentation
2 Ventilateur ambiant
3 Connecteur RJ11
4 Tube évacuation des fumées
5 Tube air de combustion
6 Ventilateurs arrière (PRO 3)
7 Ventilateur arrière (PRO 2)
8 Thermostat à réarmement manuel
9 Interrupteur d'allumage
10 Bornier 6 pins

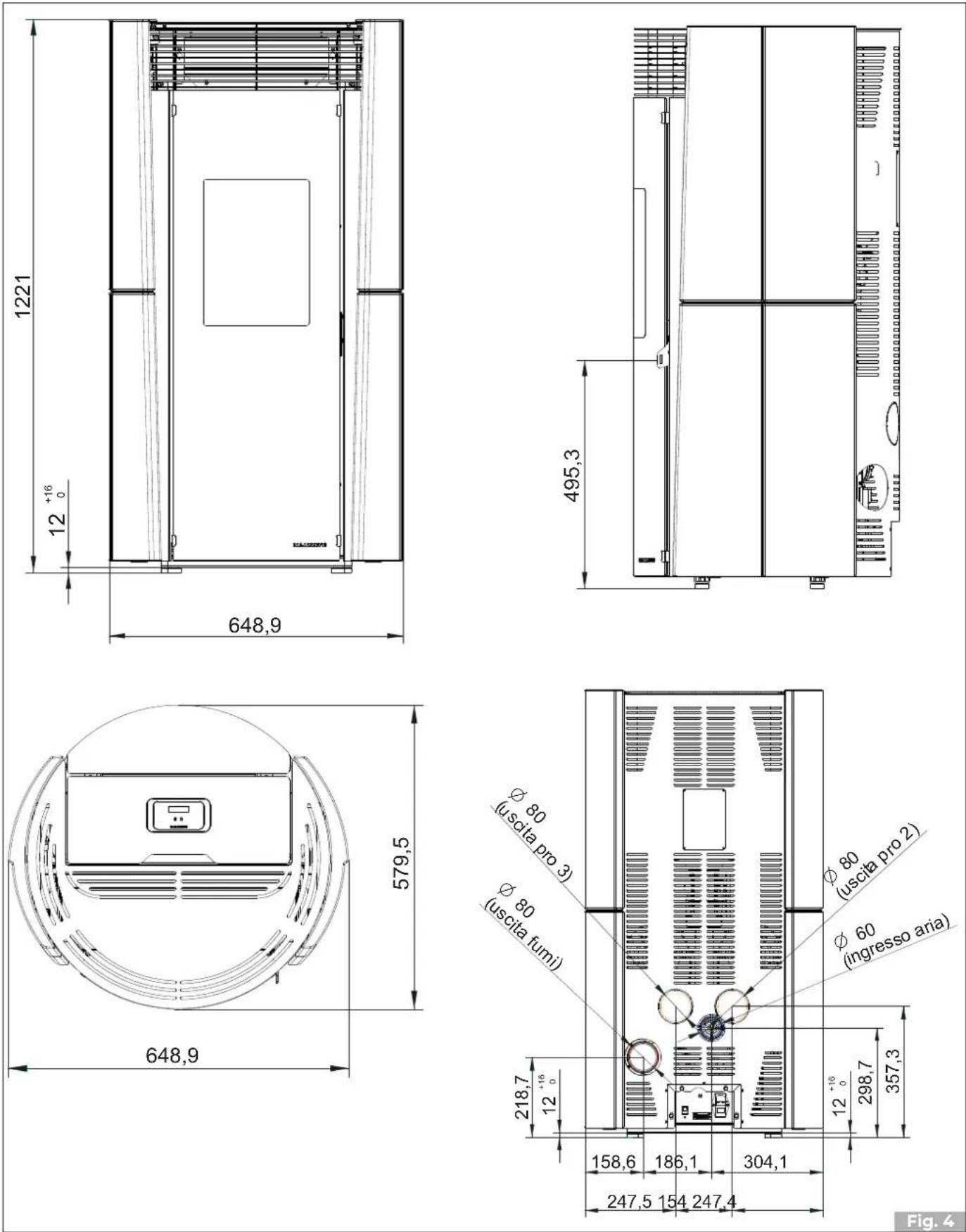

1.3 Dimensions

1.3.1 LILIBET

1.3.2 LILIBET sortie superieure

1.4 Caractéristiques techniques

LILIBET		LILIBET 9 LILIBET 13
		Min Max Min Max
Puissance thermique globale (délivrée)	kW	2,8	9,3	2,8	13
Rendement % 90,9 91,8 90,9 90,5
Température des fumées	°C	105,9	183,6	105,9	221
Débit des fumées	g/s	3,38	4,91	3,38	6,33
Consommation horaire de combustible	kg/h	0,64	2,11	0,64	2,99
Émissions de CO (à 13% d'O2)	mg/Nm3	236	9	236	36
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100		∅ 110
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40		60
Capacité du réservoir d'alimentation	kg	18
Poids	kg	203
Nombre de ventilateurs ambiants	n°	1 (PRO2)		2 (PRO3)
Capacité des ventilateurs ambiants	m3/h	100

Données électriques		LILIBET
		9 - 13	9 PRO2	13 PRO3
Tension	V	230	230	230
Fréquence	Hz	50	50	50
Puissance max absorbée durant le fonctionnement	W	55	75	130
Puissance absorbée à l'allumage électrique	W	360	360	360

LILIBET SORTIE SUPERIEURE		LILIBET US 9 LILIBET US 12
		Min Max Min Max
Puissance thermique globale (délivrée)	kW	2,8	9,3	2,8	12
Rendement % 90,9 91,8 90,9 90,9
Température des fumées	°C	105,9	183,6	105,9	210,7
Débit des fumées	g/s	3,38	4,91	3,38	5,94
Consommation horaire de combustible	kg/h	0,64	2,11	0,64	2,75
Émissions de CO (à 13% d'O2)	mg/Nm3	236	9	236	29
Sortie fumée	mm	∅ 130
Arrivée de l'air de combustion	mm	∅ 80
Prise d'air externe	mm	∅ 100		∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40		60
Capacité du réservoir d'alimentation	kg	15
Poids	kg	203
Nombre de ventilateurs ambiants	n°	1 (PRO2)
Capacité des ventilateurs ambiants	m3/h	100

Données électriques		LILIBET US
		9 - 12	9 PRO2 - 12 PRO2
Tension	V	230	230
Fréquence	Hz	50	50
Puissance max absorbée durant le fonctionnement	W	55	75
Puissance absorbée à l'allumage électrique	W	360	360

2 DÉMONTAGE ET LE MONTAGE DE COMPOSANTS ESTHÉTIQUES

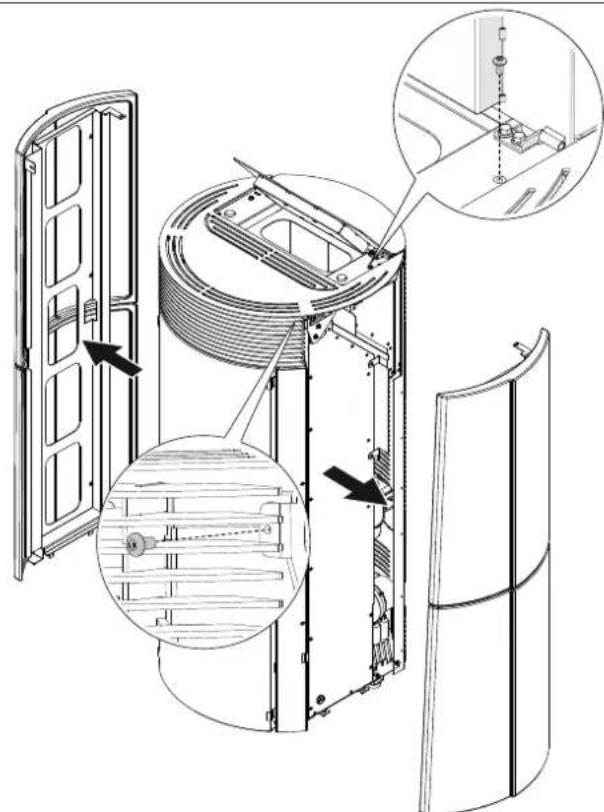

2.1 Retrait des côtés

2.2 Retrait de l'arrière

2.3 Démontage du plan

A B Fig. 8

B C Fig. 9

• Desserrez les vis (A) et retirer le plan (B) (Fig. 8).
  • Tournez le plan (B) et retirez le support (C) (Fig. 9)

Pour assembler les composants, il est nécessaire de procéder dans l'ordre inverse de celui indiqué dans les figures de démontage.
