Horizon HZ800A - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Marke	ESX
Modell	Horizon HZ800A
Produkttyp	Aktiv-Subwoofer
Kategorie	Lautsprecher
Abmessungen	240 x 79 x 315 mm
Lautsprecherdurchmesser	20 cm (8 Zoll)
Verstärkerklasse	Klasse A/B
RMS-Ausgangsleistung	1 x 100 W
Maximale Ausgangsleistung	1 x 200 W
Tiefpassfilter	50 - 150 Hz, einstellbar
Subsonic-Filter	Fixiert auf 30 Hz
Phase	0° / 180°, umschaltbar
Bass Boost	0 - 12 dB bei 60 Hz
High-Level-Eingang	0,3 - 10 V, mit automatischer Erkennung
Stromversorgung	12 V (9 - 15 V), Minus an Masse
Sicherung	25 A (ersetzbar)
Stromverbrauch	Sicherung 25 A, entsprechender maximaler Strom
Auto-Einschaltung	Spannungserkennung (DC-Offset) am High-Level-Eingang
Schutz	Überhitzung und Kurzschluss (rote LED)
Basspegel-Fernbedienung	Enthalten, kabelgebunden
Installation	Empfohlen durch Fachmann, belüfteter Raum erforderlich
Wartung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Batterie vor Installation abklemmen; High-Level-Eingang und RCA nicht gleichzeitig verwenden
Garantie	Händler oder Herstellerdokumentation konsultieren

Häufig gestellte Fragen - Horizon HZ800A ESX

Wie schließe ich die Stromversorgung des ESX Horizon HZ800A Verstärkers an?

Vor der Installation die Minuspol der Batterie abklemmen. Zuerst die GND-Klemme des Verstärkers mit einem geeigneten Kabel mit dem Minuspol der Batterie verbinden. Dann die +12-V-Klemme an ein Kabel mit integrierter Sicherung nahe der Batterie (weniger als 30 cm) anschließen. Schließlich die REM-Klemme mit dem Fernsteuerkabel des Autoradios verbinden. Die Gerätesicherung (25 A) erst nach allen Anschlüssen einsetzen.

Kann ich den High-Level-Eingang verwenden, wenn mein Autoradio keine RCA-Ausgänge hat?

Ja, der High-Level-Eingang (HI LEVEL INPUT) ermöglicht den direkten Anschluss der Lautsprecherkabel des Autoradios an den Verstärker über ein geeignetes Kabel. Achtung: High-Level-Eingang und RCA-Eingänge niemals gleichzeitig verwenden, da dies das Gerät ernsthaft beschädigen würde.

Wie stelle ich die Eingangsempfindlichkeit des Verstärkers ein?

Stellen Sie die Lautstärke Ihres Autoradios auf etwa 75 % (mittlere Position), dann drehen Sie das Potentiometer INPUT SENS., bis eine mittlere Lautstärke erreicht ist. Dies gewährleistet eine ausreichende Leistungsreserve und ein gutes Signal-Rausch-Verhältnis.

Was tun, wenn die LED PROTECT rot leuchtet?

Die rote LED zeigt Überhitzung oder Kurzschluss an. Schalten Sie das System aus und lassen Sie den Verstärker abkühlen. Überprüfen Sie, ob die Impedanz der Lautsprecher nicht zu niedrig ist und die Belüftung ausreicht. Wenn das Problem weiterhin besteht, könnte das Gerät defekt sein.

Wie verwende ich die Auto-Einschaltfunktion (Auto Turn On)?

Stellen Sie den Schalter AUTO TURN ON auf ON. Der Verstärker erkennt dann einen Spannungsanstieg (DC-Offset) am High-Level-Eingang, wenn das Autoradio eingeschaltet wird, und schaltet sich automatisch ein. Beim Ausschalten der Quelle schaltet er sich aus. Diese Funktion funktioniert mit 90 % der modernen Quellen.

Was tun bei Motorgeräuschen oder Störungen im Klang?

Verlegen Sie die Audiokabel (RCA und Lautsprecher) getrennt von den Stromkabeln. Überprüfen Sie die Masseverbindungen: Reinigen Sie die Kontaktpunkte und stellen Sie sicher, dass sie auf einer sauberen Metallfläche sitzen. Fügen Sie bei Bedarf ein zweites Massekabel zwischen Batterie und Fahrgestell hinzu.

Wie stelle ich den Tiefpassfilter und den Bass Boost ein?

Der Tiefpassfilter (LOW PASS) wird zwischen 50 und 150 Hz eingestellt, um die Trennfrequenz an den Subwoofer anzupassen. Der Bass Boost (BASS BOOST) fügt 0 bis 12 dB bei 60 Hz hinzu. Verwenden Sie ihn moderat, um Verzerrungen zu vermeiden.

Wozu dient der Phasenschalter (0°/180°)?

Der Schalter PHASE invertiert die Phase des Subwoofers von 0° auf 180°. Dies synchronisiert die Membranbewegung mit anderen Lautsprechern, um die Raumantwort zu optimieren, insbesondere abhängig von der Position des Subwoofers.

Wie verwende ich die Basspegel-Fernbedienung?

Schließen Sie die mitgelieferte Fernbedienung an den REMOTE-Anschluss des Verstärkers an. Sie können dann den Basspegel vom Fahrersitz aus einstellen, ohne auf das Gerät selbst zugreifen zu müssen.

Welche Kabel werden für die Installation benötigt?

Verwenden Sie Stromkabel mit ausreichendem Querschnitt (mindestens 4 mm² für +12 V und GND). Für das Audiosignal qualitativ hochwertige RCA-Kabel und Lautsprecherkabel mit ausreichendem Querschnitt (ca. 1,5 bis 2,5 mm²). Das REM-Kabel kann 0,5 mm² haben.

BEDIENUNGSANLEITUNG Horizon HZ800A ESX

Bittelesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Veränder in Betriebnehmen.

TECHNISCHE DATEN HZ800A

Subwoofer	20 cm (8")
Verträker	Class A/B
Ausgangsleistung RMS	1 x 100 W
Ausgangsleistung Max.	1 x 200 W
Tiefpassfilter	50 - 150 Hz
Subsonicfilter	Fixiert bei 30 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 - 12 dB @ 60 Hz
Hochgeleingänge	0,3 - 10 V
Betriebsspannung	+12 V (9 - 15 V), Minus an Masse
Sicherung	25 A
Abmessungen	240 x 79 x 315 mm

Technische Änderungen vorbehalten

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
  Die wahrend des Betriebs abgestrahnte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerätarf nicht in zu klinde oder unbelüftete Räume eingebaut werden. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel welt genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Storeinstrahlungen kommt kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts daraufuf, dass keine seriennmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschadigt bzw. entfernrt werden.

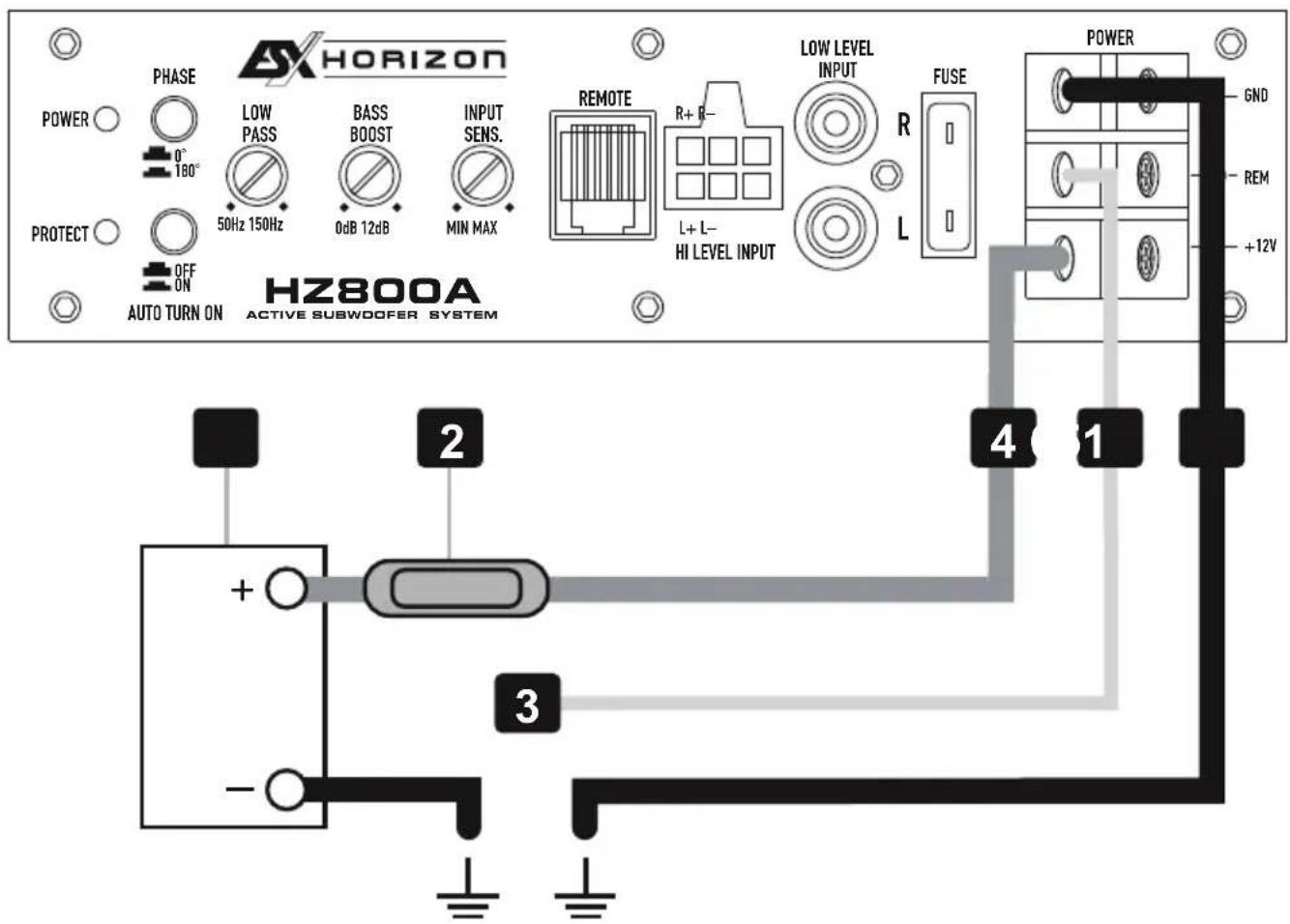

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (-) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verständers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.

Stellen Sie zunachst eine Verbindung zwischen dem GND-Anschluss [6] des Verständers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollenn Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss [4] des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierten Sicherung mit dem Pluspol der Batterie [1] verbunden werden. Diese Sicherung [2] sollte sich in Näheder Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laatsprecher-Anschlüsse ein.

Schlieben Sie nun die Einschaltleitung [3] des Steuergerats (Autoradio) an die REM-Buchse [5] des Verständlers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5mm^2 ausreichend.

Im Falle eines Defekts der Gerätesicherung [FUSE], muss diese durch eine gleichwertige ersetzt werden.

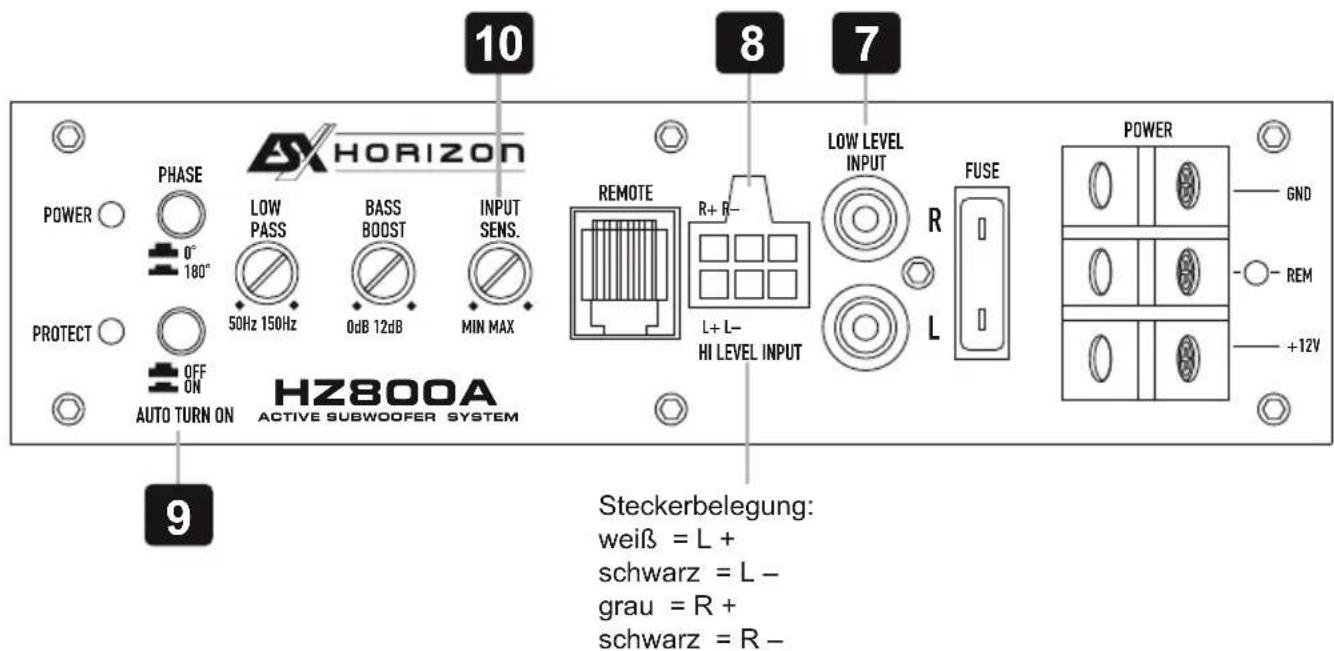

AUDIOSIGNALKABEL

Beim Anschließlich der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verständerkers [7] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringn.

HOCHPEGELEINGÄNGE

Die Hochpegeleingänge HI LEVEL INPUT [8] dienen zur Ansteuerung des Verstärkers mittels Laufsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügbar. Verlangern Sie dazu die entsprechenden Laufsprecherkabel, die aus ihrem Steuergerät führen mit geeigneten hochwertigen Laufsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Laufsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.

ACHTUNG: Benutzen Sie niemals die Hochgelegeinge und die Cinch-Eingänge gleichzeitig. Dies konnte das Gerä ernsthaft beschädigen.

AUTOMATISCHE EINSCHALTFUNKTION

Drücken Sie den Tastschalter AUTO TURN ON [9] in die Position ON. Der Versteller erkennt dann beim Einsatzalten des Steuergerätes, bei einem am Hochpegeleingang [8] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Versteller automatisch ein. Sobald das Steuererät wieder abgeschelt wird, schaltet sich der Versteller ab. Der Anschluss für die Einschaltung [3] ist in thisem Falle ohne Funktion und muss nicht belegt werden.

HINWEIS: Die Automatische Einschaltfunktion Funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen weniger alteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler INPUT SENS. [10] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT SENS. [10] im Uhrzeigersinn, bis Sie aus den Laufsprechern leichte Verzerrungen horen. Dann drehen Sie den Regler INPUT SENS. [10] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST [11] konnen Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. Achtung: Benutzen Sie diesen Regler mit Bedacht!

SCHALTBARE PHASENlage

Mit dem Tastschalter PHASE [12] kann die Phasenlage auf 0^ oder 180^ geschalte werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

REGELBARER TIEFPASSFILTER

Mit dem Regler LOW PASS [13] können Sie die gewünschte Trennfrequency einstellen. Dadurch werden nur die Freqenzen unterhalb der eingestellen Trennfrequency verstärkt und der Subwoofer spiel praziser und leistungsfähiger.

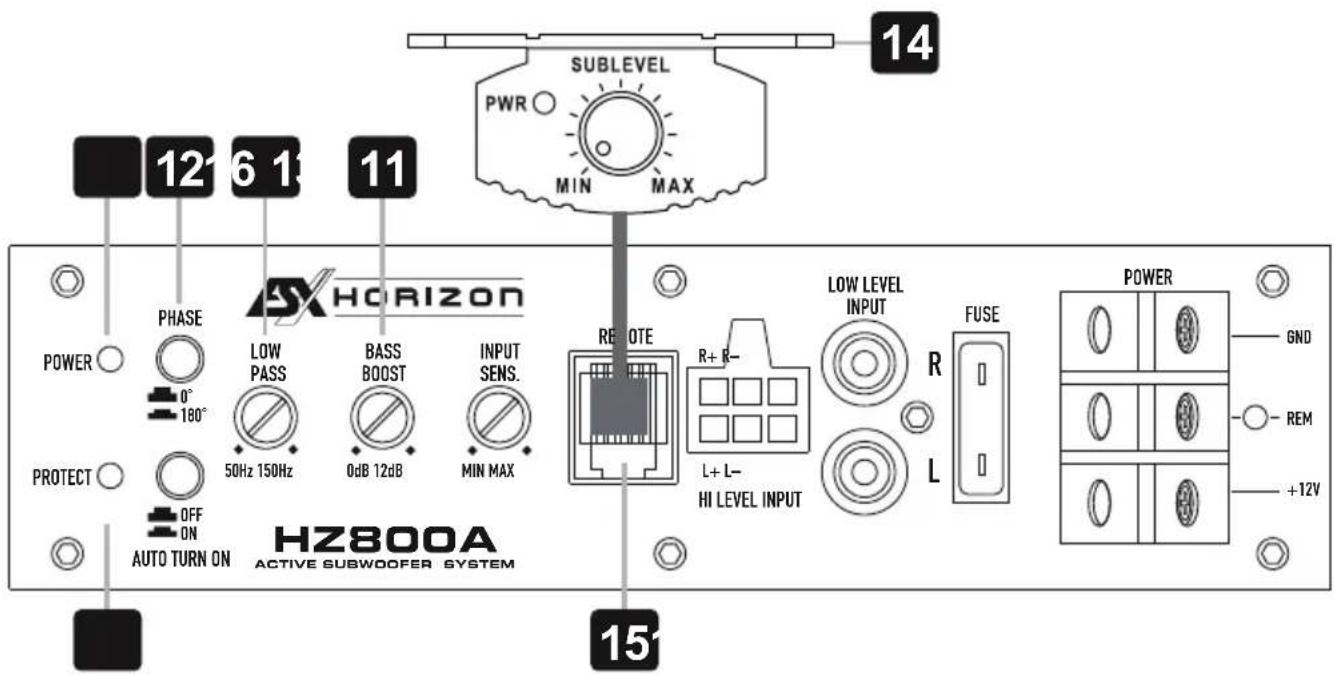

FERNBEDIENUNG

Mit der beiliegenden Kabel-Fernbedienung [14] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss REMOTE [15] mit dem beiliegenden Kabel.

SCHUTZSCHALTUNG

Die POWER LED [16] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

Die PROTECT LED [17] leuchtet rot auf, wenn das Gerät überhützt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verständner automatisch aus. Diese soll nach Behebung des Problems wieder Funktionieren.

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:

Punkt 1:

Den Veränder auf ordnungsgemäß Anschlusses überprüfen.

Prufen Sie, ob die POWER aufleucht. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) am Verträker überprüfen und nach Bedarf ersetzen.
3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beiden Kabel am Veränderter, Autoradio und Batterie-bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.
5. Überprüfen Sie, ob sich der Tastschalter AUTO TURN ON in der ON Position befindet und der HI LEVEL INPUT korrekt angeschlossen ist, falls Sie die RCA/Cinch-Eingänge AUDIO INPUT nicht verwenden.

Punkt 2:

Die PROTECT LED leuchtet auf.

1. Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollen den Sie das System ausschalten und das Gerät abkühlen halten. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.

Punkt 3:

Den Veränderter auf Audioleistung überprüfen.

1. Stellen Sie safer, dass die RCA/Cinch-Kabel am Radio und Veränderk nicht beschadigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiweusw. Überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschalteten Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.

Punkt 4:

Prufen warum beim Einsatzen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verträger entfern und den Verträger ein- und ausschalten.

2. Ist das Gerausch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererat anschließen.

Punkt 5:

Den Veränder auf übermäßig Motorengeräusche prufen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Laufsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Gerausch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prufen halten. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen, und darüber einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.
