BEDIENUNGSANLEITUNG CN03 150 MIS F Tesy

WICHTIGE SICHERHEITSMASSNAHMEUNSICHERHEITSANWEISUNGEN:

VORSICHT:

• Lesen Sie die vorliegenden Bedienungsanleitungen, bevor Sie das Gerät verwenden und bewahren Sie diese für einen zukünftigen Gebrauch auf. Beim Wechsel des Inhabers ist die Bedienungsanleitung zusammen mit dem Gerät zu übergeben.
  VORSICHT: Kinder unter 3 Jahren mussen mit Abstand vom Gerät gehalten werden, außer wenn dieselben ständig beaufsichtigt sind. Kinder im Alter von 3 bis 8 Jahren dürfen nur den Druckknopf Einsclahten/Ausschalten des Gerätes unter der Bedingung benutzen, dass das Gerät montiert ist und bereit für normalen Betrieb ist und die Kinder unter ständiger Kontrolle stehen und ihren Hinweise auf seinen Gebrauch auf geschutzte Weise gegeben sind und sie vollig die damit verbundenen Gefahren verstanden haben.
  Kinder im Alter von 3 bis 8 Jahren dürfen das Gerät an die Steckdose nicht anschließen, es einstellen, reinigen oder eine Wartung durchführren.
  Dieses Gerät darf von Kindern im Alter über 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissenschaften benutzt werden, wenn man sie beaufsichtigt oder ihren Anweisungen auf die gefahrlose Verwendung des Gerätes gegeben hat und sie damit verbundenen Gefahren verstehen! Die Kinder mussen mit dem Gerät nicht speien. Die Reinigung und die Wartung soll von Kindern ohne Kontrolle nicht erfolgen.

• VORSICHT: Einige Teile these Produktes konnen sehr heiß werden und Verbrennungen verursachen. An diesen Orten, wo es Kinder und gefährdete Personen gibt, soll spezielle Aufmerksamkeit geweckt werden.

• WARNUNG: Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden!

• Das Gerät ist nicht unter der Steckerschachtel unmittelbar zu stellen!
• Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen ausgetaucht werden, um eine Gefahr zu vermeiden.
• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sieitte, ob die auf dem Typenschild angegebene Spannung der in ihrer Wohnung angetriebenen Stromspannung entspricht.
• Das Gerät ist nur für den Zweck zu verwenden, für den es vorgesehen ist, d.h. Wohnräume zu beheizen. Das Gerät ist nicht für den gewerblichen Gebrauch geeignet. Jede andere Verwendung wird für unsachgemäß und darüber gefährlich gehalten. Der Herstellerträgt die Verantwortung für Schäden nicht, die durch eine unsachgemäß und unvernüfte Verwendung entstanden sind. Die Nichtbeachtung der Sicherheitsrelevanten Information wird für das Gerät übernommene Garantie ungültig machen!
• Verlassen Sie Ihr Haus nicht, wenn das Gerät eingeschaltet ist: überzeugen Sie sich, dass der Druckknopf in der Stellung „Ausgeschaltet" ist (dies bezieht sich auf den Konvektor mit mechanischem Betrieb).
• Halten Sie entszündliche Gegenstände wie Möbeln, Kissen, Bettwäsche, Papier, Kleidung, Gardinen usw. mit Abstand von 100cm vom Konvektor entfern.
• Verwenden Sie das Gerät nicht, wo entzündliche Stoffe gebraucht oder aufbewahrt sind (z.B.: in der Nähe von entzündlichen Gasen oder Aerosolen) - es entstehen eine sehr hohe Gefahr von Explosion und Feuer!
• Stecken Sie Fremdkörper nicht und erlauben Sie Fremdkörper in die Lüftungsöffnungen (eingehende oder ausgehende) nicht zu geraten, weil dies Stromausfall, Feuer oder Schäden im Konvektor verursachen kann.
• Das Gerät ist nicht für den gewerblichen Gebrauch geeignet, sondern nur für den privaten Gebrauch!
• Decken Sie die Schutzgitter und beschränken Sie den Luftstrom zum und vom ausgehenden und akommenden Schutzgitter nicht ab. Montieren Sie das Gerät gegen irgendwelche Oberfläche nicht. Alle Gegenstände müssen mit Abstand von 1 Meter vom Gerät vorne und seitlich sein.
  Am hauligsten liegt die Ursache fur das Überhitzen des Gerätes im Ansammeln von Flaub und Staub im Gerät. Reinigen Sie die Luftungsöffnungen mit dem Staubsauger regelmäßig, indem Sie verbindlich das Gerät aus dem Stromnetz trennen.
• Berühren Sie niemals das Gerät mit nassen oder feuchten Handen - es

entstehen eine Lebensgesefahr!

• Die Steckdose muss jederzeit leicht zugänglich sein, damit der Stecker notfalls schnellst wie möglich gezogen wird! Ziehen Sie den Stromkabel niemals oder das Gerät beim Ausschalten vom Stromnetz!
• Richten Sie Ihr Aufmerksamkeit darauf, dass die ausgegehende Luft während des Betriebes (bis mehr als 100^ ) erhitzt wird!
• Wenn Sie sich damit entscheiden, ein Gerät von dieserem Typ nicht mehr zu verwenden, ist es empfehlenswert, das Gerät durch das Schneiden des Netzkabels unverwendbar zu machen, nachdem Sie es aus dem Stromnetz ausgeschaltet haben. Es wird stark empfohlen, dass jeder weitere Risiken, die durch das Gerät entstehen können, abgeschichert werden, insbesondere wenn Kinder die amortisierte Anlage (das Gerät) als Spielzeug verwenden können.
  Vorsicht: Gebrauchen Sie这点es Gerät mit Programmer, Zähler oder einem anderen Gerät, das es automatisch einschaltet, Denn wenn das Gerät abgedeckt ist oder falsch montiert ist, eine Brandgebung entstehen.
• Legen Sie das Netzkabel, sodass es die Bewegung der Menschen nicht stört und es nicht darauf fgetereten wird. Verwenden Sie nur genehmigte Verlängerungskabel, die für das Gerät geeignet sind, d.h. sie verfügen über ein Genehmigungszeichen!
• Stellen Sie das Gerät nicht um, indem Sie es für das Netzkabelziehen und gebrauchen Sie das Netzkabel für Umstellung von Geräten nicht!
• Brechen Sie das Netzkabel nicht ab undziehen Sie es durch scharfe Ränder nicht! Stellen Sie es auf heiße Platten oder offenes Feuer nicht!

VERPACKUNG

• Nach dem Auspacken des Gerätes überprüfen Sie, ob es während des Transportierens nicht beschädigt und ob es komplett verpackt worden ist. Im Falle, dass ein Schaden oder unkomplete Anlieferung festgestellt wird, treten Sie in Kontakt mit ihrer bevollmächtigten Verkäufe!
• Schmeißen Sie den originellen Karton nicht weg! Er konnte für Aufbewährung und Transportieren gebraucht werden, um Schäden beim Transportieren vermieden zu werden!
• Das Aufräumen des Verpackungsmaterials muss auf geeignete Weise erfolgen! Die Kinder müssen davor geschützt werden, um mit den Polybeuteln nicht zu spielen!

BEDIENUNGSANLEITUNG UND ANWEISUNGEN ZUR MONTAGE DES STELLFUSSENSETS

• Dieser Konvektor ist für den Gebrauch in Wohnräumen.

Gemäß der Verordnung (EU) 2015/1188 zur Durchführung der Richtlinie 2009/125 / EG ist这点 Elektroheizgerät zur Wandumontage nicht vorgesehen!

Wichtig: Bei Wohnräumen mit Volumen über 45 m³ ist der Gebrauch in Kombination mit 2 und mehreren Konvektoren gestattet.

• Stellen Sie den Konvektor nicht unter Steckdose oder bindender Schachtel.

• Montieren Sie/ Gebrauchen Sie den Konvektor nicht

• an Stellen, wo es Zugkraft gibt, damit eine Bewirkung auf die Kontrolleinstellungen vermieden wird

• unmittelbar unter einer Steckdose;

• im Raum 1 (volume 1) für Badezimmer;

• im Raum 2 (volume 2), wenn die Kontrolltafel von Menschen nicht erreicht werden kann, der unter der Dusche oder in der Badewanne ist;

• Bevor Sie anfangen, das Set zu montieren, prüfen Sieitte, ob der Konvektor nicht angeschlossen ist!

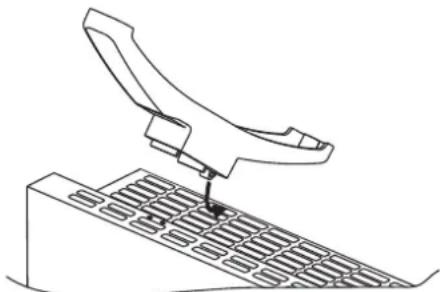

• Die Stellfübe werden an die Eingangsluftöffnungen montiert - richtig ware die Montage an die beiden Enden des Konvektors, symmetrisch - beigleichem Abstand von den Kanten des Konvektors. Zu dieserzweck - jeder Konvektor hat 2x2 Öffnungen.

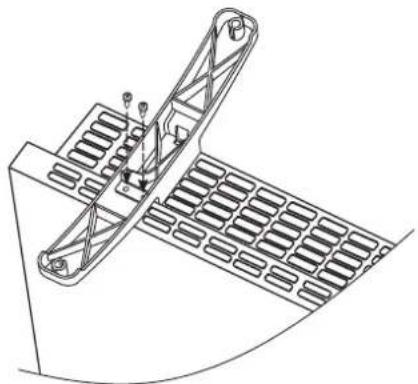

Montieren Sieitte den ersten Stellfuß - indem der hohere Teil des

Stellfußes zuerst in den Konvektor eingesetzt wird (Stehen Sieitte gegen die Vorderseite des Konvektors bleiben) - dieser Teil ist niedriger als die Frontplatte aus Metall. Dann behmen Sieitte den Schraubendreher (nicht im Set vorhanden) und schrauben Sieitte die beiden Sicherheitsschauben 3.5 × 9.5 ~mm ein. Die Schraube goes durch den Kunststoffü und wird in den Metallkasten des Konvektors eingeschaubt. Wiederholen Sieitte diese Handlungen bezüglich des zweiten Stellfußes auch.

• Das Gerät ist richtig aufgebaut, wenn der Konvektor nach der Montage auf den Boden gestellt wird und dasselbe horizontal steht. Nutzen Sieitte das Netzkabel als Seil zum Ziehen nicht. Das Bewegen erfolgt bei „kaltem" Konvektor.

• Setzen Sieitte den Konvektor mit den montierten StellfuBen auf den Boden. Bevor Sie das Gerat einschalten, prufen Sieitte, ob die Gebrauchsanweisungen am Anfang der Anleitung erfuft sind (SicherheitsmaNahmen und wichtige Bedingungen fur den Gebrauch des Konvectors). Die richtige Position ist - das Bedienfeld muss auf der Oberseite des Konvektors sein, und die FuBe auf dem Boden!

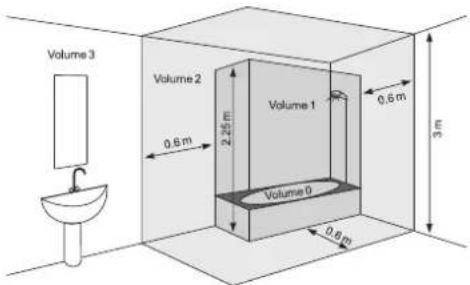

GEBRAUCH IM BADEZIMMER

• Der Konvektor ist gemäß der normalen Handelspraxis und in Übereinstimmung mit der Gesetzgebung des entsprechenden Landes (den Richtlinien für Elektrizität der Europäischen Union und den Anforderungen für spezielle Montagen oder Stellen, die Badewannen oder Duschkabinena einschließlich HD60364-7-701(IEC 60364-7-701:2006)) zu montieren.

• Wenn dieser Konvektor im Badezimmer oder in einem anderen ähnlichen Raum gebraucht wird, sind die folgenden Anforderungen bei der Montage einzuhalten: Der Konvektor hat eine Schutz IP24 (Schutz vor Wassertropfen). Deswegen ist er im Raum 2 (volume 2) (siehe das Schema unter) zu montieren, damit die Möglichkeit)dafur vermieden wird, die Kontrollafel (Schalter und Thermoregler) des Konvektors von einem Menschen erreicht wird, der unter der Dusche oder in der Badewanne ist! Der minimale Abstand vom Gerät bis der Wasserquelle muss nicht weniger als 1 Meter sein. Wenn Sie sich in Bezug auf die Montage这点es Konvektors im Badezimmer nicht sicher sind, empfehlen wir eine Beratung mit qualifiziertem Elektrotechniker.

Bemerkung: wenn die oben angegebenen Bedingungen nicht erfüllt sein können, ist die Montage im Raum 3 (VOLUME 3) gestattet.

• In nassen Räumen (Badezimmern und Kuchen) muss die Stromversorgungsquelle auf die Höhe min. 25cm vom Boden montiert werden.
• Die Elektroinstallation soll mit automatischer Sicherung versorgt sein, wobei der Abstand zwischen den Steckdosen, wenn es ausgeschaltet ist, min. 3mm sein muss.

Vielen Dank, dass Sie den Konvektor CN03 ausgewählten haben. Das ist ein Produkt, das Hezung im Winter in Abhängigkeit von den Bedürfnissen des Verbrauchers nach Erzieten komfortabler Wärme im beheizten Raum anbietet. Bei sachgemäß Betrieb und Pflege, wie in dieser Bedienungsanleitung beschreiben ist, wird das Gerätlichen ein langjähriges Funktionieren sichern.

BEDIENUNGSANLEITUNG

MECHANISCHE STEUERUNG

Betriebsmodi

Schalten Sie den Konvektor ein, drucken Sie den Knopf in Stellung "I" (Eingeschaltet), dann drehen Sie den Regler auf den von Ihnen gewürschten Grad/von 1 bis 6/, indem Sie das folgende Verhältnis in den Graden beachten:

• – Modus Frostschutz/wird aktiv, wenn die Temperatur im Raum unter 5°C sinkt/

1/2 - Sparmodus /zum Aufrechterhalten einer niedrigen Temperatur im Raum/ dieser Modus ist in der Nacht zu grabrauchen oder bei Abwesenheit der Menschen im Raum. Der angegebene Modus erlaubt das Aufrechterhalten einer bestimmten Temperatur unter den Bedingungen der Energieeinsparung.
3/4/5 - Komfortmodus /zum Aufrechterhalten einer gemäßigen Temperatur im Raum/ dieser Modus ist für die Unterstützung einer relativ hohen komfortablen Raumtemperatur während des Tages zu gelebrauchen.

6 - Maximaler Modus /zum Aufrechterhalten einer HOHEN Temperatur im Raum/. Dieser Modus ist zu gebrauchen, wenn Sie maximal hohe Temperatur der Raum

WICHITG: Die Ziffern des Thermoreglers entsprechen nicht dem konkreten Wert der Temperatur im Raum, sondern dieren sie zum praktischen Speichern der Übereinstimmung zwischen Temperatur und Anzeige des Thermoreglers.

Wenn die Temperatur im Raum niedriger als diese ist, die Sie mit Hilfe des Reglers eingestellt haben, startet der Konvektor seine Arbeit und wird bis zum Zeitpunkt des Erreichens des eingestellten Temperaturwertes in Betrieb sein. Wenn die Temperatur im Raumhigher als der mit dem Reglers eingestellte Wert ist, wird der Konvektor automatisch im Modus „Bereitschaft zum Einschlatten" umgestellt.

SCHUTZ

• Das Gerät ist mit Schutzthermoausschalter versorgt, der automatisch den Erhitzer in Fälle der Temperaturerhöhung im Konvektor über die zulässigen Werte /die so genannte Überhitzung des Gerätes/ ausschaltet.
• Der Schutzthermausschalter wiederherstellt den Betrieb des Konvektors automatisch, erst wenn die Tempartur des Gerätes unter die zulässigen Grenzwerte sindt.

SCHUTZ GEGEN UMKIPPPEN

Dieses Heizungsgerät ist mittels eines Sicherheitsschalters geschützt, der das Gerät automatisch ausschaitet, wenn es umkippt oder sich unter zu großem Winkel von der Horizontale befindet. Auf diese Weise werden Unfälle vermieden. Nach dem Zurückstellenden des Gerätes in die richtige Position wird der Konvektor im letzten eingestillten Modus weiter betrieben.

REINIGUNG

• Verbindlich schalten Sie zuerst das Gerät vom Druckknopf aus undziehen Sie den Stecker von der Steckdose an der Wand heraus. Bevor Sie mit der Reinigung des Konvektors anfangen,lassen Sie ihn abkühlen,indem Sie ihn aus der Steckdose ausschalten.
• Reinigen Sie das Gehäuse mit nassem Tuch, Staubsauger oder einer Bürste.
  -Tauchen Sie das Gerät in Wasser nie auf -ine Lebensgefahr wegen Stromausfall entstehen!
• Gebrauchen Sie niemals Benzin, Verdünner oder grobe abrasive Reinigungsmittel, weil sie den Belag des Gerätes beschädigten werden.

AUFBEWAHRUNG

• Bevor Sie den Konvektor aufräumen,{lassen Sie ihn kalt werden, indem Sie ihn aus der Steckdose trennen.
• Verwenden Sieitte die originelle Verpackung zur Aufbewährung des Konvektors, wenn derselbe einen gewissen Zeitraum nicht gebraucht wird. Auf diese Weise wird das Produkt vor übertriebener Verstaubung und Verunreigungen geschützt!
• Stecken Sie das heiße Gerät in die Verpackung nie ein!
• Das Produkt ist an einer trockenen und vor direktem Sonnenlicht geschützten Stelle aufzubewahren.

Ausrücklich wird seine Aufbewährung in feuchten und nassen Räumen verboten!

WARTUNG DES GERÄTES DURCH DEN KUNDENDIENST

• Im Falle eines Schadens des Gerätes treten Sieitte mit dem autorisierten Kundendienst in Ihrer Nähe in Kontakt /die Kundendienste sind in der Garantiekarte des Produktes angegeben/.
  Wichtig: Im Falle einer Reklamation und/oder Verletzung ihrer Rechte als Verbraucher treten Sieitte mit dem Lieferanten deses Gerätes in Kontakt an die angegebenen Adressen und auf der Internetseite der Gesellschaft: www.tesy.com

DIMENSIONEN DES GERÄTES, BEHEIZTES RAUMVOLUMEN UND FLÄCHE

Modell Beheiztes Volumen Beheizte Fläche
CN 03 050 MIS F - 500W 10* - 15 m	3	4* - 6 m²
CN 03 100 MIS F - 1000W 20* - 30 m	3	8* - 12 m²
CN 03 150 MIS F - 1500W 30* - 45 m	3	12* - 18 m²
CN 03 200 MIS F - 2000W 40* - 60 m	3	16* - 24 m²
CN 03 250 MIS F - 2500W 50* - 70 m	3	20* - 28 m²
CN 03 300 MIS F - 3000W 60* - 80 m	3	24* - 32 m²

• Minimales garantiertes beheCNTes Volumen (Flache) fur Heizung bei durchschnittlich Koefficient der Wärmeleitfähigkeit = 0.5W / (m^2K) fur den behelten Raumes. Die higheren Werte fur beheCNTes Volumen (Flache) werden bei durchschnittlich Wert der = 0.35W / (m^2K) erreicht. Standardhöhe der Räume - 2,5 Meter.

Hinweise für Umweltschutz

Die garbauchten Elektragerste enthalten Wertstoffe, deshalb sind sie nicht mit dem Hausmull gewezwuerfen! Wir bisher Sie die darung, dass Sie ihren aktiven Beitrag zur Umwelt- und Ressourcenschutz leisten. Stellen Sie den entsprechenden Abfallstellen das garbauchte Gerät zur Verflügung (wen solche vorhanden sind).

TABLELE 2: ERFORDERLICHE ANGABEN ZU ELEKTRISCHEN EINZELRAUMHEIZGERÄTEN
Modellkennung(en): 1.CN03 050 MIS F 2. CN03 100 MIS F 3. CN03 150 MIS F 4. CN03 200 MIS F 5. CN03 250 MIS F 6. CN03 300 MIS F 230V~50Hz

Anlage	Symbol	Wert 1	Wert 2	Wert 3	Wert 4	Wert 5	Wert 6	Einheit	Anlage	Einheit
Wärmeleistung									"Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufahr (bitte eine Möglichkeit auswahlen)"
Nennwärmeleistung P	nom	0,50	1,00	1,50	2,00	2,50	3,00	kW	manuelle Regelung der Wärmezufahr mit integriertem Thermostat	[nein]
Mindestwärmeleistung (Richtwert) P	min	0,00	0,00	0,00	0,00	0,00	0,00	kW	manuelle Regelung der Wärmezufahr mit Rückmeldung der Raum- und/oder Außentemperatur	[nein]
Maximale kontinuierliche Wärmeleistung	Pmax,c	0,50	1,00	1,50	2,00	2,50	3,00	kW	"elektronische Regelung der Wärmezufahr mitRückmeldung der Raum- und/oder Außentemperatur"	[nein]
Hilfsstromverbrauch									Wärmeabgabe mit Gebläseunterstützung	[nein]
Bei Nennwärmeleistung	elmax	0,44	0,91	1,42	1,89	2,41	2,87	kW	"Art der Wärmeleistung/Raumtemperaturkontrolle(bitte eine Möglichkeit auswahlen)"
Bei Mindestwärmeleistung	elmin	0,00	0,00	0,00	0,00	0,00	0,00	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	[nein]
Im Bereitschaftszustand	elSB	0,00	0,00	0,00	0,00	0,00	0,00	kW	zwei oder mehr manuelleinstellbare Stufen, keine Raumtemperaturkontrolle	[nein]
									Raumtemperaturkontrolle mit mechanischem Thermostat	[ja]
									mit elektronischer Raumtemperaturkontrolle	[nein]
									elektronische Raumtemperaturkontrolle und Tageszeitregelung	[nein]
									elektronische Raume pmeraturkontrolle und Wochentagsregelung	[nein]
									Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
									Raumtemperaturkontrolle mit Prasenzerkennung	[nein]
									Raumtemperaturkontrolle mit Erkennung offener Fenster	[nein]
									mit Fembedigungsoption	[nein]
									mit adaptiver Regelung des Heizbeginnis	[nein]
									mit Betriebszeitbegrenzung	[nein]
									mit Schwarzkugelsensor	[nein]

TESY Ltd

48 Madara Blvd,

Shumen, 9700,

Bulgaria

Lesen Sieitte die Vorschlage in der unterstehenden Tabelle,bevor Sie das Kundebetreungszentrum zu kontaktieren:

PROBLEM ursache Lösung
Das Gerät faktioniert nicht Keine Netzspannung.		Stellen Sie den Stecker in eine Steckdose ein und überprüfen Sie die Position des EIN / AUS-Schalters.
	Stellen Sie sichere, dass das Gerät angeschlossen ist und die Steckdose faktioniert.
Der Raum ist nicht warm genug, obwohl das Gerät heißt ist	Gerät überhützt. Der Überhitzungsschutz begrenzt die Wärmeabgabe.	Beseitigen Sie die Ursache (Decke, Schmutz oder verstopfter Lufteinggang oder -ausgang). Beachten Sie die in der Montageanleitung angegebenen Mindestabstände um das Gerät.
	Der Wärmebedarf im Raum istHigher als der vom Gerät abgegebene Wärme.	Wärmerverluste beseitigen. (Fenster und Türen schreiben. Ständige Belüfung vermeiden.)
	Stellen Sie sichere, ob die Leistung Ihres Geräts an die große des Raums angepasst ist.	Die empfehlene Leistung beträgt durchschnittlich 100 W/m2 bei einer Deckenhöhe von 2,50 m oder 30 W/m3.
Die Wand darüber dem Gerät weist Verschmutzungen auf	Verschmutzungen an der Wand entstehen durch Luftverschmutzung.	Stellen Sie sichere, dass der Raum regelmäßig mit frischer Luft beluftet wird, insbesondere wenn geraucht wird.
Schall / Gerausche Während des Aufheizens sowie kurz nach Erreichen der eingestalten Temperatur ist ein leises Geräusch nicht ungewöhlich.		Dieser Effekt beruht auf der tatsächlichen Ausdehnung der Materialien mit dem raschen Temperaturanstieg und der anschließenden Abkühlung der bei der Herstellung des Gerätes verwendeten Metalle.
Gelbliche Flecken auf dem Gitter Solche Flecken können durch das Abdecken des Geräts mit feuchten Kleidungsstücken entstehen.		Decken Sie das Produkt nicht ab! Dies ist nicht zulässig, da es die Konvektion der Luft blockiert und das Gerät irreparabel beschäftigt, was eine ernsthafte Gefahr für ihre Gesundheit und Ihr Eigentum darstellt.

ATTENTION:
