BEDIENUNGSANLEITUNG KD-50X73K SONY

Über die Anleitungen

Dieses Fernsehgerät wird mit den folgenden Anleitungen gefelfert. Bewahren Sie die Anleitungen zum späteren Nachschlagen auf.

Einrichtungshandbuch

• Installation und Einrichtung des Fernsehgeräts.

Referenzanleitung (these Anleitung) / Sicherheitsdokumentation

• Sicherheitsinformation, Fernbedienung, Störungsbehebung, Wandmontage, Technische Daten usw.

Hilfe (On-screen-Anleitung)

• Einstellungen, Funktionen, Internetverbindung, Störungsbehebung usw.
  Zum Offnen drucken Sie die HELP-Taste an der Fernbedienung und wahlen Sie Hilfe.

• Sie können die Hilfe mit ihrem Smartphone aufrufen.

Einstellungenmenus konnen ohne Vorankündigung geändert werden.

WICHTIG - Lesen Sie die Endbenutzer-Lizenzvereinbarung, bevor Sie Ihr Sony-Produkt verwenden. Die Verwendung Ihres Produkts bedeutet, dass Sie die Endbenutzer-Lizenzvereinbarung akzeptieren. Die Endbenutzer-Lizenzvereinbarung zwischen Ohnen und Sony ist online auf der Sony-Website (https://www.sony.net/tv-software-licenses3/) oder auf ihrem Produkt-Bildschirm verfügbar. Drucken Sie Schnelleinstellungen) auf der Fernbedienung und wahlen Sie [Einstellungen] [Geräteinstellungen] [Info] [Rechtliche Hinweise] [Hinweise und Lizenzen].

Hinweis

• Lesen Sie sich vor der Bedienung des Fernsehgerats die "Sicherheitsinformationen" durch.
• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.
• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und konnen vom tatsächlichen Produkt abweichen.
  Das m^ / m^ xx" das in der Modellbezeichnung angegeben wird, entspricht einer Ziffer, die sich auf das Design, die Farbe oder das System des Fernsehgerats bezieht.

Position des Bezeichnungsschildes

Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat)* und Bemessungsdaten für die Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung.

• Nur in bestimmen Regionen/Ländern bzw. für bestimmte Fernsehmodelle.

WICTIGER HINWEIS

Hinweis für Funkgeräte

Hiermit erklart Sony Corporation die Funkanlagentypen KD-50X72K, KD-50X73K, KD-43X72K, KD-43X73K der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklarung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.eu

Für把这些Funkgerat gelten die folgenden Einschränkungen fur die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Das Freuenband 5150 - 5350 MHz ist auf den Einsatz drinnen beschränkt.

Sicherheitsinformationen

Transport

• Vor dem Transport des Fernsehgerätsziehen Sieitte alle Kabel aus dem Gerät.
  Zum Transport eines groBen Fernsehgerats sind zwei oder mehr Personen nötig.
• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unter dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.
• Halten Sie das Fernsehgerät sicher an der Unterseite fest, wenn Sie es anheben oder transportieren.

• Setzen Sie das Fernsehgerät beim Transport weder Stößen noch starken Erschütterungen aus.
• Wenn Sie das Fernsehgerat für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.

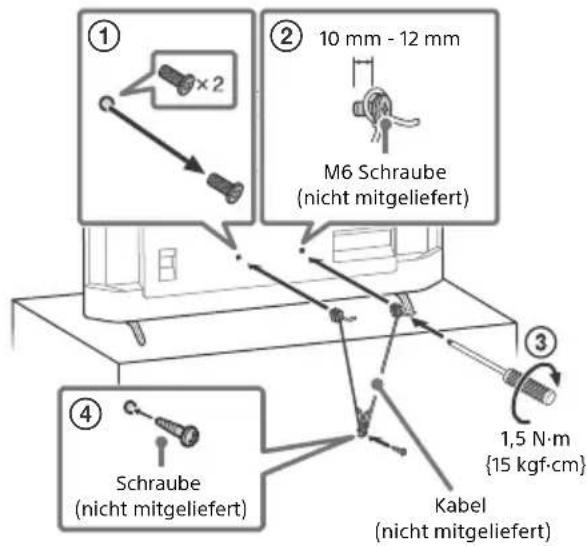

Verhinderung des Umkippens

Fernbedienung und Fernseher

Die Form der Fernbedienung sowie das Layout, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät-Modell/von den Einstellungen des Fernsehgeräts variieren.

1 (Mikrofon)/ (Google Assistant): Verwenden Sie Google Assistant*2 oder Sprachsuche*.Um Hinweise zur Steuerung Ihres Fernsehgerats zu erhalten, drucken Sie die Mikrofontaste auf der Fernbedienung und sagen Sie „Hinweise zur Spracherkennung".*1 / / / / Navigation und Auswahl auf dem Bildschirmmenu. TV: Schalten Sie auf Eingang.

2 (Power)
Zifferntasten
+/Info/Text aufdecken): Zeigt Informationen an.
(Text): Diese Taste zeigt Textinformationen an.

3 (YouTubeTM/Freeview Play)³/ NETFLIX / Disney+ / Prime Video / Farbstaten
4GUIDE:Zeigen Sie die digitale TV-Programmübersicht an.

REC LIST: Aufnahmeliste von USB HDD anzeigen setzen.

(Eingangswahl): Eingangsquelle usw.
anzeigen halten und auswahlen.

(Schnelleinstellungen):

Schnelleinstellungen anzeigen halten.

BACK/

HOME

5 +/-(Lautstärke)

(Springen)

(Stummschalten)

CH + / - / 巴 Wahlen Sie den Kanal oder die nachste (B) oder vorherige (B) Seite.

6 AUDIO: Auswahl von mehrsprachigem Ton oder Zweikanalton (abhängig von der Programmquelle).

(Untertitleinstellung)

HELP: Zeigen Sie das Hilfe-Menu an.

<</>>/>>/11

REC: Aufnahme des Programms, das derzeit wiedergegeben wird, auf USB HDD. EXIT

7 (Power)
8 Sensor der Fernbedienung / LED

1 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle/Sprachen.
2 Der Google Assistant oder die Sprachsuche erfordern eine Internetverbindung.
*3 Funktion wird nur in bestimmten Regionen/ Ländern bzw. für bestimmte Fernsehmodelle unterstützt.

Weitere Informationen finden Sie in der Hilfe.

Montieren des Fernsehgerats an der Wand

Verwenden der optionalen Wandhalterung (SU-WL450)* (nicht mitgeliefert)

An die Kunden:

Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfeihlt Sony dringend, die Montage des Fernsehgeräts von Sony-Handlern oder lizenzierten Fachleuten durchführten zu halten. Versuchen Sie nicht, es selbst zu montieren.

An Sony-Handler und -Fachleute:

Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieser Produkte ihre volle Aufmerksamkeit der Sicherheit.

Installationsinformationen Wandhalterung

Anleitungen zur Montage der Wandhalterung
finden Sie in den Installationshinweisen
(Wandhalterung) auf der Produktseite Ihres
Fernsehgerätmodells.
https://www.sony.eu/support

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage these Fernsehgeräts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann.
• Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.

• Wandeinbauten sollenn nur von qualifiziertem Fachpersonal ausgeführrt werden.
  Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL450

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konziert.
  Durchmesser und Länge der Schrauben variieren je nach Modell der Wandhalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen.
  Lagern Sie die nicht verwendeten Schrauben sowie den Tischständer an einem sicheren Ort, bis Sie den Tischständer anbringen möchten. Halten Sie die Schrauben von kleinen Kindern fern.

• Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.

Störungsbehebung

Zur allgemeinen Störungsbehebung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, Fernsehgerä reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus.

1 Starten Sie Ihr Fernsehgerät neu, indem Sie die Netztaste auf der Fernbedienung etwa f芮f Sekunden lang drucken. Das Fernsehgerät wird neu gestartet. Wenn das Fernsehgerät nicht wiederhergestellt wird,ziehen Sie das Netzkabel aus der Steckdose, drucken Sie dann die Netztaste am Fernsehgerät und setzen Sie sie los. Warten Sie zwei Minuten und schlieBen Sie das Netzkabel an.
Alternative drücken Sie etwa 40 Sekunden lang die Netztaste am Fernsehgerät, bis sich das Fernsehgerät ausschaltet.
2 Schlagen Sie im Hilfe-MENU nach, indem Sie auf der Fernbedienung die Taste HELP drucken.

3 Verbinden Sie Ihr Fernsehgerät mit dem Internet, und führen Sie ein Softwareupdate durch. Sony empfeht, die Software des Fernsehgeräts zuactualisieren. Softwareupdates verbessern die Leistung oder fugen neue Funktionen hinzu.
4 Besuchen Sie die Sony-Supportwebsite (Informationen finden Sie am Ende dieser Anleitung).

Wenn Sie das Fernsehgerät anschließen,{lösst es sich unter Umständen nichttocfort wieder durch Drucken der Ein-/Ausschalttaste auf der Fernbedienung oder am Fernsehgerät einschalten.

Es dauert eine Weile, das System zu initialisieren.
Warten Sie ungebärne eine Minute und versuchen Sie es dann erneut.

Die Fernbedienung Funktioniert nicht.

Tauschen Sie die Batterien aus.
Das Password für die Kindersicherung wurde vergessen.
- Geben Sie 9999 als PIN ein, und geben Sie dann die neue PIN ein.

Weitere Informationen zur Störungsbehebung finden Sie in der Hilfe.

Technische Daten

System

Bildschirmsystem: LCD-Bildschirm

(Flüssigkristallbildschirm), LED-

Hintergrundbeleuchtung

Fernsehnorm: Hangt von Landes-/

Bereichsauswahl/Fernsehgerätemodell ab

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satellit: DVB-S/DVB-S2

Farbsystem: PAL/SECAM

Kanalbereich: Hangt von Landes-/

Bereichsauswahl/Fernsehgerätemodell ab

Analog: UHF/VHF/Kabel

Digital: UHF/VHF/Kabel

Satellit: IF Frequenz 950-2150 MHz

Tonausgabe: 10 W + 10 W

Wireless-Technologie

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® Version 5.1

Frequenzbänder

Frequenzbereich Ausgangsleistung
WLAN (Fernseher)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 23,0 dBm
5470-5725 MHz	< 30,0 dBm
5725-5875 MHz	< 13,98 dBm
Bluetooth® (Fernseher)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (Fernbedienung)
2400-2483,5 MHz < 10,0 dBm

Eingangs-/Ausgangsbuchsen

Antenne/Kabel

75 Ohm, externer Anschluss für VHF/UHF

Satellitenantenne

Buchsenverbindung vom Typ F, 75 Ohm.

DiSEc 1.0, LNB 13 V/18 V & 22 kHz Ton,

Einkabelsystem EN50494.

HDMI IN 1/2/3/4 (HDCP 1.4 / 2.2-kompatibel)

Video:

HDMI-Videoformat:

640× 480p (60 Hz), 720× 480i (60 Hz), 720×

576i (50 Hz), 720 × 480p (60 Hz), 720 × 576p

(50 Hz), 1280 × 720p (60 Hz, 50 Hz), 1920 ×

HDMI PC Unterstützunges Format:

640 × 480 @ 60, 800 × 600 @ 60,

1024× 768@60,1280× 720@60,

1920 × 1080 @60, 1920 × 1200 @60,

2560 × 1440@59,95,3840 × 2160@60

Audio:

Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio

Optische Digitalbuchse (zwei Kanäle, lineares

PCM: 48 kHz 16 Bit, Dolby Audio)

(Stereo-Minibuchse)

Kopfhorer

1,2(HDDREC)

Der USB-Anschluss 1 unterstutzt High-SpeedUSB (USB 2.0)

Der USB-Anschluss 2 unterstutzt High-SpeedUSB (USB 2.0)

Einschub CAM (Zugangskontrollmodul)

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach

Betriebsumgebung des Netzwerks kann die

Verbindungsgeschwindigkeit variieren.

Kommunikationsrate und

Kommunikationsqualität können nicht

garantiert werden.)

Stromversorgung, Produktdatenblatt und anderes

Stromversorgung

220 V bis 240 V Wechselspannung, 50 Hz

BildschirmgroBe (Diagonale) (Ca.)

KD-43X7xK: 108 cm / 43 Zoll

KD-50X7xK: 126 cm / 50 Zoll

Leistungsaufnahme

Im [Standard]-Modus

KD-43X7xK: 118 W

KD-50X7xK:138W

Stromverbrauch im Standby-Betrieb* 2^5^6

0,50 W (10 W im Software-/-EPG-

(Akitialisierungsmodus)

Anzeigeauflosung (horizontal × vertical) (Pixel)

3840 × 2160

Ausgangsleistung

500 mA (für USB1 und USB2)

Abmessungen (Ca.) (B× H× T) (cm)

mit Tischständer

KD-43X7xK:97,0×61,7×20,9

KD-50X7xK: 112,7 × 70,8 × 23,1

ohne Tischständer

KD-43X7xK:97,0×56,7×8,4

KD-50X7xK: 112,7 × 65,8 × 8,6

Gewicht (Ca.) (kg)

mit Tischständer

KD-43X7xK:9,1

KD-50X7xK:12,4

ohne Tischständer

KD-43X7xK:8,9

KD-50X7xK: 12,2

Sonstiges

Sonderzubehör

Wandhalterung: SU-WL450

Schraubendurchmesser und -länge:

10 mm - 12 mm

Rückwärte Abdeckung

desFernsehgerats

Betriebstemperatur: 0^ - 40^

Betriebsluftfeuchtigkeit: 10% - 80% relative

Luftfeuchtigkeit (nicht kondensierend)

1 SchlieBen Sie Ihr Audiosystem an HDMI IN 1 an, um den Fernsehton an Ihr Audiosystem weiterzuleiten.
2 These Informationen gelten für die EU und andere Länder, deren einschlagige Vorschriften auf der EU-Verordnung zur Energieverbrauchskennzeichnung basieren.
3 Der Energieverbrauch in kWh pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.
4 Der Energieverbrauch in kWh pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 8 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.
5 Der Stromverbrauch im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.
6 Die Standby-Leistung steigt, wenn der Fernseher mit dem Netzwerk verbunden ist.

Hinweis

Die Verfugbarkeit des optionalen Zubehörs hangt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
- Änderungen, die dem technischen Fortschnitt dieren, bleiben vorbehalten.
- Für die Nutzung des Google Assistant konnen Abonnements für Dienste und Anwendungen erforderlich sein, und es konnen zusätzliche Bedingungen, Bedingungen und/oder Gebühren gelten.
- Das Produktdatenblatt in dieser Anleitung bezieht sich auf die DELEGIERTE VERORDNUNG (EU) 1062/2010 DER KOMMISSION. Informationen zu (EU) 2019/2013 finden Sie auf der Website der Verordnung.

Hinweise zu Funktionen für digitale Sender

• Digitalfernsohen (terrestrisches DVB-T, Satellit und Kabel), interaktivive Dienste und Netzwerkfunktionen sind möglicherweise nicht in allen Ländern oder Regionen verfügbar. Einige Funktionen sind möglicherweise bei einigen Anbietern und in manchen Netzwerkumgebungen nicht aktiviert oder Funktionieren elev. nicht ordnungsgemäß. Einige TV-Dienstleister verlangen u. U. eine Gebuhr für ihre Dienste.
• Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-, H.264/MPEG-4 AVC- und H.265/HEVC-Codecs. Eine Kompatibilität mit allen Betreibern/Dienstsignalen, die sich im Laufe der Zeit ändern können, kann jeder nicht garantiert werden.
  Die Transparenzerklarung im Zusammenhang mit dem Medienstaatsvertrag finden Sie hier https://www.sony.de/electronics/support/articles/00245690

Information zu Warenzeichen

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
- In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories Licensing Corporation.
- Google TV und verwandte Logos sind Marken von Google LLC.
- Netflix ist eine eingetragene Marke von Netflix, Inc.
- DiSEqCTM ist ein Markenzeichen der EUTELSAT. Dieses Fernsehgerat unterstützt DiSEqC 1.0. Dieses Fernsehgerat eignet sich nicht zum Steuern von Motorantennen.
- TUXERA ist ein eingetragenes Markenzeichend der Tuxera Inc. in den USA und in anderen Ländern.
- Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.

Produktregistrierungsnummer (DELEGEIERTE VERORDNUNG (EU) 2019/2013 DER

KOMMISSION)

KD-43X72K: (1020103),

KD-43X73K: (1020117),

KD-50X72K: (1020119),

KD-50X73K: (1020120)
