BEDIENUNGSANLEITUNG FC 260 QLIMA

Sehr geehrte Damen und Herren,

Glückwunsch zum Kauf Ihres Deckenventilators. Sie haben ein hochwertiges Produkt gekauft, das Ihnen jahrelang Freude bereiten wird, wenn es verantwortungsbewusst genutzt wird. Bitte lesen Sie zuerst die Gebrauchsanleitung, um die optimale Lebensdauer Ihres Deckenventilators sicherzustellen. Im Auftrag des Herstellers bieten wir eine 2-Jahres-Garantie auf Material- und Produktionsmängel.

Viel Spaß mit Ihrem Deckenventilators.

Mit freundlichen Grüßen,

PVG Holding B.V.

Kundenservice

1 BITTE LESEN SIE ZUERST DIE GEBRAUCHSANLEITUNG.

2 BEI FRAGEN, WENDEN SIE SICH AN IHREN HÄNDLER.

16	17	18	19	20	21
Netzteil	ST5 x 24Gewindeschraube	M6 x 12Flügelschraube	M6Stangenschraube	Drahtkappe	M4 x 8Schraube
1 Stk. 4 Stk.4 Stk.	3 Stk. 1 Stk.6 Stk.

(Abb. 2)

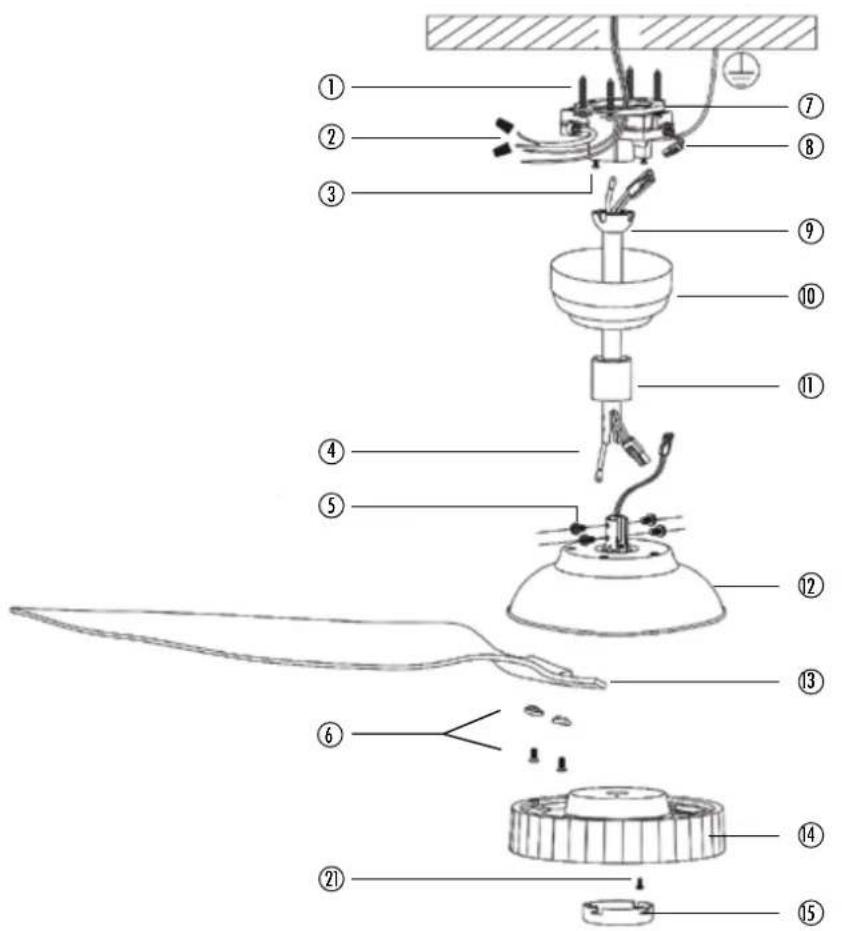

PRODUKTÜBERSICHT:

① ST5 x 24
Gewindeschrauben
② Einlass 100-240 V AC
③ M4 x 10 Schrauben
4 Sicherheitskabel
⑤ M6 Stangenschraube
6 M6 x 12
Flügelschraube
⑦ Montageklemme
8 Netzteil
9 Haltestange
10 Abdeckung
⑪ Kabelabdeckung
12 Verdrahtungs- abdeckung
13 Flügel
14 Lampenschirm
15 Untere Abdeckung
16 Netzteil
17 ST5 x 24
Gewindeschraube
18 M6 x 12
Flügelschraube
19 M6x12
Stangenschraube
20 Drahtkappe
21 M4 x 8 Schraube

DIRECTIONS FOR USE (DE)

• Bitte lesen Sie die Anleitung sorgfältig durch, bevor Sie das Gerät benutzen, und bewahren Sie sie für den zukünftigen Gebrauch auf. Installieren Sie dieses Gerät nur, wenn es lokalen/nationalen Gesetzen, Verordnungen und Standards entspricht.
• Der Deckenventilator ist für die Nutzung im Innenbereich vorgesehen.
• Überprüfen Sie das Gerät nach dem Auspacken auf Schäden. Verwenden Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich an den Kundendienst Ihres örtlichen Händlers. Halten Sie das Verpackungsmaterial (Plastiktüten usw.) von Kindern fern, da dies zu gefährlichen Situationen für Kinder führen kann.
• Es sind keine Modifikationen am Sicherheitssystem erlaubt.
• Dieses Produkt ist gemäß der Norm EN 60335 konstruiert, sofern zutreffend.

SICHERHEITSVORKEHRUNGEN:

Wichtig: Bitte vor der installation durchlesen:

• Bevor Sie mit der Installation des Ventilators beginnen, schalten Sie die Sicherung im Sicherungskasten aus.
• VORSICHT: Lesen Sie alle Anweisungen und Sicherheitshinweise durch, bevor Sie Ihren neuen Ventilator installieren. Siehe die begleitenden Montagediagramme.
• Stellen Sie sicher, dass alle elektrischen Verbindungen entsprechend dem National

Electric Code ANSI/NFPA 70 und lokalen Gesetzen hergestellt wurden. Beauftragen Sie einen zugelassenen Elektriker, falls Sie mit dem Einbau von Stromleitungen nicht vertraut sind.

- Stellen Sie sicher, dass sich die Ventilatorflügel an der ausgewählten Montagestelle frei drehen können. Lassen Sie einen Mindestabstand von 2,1 m zum Fußboden und von 45 cm zwischen den Flügeln und der Wand.

- WARNUNG: Um die Brandgefahr oder die Gefahr eines Stromschlags oder von Verletzungen zu verringern, nehmen Sie die Montage an einer mit „Acceptable for Fan Support of 15,9 kg (35 lbs) or less“ (Für Ventilatoren bis zu 15,9 kg geeignet) gekennzeichneten Deckenhalterung und nutzen Sie die mit der Deckenhalterung mitgelieferten Montageschrauben..

- VORSICHT: Um die Gefahr einer Verletzung zu verringern, verwenden Sie lediglich die mit der Deckenhalterung mitgelieferten Schrauben in Verbindung mit den mit dem Ventilator mitgelieferten Sicherungsscheiben.

- Die Deckenhalterung und die Trägerkonstruktion müssen sicher montiert werden und mindestens 15,9 kg tragen können. Nur mit CE gekennzeichnete Artikel verwenden. Mit „Acceptable for Fan Support of 15.9 kg (35 lbs) or less“ (Für Ventilatoren bis zu 15,9 kg geeignet) gekennzeichnete, gelistete Deckenhalterungen.

- Nachdem Sie den Ventilator montiert haben, vergewissern Sie sich, dass alle Montagekomponenten gesichert sind, um zu verhindern, dass der Ventilator herabfällt.

- Stecken Sie keine Gegenstände zwischen die Flügel, während der Ventilator in Betrieb ist.

- Um die Drehrichtung der Flügel zu ändern, muss sich der Ventilator im Betriebsmodus befinden.

- Alle bereits vorhandenen Schrauben müssen vor der Installation überprüft und nach Bedarf nachgezogen werden.

- WARNUNG: Um die Gefahr einer Verletzung zu verringern, verbiegen Sie nicht die Rotorklemmen bei der Montage der Klemmen, beim Ausbalancieren der Flügel oder bei der Reinigung des Ventilators. Stecken Sie keine Fremdkörper zwischen die sich drehenden Ventilatorflügel.

- VORSICHT: Um die Gefahr eines Stromschlags zu verringern, trennen Sie die Stromversorgung zum Ventilator, bevor Sie die Beleuchtungsbaugruppe installieren.

- Nachdem die Kabelverbindungen hergestellt wurden, sind die Kabel auseinanderzuziehen, wobei der Erdungsleiter und der Schutzleiter auf die eine Seite und der nicht geerdete Leiter auf die andere Seite der Deckenhalterung gelegt werden.

- Nachdem die Verbindungen hergestellt wurden, sind diese nach oben zu drehen und vorsichtig in die Deckenhalterung zu drücken. Der geerdete Leiter ist mit einem geerdeten Leiter der Stromversorgung zu verbinden. Der nicht geerdete Leiter ist mit einem nicht geerdeten Leiter der Stromversorgung zu verbinden. Der Erdungsleiter ist mit einem Erdungsleiter zu verbinden.

- Dieses Gerät erfüllt die Bestimmungen von Teil 15 der FFC-Regeln. Der Betrieb unterliegt den zwei folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen; und (2) dieses Gerät muss alle empfangenen Störungen aufnehmen können, auch Störungen, die einen unerwünschten Betrieb zur Folge haben.

- WARNUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, muss der Ventilator mit einem allgemeinen, isolierten Wandschalter installiert werden.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, nutzen Sie diesen Lüfter nicht mit einem statischen Geschwindigkeitssteuergerät.

HINWEIS: Die wichtigen Sicherheitsvorkehrungen und -hinweise in diesem Handbuch sollen nicht alle möglichen Umstände und Situationen abdecken, die auftreten können. Es muss klargestellt werden, dass der gesunde Menschenverstand, Vorsicht und Sorgfältigkeit Faktoren sind, die nicht in dieses Produkt eingebaut werden können. Diese Faktoren müssen von der/den Person/-en erfüllt werden, welche das Gerät installieren, warten und betreiben.

- Bitte denken Sie daran, die lokalen Gesetze zu befolgen. Entsorgen Sie defekte elektronische Geräte in einem entsprechenden Recyclingzentrum. Das Verpackungsmaterial ist recyclebar. Entsorgen Sie die Verpackung auf umweltfreundliche Weise und über eine Recycling-Sammelstelle.

• Dieses Gerät ist nur für die Nutzung im Innenbereich vorgesehen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung oder mangelnder Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden, oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und die Wartung durch den Benutzer sind von Kindern nicht ohne Aufsicht durchzuführen.

- Bezüglich der Anweisungen zur Reinigung und Wartung lesen Sie bitte den entsprechenden Abschnitt des Handbuchs.

- WARNUNG: Falls es zu einer ungewöhnlichen Drehbewegung kommt, halten Sie den Deckenventilator umgehend an und wenden Sie sich an den Hersteller, seinen Service-Vertreter oder eine qualifizierte Person.

- Die Halterungsvorrichtungen zur Befestigung an der Decke, wie Haken oder sonstige Gerätschaften, sind mit ausreihender Stärke zu befestigen, welche das Vierfache Gewicht des Deckenventilators aushält.

- Die Anbringung des Trägersystems ist vom Hersteller, seinem Service-Vertreter oder einer qualifizierten Person durchzuführen.

- Der Ventilator ist so zu montieren, dass die Flügel mehr als 2,3 m Abstand zum Fußboden haben (nur Europa).

- Der Ventilator ist so zu montieren, dass

die Flügel mehr als 2,1 m Abstand zum Fußboden haben (nur Australien).

- Der Modell- oder Typverweis der Beleuchtung, die in einem zu diesem Zweck vorgesehenen Ventilator verbaut sein kann.

- Das externe flexible Kabel dieser Beleuchtung darf nicht ausgetauscht werden. Falls das Kabel beschädigt ist, muss die Beleuchtung entsorgt werden.

VORSICHT: Die Lichtquelle ist für diese spezifische Anwendung vorgesehen und kann überhitzen, falls sie durch eine unqualifizierte Person gewartet wird. Falls eine Wartung erforderlich ist, ist das Produkt zur Untersuchung oder Reparatur an ein zugelassenes Service-Center zurückzusenden.

Sollten Sie die Regeln, Anweisungen und Beschreibungen nicht lesen und/oder befolgen, verfällt die Garantie und haftet der Hersteller nicht mehr für Schäden am Gerät und/oder an Ihrer Umgebung gemäß der Garantie.

ERSTE SCHRITTE

Kontaktieren Sie einen zugelassenen Elektriker, falls Sie keine elektrischen Arbeiten vornehmen können. Der Ventilator ist von einem zugelassenen Elektriker zu installieren, falls per lokalem Recht vorgesehen. Nutzen Sie den Ventilator nicht mit einem Dimmschalter. Schalten Sie die Stromversorgung am Sicherungskasten ab.

Benötigtes Werkzeug und Material

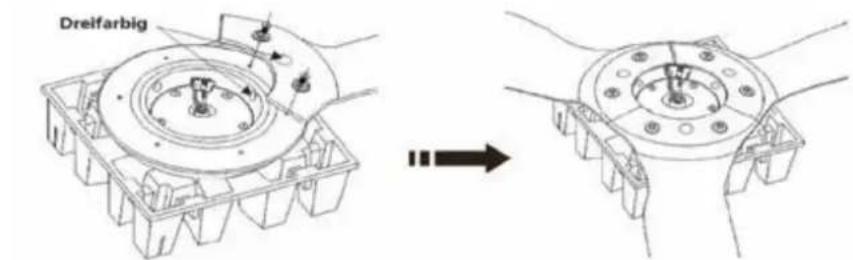

1.1 Nehmen Sie den Antriebskopf aus der Verpackung und legen Sie ihn umgekehrt auf die Motor-Papierhalterung.

Achten Sie darauf, dass jeder Flügel mit der entsprechenden Stelle mit dem dreifarbeigen Etikett auf dem Antriebskopf übereinstimmt, und ziehen Sie die Schrauben fest (siehe Abb. 4).

1.2 Drei Flügel installiert (siehe Abb. 5).

Dreifarbig

(Abb.4)
(Abb.5)

INSTALLIEREN SIE DEN LAMPENSCHIRM

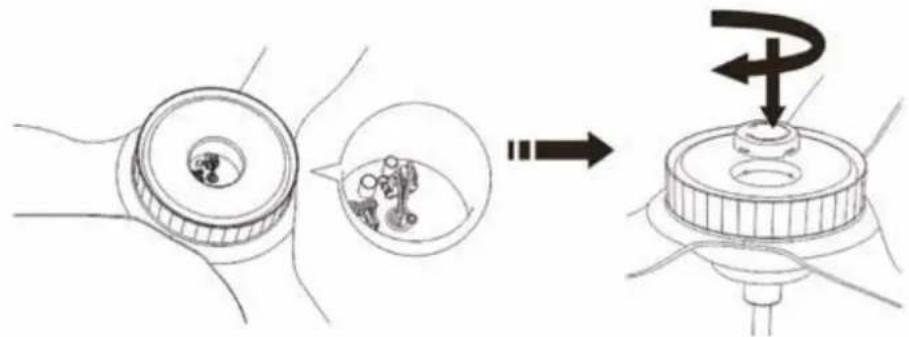

2.1 Stellen Sie den Lampenschirm auf die Motornabe.

Verbinden Sie den Schlitz des Lampenschirms und den der Motorlager, indem Sie die im Schraubbeutel enthaltene Schraube festziehen. (Siehe Abb. 6)

2.2 Stecken Sie die 2P-Klemme und die 3P-Klemme in die entsprechende Klemme Schnittstellen auf der Leiterplatte und installieren Sie dann die M4x8-Schraube, um den Lampenschirm an seinem Platz zu befestigen. (Siehe Abbildung 7)
2.3 Schnappen Sie die kleine Abdeckung in das Loch des Lampenschirms ein und ziehen Sie sie in Pfeilrichtung fest. (Siehe Abb. 8)

Warnung: Achten Sie darauf, dass Sie die Schraube anziehen, um den Lampenschirm zu befestigen, da sich der Lampenschirm sonst bei laufendem Ventilator löst oder herunterfällt.

HALTESTANGE ANBRINGEN

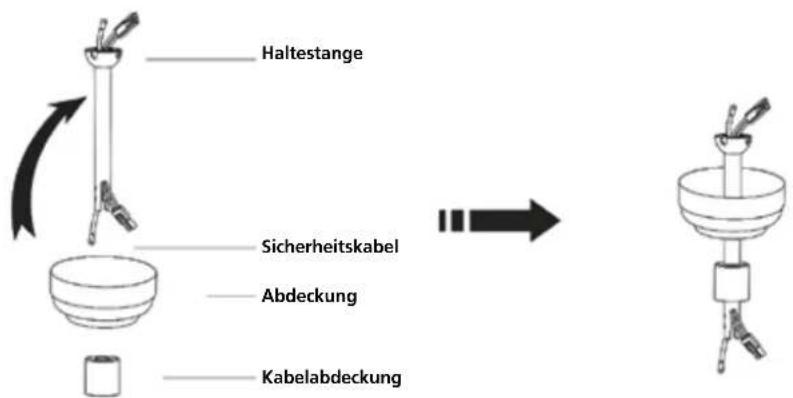

3.1 2.1 Setzen Sie die Haltestange, wie aus Abb. 9 ersichtlich, zusammen. (Bitte wählen Sie die passende Stangenlänge für Ihre Decke.)

HINWEIS: Falls Sie ein Sicherheitskabel/eine Sicherungskette an Ihrem Deckenventilator anbringen möchten, müssen Sie diese/-s vor der Installation durch die Haltestange führen.

Haltestange Sicherheitskabel Abdeckung Kabelabdeckung

(Abb. 9)

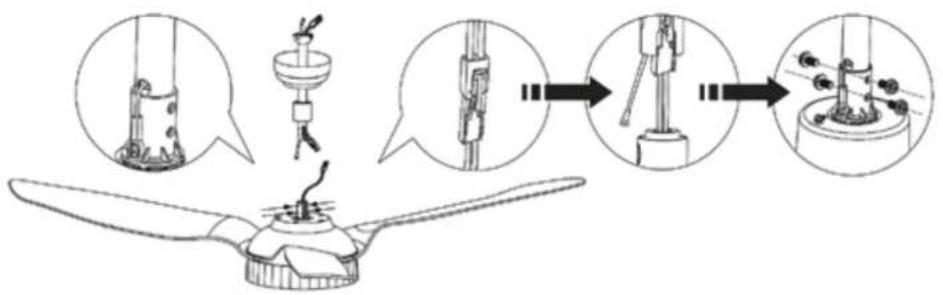

3.2 Entnehmen Sie die Schraube, welche bereits im Antriebskopf steckt, und verbinden Sie anschließend das Sicherheitskabel mithilfe dieser Schraube fest mit dem Antriebskopf. (Siehe Abb. 10)

Verbinden Sie den Kabelstrang von der Haltestange mit dem Anschluss des Antriebskabels (Abb. 11). Verstauen Sie das Kabel anschließend in der Haltestange.

HINWEIS: Ziehen Sie das Ende des Sicherheitskabel aus der Haltestange, bevor Sie die Stange auf den Antriebskopf absenken. (Siehe Abb. 12)

Bringen Sie die Schrauben und Unterlegscheiben in der entgegengesetzten Richtung zueinander an (je 2 Schrauben pro Seite) und achten Sie darauf, dass die Schrauben und Unterlegscheiben mit einem Schraubenzieher fest angezogen werden. (Siehe Abb. 13)

(Abb. 10) (Abb. 11) (Abb. 12) (Abb. 13)

VENTILATOR AUFHÄNGEN

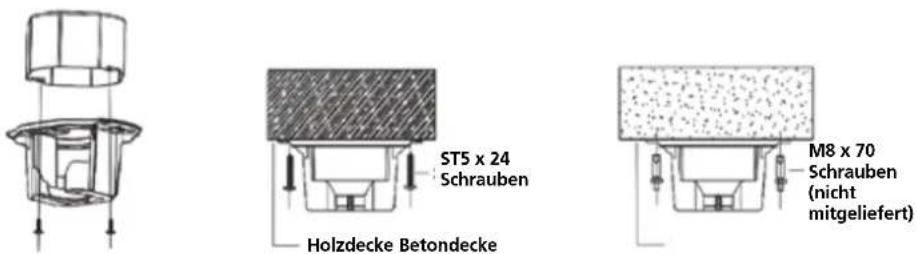

Installieren Sie die Halterung an der Deckenhalterung, wie aus Abb. 14 unten ersichtlich. Drehen Sie die Halterung in unterschiedliche Richtungen, damit die Montagelöcher auf die Schraublöcher in der Deckenhalterung ausgerichtet sind.

Hinweis: Diese Halterung ist eine Standard-Kabeldose. Falls die Halterung an der Deckenhalterung montiert wird, so ist sie mithilfe von zwei zur Deckenhalterung passenden Schrauben an der Deckenhalterung anzubringen (siehe Abb. 14).

Diese Halterung kann auch an einen Holzdeckenbalken montiert werden. In diesem Fall sind die vier ST5x24-Schrauben zu verwenden, um die entsprechenden Löcher an der linken und rechten Seite der Halterung zu fixieren.

Hinweis: Der Holzdeckenbalken muss zur Installation eine Zugprüfung von 30 kg bestehen, wie aus Abb. 15 ersichtlich. Es ist zudem möglich, die Halterung direkt an der Betondecke anzubringen und vier Schrauben links und rechts entsprechend den Löchern in der Halterung zu montieren, um sie an der Decke zu fixieren (siehe Abb. 16).

ST5 x 24 Schrauben Holzdecke Betondecke M8 x 70 Schrauben (nicht mitgeliefert)

(Abb. 14) (Abb. 15) (Abb. 16)

Falls Sie eine abgewinkelte oder gewölbte Decke haben: (Abb. 17)

1. Wenn Sie die Halterung anbringen, ist die Nut nach oben gerichtet.
2. Sie benötigen hierfür eine längere Haltestange.
3. Falls Ihr Deckenwinkel mehr als 25° beträgt, benötigen Sie zudem ein Winkelmontageset.

<25°

(Abb. 17)

DECKENVENTILATOR AUFHÄNGEN, NETZTEIL ANBRINGEN UND VENTILATOR ANSCHLIESSEN:

WARNUNG: Um die Brandgefahr oder die Gefahr eines Stromschlags oder von Verletzungen zu verringern, montieren Sie den Ventilator nur an einer Deckenhalterung oder einem Trägersystem, das für Ventilatoren vorgesehen ist, und verwenden Sie die mit der Deckenhalterung mitgelieferten Schrauben.

WARNUNG: Überprüfen Sie, ob alle Verbindungen fest sind, einschließlich der Erdung, und dass keine ungesicherten Kabel an den Drahtverbindungen offen liegen (mit Ausnahme des Erdleiters).

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, nutzen Sie diesen Lüfter nicht mit einem statischen Geschwindigkeitssteuergerät.

WARNUNG: Um einen möglichen Stromschlag zu verhindern, achten Sie darauf, dass die Stromversorgung über den Sicherungskasten abgeschaltet ist, bevor Sie mit der Verkabelung beginnen.

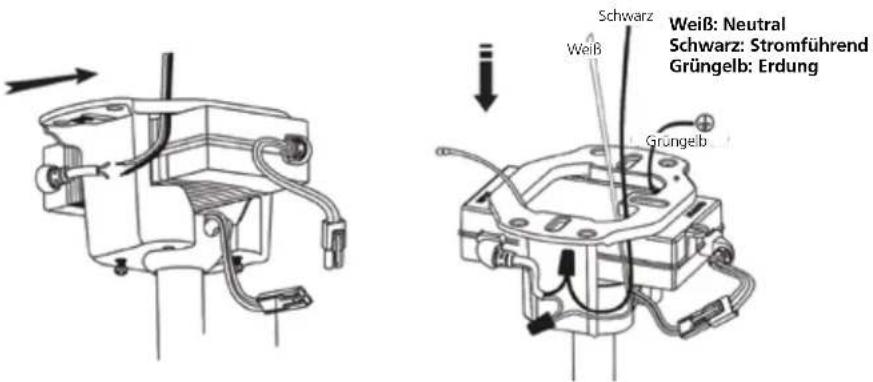

Hängen Sie den installierten Deckenventilator an die Montageklemme, die an der Decke befestigt ist (siehe Abb. 18). Achten Sie auf die vergrößerte Abbildung in Abb. 18. Die Drehkugel an der Haltestange muss aus dem Sockel der Halterung hängen und auf eine Nut ausgerichtet sein, um einzurasten.

Führen Sie das Kabel des Netzteils durch die Klemme, wie aus Abb. 19 unten ersichtlich.

Die Kabel müssen zur zusätzlichen Stabilität mit Kabelband zusammengebunden werden. Stecken Sie das Netzteil in die Halterung und verbinden Sie das Ausgangskabel durch die Haltestange mit dem Antriebskabel.

Achten Sie darauf, dass alle Kabel unter der Abdeckung verstaut werden. Schließen Sie den AC-Eingang an die Stromversorgung an.

WARNUNG: Setzen Sie das Netzteil in die flache Seite der Halterung und drücken Sie es durch die andere Seite, an der der Deckenventilator hängt. Siehe die Pfeilrichtung in Abb. 19, andernfalls sind die Kabel zu kurz, um angeschlossen werden zu können.

HINWEIS: Das grüngelbe Kabel aus der Halterung wird mit dem Erdleiter der Stromversorgung verbunden, wobei die Drahtkappe verwendet wird, um die Kabel zusammenzustecken und anschließend in der Decke zu verstauen.

Das weiße Kabel des Netzteils wird mit dem neutralen Leiter der Stromversorgung verbunden; das schwarze Kabel des Netzteils wird mit dem stromführenden Kabel der Stromversorgung verbunden, wobei die Drahtkappe verwendet wird, um die Kabel zusammenzubinden. (Achten Sie darauf, dass die Kabel mit der richtigen Farbe verbunden werden, wie aus Abb. 19 ersichtlich).

Schwarz Weiß: Neutral Schwarz: Stromführend Grüngelb: Erdung

(Abb. 19)

ABDECKUNG ANHEBEN

Für den schwarzen Deckenventilator ist die Installation der Abdeckung wie folgt: Achten Sie darauf, dass alle Kabel unter der Abdeckung verstaut werden. Heben Sie die Abdeckung bis zur Halterung an, richten Sie die beiden Schrauben an der Abdeckung an den Löchern in der Halterung aus und sichern Sie die Abdeckung mit den Schrauben an der Halterung (siehe Abb. 20).

Für den Deckenventilator in anderer Farbe ist die Installation der Abdeckung wie folgt: Achten Sie darauf, dass alle Kabel unter der Abdeckung verstaut werden. Heben Sie die Abdeckung bis zur Halterung an, richten Sie die beiden Schrauben auf die Nut in der Abdeckung aus und drehen Sie die Abdeckung, bis diese einrastet. Siehe Abb. 21.

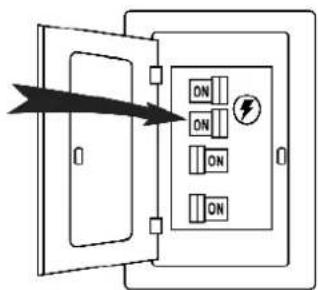

Die Installation ist nun abgeschlossen. Schalten Sie den Hauptschalter ein, siehe Abb. 22. Schalten Sie anschließend die Ventilatorbeleuchtung ein. Testen und koppeln Sie den Ventilator umgehend mithilfe der Fernbedienung.

Nur für schwarze Ausführung

Für andere Farben

(Abb. 20) (Abb. 21)

BETRIEBSANLEITUNG FERNBEDIENUNG

FERNBEDIENUNG MIT IHREM VENTILATOR KOPPELN

Drücken und halten Sie die ⏻ -Taste innerhalb von 10 Minuten nach Anschluss des Ventilators an die Stromversorgung 5 Sek. lang gedrückt, um die Fernbedienung mit dem Ventilator zu koppeln. Bei erfolgreicher Kopplung ertönt ein Piepton.

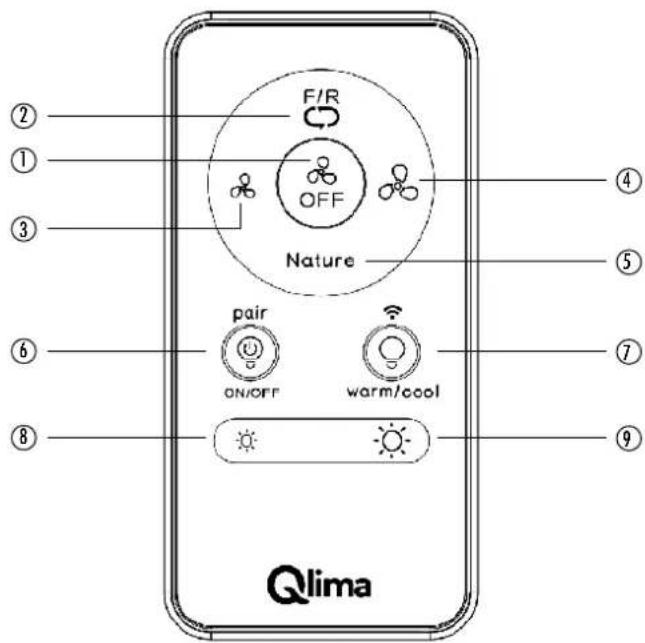

Fernbedienung

F/R OFF Nature pair ON/OFF warm/cool ② ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ Qlima

(Abb. 23)

Tastendefinition Fernbedienung

1. Schaltet den Ventilator aus.

2. Wechsel zwischen Sommermodus und Wintermodus.

3. Sommermodus - (Gegenuhrzeigersinn) Ein abwärts gerichteter Luftstrom, der eine Kühlwirkung erzeugt.

4. Wintermodus - (Uhrzeigersinn) Ein aufwärts gerichteter Luftstrom bewegt warme Luft aus dem Deckenbereich und verteilt warme Luft, die an der Decke hängt, in den Wohnraum.

5. Schaltet den Ventilator ein und verringert die Drehgeschwindigkeit.

6. Schaltet den Ventilator ein und erhöht die Drehgeschwindigkeit.
7. Wechselt der Drehgeschwindigkeit zwischen natürlichem Modus und normalem Modus. Simuliert eine natürliche Brise für eine angenehme Nachtruhe.

Hinweis: Halten Sie diese Taste 5 Sek. lang gedrückt, um den Piepton zu deaktivieren. Halten Sie die Taste 5 Sek. lang gedrückt, um ihn wieder zu aktiveren.

1. Schaltet die Beleuchtung ein und aus und aktiviert die RF-Kopplung.

Hinweis: Halten Sie die Taste innerhalb von 10 Min. nach dem Anschluss des Ventilators an der Stromversorgung 5 Sek. lang gedrückt, um die Fernbedienung mit dem Ventilator zu koppeln. Bei erfolgreicher Kopplung ertönt ein Piepton.

1. Wechselt zwischen warmem und kaltem Licht. WLAN-Fehlerbehebung.

Hinweis: Halten Sie die Taste 5 Sek. lang gedrückt, bis der Piepton ertönt: Der Ventilator wechselt in den AP-Modus. Wählen Sie anschließend AP MODE in der App und befolgen Sie die entsprechenden Anweisungen in der App-Steuerung, um das WLAN einzuschalten.

1. Halten Sie die Taste gedrückt, um die gewünschte Beleuchtungsintensität zu verringern.
2. Halten Sie die Taste gedrückt, um die gewünschte Beleuchtungsintensität zu erhöhen.

Warnung: Setzen Sie die Fernbedienung keinem Regen oder Wasser aus.

VERBINDUNG MIT APP--STEUERUNG

1. Laden Sie zuerst die App über den App Store oder Google Play herunter oder scannen Sie den nachfolgenden QR-Code.
2. Öffnen Sie die App, um ein Benutzerkonto zu erstellen. Das Benutzerkonto mit Smart Life" kann per E-Mail oder Handy registriert werden. Falls Sie bereits eine Kundennummer haben, melden Sie sich mit Ihrem Benutzernamen und Passwort an.

Google Play Apple store

1. WLAN-Verbindung einrichten. (EZ-Modus oder AP-Modus)

EZ Mode

a. Schalten Sie das WLAN über die Geräteeinstellungen ein.
b. Tippe Sie auf „Gerät hinzufügen“. (Achten Sie darauf, dass der Ventilator eingeschaltet ist und eine rote Anzeigeleuchte in der Mitte des Lampenschirm schnell blinkt.)
c. Tippen Sie auf die Schaltfläche „Qlima smart ceiling fan“ im Menü „Air Circulation“. Tippen Sie auf „Next“ (Weiter).
(Der Standard-Kopplungsmodus ist der EZ-Modus für WLAN-Verbindungen)
d. Wählen Sie Ihr WLAN-Heimnetzwerk und geben Sie das Passwort ein. Tippen Sie auf „Confirm“ (Bestätigen).
e. Warten Sie, bis die Verbindung hergestellt wurde. Sie werden anschließend zur Benutzeroberfläche weitergeleitet.

Falls keine WLAN-Verbindung über den EZ-Modus eingerichtet werden kann, versuchen Sie den AP-Modus und befolgen Sie die nachfolgenden Schritte. AP-Modus

a. Halten Sie die

-Taste 5 Sekunden lang gedrückt.

b. Tippe Sie auf „Gerät hinzufügen“.

(Achten Sie darauf, dass der Ventilator eingeschaltet ist und eine rote Anzeigeleuchte in der Mitte des Lampenschirm langsam blinkt.)

c. Tippen Sie auf die Schaltfläche „Smart Life“ im Menü „Air Circulation“.
d. Tippen Sie auf „Net Pairing Mode“ und wählen Sie „AP Mode“. Tippen Sie auf „Next“ (Weiter).

e. Wählen Sie Ihr WLAN-Heimnetzwerk und geben Sie das Passwort ein. Tippen Sie auf „Confirm“ (Bestätigen).

f. Verbinden Sie sich mit dem WLAN-Signal „Smart Life“.

g. Starten Sie die App neu.

h. Warten Sie, bis die Verbindung hergestellt wurde. Sie werden anschließend zur Benutzeroberfläche weitergeleitet.

1. Die App wird Sie durch den Hauptbildschirm führen und Ihnen zeigen, wie Sie Zeitpläne erstellen, die Ventilatorgeschwindigkeit ändern, das Licht dimmen, zwischen dem Sommer-/Wintermodus wechseln, Nutzer einladen, Gruppen erstellen und vieles mehr. Siehe App-Anweisungen für weitere Einzelheiten. Falls notwendig können Sie das Gerät entsprechend den obigen Schritten erneut verbinden.

FOR ADAPTER

EINGANGSLEISTUNG: 100-240 Va.c., 1,5 A, 50/60 Hz, AUSGANGSLEISTUNG:

24.0Vd.c, 3.0 A, 72.0 W, TA: 10\~40°C, TC: 80°C, Ip20

VORSICHT!

1. Umwandler ohne eigener Kurzschlusssicherung mit nicht eigenständig zurücksetzbarer oder nicht austauschbarer Schutzvorrichtung und nicht austauschbaren, beabsichtigten Schwachstellen müssen mit Informationen versehen sein, welche darauf hinweisen, dass die Schutzvorrichtungen nach einem Kurzschluss oder einer Überlastung nicht zurückgesetzt oder ausgetauscht werden können.

2. Bei zugehörigen Umwandlern und IP00-Umwandlern muss ein Hinweis anzeigen, dass es bei der Stromversorgung zu einer Spannung +/-10 %

kommen kann und die Nennausgangsleistung des Umwandlers entsprechend auszuwählen ist.

1. Das externe flexible Kabel dieses Umwandlers darf nicht ausgetauscht werden. Falls das Kabel beschädigt ist, muss der Umwandler entsorgt werden.

CE	Das Produkt entspricht den Europäischen Sicherheitsrichtlinien.
	Nur für den Innengebrauch vorgesehen.
	SMPS mit Kurzschluss-sicherem Umwandler (eigen oder nicht).
	SMPS (Schaltnetzteil)

PFLEGE UND REINIGUNG

1. Überprüfen Sie die Trägerverbindungen, die Halterungen und die Flügelbefestigung zweimal jährlich. Vergewissern Sie sich, dass diese in Ordnung sind. Aufgrund der natürlichen Bewegung des Ventilators können sich einige Verbindungen mit der Zeit lockern. Es ist nicht notwendig, den Ventilator von der Decke zu nehmen.
2. Reinigen Sie Ihren Ventilator regelmäßig. Verwenden Sie lediglich eine weiche Bürste oder ein fuselfreies Tuch, um Kratzer in der Oberfläche zu verhindern. Die Beschichtung ist mit einer Lackierung versiegelt, um eine Verfärbung oder ein Beschlagen zu verhindern.
3. (Optional) Tragen Sie eine dünnen Schicht Möbelpolitur auf die Holzflügel auf.
4. (Optional) Decken Sie kleine Kratzer mit einer dünnen Schicht Schuhpolitur ab.
5. Teile des Sicherheitsträgersystems sind durch den Hersteller, seinen Service-Vertreter oder einer qualifizierten Person auszutauschen.
6. Die Lichtquelle in dieser Beleuchtung ist nur durch den Hersteller oder seinen Service-Vertreter oder einer ähnlich qualifizierten Person auszutauschen.

Nicht erlaubt:

1. Verwenden Sie kein Wasser zur Reinigung. Wasser könnte den Antrieb oder das Holz beschädigen oder möglicherweise zu einem Stromschlag führen.
2. Geben Sie kein Öl auf den Ventilator oder den Antrieb. Der Antrieb ist mit dauerhaft geschmierten, versiegelten Kugellagern ausgestattet.

Hinweis: Schalten Sie den Ventilator ab, bevor Sie das Gerät warten oder den Ventilator reinigen.

WARNUNG: Änderungen und Umbauten an diesem Gerät, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können dazu führen, dass die Betriebserlaubnis für das Gerät aufgehoben wird.

FEHLERBEHEBUNG

Ihr Ventilator kann bei der Inbetriebnahme gelegentlich vor- oder rückwärts ruckeln. Das ist normal und wirkt sich nicht auf den Betrieb des Ventilators aus. Versuchen Sie die Schritte zur Fehlerbehebung, bevor Sie sich an den Kundenservice wenden.

Problem Lösung
Der Ventilator startet nicht.	1. Stellen Sie sicher, dass der Ventilator mit Strom versorgt ist.2. Überprüfen Sie Ihren Schutzschalter oder Ihre Sicherungen und den Wandschalter auf ihre Funktionsfähigkeit.3. Stellen Sie sicher, dass der Ventilator ordnungsgemäß verkabelt und geerdet ist. Überprüfen Sie alle Verbindungen auf Schäden, Brüche oder verschlissene Kabel.4. Stellen Sie sicher, dass die Plastikfolie im Batteriefach der Fernbedienung entfernt wurde.5. Die Fernbedienung muss innerhalb von 10 Minuten nach Anschluss des Deckenventilators an die Stromversorgung gekoppelt werden.6. Überprüfen und stellen Sie sicher, dass die Fernbedienung ordnungsgemäß gekoppelt wurde.7. Alle Kabel, welche den Deckenventilator mit der Stromquelle verbinden, müssen auf EIN stehen.8. Versuchen Sie, das WLAN-Signal in Ihren Handy-Einstellungen zu finden und eine Verbindung zur App herzustellen. Überprüfen Sie, ob die App den Deckenventilator finden kann.9. Falls die Fernbedienung oder die App mit dem Ventilator gekoppelt wurde und der Ventilator trotzdem nicht startet, versuchen Sie, den Ventilator zurückzusetzen: Um den Ventilator zurückzusetzen, trennen Sie die Stromversorgung zum Ventilator 10 Minuten lang. Schalten Sie die Stromversorgung anschließend wieder ein und drücken Sie die Kopplungstaste auf der Fernbedienung 5 Sek. lang, bis ein Piepton ertönt. Koppeln Sie anschließend die App erneut.
Der Fan schwankt und macht Lärm	1. Die Flügelschrauben mit dem runden Plastikteil berühren den Antrieb.2. Überprüfen Sie, ob die Kabel die beweglichen Teile berühren.3. Überprüfen Sie, ob die Abdeckung gegen den Antrieb schlägt?4. Die Beleuchtung ist schief.5. Überprüfen Sie, ob die Haltestange schief ist oder nicht.6. Stellen Sie sicher, dass der farbige Aufkleber auf dem Antrieb und die Flügel jeweils übereinstimmen.7. Schalten Sie den Ventilator aus und drehen Sie ihn anschließend per Hand. Achten Sie darauf, ob das Geräusch noch immer zu hören ist.8. Nehmen Sie die mittlere, schwarze Abdeckung der Beleuchtung ab und überprüfen Sie die große, mittlere Mutter auf Festigkeit.9. Wenn der Ventilator in Betrieb ist, berühren Sie die Beleuchtung mit der Hand und schauen Sie, ob diese stabil ist.10. Überprüfen Sie, ob die Haltestange und die Drehkugel richtig in der Halterung und in der Nut sitzen.11. Überprüfen Sie alle Befestigungspunkte und Halterungen auf lockere Schrauben.12. Der Deckenbalken muss die Zugprüfung von 30 kg erfüllen, um eine Installation zu ermöglichen.13. Achten Sie darauf, dass die Flügel oder Halterungen nicht verbogen oder verformt sind.
LED AUS	1. Vergewissern Sie sich, dass die LED-Kabel mit dem Steuergerät verbunden sind.2. Vergewissern Sie sich, dass der ganze Ventilator mit Strom versorgt ist.3. Vergewissern Sie sich, dass der Fernbedienungscode übereinstimmt.
Fernbedienung und App können nicht gekoppelt werden	1. Überprüfen Sie, ob die Drähte ordnungsgemäß angeschlossen sind.2. Überprüfen Sie die Batterien in der Fernbedienung.3. Trennen Sie die Stromversorgung für 10 Minuten und schalten Sie sie anschließend wieder ein, um die Fernbedienung innerhalb von 5 Sekunden erneut mit dem Ventilator zu koppeln. Versuchen Sie außerdem, die App erneut zu koppeln.4. Das WLAN muss 2,4 GHz sein. Nicht mit WLAN mit 5 GHz kompatibel.
Versuchen Sie die Schritte zur Fehlerbehebung, bevor Sie sich an den Kundenservice wenden. Für weitere Informationen zum Betrieb, zur Wartung und zur Fehlerbehebung, wenden Sie sich bitte direkt an unseren Service-Center.

GARANTIEBEDINGUNGEN

Dieses Produkt umfasst eine Garantie von 24 Monaten ab dem Kaufdatum. Alle Material- und Produktionsfehler werden innerhalb dieses Zeitraums kostenfrei repariert oder ersetzt. Es gelten folgende Regeln:

1. Wir lehnen ausdrücklich jegliche weitere Haftung für Schäden ab, einschließlich Forderungen aufgrund von Begleitschäden und/oder Folgeschäden.
2. Die Reparatur oder der Ersatz von Bauteilen innerhalb des Garantiezeitraums führt nicht zu einer Verlängerung der Garantie.
3. Die Garantie ist verwirkt, wenn Modifikationen vorgenommen, keine Original-Bauteile eingebaut oder Reparaturen durch Dritte vorgenommen wurden.
4. Bauteile, die gewöhnlich verschleiben, fallen nicht unter die Garantie.
5. Die Garantie gilt nur, wenn Sie den Original-Kaufbeleg mit Datum vorlegen, vorausgesetzt, dass dieser nicht abgeändert wurde.
6. Die Garantie gilt nicht für Schäden durch Fahrlässigkeit und/oder durch Maßnahmen, die nicht in dieser Gebrauchsanleitung beschrieben sind.
7. Transportkosten und die mit dem Transport des Geräts oder seiner Komponenten verbundenen Risiken gehen stets zu Lasten des Käufers.
8. Schäden durch den Einsatz von nicht geeigneten Ersatzteilen fallen nicht unter die Garantie.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, zuerst sorgfältig die Gebrauchsanleitung durchzulesen. Bringen Sie das Gerät für Reparaturen zu Ihrem Händler, sollten diese Anweisungen keine Lösung liefern. www.qlima.com

UMWELTSCHUTZ

Entsorgen Sie nicht biologisch abbaubare Produkte niemals in der Umwelt sondern entsprechend geltenden nationalen Gesetzen. Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll. Nutzen Sie separate Sammelstellen. Kontaktieren Sie Ihre örtlichen Behörden für Informationen in Bezug auf die verfügbaren Sammelsysteme.

Wenn Elektrogeräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen in das Grundwasser und in die Nahrungskette gelangen, wodurch Gefahr für Ihre Gesundheit und Ihr Wohlbefinden besteht. Wenn Sie alte Geräte durch neue ersetzen, ist der Händler gesetzlich verpflichtet, Ihr altes Gerät kostenfrei zur Entsorgung zurückzunehmen.

Madame, Monsieur,

OUTILS ET MATÉRIEL REQUIS

Clé hexagonale externe
