BEDIENUNGSANLEITUNG TILA0203 Schwaiger

D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

RGB LED TISCHLEUCHTE MIT TOUCHSTEUERUNG

Bedienungsanleitung lesen und aufbewahren

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses SCHWAIGER Produktes.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Diese Bedienungsanleitung soll Sie beim Umgang mit dem Produkt unterstützen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt ist ausschließlich zur stimmungsvollen Tischbeleuchtung im Innen- oder Außenbereich konzipiert. Das Produkt ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie das Produkt nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden führen.

LIEFERUMFANG

Geräteübersicht

1 2 3 4 5 6

7 8 9 10

12 11 3

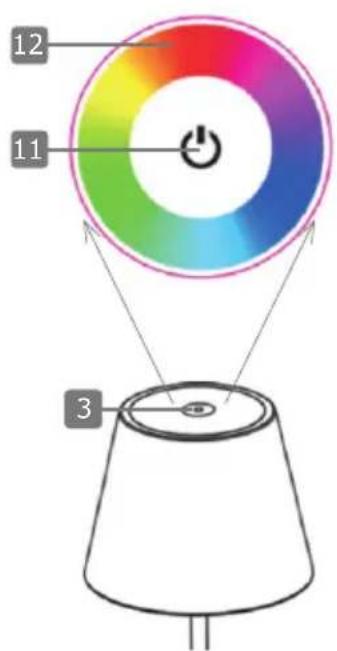

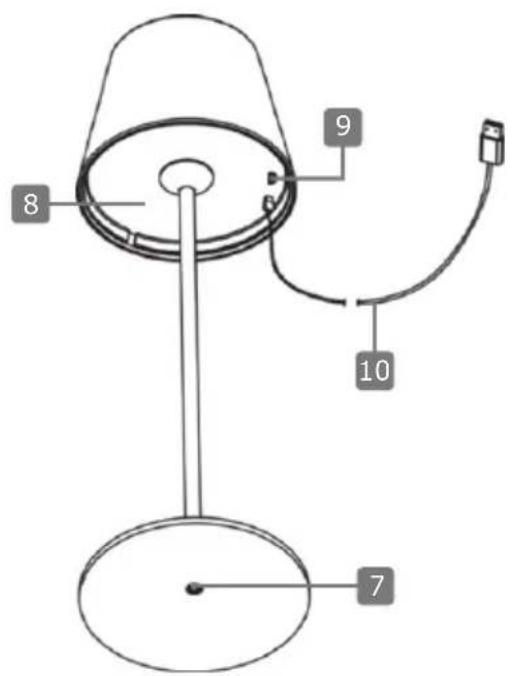

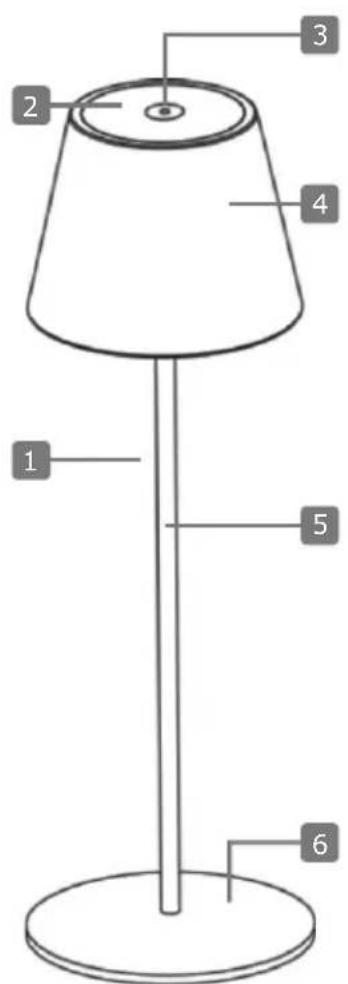

Tasten & Komponenten
1 RGB LED Tischleuchte 7 Schraubgewinde
2 LED Leuchtfläche 8 LED Spots
3 Touch Sensor 9 USB Type C Ladebuchse
4 Lampenschirm 10 USB Type C Ladekabe
5 Standrohr 11 Ein-/Ausschalter
6 Standfuß 12 RGB Farbeinstellung

Allgemeine Sicherheits- und Warnhinweise

WARNUNG!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

- Wenn Sie ein USB-Ladegerät verwenden, schließen Sie es nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.

- Zum Laden der verbauten Li-Ionen-Batterie verwenden Sie ausschließlich Netzteile, die dem SELV-Standard entsprechend den Normen IEC 61558-2-6 oder IEC 61347-2-13 oder ES1 / IEC 62368-1 entsprechend die Anforderungen IEC 62368-3 erfüllen.

- Betreiben Sie das Produkt nicht, wenn es sichtbare Schäden aufweist oder das USB Ladekabel defekt ist.

- Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

- Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Produkt befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

• Tauchen Sie weder das Produkt noch das USB Ladekabel in Wasser oder andere Flüssigkeiten.

- Fassen Sie den USB-Stecker niemals mit feuchten Händen an.

- Ziehen Sie den USB-Stecker nie am USB-Ladekabel aus der Ladebuchse, sondern fassen Sie immer den USB-Stecker an.

- Verwenden Sie das USB Ladekabel nie als Tragegriff.

- Halten Sie das Produkt und das USB Ladekabel von offenem Feuer und heißen Flächen fern.

- Verlegen Sie das USB Ladekabel so, dass es nicht zur Stolperfalle wird.

- Knicken Sie das USB Ladekabel nicht und legen Sie es nicht über scharfe Kanten.

- Betreiben Sie das Produkt nie in Feuchträumen oder im Regen.

- Setzen Sie das Produkt weder Regen noch extremen Witterungsbedingungen aus, z. B. Minustemperaturen, Hagel, extremer Hitze.

- Stellen Sie das Produkt nie so, dass es in einen Teich, einen Pool o.ä. fallen kann.

- Laden Sie das Produkt im Innenbereich auf.

- Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. Ziehen Sie in einem solchen Fall sofort das USB-Ladegerät aus der Ladebuchse.

- Achten Sie darauf, dass keinerlei Flüssigkeit in das Produkt gelangt, und trocknen Sie ggf. das Produkt vor Wiederinbetriebnahme gut ab.

- Sorgen Sie dafür, dass Kinder keine Gegenstände in das Produkt hineinstecken.

- Wenn Sie das Produkt nicht benutzen, es reinigen oder wenn eine Störung auftritt, schalten Sie das Produkt immer aus und ziehen Sie das USB Ladekabel aus der Ladebuchse.

- Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

- Dieses Produkt kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Halten Sie Kinder jünger als acht Jahre vom Produkt und dem USB Ladekabel fern.

- Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt.

- Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können sich beim Spielen darin verfangen und ersticken.

WARNUNG!

Brandgefahr!

Unsachgemäßer Umgang mit dem Produkt und dem Akku kann eine Explosion oder einen Brand verursachen.

- Der Akku ist fest im Gehäuse eingebaut; er ist nicht wechselbar.

- Halten Sie das Produkt fern von Wasser, anderen Flüssigkeiten, offenem Feuer und heißen Oberflächen.

- Bedecken Sie das Produkt und das USB Ladekabel nicht mit Gegenständen oder Kleidung.

- Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf bzw. in die Nähe des Produkts.

- Halten Sie einen Abstand von mindestens 5 cm zu leicht entzündlichen Materialien ein.

- Laden Sie den Akku des Gerätes regelmäßig auf, auch wenn Sie es über einen längeren Zeitraum hinweg nicht verwenden (etwa alle 3 Monate). Andernfalls kann es zu einer Tiefentladung des Akkus kommen, die diesen dauerhaft unbrauchbar macht.

BEDIENUNGSANLEITUNG

• Durch die verwendete Akkutechnik ist beim Aufladevorgang keine vorherige Entladung des Akkus notwendig, er kann also unabhängig vom Ladezustand nachgeladen werden.
• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine leichte Erwärmung beim Ladevorgang ist normal.
• Auslaufende oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können massiv beschädigt werden.

VORSICHT!

Verletzungsgefahr!

Das Licht der LED-Lampe ist hell und kann bei Betrachtung aus ungenügendem Abstand die Augen schädigen.

• Schauen Sie niemals aus kurzer Distanz in die leuchtende LED-Lampe.
• Betrachten Sie die leuchtende LED-Lampe niemals mit einer Lupe oder anderen optischen Instrumenten.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

• Stellen Sie das Produkt auf einer gut zugänglichen, ebenen, trockenen, hitzebeständigen und ausreichend stabilen Arbeitsfläche auf. Stellen Sie das Produkt nicht an den Rand oder an die Kante der Arbeitsfläche.
• Stellen Sie das Produkt nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Herdplatten).
• Bringen Sie das Produkt und das USB Ladekabel nicht mit heißen Teilen in Berührung.
• Setzen Sie das Produkt niemals hoher Temperatur (Heizung etc.) oder Witterungseinflüssen (Regen etc.) aus.
• Füllen Sie niemals Flüssigkeit in das Produkt.
• Tauchen Sie das Produkt zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. Das Produkt kann sonst beschädigt werden.
• Verwenden Sie das Produkt nicht mehr, wenn die Kunststoffbauteile des Produkts Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

BEDIENUNG IM DETAIL

Produkt montieren

Für einen sicheren Halt montieren Sie vor der ersten Inbetriebnahme die RGB LED Tischleuchte (1).

Nehmen Sie das Standrohr (5) und schrauben es fest in das Schraubgewinde (7) auf der Oberseite des Standfußes (6).

Standrohr (5) und Lampenschirm (4) sind bereits miteinander verbunden und müssen nicht montiert werden.

Produkt aufladen

Es wird empfohlen, vor der ersten Benutzung des Produkts den integrierten Akku der RGB LED Tischleuchte (1) vollständig aufzuladen.

HINWEIS!

Beschädigungsgefahr!

Das Aufladen des Produkts mit einem ungeeigneten USB-Ladegerät kann zu Beschädigungen des Produkts führen.

- Verwenden Sie zum Aufladen ausschließlich USB-Ladegeräte mit max. 5 V DC Ausgangsspannung.

1. Stellen Sie die das Produkt zum Aufladen auf eine trockene, waagrechte und hitzeunempfindliche Oberfläche.
2. Wickeln Sie das mitgelieferte USB Type C Ladekabel (10) vollständig auseinander.
3. Öffnen Sie die Plastikabdeckung auf der Unterseite des Lampenschirms (4).
4. Stecken Sie den USB Type C Stecker in die USB Type C Ladebuchse (9).
5. Stecken Sie den USB-Stecker in ein geeignetes USB-Ladegerät oder in eine aktive USB-Buchse (z.B. Laptop, Computer).

Während des Ladevorgangs leuchtet die LED Leuchtfläche (2) auf der Oberseite des Lampenschirms (4) rot.

Die Ladezeit beträgt ca. 6,5 Stunden.

Wenn das Produkt vollständig geladen ist, leuchtet die LED Leuchtfläche (2) grün.

Sie können das Produkt anschließend verwenden.

Produkt ein-/ausschalten

Das Produkt verfügt zur Steuerung über einen Touch Sensor (3) auf der Oberseite des Lampenschirms (4). In der Mitte des Touch Sensors befindet sich der Ein-/Ausschalter (11). Um diesen herum befindet sich ringförmig angeordnet die RGB Farbeinstellung (12).

• Drücken Sie einmal kurz den Ein-/Ausschalter (11) am Touch Sensor (3), um das Produkt einzuschalten. Sowohl die LED Leuchtfläche (2) auf der Oberseite als auch die LED Spots (8) auf der Unterseite des Lampenschirms (4) leuchten jetzt warmweiß.
• Drücken Sie den Ein-/Ausschalter (11) am Touch Sensor (3) erneut kurz, um den RGB Farbwechselmodus einzuschalten. Sowohl die LED Leuchtfläche (2) als auch die LED Spots (8) leuchten jetzt automatisch wechselnd in unterschiedlichen Farben.
• Drücken Sie den Ein-/Ausschalter (11) am Touch Sensor (3) nochmals kurz, um das Produkt wieder auszuschalten.

Helligkeit einstellen

Die LED Leuchtfläche (2) und die warmweißen LED Spots (8) sind dimmbar. Um deren Helligkeit einzustellen, gehen Sie wie folgt vor:

- Schalten Sie das Produkt wie oben beschrieben ein.

- Drücken und halten Sie den Ein-/Ausschalter (11) am Touch Sensor (3), um die Helligkeit zu erhöhen. Lassen Sie den Ein-/Ausschalter (11) los, wenn Sie die gewünschte Helligkeitsstufe erreicht haben.

- Drücken und halten Sie den Ein-/Ausschalter (11) am Touch Sensor (3) erneut, um die Helligkeit zu verringern. Lassen Sie den Ein-/Ausschalter (11) los, wenn Sie die gewünschte Helligkeitsstufe erreicht haben. Sie können diesen Vorgang beliebig oft wiederholen. Die Funktionen „Helligkeit erhöhen“ und „Helligkeit verringern“ wechseln sich dabei ab.

Um das Produkt wieder auszuschalten, drücken Sie zweimal kurz den Ein-/Ausschalter (11) am Touch Sensor (3).

Das Produkt verfügt insgesamt über 8 RGB LEDs sowie 18 warmweiße LEDs. Je nachdem, ob das Produkt warmweiß leuchtet oder sich im RGB Farbmodus befindet, leuchten unterschiedliche LEDs. Es leuchten niemals alle LEDs zusammen.

Leuchtfarbe einstellen

Die LED Leuchtfläche (2) und die RGB LED Spots (8) können in unterschiedlichen Farben leuchten. Um diese einzuschalten, gehen Sie wie folgt vor:

- Schalten Sie das Produkt wie oben beschrieben ein.

- Berühren Sie die RGB Farbeinstellung (12) an der Stelle mit der gewünschten Farbe, um die entsprechende Leuchtfarbe einzustellen. Sowohl die LED Leuchtfläche (2) als auch die LED Spots (8) leuchten dauerhaft in der eingestellten Leuchtfarbe.

- Drücken Sie kurz den Ein-/Ausschalter (11) am Touch Sensor (3), um den RGB Farbwechselmodus einzuschalten. Das Produkt leuchtet jetzt automatisch wechselnd in unterschiedlichen Farben.

Um das Produkt wieder auszuschalten, drücken Sie kurz den Ein-/Ausschalter (11) am Touch Sensor (3).

TECHNISCHE DATEN

Artikelnummer TILA0203 Dimmbar Ja (nur warmweiße LEDs)
Anschlüsse 1x USB Type C	Buchse Ladedauer ca. 6,5 h
Spannungsversorgung 5 V	DC, 1000 mA Leuchtdauer		ca. 15 h (RGB Licht) / ca. 8 h (warmweißes Licht)
Batterietyp Lithium-Ionen-Akku Schutzart IP44
Batteriekapazität 4000 mAh	Schutzklasse III
LEDs	8x RGB LED18x LED warmweiß	Produktmaterial	Metall
Leistung LEDs	0,18 W (RGB LED)0,20 W (LED warmweiß)	Farbe	Schwarz
Lichtstrom	200 Lm	Abmessungen (BxHxT)	120 x 380 x 120 mm
Farbtemperatur	3000 K	Gewicht	854 g
Lebensdauer	ca. 50000 h

WARTUNG & REINIGUNG

i HINWEIS!

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können einen Kurzschluss verursachen.

- Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.

- Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

i HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

- Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

1. Schalten Sie vor der Reinigung das Produkt aus und entfernen Sie das USB-Kabel.
2. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
3. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.
4. Lassen Sie alle Teile danach vollständig trocknen.

Aufbewahrung

Alle Teile müssen vor dem Aufbewahren vollkommen trocken sein.

- Bewahren Sie das Produkt stets an einem trockenen Ort auf.

- Lagern Sie das Produkt für Kinder unzugänglich, sicher verschlossen und bei einer Lagertemperatur zwischen 5° C und 20° C (Zimmertemperatur).

Konformitätserklärung

Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsung bzw. der Verpackung weist auf diese Bestimmung hin.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Garantie

Die Garantiezeit beginnt mit dem Kauf des Produktes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren zum Zeitpunkt des Kaufes gültigen Garantiebedingungen.

Geschäftszeiten (Technischer Support in deutscher Sprache)

Montag bis Freitag: 08:00 - 17:00 Uhr

GENERAL

Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.
