| Produkttyp | DALI-KNX-Hausautomations-Gateway |
| Marke | Steinel |
| Modell | DALI128 KNX |
| Versorgungsspannung | AC 110-240 V, 50/60 Hz oder DC 110-240 V |
| Leistungsaufnahme | Max. 3 W |
| Bustyp | KNX TP 256 |
| KNX-Busspannung | DC 21-32 V SELV |
| KNX-Busstrom | 4,5-5,0 mA |
| DALI-Protokoll | EN 62386 (DALI-2) |
| Maximale Anzahl DALI-Teilnehmer | 64 pro System, insgesamt 128 (Doppelmodell) |
| Anzahl DALI-Gruppen | 32 pro System |
| Umgebungstemperatur | -5 bis +45 °C |
| Montageart | Auf DIN-Hutschiene (EN 60715) |
| Breite | 72 mm (4 Module) |
| Anschlüsse | Schraubklemmen, max. Drehmoment 0,8 Nm |
| Hauptfunktionen | HCL, CT-Modus, Kurzschluss-/Überlast-/Überspannungsschutz, Betriebsstundenzähler, Einzel-/Gruppen-/Broadcast-Adressierung, 16 Lichtszenen, Hot-Plug-in, usw. |
| Inbetriebnahme | Über ETS 5.7.7+ oder 6.1.0+ und DCA |
| Sicherheit | KNX Data Secure, Gerätezertifikat, Trennung KNX/DALI |
| Reinigung | Mit einem trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden. |
| Garantie | Gesetzliche Garantie. Hersteller: Steinel GmbH |
| Reparierbarkeit | Eingriffe nur durch einen Fachmann. |
Häufig gestellte Fragen - DALI128 KNX STEINEL
Benutzerfragen zu DALI128 KNX STEINEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Smart-Home-Gateway kostenlos im PDF-Format! Finden Sie Ihr Handbuch DALI128 KNX - STEINEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DALI128 KNX von der Marke STEINEL.
BEDIENUNGSANLEITUNG DALI128 KNX STEINEL
1 Sicherheitshinweise.... 3
2 Funktion.... 3
3 Bedienung 5
4 Informationen für Elektrofachkräfte 8
4.1 Montage und Elektrischer Anschluss.... 8
4.2 Inbetriebnahme 9
5 Anhang 12
5.1 Technische Daten 12
5.2 Hilfe im Problemfall 13
5.3 Gewährleistung 14
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
DALI ist FELV (Funktionskleinspannung). Bei Installation auf sichere Trennung zwischen KNX und DALI und Netzspannung achten. Es ist ein Mindestabstand zwischen Bus- und DALI-/Netzspannungsadern von mindestens 4 mm einzuhalten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX Systems und entspricht den KNX Richtlinien. Detaillierte Fachkenntnisse durch KNX Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen.
Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der STEINEL KNX Service App (Zusatzsoftware) durchgeführt werden.
Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detaillierte Fachkenntnisse werden vorausgesetzt. Zur sicheren Inbetriebnahme ist ein Gerätezertifikat erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Montage ist das Gerätezertifikat vom Gerät zu entfernen und sicher aufzubewahren.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7.7 oder 6.1.0.
Bestimmungsgemäßer Gebrauch
- Steuern von Leuchten und anderen Anwendungen mit DALI-Betriebsgerät in KNX Installationen, z. B. EVG
- Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler
Produkteigenschaften
- DALI-2 zertifiziert
-
Steuerung von max. 64 DALI-Teilnehmern in max. 32 Gruppen (Gerätevarian- te 1fach)
-
Steuerung von max. 2 mal 64 DALI-Teilnehmern in max. 2 mal 32 Gruppen (Gerätevariante 2fach)
– Einstellung der Farbtemperatur oder der Lichtfarbe (RGB, RGBW) für Leuchten mit DALI Device Type 8 gemäß IEC 62386-209 - Kurzschluss-, überlast- und überspannungssicher
– Betriebsstundenzähler
– Automatischer Farbkreisdurchlauf oder Helligkeitsdurchlauf
– HCL-Modus (Human Centric Lighting), automatischer Tagesfarbtemperaturverlauf - CT-Modus (Color Transition), automatischer Tagesfarbverlauf
– Geeignet für den Betrieb mit DC-Spannung von Notbeleuchtungsanlagen
– Einzel-, Gruppen- oder Zentraladressierung - 16 Lichtszenen je DALI-System
– Auslesen von DALI-Teilnehmer-Zuständen über KNX, z. B. Helligkeit oder Leuchtenfehler - Handbedienung der DALI-Gruppen, Einzelgeräte oder Zentral (Broadcast) getrennt für jedes DALI-System
– Zwangsführung oder Sperrfunktionen
– Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und im Handbetrieb - Sammelrückmeldung
– Zentrale Schalt- und Dimmfunktion - Sperrfunktion für jede DALI-Gruppe oder jedes Einzelgerät
– Separate Ein- und Ausschaltverzögerung
– Treppenlichtschalter mit Vorwarnfunktion - Online- oder Offline-Projektierung der DALI-Teilnehmer mit ETS-DCA
– Standby-Abschaltung der DALI-Teilnehmer
– Austausch eines einzelnen DALI-Teilnehmers gleichen Typs, während des Betriebs, ohne Software möglich
Auslieferungszustand: Baustellenbetrieb, Handbedienung ist freigegeben. Die angeschlossenen DALI-Betriebsgeräte beider DALI-Systeme können über das Tastenfeld mit der Broadcast-Funktion angesteuert werden.
Die vollständige Funktionalität der DALI-Anlage kann nur beim ausschließlichen Einsatz von DALI-2 Betriebsgeräten sichergestellt werden.
i Eine vollständige Liste von DALI-2 Betriebs- und Steuergeräten findet sich hier: https://www.dali-alliance.org/products
3 Bedienung

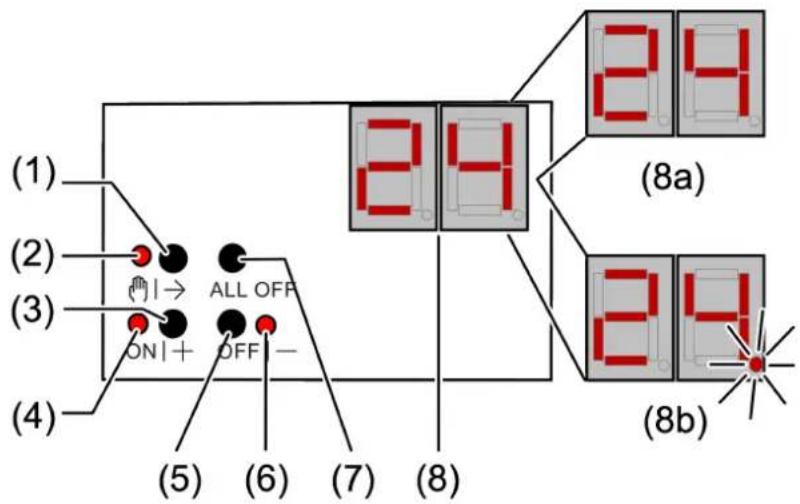

Bild 1: Bedienfeld DALI Gateway 1fach

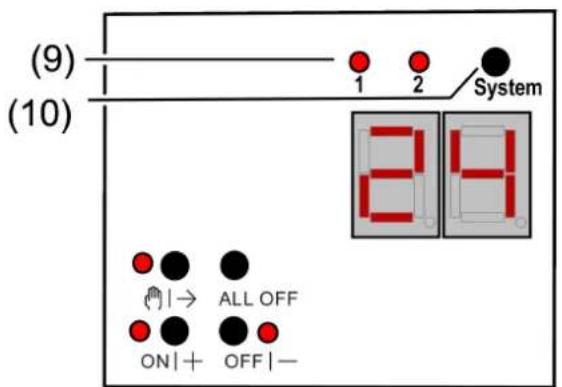

Bild 2: Bedienfeld DALI Gateway 2fach
(1) Taste ⭔→ – Handbedienung
(2) LED ⬇|→ – Ein: Permanenter Handbetrieb aktiv
LED ⬇|→ – Blinkt: Kurzzeitiger Handbetrieb aktiv
(3) Taste ON|+ – Einschalten oder heller dimmen
(4) LED ON|+ – Ein: DALI-Teilnehmer oder -Gruppe eingeschaltet, Helligkeit 1...100 %
(5) Taste OFF|– – Ausschalten oder dunkler dimmen
(6) LED OFF|– – Ein: DALI-Teilnehmer oder -Gruppe ausgeschaltet, Helligkeit 0 %
(7) Taste ALL OFF – Alle DALI-Teilnehmer ausschalten
(8) Anzeige der DALI-Nummer
(8a) Anzeige der DALI-Gruppe
(8b) Anzeige der Kurzadresse der einzelnen DALI-Teilnehmer (1...64)
(9) LED des aktiven DALI-Systems leuchtet im Handbetrieb oder nach drücken der Umschalttaste (nur bei Gerätevariante 2fach)
(10) Umschalttaste für DALI-Systeme 1 und 2 (nur bei Gerätevariante 2fach)
Zeigt die Anzeige (8) bc (Broadcast-Bedienung), werden alle Teilnehmer eines DALI-Systems gemeinsam gesteuert. Dies erfolgt in folgenden Betriebszuständen.
– Das Gerät ist nicht programmiert
– In der KNX Konfiguration ist Zentralsteuerung eingestellt
- Im Busbetrieb ist Broadcast zusätzlich konfiguriert und aktiv
Bei der Bedienung der DALI-Teilnehmer mit Tastenfeld unterscheidet das Gerät zwischen kurzer und langer Betätigung.
– Kurz: Betätigung kürzer als 1 Sekunde
– Lang: Betätigung zwischen 1 und 5 Sekunden
Umschaltung System 1 und System 2
Bei der Gerätevariante 2fach kann mit der Umschalttaste (10) zwischen einer Bedienung der DALI-Systeme 1 und 2 umgeschaltet werden. Dies ist entweder im laufenden Betrieb des Gerätes oder während einer aktiven kurzzeitigen oder permanenten Handbedienung möglich.
Über das Tastenfeld der Handbedienung wird stets nur das ausgewählte DALI-System bedient. Die LED (9) signalisieren das für eine Handbedienung wirksame DALI-System.
Kurzzeitigen Handbetrieb einschalten
Die Bedienung mit Tastenfeld ist programmiert und nicht gesperrt.
■ Taste 📋|→ (1) kurz betätigen.
Anzeige (8) zeigt die erste Gruppennummer, Kurzadresse oder bc, LED (2) blinkt. Bei der Geräteversion „2fach“ leuchtet die LED (9) des zuletzt bedienten DALI-Systems.
Nach 5 Sekunden ohne Tastenbetätigung kehrt das Gerät automatisch in den Busbetrieb zurück.
Permanenten Handbetrieb ein-/ausschalten
Die Bedienung mit Tastenfeld ist programmiert und nicht gesperrt.
■ Taste ⬤I→ (1) mindestens 5 Sekunden betätigen.
LED f^m| (2) leuchtet, Anzeige (8) zeigt die erste Gruppennummer, Kurzadresse oder bc. Der permanente Handbetrieb ist eingeschaltet. Bei der Geräteversion „2fach“ leuchtet die LED (9) des zuletzt bedienten DALI-Systems.
- oder, bei wiederholter Betätigung für mindestens 5 Sekunden -
LED ⬇|→ (2) ist aus, Anzeige (8) ist aus, Busbetrieb ist eingeschaltet.
DALI-Teilnehmer bedienen
Das Gerät befindet sich im permanenten oder kurzzeitigen Handbetrieb.
Taste ⇌ (1) so oft kurz betätigen, bis die Anzeige (8) die gewünschte DALI-Nummer zeigt.
■ Ausgang bedienen mit Taste ON|+ (3) oder Taste OFF|- (5).
Kurz: Ein-/Ausschalten.
Lang: Heller/dunkler dimmen.
Loslassen: Dimmen Stop.
LED ON|+ (4) und OFF|- (6) zeigen den Status an.
Die Anzeige (8) zeigt erst die Nummern der verfügbaren DALI-Gruppen (8a), anschließend die Einzeladressen der DALI-Teilnehmer (8b).
Alle DALI-Teilnehmer ausschalten
Das Gerät befindet sich im permanenten Handbetrieb.
■ Taste ALL OFF (7) betätigen.
Einzelne DALI-Teilnehmer oder -Gruppen sperren/entsperren
Das Gerät befindet sich im permanenten Handbetrieb und Sperren ist freigegeben.
Taste ⇌ (1) so oft kurz betätigen, bis die Anzeige (8) die gewünschte DALI-Nummer zeigt.
■ Tasten ON|+ (3) und OFF|- (5) gleichzeitig mindestens 5 Sekunden betätigen.
Die gewählte DALI-Nummer in der Anzeige (8) blinkt.
DALI-Teilnehmer oder -Gruppe ist gesperrt.
- oder, bei wiederholter Betätigung -
Die Anzeige (8) blinkt nicht mehr.
DALI-Teilnehmer oder -Gruppe ist freigegeben.
■ Busbetrieb aktivieren (siehe Kapitel Permanenten Handbetrieb ein-/ausschalten).
Via Handbedienung gesperrte DALI-Geräte können im Handbetrieb bedient werden.
4 Informationen für Elektrofachkräfte
4.1 Montage und Elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten. Dazu alle zugehörigen Leitungsschutzschalter ausschalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Benachbarte spannungsführende Teile abdecken.
Gerät montieren
■ Gerät auf Hutschiene montieren.
Gerät anschließen
Steuerleitung: Typ, Querschnitt und Verlegung gemäß Bestimmungen für 230-V-Leitungen. DALI- und Netzspannungsadern können gemeinsam in einer Leitung, z. B. NYM 5x1,5 mm², geführt werden.
■ Die DALI-Steuerspannung ist eine Funktionskleinspannung FELV. Die Installation so ausführen, dass bei Freischalten eines Bereiches sowohl DALI- als auch Netzspannung führende Leitungen freigeschaltet sind.
■ Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein Freischalten sichergestellt ist.
■ DALI-Teilnehmer einiger Hersteller haben erweiterte Funktionen und können z. B. durch Netzspannung am DALI-Anschluss gesteuert werden. Bei Nachrüsten vorhandener DALI-Installationen alle entsprechenden Bedieneinrichtungen entfernen.
■ Gerät gemäß Anschlussbeispiel anschließen (siehe Bild 3)

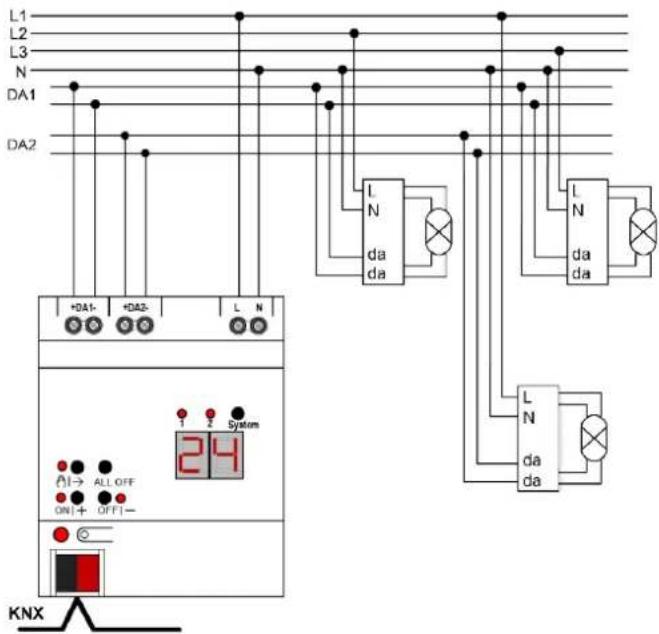

Bild 3: Anschlussbeispiel DALI-Gateway 2fach
■ Zum Schutz vor gefährlichen Spannungen Abdeckkappe auf den Busleitungsanschluss aufstecken.
Zeigt die Anzeige (8) Er (Error), liegt ein Installationsfehler vor, durch den Netzspannung auf die DALI-Leitung gelangt. In diesem Fall Gerät und DALI-Teilnehmer von Netzspannung und Busspannung freischalten. Installation korrigieren.
4.2 Inbetriebnahme
Nach der Montage des Gateways, dem Anschluss der Buslinie und der Netzspannungsversorgung sowie der DALI-Leitungen kann das Gerät in Betrieb genommen werden. Es wird allgemein die folgende Vorgehensweise empfohlen...
Das Gerät in Betrieb nehmen
■ Netzspannungsversorgung des Gateways einschalten.
■ Busspannung einschalten.
Kontrolle der Spannungen: Beim Drücken der Programmiertaste muss die rote Programmier-LED aufleuchten.
■ Physikalische Adresse mit Hilfe der ETS projektieren und programmieren
■ Applikationsprogramm mit der ETS herunterladen.
■ DALI-System mit Inbetriebnahme-Software (DCA) in Betrieb nehmen.
■ Erneut das Applikationsprogramm mit der ETS herunterladen.
Das Gateway ist betriebsbereit.
Das Ausführen der DALI-Inbetriebnahme und das erneute Programmieren des Applikationsprogramms ist nicht explizit erforderlich, sofern das Gateway in eine vorhandene DALI-Installation integriert worden ist (z. B. beim Tausch eines
typgleichen Geräts) und mit unveränderter DALI-Konfiguration (gleiche Kurzadressen, Gerätetypen, Gruppenzuordnungen etc.) weiter verwendet wird. Dies ist beispielsweise der Fall, wenn ein Gerät in der ETS-Projektierung unverändert kopiert oder eine Konfigurationsvorlage importiert wird.
☐ Ohne angeschlossene Netzspannungsversorgung ist keine ETS-Programmierung möglich.
Safe-State-Mode
Wenn das Gerät beispielsweise durch eine fehlerhafte Projektierung oder Inbetriebnahme nicht korrekt funktioniert, kann die Ausführung des geladenen Applikationsprogramms durch Aktivierung des Safe-State-Mode angehalten werden. Im Safe-State-Mode ist eine Ansteuerung der DALI-Betriebsgeräte über den KNX oder durch eine Handbedienung nicht möglich. Das Gateway verhält sich im Safe-State-Mode passiv, da das Applikationsprogramm nicht ausgeführt wird. Lediglich die System-software arbeitet noch, so dass ETS-Diagnosefunktionen und auch das Programmieren des Geräts weiterhin möglich sind.
Safe-State-Mode aktivieren
Zum Aktivieren des Safe-State-Modes gibt es zwei Möglichkeiten.
Möglichkeit 1:
■ Netzspannungsversorgung abschalten.
■ Ca. 10 Sekunden warten.
■ Programmiertaste drücken und gedrückt halten.
■ Netzspannungsversorgung einschalten. Die Programmiertaste erst dann loslassen, wenn die Programmier-LED langsam blinkt.
Der Safe-State-Mode ist aktiviert.
Möglichkeit 2:
Voraussetzung: Die Netzspannungsversorgung muss unterbrechungsfrei eingeschaltet sein.
■ Busspannung abschalten oder Busklemme abziehen.
■ Programmiertaste drücken und gedrückt halten.
■ Busspannung einschalten oder Busklemme aufstecken. Die Programmiertaste erst dann loslassen, wenn die Programmier-LED langsam blinkt.
Der Safe-State-Mode ist aktiviert.
Auch im Safe-State-Mode kann durch kurzes Drücken der Programmier-Taste der Programmier-Modus wie gewohnt ein- und ausgeschaltet werden, sofern die Busspannungsversorgung eingeschaltet ist. Die Programmier-LED blinkt dann, obwohl der Safe-State-Mode noch aktiv ist, nicht mehr.
Safe-State-Mode deaktivieren
■ Netzspannungsversorgung ausschalten (ca. 10 s warten), oder
■ ETS-Programmiervorgang durchführen, oder
■ Busspannungsausfall herbeiführen.
Master-Reset
Der Master-Reset setzt das Gerät in die Grundeinstellungen zurück (physikalische Adresse 15.15.255, Firmware bleibt erhalten). Die Geräte müssen anschließend mit der ETS neu in Betrieb genommen werden. Die Handbedienung ist möglich.
Bei Secure-Betrieb: Ein Master-Reset deaktiviert die Gerätesicherheit. Das Gerät kann mit dem Gerätezertifikat anschließend erneut in Betrieb genommen werden.
Master-Reset durchführen
Voraussetzung: Der Safe-State-Mode ist aktiviert.
■ Programmiertaste drücken und für > 5 s halten. Die Programmier-LED blinkt schnell.
Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit.
Gerät auf Werkseinstellungen zurücksetzen
Mit der STEINEL KNX Service App kann das Gerät auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Konfiguration.
5 Anhang
5.1 Technische Daten
KNX
KNX Medium TP 256
KNX Inbetriebnahme-Modus S-Mode
Nennspannung KNX DC 21 ... 32 V SELV
Stromaufnahme KNX 4,5 ... 5,0 mA
Anschlussart Bus Anschlussklemme
Versorgung
Nennspannung AC 110 ... 240 V \~
Netzfrequenz 50 / 60 Hz
Nennspannung DC 110 ... 240 V
Verlustleistung max. 3 W
DALI
Nennspannung DALI DC 16 V (typ.)
Ausgangsstrom je DALI-System typ. 128 mA, max. 250 mA kurzzeitig
Garantierter Busstrom je DALI-System 148 mA
Anzahl DALI-Teilnehmer max. 64 je DALI-System
Übertragungsrate DALI 1,2 kbit/s
Protokoll DALI
EN 62386
Leitungstyp
Mantelleitung 230 V, z. B. NYM
Leitungslänge DALI (siehe Bild 4)

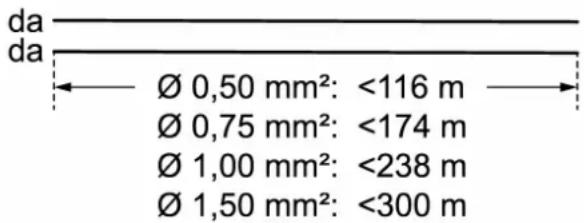

Bild 4: Leitungslänge DALI
Umgebungsbedingungen
Umgebungstemperatur -5 ... +45 °C
Lagertemperatur
-5 ... +45 °C
Transporttemperatur
-25 ... +70 °C
Klemmbare Leitungsquerschnitte (siehe Bild 5)
0,5 ... 4 mm ^2
0,5 ... 4 mm ^2
0,5 ... 2,5 mm²

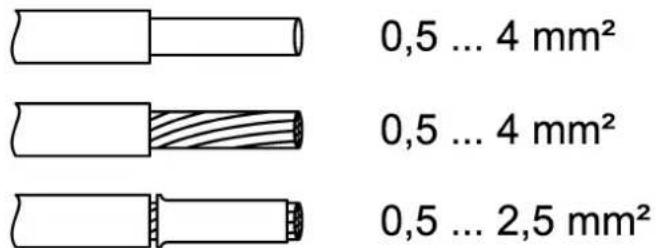

Bild 5: Klemmbare Leitungerquerschnitte
Einbaubreite 72 mm / 4 TE
Anschlussart Schraubklemme
Anzugsdrehmoment Schraubklemmen max. 0,8 Nm
5.2 Hilfe im Problemfall
Anzeige zeigt "Er", angeschlossene DALI-Teilnehmer haben keine Funktion, keine Bedienung möglich
Ursache: Netzspannung auf DALI-Leitung.
Installationsfehler. Gerät und angeschlossene DALI-Teilnehmer von Netzspannung und Busspannung freischalten. Installation korrigieren.
Anzeige zeigt im Handbetrieb "bc", Steuerung einzelner Leuchten nicht möglich
Ursache: Das Gerät ist nicht oder auf Zentralsteuerung programmiert.
Gerätezustand prüfen oder Bedienung von Broadcast auf Gruppen- oder Einzelsteuerung umstellen.
Einzelner DALI-Teilnehmer ohne Funktion
Ursache 1: Verbraucher ist defekt, z. B. Lampe.
Verbraucher austauschen.
Ursache 2: DALI-Teilnehmer ist defekt.
Defekten Teilnehmer austauschen.
Spannung einschalten.
Tasten 📋 → und ALL OFF gemeinsam mindestens 10 Sekunden betätigen.
Das Gerät erkennt den ausgetauschten DALI-Teilnehmer und lädt die notwendigen Daten hinein. Die Anzeige (8) zeigt LE.
Gleichzeitiger Austausch mehrerer DALI-Teilnehmer ist nur mit Inbetriebnahme-Software (DCA) und Projekt-Daten möglich.
DALI-Gruppen oder Einzelgeräte lassen sich nicht bedienen
Ursache 1: DALI-Gruppen oder Einzelgeräte über Bus- oder Handbedienung gesperrt.
Sperrung aufheben.
Ursache 2: Permanenter Handbetrieb ist eingeschaltet.
Permanenten Handbetrieb ausschalten.
Ursache 3: Applikationsprogramm ist angehalten; Programmier-LED blinkt.
Reset durchführen: Gerät vom Bus trennen, nach ca. 5 Sekunden wieder einschalten.
Ursache 4: Kein Applikationsprogramm geladen.
Programmierung überprüfen und korrigieren.
5.3 Gewährleistung
Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.
STEINEL GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Telefon +49 5245 448 0
www.steinel.de
product@steinel.de
Loslaten: dimmen stop.
5.1 Technische gegevens
KNX
KNX medium TP256
