BEDIENUNGSANLEITUNG SV4051 IFM

Betriebsanleitung

Vortex-Durchflusssensor

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

Inhaltsverzeichnis

1 Vorbemerkung 3

1.1 Verwendete Symbole 3
1.2 Warnhinweise 3

2 Sicherheitshinweise 4
3 Bestimmungsgemäße Verwendung 5
3.1 Einsatzbereich 5
4 Montage 6
4.1 Störeinflüsse 7
5 Elektrischer Anschluss 9
6 Wartung, Instandsetzung und Entsorgung 10

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Warnhinweise

Warnhinweise warnen vor möglichen Personen- und Sachschäden. Dadurch wird der sichere Umgang mit dem Produkt ermöglicht. Warnhinweise sind wie folgt abgestuft:

WARNUNG

Warnung vor schweren Personenschäden

▷ Tödliche und schwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

VORSICHT

Warnung vor leichten bis mittelschweren Personenschäden

▷ Leichte bis mittelschwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

ACHTUNG

Warnung vor Sachschäden

▷ Sachschäden sind möglich, wenn der Warnhinweis nicht beachtet wird.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
  • Das Produkt nur für zulässige Medien einsetzen.
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Bestimmungsgemäße Verwendung

Das Gerät überwacht die Strömung in flüssigen Medien nach dem Vortex-Messprinzip.

Das Gerät erfasst die Prozessgrößen Durchflussgeschwindigkeit und Volumenstrom (Durchflussmenge/Zeit).

Geräte mit 4-Leiter Anschluss erfassen zusätzlich die Temperatur als Pt1000-Widerstandswert (→ Elektrischer Anschluss ☐ 9).

Das Gerät gibt ein Analogsignal aus, das proportional zum Prozesswert ist.

Druckgeräterichtlinie (DGRL):

Die Geräte entsprechen der Druckgeräterichtlinie und sind für Medien der Fluidgruppe 2 nach guter Ingenieurpraxis ausgelegt und hergestellt. Einsatz von Medien der Fluidgruppe 1 auf Anfrage.

3.1 Einsatzbereich

Flüssige Medien mit folgenden Eigenschaften:

• Wasser
• Wasserbasierende Medien (deonisiertes Wasser, Kühlwasser)

Die Zugabe eines Additives, das die Viskosität des Mediums beeinflusst, führt zu einer Erhöhung der Messungenauigkeit.

→ Vergleiche Kurven und Diagramme im Datenblatt unter documentation.ifm.com.

4 Montage

VORSICHT

Bei Medientemperaturen über 50 °C (122 °F) können sich einige Bereiche des Gehäuses auf über 65 °C (149 °F) erwärmen.

▷ Verbrennungsgefahr.
▶ Gehäuse gegen den Kontakt mit entzündlichen Stoffen und gegen unbeabsichtigtes Berühren sichern.

▶ Sicherstellen, dass die Anlage druckfrei ist.
▶ Sicherstellen, dass während der Montagearbeiten keine Medien am Montageort auslaufen können.
▶ Gerät entsprechend der Durchflussrichtung (Pfeil auf dem Gerät) in die Rohrleitung einsetzen.
▶ Das ▶ Gerät so einbauen, dass keine mechanischen Kräfte auf die Rohrleitung einwirken. Dazu gegebenenfalls Montagewinkel verwenden.

Nennweite des Geräts	Maximales Anzugsdrehmoment
DN6, DN8, DN10, DN12, DN20	12 Nm
DN25	15 Nm

Tab. 1: Maximales Anzugsdrehmoment in Abhängigkeit vom Gerätetyp

Informationen zu verfügbarem Zubehör unter www.ifm.com.

Empfohlene Einbaulage:

▶ Vor oder in steigender Leitung einbauen.
▶ Ablagerungen, Gas- und Luftansammlungen im Leitungssystem vermeiden.
▶ Gerät so einbauen, dass das Messrohr stets vollständig gefüllt ist.
▶ Auf gleiche Innendurchmesser von Rohrleitung und Sensor achten.

Nicht empfohlene Einbaulage:

• Direkt vor einer fallenden Leitung.
  • In einer fallenden Leitung.
• Unmittelbar vor einem Rohrauslauf.
  • Unmittelbar vor einem Ventil.
  • An der Ansaugseite einer Pumpe.
  • Am höchsten Punkt des Leitungssystems.

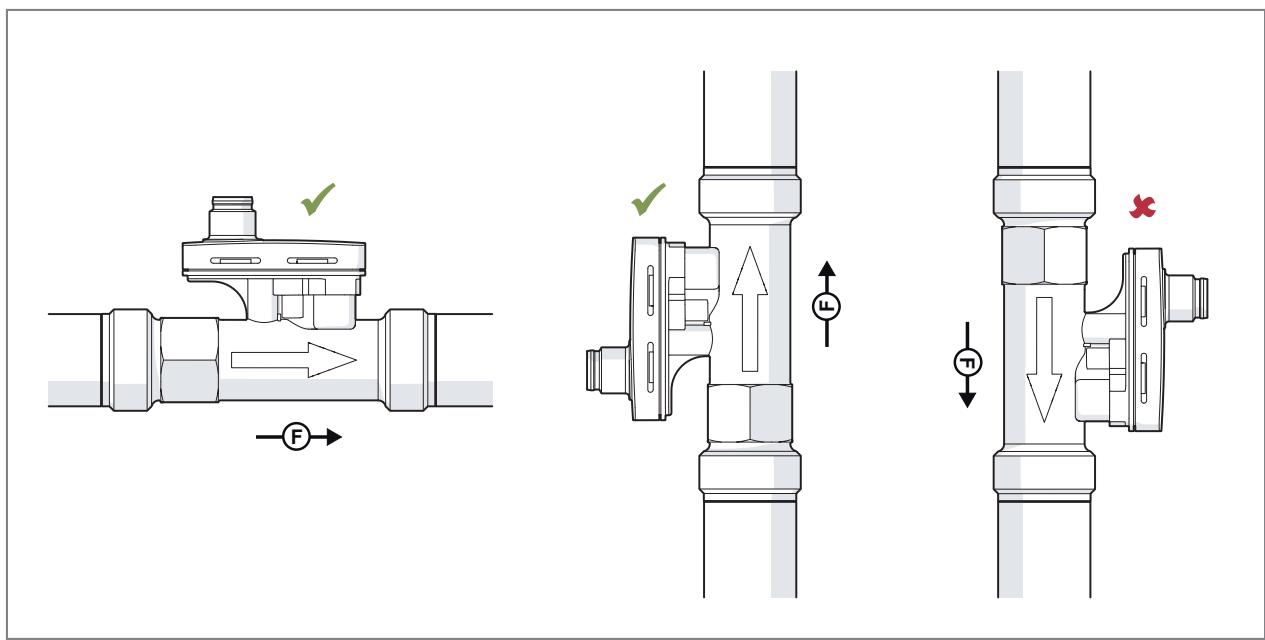

Abb. 1: Empfohlene und nicht empfohlene Einbaulage

4.1 Störeinflüsse

Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u. ä. beeinträchtigen die Funktion des Geräts.

▶ Abstände zwischen Sensor und Störeinflüssen einhalten.

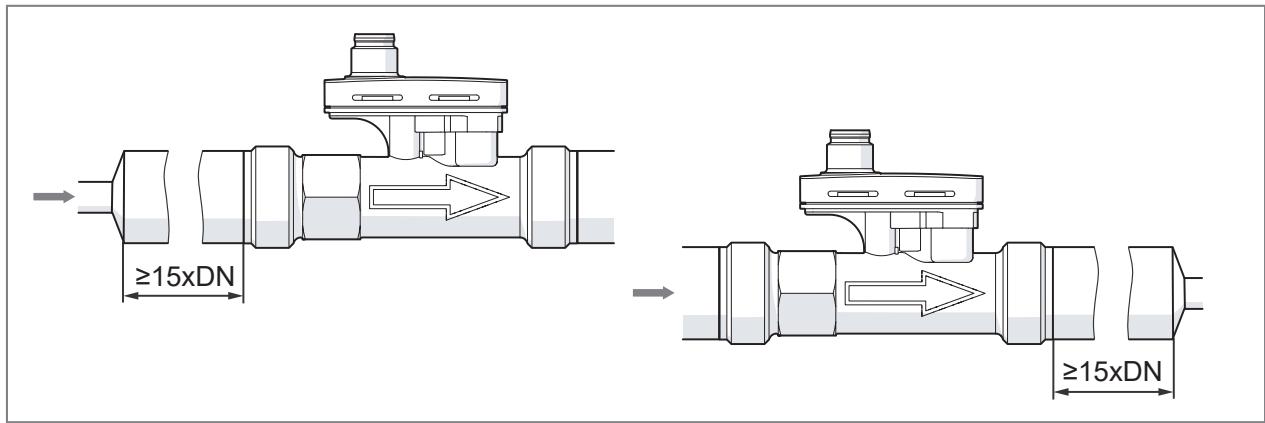

Abb. 2: Mindestabstände für Ein- und Auslaufstrecken bei Änderung des Rohrdurchmessers

Abb. 3: Mindestabstände zu 2x90°-Krümmungen und zu Pumpen

Abb. 4: Mindestabstände zu Krümmungen

1: Mindestabstand zu nicht idealen Krümmungen

2: Mindestabstand zu idealen 90°-Krümmungen mit mindestens R 1,8 x DN

5 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

Abb. 5: 2-Leiter-Geräte (SV3xxx); Farbkennzeichnung nach DIN EN 60947-5-2: BN: braun; WH: weiß

OUT : Analogsignal für Durchfluss

Abb. 6: 4-Leiter-Geräte; Farbkennzeichnung nach DIN EN 60947-5-2: BN: braun; WH: weiß; BK: schwarz; BU: blau

OUT: Analogsignal für Durchfluss

T1/T2: Pt1000

6 Wartung, Instandsetzung und Entsorgung

Der Betrieb des Geräts ist wartungsfrei.

Das Gerät darf nur vom Hersteller repariert werden.

▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.
