Type de produit	Débitmètre Vortex
Principe de mesure	Vortex (mesure de débit par tourbillons)
Fluides mesurés	Liquides : eau, fluides aqueux
Paramètres mesurés	Débit volumique, vitesse de débit, température (Pt1000 sur versions 4 fils)
Signal de sortie	Analogique proportionnel au débit
Raccordement électrique	2 fils (Sv3xxx) ou 4 fils ; selon version
Tension d'alimentation	24 V DC (typique, selon norme DIN EN 60947-5-2)
Température du fluide	Jusqu'à 50 °C (122 °F) ; au-delà, risque de brûlure
Pression de service	Non spécifiée ; installation hors pression requise
Diamètre nominal	DN6, DN8, DN10, DN12, DN20, DN25 selon modèle
Couple de serrage max	12 Nm pour DN6-DN20 ; 15 Nm pour DN25
Distances minimales amont	15 x DN (sans perturbation) ; 25 x DN (après pompe)
Distances minimales aval	5 x DN (coudes) ; 1 x DN (coudes idéaux)
Montage recommandé	Devant ou dans un tuyau montant ; tube de mesure toujours rempli
Montage déconseillé	Tuyau descendant, avant vanne, côté aspiration pompe
Maintenance	Aucun entretien nécessaire
Réparations	Uniquement par le fabricant
Homologations	Directive équipements sous pression (DESP), fluides groupe 2
Accessoires	Équerre de fixation, etc. ; catalogue sur ifm.com
Sécurité	Risque de brûlure si température > 50 °C ; décharge électrique ; suivre consignes

FOIRE AUX QUESTIONS - SV4051 IFM

Quel est le principe de mesure du SV4051 ?

Le SV4051 utilise le principe de mesure Vortex : des tourbillons sont générés dans le fluide et leur fréquence est proportionnelle au débit.

Quels fluides peuvent être mesurés ?

L'appareil est conçu pour les fluides liquides, notamment l'eau et les fluides aqueux. L'ajout d'additifs affectant la viscosité peut réduire la précision.

Comment raccorder électriquement le débitmètre ?

Le raccordement doit être effectué par un électricien qualifié. Les couleurs des fils sont selon DIN EN 60947-5-2 : BN (brun) = L+, WH (blanc) = OUT (signal analogique). Pour les versions 4 fils, BK (noir) et BU (bleu) sont utilisés pour la Pt1000.

Quelle est la tension d'alimentation ?

La tension d'alimentation typique est de 24 V DC (non explicitement mentionnée, mais conforme aux normes des capteurs industriels).

Quelles sont les distances minimales à respecter avant et après le capteur ?

Avant le capteur, prévoir au moins 15 x DN sans perturbation (25 x DN après une pompe). Après le capteur, au moins 5 x DN pour les coudes.

Peut-on utiliser l'appareil avec des fluides chauds ?

Oui, mais si la température du fluide dépasse 50 °C, certaines parties du boîtier peuvent devenir très chaudes ( > 65 °C). Il faut protéger contre les brûlures.

Comment entretenir le débitmètre ?

L'appareil ne nécessite aucun entretien. En cas de problème, seule une réparation par le fabricant est autorisée.

Quelles sont les positions de montage à éviter ?

Éviter de monter l'appareil directement avant un tuyau descendant, avant une vanne, sur le côté aspiration d'une pompe ou au point le plus haut du système.

Que faire en cas de dysfonctionnement ?

Vérifier le montage, le raccordement électrique et les conditions process. Si le problème persiste, contacter le fabricant. Ne pas réparer soi-même.

Où trouver la notice complète ?

La notice est disponible sur notice-facile.com ou via le code QR sur l'appareil. Des informations supplémentaires sont sur documentation.ifm.com.

MODE D'EMPLOI SV4051 IFM

Notice d'utilisation

Débitmètre Vortex

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
3.1 Applications 5
4 Montage 6
4.1 Perturbations.... 7
5 Raccordement électrique 9
6 Maintenance, réparation et élimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille le débit dans les fluides liquides selon le principe de mesure Vortex.

L'appareil détecte les paramètres process suivants : vitesse de débit et débit volumique (débit/temps).

Les appareils avec connexion 4 fils détectent en plus la température sous forme de valeur de résistance Pt1000 (→ Raccordement électrique ☐ 9).

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

3.1 Applications

Fluides liquides présentant les propriétés suivantes :

• Eau

- Fluides aqueux (eau déminéralisée, eau de refroidissement)

L'ajout d'un additif qui affecte la viscosité du fluide entraîne une augmentation de l'imprécision de la mesure.

→ Voir les courbes et les diagrammes dans la fiche technique sur documentation.ifm.com.

4 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.

Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

S'assurer que l'installation est hors pression.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Insérer l'appareil dans la tuyauterie selon le sens du débit (voir flèche sur l'appareil) :
Monter l'appareil de façon que le tube ne soit pas soumis à des forces mécaniques. Si nécessaire, utiliser une équerre de fixation.

Diamètre nominal de l'appareil Couple de serrage maximum
DN6, DN8, DN10, DN12, DN20 12 Nm
DN25 15 Nm

Tab. 1: Couple de serrage maximum en fonction du type d'appareil

Informations sur les accessoires disponibles sur www.ifm.com

Position de montage recommandée :

▶ Montage devant ou dans un tuyau montant.
Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.
Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Veiller au même diamètre intérieur du tube et du capteur.

Position de montage non recommandée :

• Directement avant un tuyau descendant.
  • Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

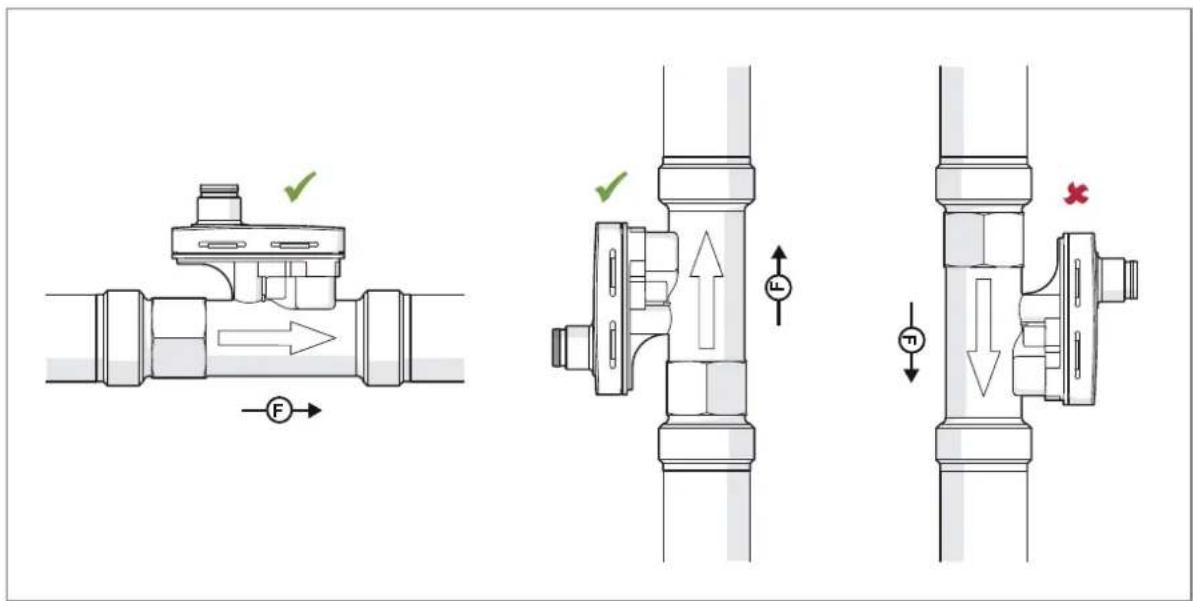

Fig. 1: Positions de montage recommandées et non recommandées

4.1 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

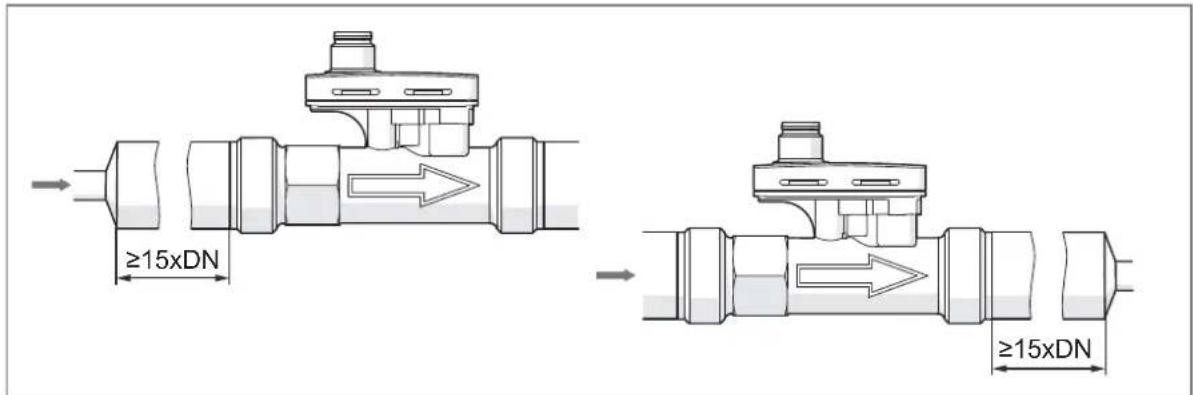

Fig. 2: Distances minimales pour les distances d'entrée et de sortie en cas de modification du diamètre du tuyau

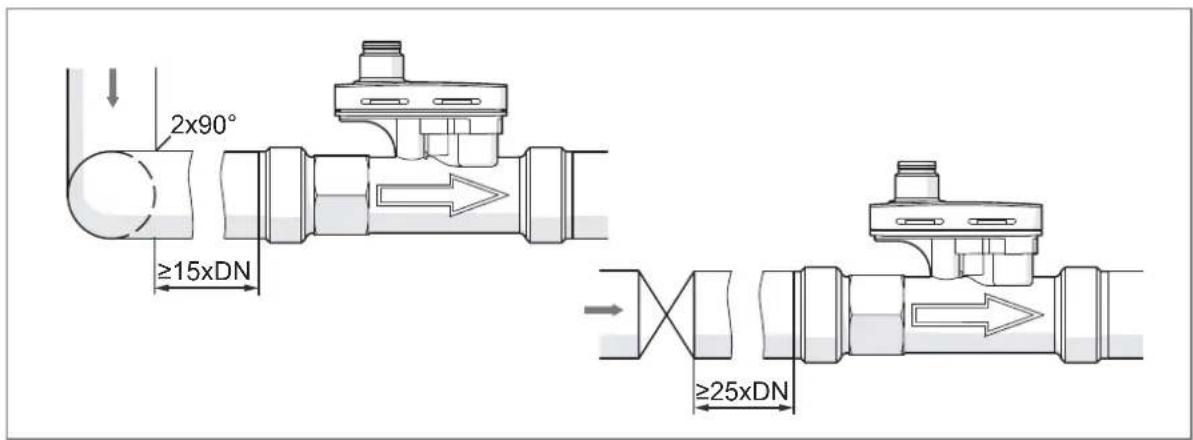

Fig. 3: Distances minimales par rapport aux coudes de 2x90° et aux pompes

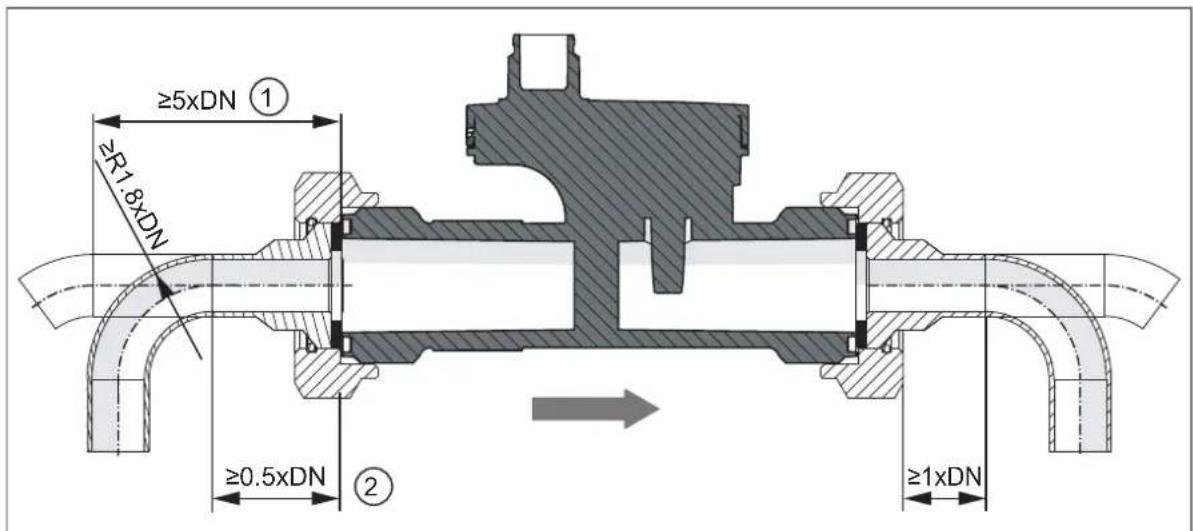

Fig. 4: Distances minimales par rapport aux coudes

1 : Distance minimale par rapport aux coudes non idéaux

2 : Distance minimale pour des coudes idéaux de 90° avec au moins R 1,8 x DN

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 5: Appareils 2 fils (Sv3xxx) ; couleurs selon DIN EN 60947-5-2 : BN : brun ; WH : blanc OUT : Signal analogique pour le débit

Fig. 6: Appareils 4 fils ; couleurs selon DIN EN 60947-5-2 : BN : brun ; WH : blanc ; BK : noir ; BU : bleu OUT : Signal analogique pour le débit T1/T2 : Pt1000

6 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
