MODE D'EMPLOI SBZ222 IFM

Notice d'utilisation

Débitmètre mécatronique

SBZ22x

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4

2 Consignes de sécurité.... 5
3 Usage prévu 6
4 Fonctionnement 7

4.1 Options pour la sortie OUT1 7
4.2 Options pour la sortie OUT2 7
4.3 Sortie de commutation 7
4.4 Sortie analogique 8

4.4.1 Surveillance du débit.... 8
4.4.2 Surveillance de température 9

4.5 Sortie fréquence 9

4.5.1 Surveillance du débit.... 10
4.5.2 Surveillance de température 10

4.6 Réglage de couleur de l'afficheur 10
4.7 IO-Link 11

5 Montage 12

5.1 Raccord process.... 12
5.2 Perturbations.... 12
5.3 Montage en cas de fluide sale.... 13

6 Raccordement électrique 14
7 Eléments de service et d'indication 15
8 Menu.... 16

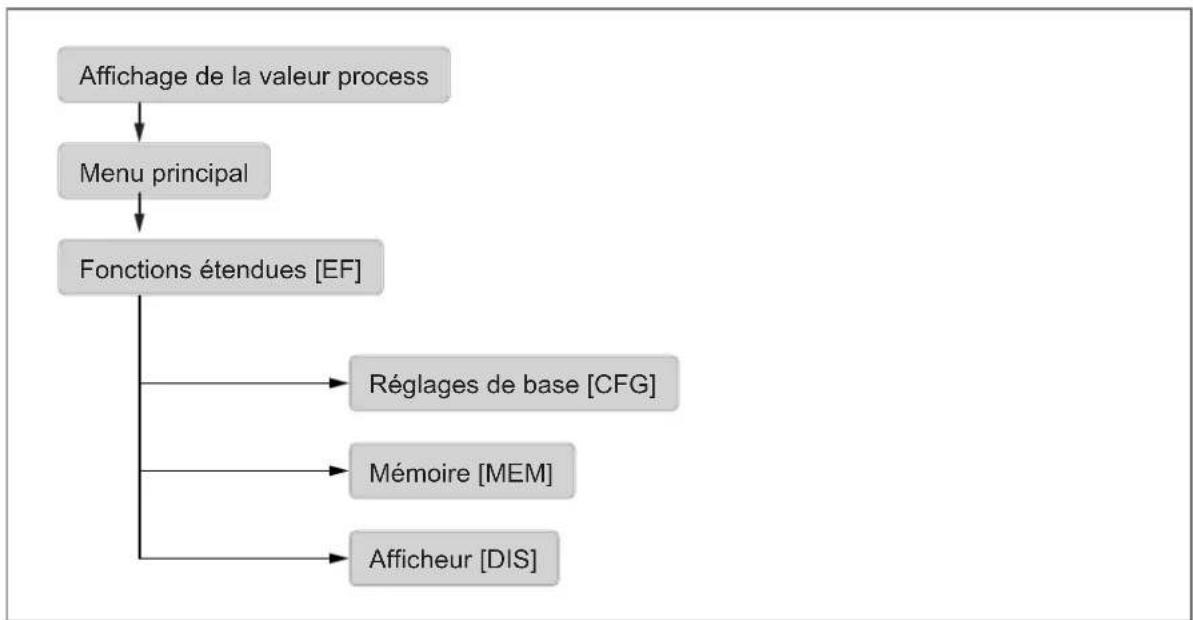

8.1 Aperçu du menu 16

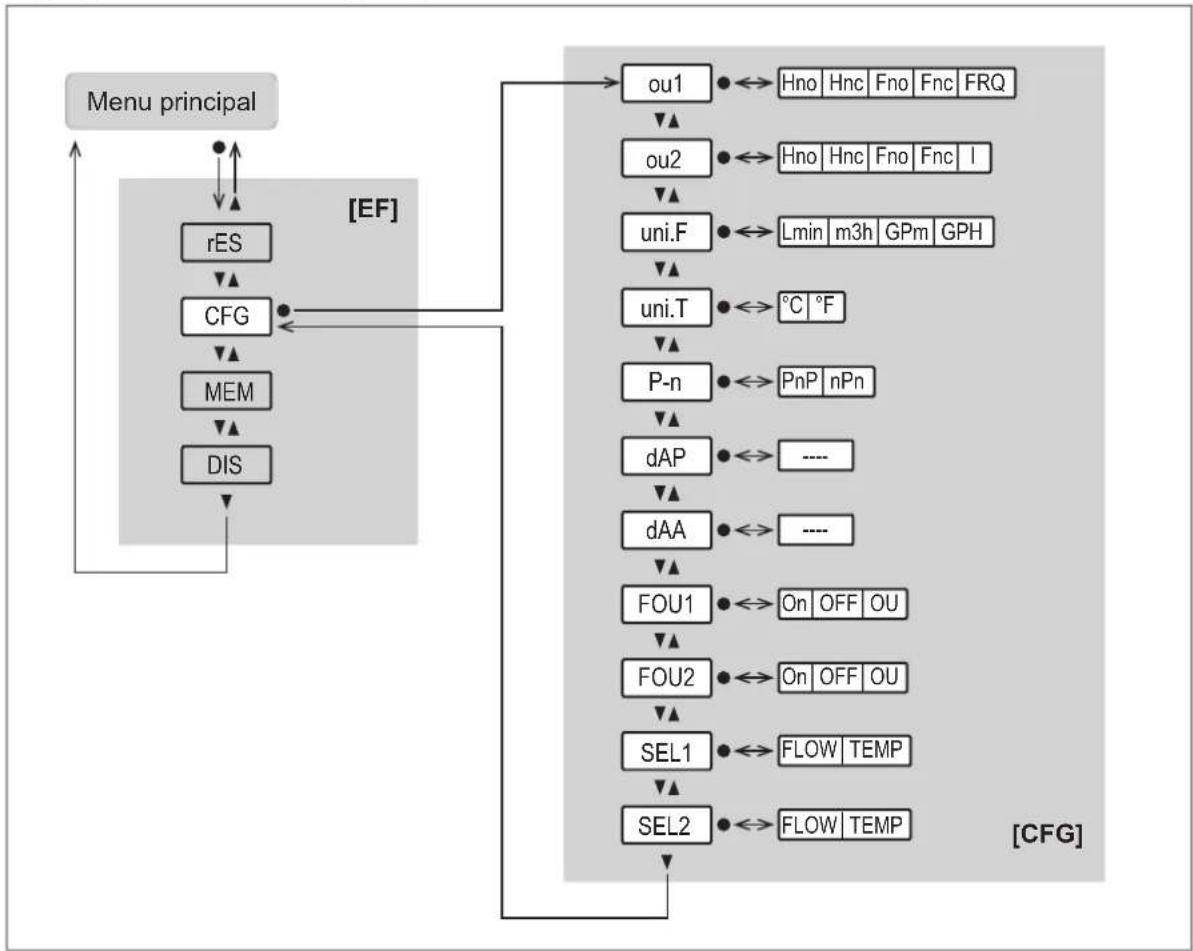

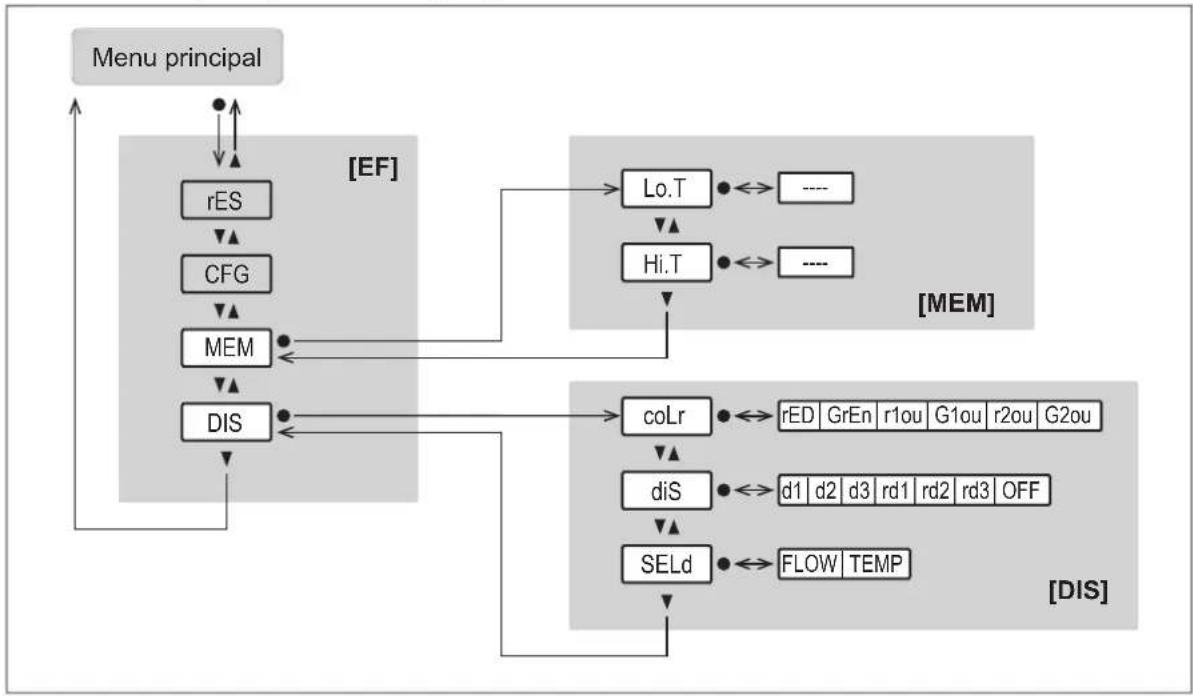

8.2 Menu principal et sous-menus 16

9 Mise en service.... 20

10 Paramétrage....21

10.1 Paramétrage via IO-Link 21

10.1.1 Marquage spécifique à l'application 21
10.1.2 Appareil protégé d'accès.... 21

10.2 Paramétrage au moyen des boutons de l'appareil 22

10.2.1 Paramétrage général 22
10.2.2 Réglages par défaut 22

10.2.2.1 Valeur process pour OUTx 22
10.2.2.2 Unité de mesure standard.... 22

10.2.3 Programmation des fonctions de sortie 23

10.2.3.1 Contrôle de seuil OUTx / fonction hystérésis. 23
10.2.3.2 Contrôle de seuil OUTx / fonction fenêtre 23
10.2.3.3 Signal fréquence OUT1.... 23
10.2.3.4 Signal analogique OUT2.... 23

10.2.4 Réglages utilisateur (option) 24

10.2.4.1 Affichage standard 24
10.2.4.2 Réglage de couleur de l'afficheur 24
10.2.4.3 Logique de commutation des sorties.... 24
10.2.4.4 Amortissement des valeurs mesurées pour la sortie de commutation ..... 24
10.2.4.5 Amortissement des valeurs mesurées pour la sortie analogique.... 24
10.2.4.6 Comportement des sorties en cas de défaut.... 24
10.2.4.7 Verrouillage / déverrouillage 25
10.2.4.8 Rétablir les réglages usine 25

10.2.5 Fonctions de diagnostic 25

10.2.5.1 Lecture des valeurs minimales / valeurs maximales 25

11 Fonctionnement 27

11.1 Affichage de la valeur process 27
11.2 Lecture du réglage des paramètres.... 27

12 Correction de défauts 28

12.1 Messages d'erreur 28

13 Maintenance, réparation et élimination 30

13.1 Nettoyer l'appareil 30

14 Réglages usine.... 31

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres process suivants : débit volumique (débit/temps) et température du fluide.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.

▶ Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

Application :

• Eau
- Solutions avec glycol
- Lubrifiants

4 Fonctionnement

• L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
  • L'appareil affiche les valeurs process actuelles.
• L'appareil génère deux signaux de sortie selon le paramétrage.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
  • Signal de commutation température
• Signal fréquence débit
  • Signal fréquence température
  • IO-Link

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
  • Signal de commutation température
  • Signal analogique pour le débit
  • Signal analogique température

4.3 Sortie de commutation

OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

1 : Valeur process

t : Temps

SP : Seuil d'enclenchement

rP : Seuil de déclenchement

HY : Hystérésis

Hno : Fonction hystérésis, normalement ouvert (normally open)

Hnc : Fonction hystérésis, normalement fermé (normally closed)

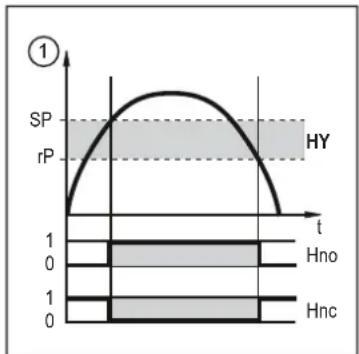

Fig. 1: Fonction hystérésis

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur de rP doit être inférieure à celle de SP. L'écart entre SP et rP est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée (= hystérésis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

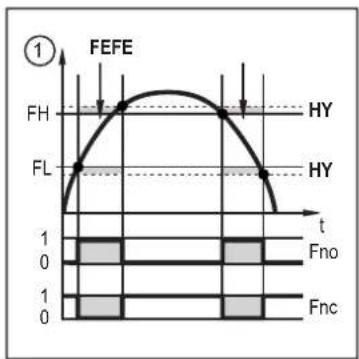

Fig. 2: Fonction fenêtre

1 : Valeur process
t:Temps
FH : Valeur limite supérieure
FL : Valeur limite inférieure
HY : Hystérésis
FE : Fenêtre
Fno : Fonction fenêtre, normalement ouvert (normally open)
Fnc : Fonction fenêtre, normalement fermé (normally closed)

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

Le signal de commutation en cas de défaut peut être réglé par le paramètre [FOU].

4.4 Sortie analogique

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Le signal analogique en cas de défaut peut être réglé par le paramètre [FOU].

4.4.1 Surveillance du débit

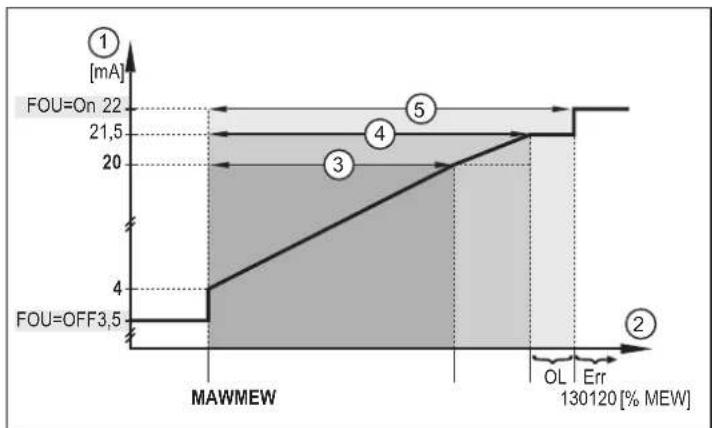

Fig. 3: Caractéristique de sortie analogique selon CEI 60947-5-7, débit

1 : Signal analogique MAW : Valeur initiale de l'étendue de mesure
2 : Débit MEW : Valeur finale de l'étendue de mesure
3 : Etendue de mesure
4 : Plage d'affichage
5 : Zone de détection
OL : Plage d'affichage dépassée
Err : Etat d'erreur

4.4.2 Surveillance de température

Fig. 4: Caractéristique de sortie analogique selon CEI 6094752, température

1 : Signal analogique MAW : Valeur initiale de l'étendue de mesure
2 : Température MEW : Valeur finale de l'étendue de mesure
3 : Etendue de mesure OL : Plage d'affichage dépassée
4 : Plage d'affichage UL : Plage d'affichage non atteinte
5 : Zone de détection
Err : Etat d'erreur

4.5 Sortie fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

- [FrPx] détermine à combien de Hz s'élève le signal fréquence si la valeur mesurée maximale est atteinte.

L'étendue de mesure peut être mise à l'échelle :

• [FSPx] détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
- [FEPx] détermine la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous [FrPx].

[FSPx] n'est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Le signal fréquence en cas de défaut peut être réglé par le paramètre [FOU].

4.5.1 Surveillance du débit

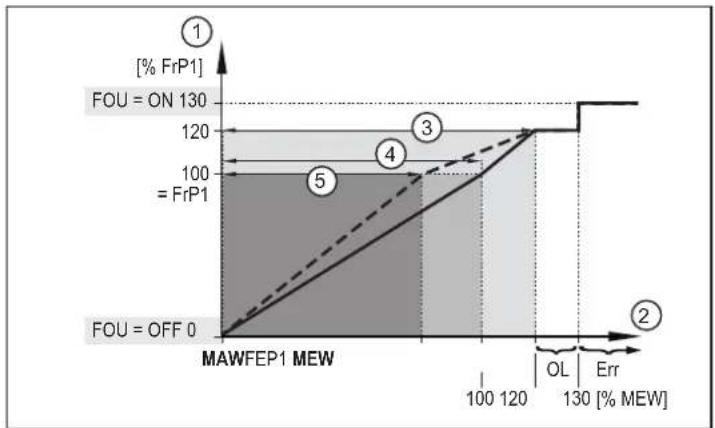

Fig. 5: Caractéristique de la sortie de fréquence, débit

1 : Signal fréquence MAW : Valeur initiale de l'étendue de mesure

2 : Débit MEW : Valeur finale de l'étendue de mesure

3 : Plage d'affichage FEP1 : Point final fréquence

4 : Etendue de mesure FRP1 Signal fréquence (Hz) pour la valeur mesurée maximale

5 : Etendue de mesure mise à l'échelle OL : Plage d'affichage dépassée

Err : Erreur

4.5.2 Surveillance de température

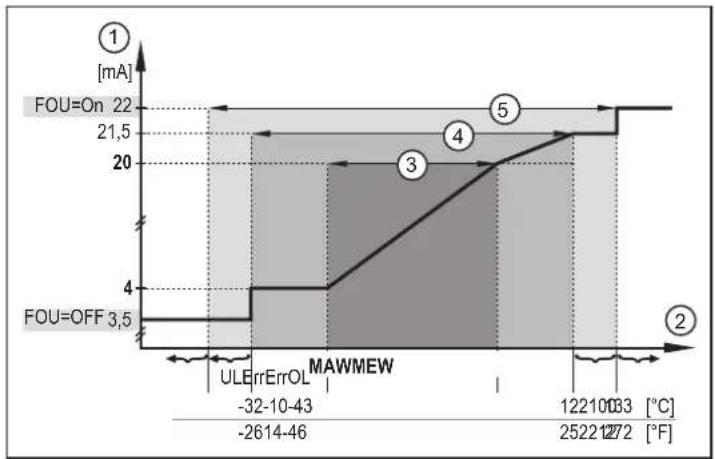

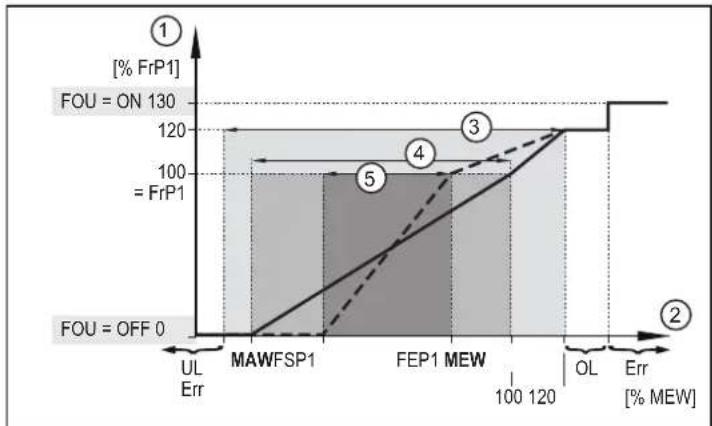

Fig. 6: Caractéristique de la sortie de fréquence, température

1 : Signal fréquence FSP1 : Point de départ fréquence

2 : Température FEP1 : Point final fréquence

3 : Plage d'affichage FRP1 Signal fréquence (Hz) pour la valeur mesurée maximale

4 : Etendue de mesure MAW : Valeur initiale de l'étendue de mesure

5 : Etendue de mesure mise à l'échelle MEW : Valeur finale de l'étendue de mesure

Err : Erreur

OL : Plage d'affichage dépassée

4.6 Réglage de couleur de l'afficheur

Via le paramètre [colr] la couleur des caractères de l'affichage peut être réglée. En sélectionnant les paramètres rEd (rouge) et GrEn (vert) la couleur de l'affichage est définie en permanence. Via les réglages des paramètres rxou et Gxou la couleur des caractères change selon la valeur process :

	OUT1	OUT2	La couleur passe au...
Paramétrage	r1ou	r2ou	rouge
	G1ou	G2ou	vert

Lors du paramétrage de la fonction hystérésis, la couleur change si la valeur process est supérieure au seuil d'enclenchement :

Fig. 7: Fonction hystérésis, [coLr] = rxou

MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure SPx : Seuil de commutation

Lors du paramétrage de la fonction fenêtre, la couleur change si la valeur process est dans la fenêtre :

Fig. 8: Fonction fenêtre, [coLr] = Gxou

MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure FLx : Valeur limite inférieure de la fenêtre FHx : Valeur limite supérieure de la fenêtre

4.7 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

5 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

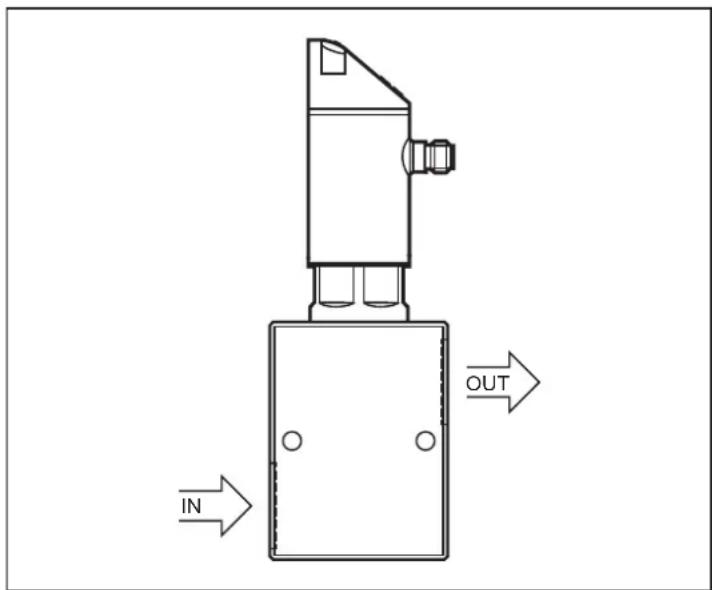

5.1 Raccord process

Eviter des différences de section importantes sur l'entrée.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

La tête du capteur peut être tournée de 360°.

5.2 Perturbations

▶ Respecter les distances minimales suivantes :

Distance entre le capteur et des matières ferromagnétiques ≥ 30 mm
Distance entre le capteur et des champs constants / alternatifs ≥ 500 mm

Distance entre les axes des capteurs lors d'un montage côte à côte ≥ 50 mm

5.3 Montage en cas de fluide sale

▶ Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.

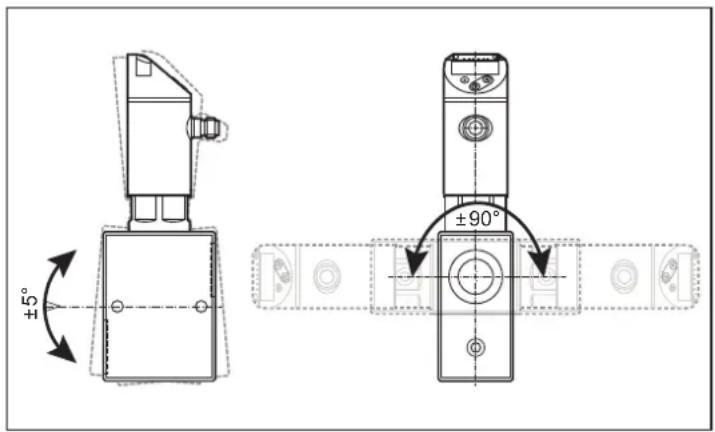

▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

Fig. 10: Orientation en cas de fluide sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 11: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) • Signal de commutation pour le débit• Signal de commutation température• Signal fréquence débit• Signal fréquence température• IO-Link
2 (OUT2) • Signal de commutation pour le débit• Signal de commutation température• Signal analogique pour le débit• Signal analogique température

1 : 2 x commutation positive
2 : 2 x commutation négative
3 : 1 x commutation positive / 1 x analogique
4 : 1 x commutation négative / 1 x analogique

7 Eléments de service et d'indication

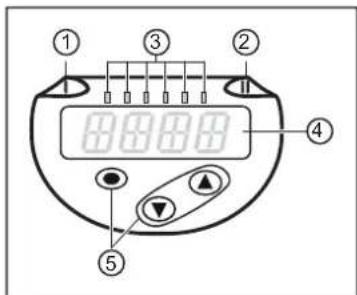

Fig. 13: Eléments de service et d'indication

1 : LED d'état de commutation pour OUT1
2 : LED d'état de commutation pour OUT2
3 : Valeur process dans l'unité de mesure indiquée *
4 : Visualisation alphanumérique à 4 digits
5 : Boutons de sélection des visualisations et de paramétrage

* l/min, m³/h, gpm, gph, °C, °F

8 Menu

8.1 Aperçu du menu

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 14: Aperçu du menu

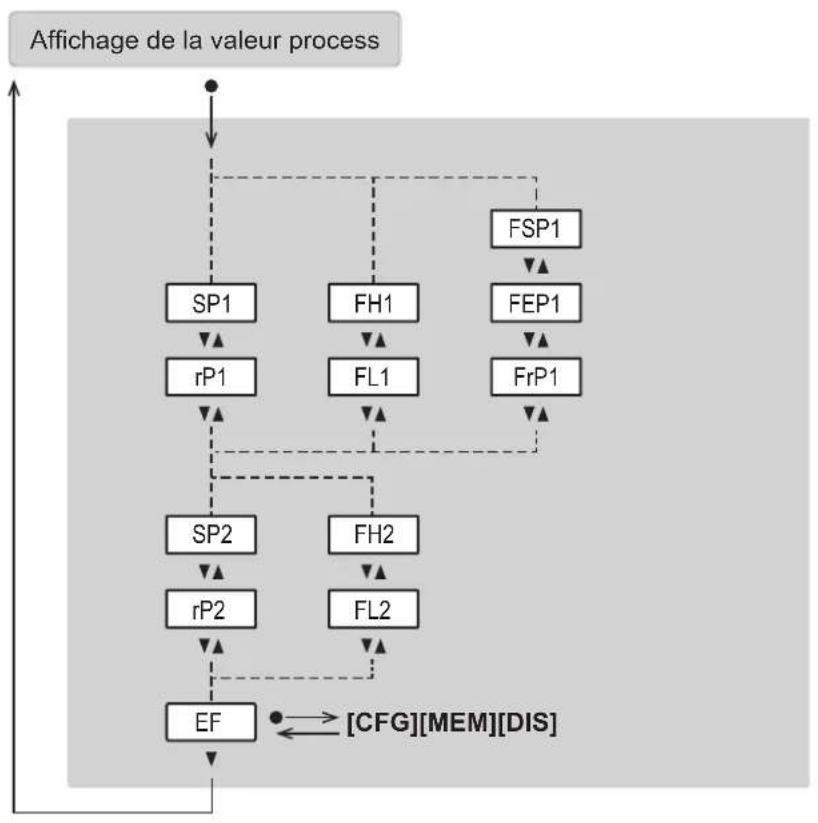

8.2 Menu principal et sous-menus

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.

Menu principal :

Paramètre Explication
SPx Seuil de commutation	pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement	pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure	e pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
FSP1 Point de départ fréquence	ence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence	pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni.
FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.

Réglages de base du menu [CFG] :

Paramètre Explication
oux Fonction de sortie pour	la sortie matérielle OUTx
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
P-n Polarité de sortie des sorties de commutation
dAP Temporisation d'amortissement en secondes pour le signal de commutation débit
dAA Temporisation d'amortissement en secondes pour le signal analogique débit
FOUx Comportement de la sortie OUTx en cas de défaut
SELx Valeur process pour a sortie OUTx

Menu Mémoire [MEM] et Afficheur [DIS] :

Paramètre Explication
Lo.T Valeur de température	minimale mesurée
Hi.T Valeur de température	maximale mesurée
colr Réglage des couleurs	de l'affichage
diS Fréquence de rafraîchissement et orientation de l'affichage
SELd Valeur process par défaut de l'affichage

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :

• INACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc)
• INACTIVE pour la sortie fréquence (FRQ)
• 0 mA pour la sortie courant (I)

En cas de connexion d'un maître IO-Link, l'appareil passe automatiquement du mode SIO (Standard Input Output) au mode IO-Link.

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

10.1 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link

Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

Effet de la sortie de fréquence sur la connexion IO-Link : si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution : désélectionner la fonction de sortie [FRQ / sortie fréquence] à l'aide des boutons de l'appareil.

Tous les paramètres pouvant aussi être atteints au moyen des boutons sur l'appareil peuvent être réglés via IO-Link. Les fonctions décrites ci-après sont également disponibles.

10.1.1 Marquage spécifique à l'application

Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En outre, un [marquage spécifique à l'application] peut être affecté à l'appareil.

▶ Appeler [Identification].
▶ Editer librement le [marquage spécifique à l'application] avec une longueur maximale de 32 caractères.

10.1.2 Appareil protégé d'accès

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.

▶ Appeler [Paramètres] > [Réglages de base].

▶ Sélectionner [Appareil protégé d'accès.Protection d'interface utilisateur locale] et régler [verrouillé].
Les boutons de réglage de l'appareil sont verrouillés. Ce verrouillage ne peut être levé que via IO-Link.

10.2 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
▶ Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

10.2.1 Paramétrage général

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'au	sous-menu (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]

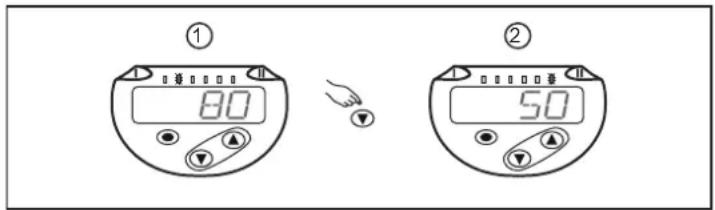

Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre réglé [●]
Quitter le réglage de paramètre sans sauvegarde [▲] + [▼]
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

Les boutons de l'appareil peuvent être verrouillés via l'interface IO-Link Un déverrouillage n'est alors possible que via IO-Link.

10.2.2 Réglages par défaut

Avant le paramétrage, vérifier d'abord les préréglages suivants et les modifier si besoin :

• [SEL1] : Valeur process pour OUT1
• [SEL2] : Valeur process pour OUT2
• [uni] : Unité de mesure standard pour le débit

10.2.2.1 Valeur process pour OUTx

▶ Ouvrir le menu CFG.
▶ Sélectionner [SELx] et régler la valeur process pour la sortie x :

- FLOW : débit

• TEMP : température

10.2.2.2 Unité de mesure standard

▶ Sélectionner [uni.F] et régler l'unité de mesure pour le débit : l/min, m³/h, gpm, gph.
▶ Sélectionner [uni.T] et régler l'unité de mesure pour la température : °C, °F.

10.2.3 Programmation des fonctions de sortie

Le paramétrage pour la surveillance du débit et de la température est effectué de la même manière. La condition est de d'abord régler la valeur process pour OUTx via [SELx].

10.2.3.1 Contrôle de seuil OUTx / fonction hystérésis

▶ Ouvrir le menu CFG.
▶ Sélectionner [oux] et régler le signal de commutation :
• Hno : Fonction hystérésis / normalement ouvert
- Hnc : Fonction hystérésis / normalement fermé
▶ Ouvrir le menu principal.
▶ Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

10.2.3.2 Contrôle de seuil OUTx / fonction fenêtre

▶ Ouvrir le menu CFG.
▶ Sélectionner [oux] et régler le signal de commutation :
- Fno : Fonction fenêtre / normalement ouvert
- Fnc : Fonction fenêtre / normalement fermé
▶ Ouvrir le menu principal.
▶ Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

10.2.3.3 Signal fréquence OUT1

▶ Ouvrir le menu CFG.
▶ Sélectionner [ou1] et régler FRQ.
▶ Ouvrir le menu principal.
▶ Sélectionner [FSP1] et régler la valeur minimale de la température pour laquelle 0 Hz est fourni.

FSP1 n'est disponible que pour la mesure de la température.

▶ Sélectionner [FEP1] et régler la valeur mesurée maximale pour laquelle la fréquence maximale est fournie.
▶ Sélectionner [FrP1] et régler la fréquence maximale en Hz.

10.2.3.4 Signal analogique OUT2

▶ Ouvrir le menu CFG.
▶ Sélectionner [ou2] et régler la fonction : I : signal de courant proportionnel au débit 4...20 mA.

10.2.4 Réglages utilisateur (option)

10.2.4.1 Affichage standard

▶ Ouvrir le menu DIS.
▶ Sélectionner [SELd] et définir l'unité de mesure standard :
- FLOW : l'affichage indique la valeur process actuelle pour le débit.
- TEMP : L'affichage indique la valeur process actuelle pour la température.
▶ Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage :
- d1, d2, d3 : rafraîchissement de la valeur mesurée toutes les 50, 200, 600 ms.
- rd1, rd2, rd3 : affichage comme d1, d2, d3 ; tourné de 180°.
- OFF : L'affichage de la valeur process est désactivé en mode RUN.

Même si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

10.2.4.2 Réglage de couleur de l'afficheur

▶ Ouvrir le menu DIS.
▶ Sélectionner [coLr] et régler la couleur des caractères de l'affichage de la valeur process :
• rEd : Rouge
- GrEn : Vert
- rxou : Passage de la couleur du vert au rouge
- Gxou : Passage de la couleur du rouge au vert

10.2.4.3 Logique de commutation des sorties

▶ Ouvrir le menu CFG.
▶ Sélectionner [P-n] et régler PnP ou nPn.

10.2.4.4 Amortissement des valeurs mesurées pour la sortie de commutation

▶ Ouvrir le menu CFG.
▶ Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur τ 63 %).

10.2.4.5 Amortissement des valeurs mesurées pour la sortie analogique

▶ Ouvrir le menu CFG.
▶ Sélectionner [dAA] et régler la constante d'amortissement en secondes (valeur τ 63 %).

10.2.4.6 Comportement des sorties en cas de défaut

▶ Ouvrir le menu CFG.
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut :

- Sortie de commutation

• On : La sortie est activée en cas de défaut.
• OFF : La sortie est désactivée en cas de défaut.
• OU : La sortie est commutée comme défini par les paramètres, indépendamment du cas de défaut.

- Sortie analogique

• On : Le signal analogique passe à la valeur 22 mA.
• OFF : Le signal analogique passe à la valeur 3,5 mA.
• OU : Le signal analogique continue de correspondre à la valeur mesurée.

- Sortie fréquence

• On : Le signal fréquence passe à 130 % de FrPx.
• OFF : Le signal analogique passe à la valeur 0 Hz.
• OU : Le signal fréquence continue de correspondre à la valeur mesurée.

10.2.4.7 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A la livraison : non verrouillé.

Verrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affiché.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affiché.

10.2.4.8 Rétablir les réglages usine

▶ Ouvrir le menu EF.
▶ Sélectionner [rES].
▶ Appuyer brièvement sur [●].
▶ Maintenir appuyé [▼] ou [▲].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].
▷ L'appareil redémarre.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.2.5 Fonctions de diagnostic

10.2.5.1 Lecture des valeurs minimales / valeurs maximales

▶ Ouvrir le menu MEM.
▶ Sélectionner [Lo.T] ou [Hi.T] pour afficher la valeur process mesurée la plus basse ou la plus haute :
- Lo.T = Valeur minimale de température
• Hi.T = Valeur maximale de température

Effacer la mémoire :

▶ Sélectionnez [Lo.T] ou [Hi.T].
▶ Appuyer brièvement sur [●].
▶ Maintenir appuyés [▲] et [▼].

▷ [----] est affiché.

▶ Appuyer brièvement sur [●].

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

11 Fonctionnement

11.1 Affichage de la valeur process

Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :

▶ Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Après 30 secondes, l'appareil retourne à l'affichage standard.

Fig. 15: Affichage de la valeur process

1 : Affichage standard tel que réglé sous [SELd] et [uni]. Exemple : [SELd] = FLOW et [uni] = m³/h
2 : Autre vue. La LED indique dans quelle unité est affichée la valeur process actuelle. Exemple : Température en °C.

11.2 Lecture du réglage des paramètres

▶ Appuyer brièvement sur [●]
▶ Appuyer sur [▼] pour sélectionner le paramètre.
▶ Appuyer brièvement sur [●]
La valeur réglée actuellement est affichée pendant 30 s. Ensuite, l'appareil retourne à l'affichage de la valeur process.

12 Correction de défauts

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'état sont classifiés selon la recommandation Namur NE107.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution : désélectionner la fonction de sortie [FRQ / sortie fréquence] à l'aide des boutons de l'appareil.

12.1 Messages d'erreur

Affichage Problème /	marche à suivre
Err Appareil défectueux / mauvais fonctionnement► Remplacer l'appareil.
Aucun Affichage	Tension d'alimentation trop basseVérifier la tension d'alimentation.Afficheur désactivéVérifier si le réglage diS = OFF et modifier éventuellement le réglage.
Loc Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.Déverrouillez l'appareil à l'aide des boutons de l'appareil.
C.Loc Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.Terminer le paramétrage via la communication IO-Link.
S.Loc Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refu-sée.Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL • Température inférieure à la plage d'affichage : Valeur de température entre -32...-43°C(-26...-46°F).► Vérifier la plage de température.
OL • Température supérieure à la plage d'affichage : Valeur de température entre 122...133°C(252...272°F).► Vérifier la plage de température.Débit supérieur à la plage d'affichage : Valeur du débit entre 120...130 % de la valeur finale del'étendue de mesure.Régler la plage de débit.
SC1 La LED d'état de commutation pour OUT1 clignote : Court-circuit OUT1.► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1.
SC2 La LED d'état de commutation pour OUT2 clignote : Court-circuit OUT2.► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT2.
SC Les LED d'état de communication pour OUT1 et OUT2 clignotent : Court-circuit OUT1 et OUT2.► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.

13 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

13.1 Nettoyer l'appareil

Si des erreurs de mesure se produisent en raison d'un filtrage insuffisant, un nettoyage peut être nécessaire :

Dévisser la tête du capteur.
▶ Enlever le flotteur et le ressort.
Nettoyer le flotteur, le ressort et le boîtier à l'intérieur, par ex. à l'aide d'air comprimé.
Avant le montage vérifier si le joint torique est endommagé. Le cas échéant, le remplacer et graisser.
Pour restaurer la précision de mesure, placer le corps de levage et le ressort sur la tête du capteur et presser jusqu'à la butée mécanique. Maintenir pendant au moins 2 secondes.
Réinstaller les composants directement après.
▶ Serrer la tête du capteur avec un couple de serrage de 150 Nm.

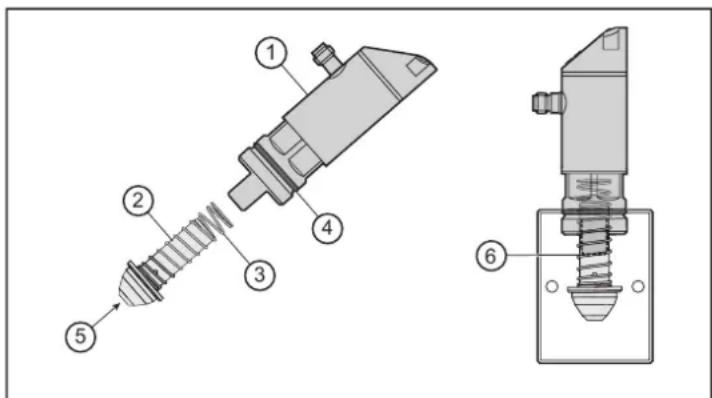

Fig. 16: Nettoyer le capteur

1 : Tête du capteur 2 : Corps de levage
3 : Ressort 4 : Joint torque
5 : Aide non-magnétique 6 : Arrêt mécanique

14 Réglages usine

Paramètre Réglage usine Réglage utilisateur
SP1 / FH1 (FLOW) 20 %
rP1 / FL1 (FLOW) 19 %
SP1 / FH1 (TEMP) 12 °C (54 °F)
rP1 / FL1 (TEMP) 11 °C (52 °F)
FrP1 (FLOW) 10 %
FrP1 (TEMP) 10 %
FSP1 (TEMP) -10 °C (14 °F)
FEP1 (TEMP) 100 °C (212 °F)
FEP1 (FLOW) 100 %
SP2 / FH2 (FLOW) 40 %
rP2 / FL2 (FLOW) 39 %
SP2 / FH2 (TEMP) 34 °C (94 °F)
rP2 / FL2 (TEMP) 33 °C (92 °F)
ou1 Hno
ou2 I
uni.F l/min
uni.T °C
P-n PnP
dAP (FLOW) 0,1 s
dAA (FLOW) 0,0 s
FOU1 ou
FOU2 ou
SEL1	FLOW
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW
