MODE D'EMPLOI SB4244 IFM

Notice d'utilisation

Débitmètre mécatronique

SB1xxx

SB2xxx

SB3xxx

SB4xxx

SB5xxx

SB6xxx

SB7xxx

SB8xxx

SB9xxx

SB03xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Fonctionnement 6

4.1 Options pour la sortie OUT1 6
4.2 Options pour la sortie OUT2 6
4.3 IO-Link 6

5 Montage 7

5.1 Raccord process.... 7
5.2 Perturbations.... 7
5.3 Accessoires de montage 8
5.4 Montage en cas de fluide sale.... 8

6 Raccordement électrique 9
7 Eléments de service et d'indication 10
8 Menu.... 11

8.1 Aperçu du menu 11
8.2 Menu principal et sous-menus 11

9 Mise en service.... 15

10 Paramétrage.... 16

10.1 Paramétrage au moyen des boutons de l'appareil 16
10.2 Paramétrage via IO-Link 16
10.3 Fonctions de sortie 17

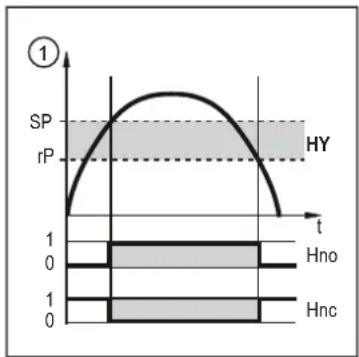

10.3.1 signal de commutation 17

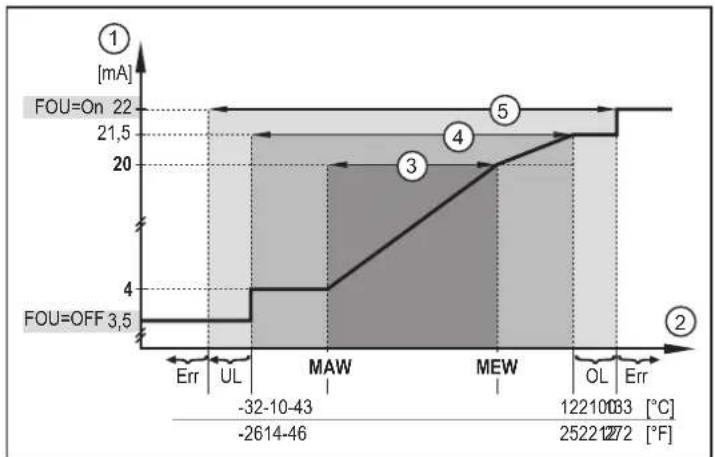

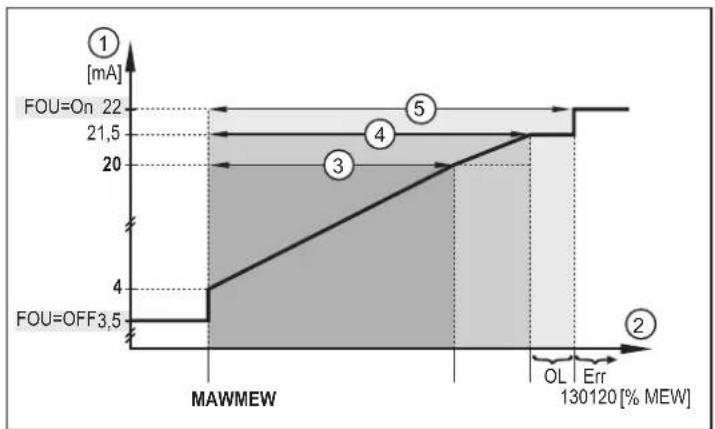

10.3.2 Signal analogique 19
10.3.3 Signal fréquence.... 20
10.3.4 Comportement des sorties en cas de défaut 22

10.4 Réglages utilisateur.... 22

10.4.1 Unité de mesure standard 22
10.4.2 Valeur process pour OUT1 et OUT2 23
10.4.3 Calibrage 23
10.4.4 Polarité de sortie des sorties de commutation 24
10.4.5 Amortissement 24
10.4.6 Mémoire 25
10.4.7 Remettre l'appareil à zéro 25

10.5 Afficheur 26

10.5.1 Affichage valeur process par défaut 26
10.5.2 Réglage des couleurs de l'affichage 26
10.5.3 Fréquence de rafraîchissement de l'affichage 27
10.5.4 Orientation de l'affichage 28
10.5.5 Désactiver l'affichage 28

11 Fonctionnement 29

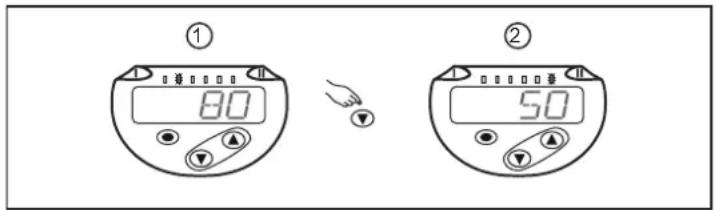

11.1 Affichage de la valeur process 29
11.2 Lecture du réglage des paramètres.... 29

12 Correction de défauts 30
12.1 Messages d'erreur 30
13 Maintenance, réparation et élimination 32
13.1 Nettoyer l'appareil 32
14 Réglages usine 33

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des huiles industrielles.

L'appareil détecte les paramètres process suivants : débit volumique (débit/temps) et température du fluide.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.

Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Fonctionnement

• L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
  • L'appareil affiche les valeurs process actuelles.
• L'appareil génère deux signaux de sortie selon le paramétrage.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
  • Signal de commutation température
  • Signal fréquence débit
  • Signal fréquence température
  • IO-Link

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
  • Signal de commutation température
  • Signal analogique pour le débit
  • Signal analogique température

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

5 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

5.1 Raccord process

Eviter des différences de section importantes sur l'entrée. Utiliser au maximum une taille de raccord inférieure.

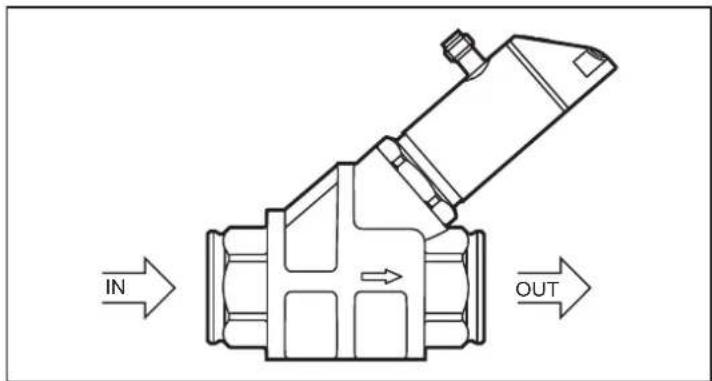

▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

IN OUT

IN : Entrée OUT : Sortie

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

La tête du capteur peut être tournée de 360°.

5.2 Perturbations

▶ Respecter les distances minimales suivantes :

Distance entre le capteur et des matières ferromagnétiques ≥ 30 mm *
Distance entre le capteur et des champs constants / alternatifs ≥ 500 mm
Distance entre les axes des capteurs lors d'un montage côte à côte ≥ 50 mm

* Le tube peut se composer de matières ferromagnétiques.

5.3 Accessoires de montage

▶ Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

27 ①

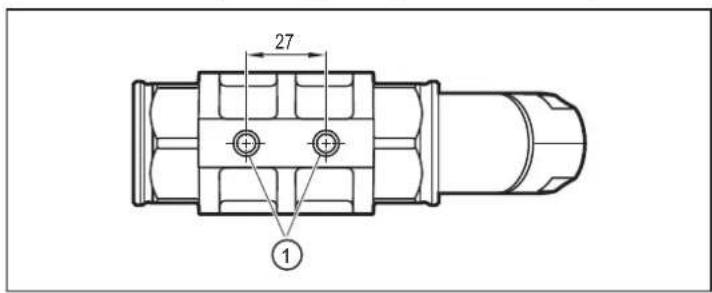

Fig. 2: Installation avec plaque de montage

1 : Trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com

5.4 Montage en cas de fluide sale

Insérer un filtre de 200 micromètres devant l'entrée (IN).

▶ Installer le capteur horizontalement.

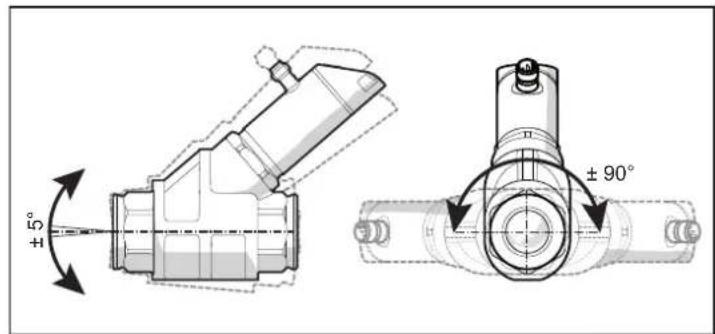

▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

±5° ±90°

Fig. 3: Montage en cas de fluide sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) • Signal de commutation pour le débit• Signal de commutation température• Signal fréquence débit• Signal fréquence température• IO-Link
2 (OUT2) • Signal de commutation pour le débit• Signal de commutation température• Signal analogique pour le débit• Signal analogique température

1 : 2 x commutation positive
2 : 2 x commutation négative
3 : 1 x commutation positive / 1 x analogique
4 : 1 x commutation négative / 1 x analogique

7 Eléments de service et d'indication

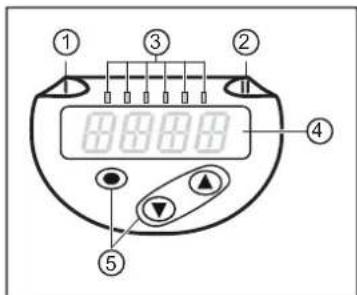

Fig. 6: Eléments de service et d'indication

1 : LED d'état de commutation pour OUT1
2 : LED d'état de commutation pour OUT2
3 : Valeur process dans l'unité de mesure indiquée *
4 : Visualisation alphanumérique à 4 digits
5 : Boutons de sélection des visualisations et de paramétrage

* l/min, m³/h, gpm, gph, °C, °F

8 Menu

8.1 Aperçu du menu

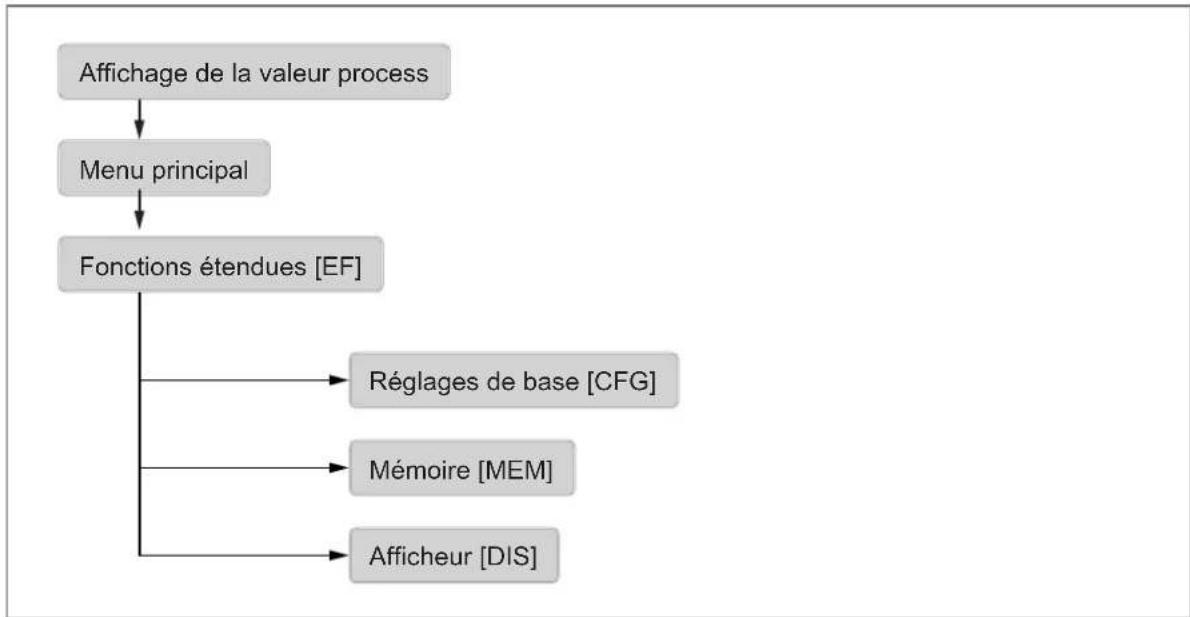

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 7: Aperçu du menu

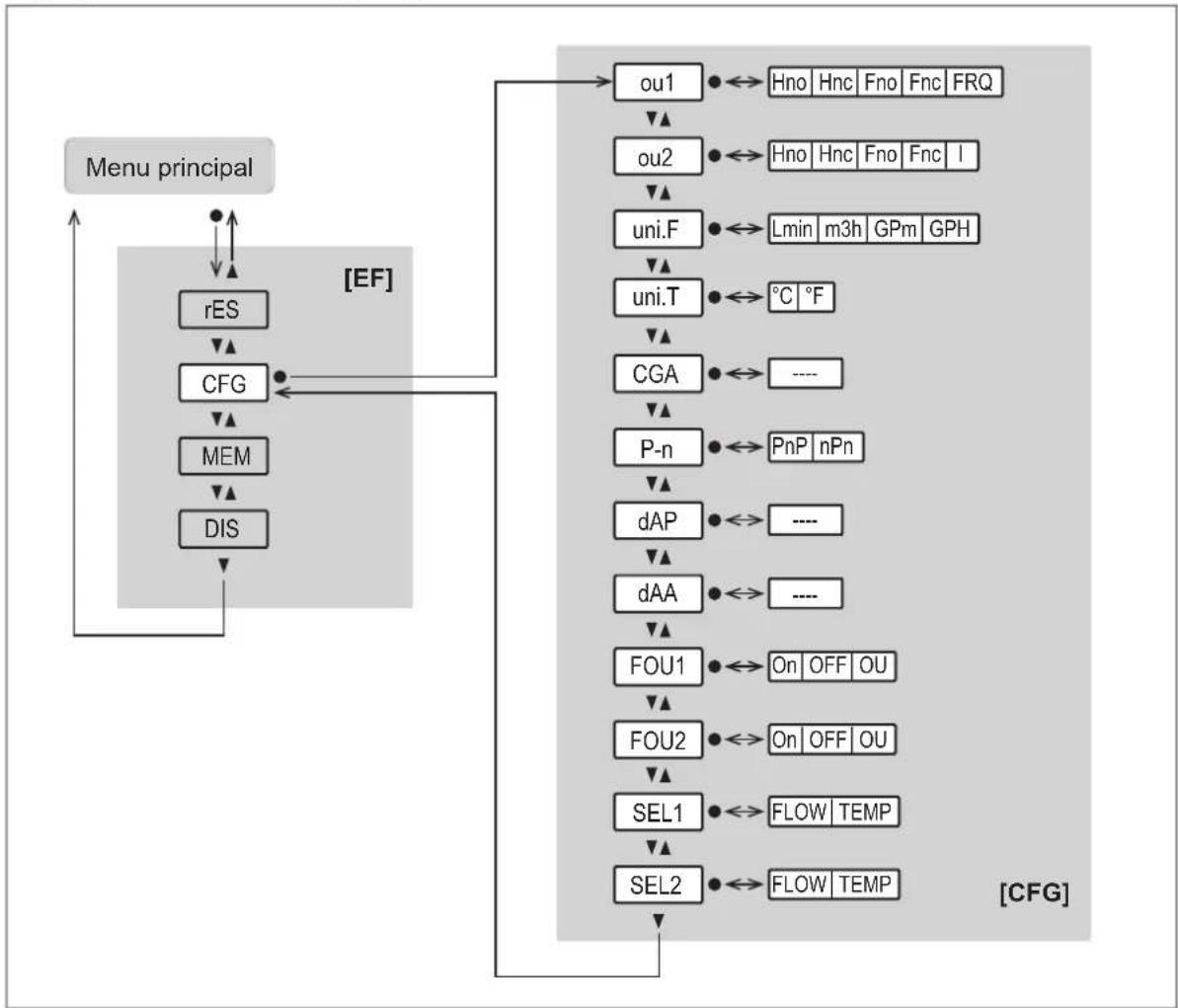

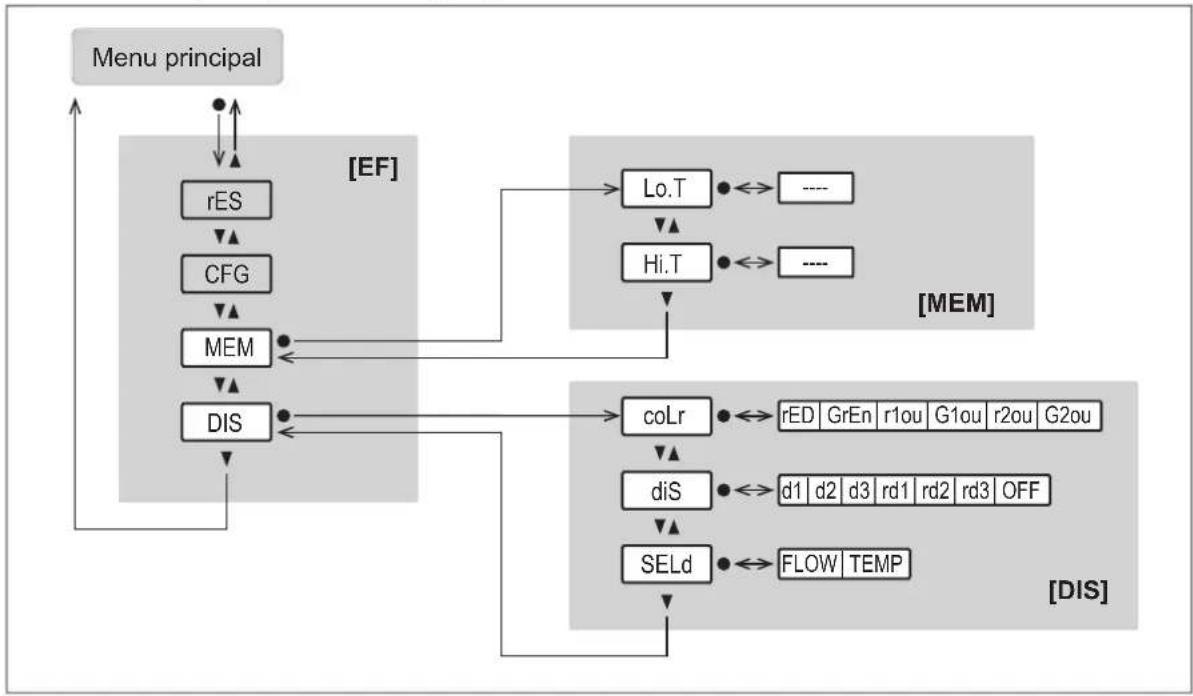

8.2 Menu principal et sous-menus

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.

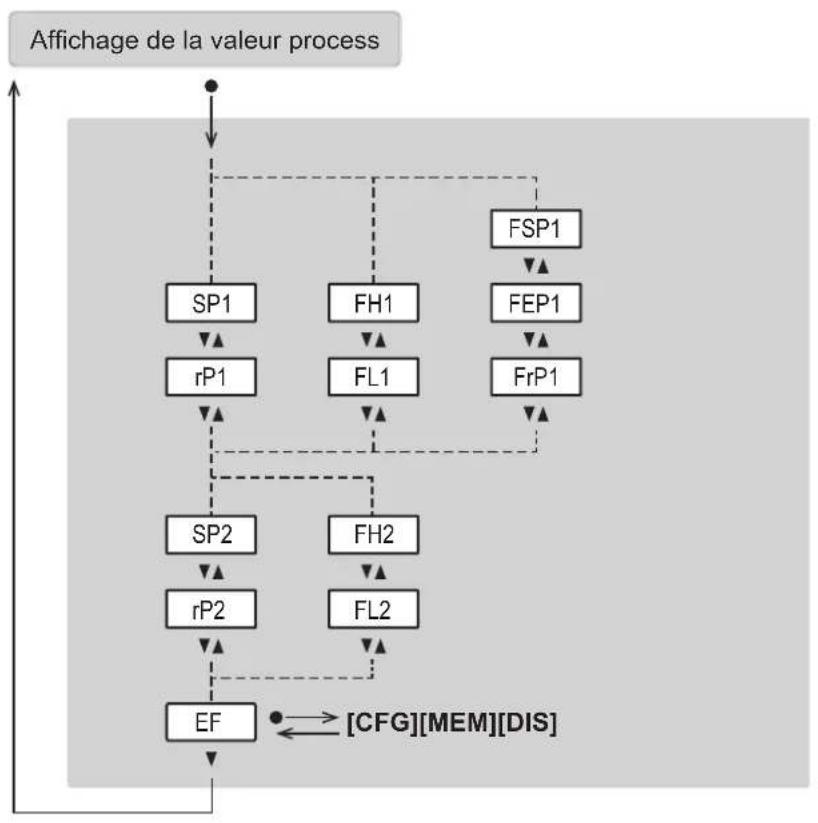

Menu principal :

Paramètre Explication
SPx Seuil de commutation	pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement	pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure	e pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
FSP1 Point de départ fréquence	ence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence	pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni.
FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.

Réglages de base du menu [CFG] :

Paramètre Explication
oux Fonction de sortie pour la sortie matérielle OUTx
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l'application
P-n Polarité de sortie des sorties de commutation
dAP Temporisation d'amortissement en secondes pour le signal de commutation débit
dAA Temporisation d'amortissement en secondes pour le signal analogique débit
FOUx Comportement de la sortie OUTx en cas de défaut
SELx Valeur process pour la sortie OUTx

Menu Mémoire [MEM] et Afficheur [DIS] :

Paramètre Explication
Lo.T Valeur de température	minimale mesurée
Hi.T Valeur de température	maximale mesurée
colr Réglage des couleurs	de l'affichage
diS Fréquence de rafraîchissement et orientation de l'affichage
SELd Valeur process par défaut de l'affichage

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :

• INACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc)
• INACTIVE pour la sortie fréquence (FRQ)
• 0 mA pour la sortie courant (I)

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
▶ Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'au	sous-menu (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre réglé [●]
Quitter le réglage de paramètre sans sauvegarde [▲] + [▼]
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

10.2 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.

Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution : désélectionner la fonction de sortie [FRQ / sortie fréquence] à l'aide des boutons de l'appareil.

10.3 Fonctions de sortie

10.3.1 signal de commutation

Un signal de commutation peut être fourni pour la surveillance des valeurs process. OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

Fonction hystérésis :

1 : Valeur process

t : Temps

SP : Seuil d'enclenchement

rP : Seuil de déclenchement

HY : Hystérésis

Hno : Fonction hystérésis, normalement ouvert (normally open)

Hnc : Fonction hystérésis, normalement fermé (normally closed)

Fig. 8: Fonction hystérésis

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur de rP doit être inférieure à celle de SP. L'écart entre SP et rP est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée (= hystérésis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

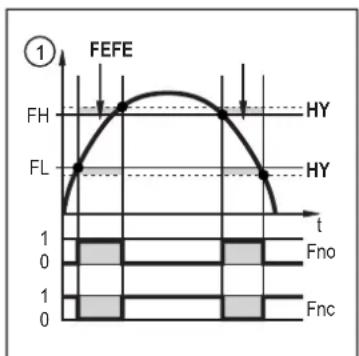

Fonction fenêtre :

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY : Hystérésis

FE : Fenêtre

Fno : Fonction fenêtre, normalement ouvert (normally open)

Fnc : Fonction fenêtre, normalement fermé (normally closed)

Fig. 9: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].
√ La valeur process pour OUTx est sélectionnée : [EF] > [CFG] > [SELx].
▶ Régler la fonction hystérésis ou la fonction fenêtre.

Fonction hystérésis :

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
▶ Ouvrir le [Menu principal].
▶ Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
▶ Ouvrir le [Menu principal].
▶ Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

10.3.1.2 Paramétrage via IO-Link : signal de commutation

√ L'unité de mesure par défaut est sélectionnée : [Paramètres] > [Réglage de l'affichage] > [uni.x].
√ La valeur process pour OUTx est sélectionnée : [Paramètres] > [Configuration de sortie] > [SELx].
▶ Régler la fonction hystérésis ou la fonction fenêtre.

Fonction hystérésis :

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
▶ Appeler [Paramètres] > [Sortie TOR x].
▶ Appeler [Débit] ou [température].
▶ Sélectionner [SP_FHx_FLOW] ou [SP_FHx_TEMP] et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner [rP_FLx_FLOW] ou [rP_FLx_TEMP] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
▶ Appeler [Paramètres] > [Sortie TOR x].
▶ Appeler [Débit] ou [température].

▶ Sélectionner [SP_FHx_FLOW] ou [SP_FHx_TEMP] et régler la valeur limite supérieure du signal de commutation.
▶ Sélectionner [rP_FHx_FLOW] ou [rP_FHx_TEMP] et régler la valeur limite inférieure du signal de commutation.

10.3.2 Signal analogique

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Fig. 10: Caractéristique de sortie analogique, débit

1 : Signal analogique MAW : Valeur initiale de l'étendue de mesure
2 : Débit MEW : Valeur finale de l'étendue de mesure
3 : Etendue de mesure OL : Plage d'affichage dépassée
4 : Plage d'affichage Err : Etat d'erreur
5 : Zone de détection

Fig. 11: Caractéristique de sortie analogique, température

1 : Signal analogique
2 : Température
3 : Etendue de mesure
4 : Plage d'affichage
5 : Zone de détection

MAW : Valeur initiale de l'étendue de mesure

MEW : Valeur finale de l'étendue de mesure

OL : Plage d'affichage dépassée

UL : Plage d'affichage non atteinte

Err : Etat d'erreur

10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].

√ La valeur process pour OUT2 est sélectionnée : [EF] > [OUT2] > [SEL2].
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).

10.3.2.2 Paramétrage via IO-Link : Signal analogique

√ L'unité de mesure par défaut est sélectionnée : [Paramètres] > [Réglage de l'affichage] > [uni.x].
√ La valeur process pour OUT2 est sélectionnée : [Paramètres] > [Configuration de sortie] > [SEL2].
▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).

10.3.3 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

- [FrPx] détermine à combien de Hz s'élève le signal fréquence si la valeur mesurée maximale est atteinte.

L'étendue de mesure peut être mise à l'échelle :

- [FSPx] détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.

- [FEPx] détermine la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous [FrPx].

[FSPx] n'est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

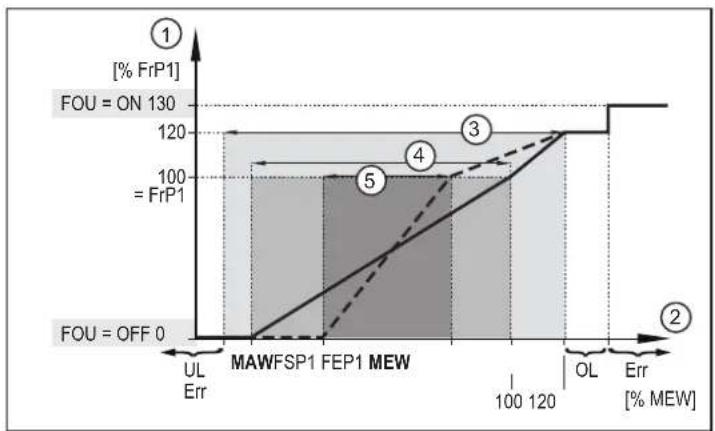

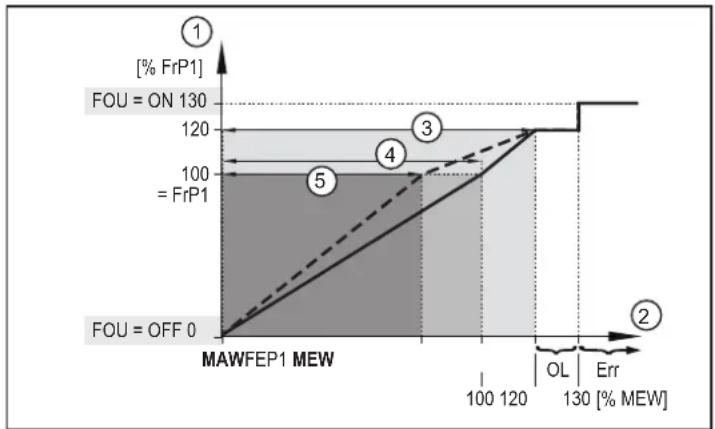

Fig. 12: Caractéristique de la sortie de fréquence, débit

1 : Signal fréquence MAW : Valeur initiale de l'étendue de mesure
2 : Débit MEW : Valeur finale de l'étendue de mesure
3 : Plage d'affichage FEP1 : Point final fréquence
4 : Etendue de mesure FrP1 : Signal fréquence (Hz) pour la valeur mesurée maximum

5 : Etendue de mesure mise à l'échelle

OL : Plage d'affichage dépassée

Err : Défaut

Fig. 13: Caractéristique de la sortie de fréquence, température

1 : Signal fréquence FSP1 : Point de départ fréquence
2 : Température FEP1 : Point final fréquence
3 : Plage d'affichage FrP1 : Signal fréquence (Hz) pour la valeur mesurée maximum
4 : Etendue de mesure MAW : Valeur initiale de l'étendue de mesure
5 : Etendue de mesure mise à l'échelle MEW : Valeur finale de l'étendue de mesure

Err : Défaut OL : Plage d'affichage dépassée

10.3.3.1 Paramétrage au moyen des boutons de l'appareil : Signal fréquence

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].
√ La valeur process pour OUT1 est sélectionnée : [EF] > [CFG] > [SEL1].
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [ou1] et régler [FRQ].
▶ Ouvrir le [Menu principal].
▶ Sélectionner [FSP1] et régler la valeur mesurée minimale pour laquelle 0 Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

▶ Sélectionner [FEP1] et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous [FrP1] (= 100 %) est fournie.
▶ Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.

10.3.3.2 Paramétrage via IO-Link : Signal fréquence

√ L'unité de mesure par défaut est sélectionnée : [Paramètres] > [Réglage de l'affichage] > [uni.x].
√ La valeur process pour OUT1 est sélectionnée : [Paramètres] > [Configuration de sortie] > [SEL1].
▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [ou1] et régler [FRQ].
▶ Appeler [Paramètres] > [Sortie de fréquence 1].
▶ Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.
▶ Appeler [Débit] ou [température].
▶ Sélectionner [FSP1 - TEMP] et régler la valeur mesurée minimale pour laquelle 0 Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

▶ Sélectionner[FEP1_FLOW] / [FEP1_TEMP] et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous [FrP1] (= 100 %) est fournie.

10.3.4 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On : la sortie se ferme en cas de défaut.
• OFF : la sortie s'ouvre en cas de défaut.
• OU : la sortie est commutée comme défini par les paramètres, indépendamment du cas de défaut.

- Signal analogique :

• On : Le signal analogique passe à la valeur 22 mA.
• OFF : Le signal analogique passe à la valeur 3,5 mA.
• OU : Le signal analogique continue de correspondre à la valeur mesurée.

- Signal fréquence :

• On : Le signal fréquence passe à 130 % de [FrPx].
• OFF : Le signal fréquence passe à la valeur 0 Hz.
• OU : Le signal fréquence continue de correspondre à la valeur mesurée.

10.3.4.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.3.4.2 Paramétrage via IO-Link : Comportement des sorties en cas de défaut

Appeler [Paramètres] > [Configuration en cas de défaut sortie x].
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.4 Réglages utilisateur

Ce chapitre décrit les possibilités de réglage pour s'adapter à l'application spécifique du client.

10.4.1 Unité de mesure standard

Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs sélectionnables :

Débit : l/min ; m³/h ; gpm ; gph.

Température : °C ou °F

10.4.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [uni.F] et régler l'unité de mesure.
▶ Sélectionner [uni.T] et régler l'unité de mesure.

10.4.1.2 Paramétrage via IO-Link : Unité de mesure standard

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [uni.F] et régler l'unité de mesure.
▶ Sélectionner [uni.T] et régler l'unité de mesure.

10.4.2 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de sélectionner quelle valeur process doit être surveillée. Tous les autres réglages de paramètres se basent sur cette sélection.

Valeurs sélectionnables :

• TEMP : Température
- FLOW : Débit

10.4.2.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.2.2 Paramétrage via IO-Link : Valeur process OUT1 et OUT2

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.3 Calibrage

Le facteur de calibrage [CGA] est utilisé pour adapter au comportement de l'huile utilisée la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit.

Le capteur est destiné à des huiles de la viscosité indiquée (→ Données techniques sous documentation.ifm.com). La viscosité indiquée s'applique à une température d'huile de 40 °C. Pour cette huile, le capteur compense automatiquement le changement de viscosité sur une plage de température de 20 à 70 °C. La viscosité à 40 °C n'est pas variable.

La caractéristique de compensation est sauvegardée de manière traçable dans un outil de calcul ifm. Voir également www.ifm.com - Service - Support technique : Guides de choix – Téléchargement :

- Outil de calcul CGA pour capteurs de débit SB

Si des additifs dans l'huile utilisée causent une modification du comportement de la viscosité selon la température, le calibrage permet de réduire cet écart.

Dans ce cas, adapter la courbe caractéristique avec le facteur de calibrage [CGA], voir l'exemple :

Fluide Température Viscosité [CGA]
Huile de référence 20 °C 430 mm	^2/s 100 % (réglage usine)
Huile 1 20 °C 540 mm	^2/s 80 %
Huile 2 20 °C 360 mm	^2/s 120 %

La modification de la pente de la courbe caractéristique est indiquée en %. Dans le réglage usine, [CGA] = 100 %. Après une modification, le calibrage peut être remis au réglage usine.

Fig. 14: Courbe caractéristique de mesure pour 3 huiles

v : Viscosité de l'huile

T : Température de l'huile

R : Huile de référence

1 : Huile 1

2 : Huile 2

10.4.3.1 Paramétrage au moyen des boutons de l'appareil : Calibrage

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [CGA] et régler la pente de la courbe caractéristique de mesure en pour-cent.

10.4.3.2 Paramétrage via IO-Link : Calibrage

▶ Appeler [Paramètres] > [Calibrage].
▶ Sélectionner [CGA] et régler la pente de la courbe caractéristique de mesure en pour-cent.

10.4.4 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de de sélectionner si les sorties fonctionnent en commutation positive ou négative.

10.4.4.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.4.2 Paramétrage via IO-Link : Polarité de sortie

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.5 Amortissement

L'amortissement permet de régler une temporisation durant laquelle l'appareil ne signale pas de changements par sauts de la valeur mesurée.

La temporisation réglée a pour effet de stabiliser les signaux de sortie.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.

Valeurs sélectionnables :

• [dAP] = temporisation d'amortissement pour le signal de commutation, l'affichage et le signal IO-Link (amortissement 63 %)
• [dAA] = temporisation d'amortissement pour le signal analogique (temps réglable de 10 à 90 %)
  La temporisation d'amortissement s'additionne au temps de réponse du capteur (→ Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

10.4.5.1 Paramétrage au moyen des boutons de l'appareil : Amortissement des valeurs mesurées

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur T 63 %).
▶ Sélectionner [dAA] et régler la temporisation d'amortissement en secondes.

10.4.5.2 Paramétrage via IO-Link : Amortissement des valeurs mesurées

▶ Appeler [Paramètres] > [Amortissement].
▶ Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur τ 63 %).
▶ Sélectionner [dAA] et régler la temporisation d'amortissement en secondes.

10.4.6 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

Valeurs sélectionnables :

• [Lo.T] : Mémoire valeur minimum pour la température
• [Hi.T] : Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

10.4.6.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

▶ Ouvrir le menu [EF] > [MEM].
▶ Sélectionner [Lo.T] ou [Hi.T] pour lire la valeur process minimum ou maximum mesurée.

Effacer la mémoire :

▶ Ouvrir le menu [EF] > [MEM].
▶ Sélectionner [Lo.T] ou [Hi.T].
▶ Appuyer brièvement sur [●].
▶ Maintenir appuyés [▲] et [▼].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].

10.4.7 Remettre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livraison.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.4.7.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro

▶ Ouvrir le menu [EF].

▶ Sélectionner [rES].
▶ Appuyer brièvement sur [●].
▶ Maintenir appuyé [▲] ou [▼].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].
▷ L'appareil redémarre.

10.4.7.2 Paramétrage via IO-Link : Remettre l'appareil à zéro

▶ Appeler [Paramètres] > [Réglages de base].
▶ Cliquer sur la commande système [Réglages usine].
▷ L'appareil redémarre.

10.5 Afficheur

10.5.1 Affichage valeur process par défaut

Le paramètre [SELd] permet de sélectionner quelle valeur process est indiquée par défaut sur l'affichage.

Valeurs sélectionnables :

• FLOW : L'affichage indique la valeur process actuelle pour le débit.
• TEMP : L'affichage indique la valeur process actuelle pour la température.

10.5.1.1 Paramétrage au moyen des boutons de l'appareil : Affichage valeur process par défaut

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [SELd] et définir l'unité de mesure par défaut.

10.5.1.2 Paramétrage via IO-Link : Affichage valeur process par défaut

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [SELd. Unité de mesure affichée] et définir la valeur process par défaut.

10.5.2 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre [coLr].

En sélectionnant les paramètres rEd (rouge) et GrEn (vert) la couleur de l'affichage est définie en permanence. Via les réglages des paramètres rxou et Gxou la couleur des caractères change selon la valeur process :

	OUT1 OUT2 La couleur passe au...
Paramétrage r1ou r2ou rouge
	G1ou G2ou vert

Lors du paramétrage de la fonction hystérésis, la couleur change si la valeur process est supérieure au seuil d'enclenchement :

Fig. 15: Fonction hystérésis, [coLr] = rxou

MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure SPx : Seuil d'enclenchement

Lors du paramétrage de la fonction fenêtre, la couleur change si la valeur process est dans la fenêtre :

Fig. 16: Fonction fenêtre, [coLr] = Gxou

MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure FLx : Valeur limite inférieure de la fenêtre FHx : Valeur limite supérieure de la fenêtre

10.5.2.1 Paramétrage au moyen des boutons de l'appareil : Réglage des couleurs de l'affichage

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [coLr] et régler la couleur des caractères de l'affichage de la valeur process.

10.5.2.2 Paramétrage via IO-Link : Réglage des couleurs de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [coLr] et régler la couleur des caractères de l'affichage de la valeur process.

10.5.3 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS] permet de régler la fréquence du rafraîchissement de l'affichage.

Valeurs sélectionnables :

• d1 : rapide (toutes les 50 ms)
• d2 : moyenne (toutes les 200 ms)
• d3 : lente (toutes les 600 ms)

10.5.3.1 Paramétrage au moyen des boutons de l'appareil : Fréquence de rafraîchissement de l'affichage

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS] et régler la fréquence de rafraîchissement.

10.5.3.2 Paramétrage via IO-Link : Fréquence de rafraîchissement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS. Fréquence de rafraîchissement] et régler la fréquence de rafraîchissement.

10.5.4 Orientation de l'affichage

Les textes de l'affichage peuvent être tournés pour une meilleure lisibilité.

10.5.4.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS] et régler simultanément à la fréquence de rafraîchissement la rotation de l'affichage :
• [rd1] : toutes les 50 ms et tourné de 180°
• [rd2] : toutes les 200 ms et tourné de 180°
• [rd3] : toutes les 600 ms et tourné de 180°

10.5.4.2 Paramétrage via IO-Link : Orientation de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS. Orientation de l'affichage] et définir la rotation de l'affichage :

10.5.5 Désactiver l'affichage

L'affichage de la valeur process peut être durablement désactivé en mode de fonctionnement normal. L'affichage est réactivé par bouton-poussoir. En cas d'inactivité, l'affichage se désactive à nouveau après quelques secondes.

Même si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

10.5.5.1 Paramétrage au moyen des boutons de l'appareil : Affichage désactivé

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS] et régler [OFF].

10.5.5.2 Paramétrage via IO-Link : Affichage désactivé

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS. Affichage On / OFF] et régler [OFF].

11 Fonctionnement

11.1 Affichage de la valeur process

Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :

▶ Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Après 30 secondes, l'appareil retourne à l'affichage standard.

① 80 ② 50

Fig. 17: Affichage de la valeur process

1 : Affichage standard tel que réglé sous [SELd] et [uni]. Exemple : [SELd] = FLOW et [uni] = m³/h
2 : Autre vue. La LED indique dans quelle unité est affichée la valeur process actuelle. Exemple : Température en °C.

11.2 Lecture du réglage des paramètres

▶ Appuyer brièvement sur [●]
▶ Appuyer sur [▼] pour sélectionner le paramètre.
▶ Appuyer brièvement sur [●]
La valeur réglée actuellement est affichée pendant 30 s. Ensuite, l'appareil retourne à l'affichage de la valeur process.

12 Correction de défauts

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'état sont classifiés selon la recommandation Namur NE107.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution : désélectionner la fonction de sortie [FRQ / sortie fréquence] à l'aide des boutons de l'appareil.

12.1 Messages d'erreur

Affichage Problème / marché à suivre

Affichage désactivé Tension d'alimentation trop basse.► Vérifier la tension d'alimentation.Affichage désactivé.► Vérifier si le réglage [diS] = OFF et modifier éventuellement le réglage.

Err Appareil défectueux / mauvais fonctionnement.► Remplacer l'appareil.Valeur mesurée en dehors de la plage de valeurs.· Valeur de débit > 130 % de la valeur finale de l'étendue de mesure.· Valeur de température < -43 °C (< -46 °F) ou > 133 °C (> 272 °F)► Vérifier la plage de débit / plage de température.

IOE.n Mauvais fonctionnement. L'appareil est défectueux.► Remplacer l'appareil.

SC1 La LED d'état de computation pour OUT1 clignote : court-circuit OUT1.► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1.

SC2 La LED d'état de computation pour OUT2 clignote : court-circuit OUT2.► Contrôler si un court-circuit ou un courant de surcharge est présent sur la sortie de commutation OUT2.

SC Les LED d'état de communication pour OUT1 et OUT2 clignotent : court-circuit OUT1 et OUT2.► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.

Loc Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.► Déverrouiller l'appareil à l'aide des boutons de l'appareil.

C.Loc Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.► Terminer le paramétrage via la communication IO-Link.

S.Loc Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.

PARA Paramétrage en dehors de la plage valable.► Vérifier le paramétrage.

OL Plage d'affichage du débit ou de la température dépassée :Valeur du débit entre 120 et 130 % de la valeur finale de l'étendue de mesure.Valeur de température entre 122 et 133 °C (252 et 272 °F).► Vérifier la plage de débit / plage de température.

UL Température inférieure à la plage d'affichage :Valeur de température entre -32 et -43 °C (-26 et -46 °F).► Vérifier la plage de température.

13 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

13.1 Nettoyer l'appareil

Si des erreurs de mesure se produisent en raison d'un filtrage insuffisant, un nettoyage peut être nécessaire :

Dévisser la tête du capteur.
▶ Enlever le piston et le ressort.
Nettoyer le piston, le ressort et l'intérieur du boîtier, par ex. à l'aide d'air comprimé.
Avant le montage vérifier si le joint torique est endommagé. Le cas échéant, le remplacer et graisser.
▶ Remettre en place les composants après le nettoyage.
▶ Serrer la tête du capteur avec un couple de serrage de 100 Nm.
Pour restaurer la précision de mesure, presser le piston jusqu'à la butée mécanique avec un dispositif non magnétique, par ex. un doigt, et le maintenir en position pendant min. 2 secondes.

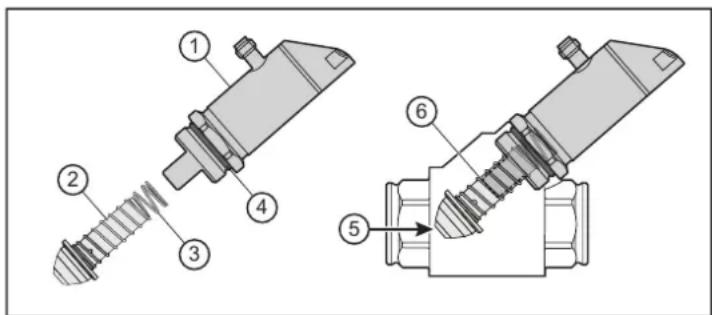

Fig. 18: Nettoyer le capteur

1 : tête du capteur 2 : corps de levage
3 : ressort 4 : joint torique
5 : aide non-magnétique 6 : arrêt mécanique

14 Réglages usine

Paramètre Réglage usine Réglage utilisateur
SP1 / FH1 (FLOW) 20 %
rP1 / FL1 (FLOW) 19 %
SP1 / FH1 (TEMP) 70 °C
rP1 / FL1 (TEMP) 20 °C
FrP1 (FLOW) 10 %
FrP1 (TEMP) 10 %
FSP1 (TEMP) -10 °C
FEP1 (TEMP) 100 °C
FEP1 (FLOW) 100 %
SP2 / FH2 (FLOW) 40 %
rP2 / FL2 (FLOW) 39 %
SP2 / FH2 (TEMP) 34 °C
rP2 / FL2 (TEMP) 33 °C
ou1 Fno
ou2 I
uni.F I/min
uni.T °C
CGA 100 %
P-n PnP
dAP (FLOW) 0,1 s
dAA (FLOW) 0,0 s
FOU1	ou
FOU2	ou
SEL1	TEMP
SEL2	FLOW
colr	rEd
diS	d2
SELd	FLOW

Les pourcentages se réfèrent à la valeur finale de l'étendue de mesure (MEW).
