用户手册 SV4051 IFM

操作说明

涡街流量计

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

目录

1 初步说明 …… 3

1.1 使用的符号 3
1.2 警告 3

2 安全说明 4
3 指定用途 5
3.1 应用范围 5
4 安装 6
4.1 干扰 7
5 电气连接....9
6 维护、修理及处理 10

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
▷ 反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 仅将产品用于允许的介质。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

3 指定用途

该设备根据涡流测量原理对液体介质中的流量进行监控。

设备检测流速和体积流量（体积流量/时间）。

4 线连接的设备也检测温度，作为 Pt1000 电阻值 ( → 电气连接 ☐ 9)。

本设备可提供过程值的模拟信号。

压力设备指令 (PED):

该装置符合“压力设备指令”并根据合理的工程实践针对流体组2进行设计和生产。根据要求使用流体组1的介质。

3.1 应用范围

具有以下属性的液体：

- 水

- 含水介质（去离子水，冷却水）

添加影响介质粘度的添加剂会导致测量更加不准确。

→ 对比技术资料表中的曲线和图表：documentation.ifm.com。

4 安装

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 烫伤风险。
▶ 防止外壳接触易燃物质，并防止意外接触外壳。

▶ 请确保系统未承受任何压力。
▶ 安装时，确保安装位置无介质泄漏。

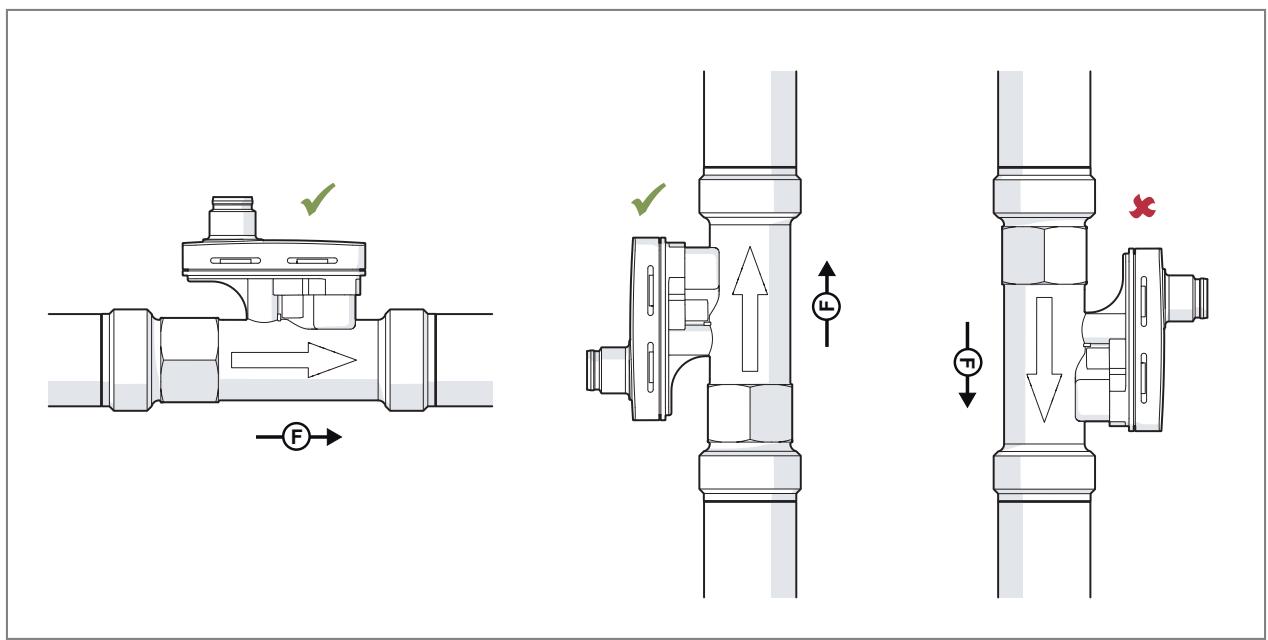

▶ 根据流向（设备上的箭头）将设备安装于管道内：
▶ 安装设备时应保证管道不受机械力影响。要做到这一点，如需要应使用角形托架。

设备标称宽度	最大拧紧扭矩
DN6、DN8、DN10、DN12、DN20	12 Nm
DN25	15 Nm

表 1: 最大拧紧扭矩取决于设备类型

有关可用附件信息，请访问 www.ifm.com。

推荐的安装位置：

▶ 安装于上输管道之前或以内。
▶ 避免管道系统中产生沉积物、积聚的气体和空气。
▶ 安装设备以确保测量管道始终处于完全注满状态。
▶ 确保管道和传感器具有相同的内径。

不推荐的安装位置：

• 下降管道之前。
• 下降管道上。
• 管道流槽的正前方。
• 位于阀门正前方。
• 泵的入口侧。
• 管道系统的\最高点。

图 1: 推荐和不推荐的安装位置

4.1 干扰

管道内的结构、弯曲、阀门、缩径接头等会影响设备的功能。

▶ 保持传感器与干扰源的距离。

图 2: 改变管径时入口和出口段的安装最短距离

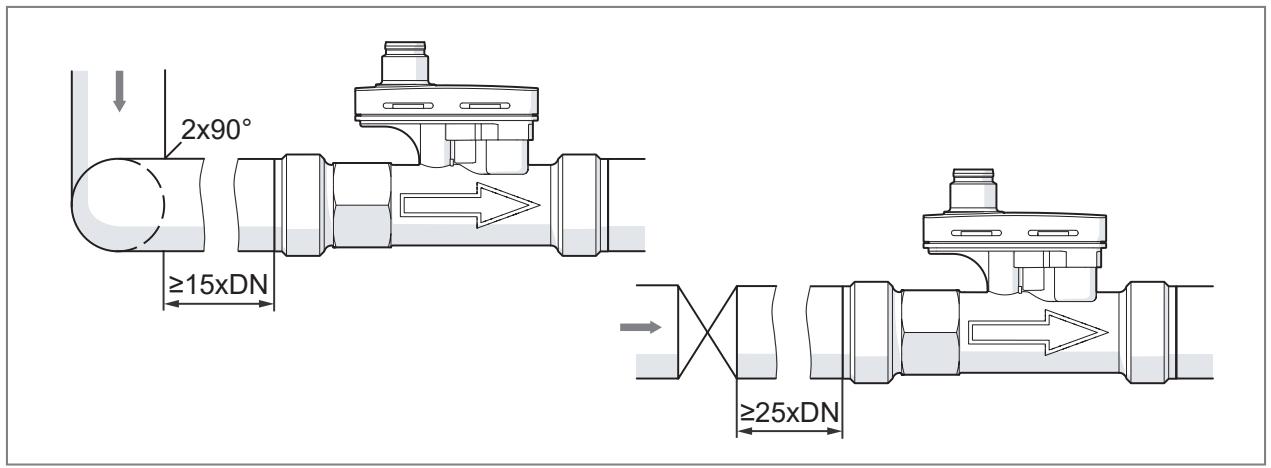

图 3: 安装到 2x90°弯管和泵的最短距离

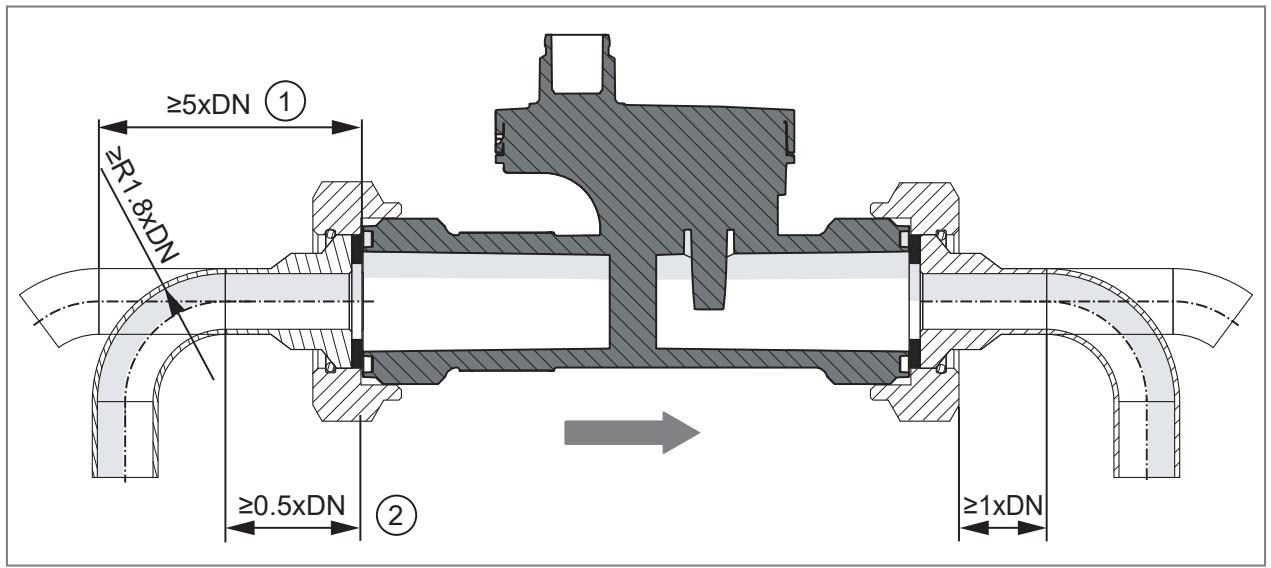

图 4: 安装到弯管的最短距离

1: 安装到水平或垂直管道的最短距离

2: 安装于 90° 弯管确保满足（至少R1.8xDN）的最短安装距离

5 电气连接

务必由具备资质的电工连接产品。

▶ 遵守有关电气设备安装的国内和国际法规。

▶ 断开电源。
▶ 按以下方式连接设备：

图 5: 两线设备 (SV3xxx); DIN EN 60947-5-2 标准颜色: BN: 棕色; WH: 白色
OUT: 流量的模拟信号

图 6: 四线设备；DIN EN 60947-5-2 标准颜色：BN：棕色；WH：白色；BK：黑色；BU：蓝色
OUT: 流量的模拟信号
T1/T2: Pt1000

6 维护、修理及处理

装置的运行无需维护。

仅允许制造商修理装置。

▶ 弃用设备时，应按适用的国家法规以环保的方式处理装置。
