BEDIENUNGSANLEITUNG WL 2800 18.0 Flex

WL 2800 18.0 WL 2800 18.0

de Originalbetriebsanleitung....5

en Original operating instructions....10

In diesem Handbuch verwendete Symbole

WARNUNG!

Kennzeichnet eine drohende Gefahr. Die Nichtbeachtung dieser Warnung kann zum Tod oder zu schweren Verletzungen führen.

VORSICHT!

Kennzeichnet eine möglicherweise gefährliche Situation. Die Nichtbeachtung dieser Warnung kann zu leichten Verletzungen oder Sachschäden führen.

ANMERKUNG

Kennzeichnet Anwendungstipps und wichtige Informationen.

Symbole auf dem Elektrowerkzeug

UmdieVerletzungsgefahr zu verringern, lesen Sie die Betriebsanleitung!

Nicht in die Betriebsleuchte blicken.

Entsorgungshinweise für das Altgerät

Zu Ihrer Sicherheit

WARNUNG!

Bevor Sie das Elektrowerkzeug benutzen, lesen und befolgen Sie:

– die vorliegende Betriebsanleitung
- die aktuell gültigen Betriebsvorschriften und die Unfallverhütungsvorschriften

Dieses Elektrowerkzeug befindet sich auf dem neuesten Stand der Technik und wurde in Übereinstimmung mit den anerkannten Sicherheitsvorschriften konstruiert.

Dennoch kann das Elektrowerkzeug während der Verwendung eine Gefahr für das Leben und die Gesundheit des Benutzers oder eines Dritten darstellen oder das Elektrowerkzeug oder andere Gegenstände können beschädigt werden. Das Flutlicht darf nur –bestimmungsgemäßund

- in einwandfreiem Zustand verwendet werden.

Mängel, die die Sicherheit beeinträchtigen, müssen unverzüglich behoben werden.

Bestimmungsgemäße Verwendung

Das Flutlicht ist

• für den gewerblichen Einsatz in Industrie und Handwerk,
• zur Ausleuchtung entfernter Gegenstände und Flächen vorgesehen, bei denen ein zusätzliche Lichtquelle notwendig ist.

Sicherheitshinweise für das Flutlicht

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anleitungen und technische Daten, die diesem Gerät beiliegen. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

■ Das Leuchtmittel dieser Leuchte ist nicht austauschbar. Die Leuchte muss komplett ausgetauscht werden, wenn das Leuchtmittel nicht mehr funktioniert.
■ Unbeabsichtigtes Einschalten verhindern. Kontrollieren Sie vor dem Anschließen eines Akkus, vor dem Aufnehmen oder Transportieren des Geräts immer, ob sich der Hauptschalter in Ausschaltposition befindet. Unfälle sind vorprogrammiert, wenn Sie das Gerät mit einem Finger am Hauptschalter tragen oder das Gerät mit Betriebsspannung versorgen, während sich der Hauptschalter in Einschaltposition befindet.
■ Nehmen Sie den Akku vom Gerät ab, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder das Gerät verstauen. Durch solche Vorsorgemaßnehmen verringern Sie die Gefahr eines unbeabsichtigten Anlaufs.
■ Richten Sie den Lichtstrahl nicht auf Personen oder Haustiere und blicken Sie nicht in den Lichtstrahl, auch nicht aus größerer Entfernung.
■ Blicken Sie nicht in den Lichtstrahl, um Verletzungsgefahren zu verringern. Es könnten schwere Augenverletzungen auftreten.

■ Zur Verringerung der Verbrennungsgefahr die heiße Linse nicht berühren.
■ Verwenden Sie diese Leuchte nicht in explosionsgefährdeten Umgebungen wie z. B. in der Nähe zündfähiger Flüssigkeiten, Gase oder Stäube. Licht kann Hitze erzeugen, die Stäube oder Dämpfe entzünden kann.
■ Laden Sie den Akku nur mit dem vom Hersteller vorgegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgefahr werden.
■ Benutzen Sie die Geräte nur mit dem zu diesem Zweck entwickelten Akku. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.
■ Wenn der Akku nicht benutzt wird, halten Sie ihn von anderen metallischen Gegenständen fern, wie etwa Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Polen herstellen können. Das Kurzschließen der Pole kann Verbrennungen oder Brände verursachen.
■ Bei unsachgemäßer Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Falls Sie versehentlich mit Akkusäure in Berührung gekommen sind, spülen Sie die Stelle mit Wasser. Falls Akkusäure in die Augen geraten ist, suchen Sie zudem einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verätzungen verursachen.
■ Benutzen Sie keine beschädigten oder modifizierten Akkus oder Geräte. Beschädigte oder modifizierte Akkus können sich unvorhergesehen verhalten und einen Brand, eine Explosion oder eine Verletzung hervorrufen.
■ Den Akku oder das Gerät vor Feuer oder extremen Temperaturen schützen. Im Feuer oder bei Temperaturen über 130 °C kann eine Explosion verursacht werden.
■ Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Gerät nicht außerhalb des Temperaturbereichs auf, der in der Anleitung angegeben ist.

Das unsachgemäße Aufladen oder das Aufladen außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

■ Lassen Sie Reparaturen von einer ausgebildeten Fachkraft und nur unter Verwendung identischer Ersatzteile ausführen. Nur so kann die Sicherheit des Produkts gewährleistet werden.
■ Das Gerät oder den Akku nur wie in den Verwendungs- und Pflegeanweisungen erläutert verändern oder reparieren.
■ Um das Verletzungsrisiko zu mindern, ist eine strikte Überwachung notwendig, wenn ein Produkt in der Nähe von Kindern benutzt wird.
■ Berühren Sie keine heißen Teile.
■ Verwenden Sie nur Zusatzgeräte, die vom Hersteller empfohlen oder verkauft werden.
■ Nicht bei Regen benutzen.
■ Zur Vermeidung von Stromschlaggefahr das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen. Nicht an einer Stelle ablegen oder aufbewahren, an der es in eine Badewanne oder ein Waschbecken fallen oder hineingezogen werden kann.

Technische Daten

B
	WL 2800 18.0
VDC	Nennspannung	18 V (Akku)/12 V (KFZ-Bordspannung)
W N	Nennleistung 27
° Le	uchtendrehwinkel 200
m Kg	1.04
T	Empfohlene Betriebstemperatur	-10 - 40 °C
Im Lichtstrom gesamt 2800/1100

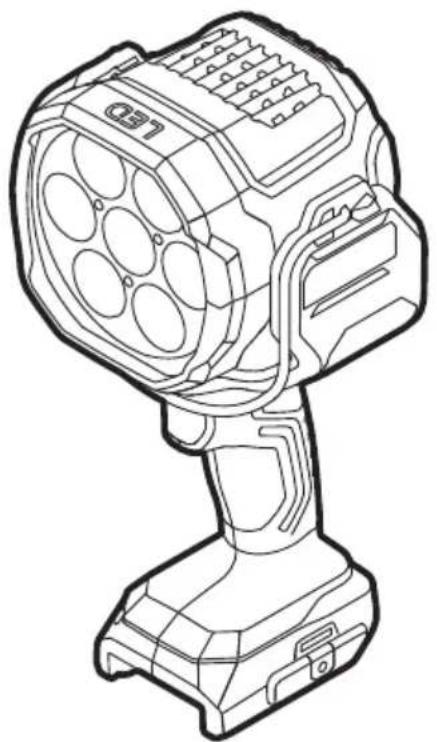

Übersicht (siehe Abbildung A)

Die Nummerierung der Produkteigenschaften bezieht sich auf die Seite mit der Geräteabbildung.

1 Linse (transparente Abdeckung)
2 Integrierter Bügel
3 Ein-/Ausschalter
4 Griffbereich
5 1/4"-Gewindebuchse für Stativaufnahme
6 KFZ-Adapter
7 Gürtelclip

Bedienung

ANMERKUNG

Wenn das Elektrowerkzeug ausgeschaltet wird, läuft das Werkzeug kurz weiter.

Weitere Informationen zu den Produkten des Herstellers finden Sie auf www.flex-tools.com.

WARNUNG!

Entfernen Sie den Akku aus dem Gerät, bevor Sie Arbeiten am Elektrowerkzeug ausführen.

Vor dem Einschalten des Elektrowerkzeugs

Nehmen Sie den Akku aus dem Gerät und vergewissern Sie sich, dass keine Teile fehlen oder beschädigt sind.

Akku anbringen/abnehmen (siehe Abbildung C)

Zum Anbringen des Akkus:

Lassen Sie die Stege am Akku mit den Längsnuten am Gerät fluchten. Schieben Sie dann den Akku in das Gerät.

HINWEIS: Achten Sie beim Anbringen des Akkus am Gerät darauf, dass die Stege am Akku mit den Längsnuten am Gerät fluchten und dass die Verschlüsse fest einrasten. Das falsche Anbringen des Akkus kann Schäden an den Innenbauteilen verursachen.

Abnehmen des Akkus:

Drücken Sie die Akku-Entriegelung vorne am Akku, um ihn auszuklinken. Ziehen Sie den Akku aus dem Gerät.

Flutlicht an einem Stativ (nicht mitgeliefert) montieren (siehe Abbildung D)

Wählen Sie ein geeignetes Stativ mit 1/4-20 Schraubgewinde und montieren Sie die Schraube in der Gewindeaufnahme am Flutlicht.

WARNUNG!

Vergewissern Sie sich, dass das Flutlicht fest am Stativ montiert ist. Wenn das Flutlicht nicht fest angebracht ist, kann es herabfallen und Verletzungen und/oder Sachschäden verursachen.

Abnehmbarer Gürtelclip (siehe Abbildung E)

Das Gerät ist mit einem abnehmbaren Gürtelclip ausgestattet, der zum bequemen Transport auf beiden Seiten des Geräts angebracht werden kann.

Bringen Sie den Gürtelclip am Gerät an:

– Nehmen Sie den Akku aus dem Gerät.
- Lassen Sie die Feder und die Öffnung des Gürtelclips mit der Öffnung und der Gewindeaufnahme am Boden des Geräts fluchten.
- Führen Sie die Schraube ein und ziehen Sie die Schraube mit einem Schraubendreher (nicht mitgeliefert) fest.

Gürtelclip vom Gerät abnehmen:

– Nehmen Sie den Akku aus dem Gerät.
- Lösen Sie mit einem Schraubendreher (nicht mitgeliefert) die Schraube, mit der der Gürtelclip am Flutlicht befestigt ist.
- Demontieren Sie die Schraube und den Gürtelclip.

Integrierter Bügel (siehe Abbildung F)

An dem Gerät befindet sich ein Bügel zum Aufhängen. Damit kann das Gerät getragen oder an einem Haken oder einem hakenähnlichen Gegenstand aufgehängt werden. Um die Gefahr von Verletzungen oder Sachschäden zu verhindern, sollte der Haken robust genug sein, um das Gewicht der Leuchte mit montiertem Akku tragen zu können.

Einstellen der Leuchte (siehe Abbildung G)

Die Leuchte ist mit einem Schwenkwinkel von maximal 200° äußerst flexibel einstellbar. Stellen Sie den Leuchtenkorpus innerhalb des Schwenkbereichs auf die gewünschte Position. Nicht über den Schwenkbereich hinaus verstellen.

An das KFZ-Bordnetz anschließen (siehe Abbildung H)

Das Flutlicht kann an das 12 Volt Netz eines KFZ, wie z. B. an eine Zigarettenanzünder-Buchse oder eine Steckdose im Auto angeschlossen werden.

Führen Sie den Stecker des Ladegeräts in den Anschluss unten an der Leuchte ein.

Verbinden Sie das andere Ende des KFZ Adapters mit der 12 Volt Spannungsquelle im Auto.

HINWEIS: Falls das Netzteil nicht fest am Zigarettenanzünder-Anschluss oder der Steckdose angeschlossen werden kann, ist die Buchse für die Leuchte nicht geeignet. Ein falscher Anschluss unten am Netzteil kann elektrische Probleme im Fahrzeug verursachen, die über die Schutzvorrichtungen im Fahrzeug oder der Fahrzeugsicherung hinausgehen.

Ein- und Ausschalten (siehe Abbildung I)

Die Leuchte kann mit verschiedenen Lichtintensitäten betrieben werden.

Schalten Sie die Leuchte mit dem Hauptschalter auf maximale Helligkeitsstufe ein.

Betätigen Sie den Hauptschalter erneut, um auf Mindesthelligkeit umzuschalten.

Zum Ausschalten der Leuchte drücken Sie den Schalter erneut.

Halten Sie den Hauptschalter 3 s lang gedrückt, um die rote Lampe einzuschalten. Die rote Lampe dient als Warnleuchte in Notfällen oder kann zum Jagen verwendet werden. Drücken Sie den Hauptschalter erneut, um zum vorherigen Zustand zurückzukehren.

VORSICHT!

Wenn das Flutlicht blinkt und danach erlischt, bedeutet dies, dass die Akkuspannung niedrig ist und der Akku geladen werden muss.

Nach einem Stromausfall startet das eingeschaltete Elektrowerkzeug nicht automatisch.

Wartung und Pflege

WARNUNG!

Entfernen Sie den Akku aus dem Gerät, bevor Sie Arbeiten am Elektrowerkzeug ausführen.

Reinigung

■ Reinigen Sie das Elektrowerkzeug und das Gitter vor den Lüftungsschlitzen regelmäßig. Die Häufigkeit der Reinigung ist abhängig von Material und Einsatzdauer.
■ Den Gehäuseinnenraum regelmäßig mit trockener Druckluft ausblasen.

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Werkzeuge und Flutlichtzubehör finden Sie in den Katalogen des Herstellers.

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage:

www.flex-tools.com

Entsorgungshinweise

Nur für EU-Länder Elektrowerkzeuge nicht in den Hausmüll werfen! Gemäß der EU-

Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen gebrauchte Elektrowerkzeuge getrennt gesammelt und umweltfreundlich recycelt werden.

Rohstoffrückgewinnung anstatt Abfallentsorgung.

Geräte, Zubehör und Verpackungen sollten umweltfreundlich recycelt werden. Kunststoffteile werden je nach Materialart für das Recycling gekennzeichnet.

ANMERKUNG

Über entsprechende Entsorgungsmöglichkeiten gibt der Fachhandel Auskunft!

C €-Konformitätserklärung

Wir erklären in eigener Verantwortung, dass das unter „Technische Spezifikationen“ beschriebene Produkt den folgenden Normen oder normativen Dokumenten entspricht: EN 60598 in Übereinstimmung mit den Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwortlich für technische Dokumente: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P###nd B###s Q-1

Peter Lameli Klaus Peter Weinper Technischer Leiter Leiter Qualitätsabteilung (QD)

01.05.2021; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
