BEDIENUNGSANLEITUNG RLC-843WA REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 21

Einrichten der Kamera 22

Installation der Kamera 23

Fehlersuche 26

Spezifikationen 27

Konformitätserklärung 28

Lieferumfang

Kamera Schraubenpfökm Strom- verlängerungskabel*

benp405km Strom- verlängerungskabel*

Netzadapter*

1m Netzwerkkabel

Montageschablone

Reset-Nadel

Überwachungs -aufkleber

Kurzanleitung

HINWEIS

* Die Anzahl der Zubehörteile hängt von dem von Ihnen gekauften Kameramodell ab.

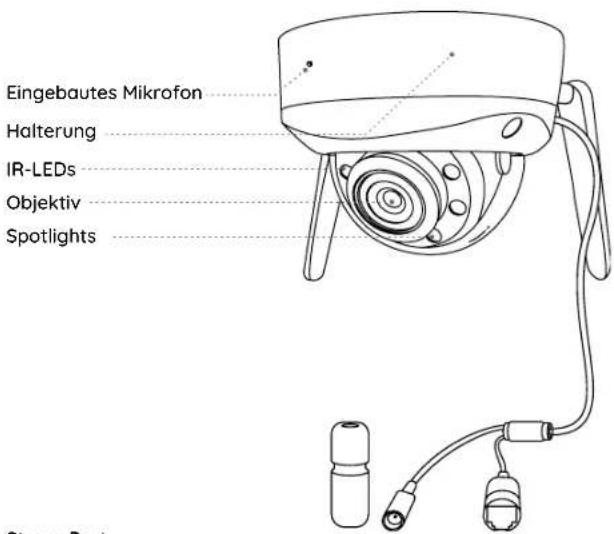

Über die Kamera

Eingebautes Mikrofon Halterung IR-LEDs Objektiv Spotlights Stream Port

Strom-Port
Netzwerkkabel
DeutschDeutsch19 20

microSD-Kartenslot

* Lösen Sie die Schrauben mit einem Schraubendreher (nicht inklusive), um auf den microSD-Kartenslot zuzugreifen.

Reset-Taste

*Zurück auf Werkseinstellungen: Reset-Taste mit einer Nadel 5s gedrückt halten.

Lautsprecher

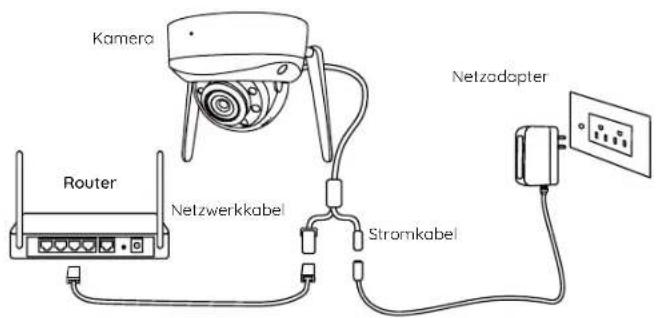

Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:

1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen LAN-Port Ihres Routers an.
2. Verwenden Sie den Netzadapter, um die Kamera mit Strom zu versorgen.

HINWEIS:

Stellen Sie sicher, dass die Antennen installiert sind, bevor Sie die Kamera anschließen.

Kamera Router Netzwerkkabel Stromkabel Netzodopter

Einrichten der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

- Auf Smartphone

Scannen, um die Reolink App herunterzuladen.

• Auf PC

Download-Pfad von Reolink Client: https://reolink.com > Support > App & Client

HINWEIS:

- Wenn Sie die WLAN-Kamera einrichten, müssen Sie zunächst die Anweisungen auf dem Bildschirm befolgen, um die WLAN-Konfiguration abzuschließen. - Sobald die Kamera erfolgreich mit dem WLAN-Netzwerk verbunden ist, können Sie das Netzwerkkabel abziehen. Die Kamera arbeitet nun drahtlos.

Installation der Kamera

Tipps zur Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann es zu einer schlechten Bildqualität kommen, weil Infrarot-LEDs, Umgebungslicht oder Statusleuchten durch das Fenster blenden.
• Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleisten, müssen die Beleuchtungsbedingungen für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Entfernen Sie die Schutzfolie von der Kuppelabdeckung erst, wenn die Installation fertig ist.
• Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.
• Dank der zertifizierten IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.

DeutschDeutsch23 24

Die Kamera installieren

1

Montageschablone an der

Decke an, bohren Sie an den

angegebenen Stellen Löcher und setzen Sie dann die Dübel ein.

Schrauben Sie die

Kuppelabdeckung mit dem

Inbusschlüssel von der

Kamerabasis ab.

HINWEIS: Lassen Sie die Schutzfolie auf der Kuppelabdeckung, bis die Installation abgeschlossen ist.

Schrauben Sie die Kamerabasis an die Decke.

Stellen Sie den Blickwinkel der Kamera nach Bedarf ein.

0° 6° 36° 0° 6° 36° 5

Richten Sie die Pfeile und die Kerbe gemäß der Abbildung aus. 1. Pfelle auf der Kamerabasis 2. Kerbe am Kamera-Grundkörper 3. Pfeil auf der Kameraoberselte

Befestligen Sie die Kuppelabdeckung an der Kamerabasis, indem Sie die Schrauben anziehen.

HINWEIS: Entfernen Sie nach der Installation die Schutzfolie von der Kuppelabdeckung.

DeutschDeutsch25 26

Fehlersuche

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie, ob die Steckdose funktionsfähig ist oder nicht. Versuchen Sie, die Kamera an eine andere Steckdose anzuschließen, und sehen, ob sie funktioniert.
• Prüfen Sie, ob der DC Netzadapter funktionsfähig ist oder nicht. Wenn Sie ein funktionlerendes 12V DC Netzadapter haben, verwenden Sie bitte ein anderes Netzadapter und prüfen Sie, ob es funktioniert.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Infrarot-LEDs funktionieren nicht mehr

Wenn die Infrarot-LEDs Ihrer Kamera nicht mehr funktionieren, versuchen Sie bitte die folgenden Lösungen:

• Aktivieren Sie die Infrarotlichter auf der Seite Geräteeinstellungen über Reolink App/Client.
• Prüfen Sie, ob der Tag/Nacht-Modus aktiviert ist und richten Sie die automatische Infrarotbeleuchtung bei Nacht auf der Seite Live-Ansicht über Reolink App/Client ein.
• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.

- Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Infrarotlichteinstellungen erneut. Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Das Bild ist nicht klar

Wenn das Bild der Kamera nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie die Kuppelabdeckung der Kamera auf Schmutz, Staub oder Spinnweben, und reinigen Sie sie mit einem weichen, sauberen Tuch. Es wird empfohlen, den mitgelieferten Staubabsorber zu verwenden.
• Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Lichtverhältnisse die Bildqualität stark beeinflussen.
• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und prüfen Sie sie erneut.
  Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Spezifikationen

Dimensionen: Φ132,7 x 98,3 mm

Gewicht: 753,7g

Betriebstemperatur: -10°C bis +55°C (14°F bis 131°F)

Weitere Spezifikationen finden Sie auf https://reolink.com/.

DeutschDeutsch27 28

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS:

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.

- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden. Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

ISED-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

CE Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

WLAN-Betriebsfrequenz

BETRIEBSFREQUENZ:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 20dBm

5.8GHz EIRP < 14dBm

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) im Frequenzband 5150-5350 MHz

für dieses Gerät sind in allen Ländern der Europäischen Union (BE/ BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)) auf den Innenraumbetrieb beschränkt.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermelden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

DeutschDeutsch31 32

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team auf https://support.reolink.com, bevor Sie die Produkte zurückschicken.
