RLC-843WA - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de caméra	Caméra de surveillance IP
Résolution vidéo	4MP (2560 x 1440)
Vision nocturne	IR jusqu'à 30 mètres
Angle de vue	87,5°
Connectivité	Wi-Fi et Ethernet
Stockage	Support pour carte microSD jusqu'à 128 Go
Audio	Audio bidirectionnel
Application mobile	Compatible avec Reolink App
Alimentation	Alimentation par câble (adaptateur inclus)
Résistance aux intempéries	IP66 (étanche)
Dimensions	Éléments spécifiques non fournis
Période de garantie	Éléments spécifiques non fournis

FOIRE AUX QUESTIONS - RLC-843WA REOLINK

Comment puis-je connecter ma caméra REOLINK RLC-843WA à mon réseau Wi-Fi ?

Pour connecter votre caméra à votre réseau Wi-Fi, ouvrez l'application Reolink, sélectionnez 'Ajouter une caméra', choisissez 'Wi-Fi', puis suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi.

Que faire si ma caméra ne se connecte pas au Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que la caméra est à portée de votre routeur. Essayez de redémarrer la caméra et le routeur, puis réessayez la connexion.

Comment accéder à ma caméra REOLINK RLC-843WA à distance ?

Téléchargez l'application Reolink sur votre smartphone ou accédez à la plateforme Web Reolink. Connectez-vous avec vos identifiants et vous pourrez accéder à votre caméra à distance.

Comment régler la qualité d'image de ma caméra ?

Pour régler la qualité d'image, accédez aux paramètres de la caméra dans l'application Reolink, puis sélectionnez 'Paramètres vidéo' pour ajuster la résolution et d'autres options.

La caméra ne détecte pas les mouvements, que faire ?

Vérifiez que la détection de mouvement est activée dans les paramètres de la caméra. Ajustez également les zones de détection et la sensibilité pour améliorer la détection.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application Reolink, allez dans les paramètres de la caméra, sélectionnez 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

Que faire si ma caméra ne s'allume pas ?

Assurez-vous que la caméra est correctement alimentée. Vérifiez le câble d'alimentation et essayez de le brancher sur une autre prise. Si le problème persiste, contactez le support technique.

Puis-je utiliser ma caméra REOLINK RLC-843WA à l'extérieur ?

Oui, la REOLINK RLC-843WA est conçue pour une utilisation en extérieur grâce à sa protection contre les intempéries (indice IP66).

Comment réinitialiser ma caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, trouvez le bouton de réinitialisation sur le boîtier de la caméra, maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les LED clignotent. Cela réinitialisera tous les paramètres.

Comment stocker les enregistrements vidéo de ma caméra ?

Vous pouvez stocker les enregistrements sur une carte SD insérée dans la caméra, sur un disque dur via NVR, ou en utilisant le stockage dans le cloud proposé par Reolink.

MODE D'EMPLOI RLC-843WA REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

(1) This device may not cause interference.
(2) This device must accept any interference, including interference that may cause undesired operation of the device.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :
(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20 cm between the radiator and your body. Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Operation of 5150-5250 MHz is restricted to indoor use only. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

(1) Dieses Gerät darf keine Störungen verursachen.
(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes :

Deutsch29 30Deutsch

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Der Betrieb von 5150-5250 MHz ist nur für Innenräume zugelassen. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Contenu de la Boîte 34

Présentation de la Caméra 35

Diagramme de Connexion 37

Installation de la Caméra 38

Montage de la Caméra 39

Dépannage 42

Caractéristiques 43

Notice de Conformité 44

FrançaisFrançais33 34

Contenu de la Boîte

Caméra Pack de Cable d'Alimentation* d'Extension de 4,5M

Adaptateur*

Cable Ethernet 1M

Modèle de Montage

Algulle de Réinitialisation

Autocollant de Surveillance

Guide de Démarrage Rapide

REMARQUE:

* La quantité d'accessoires varie en fonction du modèle d'appareil photo que vous achetez.

Camera Introduction

Micro Intégré Socle LEDs IR Lentille Spots Couvercle Waterproof Port d'Alimentation

Câble Réseau
FrançaisFrançais35 36

Carde microSD

* Desserrez les vis à l'aide d'un tournevis (non fourni) pour accéder à l'emplacement de la carte microSD.

Bouton Réinitialisation

* Appuyez sur le bouton de réinitialisation et maintenez-le enfoncé pendant 5 secondes à l'aide d'une épingle pour rétablir les paramètres d'usine.

Haut-Parleur

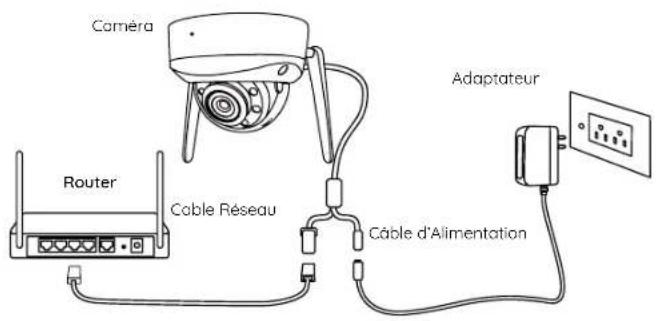

Avant la configuration initiale, sulvez les étapes ci-dessous pour connecter votre caméra.

1. Connectez la caméra à un port LAN de votre routeur à l'aide d'un câble.

Ethernet.

1. Utilisez l'adaptateur d'alimentation pour mettre la caméra sous tension.

Remarque:

Assurez-vous que les antennes sont installées avant de connecter la caméra.

Caméra Router Cable Réseau Adaptateur Cable d'Alimentation

Installation de la Caméra

Téléchargez et lancez le logiciel Reolink App ou Client, et suivez les instructions à l'écra.

- Sur Smartphone

Scanner pour télécharger l'Appli Reolink.

- Sur PC

Chemin pour télécharger Reolink Client: Rendez-vous sur https://reolink.com > Support > App & Client.

Remarque :

• Lors de la configuration de la caméra WiFi, vous devez d'abord suivre les instructions à l'écran pour terminer la configuration WiFi.
• Une fois que la caméra s'est connectée avec succès au réseau
  WiFi, vous pouvez déconnecter le câble Ethernet. La caméra fonctionne désormais sans fil.

Montage de la Caméra

Conseils d'Installation

• Ne pas orienter la caméra vers une source de lumière..
• Ne dirigez pas la caméra vers une fenêtre en verre. Cela pourrait entraîner une mauvaise qualité d'image en raison de l'éblouissement de la fenêtre par les DEL infrarouges, les lumières ambiantes ou les voyants d'état.
• Ne placez pas la caméra dans une zone ombragée et ne la dirigez pas vers une zone bien éclairée. La qualité de l'image risquerait d'être médiocre. Pour garantir une meilleure qualité d'image, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être les mêmes.
• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer de temps en temps le couvercle du dôme avec un chiffon doux.
• Ne retirez pas le film protecteur du couvercle du dôme tant que l'installation n'est pas terminée.
• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par des saletés ou d'autres éléments.
• Grâce à son indice d'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Cependant, cela ne signifie pas que la caméra peut fonctionner sous l'eau.
• N'installez pas la caméra à des endroits où la pluie et la neige peuvent frapper directement l'objectif.

Installer la Caméra

Placez le gabarit de montage sur le plafond et percez des trous aux endroits indiqués, puis insérez les chevilles pour cloisons sèches.

Vissez le couvercle du dôme sur la base de la caméra à l'aide de la clé allen.

REMARQUE : Conservez le film protecteur sur le couvercle du dôme jusqu'à ce que l'installation soit terminée.

Vissez la base de la caméra au plafond.

Ajustez l'angle de vue de la caméra si nécessaire.

0° 6° 36° φ 5

Alignez les flèches et l'encoche selon le schéma.

1. Flèches sur la base de la caméra
2. Encoche sur le module de la caméra
3. Flèche sur le dessus de la caméra

Fixez le couvercle du dôme à la base de la caméra en serrant les vis.

REMARQUE : Retirez le film protecteur du couvercle du dôme après l'installation.

FrançaisFrançais41 42

Dépannage

La Caméra ne s'Allume Pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

• Veuillez vérifier si la prise fonctionne correctement ou non. Essayez de brancher la caméra sur une autre prise et voyez si cela fonctionne.
• Vérifiez si l'adaptateur CC fonctionne ou non. Si vous disposez d'un autre adaptateur d'alimentation 12V DC qui fonctionne, veuillez utiliser un autre adaptateur d'alimentation et voir s'il fonctionne.

Si cela ne fonctionne pas, contactez le service d'assistance de Reolink à l'adresse suivante https://support.reolink.com/.

Les LED Infrarouges Arrêtent de Fonctionner

Si les DEL infrarouges de votre caméra cessent de fonctionner, essayez les solutions suivantes :

• Activez les lumières infrarouges sur la page Paramètres de l'appareil via Reolink App/Client.
• Vérifiez si le mode Jour/Nuit est activé et configurez les lumières infra-rouges automatiques la nuit sur la page Live View via Reolink App/Client.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.

- Restaurez les paramètres d'usine de la caméra et vérifiez à nouveau les paramètres de la lumière infrarouge. Si cela ne fonctionne pas, contactez le service d'assistance de Reolink à l'adresse suivante https://support.reolink.com/.

La Photo n'est pas Nette

Si l'image de la caméra n'est pas claire, essayez les solutions suivantes :

• Vérifiez que le couvercle du dôme de la caméra n'est pas sale, poussiéreux ou couvert de toiles d'araignée, et nettoyez-le avec un chiffon doux et propre. Il est recommandé d'utiliser l'absorbeur de poussière fourni dans l'emballage.
• Orientez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent considérablement la qualité de l'image.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Caractéristiques

Dimensions : Φ132,7 x 98,3 mm

Poids : 753,7g

Température de Fonctionnement : -10°C\~+55°C (14°F\~131°F)

Pour plus de caractéristiques, visitez https://reolink.com/.

FrançaisFrançais43 44

Notice de Conformité

Déclaration de Conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence recue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Remarque :

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en ételnant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise de courant située sur un circuit dif

férent de celui sur lequel le récepteur est branché.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Avertissement : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Déclaration d'Exposition aux Radiations de la FCC

Cet appareil est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Déclaration de Conformité ISED

Cet appareil contient un (des) émetteur(s)/récepteur(s) exempté(s) de licence qui est (sont) conforme(s) au(x) RSS(s) exempté(s) de licence d'Innovation, Sciences et Développement économique Canada. L'utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences.
(2) Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

FrançaisFrançais45 46

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'Exposition aux Rayonnements de l'ISED

Cet équipement est conforme aux limites d'exposition aux rayonnements IC RSS-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. L'utilisation de la fréquence 5150-5250 MHz est limitée à l'intérieur des bâtiments. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

CE Déclaration de Conformité Simplifiée de l'UE

Realink déclare que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE et de la directive 2014/30/UE.

Fréquence de Fonctionnement du WiFi

FRÉQUENCE D'UTILISATION :

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 20dBm

5.8GHz EIRP < 14dBm

Les fonctions des systèmes d'accès sans fil, y compris les réseaux locaux radio (WAS/RLAN) dans la bande 5150 5350 MHz pour cet appareil sont limitées à une utilisation à l'intérieur de

tous les pays de l'Union Européenne (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)

Élimination Correcte de ce Produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers, dans l'ensemble de l'UE. Pour éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usageé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il pourra reprendre ce produit pour le recycler dans le respect de l'environnement.

FrançaisFrançais47 48

Garantie Limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink Pour en savoir plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et de la Politique de confidentialité de reolink.com. Tenir hors de portée des enfants.

Si vous avez besoin d'aide technique, veuillez visiter notre site officiel d'assistance et contacter notre équipe d'assistance avant de retourner les produits, https://support.reolink.com.
