Marke	Reolink
Modell	RLK8-1200D4-A
Produkttyp	Netzwerkvideorecorder (NVR) mit 4 Kameras
Maximale Auflösung	12 MP (3840 x 2160)
Anzahl der enthaltenen Kameras	4
Kameratyp	Bullet oder Dome
Nachtsicht	30 Meter (100 Fuß)
Schutzart	IP66
Stromversorgung NVR	Netzteil inklusive
Stromversorgung Kamera	PoE (Power over Ethernet)
Konnektivität	HDMI, VGA, USB, Ethernet PoE
Speicher	SATA-Festplattensteckplatz (nicht enthalten)
Audio	Integriertes Mikrofon und Lautsprecher an der Kamera, Audioausgang am NVR
Bewegungserkennung	Ja
Fernzugriff	Über Reolink-App oder PC-Client
Betriebstemperatur NVR	-10 °C bis 45 °C
Betriebstemperatur Kamera	-25 °C bis 45 °C
Abmessungen NVR	260 x 41 x 230 mm
Gewicht NVR	2,0 kg
Garantie	2 Jahre begrenzt
Lieferumfang	NVR, 4 Kameras, Ethernet-Kabel (1 m und 18 m), Netzteil, USB-Maus, HDMI-Kabel, Schnellstartanleitung, Bohrschablone, Schrauben, wetterfeste Abdeckung

Häufig gestellte Fragen - RLK8-1200D4-A REOLINK

Wie installiere ich das System RLK8-1200D4-A?

Schließen Sie die Kameras mit den mitgelieferten Ethernet-Kabeln an die PoE-Anschlüsse des NVR an. Verbinden Sie den NVR über den LAN-Port mit Ihrem Router und schließen Sie einen Monitor über HDMI oder VGA an. Schalten Sie dann den NVR ein und folgen Sie dem Installationsassistenten, um ein Passwort festzulegen.

Wie greife ich von einem Smartphone aus remote auf den NVR zu?

Laden Sie die Reolink-App aus dem App Store oder Google Play herunter. Verbinden Sie Ihr Telefon mit demselben Netzwerk wie den NVR und fügen Sie das Gerät hinzu, indem Sie den QR-Code scannen oder die UID eingeben. Stellen Sie sicher, dass die Option UID aktivieren in den Netzwerkeinstellungen des NVR aktiviert ist.

Was tun, wenn der Monitorbildschirm schwarz bleibt?

Überprüfen Sie, ob der NVR eingeschaltet ist und die Monitorauflösung mindestens 720p beträgt. Testen Sie ein anderes HDMI- oder VGA-Kabel oder schließen Sie den Monitor an einen anderen Anschluss an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Reolink-Support.

Wie setze ich eine Kamera auf die Werkseinstellungen zurück?

Finden Sie die Reset-Taste an der Kamera (oft ein kleines Loch). Halten Sie sie mit einer Büroklammer etwa 10 Sekunden lang gedrückt. Die Kamera wird neu gestartet und die Einstellungen werden auf die Standardwerte zurückgesetzt.

Wie weit reicht die Nachtsicht?

Die Kameras bieten eine Nachtsicht von bis zu 30 Metern (100 Fuß) dank der integrierten Infrarotleuchten. Die Tag-/Nacht-Umschaltung erfolgt automatisch.

Ist das System wetterfest?

Ja, die Kameras sind nach IP66 zertifiziert, was sie gegen Regen und Schnee schützt. Sie sollten jedoch nicht untergetaucht werden. Installieren Sie sie so, dass kein direktes Spritzwasser auf die Linse trifft.

Wie ändere ich das Passwort des NVR?

Melden Sie sich über das lokale Menü am NVR an. Gehen Sie zu System > Benutzer und wählen Sie den Administrator aus. Geben Sie das alte Passwort ein, dann das neue (mindestens 6 Zeichen). Bestätigen Sie und speichern Sie.

Kann ich längere Ethernet-Kabel als die mitgelieferten verwenden?

Ja, Sie können Standard-Ethernet-Kabel bis zu 100 Metern ohne Signalverlust verwenden. Stellen Sie sicher, dass sie der Kategorie 5e oder höher entsprechen, für eine zuverlässige Übertragung.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie ein weiches, trockenes Tuch, um das Objektiv vorsichtig abzuwischen. Vermeiden Sie Chemikalien. Regelmäßige Reinigung gewährleistet eine optimale Bildqualität.

Was tun, wenn ich das Passwort des NVR vergessen habe?

Sie können den NVR zurücksetzen, indem Sie die Reset-Taste (auf der Rückseite) 10 Sekunden lang gedrückt halten. Dadurch werden alle Einstellungen einschließlich des Passworts gelöscht. Hinweis: Die aufgezeichneten Daten bleiben erhalten, wenn die Festplatte nicht formatiert wird.

BEDIENUNGSANLEITUNG RLK8-1200D4-A REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Kameras-Einführung 17

Diagramm für Anschluss 20

Einrichtung des PoE NVR Systems 22

Fehlerbehebung 24

Spezifikationen 25

Konformatitätserklärung 25

Lieferumfang

NVR Bullet- oder Dome-Kamera

Päckchen mit Schrauben

Wasserdichter Deckel

Netzwerkkabel 1 Meter

Netzwerkkabel 18 Meter

Netzadapter

USB-Maus

HDMI-KabelNVR

Schild Videoüberwachung

Kurzanleitung Montage- Lochschablone

HINWEIS: Die Anzahl der Geräte und des Zubehörs vorriert je nach verschiedenen Modellen.

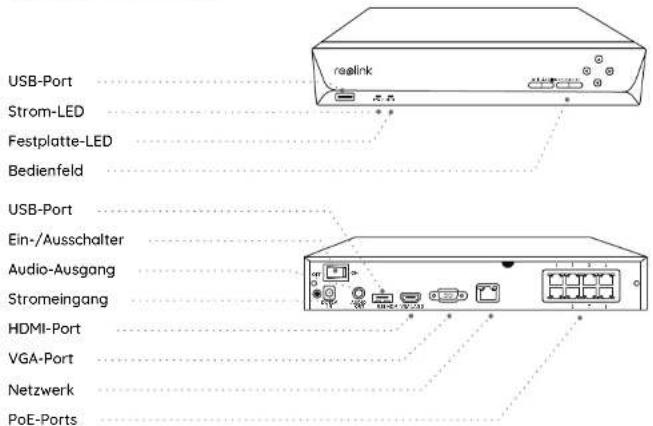

NVR-Einführung

HINWEIS: Das Aussehen und der Lieferumfang der Kamera können je noch dem Produktmodell vorlieren.

Kameras-Einführung

Montagesockel

Spotlight

Objektiv

Infrarot-Scheinwerfer

Tageslichtsensor

Internes Mikrofon

Lautsprecher

Wasserdichter Deckel

Netzwerkkabel

Reset-Taste

* Zum Zurücksetzen auf die Werkseinstellungen ca.

10 Sekunden lang drücken.

Strom (Optional)

Infrarot-Scheinwerfer

Objektiv

Tageslichtsensor

Wasserfester Deckel

Netzwerk-Kabel

Reset-Taste

* Drücken und für 10 Sekunden halten zur

Wiedernerstellung der Werkeinstellungen.

Stromanschluss (optional)

Eingebautes Mikrofon

Lautsprecher

• In diesem Abschnitt werden verschiedene Kamerotypen vorgestellt. Bitte überprüfen Sie die im
  Paket enthaltene Kamera und die Details aus der oben gegebenen entsprechenden Einführung.
• Das Aussehen und der Lieferumfang der Kamera können je nach dem Produktmodell varlieren.

Diagramm für Anschluss

Es wird empfohlen, dass Sie alle Teile anschließen und versuchen, das System vor der endgültigen Installation laufen zu lassen, um sicherzustellen, dass alle Komponenten ordnungsgemäß funktionieren können.

Schließen Sie den NVR (LAN-Port) mittels eines Ethernet-Kabels an den Router an. Danach verbinden Sie die Maus mit dem USB-Port des NVRs.

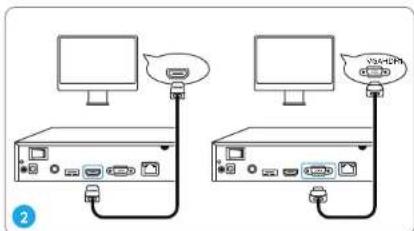

Schließen Sie den NVR mittels eines VGA-oder HDMI-Kabels an den Bildschirm an.

HINWEIS: VGA-Kabel ist nicht im Lieferumfang enthalten.

Schließen Sie die Kameras an die PoE-Ports des NVRs an.

Schließen Sie den NVR an eine Steckdose an und schalten Sie den Stromschalter ein.

Einrichtung des NVR Systems

Ein Setup-Wizard wird Sie durch den Konfigurationsprozess des NVR Systems führen. Bitte stellen Sie ein Passwort für Ihren NVR ein (für den Erstzugriff) und befolgen Sie den Wizard, um das System zu konfigurieren.

HINWEIS: Das Passwort sollte mindestens 6 Zeichen enthalten. Es wird empfohlen, das Password aufzuschreiben und es an einem sicheren Ort zu bewohren.

Zugriff auf den NVR über Smartphone oder PC

Laden Sie die Reolink App oder den Client herunter und starten Sie sie. Donn befolgen Sie die Anweisungen, um auf den NVR zuzugreifen.

- Smartphone

Scannen zur Installation der Reolink App.

• PC

Download-Pfad: Gehen Sie auf https://reolink.com/de > Support > App & Client.

Tipps für die Installation der Kameras

• Richten Sie die Kamera nicht auf Lichtquelle.
• Richten Sie die Kamera nicht auf das Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Infrarot-LEDs, Umgebungslichter oder Statuslichter geblendet wird.
• Platzieren Sie die Kamera nicht in einem Schattenbereich und richten Sie sie nicht auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen.
• Achten Sie darauf, dass die Stromanschlüsse nicht direkt dem Wasser oder der Feuchtigkeit ausgesetzt sind und sie nicht von Schmutz oder anderen Elementen blockiert werden.
• Wetterfest bedeutet lediglich, dass die Kamera unter Bedingungen wie Regen und Schnee funktionieren kann. Das bedeutet jedoch nicht, dass sie unter Wasser arbeiten kann.
• Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt das Objektiv treffen können.
  • Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C arbeiten, da sie bei der Stromverbindung Wärme erzeugt. So können Sie die Kamera einige Minuten lang in Innenräumen einschalten, bevor Sie sie im Freien installieren.

Fehlerbehebung

Kein Videoausgang auf dem Bildschirm

Wenn es keinen Videogausgang von Reolink NVR auf dem Bildschirm gibt, versuchen Sie bitte die folgenden Lösungen:

• Die TV-/Monitor-Auflösung muss mindestens 720p oder höher sein.

• Vergewissern Sie sich, dass der NVR eingeschaltet ist.

- Überprüfen Sie die HDMI-/VGA-Verbindung oder wechseln Sie zum Test ein anderes Kabel oder einen anderen Monitor.

Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com

Fehler beim lokalen Zugriff auf den PoE-NVR

Wenn Sie keinen lokalen Zugriff auf den PoE-NVR über Smartphone oder PC haben, versuchen Sie bitte die folgenden Lösungen:

- Schließen Sie den NVR (LAN-Port) mittels eines Netzwerkkabels an Ihren Router an. - Wechseln Sie ein anderes Ethernet-Kabel oder schließen Sie den NVR an andere Ports des NVRs an.

- Gehen Sie zu Menü -> System -> Maintenance und herstellen Sie alle Einstellungen wieder.

Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com

Fehler beim Zugriff auf den PoE-NVR aus der Ferne

Wenn Sie keinen Zugriff auf den PoE-NVR aus der Ferne über Smartphone oder PC haben, versuchen Sie bitte die folgenden Lösungen:

- Vergewissern Sie sich, dass Sie lokal auf das NVR System zugreifen können.

- Gehen Sie zu NVR Menü -> Netzwerk -> Erweitert und vergewissem Sie sich, dass UID Aktivieren ausgewählt ist. Bitte schließen Sie Ihr Smartphone oder Ihren PC über dasselbe Netzwerk (LAN) Ihres NVRs an und prüfen Sie, ob Sie eine Website besuchen können, um zu überprüfen,

ob ein Internetzugang verfügbar ist.

- Bitte starten Sie Ihren NVR und Router

neu und versuchen Sie noch einmal.

Falls dies nicht funktioniert, wenden Sie sich

bitte an das Reblink-Supportteam.

Dekodierung-Auflösung:

12MP/8MP/5MP/4MP/3MP/1080p/720p

Betriebstemperatur: -10°C bis 45°C

Größe: 260 x 41 x 230mm

Gewicht: 2.0kg

Kamera

Nachtsicht: 30 Meter/100 Fuß

Tag/Nacht Modus: Auto-Umschaltung

Betriebstemperatur:

-10°C bis 55°C (14°F bis 131°F)

Betriebsfeuchtigkeit: 10% - 90%

Witterungsbeständigkeit: IP66

Weitere Spezifikationen finden Sie unter

Konformatitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schödlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können. Weitere Informationen finden Sie unter: https://realink.com/fcc-compliance-notice/

CE Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/30/EU entspricht.

Korrekte Entsorgung dieses Produkts

Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht über den Hausmöll entsorgt werden dort. Um mögliche Umwelt-oder menschliche Gesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermelden, bitte recyclein Sie die Produkte verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoffen zu fördern. Für die Rückgabe Ihres Altgerötes nutzen Sie bitte die Rückgabe und Sommelsysteme oder kontaktieren Sie den Händler, bei welchem Sie das Produkt gekauft haben. Ihr Händler kann das Produkt dem umweltverträglichen Recycling zuführen:

Garantiebestimmung

2-Jahre eingeschränkte Garantie ist für dieses Produkt verfügbar, die nur gültig ist, wenn es im offiziellen Reolink Store oder einem von Reolink autorisierten Wiederverkäufer gekauft wurde. Mehr Infos: https://reolink.com/warranty-and-return/.

HINWEIS: Wir hoffen, dass Ihnen der Noukauf gefällt. Wenn Sie jedoch mit dem Produkt nicht zufrieden sind und eine Rücksendung planen, empfehlen wir Ihnen dringend, die eingelegte Festplatte vor der Rücksendung zu formatieren.

AGB & Datenschutz

Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu AGB und

Datenschutzrichtlinien auf:

https://reolnx.com/de/. Nicht in Reichweite

von Kindern aufbewahren.

Endbenutzer-Lizenzvertrag

Durch die Verwendung der in das

Reolink-Produkt integrierten Produktsoftware

stimmen Sie den Bestimmungen dieses

Endbenutzer-Lizenzvertrags ("EULA")

zwischen Ihnen und Replink zu, Weitere

Informationen: https://reolink.com/eula/
