RLK8-1200D4-A - Telecamera di sorveglianza REOLINK - Manuale utente e istruzioni gratuiti

Marca	Reolink
Modello	RLK8-1200D4-A
Tipo di prodotto	Sistema di registrazione video su rete (NVR) con 4 telecamere
Risoluzione massima	12 MP (3840 x 2160)
Numero di telecamere incluse	4
Tipo di telecamera	Bullet o Dome
Visione notturna	30 metri (100 piedi)
Grado di protezione	IP66
Alimentazione NVR	Alimentatore incluso
Alimentazione telecamera	PoE (Power over Ethernet)
Connettività	HDMI, VGA, USB, Ethernet PoE
Archiviazione	Slot per disco rigido SATA (non incluso)
Audio	Microfono integrato e altoparlante sulla telecamera, uscita audio sull'NVR
Rilevamento movimento	Sì
Accesso remoto	Tramite app Reolink o client PC
Temperatura di funzionamento NVR	-10 °C a 45 °C
Temperatura di funzionamento telecamera	-25 °C a 45 °C
Dimensioni NVR	260 x 41 x 230 mm
Peso NVR	2,0 kg
Garanzia	2 anni limitata
Contenuto della confezione	NVR, 4 telecamere, cavi Ethernet (1 m e 18 m), alimentatore, mouse USB, cavo HDMI, guida rapida, dima di foratura, viti, coperchio impermeabile

Domande frequenti - RLK8-1200D4-A REOLINK

Come installare il sistema RLK8-1200D4-A ?

Collegare le telecamere alle porte PoE dell'NVR utilizzando i cavi Ethernet forniti. Collegare l'NVR al router tramite la porta LAN, quindi connettere un monitor tramite HDMI o VGA. Infine, accendere l'NVR e seguire la procedura guidata per impostare una password.

Come accedere all'NVR da remoto tramite smartphone?

Scarica l'app Reolink dall'App Store o Google Play. Connetti il telefono alla stessa rete dell'NVR, quindi aggiungi il dispositivo scansionando il codice QR o inserendo l'UID. Assicurati che l'opzione Attiva UID sia selezionata nelle impostazioni di rete dell'NVR.

Cosa fare se lo schermo del monitor rimane nero?

Verificare che l'NVR sia acceso e che la risoluzione del monitor sia almeno 720p. Provare un altro cavo HDMI o VGA, o collegare il monitor a un'altra porta. Se il problema persiste, contattare il supporto Reolink.

Come ripristinare una telecamera alle impostazioni di fabbrica?

Individuare il pulsante di reset sulla telecamera (spesso un piccolo foro). Tenerlo premuto per circa 10 secondi con l'aiuto di una graffetta. La telecamera si riavvierà e le impostazioni torneranno ai valori predefiniti.

Qual è la portata della visione notturna?

Le telecamere offrono una visione notturna fino a 30 metri (100 piedi) grazie ai LED infrarossi integrati. Il passaggio giorno/notte è automatico.

Il sistema resiste alle intemperie?

Sì, le telecamere sono certificate IP66, che le protegge da pioggia e neve. Tuttavia, non devono essere immerse. Installarle al riparo da getti diretti sull'obiettivo.

Come cambiare la password dell'NVR?

Accedere all'NVR tramite il menu locale. Andare su Sistema > Utente e selezionare l'utente amministratore. Inserire la vecchia password, poi la nuova (minimo 6 caratteri). Confermare e salvare.

Posso utilizzare cavi Ethernet più lunghi di quelli forniti?

Sì, è possibile utilizzare cavi Ethernet standard fino a 100 metri senza perdita di segnale. Assicurarsi che siano di categoria 5e o superiore per una trasmissione affidabile.

Come pulire l'obiettivo della telecamera?

Utilizzare un panno morbido e asciutto per pulire delicatamente l'obiettivo. Evitare prodotti chimici. Una pulizia regolare garantisce una qualità dell'immagine ottimale.

Cosa fare se ho dimenticato la password dell'NVR?

È possibile ripristinare l'NVR tenendo premuto il pulsante di reset (situato sul retro) per 10 secondi. Questo cancellerà tutte le impostazioni, inclusa la password. Attenzione: i dati registrati saranno conservati se il disco rigido non viene formattato.

MANUALE UTENTE RLK8-1200D4-A REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Coso c'è nella Scatola 41

Presentazione di NVR 42

Presentazione di telecamere 43

Diagramma di Collegamento 46

Configurare Il Sistema di NVR PoE 48

PoE Risoluzione dei Problemi 50

Specifiche 51

Notifica di Conformità 51

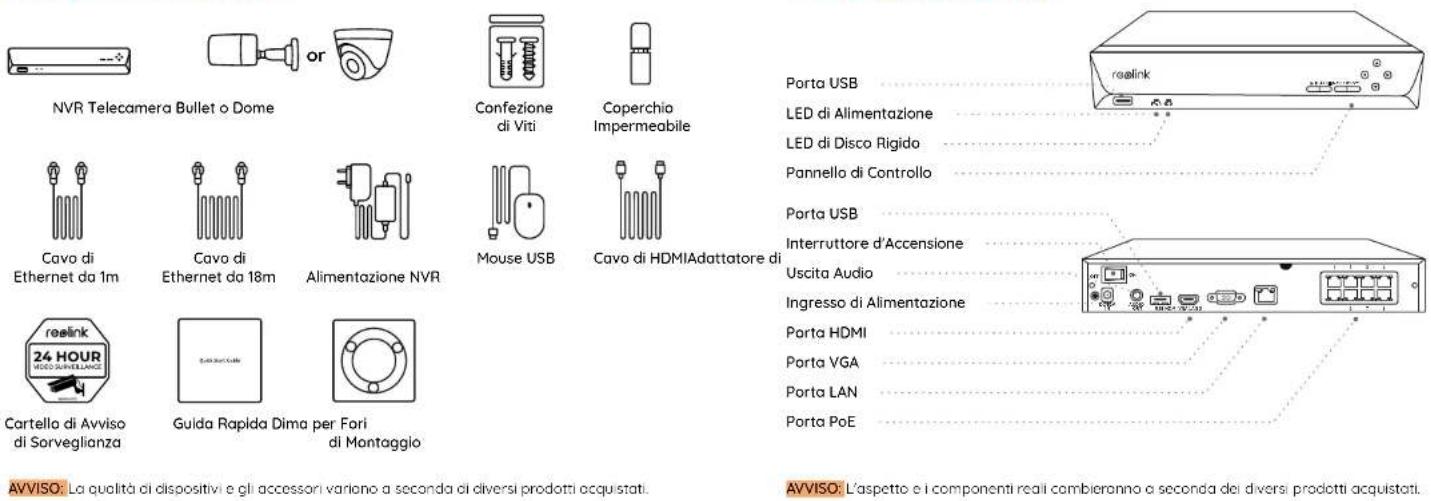

Cosa c'è nella Scatola

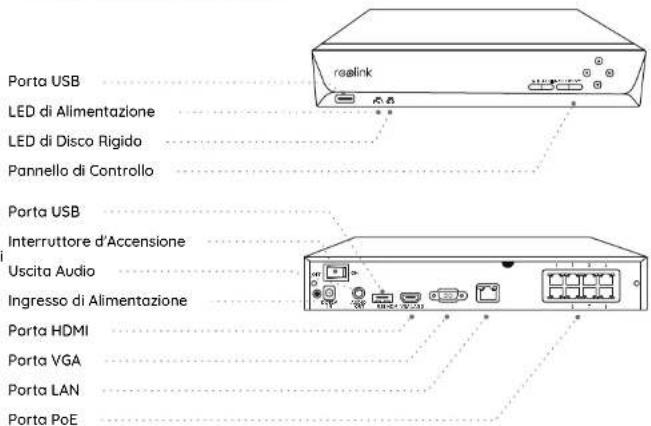

Presentazione di NVR

Porta USB
LED di Alimentazione
LED di Disco Rigido
Pannello di Controllo
Porta USB
Interruttore d'Accensione
Uscita Audio
Ingresso di Alimentazione
Porta HDMI
Porta VGA
Porta LAN
Porta PoE
VISO: La qualità di dispositivi e gli accessori variano a seconda di diversi prodotti acquistati.
AVVISO: L'aspetto e i componenti reali combieranno a seconda dei diversi prodotti acquistati.

Presentazione di telecamere

Base di Montaggio

Faretto

Obiettivo

Luci a Infrarossi

Sensore di Luce Diurna

Microfono Incorporato

Altoparlante

Coperchio Impermeabile

Cavo di Ethernet

Pulsante di Ripristi

* Premere per circa 10 secondi per ripristinare

alle impostazioni di fabbrica

Porta di Alimentazione(Opzionale)

Piastra di Montaggio

Alloggiamento Metallico

Faretto

Luci a Infrarossi

Obiettivo

Sensore di Luce Diurna

Coperchino Impermeabile

Cavo di Rete

Pulsante di Ripristino

* Premere per 10 secondi per ripristinore la telecamera

alle impostazioni di fabbrica.

Porta di Alimentazione (Opzionale)

Microfono Incorporato

Altoparlante

• Ci sono diversi tipi di telecamere presentate in questo parte. Si prega di controllare la telecamera nella confezione e i dettagli nella presentazione corrispondente sopra.
  • L'ospetto e i componenti reali cambieranno a seconda dei diversi prodotti acquisti.

Diagramma di Collegamento

Per garantire il corretto funzionamento di tutti i componenti, si consiglia di collegare ogni parte e provare ad avviare il sistema primo di un'installazione finale.

Collegare l'NVR (porta LAN) al router con un cavo di Ethernet. Collegare in seguito il mause alla porta USB dell'NVR.

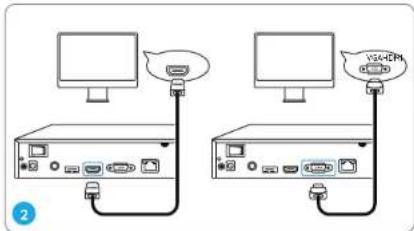

Collegare l'INVR al monitor con un covo VGA o HDMI.

AVVISO: Il cavo di VGA non viene incluso nella confezione.

Collegare le telecamere alle porte PoE dell'NVR.

Collegare l'NVR a una presa di corrente ed accendere l'interruttore d'accensione.

Configurare II Sistema di NVR PoE

Ci sarà la configurazione guidata a tua disposizione durante il processo di impostore il sistema di NVR. Sellare una password per l'NVR (serve per l'accesso iniziale) e seguire la configurazione guidata per filtre l'impostazione.

AVVISO: La password deve contenere almeno 6 coratteri. Si consiglia di annotare la password e metteria al sicuro.

Accedere all'NVR tramite Smartphone o PC

Scaricare e avviare l'App Reolink o lo software Client e seguire le istruzioni per l'accesso di NVR

- Sullo Smartphone

Scansionare per scoricore l'App Reolink.

• Sul PC

Percorso di scaricamento: Ciccare https://reolink.com > Assistenza > App & Client.

Consigli di Montaggio per le Telecomere

• Non puntare la telecamera verso qualsiasi fonte di luce.
  • Non puntare la telecamera verso una finestra di vetro, altrimenti causare un'immagine scodente a causa dell'abbagliamento dalle luci a infrorossi, luci dell'ambiente e dalle luci di stato.
• Non posizionare la telecamera in un'area ambreggiata e puntarla in un'area ben illuminata, altrimenti ciò comporterebbe una visualizzazione scarsa. La telecamera deve essere posizionata nella stessa condizione di illuminazione dove si cattura gli oggetti per ottenere i migliori risultati.
• Con lo scopo di migliorare la qualità immagine, si consiglia di pulire l'obiettivo di tanto in tanto con tessuto morbido.
• Assicurarsi che le porte di alimentazione non siano direttamente esposti all'acqua o all'umidità e non siano schermati dalla sporco o dagli altri elementi.
• Dotata del grado di impermeabilità, la telecamera può funzionare a condizioni meteoro-logiche come pioggia e neve, ma non possono essere immerse sott'acqua.
• Non esporre la telecamera dove ploggia e neve colpiscono direttamente l'obiettivo.
• La fotocamera è in grado di funzionare in condizioni estreme fino a -25°C, visto che la telecamera produce calore quando viene avviata. Si consiglia di accenderla qualche minuto prima di posizionaria all'esterno.

Risoluzione dei Problemi

Non uscita video sul monitor

Nel caso che non ci sia uscita video sul monitor dall'NVR Reolink, provare le soluzioni seguenti:

• La risoluzione di TV/monitor deve essere almeno di 720p o di più.
  • Assicurarsi che l'NVR è acceso.
• Controllare un'altra volta la connessione di HDMI/VGA, o riprovare con un altro cavo o monitor.

Se non funziona ancora, si prega di contattare l'assistenza Reolink https://support.reolink.com

Accesso locale all'NVR PoE non riuscito

Se non si riesce ad accedere localmente all'NVR PoE tramite telefono o PC, provare le soluzioni seguenti:

• Collegare l'NVR (porta LAN) al router con un cavo di rete.
• Scambiare un altro cavo di Ethernet o

collegare l'NVR a altre porte di router.

- Andore su Menu -> Sistema -> Manutenzione e ripristinore tutte le impostazioni.

Se non funziona ancora, si prega di contattare l'assistenza Reolink https://support.reolink.com

Accesso remoto all'NVR PoE non riuscito

Se non si riesce ad accedere all'NVR PoE da remoto tra telefono o PC, provare le soluzioni seguenti:

• Assicurarsi che si può accedere localmente al sistema di NVR.
• Andore su Menu di NVR -> Rete -> Rete Avanzata e assicurarsi che Attiva UID è selezionata.
• Collegare il telefono o PC alla stessa rete (LAN) con l'INVR e cercare di visitare il sito web per verificare se ci sia l'accesso di rete disponibile.
  • Riavviare l'NVR e il router per riprovare.

Se non funziona ancora, si prega di cantattare l'assistenza Reolink https://support.reolink.com

Specifiche

NVR

Risoluzione di Decodificazione:

12MP/8MP/5MP/4MP/3MP/1080p/720p

Temperatura di Esercizio: -10°C a 45°C

Dimensione: 260 x 41 x 230mm

Peso: 2.0kg

Telecamera

Visione Notturna: 30 Metri/100ft

Modalità Giorno/Notte Switchover Auto

Temperatura di Esercizio:

-10°C d 55°C (14°F d 15°F) Umidità di Eoscrizione 20% 20%

Grado di Protezione: IP66

Per ulteriori dettagli sulle specifiche,

andare su https://reolink.com/.

Notifica di Conformità

Dichiarazione di conformità FCC

Il dispositivo è conforme alla Parte 15 delle

regole FCC. L'operazione è soggetta alle

seguenti due condizioni: (1) questo dispositivo non può causare interferenze nocive, e (2) questo dispositivo deve accettore qualsiosi interferenza ricevula, incluse interferenze che possono causare operazioni indesiderate. Per maggiori informazioni visitare.

Dichiarazione Semplificata di Conformità UE

Reolink dichiarò che questo dispositivo è in conformità con i requisiti essenziali e altre rilevanti disposizioni della Direttiva 2014/30/EU.

Corretta Rottamazione di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere rattomato insieme ad altri rifiuti domestici attraverso l'UE. Per prevenire possibili danni all'ambiente o alla salute umana da un incontrollate scarico di rifiuti, riciclato responsabilmente per promuovere il riusc sostenibile delle materie prime. Per restituire il dispositivo usato, per favore usa il sistema di resi e raccolto o contotta il punto vendito dove il prodotto è stato acquistato.

Possono rilevare questo prodotto per un riciclo sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una

garanzia limitata di 2 anni, la

quale si applica solo ai prodotti acquisiti sul negozio ufficiale Reolink

o i rivenditori autorizzati dalla parte Reolink.

Ulteriori informazioni:

piaccio. Ma se non sei soddisfatto del prodotto e prevedi di tornore, ti consigliamo vivamente di formottore il disco rigido inserito prima di restituirlo.

Termini e Privacy

L'utilizzo del prodotto è soggetto

all'accettazione dei Termini di servizio e

dell'Informativa sulla privacy su reolink.com.

Tenere fuori dalla portata dei bambini,

Contratto di Licenza per l'Utente Finale

Utilizzando il software prodotto incorporato al

prodotto Reolink, voi accettate i termini di

questo accordo di licenza per l'utente finale

("EULA") fra voi e Reolink. Scopri di più
