BEDIENUNGSANLEITUNG Argus Track REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Einrichten der Kamera 20

Aufladen der Kamera 22

Installation der Kamera 23

Sicherheitshinweise für die Verwendung von Akkus....26

Fehlerbehebung 27

Spezifikationen 28

Konformitätserklärung 28

Lieferumfang

Kamera

USB-C Kabel

Montagehalterung

Überwachungs- aufkleber

Kurzanleitung

Schraubenpack Reset-Nadel

Gurt

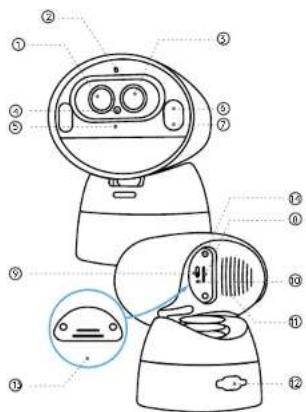

Lieferumfang

① Weitwinkelobjektiv
② Anzeigeleuchte
⑤ Teleobjektiv
④ Tageslichtsensor
⑤ Mikrofon
⑥ Infrarot-Leuchte
① Spotlights
© microSD-Kartenslot
⑨ Netzschalter
⑩ Reset-Taste
"Zurück auf Werkseinstellungen: die Taste über 5s gedrückt halten.
⑪ Lautsprecher
⑫ USB-C-Anschluss
⑬ Rückendeckel
⑭ Schrauben für Rückendeckel

Verschiedene Zustände der Status-LED:

• Rotes Licht: WLAN-Verbindung gescheitert Blinkt: Standby-Status
- Blaues Licht: WLAN-Verbindung erfolgreich An: Arbeitsstatus

DeutschDeutsch19 20

Einrichten der Kamera

Kamera auf Smartphone einrichten

Schritt 1. Scannen Sie den QR-Code, um die Reolink App aus dem App Store oder Google Play Store herunterzuladen.

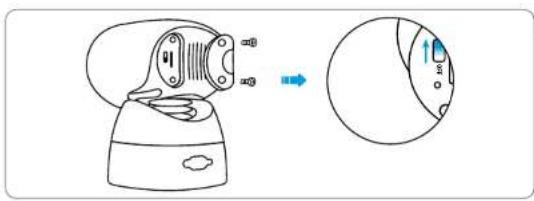

Schritt 2. Schalten Sie den Netzschalter ein, um die Kamera zu starten.

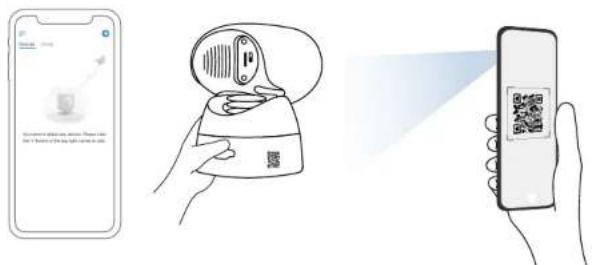

Schritt 3. Storten Sie die Reolink Aop und klicken Sie auf die Schaltfläche "☐" in der oben rechten Ecke, um die Kamera hinzuzufügen. Scannen Sie den QR-Code auf dem Gerät und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinnichtung abzuschließen. HINWEIS: Dieses Gerät unterstützt 2,4 GHz und 5 GHz Wi-Fi Netzwerke. Es wird empfohlen, das Gerät mit einem 5GHz Wi-Fi-Netzwerk zu verbinden, um eine bessere Netzwerkerfahrung zu erhalten.

Kamera auf PC einrichten (optional)

Schritt 1. Laden Sie den Reolink Client herunter und installieren Sie ihn. Gehen Sie zu https://reolink.com > Support > App&Client. Schritt 2. Starten Sie den Reolink Client, klicken Sie auf die Schaltfläche "⊕", geben Sie die UID-Nommer der Kamera ein, um sie hinzuzufügen und folgen Sie den Anweisungen auf dem Bildschirm um die Ersteinrichtung abzuschließen.

DeutschDeutsch21 22

Aufladen der Kamera

Es wird empfohlen, die Kamera vor der Installation vollständig aufzuladen.

Ladeanzeige:

- Orange LED: wird geladen Grüne LED: vollständig geladen

Laden Sie die Kamera mit einem Netzadapter (nicht inklusive) auf.

Loden Sie die Kamera mit dem Reolink Solar panel auf (nicht inklusive, wenn Sie nur die Kamera kaufen).

Für bessere Wetterbeständigkeit decken Sie bitte den Stromanschluss nach dem Aufladen immer mit dem Gummistopfen ab.

Installation der Kamera

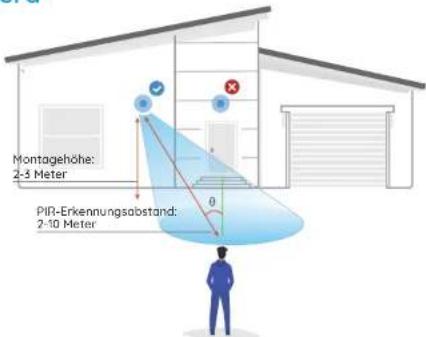

Hinweise zum Positionieren der Kamera

• Installieren Sie die Kamera 2-3 Meter (7-10 Fuß) über dem Boden. Diese Höhe maximiert den Erfassungsbereich des PIR-Bewegungssensors.
- Für eine bessere Bewegungserkennung installieren Sie die Kamera bitte schräg.

HINWEIS: Die Kamera erkennt wohl keine Bewegung, wenn sich ein Objekt dem PIR-Sensor vertikal nöhert.

Montagehöhe: 2-3 Meter PIR-Erkennungsabstand: 2-10 Meter θ

Kamera installieren

Bohren Sie die Löcher gemäß der Montogelochschoblone. Installieren Sie die Halterung mit den mitgelieferten Schrauben.

Befestigen Sie die Kamera an der Halterung Wählen Sie eine geeignete Richtung für die Kamera, richten Sie die Halterung an der Kamerabosis aus und verriegeln Sie die Kamera, indem Sie sie im Uhrzeigersinn drehen.

HINWEIS: Verwenden Sie bei Bedarf die mitgelieferten Trockenbaudübel.

Ziehen Sie die Halterung und die Kamerobasis mit einer Schroube fest.

10°

HINWEIS: Um den toten Winkel der Überwachung zu minimieren, ist die Holterung mit einer Neigung von 10° konstruiert.

DeutschDeutsch25 26

Sicherheitshinweise für die Verwendung von Akkus (Für akkubetriebene Kameras)

Die Kamera ist nicht für den 24/7 Betrieb mit voller Leistung oder Rund um die Uhr Live-Streaming. Sie ist für die Aufzeichnung von Bewegungsereignissen und die Live-Ansicht aus der Feme nur dann, wenn Sie sie brauchen. Im folgenden Betrag finden Sie nützliche Tipos, wie Sie die Akkulaufzeit verlängem können: https://support.reolink.com/hc/en-us/articles/360006991893

1. Nehmen Sie den eingebauten Akku nicht aus der Kamera heraus.
2. Laden Sie den Akku mit einem standardmäßigen und hochwertigen DC 5V Ladegerät oder einem Reolink Solarpanel auf. Es ist nicht kompatibel mit Solarpanels von anderen Marken.
3. Laden Sie den Akku nur bei Temperaturen zwischen 0°C und 45°C auf und verwenden Sie den Akku nur bei Temperaturen zwischen -10°C und 55°C.
4. Holten Sie den Ladeanschluss trocken, sauber und frei von Verschmutzungen und decken Sie den mit dem Gummistopfen ab, wenn der Akku vollständig geladen ist.
5. Loden, verwenden oder lagern Sie den Akku nicht an Orten, an denen er heiß werden kann, wie zum Beispiel, aber nicht ausschließlich, auf oder in der Nähe von Heizkörpern, Kochflächen, Kochgeräten, Bügeleisen, Heizkörpern oder Kaminen.
6. Verwenden Sie den Akku nicht, wenn sein Gehäuse beschädigt, aufgequollen oder angegriffen erscheint, wie zum Beispiel, aber nicht ausschließlich, Auslaufen, Geruch, Dellen, Korrosion, Rosi, Risse, Schwellungen, Schmelzen und Kratzer.
7. Befolgen Sie immer die lokolen Abfall- und Recyclinggesetze, wenn Sie die gebrauchten Akkus entsorgen.

Fehlerbehebung

Die Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen: - Stellen Sie sicher, dass Sie den Netzschalter eingeschaltet haben.

- Laden Sie den Akku mit einem DC 5V/2A-Netzadapter auf. Wenn das grüne Licht leuchtet, ist der Akku vollständig aufgeladen.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Scannen des QR-Codes auf dem Smartphone gescheitert

Wenn die Kamera den QR-Code auf Ihrem Smartphone nicht scannen kann, versuchen Sie bitte die folgenden Lösungen:

• Entfernen Sie die Schutzfolie von der Kameraobjektiv.
• Wischen Sie das Kameraobjektiv mit einem trockenen Papier/Handtuch/Taschentuch ab
  • Varlieren Sie den Abstand zwischen Ihrer Kamera und dem Smartphone, damit die

DeutschDeutsch27 28

Kamera besser fokussieren kann.

- Versuchen Sie, den QR-Code bei ausreichender Beleuchtung zu scannen.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Spezifikationen

Geröße (LxWxH): 84x85x118(mm) Gewicht (inkl. Akku):476g Betriebstemperatur: -10°C bis 55°C (14°F bis 131°F)

Mehr Specificationen finden Sie unter https://reolink.com.

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

UKCA-Konformitätserklärung

Reolink erklärt, dass dieses Produkt Radio Equipment Regulations 2017 und Electromagnetic Compatibility Regulations 2016 entspricht.

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können. HINWEIS: Dieses Gerät wurde getestel und erfüllt die Grenzwerte für ein digitales Gerät der Klosse B gemäß Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehernpfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der

folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.

- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.

• Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.

- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Portei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbeleistung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstond von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

ISED-Erklärung zur Strahlenbelastung

Richtige Entsorgung des

Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden dort. Um mögliche Schäden für die Umweit oder die menschliche Gesundheit zu vermeiden, recyclern Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren:

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

WLAN-Betriebsfrequenz

BETRIEBSFREQUENZ:

(die maximale Sendeleistung)

2,4GHz (Nur für 2,4GHz-Kameras): 2412MHz

2472MHz (EIRP < 20 dBm)

5GHz:

5150MHz - 5250MHz (EIRP < 23 dBm)

5745MHz — 5825MHz (EIRP < 14 dBm)

Die Funktionen von drohtlosen

Zugangssystemen einschließlich

lokaler Funknetze (WAS/RLANs) im

Frequenzbond 5150-5350 MHz für

dieses Gerät sind in allen Ländern der

Europäischen Union (BE/BG/CZ/DK/DE/

SE/TR/N O/CH/IS/LI/UK(NI) auf den

Innenraumbetrieb beschränkt.

Technischer Support

Wenn Sie technische Hilfe benötigen.

besuchen Sie bitte unsere offizielle Support-

Website und kontaktieren Sie unser Support-

Team auf https://support.reolink.com, bevor

Sie die Produkte zurückschicken.
