BEDIENUNGSANLEITUNG BLP 100 Bavaria by Einhell

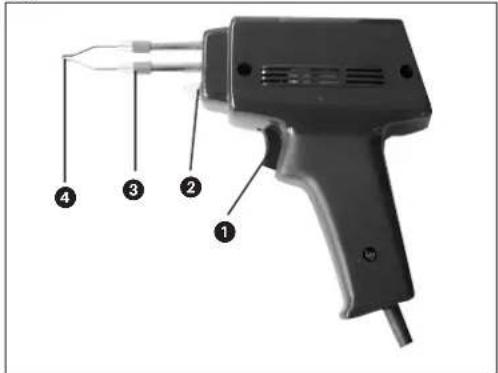

1 Ein/Ausschalter
2 Lötstellenbeleuchtung
3 Überwurfmuttern zur Befestigung der Lötspitze
4 Lötspitze

2

SICHERHEITSHINWEISE

Achtung! Beim Gebrauch von

Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen

Sicherheitmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie Ihren Arbeitsbereich in
2. Unordnung im Arbeitsbereich ergibt Unfallgefahr.
3. Berücksichtigen Sie
   Umgebungseinflüsse
4. Sützen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Bekuchtung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von inorganien Erässikkeiten oder Gangs
5. Schützen Sie sich vor elektrischem
   Schlag – Vermeiden Sie Körperberührung mit geordaten Teilen, zum Beispiel Rohren, Heizkörgem, Harken, Kühlschränken.
6. Halten Sie Kinder fern! — Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
7. Bewahren Sie Ihre Werkzeuge sicher auf – Unbenutzte Werkzeuge sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar sußbewahrt werden.
8. Überlasten Sie Ihre Werkzeuge nicht – Sie arbeiten besser und sicherer im angegeben Leistungsbergich.
9. Benützen Sie das richtige Werkzeug
10. Verwenden Sie keine zu leistungsschwachen Maschinen und Werkzeuge oder Vorsatzgeräte für schwene Arbeiten. Benützen Sie das Elektrowerkzeug nicht für Zwecke und Arbeiten, wohör es nicht bestimmt ist.
11. Tragen Sie geelgnete Arbeitskleidung – Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren an Haarnetz.
12. Benützen Sie eine Schutzbrille
13. Verwanden Sie eine Atemmaske bei stauberzeugenden Arbeiten.
14. Zweckentfremden Sie nicht das Kabel
15. Tragen Sie das Werkzeug nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hilze, Öl und scharlen Kanten.
16. Sichern Sie das Werkstück
17. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück

festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

1. Überdehnen Sie nicht Ihren Standbereich

2. Vermeiden Sie abnomale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

3. Pflegen Sie Ihre Werkzeuge mit Sorgfalt
   – Halten Sie Ihre Werkzeuge scharf und
   sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsworschriften und die Hinweise für Workzeugwechsel.
   Kontrollieren Sie regelmäßig den Stocker
   und das Kabel, und lassen Sie diese bei
   Beschädigung von einem anerkannten Fachmann präuern. Kostrolligen Sin
   Verlängerungskabel zongräßige und
   zen Sie beschädigte. Halten Sie Handgriffe
   trocken und frei von Öl und Fett.

4. Ziehen Sie den Netzstecker

— Bei Nichtgebrauch, vor der Wartung und

delt Werkzeugwechsel, wie zum Beispiel Söseblatt, Lehrer Schleifband und

Sagedratic Bonier, Schienband und Maschinenwerkzeugen aller Art.

1. Lassen Sie keine Werkzeugschlüssel

stecken

– Überprüfen Sie vor dem Einschalten, daß

die Schlüssel und Einstellwerkzeuge ent-

1. Vermeiden Sie unbeabsichtigten Anlauf
   – Tragen Sie keine an das Stromnetz ang
   schlossenen Werkzeuge mit dem Finger am Ershalter. Vorswissere Sie sich, daß
   an Schalter. Vergewisseim Sie sich der Schalter beim Anschluß an des

Stromnelz ausgeschaltet ist.

1. Verlängerungskabel Im Fre

– Verwenden Sie im Freien nur dafür zuge-

lassene und entsprechend gekernzeichnete Verlängungsergebnis

le Veränderung Seinn Sin stets

- Rechtschten Sie Ihre Arbeit

vemünftig vor. Verwenden Sie das

Werkzeug nicht, wenn Sie unkonzentriert

sind. 12. Kontrollware: Die Zeit auf

Kontrollieren Sie I Beschädigungen

– Vor weiterem Gebrauch des Werkzeugs

die Schulzeinrichtungen oder leicht

beschädigte Teile sorgfältig auf ihre ein-

Wandfreie und Bestimmungsgemäde Funktion übergröten. Übergröten Sie

D

die Funktion bewegrechte Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachsgemäß durch eine Kundendienstwerkstatt reganierl oder ausgewechselt werden, soweit nichts anderses in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benötzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

20. Achtung!

- Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubohör und Zusatzgaräte, die in der Bedienungsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zube-höre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

1. Reparaturen nur vom Elektrofachmann Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.

22. Geräusch

- Das Geräusch dieses Elektrowerkzeuges wird nach EN 50144-1 gemessen. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall-schutzmassnahmen für den Bedienenden erforderlich.

Bewahren Sie die Sicherheitshinweise gut auf.

Lieferumfang

Lötpistole

2 Lötspitzen

1 Kunststoffspitze

Lotdrsht

Verwendung

Die Lötpistole ist für leichte Lötarbeiten, elektrische Lötverbindungen, Modellbau und

4

Brandmalerei zu verwenden.

Zusätzliche Sicherheitshinweise

● Die aufgeheizte Lölpistole nur am Griff
anfassen. Verbrennungsgefahr!
- Die aufgeheizte Lölpistole nur auf einer nicht brennbaren und hilzebeständigen Unterlagen ablegen. Brandgefahr!
- Die Verschraubung der Lötspitze muß festgezogen sein. Kontrollieren Sie dies vor Beginn der Arbeit.
● Das Netzkabel immer außerhalb des
Bereichs der Lölspilze hallen
- Den Ein/Austaster der Lötpilsole nicht fest-

kleben.

- Das Workstück soll aufgrund der hohen Arbeitsstemperaturen ausreichend befestigt werden.

- Die Lötspitze erhitzt sich beim Betrieb und kann bei unsachgemäßer Verwendung zu Brandflekken, Versengungen und schlimm stenfalls zu Brandwunden und Bränden führen.

- Tauchen Sie die Lötspitze nicht ins Wasser und halten Sie die Lötspitze nicht unter Rößendes Wasser.

- Tragen Sie beim Löten eine Schulzbarile, Zinnund Flußmittelepritzer können Augerverletzungen verfaschen.

- Manche Fußmittel entwickeln unangenehme Dämpfe bei der Erhitzung. Sorgen Sie für eine ausreichende Belüftung des Arbeitsplatzes.

Betriebshinweise

- Nach jeder Aufheizphase von max. 12 Sekunden muß eine Abschaltpause von min. 48 Sekunden erfolgen. Das bedeutet, daß mit der Lötpistole nur im Aussetzbetrieb gearbeitet werden darf.

- Achten Sie darauf, daß die zu lötenden Teile sauber sind. Reinigen sie die Teile vorher mit Stabhalls, anders feinem Schlafpanier.

Vergewissem Sie sich, daß die Löspitze verzirnt ist, ggf. mit dem beiliegenden Lötdrahl verzinnen. Reinigen Sie die Löspitze niemals mit einer Feile.

- Wischen Sie die Lötspitze an einem Sittkonschwamm ab und verzinnen Sie nachher die Lötspitze.

- Erhitzen Sie die Löststelle und nicht das Lot.

D

Beruhren Sie mit der Lötspitze de zu verlotenden Teile, so daß beide Teile gleichmäßig ervärmt werden. Geben Sie etwas Lötzinn auf die Lökstelle.

• Die Lölpialole behulsam und schnell wegzohen ohne die zu verlötenden Teile zu bewegen.
• Vorwenden Sie nicht zuviel Lal. Vorwenden Sie nur soviel Lötzinn, wie unbedingt nölig.
• Elektrische und elektronische Bauteile dürfen nicht zu sehr erwärmt werden.
• Wenn Sie Drähte miteinander verlöten wollen, sollten die Enden vorher verzümt werden. Verdillen Sie die Lilzo, erhitzen Sie diese und fügen etwas Lötzinn hinzu.
• Mit der Kunststoffspitze können Sie Gegenstände aus Thermoplast (Kinderspielzeug) reparieren.
• Die normale Lötspitze kann für die Brandmalerei auf Holz und Leder verwendet werden.

Technische Daten

Netzspannung 230 V - 50 Hz

Aufnahmeleistung 100 W

Aufheizzeit 12 Sekunden

Schaltpause 48 Sekunden

Beleuchtung 0,25 A / 0,55 W

Schutzisolen

Gewicht 0,625 kg

- Die Angabe „53 1 min. 20%“ auf dem Typenschild bedeutet, die Lötpistole darf 12 Sekunden eingeschaltet und muß anschließend 48 Sekunden ausgeschaltet werden, da sich ansonsten die Lötspitze überhitzt und die Lötpistole beschädigt wird.

5

GB

Südberufraat Kunststafkaffar

1. 2017年1月1日

Gebruik

D EG Konformitätserklärung

EC Ybdanmukalsuwaimolhua

N EC Konfirmittelserklæring

All gewährten Ihnen zwei Jahre Garantie gomäß nachstehenden Bedingungen. Die Garantielegt mehr, jeweils mit dem Tag der Leistung der durch Kaufzeitung, wie Betracht, Lieferungs- oder einer Kapie nachschulzen ist. Inflahter Garantiehältnissegen wir als Funktionen am Grenz, die naches über auf mangeläte Ausführung oder Materialisier zurückzuführen sind. Die dazu bezeichneten Bruttetode und die einzelnde Arbeit zu werden nicht bewertigt.

Aussehuiß: Die Garantikazität bedeckt sich mehr aufmäßliche Abnuszung oder Transpensionschüssen, nicht nicht auf Schaden, dieklusive Handelsrechnung der Mengegangsleitung und mehr normenäferer Erlektiken erworben. Der Hersteller habe nicht für ins needte Föge und Vermögensprüden. Durch die Inancenutzung wird die Garantikazität nicht erreicht oder vorlangen. Bei Garantikanzierung, Bildungen oder Ersteile Kreditrenden Sie sich bitte an.

ISC GmbH · International Service Center

Eschenstraße 6 D-84405 Landaufluar (Germany)

Info-Tel. [phone] (62 Cb/Min.) • Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.sc-gmbh.info

44

Technische Änderungen vorbehalten

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhalte Ausführung oder Material- und Funktionsichler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewahreistung für Folgeschaden.
