BEDIENUNGSANLEITUNG SHZ 500-2 EINHELL

falsch falsch richtig

Beschädigte Seile, Bild 1, 2, und 3 sind umgehend auszuwechseln

1. Gerätebeschreibung (Abb. 1 / 2)

1. Befestigungsbügel
2. Sechskantschrauben
3. Abschaltbügel
4. Lasthaken
5. Endabschalter
6. Motor
7. Schaltergehäuse
8. Bedienschalter
9. Notaus- Schalter
10. Hakenhal
11. Seltrommel
12. Abschaltgewicht
13. Stahlseil
14. Umlenkrolle
15. Trägergehäuse

2. Allgemeines

Achtung!

Der Seilhebezug ist nur für den Einsatz im privaten Haushaltsbereich konzipiert!

Er Ist nicht für den gewerblichen Dauereinsatz vorgesehen.

Vor der Befestigung und Inbetriebnahme die Bedienungsanleitung sorgfältig durchlesen und bewahren Sie sie gut auf.

Transportschäden

Überprüfen Sie das Gerät auf Transportschäden.

Etwaige Schäden sofort dem Transportunternehmer melden.

Der Sellhebezug ist nicht für Dauerbetrieb geeignet. Der Motor des Sellhebezugs ist gegen Überhitzung durch Überlastung mit einem Temperaturwächter geschützt.

Der Aussetzbetrieb

Der Ausselzbetrieb (S3) sagt aus, daß während des Betriebs auch Abkühlpausen eingelegt werden müssen. Bei max. zulässiger Nennlast von z.B. 150 kg beträgt die Betriebszeit entsprechend der Norm 1 Minute und die Pausenze 6 Minuten. Wirde die Betriebszeit erhöht, schaltet sich durch die steigende Motortemperatur der Temperaturwächter ab. Erst nach einer Abkühlpause schaltet der Temperaturwächter wieder selbstständig ein.

Bel einer Belastung des Sellhebezugs mit einer geringeren Last erhöht sich die Betriebszeit und die Pausenzeit verkürzt sich.

Achtung!

Bei direkter Sonneneinstrahlung erhöht sich die Gehäuselempäter deutlich und dadurch wird auch die Betriebszeit deutlich verringert.

1. Sicherheitshinweise Achtung! Beim Gebrauch der Seilwinde sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

2. Überlasten Sie Ihr Werkzeug nicht, setzen Sie es nur bis zur max. Tragkraft (siehe Typenschild, nicht Lasthaken!) ein.

3. Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich ergibt Unfallgefahr.
4. Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
5. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
6. Halten Sie Kinder fern! Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
7. Tragen Sie geeignete Arbeitskleidung.

D

Tragen Sie keine weite Kleidung oder Schmuck.

1. Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
2. Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie ihre Werkzeuge sauber, um gut und sicher zu arbeiten. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.
3. Ziehen Sie bei Nichtgebrauch den Netzstecker.
4. Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel (bis 20 m ∅ 1,5 mm², 20 - 50 m ∅ 2,5 mm²)
5. Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Seilhebezug nicht, wenn Sie unkonzentriert sind.
6. Kontrollieren Sie Ihr Gerät auf Beschädigungen. Vor weiterem Gebrauch des Werkzeugs die

Schutzeinrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- bzw. ausschalten läßt.

1. Das Seil nicht soweit abwickeln, das es sich gegenläufig wieder aufwickelt → das Seil wird geknickt. Auf- und Abrichtung drehen sich um, der Endabschalter ist ohne Funktion; das Seil wird geknickt. Es müssen immer mindestens 3 Umdrehungen auf der Trommel bleiben. Wenn das rote Seilende erscheint, nicht weiter abwickeln!
2. Der Elektromotor des Seilhebezuges ist mit einem Thermoschalter gegen Überlastung geschützt.

D

Bei Ansprechen des Thermoschalters bleibt der Seilhebezug stehen. Erst nach einer Abkühlpause (ca. 5 Minuten) kann der Seilhebezug wieder betrieben werden.

1. Das Seil gemäß Abb. 3 aufwickeln.
2. Lassen Sie beschädigte Teile sofort auswechseln.
3. Lassen Sie Reparaturen und Wartungsarbeiten nur in autorisierten Fachwerkstätten durch einen Elektrofachmann durchführen. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.
4. Verwenden Sie ausschließlich Originalersatzteile.
5. Legen Sie bei Reparaturen nie selbst Hand an (Garantie- und Sicherheitsverlust).
6. Setzen Sie den Hebezug nicht unnötigerweise der Witterung, Sonneneinstrahlung, Staub und Kälte aus.
7. Der Hebezug darf niemals mit Wasser abgespritzt oder in Flüssigkeiten eingetaucht werden. Nicht im Regen oder bei Gewitter betreiben!

8. Der Hebezug sollte möglichst in trockenen Räumen eingesetzt und aufbewahrt werden.

9. Verändern Sie auf keinen Fall die Technik des Hebezugs.

10. Benutzen Sie das Gerät zweckentsprechend. Benutzen Sie den Seilhebezug nicht für Zwecke und Arbeiten, wofür sie nicht bestimmt sind. Transportieren Sie keine Personen mit dem Seilhebezug.
11. Nicht unter einer angehobenen Last stehen oder arbeiten.

D

4. Technische Daten

	SHZ 300-2 HZ 500-2 SHZ 600
	OhneUmlenk-Umlenk- rolle	MitUmlenk-Umlenk- rolle	OhneUmlenk-Umlenk- rolle	MitUmlenk- rolle	OhneUmlenk- rolle
Tragfähigkeit	150 kg	300 kg	250 kg	500 kg	300 kg	600 kg
Max. Hubhöhe	11,5 m	5,7 m	11,5 m	5,7 m	11,5 m	5,7 m
Durchschn.Hebegeschwindigkeit	10 m/min.	5 m/min.	10 m/min.	5 m/min.	10 m/min.	5 m/min.
Seillänge	12 m		12 m		12 m
Nicht selbstdrehendesStanlkabel CK 45 O	3,05 mm		4,2 mm		4,5 mm
Kabelzerreißwiderstand	1200 kg		2000 kg		2400 kg
Elektromotor:Netzspannung	230 V - 50 Hz		230 V - 50 Hz		230 V - 50 Hz
Leistung	P_{1}550 W P		_{1}900 W		P_{1}$ 1050 W
Schutzart	IP 54		IP 54		IP 54
Isolationsklasse	KL		KL		KL
Aussetzbetrieb S3 20%	- 10 min.	S3	25% - 10 min.	S3	20% - 10 min.
Triebwerksklasse	1 Em		1 EM		1 EM

Mit

5. Inbetriebnahme

Vergewissern Sie sich, dass die Netzspannung mit der Spannung auf dem Typenschild des Seilhebezuges übereinstimmt. Sichern Sie ihre elektrische Anlage mit einem Überstrom-Schutzschalter von 10 A ab. Einen zusätzlichen Personenschutz bietet der Betrieb an einem Fehlerstrom-Schutzschalter (Fi-Schalter). Vergewissern Sie sich, dass der Schalter beim Anschluß der Maschine an das Stomnetz ausgeschaltet ist

Bedienungsvorschriften

● Die Bedienung von Hebezügen ist nur Personen gestattet, die nachweisbar mit den Bedienungs-vorschriften vertraut sind.
● Die Bedienposition ist so zu wählen, daß der Hebezugbedienende nicht von herabstützenden Lasten gefährdet werden kann.
- Vor dem Heben oder Senken einer Last ist zu gewährleisten, daß sich keine Person im Gefahrenbereich aufhält.
- Der Hebezugbedienende ist für den einwandfreien Zustand der Geräte, wie Umlenkrollen und Befestigungstelle sowie deren sicheren Befestigung an stabilen Haltepunkten verantwortlich.
- Der Hebezugbedienende ist für das Einhalten der maximalen Belastung verantwortlich. Trageselle und Lasten dürfen nie über Kanten gezogen werden.
- Der Hebezugbedienende hat vor dem Betrieb des Hebezuges die Sicherheitseinrichtungen zu prüfen.
- Die Last darf nicht unmittelbar mit dem Hubseil, sondern muß immer mit dem Lasthaken befestigt werden.
- Der Hebezugbedienende muß die Bewegung der Last ständig im Auge behalten.
- Kann der Hebezugbedlenende die Auf- oder Abbewegung nicht einsehen, so ist der Gefahrenbereich abzusperren und Einweiser, die das Arbeitsfeld überblicken, einzusetzen.
- Der Hebezugbedienende muß das Ende des Lastweges einsehen können, um das betriebsmäßige Anfahren des Notendschalters zu vermeiden.
- Wird der Steuerstand von Geräten mit schwebender Last vom Bedienenden verlassen, so ist der Gefahrenbereich unter der Last zu sichern.
- Hebezüge dürfen nur zum Heben und Senken von Lasten verwendet werden, das Befördern von Personen ist grundsätzlich verboten.
- Ein Verhaken der Last ist unbedingt zu vermeiden, um den Hebezug nicht zu überlasten.
- Die zu befördernde Last muß immer fest und sicher am Befestigungshaken eingehängt werden.

6. Installation

- Das tragende Teil, an dem der Seilzug befestigt werden soll, muß mindestens das doppelle der zu erwartenden Last aufnehmen können. (Wir emp-

fehlen, sich Rat von einem Fachmann zu holen.)

• Die Montage des Sellhebezuges erfolgt vorzugsweise an einem Stahlrohrausleger. Das verwendete Stahlrohr muß einen Durchermesser von 43 mm und eine Wandstärke von min. 3 mm besitzen.
• Der Ausleger muß fest in einer Wand verankert sein. Die Verankerung ist entsprechend stabil auszuführen, um die auftelenden Kräfte tragen zu können.
• Achten Sie darauf, daß das Gerät immer waage-recht und niemals schräg befestigt wird.
• Hängen Sie den Lasthaken (4) bei Verwendung der Umlenkrolle in die Hakenhalterung (10) des Trägergehäuses (15) ein.

7. Bedienung

1. Vergewisern Sie sich vor Arbeitsbeginn, dass der Bedienschatter (8) sich in AUS- Stellung befindet und das Stahlseil (13) exakt Windung neben Windung auf die Seiltrommel (11) aufgewickelt ist (siehe Abb. 3). Lassen Sie auch im voll ausgefahrenen Zustand mindestens 3 Windungen auf der Kabeltrommel, um das Kabel nicht zu beschädigen.
2. Die Bedienung erfolgt mit dem Bedienschalter (8) im Schaltergehäuse (7), der je nach Laufrichtung zu schalten ist. Schalten Sie nicht direkt von Vorauf Rücklauf, sondern halten Sie das Gerät dazwischen an.
3. Durch das Drücken des Notausschalters (9) kann der Seilhebezug abgeschaltet und gegen Wiedereinschalten gesichert werden. Um den Seilhebezug wieder bedienen zu können, muß der Notausschalter zuerst nach links gedreht werden, dadurch hebt sich die rote Taste wieder an und der Seilhebezug ist bedienbereit.
4. Wenn das rote Kabelende erscheint, darf das Kabel nicht mehr weiter abgewickelt werden!
5. Kann die Seilwinde ein Gewicht nicht sofort anheben, so schalten Sie die Seilwinde sofort ab, um Beschädigungen und Unfälle zu vermeiden.
6. Beachten Sie einen sicheren Sitz der Last am Lasthaken (4) oder Umlenkrolle (14) und halten Sie sich stets von Last und Stahlseil (13) entfernt.
7. Bei Herablassen einer Last ist zu beachten, dass der Seilhebezug beim Anhalten noch einige Zentimeter nachlaufen kann, daher rechtzeitig sloppen!
8. Sorgen Sie dafür, dass das Stahlseil (13) nicht mehr als etwa 15° ausgelenkt wird.

8. Wartung

1. Kontrollieren Sie regelmäßig das Stahlseil (13) in seiner gesamten Länge auf Beschädigungen sowie die Funktionsfähigkeit des Endabschalters (5) (Seilwinde hochziehen lassen, bis das Abschaltgewicht (12) den Abschaltbügel (3) betätigt).

D

1. Ist das Stahlseil (13) beschädigt (geknickt, oder zersplissen, siehe Abb. 4), Ist es gegen ein Original-Ersatzteil auszuteauschen. Lassen Sie das Seil in einer Fachwerkstatt austauschen. Bei der Sellmontage darf keinesfalls das Abschaltgewicht (12) vergessen werden, um eine sichere Endabschaltung zu gewährleisten.
2. Behandeln Sie das Lager der Umlenkrolle (14) regelmäßig mit etwas Öl.
3. Prüfen Sie die Leichtgängigkeit aller mechanischen Bauteile der Winde in ausgeschaltetem Zustand des Gerätes.
4. Das Gerät muß mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Das Ergebnis der Prüfung ist in ein Prüfbuch einzutragen.

D

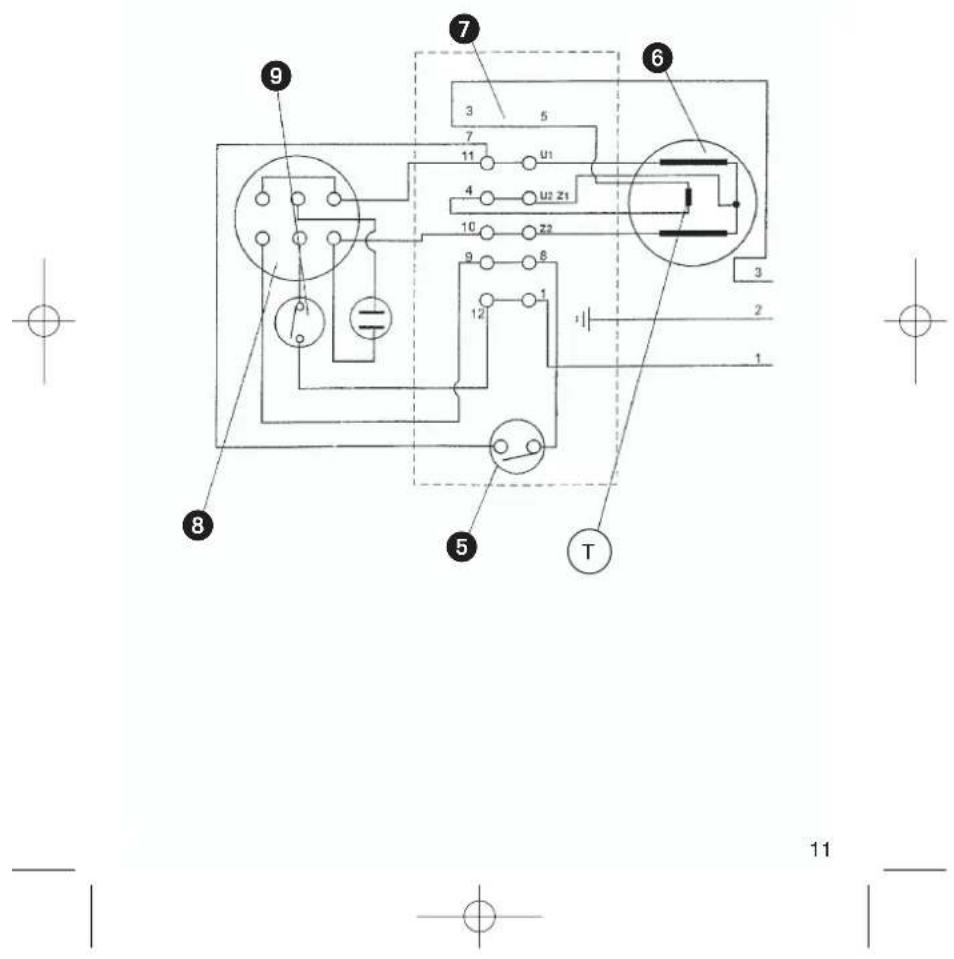

9. Schaltplan

D

10. Checkliste

Sehr geehrter Kunde,

um evtl. Personenschaden und Sachschaden zu vermeiden, ist der Betreiber des Seilhebezuges verpflichtet, das Gerät im funktionstüchtigen und ordentlichen Zustand zu halten. Die folgende Checkliste sollte in regelmäßigen Abständen, welche vom Betreiber festzulegen sind, als Prüfgrundlage und Dokumentation dienen. Fastgestellte Mängel sind umgehend durch eine Fachwerkstälte zu behaben.

	Datum	Datum Datum
Drahtseil:
Einzeldraht geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Drahtseil auf Knickstellen untersucht	○ja ○ nein	○ja ○ nein	○ja ○ nein
Drahtseil auf Draillfreihlt geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Pressungen geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Lasthaken:
Haken auf Risse untersucht	○ja ○ nein	○ja ○ nein	○ja ○ nein
Haken auf Brüche untersucht	○ja ○ nein	○ja ○ nein	○ja ○ nein
Arretierfeder geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Leitung:
Netzleitung geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Schalterleitung geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Endabschaltung:
Endabschaltung geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Bedlentell:
Schaltergehäuse geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Taster geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Anschlußkasten:
Anschlußkasten auf Bruchstellen geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Bremse:
Bremse geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Lüfterhaube:
Lüfterhaube frei von Verunreinigungen	○ja ○ nein	○ja ○ nein	○ja ○ nein
Befestigungsschrauben:
Schrauben geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Trageelemente und Montageteile geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Gerät auf Rost und Korrosion geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein
Gerälegehäuse auf Dichte geprüft	○ja ○ nein	○ja ○ nein	○ja ○ nein

GB

1. Layout (Fig. 1/2)

Bei direkter Sonneneinstrahlung erhöht sich die Gehäusetemperatur deutlich und dadurch wird auch die Betriebszeit deutlich verringert.

4. Technische gegevens

	SHZ 300-2	SHZ 500-2	SHZ 600
	Zonder keerrol keerrol	Met keerrol keerrol	Zonder keerrol keerrol	Zonder	Met
Draagvermogen 150 kg	300 kg 250 kg	500 kg 300 kg		600 kg
Max. hijshoogte	11,5 m	5,7 m		11,5 m	5,7 m	11,5 m
Gemiddelde hijsneiheid	10 m/min.	5 m/min.		10 m/min.	5 m/min.	10 m/min.
Kabellengte	12 m			12 m		12 m
Niet zelf draalende staatkabel CK 45 ∅	3,05 mm			4,2 mm		4,5 mm
Kabelscheurweerstand	1200 kg			2000 kg		2400 kg
Elektrische motor : Netspanning : 230 V - 50 Hz			230 V - 50 Hz		230 V - 50 Hz
Vermogen	P1550 W P			1900 W		P11050 W
Boscherming type	IP 54			IP 54		IP 54
Isolatieklasse	KL			KL		KL
Intermitterend bedrijf	S3 20% - 10 min.			S3 25% - 10 min.		S3 20% - 10 min.
Transmissieklasse	1 EM			1 Em		1 EM

NL

Bei direkter Sonneneinstrahlung erhöht sich die Gehäusetemperatur deutlich und dadurch wird auch die Betriebszelt deutlich verringert.

Bedienungsvorschriften

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Cerante, für den Fall, dass unser Produkt mangelhalt sein sollte. Die 2-Jahres-First begins mit dem Gehalvrenübergung oder der Übernahme des Geräses durch den Kunden. Voraussetzung für die Cellendrechnung der Cerante ist eine ordnungsgemäte Wertung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäte Benutzung inseraen Geräses.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleleibungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gübigen geseutlichen Vorschillen. Bis beschrten Sie ihren Ansprech partner des regional zuständigen Kundeanderatas oder die ümten aufgehönte Serviceadrease.
